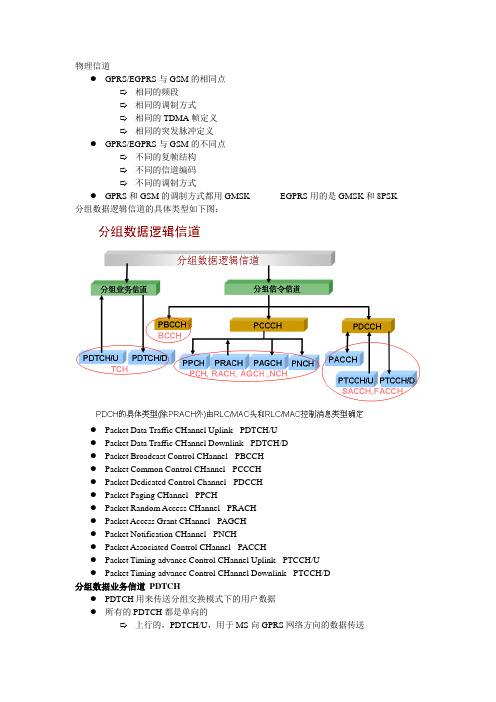

物理信道●GPRS/EGPRS与GSM的相同点☯相同的频段☯相同的调制方式☯相同的TDMA帧定义☯相同的突发脉冲定义●GPRS/EGPRS与GSM的不同点☯不同的复帧结构☯不同的信道编码☯不同的调制方式●GPRS和GSM的调制方式都用GMSK EGPRS用的是GMSK和8PSK 分组数据逻辑信道的具体类型如下图：●Packet Data Traffic CHannel Uplink - PDTCH/U●Packet Data Traffic CHannel Downlink - PDTCH/D●Packet Broadcast Control CHannel - PBCCH●Packet Common Control CHannel - PCCCH●Packet Dedicated Control Channel - PDCCH●Packet Paging CHannel - PPCH●Packet Random Access CHannel - PRACH●Packet Access Grant CHannel - PAGCH●Packet Notification CHannel - PNCH●Packet Associated Control CHannel - PACCH●Packet Timing advance Control CHannel Uplink - PTCCH/U●Packet Timing advance Control CHannel Downlink - PTCCH/D分组数据业务信道PDTCH●PDTCH用来传送分组交换模式下的用户数据●所有的PDTCH都是单向的☯上行的，PDTCH/U，用于MS向GPRS网络方向的数据传送☯下行的，PDTCH/D，用于GPRS网络向MS方向的数据传送分组广播控制信道PBCCH●PBCCH用于广播MS因分组业务接入网络所必需的参数，除此之外在PBCCH上还广播已经在BCCH上广播的用于电路交换业务的参数●若在小区中配置了PBCCH，则在GPRS Attach模式下的MS只监听PBCCH，不监听BCCH●如果小区有PBCCH，则在BCCH上传送的消息中有相应的提示，即通过系统消息SI13告知MS，该小区已经配置了PBCCH●如果没有PBCCH，将通过BCCH广播用于分组业务的参数分组公共控制信道PCCCH●如果小区内没有PCCCH，可在CCCH上传送分组业务信息。
gprs无线通信系统设计方案汇报人：2023-11-20contents•GPRS无线通信系统概述•GPRS系统结构和工作原理目录•GPRS无线通信系统设计方案•GPRS无线通信系统实现与测试•GPRS无线通信系统的应用和优化GPRS无线通信系统01概述可与GSM语音业务同时进行，互不干扰。
提供高效的、低成本的无线分组数据业务。
支持中、低速率数据传输，适用于间断的、突发性的或频繁的数据传输，也适用于偶尔的大数据量传输。
定义：GPRS（General Packet Radio Service）即通用分组无线业务，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。
功能GPRS系统定义和功能GPRS是在GSM基础上发展而来，是2G向3G过渡的技术，为之后的EDGE和WCDMA等技术的发展奠定了基础。
演进路径由于其覆盖面广、数据传输速度快、网络信号稳定等特点，GPRS 在车载定位、远程监控、移动支付等领域得到了广泛应用。
市场应用GPRS在无线通信中的地位与GSM比较GSM主要提供语音业务，而GPRS主要提供数据业务。
GSM的数据传输速率较低，而GPRS可提供更高的数据传输速率。
与3G比较GPRS是2.5G技术，数据传输速率和网络覆盖范围不及3G。
数据业务为主。
与4G、5G比较GPRS在数据传输速率、时延、业务类型等方面远不及4G和5G。
4G、5G提供了更高的数据传输速率、更低的时延和更丰富的业务类型，如高清视频、虚拟现实、增强现实等。
GPRS系统结构和工02作原理网络子系统（NSS）包括GPRS服务支持节点（SGSN）、网关GPRS支持节点（GGSN）等，负责提供GPRS服务的核心网络部分。
包括GPRS基站（GBS），负责无线信号的收发。
即GPRS终端设备，如手机、数据卡等。
描述MS与GGSN之间的连接参数和配置信息。
基站子系统（BSS）移动台（MS）分组数据协议（PDP）上下文GPRS系统结构GPRS工作原理*附着与分离01MS在进行GPRS业务前，需先完成在GPRS网络中的注册，即附着流程，当MS不需要使用GPRS业务时，会发起分离流程。
GPRS网络原理一、GPRS网络简介1、GPRS网元结构GPRS网络是通过GSM网络为用户提供数据业务应用的数据网。
从资源结构来看，前者既复用了现有的GSM资源（如无线部分基站侧的空口资源、TRX、ABIS口的地面资源等），又加入了新的网元（如PCU/PCUSN（NORTEL）、CCU、核心侧的SGSN及GGSN等）。
主要网元结构图如下：PCU：分组控制单元，主要负责对分组无线资源进行配置和调度。
其所属位置不同厂家实现方式不一样（三种方式），有些厂家把它集成在BSC机柜内，有些单独列一个机柜如北电的PCUSN。
CCU：信道编码单元，主要负责BTS的编码算法和功率控制。
SGSN：类似语音网中的MSC。
主要负责移动管理（位置区及路由区更新）、寻呼、鉴权、加密、账单管理、路由等。
GGSN：类似语音网中的GMSC。
主要负责账单管理、附着用户的路由表、提供接入其他分组数据网的接口等2、GPRS接口新的网元设备连接，产生了许多新的接口，其中最重要的是Gb、Gn、Gr、Gi等接口。
各种接口如下图所示：Gb：连接PCU和SGSN。
Gn：连接SGSN与GGSN或SGSN与SGSN或GGSN与GGSN。
Gr：连接SGSN与HLR。
Gi：连接GGSN与其他数据网。
Gs：连接MSC和SGSN，目前中国移动和中国联通都没有开此接口。
3、GPRS编码方式目前，GPRS标准公开支持四种编码方式，分别为CS1 ，CS2，CS3，CS4，四种编码方式的速率由低到高分别为的9.05kb/s、13.4kb/s、15.6kb/s、21.4kb/s（各rlc信息单元长度分别为22，32，38，52个byte）。
其无线口的复帧方式和GSM的51复帧有一定的区别，采用52复帧方式。
Multiframe Structure for PDCH中兴、华为、北电、爱立信（R10版本）目前只支持前面两种低级编码方式。
Moto、nokia已近全面支持以上四种编码方式；另外，北电的编码速率比GPRS标准低，CS1，CS2分别为8kb/s和12kb/s。

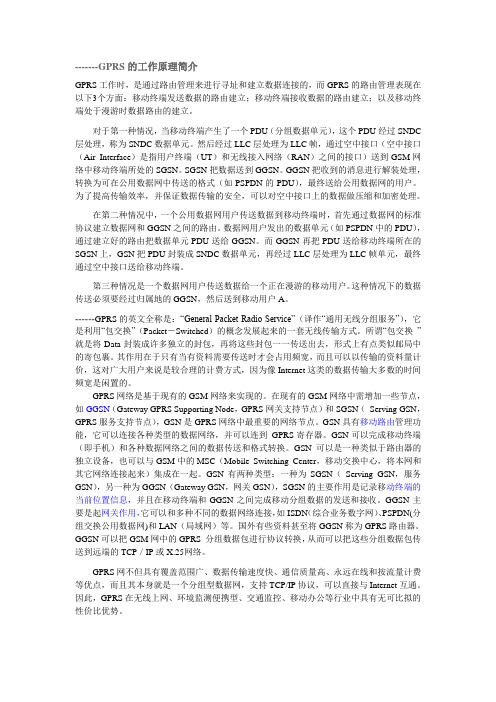

-------GPRS的工作原理简介GPRS工作时，是通过路由管理来进行寻址和建立数据连接的，而GPRS的路由管理表现在以下3个方面：移动终端发送数据的路由建立；移动终端接收数据的路由建立；以及移动终端处于漫游时数据路由的建立。
对于第一种情况，当移动终端产生了一个PDU（分组数据单元），这个PDU经过SNDC 层处理，称为SNDC数据单元。
然后经过LLC层处理为LLC帧，通过空中接口（空中接口（Air Interface）是指用户终端（UT）和无线接入网络（RAN）之间的接口）送到GSM网络中移动终端所处的SGSN。
SGSN把数据送到GGSN。
GGSN把收到的消息进行解装处理，转换为可在公用数据网中传送的格式（如PSPDN的PDU），最终送给公用数据网的用户。
为了提高传输效率，并保证数据传输的安全，可以对空中接口上的数据做压缩和加密处理。
在第二种情况中，一个公用数据网用户传送数据到移动终端时，首先通过数据网的标准协议建立数据网和GGSN之间的路由。
数据网用户发出的数据单元（如PSPDN中的PDU），通过建立好的路由把数据单元PDU送给GGSN。
而GGSN再把PDU送给移动终端所在的SGSN上，GSN把PDU封装成SNDC数据单元，再经过LLC层处理为LLC帧单元，最终通过空中接口送给移动终端。
第三种情况是一个数据网用户传送数据给一个正在漫游的移动用户。
这种情况下的数据传送必须要经过归属地的GGSN，然后送到移动用户A。
------GPRS的英文全称是：“General Packet Radio Service”（译作“通用无线分组服务”），它是利用“包交换”（Packet－Switched）的概念发展起来的一套无线传输方式。
所谓“包交换”就是将Data封装成许多独立的封包，再将这些封包一一传送出去，形式上有点类似邮局中的寄包裹。
其作用在于只有当有资料需要传送时才会占用频宽，而且可以以传输的资料量计价，这对广大用户来说是较合理的计费方式，因为像Internet这类的数据传输大多数的时间频宽是闲置的。

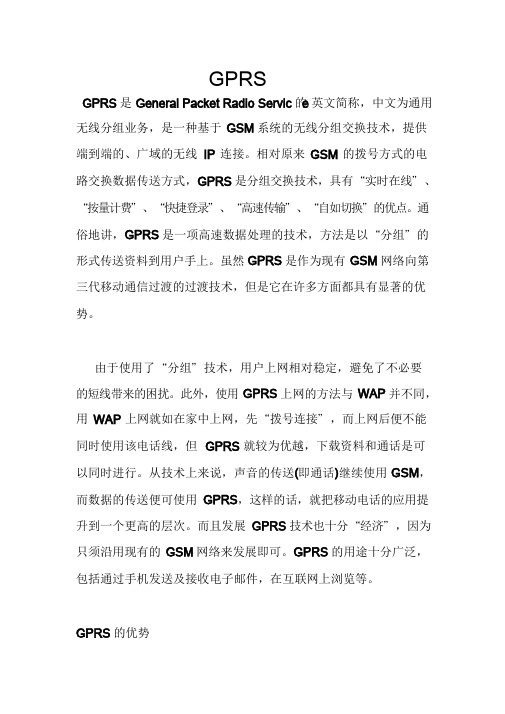

GPRSGPRS是General Packet Radio Servic的e英文简称，中文为通用无线分组业务，是一种基于GSM 系统的无线分组交换技术，提供端到端的、广域的无线IP 连接。
相对原来GSM 的拨号方式的电路交换数据传送方式，GPRS是分组交换技术，具有“实时在线”、“按量计费”、“快捷登录”、“高速传输”、“自如切换”的优点。
通俗地讲，GPRS是一项高速数据处理的技术，方法是以“分组”的形式传送资料到用户手上。
虽然GPRS是作为现有GSM 网络向第三代移动通信过渡的过渡技术，但是它在许多方面都具有显著的优势。
由于使用了“分组”技术，用户上网相对稳定，避免了不必要的短线带来的困扰。
此外，使用GPRS上网的方法与WAP并不同，用WAP 上网就如在家中上网，先“拨号连接”，而上网后便不能同时使用该电话线，但GPRS 就较为优越，下载资料和通话是可以同时进行。
从技术上来说，声音的传送(即通话)继续使用GSM，而数据的传送便可使用GPRS，这样的话，就把移动电话的应用提升到一个更高的层次。
而且发展GPRS技术也十分“经济”，因为只须沿用现有的GSM 网络来发展即可。
GPRS的用途十分广泛，包括通过手机发送及接收电子邮件，在互联网上浏览等。
GPRS的优势GPRS的最大优势在于它的数据传输速度不是WAP所能比拟的。
目前的GSM移动通信网的传输速度为每秒9.6K字节，GPRS 手机在今年年初推出时已达到56Kbps的传输速度，到现在更是达到了115Kbps（此速度是常用56Kmodem理想速率的两倍）。
GPRS是以分组交换的方式进行数据传输，由于是分组交换，因此在网络资源的利用率上较电路交换有了很大的提高，而且GPRS可以同时进行语音与数据的传递，并且计费可以完全按照产生的流量来统计。
而现有的WAP的承载是电路交换（CSD）方式，电路交换方式数据与话音不能同时进行，在收费模式上也是按照时长来收费。
GPRS的无线接口Um2010-04-07 13:06GPRS的无线接口Um无线接口Um是移动台(MS)与基站(BTS)之间的连接接口，GPRS中接口标准遵循 GSM系统的标准。
与GSM系统相同，在GPRS系统的空中接口中，一个TDMA帧分为8个时隙，每个时陈发送的信息称为一个"突发脉冲串"(Burst)，每个TDMA帧的一个时隙构成一个物理信道。
物理信道被定义成不同的逻辑信道。
与GSM系统不同，在GPRS系统中，一个物理信道既可以定义为一个逻辑信道，也可以定义为一个逻辑信道的一部分，即一个逻辑信道可以由一个或几个物理信道构成。
MS与BTS之间需要传送大量的用户数据和控制信令，不同种类的信息由不同的逻辑信道传送，逻辑信道映射到物理信道上。
1. 分组数据链路逻辑信道(1) 分组公共控制信道(PCCCH,Packet Common Control Channel)它包括如下一组传输公共控制信令的逻辑信道。
分组随机接入信道(PRACH, Packet Randem Access Channel)：只存在与上行链路，MS用来发起上行传输数据和信令信息。
分组接入突发和扩展分组接入突发使用该信道。
分组寻呼信道(PPCH, Packet Paging Channe1)：只存在于下行链路。
在下行数据传输之前用于寻呼MS。
可以用来寻呼电路交换业务。
分组接入许可信道(PAGCH，Packet Access Grant Channel)：只存在于下行链路。
在发送分组之前，网络在分组传输建立阶段向MS发送资源分配信息。
分组通知信道(PNCH,Packet Notification Channel)：只存在于下行链路。
当发送点到多点-组播(PTM-M)分组之前，网络使用该信道向MS发送通知信息。
(2) 分组广播控制信道(PBCCH, Packet Broadcast Control Channel)只存在于下行链路。
GPRS无线信道PDCH设置诺基亚西门子通信有限公司关键字：GPRS、PDCH、计算、分析1．背景介绍GPRS(General Packet Radio Service)即通用分组无线业务，目前在全网已得到了广泛的推广和应用。
GPRS在现有GSM网络基础上叠加少量网元，就可以完成无线数据服务，让广大GSM移动用户提前享受到部分3G服务，因此GPRS又称为2．5G。
PDCH(Packet Date Channel)即分组数据信道，是实现GPRS的最基本要素。
PDCH其实是无线数据业务在空中接口上的承载逻辑实体，它和话音信道一样都是由GSM载频提供的，这正是它能得以推广的独到之处。
由此可见，PDCH的规划、配置、优化就和GPRS网络性能息息相关了。
而且，正因为PDCH和话音信道一样都要占用我们有限的载频资源，对它的关注同时也对我们GSM话音网络的性能起着非常重要的作用。
目前沈阳采用的PDCH配置方法是采用固定的模式：在每一个扇区都配置4个静态PDCH。
这样的配置可以很快地覆盖全网，尽早地提供GPRS服务，但是，这种配置思路也暴露出一些不足，尤其是不能从总量上控制到底需要配多少PDCH才合适。
由于GPRS业务的移动性，再加上目前沈阳GPRS，用户相对话音用户少得多(见表1)，所以，无线数据业务的产生具有很强的突发性。
因此，象话音网络那样在小区一级来考虑PDCH是不具有普遍意义的。
更应该把着眼点放在BSC一级来先作通盘考虑，再根据某些小区的特殊情况作具体的考虑。
表l2．对GPRS无线信道PDCH的分析2．1协议及封装GPRS数据传输平面如下图所示：2．2分组数据信道(PDCH)为了支持分组数据的传送，GPRS系统引入新的逻辑信道——分组数据信道PDCH(packet data logical channel)。
PDCH可以更细地划分成分组广播控制信道PBCCH、分组公共控制信道PCCCH和分组数据业务信道PDTCH。
GPRS无线参数的设定(精)GPRS无线参数的设定目录：12 下行TBF 共享限制2.1 参数描述参数名称：TBFDLLIMIT该参数设定了一个PDCH 中可承载的下行TBF 个数，当属于同一个PSET 中的所有PDCH 上承载的下行TBF 数量平均值大于或等于TBFDLLIMIT 时，下一个TBF 将会分配至其它的PSET ，但该参数不是强制性参数，当没有另一个PSET 可以使用时，新的TBF 仍然可以共享在原先的PSET 上，直至达到8。
以TBFDLLIMIT ＝2为例，对于下行多时隙能力为3的手机，当第一个PSET 中承载3个TBF （即3个MS ）时，PSET1中的4个PDCH 上承载的TBF 数是9（1＋3＋3＋2），平均值为2.25，超过了TBFDLLIMIT ，系统就会分配新的PSET ，第4个TBF （即MS4）会被指派到PSET2上。
PSET1PSET2TS4TS5TS6TS7No. of TBF12345678TS4TS5TS6TS7No. of TBFTBFDLLIMIT图 1-1 TBFLIMIT 的工作原理（3时隙手机）对于4时隙手机，则第3个TBF （即MS3）就会指派到PSET2。
PSET1PSET2TS4TS5TS6TS7No. of TBF12345678TS4TS5TS6TS7No. of TBFTBFDLLIMIT图 1-2 TBFLIMIT 的工作原理（4时隙手机）因此最终导致系统是否发起分配新的PSET 不但与该参数有关，还与手机时隙等级有关。
如果以3个下行时隙的手机为例，在TBFDLLIMIT 为1时，第3部MS 的到来会导致系统发起第2个PSET 的分配，TBFDLLIMIT 为2时，第4部MS 会引起分配新PSET ，TBFDLLIMIT 为3时，第5部MS 会引起分配新PSET ，TBFDLLIMIT 为4时，第7部MS 会引起分配新PSET 。
GPRS无线信道配置原理及方法1 概述目前在对混合数据业务的研究方法中，坎贝尔方法是一种应用较多、且仿真效果较好的方法。
针对坎贝尔信道配置方法，集团公司网络部在牵头省进行了验证性测试，取得了很好的效果，为了便于使用，集团公司网络部将整个信道配置方法编写成“GPRS信道配置软件”。
通过得到的业务模型，利用信道配置工具，可以较方便地得到小区无线信道支持的数据量，进而作为信道配置的参考。
在信道配置工具中，需要对业务模型进行统计分析，然后利用业务模型中的输入参数，对信道进行配置。
由于各地的业务模型不尽相同，因此对业务模型的统计需要在本地进行统计分析，以得到信道配置工具的输入项。
以下就业务模型统计进行介绍，希望可以明确业务模型统计的步骤和方法，为下一步信道配置打下良好的基础。
2 每用户各种业务数据量的确定在坎贝尔方法的中，有两个输入参数需要从业务模型统计中确定。
一是忙时每用户使用各种业务的数据量，一是各种业务的用户期望带宽。
其中忙时每用户使用各种业务的数据量各地有很大差别，因此需要在本地进行统计。
而用户对各种业务的期望带宽，可以采用统一的方法进行确定，在应用时可以根据业务部门的要求和是否为重点小区进行适当调整。
业务的统计对于业务的分类，将应用较多的业务分为六类：WWW浏览，WAP业务，POP3，SMTP，FTP和其他业务。
对于业务分类也可以根据本地情况，进一步细分。
根据目前的统计情况，应用最多的业务是WWW浏览和WAP业务。
对各种业务流量的统计采用在Gi接口挂表的方法得到（目前已进行的试点中采用的是Radcom公司的Performer仪表）。
由于在信道配置时需要区分上下行，因此在业务流量统计过程中需要得到每种业务在忙时的上下行流量。
信令的统计对于GPRS中信令流量的统计，由于在Gi接口得不到信令的流量，因此需要在Gb接口对信令流量进行统计，得出信令流量与业务流量的比例，然后利用此比例计算出全网信令流量。
由于各Gb接口信令流量与业务流量比例有所不同，因此建议在统计信令流量与业务流量比例时采用3个以上Gb接口统计结果的平均值（目前进行的试点中采用了泰克K12XX系列信令仪表实现）。
对应的用户数统计在统计上下行流量后，通过网管系统得到当天对应的附着用户数目，将每种业务的流量与对应时段的附着用户数目相除，得到每用户使用各种业务的上下行流量。
由于无线信道配置是上下行对称的，而GPRS下行流量大于上行流量，信道为下行受限，因此在配置信道时利用忙时每用户下行流量作为业务模型的输入。
在对Gi和Gb接口业务流量的统计，可以采用各种合适的方法和工具，最终目的是得到忙时每用户使用各种业务上下行流量。
3 用户对每种业务期望带宽的确定相比话音业务，数据业务的类型更加丰富，每种业务的特点和用户的使用习惯都不相同，因此对于数据业务，用户对每种业务的期望带宽在配置信道的过程中起到很重要的作用。
根据3GPP对3G业务的分类，根据业务的QoS，用户对几种业务的时延期望不相同，例如话音等会话类业务，用户对业务的时延要求很高，而背景类业务，用户对业务的时延就不是很关心。
但对于同样QoS类型的业务，虽然用户对时延的要求差不多，因此对带宽的要求相差很大。
例如话音业务和实时的视频电话，由于视频电话传输的数据量大很多，因此只有在视频电话需要比较大的带宽才能使用户满意。
所以用户对每种业务期望带宽的要求，不仅与用户使用这种业务的习惯有关，还与业务的特点有关。
3GPP对一些典型的业务应用给出了用户可以忍受的时延要求。
例如对于话音业务，0～150ms：最好的范围（在30ms以内，用户根本觉察不到时延，如果回声消除做的比较好的话，100ms以内也觉察不到时延）；150～400ms：可以接受的范围，但不满程度在逐渐加大；400ms以上：用户无法接受而对于网页浏览，用户可以接受的时延范围是2～4秒。
如果一个页面的数据量是几十Kbyte的话，就可以估算出用户对网页浏览的期望带宽。
但用户对业务的满意程度往往不仅仅是与速度有关，还与业务的资费，用户对业务的期望等许多因素有密切的关系。
根据ACSI模型，用户的满意度不仅与服务质量有关，还与用户期望有关。
即使使用同样的业务，用户在使用宽带上网和GPRS上网时对QoS 的期望会有很大的区别。
因此仅通过3GPP给出的结果进行期望带宽的估算有很大的不准确性。
为了确定用户的期望带宽，首先要从用户的角度出发，将业务的带宽和用户的感受建立一套比较完善的对应关系，通过两者的对应关系和业务部门对此种业务的期望，确定期望带宽。
本次采用用户期望带宽实验测试的方案,最后得到每种业务的期望带宽为：在得到业务模型统计结果以后，就可以输入坎贝尔方法进行信道配置了。
下图描述了业务模型统计的流程图1 业务模型统计流程图4无线信道配置过程介绍4.1 可靠度分析本课题采用坎贝尔方法结合爱尔兰B公式的方法对GPRS无线信道进行配置。
坎贝尔信道配置方法基于以下假设：a)在GPRS信道中，同时提供多种有不同平均带宽需求的业务；b)每次业务请求（session），数据是以平均带宽连续传送的；c)终端每次申请信道数是够满足带宽需求的最小信道数。
因为真实的数据业务是在RLC BLOCK级别的复用，假设b）降低了复用度和信道使用效率；因为终端申请时隙一般是按照硬件的能力级别申请的，不区分业务，假设c）降低了集线效率；当使用坎贝尔虚拟业务方法处理混合业务信道需求时，仿真结果显示计算误差在1个信道以内，那么根据GPRS坎贝尔方法配置的信道数量应该肯定可以满足业务需求，配置的结果多于需要的下限。
但是，所有的理论模型都假设系统资源以最好的方式实现共享，而真实的信道分配算法各厂商实现起来效率不同，所以在计算结果上要有所补偿。
例如有些厂商自动保持PDCH信道的连续而有些不是；有些设备每次申请的是一组而不一个PDCH ；PDCH 信道散布在若干个TRX 上不能分给同一个用户。
补偿值要根据实际测试情况确定。
4.2 计算过程4.2.1另提供平均IP 数据包长用于下一步计算关于各种业务所需要带宽的解释：（1）WWW 和WAP 业务取值依据的是京移通信设计院主观评测实验的结果，给出的是用户可接受业务的下限。
（2） GMM/SM 取值是根据数值计算和Gb 接口统计。
（3） Mail 业务取值是参照WWW 业务并略有降低。
（4） Other 取值依据的是假定其均为商业应用，而已知的商业应用以短信交互类为主。
（5） FTP 业务量较小，如果区分，其业务等效带宽可参照WWW 业务。
4.2.2 信道带宽计算目的是得到每无线信道的IP 层数据承载能力。
（如果业务等效带宽需求是应用层，则要给出应用层承载能力。
）Gb 上的协议开销有Gi 和Gb 两种统计方法计算协议开销，考虑的误差不一样。
Gi 接口统计用到业务模型给出的平均IP 包长，信道带宽与协议开销效率和无线信道容量有关因为不同厂家的设备可能会在LLC 层对IP 包分段，那么大数据包的LLC 开销可能是n 倍，所以平均起来LLC 开销会增加。
承载效率为:)*104563/(563α++=K ，此处我们取5.1=α则K=96.7%。
但是Gi 接口看不到GMM/SM 信令包，而这些包的封装效率较低，所以K 要适当缩小。
如果上一节给出的是应用层业务等效带宽和应用层用户数据量，则此处平均包长和开销都要考虑IP 层封装。
以上信令仪给出的统计是去掉LLC 包头的，则K=（1784914＋52594961－191859*4）/（1784914＋52594961+91897*10+191859*10）= 93.7%无线信道容量精确的应该在小区级计算，对大多数无特殊配置和特别无线质量的小区可以使用全网平均值。
a ）无线信道容量与RLC 控制信息数量、无线信道质量和无线编码方式有关。
RLC 层信令使用RLC 控制块传输，在无线侧应该可以统计，但是我们目前估计的依据是广东省的路测统计结果，RLC 控制块占去带宽的5%。
b ）无线信道质量体现在每种编码方式下的重传率上。
无线编码方式包括CS-1~-4、MCS-1~-9。
)1(__i i i BLER Ratio CS Scheme Coding TH -=∑ 其中Coding_Scheme 是每种业务的LLC 编码速率，近似认为：CS-1 8kbpsCS-2 12kbpsCS-3 14.4kbpsCS-4 20kbps在质量较好的网络中以CS －2方式为主，BLER 约1％。
根据以上数据每无线信道的IP 层数据承载能力为12×93.7%×（1－5％）×（1－1％）＝10.57kbps所以不妨认为绝大部分无线信道的IP 层信道带宽为10kbps 。
4.2.3 利用GPRS 配置工具进行信道承载业务量计算在得到业务模型与CS1-CS4编码比例以及承载效率等参数后，下一步即是利用GPRS 无线信道配置工具计算不同信道可以支持的数据量，进而根据小区业务量用于信道配置。
在信道配置工具中绿色部分为输入值，需要统计本地业务模型与各种编码方式的比例与BLER 。
蓝色部分也为输入值，但根据我们的计算得出了推荐值，各省可以根据自身的具体情况进行计算修改。
5 信道配置与验证5.1 动静态信道配置参考每个小区在一段较长时期内数据业务吞吐量的最大值，查上表可以得到需要配置的PDCH 信道数。
实际配置时会使用动态信道和静态信道混合达到所需的PDCH 信道数。
假设所有信道不区分TRX ，无线资源调度算法通过小区内部切换保证语音业务的空闲信道都是连续的，则经过推导知道，在语音业务2％呼损下，当配置的动态PDCH 信道数小于（话音业务信道数－2％呼损时信道承载话音业务量）时，平均每个动态PDCH 话音业务空闲的时间大于80％。
实际中以上假定不满足，所以动态PDCH 信道的可使用效率可能达不到80％。
根据语音业务话务量我们计算（话音业务信道数－话音业务信道承载话音话务量），就先确定了可配置动态PDCH 信道数的上限。
如果配置的动态PDCH 信道超过此上限，其可转化为PDCH 信道使用的概率也不会有明显增加，平均每个信道的作为GPRS 信道使用的概率还会下降。
输入当地业务模型软件自动输出不同小区PDCH 信道数所能负载的忙时流量可对应不同的服务等级要求进行计算根据需要定义用户期望带宽当语音业务呼损小于2％时，可以先把不超过配置上限的动态PDCH每个看作0.8个静态PDCH信道参与计算，使动态＋静态PDCH信道总和达到数据业务量需要的信道数。
至于静态信道数最小值取1或3或4（不建议取0），要综合考虑信道容量之外的因素，如TBF建立时延要求、VIP用户分布、信道富裕程度、忙时交错程度，由优化人员根据每个小区的具体情况确定。
