项目四 任务5：装饰施工图套图1

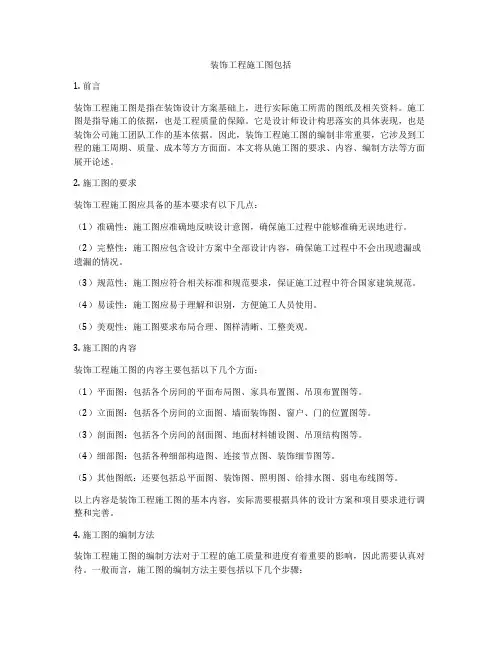

装饰工程施工图包括1. 前言装饰工程施工图是指在装饰设计方案基础上，进行实际施工所需的图纸及相关资料。

施工图是指导施工的依据，也是工程质量的保障。

它是设计师设计构思落实的具体表现，也是装饰公司施工团队工作的基本依据。

因此，装饰工程施工图的编制非常重要，它涉及到工程的施工周期、质量、成本等方方面面。

本文将从施工图的要求、内容、编制方法等方面展开论述。

2. 施工图的要求装饰工程施工图应具备的基本要求有以下几点：（1）准确性：施工图应准确地反映设计意图，确保施工过程中能够准确无误地进行。

（2）完整性：施工图应包含设计方案中全部设计内容，确保施工过程中不会出现遗漏或遗漏的情况。

（3）规范性：施工图应符合相关标准和规范要求，保证施工过程中符合国家建筑规范。

（4）易读性：施工图应易于理解和识别，方便施工人员使用。

（5）美观性：施工图要求布局合理、图样清晰、工整美观。

3. 施工图的内容装饰工程施工图的内容主要包括以下几个方面：（1）平面图：包括各个房间的平面布局图、家具布置图、吊顶布置图等。

（2）立面图：包括各个房间的立面图、墙面装饰图、窗户、门的位置图等。

（3）剖面图：包括各个房间的剖面图、地面材料铺设图、吊顶结构图等。

（4）细部图：包括各种细部构造图、连接节点图、装饰细节图等。

（5）其他图纸：还要包括总平面图、装饰图、照明图、给排水图、弱电布线图等。

以上内容是装饰工程施工图的基本内容，实际需要根据具体的设计方案和项目要求进行调整和完善。

4. 施工图的编制方法装饰工程施工图的编制方法对于工程的施工质量和进度有着重要的影响，因此需要认真对待。

一般而言，施工图的编制方法主要包括以下几个步骤：（1）整理设计资料：收集、整理和归档设计方案、相关图纸、资料等。

（2）制定施工计划：根据设计方案和项目要求，制定详细的施工计划，包括施工阶段、工序安排、人员配备等。

（3）制定施工图纸：根据设计方案，制定各种施工图纸，包括平面图、立面图、剖面图、细部图等。

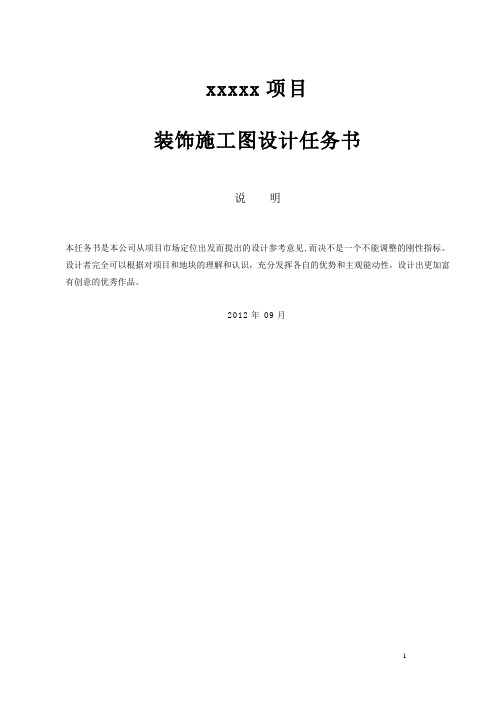

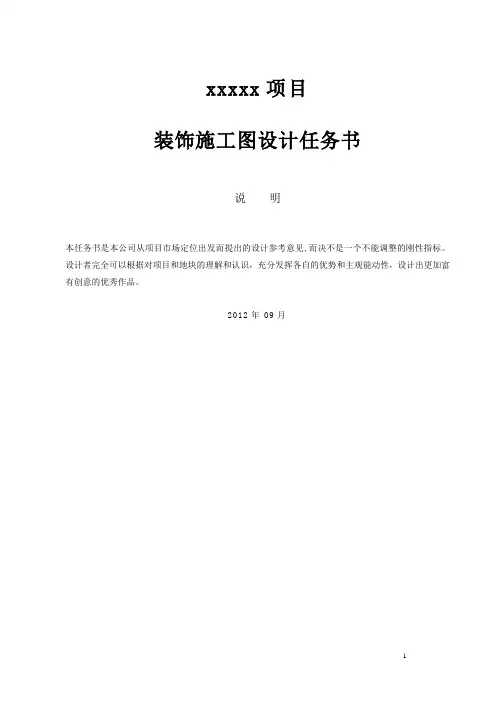

xxxxx项目装饰施工图设计任务书说明本任务书是本公司从项目市场定位出发而提出的设计参考意见,而决不是一个不能调整的刚性指标。

设计者完全可以根据对项目和地块的理解和认识，充分发挥各自的优势和主观能动性，设计出更加富有创意的优秀作品。

2012年09月目录1：项目概况2：设计依据3：设计范围及内容4：设计总体要求5：成本、质量要求及限额指标6：设计进度、各阶段成果要求及交付1、项目概况1.1 项目位置：xxxxx二期项目位于xxxxxxxxxxxxxxxxx。

1.2 项目概况：xxxxx的总规划用地面积6481.36平方米。

其中，一号楼为保留xxx，二号楼为本项目。

1.3 建设规模：本项目总建筑面积约17288.55平方米。

其中地上部分3层5891.55平方米。

2、设计依据1）《建筑装饰装修工程设计文件编制深度的规定》（DBJ01-612-2002）；2）《建筑制图标准》（GB/T50104-2001）；3）《CAD工程制图规范》（GB/T18229-2000）；4）《CAD通用技术规范》（GB/T17304-1998）；5）《建筑地面设计规范》（GB50037-96）；6）《饮食建筑设计规范》（JGJ64-89）；7）《商店建筑设计规范》（JGJ48-88）；8）《公共浴室给水排水设计规程》（CECS108:2000）；9）《建筑内部装修设计规范》（GB50222-1999）；10）《民用建筑工程室内环境污染控制规范》（GB-50325-2001）；11）《室内装饰装修材料人造板及制品中甲醛释放限量》（GB18580-2001）；12）《室内装饰装修材料溶剂型木器涂料中有限物质限量》（GB18581-2001）；13）《室内装饰装修材料内墙涂料中有限物质限量》（GB18582-2001）；14）《室内装饰装修材料胶粘中有限物质限量》（GB18583-2001）；15）《室内装饰装修材料木家具中有限物质限量》（GB18584-2001）；16）《室内装饰装修材料壁纸中有限物质限量》（GB18585-2001）；17）《室内装饰装修材料聚氯乙烯卷材地板中有限物质限量》（GB18586-2001）；18）《室内装饰装修材料放射性核素限量》（GB6566-2001）；19）《建筑装饰装修工程施工质量验收规范》（GB50210-2001）；20）《高级装饰工程质量检验评定标准》DBJ01-27-9621）《建筑装饰工程施工验收规范》（JBJ73-94）；22）《高层民用建筑设计防火规范（2005年修订版）》（GB50045-95）；23）《建筑灭火器配置设计规范（97年局部修订）》（GBJ140-90）；24）《消防通信指挥系统设计规范》（GB50313-2000）；25）《自动喷水灭火系统设计规划》（GB50084-2001）；26）《火灾自动报警系统设计规范》（GB50116-98）；27）《建筑照明设计标准》（GB50034-2004）；28）《民用建筑电气设计规范》（JGJ/T16-2008）；29）《室内灯具光分布分类和照明设计参数标准》（CECS56:94）；30）《建筑采光设计标准》（GB/T50033-2001）；31）《电子计算机机房设计规划》（GB50174-93）；32）《建筑与建筑群综合布线系统工程设计技术规定（暂行）》；33）《建筑给水排水设计规范（2009年版）》（GB50015-2003）；34）《采暖通风与空气调节设计规范(2001年版)》（GBJ19-75）；35）《公共建筑节能设计标准》 GB50019-200536）其它国家及地方现行相关规范及标准文件。

装饰工程施工平面图内容一、施工准备阶段1. 地基处理及地基平整：根据设计要求，在施工现场进行地基处理，确保地基平整、坚固。

2. 搭建施工棚：在施工现场搭建施工棚，保存施工材料及设备，方便工人施工。

3. 现场安全设施：设置警戒线、安全带等安全设施，确保施工安全。

4. 采购施工材料及设备：根据设计需求，采购相应的装饰材料和施工设备。

5. 劳动力配备：招募合适的工人，确保施工人员数量充足。

6. 施工计划制定：根据设计要求和工期，制定详细的施工计划，合理安排施工进度。

二、施工阶段1. 地面铺设：根据设计要求，在施工现场进行地面铺设，选择适合的地面材料进行铺设。

2. 墙面处理：对墙面进行处理，包括墙面刷漆、贴壁纸、贴瓷砖等。

3. 顶棚设计：根据设计要求设计吊顶，选择合适的吊顶材料进行搭建。

4. 窗户处理：对窗户进行处理，包括窗帘选择、窗户装饰等。

5. 地面铺装：选择适合的地面铺装材料进行铺装，包括地砖、地板等。

6. 室内装饰：对室内进行装饰，包括家具摆放、装饰画挂载等。

7. 灯具安装：根据设计要求，选择合适的灯具进行安装，确保照明效果良好。

8. 防水设施：对厨房、卫生间等需要防水的区域进行防水处理。

9. 通风设施：设置通风设施，确保室内空气流通，保持室内空气清新。

10. 清洁工作：在施工完成后，对施工现场进行清洁工作，确保施工质量。

11. 验收工作：对施工结果进行验收，确保达到设计要求。

三、施工总结装饰工程施工平面图工作在施工过程中，我们准备充分，严格按照设计要求进行施工，保证了施工质量，最终完成了设计任务。

在未来的工作中，我们将继续保持良好的施工质量，不断提升工作水平，为客户提供更加满意的服务。

xxxx地产有限公司XXXX年YY月DD日
目录
1.项目概况
2.设计要求
3.施工图设计成果
4.其它要求

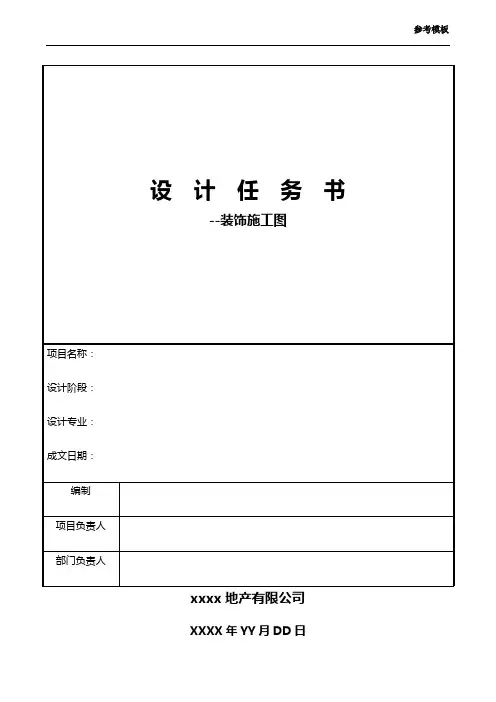

室内装饰施工图设计任务书
1.项目概况
1.1项目名称：
1.2项目地点：
1.3建筑面积：使用面积：
1.4用途特征：
2.设计要求
2.1设计内容和范围
2.2设计定位
1)等级标准：
2)工程造价单位标准取费
3)家私建议造价
4)饰品建议造价
5)室内环境氛围、文化内涵或艺术风格：主题的表达、风格，可附参考图片，做为概念指引2.3设计进度计划
3.施工图设计成果（要求设计方提供的设计成果）
3.1施工图设计和说明
3.2特殊工程说明书
3.3饰面一览表
3.4平面图
3.5吊顶平面图
3.6立面展开图
3.7标准详图
3.8剖面详图
3.9装饰工程图
3.10定制家具详图
3.11空调设备图
3.12电气设备图
3.13洁具设备图
3.14标牌配置图
3.15饰面展示板
3.16工程发包书
3.17工程预算表
4.其它要求。

装饰工程施工平面图一、装饰工程施工平面图的设计要点1.建筑风格选择：在设计施工平面图时，首先要确定建筑的整体风格。

不同建筑风格对于装饰风格的选择有着不同的要求，比如欧式风格注重雕花、镂空，而现代风格则更注重简洁、实用。

因此，设计师需要根据建筑的整体风格来选择合适的装饰风格。

2.材料选择：在施工平面图中，需要详细标注使用的装饰材料，包括墙面涂料、地板材料、吊顶材料等。

材料的选择直接影响到装饰效果和施工质量，因此设计师需谨慎选择，并确保材料与建筑风格相匹配。

3.施工工艺：装饰工程的施工工艺是决定装饰效果的关键因素。

在施工平面图中，需要详细标注每个装饰部件的施工方法和工艺要求，以确保施工质量和效果。

4.设施配置：在设计施工平面图时，还需要考虑到建筑内的设施配置，比如照明、插座、暖气等。

这些设施的位置和数量要符合使用需求，同时也要考虑到装饰效果和施工难度。

5.符合规范：最后，设计师在绘制施工平面图时，还要确保符合相关的建筑规范和标准。

只有这样，才能保证装饰工程的安全性和质量。

二、装饰工程施工平面图的设计流程1.需求确定：首先，设计师需要与业主和施工方充分沟通，了解他们的需求和要求。

在确定装饰风格、材料、设施配置等方面达成一致后，进入下一步。

2.平面图设计：设计师根据需求和要求，开始绘制装饰工程的施工平面图。

在设计过程中，需要考虑到建筑的结构和空间布局，确保装饰部件的设计符合实际情况。

3.施工工艺设计：设计师在绘制平面图的同时，还要确定每个装饰部件的施工工艺。

需要考虑到施工难度、施工周期和施工质量，以确保施工顺利进行。

4.验收和修改：完成初步设计后，设计师需要与业主和施工方进行验收。

根据验收结果，及时修改平面图，确保符合要求。

5.最终确定：最后，设计师与业主和施工方进行最终确认，确定最终版本的施工平面图。

设计师还需要提供详细的施工图纸和材料清单，以便施工方有针对性地施工。

装饰工程施工平面图的设计是一项复杂而重要的工作，需要设计师充分考虑各个方面的因素，并与业主和施工方密切配合。

装饰工程施工样板图纸设计第一部分：设计概述1.1 项目背景天利装饰公司接到一份关于装饰工程的施工样板图纸设计任务。

该项目是一座高档公寓的装饰工程，业主要求装修风格为现代简约风格，注重舒适、环保和功能性。

1.2 项目范围本项目设计的施工样板图纸包括室内装饰设计方案、施工平面图、立面图、剖面图、主要构件图等。

1.3 设计目标本项目的设计目标是根据业主的要求，结合现代简约风格，打造一个优雅舒适的居住环境。

同时，要注重施工图纸的准确性和规范性，以确保施工质量和施工进度。

1.4 设计原则本项目的设计原则是：功能性、美观性、环保性。

在保证功能的基础上，注重装饰材料的选择和环保性，同时追求装饰效果的美观和舒适。

第二部分：设计内容2.1 室内设计方案根据业主要求和现代简约风格的要求，设计师绘制了室内设计方案。

方案主要包括客厅、卧室、厨房、卫生间等各个功能空间的设计效果图和装饰材料的选择。

2.1.1 客厅设计客厅设计以实用性和舒适性为主要考虑因素，采用简约现代的设计理念。

设计师采用了木地板和深色的装饰效果墙，搭配灰色的大理石电视背景墙，简洁大方。

客厅家具选择了皮质沙发和实木茶几，搭配简约的吊灯和壁灯，为客厅营造出了温馨的氛围。

2.1.2 卧室设计卧室设计以舒适性和私密性为主要考虑因素，床头背景墙采用了深蓝色的软包墙面，柔和的灯光和简洁的床品搭配，打造出一个私密且温馨的休息空间。

2.1.3 厨房设计厨房以实用性和卫生性为主要考虑因素，设计师在功能布局上考虑加入岛型吧台，同时采用了简洁的橱柜和大理石台面，打造出一个简约大方的厨房空间。

2.1.4 卫生间设计卫生间设计主要考虑卫生和舒适性，设计师采用了简约的瓷砖和浴室柜，搭配了暖色的吊灯和墙面装饰画，为业主打造出一间干净整洁的卫生间空间。

2.2 施工平面图在完成室内设计方案后，设计师绘制了室内的施工平面图。

平面图主要包括墙体、门窗、地面、天花等的尺寸标注和建筑北标、进深标、开间标等。

装饰工程施工图装饰工程施工图是按照装饰设计方案确定的空间尺度、构造做法、材料选用、施工工艺等，并遵照建筑及装饰设计规范所规定的要求编制的用于指导装饰施工生产的技术文件。

装饰工程施工图同时也是进行造价管理、工程监理等工作的主要技术文件。

装饰工程施工图按施工范围分室内装饰施工图和室外装饰施工图。

装饰工程施工图的特点装饰工程施工图的图示原理与前述房屋建筑工程施工图的图示原理相同，是用正投影方法绘制的用于指导施工的图样，制图应遵守《房屋建筑制图统一标准》（GB/T50001—2001）的要求。

装饰工程施工图反映的内容多、形体尺度变化大，通常选用一定的比例、采用相应的图例符号和标注尺寸、标高等加以表达，必要时绘制透视图、轴测图等辅助表达、以利识读建筑装饰设计通常是在建筑设计的基础上进行的，由于设计深度的不同、构造做法的细化、以及为满足使用功能和视觉效果而选用材料的多样性等，在制图和识图上装饰工程施工图有其自身的规律，如图样的组成、施工工艺及细部做法的表达等都与建筑工程施工图有所不同。

装饰设计同样经方案设计和施工图设计两个阶段。

方案设计阶段是根据业主要求、现场情况，以及有关规范、设计标准等，以透视效果图、平面布置图、室内立面图、楼地面平面图、尺寸、文字说明等形式，将设计方案表达出来，经修改补充，取得合理方案后，报业主或有关主管部门审批，再进入施工图设计阶段。

施工图设计是装饰设计的主要程序。

装饰工程施工图的组成装饰工程施工图一般由装饰设计说明、平面布置图、楼地面平面图、顶棚平面图、室内立面图、墙（柱）面装饰剖面图、装饰详图等图样组成，其中设计说明、平面布置图、楼地面平面图、顶棚平面图、室内立面图为基本图样，表明装饰工程内容的基本要求和主要做法；墙（柱）面装饰剖面图、装饰详图为装饰施工的详细图样，用于表明细部尺寸、凹凸变化、工艺做法等。

图纸的编排也以上述顺序排列。

装饰工程施工图的有关规定（一）图样的比例由于人的活动需要，装饰空间要有较大的尺度，为了在图纸上绘制施工图样，通常采用缩小的比例。
