压力和流量控制阀

按照用途液压控制阀有哪些液压控制阀按照用途可以分为以下几类：1. 流量控制阀：流量控制阀用于控制液压系统中的流体流量。

其主要功能是根据系统需求，通过调节阀门开度来调整流量，实现对流量的精确控制。

流量控制阀通常可分为节流阀和调速阀两种。

- 节流阀：节流阀通过收缩或扩大流体流通的通道，实现对流量的控制。

常见的节流阀有节流口阀、节流槽阀、节流圆盘阀等。

节流阀可根据系统需求进行调整，达到需要的流量大小。

- 调速阀：调速阀常用于液压系统中的运动控制。

调速阀通过调节液压缸的流量，实现对运动速度的控制。

常见的调速阀有安全阀、限压阀、比例阀等。

调速阀可以根据系统要求进行调整，以实现所需的速度。

2. 压力控制阀：压力控制阀用于控制液压系统中的压力值。

其主要功能是根据系统需求，通过调节阀门开度来调整压力，实现对压力的精确控制。

压力控制阀通常可分为安全阀、溢流阀和逆止阀等。

- 安全阀：安全阀用于保护液压系统中的设备和管路免受过高压力的影响。

当系统中的压力超过预设值时，安全阀会自动打开，将过高压力导流至低压区域，保护系统的安全。

- 溢流阀：溢流阀用于控制液压系统中的最大工作压力。

当系统中的压力超过设定值时，溢流阀会自动打开并导流，从而限制系统的工作压力在安全范围内。

- 逆止阀：逆止阀用于控制液压系统中的流体方向。

它允许流体在一个方向上自由流动，而另一个方向上则会阻止流动。

逆止阀通常用于防止流体倒流或反向启动。

3. 方向控制阀：方向控制阀用于控制液压系统中的流体流向。

其主要功能是根据系统需求，通过调整阀门的位置来控制液压流体的流向。

常见的方向控制阀有旋转阀、插装阀、换向阀等。

- 旋转阀：旋转阀通常用于控制旋转液压马达或旋转液压缸的方向。

旋转阀通过旋转阀芯来切换液压系统的流向，实现对旋转部件的控制。

- 插装阀：插装阀常用于液压系统中的组合控制。

插装阀通过插入或拔出阀芯来实现对液压流体的流向控制。

插装阀通常具有结构简单、安装方便等特点。

自控阀的分类
自控阀是一种用于自动调节流体流量、压力或温度的装置。

根据其不同的控制原理和应用领域，可以将自控阀分为以下几类：
1. 压力控制阀：根据压力变化自动调节流量的阀门，常见的有减压阀、保压阀和压力调节阀等。

2. 流量控制阀：根据流体流量变化自动调节阀门开度的阀门，常见的有节流阀、调节阀和比例阀等。

3. 温度控制阀：根据介质温度变化自动调节流量或压力的阀门，常见的有热力式温控阀、热膨胀式温控阀和电热式温控阀等。

4. 液位控制阀：根据储液器或容器内液位变化自动调节流体进出的阀门，常见的有液位调节阀和液位控制阀等。

5. 气动控制阀：由气源或气压信号控制的阀门，常见的有气动调节阀和气动隔膜阀等。

6. 电动控制阀：由电动装置控制的阀门，常见的有电动调节阀和电动隔膜阀等。

7. 液压控制阀：由液压系统控制的阀门，常见的有液压调节阀和液压隔膜阀等。

8. 真空控制阀：用于控制真空系统中流体流量、压力或温度的阀门，
常见的有真空调节阀和真空隔膜阀等。

这些是常见的自控阀的分类，每个分类下还有更具体的阀门类型，同时也存在一些交叉或综合应用的自控阀。

根据具体的应用场景和需求，选择合适的自控阀是非常重要的。

压力控制阀工作原理压力控制阀是一种用于控制流体在管道中压力的阀门。

它主要由阀体、阀芯、弹簧、调节螺钉、压力传感器等组成。

根据不同的工作原理，压力控制阀可以分为几种类型，例如调整型、开关型、安全型和安全减压型等。

调整型压力控制阀：调整型压力控制阀是一种通过调节阀芯位置来控制流体压力的阀门。

它主要由可调式弹簧和调节螺钉等组件构成。

当管道中的流体压力升高时，弹簧会被压缩，阀芯会向下移动，减小流体的流量，从而降低压力。

反之，当管道中流体压力下降时，弹簧会膨胀，阀芯会向上移动，增加流体的流量，增加管道内的压力。

这样，通过调节阀芯的位置，可以控制管道内的流体压力。

安全型压力控制阀是一种将阀门关闭和加强压力逐渐释放两种功能结合起来的压力控制阀。

当管道内的流体压力超过预设的阈值时，弹簧将阀芯向下推动，使其完全关闭，以避免过高的压力造成危险。

此时，管道内的流体将被困于阀门内，直到压力降低到安全水平并逐渐释放。

安全减压型压力控制阀主要用于处理高压气体或液体，在管道内的高压状态下，当管道内的流体达到设定压力值时，底部调节阀芯关闭，使出口压力维持在设定好的安全值，从而达到降低压力的目的。

压力控制阀是一种可以帮助我们控制管道内流体压力水平的重要设备。

无论是在工业生产中，还是在民用建筑中，都可以看到它的应用。

不同类型的压力控制阀具有不同的工作原理，可以根据需要选择合适的压力控制阀门来满足不同的需求。

压力控制阀是工业生产设备中使用比较广泛的阀门之一。

在工业生产中，流体压力的控制是非常关键的，若管道流量或压力不能控制，会产生危险，甚至会导致生产事故发生。

压力控制阀的使用非常重要，其工作原理也影响着阀门的应用领域和适用范围。

一、压力控制阀的适用范围1.控制管道内流体压力水平，以保证安全生产；2.按需调节流体流量，以提高生产效率；3.调节流体压力水平，以保持产品质量一致性；4.防止管道堵塞和漏水等危险情况的发生。

二、压力控制阀的工作原理不同的压力控制阀采用不同的工作原理来实现对管道内流体压力和流量的控制。

液压阀的种类（所有的）溢流阀﹑减压阀、顺序阀、节流阀、集流阀、分流阀、调速阀、单向阀、换向阀、电磁阀、反向控制阀压力控制阀：溢流阀﹑减压阀和顺序阀流量控制阀：节流阀，集流阀，分流阀，调速阀方向控制阀：单向阀和换向阀压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

(1)溢流阀：能控制液压系统在达到调定压力时保持恆定状态。

用於过载保护的溢流阀称为安全阀。

当系统发生故障，压力昇高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。

(2)减压阀：能控制分支迴路得到比主迴路油压低的稳定压力。

减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恆定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。

(3)顺序阀：能使一个执行元件(如液压缸﹑液压马达等)动作以后，再按顺序使其他执行元件动作。

油泵產生的压力先推动液压缸1运动，同时通过顺序阀的进油口作用在面积A 上，当液压缸1运动完全成后，压力昇高，作用在面积A 的向上推力大於弹簧的调定值后，阀芯上昇使进油口与出油口相通，使液压缸2运动。

流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节，从而控制执行元件的运动速度。

流量控制阀按用途分为5种。

(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。

这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。

(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。

(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

(5)分流集流阀：兼具分流阀和集流阀两种功能。

方向控制阀按用途分为单向阀和换向阀。

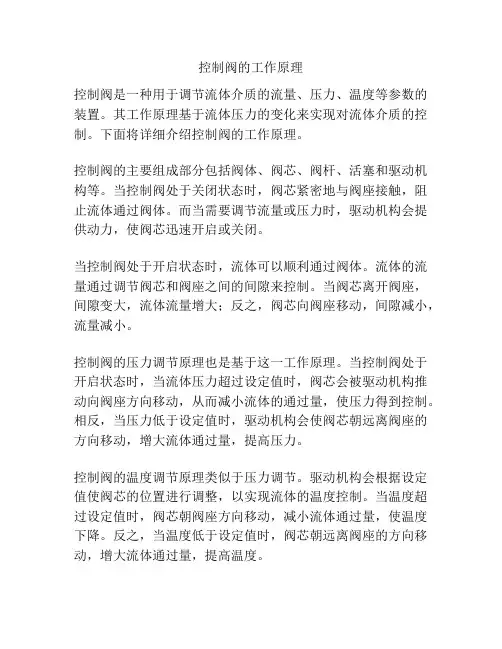

控制阀的工作原理
控制阀是一种用于调节流体介质的流量、压力、温度等参数的装置。

其工作原理基于流体压力的变化来实现对流体介质的控制。

下面将详细介绍控制阀的工作原理。

控制阀的主要组成部分包括阀体、阀芯、阀杆、活塞和驱动机构等。

当控制阀处于关闭状态时，阀芯紧密地与阀座接触，阻止流体通过阀体。

而当需要调节流量或压力时，驱动机构会提供动力，使阀芯迅速开启或关闭。

当控制阀处于开启状态时，流体可以顺利通过阀体。

流体的流量通过调节阀芯和阀座之间的间隙来控制。

当阀芯离开阀座，间隙变大，流体流量增大；反之，阀芯向阀座移动，间隙减小，流量减小。

控制阀的压力调节原理也是基于这一工作原理。

当控制阀处于开启状态时，当流体压力超过设定值时，阀芯会被驱动机构推动向阀座方向移动，从而减小流体的通过量，使压力得到控制。

相反，当压力低于设定值时，驱动机构会使阀芯朝远离阀座的方向移动，增大流体通过量，提高压力。

控制阀的温度调节原理类似于压力调节。

驱动机构会根据设定值使阀芯的位置进行调整，以实现流体的温度控制。

当温度超过设定值时，阀芯朝阀座方向移动，减小流体通过量，使温度下降。

反之，当温度低于设定值时，阀芯朝远离阀座的方向移动，增大流体通过量，提高温度。

总之，控制阀通过驱动机构对阀芯的位置进行调整，从而控制流体的流量、压力、温度等参数。

其工作原理基于阀芯和阀座之间的间隙调节来实现对流体介质的控制。

控制阀按作用和用途分为控制阀是指通过改变阀门开度及流体流量实现对流体压力、温度、流量的控制设备。

根据控制阀的作用和用途，可以分为以下几类：1. 压力控制阀：主要用于稳定流体的压力，防止管道和设备由于壅塞、泵运行失败等原因而造成过高或过低的压力，保持流量稳定。

常见的压力控制阀有安全阀、减压阀、减震阀等。

2. 流量控制阀：主要用于控制流体的流量，从而满足系统对流量的要求，保证系统的正常工作。

常见的流量控制阀有调节阀、节流阀等。

3. 温度控制阀：主要用于控制流体的温度，将流体的温度控制在一定范围之内，满足系统和设备对温度的要求，保证系统的正常工作。

常见的温度控制阀有温度调节阀、调节水温阀等。

4. 液位和流量控制阀：主要用于控制液位或流量，保证系统或设备的液位或流量不超过允许的范围，避免因超出范围而造成的运行失控和损坏。

常见的液位和流量控制阀有液位控制阀、流量调节阀等。

5. 溢流泄压控制阀：主要用于保护系统或设备不因泄压而受到损坏，当系统或设备内的压力过高时，通过打开阀门，将多余的液体泄放到外部，保持系统或设备的安全运行。

常见的溢流泄压控制阀有溢流阀、安全阀等。

6. 全自动控制阀：主要应用于自动化控制系统中，通过数码、模拟电信号控制阀门的开度，以满足设备/系统对流体压力、温度、流量等参数的要求。

常见的全自动控制阀有电动控制阀、比例调节阀等。

7. 模拟控制阀：通过模拟信号控制阀门的开度，适合于一些需要手动控制的操作，比如调试测试等。

常见的模拟控制阀有手动控制阀、气动比例调节阀等。

总之，控制阀是现代工业中不可或缺的设备之一，它能对工业生产各环节的流体控制起到至关重要的作用。

在不同的场合，选择合适的控制阀，对于现代工业流程运行的规范、高效、安全具有重要的意义。

多功能水泵控制阀简介多功能水泵控制阀是一种用于控制水泵运行的装置。

它通过调节阀门的开关来控制水泵的启停、流量和压力等参数，实现对水泵的精确控制。

多功能水泵控制阀广泛应用于工业、农业、建筑等领域，为各种水泵系统提供高效可靠的控制。

本文将介绍多功能水泵控制阀的工作原理、组成部分、使用方法和注意事项，以及其在不同领域的应用案例。

工作原理多功能水泵控制阀通过控制阀门的开闭程度来调节水泵的流量和压力。

当水泵需要启动时，控制阀门打开，水泵开始运行并提供所需的流量和压力。

当水泵达到设定的流量和压力要求时，控制阀门关闭，水泵停止运行。

在水泵运行过程中，多功能水泵控制阀可以监测水泵的运行状态，如流量、压力、温度等，并根据需要调整阀门的开闭程度。

这种自动调节的功能可以提高水泵系统的运行效率，并保证系统的安全稳定运行。

组成部分多功能水泵控制阀主要由以下几个组成部分组成：1.控制阀门：控制阀门是多功能水泵控制阀的核心部件，通过阀门的开闭来控制水泵的运行。

控制阀门通常由金属制成，具有良好的耐腐蚀性和耐压性能。

2.传感器：多功能水泵控制阀通过传感器来监测水泵的运行状态。

常用的传感器包括流量传感器、压力传感器和温度传感器等。

传感器将实时监测的数据传输给控制系统，以便进行相应的调节。

3.控制系统：控制系统是多功能水泵控制阀的智能核心，通过对传感器数据的分析和处理，实现对阀门的自动调节。

控制系统通常由微处理器、存储器、输入输出接口和执行器等组成。

4.电源系统：多功能水泵控制阀需要电源系统来供电，以保证其正常工作。

电源系统通常由交流电源或直流电源组成，可以根据实际需要选择不同的电源类型。

使用方法和注意事项使用多功能水泵控制阀时，首先需要根据具体的水泵系统要求选择合适的控制阀门型号。

然后按照控制阀门的安装说明进行安装，并将传感器与控制阀门连接好。

在使用过程中，需要注意以下几个事项：1.确保控制阀门的电源供应稳定，并符合要求的电压和电流。

1.常用液压阀一方向阀、压力阀、流量阀的类型【答】 (1)方向阀方向阀的作用概括地说就是控制液压系统中液流方向的,但对不同类型的阀其具体作用有所差别。

方向阀的种类很多,常用方向阀按结构分类如下:单向阀：l普通单向阀 2 液控单向阀普通单向阀换向阀：1 转阀式换向阀液控单向阀2 滑阀式换向阀：手动式换向阀、机动式换向阀、电动式换向阀、液动式换向阀、电液动换向阀。

手动式换向阀电液动换向阀（2）压力控制阀溢流阀：直动式、先导式溢流阀直动式溢流阀先导式溢流阀减压阀：直动式、先导式减压阀顺序阀：直动式、先导式顺序阀压力继电器（3）流量控制阀节流阀调速阀………….2.换向阀的控制方式,换向阀的通和位【答】换向阀的控制方式有手动式、机动式、电动式、液动式、电液动式五种。

换向阀的通是指阀体上的通油口数,有几个通泊口就叫几通阀。

换向阀的位是指换向阀阀芯与阀体的相互位置变化时,所能得到的通泊口连接形式的数目,有几种连接形式就叫做几位阀。

如一换向阀有4个通油口,3种连接形式,且是电动的,则该阀全称为三位四通电磁(电动)换向阀。

3.选用换向调时应考虑哪些问题及应如何考虑【答】选择换向阀时应根据系统的动作循环和性能要求,结合不同元件的具体特点,适用场合来选取。

①根据系统的性能要求,选择滑阀的中位机能及位数和通数。

②考虑换向阀的操纵要求。

如人工操纵的用手动式、脚踏式；自动操纵的用机动式、电动式、液动式、电液动式；远距离操纵的用电动式、电液式；要求操纵平稳的用机动式或主阀芯移动速度可调的电液式；可靠性要求较高的用机动式。

③根据通过该阀的最大流量和最高工作压力来选取(查表)。

最大工作压力和流量一般应在所选定阀的围之,最高流量不得超过所选阀额定流量的120%,否则压力损失过大,引起发热和噪声。

若没有合适的,压力和流量大一些也可用,只是经济性差一些。

④除注意最高工作压力外,还要注意最小控制压力是否满足要求(对于液动阀和电液动换向阀)。

水力控制阀工作原理
水力控制阀是一种用来控制水流量的装置，其工作原理可以描述如下：
1. 阀门位置调节：水力控制阀的阀门可以通过手动或自动方式进行位置调节，以控制水流的开启和关闭。

2. 压力差控制：当水流通过阀门时，流体的速度和方向会受到阀门位置的影响。

当阀门开启时，水流的速度增加，压力减小；当阀门关闭时，水流的速度减小，压力增加。

3. 流量调节：水力控制阀通过调节阀门的开启程度，可以改变水流的速度和压力。

当阀门开启程度增加时，水流的速度增加，压力减小，导致流量增大；当阀门开启程度减小时，水流的速度减小，压力增加，导致流量减小。

4. 增加或减小管道阻力：水力控制阀还可以通过增加或减小阀门的阻力，来对水流进行调节。

增加阀门阻力可以减小水流速度和流量，降低压力；减小阀门阻力可以增加水流速度和流量，增加压力。

综上所述，水力控制阀通过调节阀门位置和阻力，以控制水流速度、压力和流量的大小。
