室内电器设计标准规范最新版室内电器设计标准规范是指在建筑物室内设计过程中，对于电器设备的安装、布线、电源接口和配电等方面的要求和规范。
以下是室内电器设计标准规范的最新版（700字）：1. 电器设备选择室内电器设备的选择应符合国家强制性认证标准，并具备放心、耐用、高效的特点。
同时，应根据建筑物的用途、面积和功能需求进行合理的选择。
2. 安装位置电器设备的安装位置应符合国家相关规范，并考虑到实际使用的便捷性和安全性。
例如，电源插座应尽量安装在离地面30厘米的位置上，以方便使用和防止儿童触摸。
3. 布线规范室内电器设备的布线规范应符合国家相关标准。
电线电缆应符合国家电线电缆的质量标准，且应使用品牌认证的优质产品。
布线要求符合有关线路敷设、布局和走向的规定，以确保电气设备的正常工作和安全使用。
4. 电源接口室内电器设备应有足够的电源接口，以满足不同设备的用电需求。
电源插座的选用应满足国家相关标准，并应考虑到家庭、办公室、公共场所等不同场景的需求。
5. 配电箱室内的配电箱应设计合理，布置清晰，易于操作和维护。
配电箱的外壳应符合防护等级标准，以保护内部设备免受外界环境的影响。
安全措施应完善，例如配电箱应设置接地装置、过载保护和漏电保护等。
6. 安全标识室内电器设备的安全标识应清晰可见。
对于电源插座、电器开关等易于触摸的设备，应设置相应的标识或安全罩，以避免误触和触电事故的发生。
7. 泄漏电流保护室内电器设备应配置漏电保护器，并应根据实际使用情况和需求进行合理的设置。
漏电保护器的额定动作电流应符合国家相关标准，并应定期检测和维护，确保其正常工作。
8. 环境保护室内电器设备的设计和使用应符合环境保护要求。
应采用节能、环保的设备，并鼓励使用可再生能源。
同时，应妥善处理电器设备的废弃物和危险品，避免对环境造成污染。
综上所述，室内电器设计标准规范的最新版主要涵盖了电器设备选择、安装位置、布线规范、电源接口、配电箱、安全标识、泄漏电流保护和环境保护等方面的要求和规范。
电气设备安装标准规范-电气成套新标准电气设备安装标准规范电气成套新标准在当今的社会生活和工业生产中，电气设备的应用无处不在。
从家庭中的照明、电器设备，到工厂里的大型生产机械，都离不开电气设备的稳定运行。
而电气设备的安装质量，直接关系到其能否安全、高效地发挥作用。
为了确保电气设备的安装符合要求，一系列的标准规范应运而生，并且随着技术的进步和实践经验的积累，这些标准规范也在不断更新和完善。
接下来，让我们深入了解一下电气成套的新标准。
首先，电气成套设备的安装环境有着严格的要求。
安装场所应干燥、通风良好，避免潮湿、高温、多尘以及有腐蚀性气体的环境。
例如，在潮湿的环境中，电气设备容易发生短路和漏电等故障；而在高温环境下，设备的性能可能会下降，甚至出现过热损坏的情况。
同时，安装场地应具备足够的空间，便于设备的安装、操作和维护。
在电气设备的选型方面，必须根据实际的用电需求和负载情况进行合理选择。
过大的设备会造成资源浪费和成本增加，而过小的设备则无法满足负载需求，容易导致过载运行。
例如，对于一个工业厂房的电力系统，需要准确计算各种设备的功率总和，并考虑一定的余量，以选择合适容量的变压器和配电柜。
电气成套设备的布线是一个关键环节。
布线应整齐、有序，避免交叉和混乱。
导线的截面积应根据电流大小进行选择，以确保线路的载流能力足够。
同时，不同电压等级和用途的线路应分开敷设，以防止相互干扰。
例如，强电线路和弱电线路应保持一定的距离，避免强电对弱电信号产生干扰。
在安装过程中，电气设备的接地和绝缘至关重要。
良好的接地可以保证设备在发生漏电时能够迅速将电流导入大地，保护人员和设备的安全。
绝缘措施则可以防止电流泄漏和短路。
例如，配电柜的外壳应可靠接地，电气设备的绝缘电阻应符合规定要求。
对于电气元件的安装，也有明确的标准。
各种开关、接触器、继电器等元件应安装牢固，接触良好。
元件的布局应合理，便于操作和维修。
例如，按钮和指示灯的位置应便于操作人员观察和操作。
电气设备安装标准规范
电气设备的安装是建筑工程中至关重要的环节，它直接关系到建筑物的用电安全和正常运行。
为了确保电气设备的安装质量，减少事故发生的可能性，制定了一系列的标准规范，以指导电气设备的正确安装和使用。
首先，对于电气设备的选用和安装位置，需要根据实际情况和相关标准进行合理选择和布置。
在选择电气设备时，要考虑其负载特性、环境条件和安全要求，确保设备的性能和可靠性。
同时，安装位置要远离易燃易爆场所，避免受潮、腐蚀和机械损坏，保证设备的正常运行和使用寿命。
其次，电气设备的安装要符合相关的施工规范和标准要求。
安装人员必须具备相关的资质和技术能力，按照标准规范进行操作，确保安装质量和安全性。
在安装过程中，要严格执行电气设备的接线要求，保证接线牢固可靠，避免因接触不良或短路导致的安全事故。
另外，对于电气设备的绝缘和接地也是非常重要的。
绝缘是防止电气设备发生漏电和触电事故的重要手段，必须符合相关标准要
求，确保绝缘性能良好。
同时，接地是保证电气设备安全运行的关键措施，必须符合规范要求，保证接地电阻符合标准，确保设备的安全可靠运行。
最后，电气设备的安装还需要进行必要的检测和验收。
在安装完成后，要进行设备的运行试验和安全检测，确保设备符合标准要求，不存在安全隐患。
同时，对于重要设备还需要进行相关部门的验收，确保设备的安装质量和安全性。
总的来说，电气设备的安装标准规范是保证电气设备安全运行的重要保障，必须严格执行标准要求，确保设备的安装质量和安全可靠性。
只有这样，才能有效地预防电气设备安装过程中可能出现的安全事故，保障建筑物的用电安全和正常运行。
电气最新规范电气最新规范是指在电气工程设计、施工、运行过程中，遵循的标准和规定。
目的是保障电气设备的安全可靠性，预防事故的发生，保护人身安全和财产安全。
以下是电气最新规范的主要内容。
1. 设计规范：电气工程设计应遵循国家相关技术规范和标准。
设计过程要进行严格的计算和分析，确保电气设备的合理布置和选型。
设计中要考虑设备的维修和保养，保证设备的可靠运行。
2. 施工规范：电气工程施工要符合相关法律法规和标准要求。
施工单位要按照设计文件进行施工，确保施工质量。
施工现场要进行合理划分，设立安全警示标志，采取必要的安全防护措施。
电气设备的安装和接线要符合设备制造商的规定。
3. 运行规范：电气设备的运行包括日常运行和定期检修维护。
运行过程中要遵守设备的操作规程，严禁超负荷或不正当使用设备。
设备定期检修维护要按照设备制造商和规定的要求进行，确保设备的正常运行。
4. 安全规范：电气安全是电气工程的首要任务。
电气设备要有可靠的过流保护、短路保护、漏电保护等安全装置。
设备及线路要进行可靠接地，防止电击事故的发生。
同时，还需要配备有效的防雷装置和防护措施，确保电气设备免受雷击的影响。
5. 维护规范：电气设备维护要按照设备制造商的指导进行。
定期检查设备的电气连接、绝缘状况和运行状态，及时发现问题并进行维修。
同时，还要定期清洁设备和周围环境，防止灰尘和湿气对设备的影响。
6. 应急处理：电气事故的发生可能给人员和设备造成严重伤害和损失。
因此，电气最新规范还包括应急处理的要求。
企业和个人应制定应急预案，定期进行应急演练。
在事故发生时，要及时采取措施，确保人员安全撤离，并报警处理。
综上所述，电气最新规范是为了保障电气设备的安全可靠运行而制定的一系列标准和规定。
电气工程的设计、施工、运行和维护过程中都需要遵循这些规范，以确保人员和设备的安全。
企业和个人在进行电气工程时，应严格遵守电气最新规范的要求，提高电气安全意识，减少事故的发生。
电器安装规范标准国标最新电器安装规范标准是确保电器设备安全、可靠运行的重要依据。
随着技术的发展和安全要求的提高，国家标准也在不断更新。
以下是根据最新国家标准制定的电器安装规范的主要内容：开头：电器安装是一项技术性很强的工作，涉及到电力安全、设备性能以及人身安全等多方面因素。
为了确保安装过程的规范性，提高电器设备的使用效率和安全性，国家制定了一系列的电器安装标准。
这些标准不仅涵盖了安装过程中的技术要求，还包括了安装后的检验和维护工作。
正文：1. 电气设备选择：所有电器设备必须符合国家相关标准，具有合格的生产许可证和产品合格证。
2. 安装环境：电器安装应选择干燥、通风良好的环境，避免潮湿、高温、腐蚀性气体等不利条件。
3. 电缆敷设：电缆应按照规定的路径敷设，避免交叉、重叠，并确保电缆的弯曲半径符合要求。
4. 接地与接零：所有电器设备必须有良好的接地或接零措施，以防止电气故障时的人身安全事故。
5. 电气连接：电气连接应牢固可靠，使用合适的接线端子和连接件，避免接触不良或松动。
6. 绝缘保护：所有裸露的导线和电器部件应有适当的绝缘保护，防止电气短路或触电事故。
7. 标识与警示：电器安装现场应有清晰的标识和警示标志，提醒操作人员注意安全。
8. 防火措施：电器设备周围应配备足够的消防设施，如灭火器、烟雾报警器等。
9. 安装后的检验：安装完成后，必须进行严格的检验，包括电气性能测试、接地电阻测试等。
10. 维护与保养：定期对电器设备进行维护和保养，确保其长期稳定运行。
结尾：电器安装规范标准的制定和执行，对于保障电器设备的安全运行和延长使用寿命具有重要意义。
所有参与电器安装的工程技术人员都应严格遵守这些标准，不断提高自身的专业技能和安全意识，以确保电器安装工作的质量和安全。
请注意，以上内容仅为示例，具体的电器安装规范标准应参照最新的国家标准和行业规范进行。
在实际工作中，还应结合具体情况进行适当的调整和补充。
厂内电气规范标准最新版厂内电气规范标准最新版是一套旨在确保工厂电气系统安全、可靠运行的指导性文件。
它涵盖了从设计、安装到维护和操作的各个环节，确保电气系统符合国家和行业的安全标准。
一、总则1. 本规范适用于所有厂内电气系统的设计、安装、运行和维护。
2. 所有电气设备和系统必须符合国家电气安全标准和行业最佳实践。
3. 电气工作人员必须接受专业培训，并持有相应的资格证书。
二、设计规范1. 电气系统设计应充分考虑安全性、可靠性、节能性和经济性。
2. 设计文件应包括电气系统图、设备清单、电缆布线图和接地系统设计。
3. 所有电气设备必须选用符合国家标准的产品，并具备必要的安全认证。
三、安装规范1. 电气设备和线路的安装必须按照设计文件进行，不得擅自更改。
2. 安装过程中应采取必要的安全措施，防止触电和火灾事故。
3. 完成安装后，必须进行严格的测试和验收，确保系统符合设计要求。
四、运行与维护1. 电气系统运行过程中应定期进行巡检，及时发现并处理异常情况。
2. 维护工作应遵循制造商的指导手册，并定期进行设备保养。
3. 所有维护记录应详细记录，并保存备查。
五、安全措施1. 电气系统应配备必要的安全装置，如过载保护、短路保护和漏电保护。
2. 所有电气设备的操作应遵循安全操作规程。
3. 应定期对电气工作人员进行安全教育和培训。
六、应急管理1. 厂内应制定电气事故应急预案，包括事故报告、应急响应和事故处理。
2. 应定期进行电气事故应急演练，提高员工的应急处理能力。
3. 应急设备和物资应保持完好，随时可用。
七、附则1. 本规范自发布之日起生效，旧版规范同时废止。
2. 本规范的解释权归厂内电气安全管理部门所有。
3. 厂内电气安全管理部门应根据实际情况定期更新本规范。
通过遵循以上规范，可以确保厂内电气系统的安全、稳定和高效运行，为工厂的生产活动提供可靠的电力保障。
电气设备安装施工规范导言：电气设备是现代社会生产生活不可或缺的重要组成部分，准确合理的安装施工规范对于保证电气设备的运行稳定性和安全性至关重要。
本文将围绕电气设备的安装施工规范展开论述，涵盖了电路、设备安装、接地与绝缘、接线与标志等方面的内容，以期为电气工程师和相关从业人员提供有益的参考。
1. 电缆敷设与接线规范电缆敷设与接线是电气设备安装的重要环节。
首先，应检查电缆的类型、截面和长度是否符合设计要求，并进行必要的试拉试穿工作。
在敷设过程中，应确保电缆的弯曲半径符合标准要求，避免过度弯曲或扭曲造成电缆的损坏。
同时，应注意电缆与其他设备或结构的保持适当的距离，避免因磨损或外力导致故障。
接线部分，应遵循标准的颜色编码规范，确保正、负极正确连接，并固定牢固。
接线盒应选用合适的材料和规格，并正确定位。
在接线过程中，应注意线缆之间的间隔距离，保持良好的通风散热条件。
2. 设备安装规范设备的安装是电气工程的核心环节。
在进行设备安装前，首先需要进行必要的准备工作，包括设备的验收、清洁等。
安装过程中，应确保设备与支架或机组的固定可靠，无松动、晃动等现象。
设备的安装位置应符合设计要求，同时与其他设备或结构保持适当的距离，有利于设备的运维和维修。
在设备的安装过程中，应注意设备的连接和定位。
对于重要设备，应进行必要的试运行和调试工作，并进行必要的记录和检查。
安装完成后，应进行设备的验收工作，确保设备符合相关标准和规范的要求。
3. 接地与绝缘规范接地与绝缘是电气设备安装中必不可少的环节，对于保证设备的安全运行至关重要。
首先，应根据设计要求确定接地装置的种类和位置，并进行必要的施工工作。
接地装置应符合相关标准，并保持良好的导电性能。
在绝缘方面，应确保绝缘材料的质量和性能符合要求，绝缘材料的选择应根据设备的特点和工作环境来确定。
绝缘层的施工应严格按照规范进行，避免存在漏绝缘或绝缘不足的情况。
4. 接线与标志规范接线和标志是电气设备安装施工中不可忽视的环节。
电气装置安装规程（GB50169-2006）电气设备安装标准规范1、总则 1.1本规范适用于 1.2 本规范引用标准： 《建筑电气工程施工质量验收规范》（GB 50303-2002） 《安装与验收标准》（GB 50171-1992） 《电气装置安装工程》（GB 50169-1992） 《电气装置安装工程》起重机电气装置施工及验收规范（GB 50256-96） 有关设备出厂说明书和上级有关文件规定 1.3所有电气项目施工人员应熟知并严格执行本规范，确保电气安装工程质量。
1.4本规范与上级的有关规程、规范相低触时应按上级规程、规范执行。
1.5当现场设备、系统结线等发生变化时应及时修改本规程。
1.6所有电气技术人员及公司相关领导应熟悉本规范。
1.7本规程应每年进行一次复查,对不符合上级规定和现场实际的部分进行修订。
1.8本规范由负责解释。
第一节变压器安装规范一、主控项目1. 变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象；2. 接地引下线及其与主接地网的连接应满足设计要求，接地可靠。
3. 变压器的相关电气试验必须合格。
4. 保护装置整定值符合规定；正确操作及联动试验正确。
5. 变压器的高、低压侧接线、相色清晰、安装合理。
二、一般项目1. 分接头的位置应符合运行要求。
有载调压切换装置的远方操作应动作可靠，指示位置正确。
2. 绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。
3. 装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。
4. 检查变压器铭牌上所列各项技术参数及产品附件与图纸上的型号、规格等相符；出厂资料、文件需齐全。
5. 变压器本身不应有机械损伤，箱盖螺栓应完整无缺，密封衬垫要求严密良好，无渗油现象。
6. 易损部件如套管、油位表、呼吸器、信号温度计、气体继电器等有无损坏现象。
7. 变压器顶盖上应无遗留杂物。
8. 储油柜、冷却装置等油系统上的阀门均应打开，且指示正确。

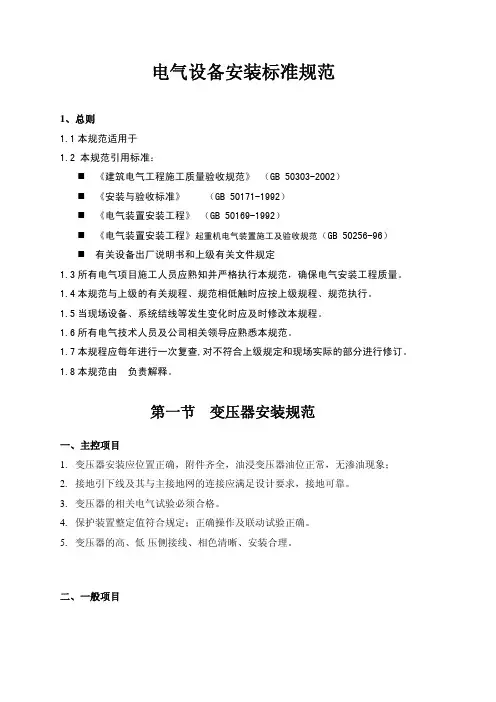

电气设备安装标准规范1、总则1.1本规范适用于1.2 本规范引用标准：《建筑电气工程施工质量验收规范》 （GB 50303-2002） 《安装与验收标准》 （GB 50171-1992）《电气装置安装工程》 （GB 50169-1992）《电气装置安装工程》起重机电气装置施工及验收规范（GB 50256-96）有关设备出厂说明书和上级有关文件规定1.3所有电气项目施工人员应熟知并严格执行本规范，确保电气安装工程质量。
1.4本规范与上级的有关规程、规范相低触时应按上级规程、规范执行。
1.5当现场设备、系统结线等发生变化时应及时修改本规程。
1.6所有电气技术人员及公司相关领导应熟悉本规范。
1.7本规程应每年进行一次复查,对不符合上级规定和现场实际的部分进行修订。
1.8本规范由 负责解释。
第一节 变压器安装规范一、主控项目1.变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象；2.接地引下线及其与主接地网的连接应满足设计要求，接地可靠。
3.变压器的相关电气试验必须合格。
4.保护装置整定值符合规定；正确操作及联动试验正确。
5.变压器的高、低压侧接线、相色清晰、安装合理。
二、一般项目1.分接头的位置应符合运行要求。
有载调压切换装置的远方操作应动作可靠，指示位置正确。
2.绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。
3.装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。
4.检查变压器铭牌上所列各项技术参数及产品附件与图纸上的型号、规格等相符；出厂资料、文件需齐全。
5.变压器本身不应有机械损伤，箱盖螺栓应完整无缺，密封衬垫要求严密良好，无渗油现象。
6.易损部件如套管、油位表、呼吸器、信号温度计、气体继电器等有无损坏现象。
7.变压器顶盖上应无遗留杂物。
8.储油柜、冷却装置等油系统上的阀门均应打开，且指示正确。
9.变压器的基础轨道应水平；装有气体继电器的变压器，应使其顶盖沿气体继电器气流方向有1％~1.5％的升高坡度（制造厂规定不需安装坡度除外）。

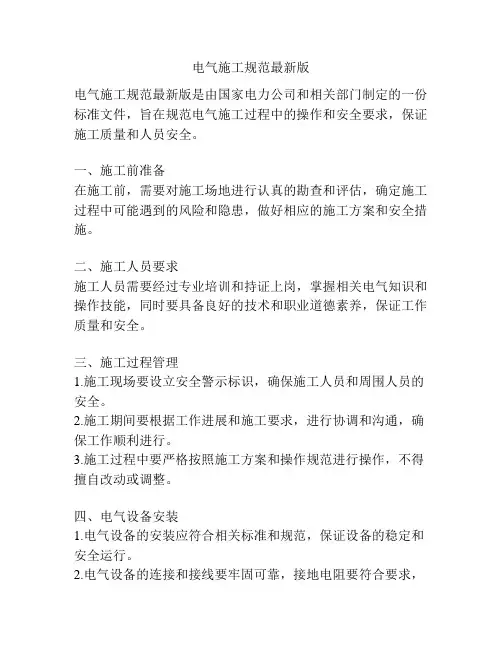

电气工程施工工艺标准最新版于2021年发布，以下简称新标准。
新标准在原标准的基础上，根据近年来电气工程施工的实际情况和技术发展，对部分内容进行了修订和补充。
以下是新标准的主要内容概述。
一、施工准备1. 设计文件：施工前应熟悉和审查电气设计文件，确认设计文件与施工现场实际情况相符。
2. 材料和设备：电气材料和设备应符合国家现行标准、规范和设计要求。
设备应具有出厂合格证、技术说明书、安装使用说明书等文件。
3. 施工工具：施工工具应齐全、完好，满足施工需求。
4. 施工人员：施工人员应具备相应的专业技术资格，熟悉施工工艺和操作规程。
二、电气设备安装1. 变压器、箱式变电所安装：安装应符合设计要求，固定牢固，接线正确。
2. 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装：柜、箱、盘应安装平稳，接线正确，柜、箱、盘内部接线应整齐，绝缘良好。
3. 低压电动机、电加热器及电动执行机构安装：安装应符合设计要求，固定牢固，接线正确。
4. 柴油发电机组安装：发电机组应安装平稳，接线正确，油机发电机组应进行空载运行试验。
5. 不间断电源安装：不间断电源应安装牢固，接线正确，应进行切换试验。
6. 裸母线、封闭母线、插接式母线安装：母线安装应符合设计要求，固定牢固，接线正确。
7. 电缆敷设、电缆头制作、接线和线路绝缘测试：电缆敷设应符合设计要求，固定牢固，接线正确。
电缆头制作应符合规范要求，线路绝缘测试应合格。
三、电气线路敷设1. 电线导管、电缆导管和线槽敷设：敷设应符合设计要求，固定牢固，排列整齐。
2. 电线、电缆穿管和线槽敷线：穿管和敷线应符合设计要求，固定牢固，排列整齐。
3. 槽板配线：槽板配线应符合设计要求，固定牢固，排列整齐。
4. 钢索配线：钢索配线应符合设计要求，固定牢固，排列整齐。
四、电气设备试验和试运行1. 低压电气动力设备试验和试运行：设备试验和试运行应符合设计要求，设备应运行正常。
2. 避雷引下线和变配电室接地干线敷设：敷设应符合设计要求，固定牢固，接线正确。
电气装置安装规程(GB50169-2006)电气设备安装标准规范1、总则1、1本规范适用于1、2 本规范引用标准: 《建筑电气工程施工质量验收规范》(GB 50303-2002) 《安装与验收标准》(GB 50171-1992) 《电气装置安装工程》(GB 50169-1992) 《电气装置安装工程》起重机电气装置施工及验收规范(GB 50256-96) 有关设备出厂说明书与上级有关文件规定1、3所有电气项目施工人员应熟知并严格执行本规范,确保电气安装工程质量。
1、4本规范与上级的有关规程、规范相低触时应按上级规程、规范执行。
1、5当现场设备、系统结线等发生变化时应及时修改本规程。
1、6所有电气技术人员及公司相关领导应熟悉本规范。
1、7本规程应每年进行一次复查,对不符合上级规定与现场实际的部分进行修订。
1、8本规范由负责解释。
第一节变压器安装规范一、主控项目1、变压器安装应位置正确,附件齐全,油浸变压器油位正常,无渗油现象; 2、接地引下线及其与主接地网的连接应满足设计要求,接地可靠。
3、变压器的相关电气试验必须合格。
4、保护装置整定值符合规定;正确操作及联动试验正确。
5、变压器的高、低压侧接线、相色清晰、安装合理。
二、一般项目1、分接头的位置应符合运行要求。
有载调压切换装置的远方操作应动作可靠,指示位置正确。
2、绝缘件应无裂纹、缺损与瓷件瓷釉损坏等缺陷,外表清洁,测温仪表指示准确。
3、装有滚轮的变压器就位后,应将滚轮用能拆卸的制动部件固定。
4、检查变压器铭牌上所列各项技术参数及产品附件与图纸上的型号、规格等相符;出厂资料、文件需齐全。
5、变压器本身不应有机械损伤,箱盖螺栓应完整无缺,密封衬垫要求严密良好,无渗油现象。
6、易损部件如套管、油位表、呼吸器、信号温度计、气体继电器等有无损坏现象。
7、变压器顶盖上应无遗留杂物。
8、储油柜、冷却装置等油系统上的阀门均应打开,且指示正确。
9、变压器的基础轨道应水平;装有气体继电器的变压器,应使其顶盖沿气体继电器气流方向有1％~1、5％的升高坡度(制造厂规定不需安装坡度除外)。
10、当与封闭母线连接时,其套管中心线与封闭母线中心线相等。
11、油漆应完整、相色标志正确。
三、应具备基本要求1、变压器在运行情况下,应能安全的查瞧储油柜与套管、油温、气体继电器,必要时应装设固定梯子。
2、室内安装的变压器应有足够的通风,避免变压器温度过高。
3、变压器的门应采用阻燃材料并上锁,门上应标明变压器的名称、编号及标示牌。
4、油浸式电力变压器应按有关设计规程规定设置消防设施与事故储油设施,并保持完好状态。
5、大中型变压器应有永久或临时性起吊钟罩设施及场地。
第二节成套配电柜、控制柜(屏、台)与动力、照明配电箱(盘)安装规范一、主控项目1、柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)可靠;装有电器的可开启门,门与框架的接地端子间应用裸编织线连接,且有标识。
2、低压成套配电柜、控制柜(屏、台)与动力、照明配电箱(盘)应有可靠的电击保护。
柜(屏、台、箱、盘)内保护导体应用裸露的连接外部保护导体的端子,当设计无要求时,柜(屏、台、箱、盘)内保护导体最小截面积不应小于附表5的规定。
3、高压成套配电柜必须交接试验合格。
4、中置柜的安装应符合下列要求: 1) 检查防止电气误操作的“五防”装置齐全,并动作灵活可靠。
2) 开关进出应灵活轻便,无卡阻、碰撞现象,相同型号的开关应能互换。
3) 开关在工作位置,动触头与静触头接触紧密,符合产品要求。
4) 开关与柜体间的二次回路连接插件应接触良好。
5) 安全隔离板应开启灵活,随开关的进出而相应动作。
6) 开关与柜体间的接地触头应接触紧密。
7) 电力电缆、控制电缆、通讯电缆等安装接线完毕、应做好孔洞的密封工作。
5、抽屉式配电柜的安装应符合下列要求: 1) 抽屉推拉应灵活轻便,无卡阻、碰撞现象,抽屉应能互换。
2) 抽屉的机械联锁或电气联锁装置应动作正确可靠,断路器分闸后,隔离触头才能分开。
3) 抽屉与柜体间的二次回路连接插件应接触良好。
4) 抽屉与柜体间的接触及柜体、框架的接地应良好。
6、柜、屏、台、箱、盘间线路的线间与线对地间绝缘电阻值,馈电线路必须大于0、5MΩ;二次回路必须大于1MΩ。
7、柜、屏、台、箱、盘间二次回路交流工频耐压试验,当绝缘电阻值大于10MΩ,用2500v兆欧表摇测1min,应无闪络击穿现象;当绝缘电阻值在1~10MΩ时,做1000V交流工频试验,时间1min,应无闪络击穿现象。
8、直流屏试验,应将屏内电子器件从线路上退出,检测主回路线间与线对地间绝缘电阻应大于0、5MΩ,直流屏所附蓄电池组的充、放电应符合产品技术文件要求;整流器的控制调整与输出特性试验应符合产品技术文件要求;9、照明配电箱(盘)安装应符合下列规定: 1)箱(盘)内配线整齐,无绞接现象。
导线连接紧密,不伤芯线,不断股。
垫圈下螺丝两侧压的导线面积相同,同一端子上导线连接不多于2根,防松垫圈等零件齐全; 2)箱(盘)内开关动作灵活可靠,带有漏电保护的回路,漏电保护装置动作电流不大于30mA,动作时间不大于0、1s。
3)照明箱(盘),分别设置零线(N)与保护地线(PE)汇流排,零线与保护地线经汇流排配出。
二、一般项目1、基础型钢安装应符合附表6的规定。
2、柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺丝连接,且防松零件齐全。
3、柜、屏、台、箱、盘安装垂直度允许偏差为1、5‰,相互间接缝不应大于2mm,成列盘面偏差不应大于5mm。
4、柜、屏、台、箱、盘内检查试验应符合下列规定: 1)控制开关及保护装置的规格、型号符合设计要求; 2)闭锁装置动作准确、可靠; 3)主开关的辅助开关切换动作与主开关动作一致。
4)柜、屏、台、箱、盘上的器件标识,标明被控设备编号及名称,或操作位置,接线端子有编号,且清晰、工整、不易脱色。
5)回路中的电子元件不应参加交流工频耐压试验;48v 及以下回路可不做交流工频耐压试验。
5、低压电器组合应符合下列规定: 1)发热元件安装在散热良好的位置; 2)熔断器的熔体规格、自动开关的整定值符合设计要求; 3)切换压板接触良好,相邻压板间有安全距离,切换时,不触及相邻的压板; 4)信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作与信号显示准确; 5)外壳需接地(PE)的,连接可靠; 6)端子牌安装牢固,端子有序号,强电、弱电端子隔离布置,端子规格与芯线截面积大小适配。
6、柜、屏、台、箱、盘间配线:电流回路应采用额定电压不低于750v、芯线截面积不小于2、5mm2的铜芯绝缘电线或电缆;除电子元件回路或类似回路外,其它回路的电线应采用额定电压不低于750v、芯线截面不小于1、5 mm2的铜芯绝缘电线或电缆。
二次回路连线应成束绑扎,不同电压等级、交流、直流线路及计算机控制线路应分别绑扎,且有标识;固定后不应防碍手车开关或抽出式部件的拉出或推入。
7、连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符合下列规定: 1)采用多股铜芯软电线,敷设长度留有适当裕量; 2)线束有外套塑料管等加强绝缘保护层; 3)与电器连接时,端部绞紧,且有不开口的终端端子或搪锡,不松散、断股; 4)可转动部位的两端用卡子固定。
8 、照明配电箱(盘)安装应符合下列规定: 1)位置正确,部件齐全,箱体开孔与导管管径适配,暗装配电箱箱盖紧贴墙面,箱(盘)涂层完整; 2)箱(盘)内接线整齐,回路编号齐全,标识正确; 3)箱(盘)不采用可燃材料制作; 4)箱(盘)安装牢固,垂直度允许偏差为1、5‰;底边距地面为1、5m,照明配电板底边距地面不小于1、8m 。
5)盘、柜及盘、柜内设备与各构件间连接应牢固。
主控制盘、继电保护盘与自动装置盘等不宜与基础型钢焊死。
9、自2003年5月1日起,低压电气中低压成套开关设备,开关与控制设备、整机保护设备应根据国家认证认可监督管理委员会发布的《强制性产品认证管理规定》、《强制性产品认证标志管理办法》有关规定,取得有“CCC”标志的《中国国家强制性产品认证证书》的产品方可用于工程。
第三节电缆沟内与电缆竖井内电缆敷设规范一、主控项目1、金属电缆支架、电缆导管必须接地(PE)可靠。
2、电缆敷设严禁有绞拧、铠装压扁、护层断裂与表面严重划伤等缺陷。
二、一般项目4、35kV及以下电缆终端与接头应符合下列规定: 1)型式、规格应与电缆类型如电压、芯数、截面、护层结构与环境要求相一致。
2)结构应简单、紧凑、便于安装。
3)所用材料、部件应符合技术要求。
5、电缆线芯连接金具,应采用符合标准的连接管与接线端子,其内径应与电缆线芯紧密配合,间隙不应过大。
采用压接时,压接钳与模具应符合规格要求。
6、制作电缆终端与接头时,应熟悉安装工艺资料,做好检查,并符合下列要求: 1)电缆绝缘状况良好,无受潮;塑料电缆内不得进水; 2)附件规格应与电缆一致;零部件应齐全无损伤;绝缘材料不得受潮;密封材料不得失效; 3)施工用机具齐全,便于操作,状况清洁,消耗材料齐备。
清洁塑料绝缘表面的溶剂宜遵循工艺导则准备。
三、制作要求1、电缆终端及接头制作,应由经过培训的熟悉工艺的人员进行。
2、电缆终端及接头制作时,应严格遵守制作工艺规程等有关规程的规定。
3、制作电缆终端与接头,从剥切电缆开始应连续操作直至完成,缩短绝缘暴露时间。
4、塑料绝缘电缆在制作终端头与接头时,应彻底清除半导电屏蔽层。
5、三芯电力电缆接头两侧电缆的金属屏蔽层(或金属套)、铠装层应分别连接良好,不得中断。
6、室外制做6kV及以上电缆终端与接头时,其空气相对湿度宜为70％及以下;制作塑料绝缘电力电缆终端与接头时,应防止尘埃、杂物落入绝缘内。
严禁在雾或雨中制作电缆终端与电缆头。
7、控制电缆的芯线大多为单股线,连接后牢固性较差,应尽量避免接头。
第九节电缆桥架安装与桥架内电缆敷设规范一、主控项目1、金属电缆桥架及其支架与引入引出的电缆导管必须接地(PE)可靠,且必须符合下列规定:1)金属电缆桥架及其支架全长应不少于2处与接地(PE)干线相连接; 2)非镀锌电缆桥架间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于4mm2; 3)镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
4)电缆敷设严禁有绞拧、铠装压扁、护层断裂与表面严重划伤等缺陷。
二、一般项目1、电缆桥架安装应符合下列规定: 1)直线段钢制电缆桥架长度超过30M、铝合金或玻璃钢制电缆桥架长度超过15M设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置; 2)电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小弯曲半径见附表1的规定; 3)当设计无要求时,电缆桥架水平安装的支架间距1、5~3M;垂直安装的支架间距不大于2M; 4)桥架及支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施; 5)电缆桥架敷设在易燃易爆气体管道与热力管道的下方,当设计无要求时,与管道的最小净距符合附表2的规定; 6)敷设在竖井内与穿越不同防火区的桥架,按设计要求位置,有防火隔堵措施; 7)支架与预埋件焊接固定时,焊缝饱满,膨胀螺丝固定时,选用螺丝适配,连接紧固,防松零件齐全。
