色坐标，色温，容差，显色指数是什么关系?该如何控制?2700K X:0.463 Y:0.420 4000K X:0.380 Y:0.3805000K X:0.346 Y:0.359 6400K X:0.313 Y:0.337色坐标反映的是被测灯管颜色在色品图中的位置,他是利用数学方法来表示颜色的基本参数。
色温就是说灯管在某一温度T下所呈现出的颜色与黑体在某一温度T0下的颜色相同时,则把黑体此时的温度T0定义为灯管的色温。
容差是表征的是光源色品坐标偏离标准坐标点的差异,是光源颜色一致性性能的体现.显色指数实际上就是显示物体真实颜色的能力，这里的真实颜色指的是在太阳光下照射所反映出的颜色。
显色指数与色温是有关系的，一般而言，色温越低显色指数越高，白炽灯就是100，节能灯通常在75-90之间。
显色指数反映了照明体复现颜色的能力,根据人们的生活习惯,认为日光下看到的颜色为物体的真实颜色.色坐标和容差\色温是有关系的,坐标确定后容差和色温也就确定.但他们和现色指数无关.控制它们主要是要稳定制灯工艺,特别是粉层厚薄和真空度,充氩量.然后用荧光粉进行调配,不要随意更换荧光粉厂家.色坐标与色容差是有关系的，色坐标是根据色标图而算出来的，色差就是实际测出的色坐标与标准的差。
色差大从一方面来说也就是你的灯管的稳定性怎么样，以我的经验，你可以去检查一下氩气是否达到工艺要求(氩气适当多一些可增强灯管的一致性)，由于T5是自动圆排机，所以也要检查一下系统的真空度是否良好(真空度差也会使颜色产生较大的差异，最后去测一下，圆排机烘箱的上下端温度差是否在40以内。
白光LED光通量随色坐标增大而增加研究了在蓝光芯片加黄色荧光粉制备白光LED方法中,色坐标位置对光通量的影响。
在同样蓝光功率条件下,我们对标准白光点(色坐标x=0.33±0.05,y=0.33±0.05)附近不同色坐标位置的光通量进行了计算。
假设(0.325,0.332)位置流明效率为100 lm/W,计算得出,最大光通量对应的色坐标位置为(0.35,0.38),光通量为112 lm;最小光通量对应的色坐标位置为(0.29,0.28),光通量为93.5 lm。
led 显色指数LED作为一种新型照明光源，其显色指数引起了广泛关注。
显色指数是衡量LED光源光照效果的一个重要参数，它直接影响到光照物体颜色的真实呈现。
本文将从以下几个方面介绍LED显色指数的相关知识，帮助大家更好地理解和应用这一概念。
一、LED显色指数的含义和作用LED显色指数（Color Rendering Index，简称CRI）是用来评估光源照射下物体颜色失真程度的指标。
显色指数越高，光源照射下的物体颜色越接近自然颜色。
LED显色指数的作用在于，它能帮助我们选择更符合实际需求的光源，提高光照效果和舒适度。
二、LED显色指数的分类及标准LED显色指数通常分为两类：一般显色指数（Ra）和特殊显色指数（R9、R15、R20等）。
其中，一般显色指数Ra代表光源整体的颜色还原性能，特殊显色指数则针对特定颜色（如红色、绿色等）的还原性能。
在国际上，LED显色指数有一个公认的标准，即美国能源之星（ENERGY STAR）认证。
在我国，LED显色指数的标准为GB/T 24847-2009《灯具用光源性能评估》。
三、如何选择合适的LED显色指数选择LED显色指数时，需根据实际应用场景和需求来确定。
一般来说，显色指数越高，光照效果越接近自然光，但同时也意味着成本较高。
以下是一些建议供参考：1.家庭照明：可选择显色指数在80以上（Ra）的LED灯，以保证光照效果舒适、自然。
2.商业照明：根据场所特点，可选择显色指数在70-90（Ra）之间的LED 灯。
如超市、办公室等场所，可选择Ra值在70-80之间；高档餐厅、酒店等场所，可选择Ra值在80-90之间。
3.工业照明：显色指数在60-70（Ra）之间的LED灯适用于一般工业场所，如仓库、厂房等。
特殊要求的场所可根据实际需求选择更高或更低显色指数的LED灯。
四、不同显色指数LED的应用场景1.高显色指数LED（Ra>90）：适用于博物馆、画廊、艺术品展示等需要高度还原物体颜色的场合。

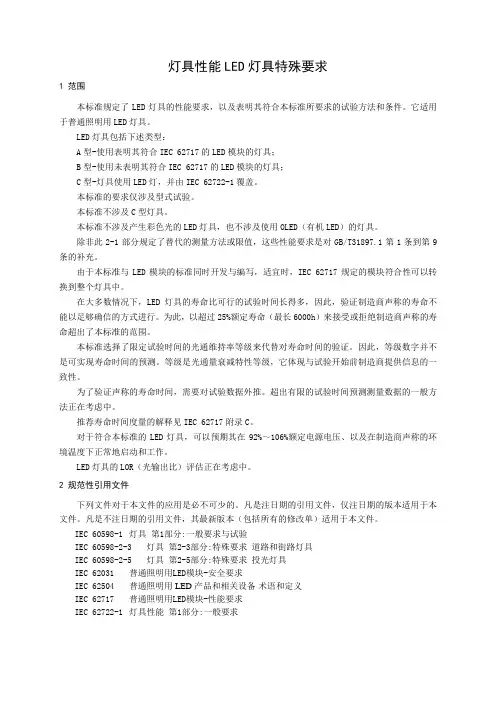

灯具性能LED灯具特殊要求1 范围本标准规定了LED灯具的性能要求，以及表明其符合本标准所要求的试验方法和条件。
它适用于普通照明用LED灯具。
LED灯具包括下述类型：A型-使用表明其符合IEC 62717的LED模块的灯具；B型-使用未表明其符合IEC 62717的LED模块的灯具；C型-灯具使用LED灯，并由IEC 62722-1覆盖。
本标准的要求仅涉及型式试验。
本标准不涉及C型灯具。
本标准不涉及产生彩色光的LED灯具，也不涉及使用OLED（有机LED）的灯具。
除非此2-1部分规定了替代的测量方法或限值，这些性能要求是对GB/T31897.1第1条到第9条的补充。
由于本标准与LED模块的标准同时开发与编写，适宜时，IEC 62717规定的模块符合性可以转换到整个灯具中。
在大多数情况下，LED灯具的寿命比可行的试验时间长得多，因此，验证制造商声称的寿命不能以足够确信的方式进行。
为此，以超过25%额定寿命（最长6000h）来接受或拒绝制造商声称的寿命超出了本标准的范围。
本标准选择了限定试验时间的光通维持率等级来代替对寿命时间的验证。
因此，等级数字并不是可实现寿命时间的预测。
等级是光通量衰减特性等级，它体现与试验开始前制造商提供信息的一致性。
为了验证声称的寿命时间，需要对试验数据外推。
超出有限的试验时间预测测量数据的一般方法正在考虑中。
推荐寿命时间度量的解释见IEC 62717附录C。
对于符合本标准的LED灯具，可以预期其在92%～106%额定电源电压、以及在制造商声称的环境温度下正常地启动和工作。
LED灯具的LOR（光输出比）评估正在考虑中。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC 60598-1 灯具第1部分:一般要求与试验IEC 60598-2-3 灯具第2-3部分:特殊要求道路和街路灯具IEC 60598-2-5 灯具第2-5部分:特殊要求投光灯具IEC 62031 普通照明用LED模块-安全要求IEC 62504 普通照明用LED产品和相关设备-术语和定义IEC 62717 普通照明用LED模块-性能要求IEC 62722-1 灯具性能第1部分:一般要求3术语和定义IEC 62717和IEC 62504给出的术语和定义以及下述术语和定义适用于本文件。
一、灯光技术参数补充说明LED教室灯参数：1、LED教室灯为一体式背发光防眩设计灯具，整体尺寸：长≥1100mm、宽≥290mm，为提高产品的整体视觉效果和结构的稳定性，外框为一体成型金属框，平整、无凹陷和毛刺，不接受拼角方案，从安全考虑，产品四角应为R圆角，不接受直角，无漏光现象，表面均匀、光洁，无流挂；2、为保证灯具长时间吊装不形变，防止材料老化带来安全隐患，LED教室灯具背板须为金属材质，拒绝使用塑料背板。
背板表面做喷涂或阳极氧化工艺处理；3、LED教室灯的额定功率：36±2W、功率因数：PF≥0.95；4、LED教室灯的色温：5000K±200K，色容差：≤2 SDCM，显色指数（Ra)：≥90，R9≥90，R12≥80；5、LED教室灯的灯具光效≥90lm/W；6、LED教室灯频闪检测结果为：“无显著影响”或“无危害类”；7、LED教室灯的蓝光危害等级：无危险类（RG0）；8、为达到优质光环境，LED教室灯采用光学透镜+扩散膜+格栅三级防眩设计，以提高教室照明舒适度和桌面的均匀度，格栅应做镀铝处理，且格栅采用双弧抛物面结构，增加灯具出光的反射效率；9、为使教室课桌面达到最佳的照度均匀度与防眩效果，护眼LED教室灯的平均光束角（50%）为110±5°；10、为提高灯具使用寿命，LED教室灯应采用优质光源，光源标称额定功率应为灯具实际输出功率的3.5倍以上；11、LED教室灯为全封闭式结构，确保灰尘、蚊虫、蜘蛛等不能进入灯具内部结构，外部易清理，整灯防护等级≥IP40；12、为提高整个教室的视觉效果，LED教室灯要求背部发光，上出光比例>10%；13、为达到上下出光的色温一致(上下色温不能大于150K)，上下出光的光源要一致，且为避免上出光影响整灯光衰，教室灯的上出光设计宜采用背部光源方式；14、教室整体的光环境符合GB 7793-2010《中小学校教室采光和照明卫生标准》的要求；维持系数为：0.8，课桌面维持平均照度≥350Lux，课桌面照度均匀度≥0.9，教室的统一眩光值UGR≤10；教室的功率密度≤6W/㎡（不含黑板灯）；15、LED教室灯的光生物危害应符合GB/T 20145-2006要求，教室灯光生物安全检测为“无危险类”；16、LED教室灯产品质量稳定，使用寿命时间长，寿命≥50000小时；17、采用吊装，固定吊杆。

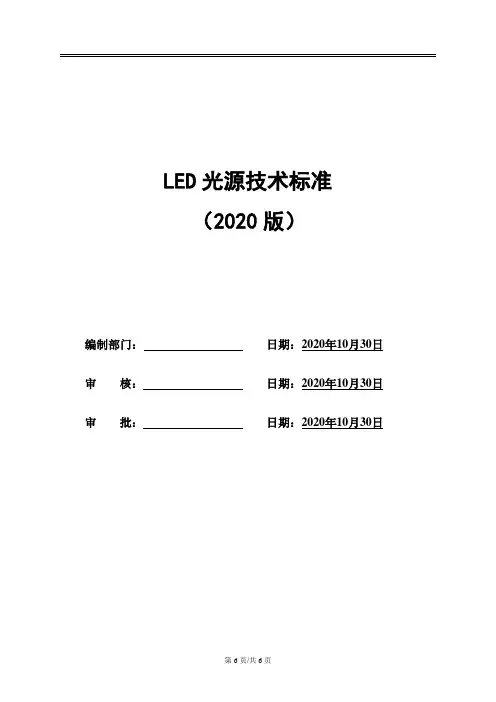

LED光源技术标准（2020版）编制部门：日期：2020年10月30日审核：日期：2020年10月30日审批：日期：2020年10月30日目录1.总则 (2)2.技术标准 (2)3.资料呈审 (2)4.技术要求 (2)5.产品标志 (4)6.包装、运输和储存 (4)7.封样要求 (4)8.进场验收 (5)1.总则投标方提供的LED灯具均应通过国家检测认证（3C认证），产品质优，安全可靠。
投标方提供的LED灯具均应符合技术和设计要求，并通过相关验收。
产品及所有元器件必须是全新未使用过的2.技术标准①GB 50034-2013 《建筑照明设计标准》；②GB 24906-2010《普通照明用50V以上自镇流LED灯安全要求》；③GB/T 24908-2010《普通照明用自镇流LED灯性能要求》；④GB/T 20145-2006《灯和灯系统的光生物安全性》；⑤GB 24819-2009《普通照明用LED模块安全要求》；⑥GB/T 24823-2017《普通照明用LED模块性能要求》；⑦ B/T 24824-2009《普通照明用LED模块测试方法》；⑧中国国家标准及其它被普遍认可的标准；⑨由招标人认可的其他国家的其他权威标准，这些标准应为最新标准，投标人应及时提供给招标人；⑩投标人遵守不仅限于此规格书中的标准时，要求及时解释清楚，获得招标人书面认可后，投标人推荐的标准和制造规范等效或适用于此技术规格书，招标人根据评估情况接受。
投标人须阐明其替换的标准或其实际使用的标准并提供所推荐的标准和制造规范。
3.资料呈审②产品出厂合格证；②产品检测报告；③提供主要原材料、芯片制造商名称及产地、质量证明文件和出厂检验合格证明文件；④产品3C认证。
4.技术要求①灯具外观要求：涂漆色泽均匀，无气孔、无裂缝、无杂质；涂层必须紧紧的粘附在基础材料上；LED灯具各部件机壳表面应光洁、平整，不应有划伤、裂缝、变形等缺陷。
②灯具材料要求：灯具各部件的使用材料及其结构设计应符合国家3C标准要求，LED照明灯具由LED光源、灯具、驱动电源及实现装置功能和现场安装所必需的器件组成，开关电源具有过流、过压、过温保护功能；芯片可选品牌为科锐、流明、欧司朗、晶元；灯体材质为压铸铝+PC。
led灯的色度参数色度参数是用来描述LED灯的颜色特性的一组参数。
常见的色度参数包括色温、色容差、色彩饱和度、显色指数等。
色温是描述光源颜色特性的参数，一般用单位K（开尔文）表示。
常见的LED灯色温包括暖白光（2700K-3000K）、中性白光（4000K-4500K）和冷白光（6000K-6500K）等。
不同色温的LED灯适用于不同的环境需求，比如暖白光适用于卧室、客厅等需要温馨氛围的场所，冷白光适用于办公室、厨房等需要明亮清晰的场所。
色容差指的是LED灯发出的光与理论光的色差程度。
色容差一般用单位数值表示，数值越低表示色差越小，色彩还原越准确。
色容差的大小取决于LED灯的制造工艺和光源的品质。
对于普通家庭使用的LED灯来说，色容差一般控制在5以下即可满足一般需求。
色彩饱和度是描述LED灯颜色饱和程度的参数，一般用百分比表示。
高饱和度的LED灯颜色鲜艳亮丽，适用于创意装饰、舞台灯光等需要彩色光源的场所。
显色指数（CRI）是用来评价光源对物体真实颜色还原能力的参数。
显色指数的取值范围为0-100，数值越大表示对物体颜色还原能力越好。
一般来说，显色指数在80以上可以满足大多数场景的需求，但对于一些特殊场所，如博物馆、艺术展览等需要更高显色指数来还原物体真实颜色。
此外，还有一些其他的色度参数，比如色坐标（x、y、u'、v'）、色纯度等用来描述LED灯颜色特性的参数。
色坐标用于确定LED灯发出的光在CIE色度图中的位置，从而可以确定灯光的色调。
色纯度则是描述光源颜色纯度的参数，也可以用来评价光源对物体颜色的还原能力。
综上所述，LED灯的色度参数是描述LED灯颜色特性的一组参数，包括色温、色容差、色彩饱和度、显色指数等。
这些参数可以帮助用户选择适合的光源，并满足不同场所和需求的照明要求。
在选择LED灯时，可以根据实际需求参考这些参数，以确保选购到合适的LED灯。

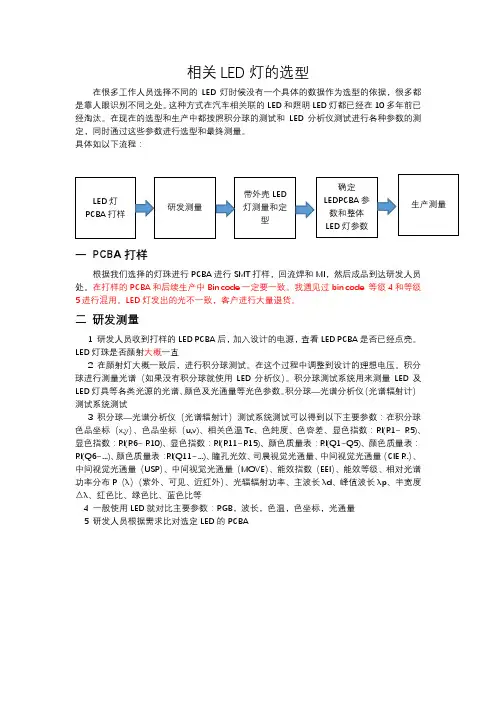

相关LED灯的选型在很多工作人员选择不同的LED灯时候没有一个具体的数据作为选型的依据，很多都是靠人眼识别不同之处。
这种方式在汽车相关联的LED和照明LED灯都已经在10多年前已经淘汰。
在现在的选型和生产中都按照积分球的测试和LED分析仪测试进行各种参数的测定，同时通过这些参数进行选型和最终测量。
具体如以下流程：一PCBA打样根据我们选择的灯珠进行PCBA进行SMT打样，回流焊和MI，然后成品到达研发人员处。
在打样的PCBA和后续生产中Bin code一定要一致。
我遇见过bin code 等级4和等级5进行混用。
LED灯发出的光不一致，客户进行大量退货。
二研发测量1 研发人员收到打样的LED PCBA后，加入设计的电源，查看LED PCBA是否已经点亮。
LED灯珠是否颜射大概一直2 在颜射灯大概一致后，进行积分球测试。
在这个过程中调整到设计的理想电压。
积分球进行测量光谱（如果没有积分球就使用LED分析仪）。
积分球测试系统用来测量LED及LED灯具等各类光源的光谱、颜色及光通量等光色参数。
积分球—光谱分析仪（光谱辐射计）测试系统测试3 积分球—光谱分析仪（光谱辐射计）测试系统测试可以得到以下主要参数：在积分球色品坐标（x,y）、色品坐标（u,v)、相关色温Tc、色纯度、色容差、显色指数：RI(R1~ R5)、显色指数：RI(R6~ R10)、显色指数：RI(R11~R15)、颜色质量表：RI(Q1~Q5)、颜色质量表：RI(Q6~...)、颜色质量表：RI(Q11~...)、瞳孔光效、司晨视觉光通量、中间视觉光通量（CIE R.）、中间视觉光通量（USP）、中间视觉光通量（MOVE）、能效指数（EEI）、能效等级、相对光谱功率分布P（λ）（紫外、可见、近红外）、光辐辐射功率、主波长λd、峰值波长λp、半宽度△λ、红色比、绿色比、蓝色比等4 一般使用LED就对比主要参数：RGB，波长，色温，色坐标，光通量5 研发人员根据需求比对选定LED的PCBA积分球—光谱分析仪LED分析仪三带外壳LED灯测量和定型1 在PCBA调试完成后，组装对应的外壳，再次进行整体LED灯测量，测试出主要的RGB，波长，色温，色坐标，光通量2 在这个测试中得到整体LED灯的参数，确定参数满足生产。
