哪些参数的变化会引起调节级压力和调节级温度的变化

第一章一.概念题:级:由一列喷嘴叶栅和紧邻其后的一列动叶栅所组成的热能到机械能转换的基本单元。

反动度:蒸汽在动叶中的理想焓降与级的滞止理想焓降之比。

部分进气度:工作喷嘴所占的弧段长度与整个圆周长之比。

速度比：级的圆周速度u与喷嘴出口速度c1或与级的假想出口速度ca的比值。

级的最佳速度比:对应轮周效率最高点的速度比。

级的轮周效率:单位蒸汽量流过某级时所产生的轮周功Pu1与蒸汽在该级中所具有的理想能量E0之比。

级的相对内效率:级的有效焓降与级的理想能量之比。

w1,w2大小比较:w1=(c12+u2-2uc1cosα1)½w2=ψ(2(h1-h2t)+w12)½=(2Δh b*)½=(c22+u²+2u1c1cosα2*)½纯冲动级:Ωm=0, Δh=0,w2=ψw1反动级: Ωm=0.5,Δh n=Δh b=Δh t*/2,α2=90°时，w1=w2cosβ2*冲动级: Ωm=0.05∽0.20,可大可小，具体计算。

各种级的最佳速度比:纯冲动级:X1＝COSα1/2 反动级:X1＝COSα 1冲动级:X1＝COSα1/2(1-Ωm) 复数级:X1=COSα1/4二.综合性题:1.级的分类与特点:（一）按反动度分1.纯冲动级Ωm＝0的级，Δhb＝0, Δh*n= Δh*t，做功能力较大，但效率较低。

2.冲动级（带反动度的冲动级）Ωm＝0 .05～0.20的级，Δhb＞0, 但Δhb＜Δhn，做功能力和效率介于纯冲动级和反动级之间。

3.反动级Ωm≈0 .5的级，Δhb＝Δhn，动、静叶型相同，做功能力较小，但效率高。

（二）按能量转换过程分1.速度级以利用蒸汽流速为主的级，有双列和多列之分。

双列速度级又称复速级。

复速级做功能力比单列冲动级大，但效率低。

2.压力级以利用级组中合理分配的压力降（焓降）为主的级，又称单列级。

做功能力较小，但效率高。

（三）按负荷变化时通流面积是否改变分1.调节级喷嘴调节的汽轮机的第一级，负荷变化时，其通流面积是改变的。

汽轮机的级: 汽轮机的级是汽轮机中由一列静叶栅和一列动叶栅组成的将蒸汽热能转换成机械能的基本工作单元。

级的余速损失: 汽流离开动叶通道时具有一定的速度，且这个速度对应的动能在该级内不能转换为机械功，称余速损失滑销系统: 保证汽缸定向自由膨胀，保持汽缸与转子中心位置一致汽耗微增率: 每增加单位功率需多增加的汽耗量。

迟缓率: 1n 、2n 分别表示在机组同一功率下的最高和最低转速0n 时汽轮机的额定转速压比: 喷嘴后的压力与喷嘴前的滞止压力之比速度系数: ：在喷嘴出口处蒸汽的实际速度比理论速度速比: 动叶圆周速度u 与喷嘴出口速度c1之比x1=u/c1。

最佳速比: 轮周效率最大时的速度比称为最佳速度比。

反动度: 动叶的理想比焓降与级的理想比焓降的比值。

表示蒸汽在动叶通道内膨胀程度大小的指标。

轮周效率: 1kg 蒸汽在轮周上所作的轮周功Wu 与整个级所消耗的蒸汽理想能量Eo 之比。

轮周功率: 单位时间内蒸汽推动叶轮旋转所作出的机械功。

轮周损失: 喷嘴出口气流的实际比焓值h1与理想比焓值h1t 之差速度变动率：汽轮机空负荷时对应的最大转速nmax 和额定负荷时所对应的最小转速nmin 之差与与汽轮机额定转速n0之比凝汽器冷却倍率: 进入凝汽器的冷却水量与进入凝汽器的蒸汽量的比值称为凝汽器的冷却倍率。

表明冷却水量是被凝结蒸汽量的多少倍又称循环倍率M=Dw/Dc级按照不同角度的分类：按能量转换特点分为纯冲动级、冲动级、反动级、复速级等几种汽轮机的两大作用原理及其特点：冲动作用原理 冲动力推动动叶做功。

特点：蒸汽只在喷嘴中膨胀。

反动作用原理反动力推动动叶做功。

特点：蒸汽在喷嘴、动叶都膨胀。

1.级的临界状态（蒸汽在膨胀流动过程中，在汽道某一截面上达到当地声速的气流速度称为临界速度。

这时汽流所处的状态称为临界状态，汽流的参数称为临界参数。

）2.滞止状态（气体在流动的过程中，因受到某种物体的阻碍，而流速降低为零的过程称为绝热滞止过程，此时气体的状态为滞止状态）3.切部分的作用及膨胀条件：导向作用和膨胀作用；条件：叶栅后的压力P1小于临界压力P1c 大于极限膨胀压力P1d （P1d< P1<P1c ）4.多级汽轮机的特点：（1整机功率较大2每级承担的焓降较小，各级都可以在最佳速比下工作3利用重热现象，余速利用4多级汽轮机相对内效率，绝对内效率明显提高5多级汽轮机单位功率的投资降低）提高单机功率的途径：（多缸、多排气口、提高初温初压、双轴、降低转速）（1）、提高新蒸汽参数、降低终参数；（2）采用高强度、低质量密度的合金材料；（3）采用多排气口；（4）采用低转速；（5）提高机组的相对内效率；（6）采用给水回热循环；（7）采用中间再热循环。

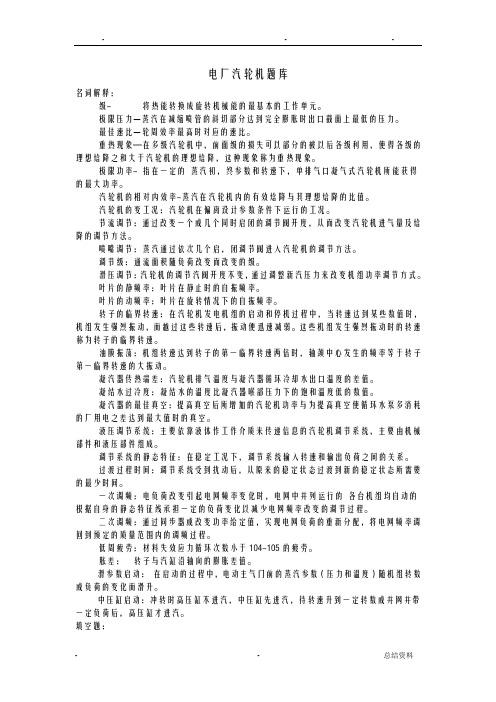

电厂汽轮机题库名词解释：级- 将热能转换成旋转机械能的最基本的工作单元。

极限压力—蒸汽在减缩喷管的斜切部分达到完全膨胀时出口截面上最低的压力。

最佳速比—轮周效率最高时对应的速比。

重热现象—在多级汽轮机中，前面级的损失可以部分的被以后各级利用，使得各级的理想焓降之和大于汽轮机的理想焓降，这种现象称为重热现象。

极限功率- 指在一定的蒸汽初，终参数和转速下，单排气口凝气式汽轮机所能获得的最大功率。

汽轮机的相对内效率-蒸汽在汽轮机内的有效焓降与其理想焓降的比值。

汽轮机的变工况：汽轮机在偏离设计参数条件下运行的工况。

节流调节：通过改变一个或几个同时启闭的调节阀开度，从而改变汽轮机进气量及焓降的调节方法。

喷嘴调节：蒸汽通过依次几个启，闭调节阀进入汽轮机的调节方法。

调节级：通流面积随负荷改变而改变的级。

滑压调节：汽轮机的调节汽阀开度不变，通过调整新汽压力来改变机组功率调节方式。

叶片的静频率：叶片在静止时的自振频率。

叶片的动频率：叶片在旋转情况下的自振频率。

转子的临界转速：在汽轮机发电机组的启动和停机过程中，当转速达到某些数值时，机组发生强烈振动，而越过这些转速后，振动便迅速减弱。

这些机组发生强烈振动时的转速称为转子的临界转速。

油膜振荡：机组转速达到转子的第一临界转速两倍时，轴颈中心发生的频率等于转子第一临界转速的大振动。

凝汽器传热端差：汽轮机排气温度与凝汽器循环冷却水出口温度的差值。

凝结水过冷度：凝结水的温度比凝汽器喉部压力下的饱和温度低的数值。

凝汽器的最佳真空：提高真空后所增加的汽轮机功率与为提高真空使循环水泵多消耗的厂用电之差达到最大值时的真空。

液压调节系统：主要依靠液体作工作介质来传递信息的汽轮机调节系统，主要由机械部件和液压部件组成。

调节系统的静态特征：在稳定工况下，调节系统输入转速和输出负荷之间的关系。

过渡过程时间：调节系统受到扰动后，从原来的稳定状态过渡到新的稳定状态所需要的最少时间。

一次调频：电负荷改变引起电网频率变化时，电网中并列运行的各台机组均自动的根据自身的静态特征线承担一定的负荷变化以减少电网频率改变的调节过程。

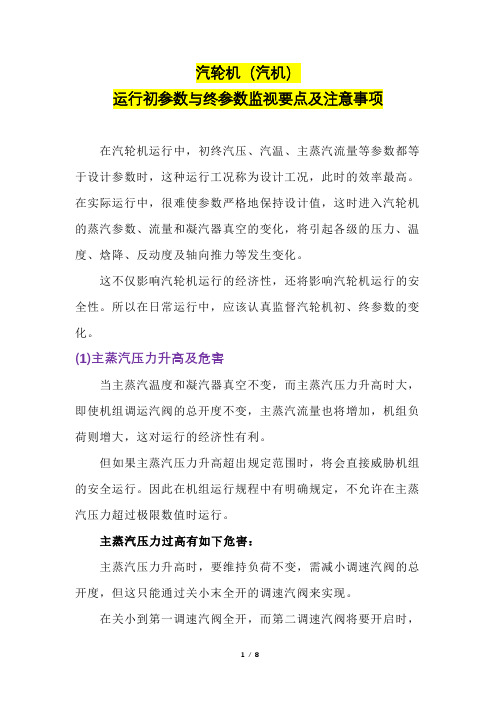

汽轮机（汽机）运行初参数与终参数监视要点及注意事项在汽轮机运行中，初终汽压、汽温、主蒸汽流量等参数都等于设计参数时，这种运行工况称为设计工况，此时的效率最高。

在实际运行中，很难使参数严格地保持设计值，这时进入汽轮机的蒸汽参数、流量和凝汽器真空的变化，将引起各级的压力、温度、焓降、反动度及轴向推力等发生变化。

这不仅影响汽轮机运行的经济性，还将影响汽轮机运行的安全性。

所以在日常运行中，应该认真监督汽轮机初、终参数的变化。

(1)主蒸汽压力升高及危害当主蒸汽温度和凝汽器真空不变，而主蒸汽压力升高时大，即使机组调运汽阀的总开度不变，主蒸汽流量也将增加，机组负荷则增大，这对运行的经济性有利。

但如果主蒸汽压力升高超出规定范围时，将会直接威胁机组的安全运行。

因此在机组运行规程中有明确规定，不允许在主蒸汽压力超过极限数值时运行。

主蒸汽压力过高有如下危害：主蒸汽压力升高时，要维持负荷不变，需减小调速汽阀的总开度，但这只能通过关小末全开的调速汽阀来实现。

在关小到第一调速汽阀全开，而第二调速汽阀将要开启时，蒸汽在调节级的焓降最大，会引起调节级动叶片过负荷，甚至可能被损伤。

未级叶片可能过负荷。

主蒸汽压力升高后，由于蒸汽比容减小，即使调速汽阀开度不变，主蒸汽流量也要增加，再加上蒸汽的总焓降增大，将使末级叶片过负荷，所以，这时要注意控制机组负荷。

主蒸汽温度不变，只是主蒸汽压力升高，将使末几级的蒸汽湿度变大，机组末几级的动叶片被水滴体刷加重。

承压部件和紧固部件的内应力会加大。

主蒸汽压力升高后，主蒸汽管道、自动主汽阀及调速汽阀室、汽缸、法兰、螺栓等部件的内应力都将增加，这会缩短其使用寿命，甚至造成这些部件变形或受到损伤。

由于主蒸汽压力升高会带来许多危害，所以当主蒸汽压力超过允许的变化范围时，不允许在此压力下继续运行。

若主蒸汽压力超过规定值，应及时联系锅炉值班员，使它尽快恢复到正常范围;当锅炉调整无效时，应利用电动主闸阀节流降压。

电厂汽轮机组变负荷运行安全经济性分析摘要：汽轮机组变负荷运行通常采用定压和滑压行两种运行方式，不同机组、不同运行方式都会对运行安全与经济性产生影响。

要提升运行质量，就要对相关问题做分析研究。

本文对机组变负荷下的定压和滑压行两种运行方式做安全与经济性两方面的对比分析。

关键词：电厂汽轮机组；变负荷运行；安全性；经济性；分析1.背景与现状国家经济发展与政策调整，使电力分配发生很大改变，随着电力负荷峰谷差值加大，大容量汽轮机组开始变负荷运行，使研究更加紧迫。

大型的汽轮机变工况运行时，不同机组运行方式和初压等参数对机组安全、经济性有很大影响。

变工况状态下，汽轮机有定压和滑压行两种运行方式。

定圧运行由于在部分负荷存在较大节流损失与效率降低，在过去小机组上较多采用。

如今汽轮机变负荷状态多使用滑压运行，不过相关资料表述，20-66万千瓦汽轮机在低负荷运行情况下采用滑压方式能实现良好运行热效率。

但电厂机组在一些负荷状态下，滑压所提高机组内效率与降低的水泵能耗所带来的经济性远不够抵偿循环热效率下降损失。

近年来为了兼顾电网负荷调峰需求、热经济性与安全性，大容量、高参数机组多采用复合滑压运行方式，获得了良好效益。

2.滑压运行与定压运行比较2.1定压运行是在进汽参数如新蒸汽压力、湿度不变的前提下，改变进汽调节阀开度调节机组负荷的运行方式。

汽轮机的滑压运行是指汽轮机在改变负荷过程中，调速汽门开度不变，保持进汽面积不变，而通过锅炉调节改变蒸汽压力的一种运行方式。

2.2机组变负荷时，由于主蒸汽温度及再热蒸汽温度变化小，所以金属部件的温度变化相应减小，从而降低了部件的热应力，能较快地进行增减负荷，提高了机组对负荷的适应能力，延长了部件的使用寿命。

2.3减少给泵功耗，机组若采用滑压运行，当负荷降低时，锅炉给水流量减少，压力降低，因而，给泵可在较低转速下运行，从而降低了给泵功耗。

由此可见，滑压运行使机组带负荷时热效率提高，高压汽轮机热应力减小。

浅谈蒸汽参数对汽轮机运行影响摘要：汽轮机运行时，蒸汽参数在一定范围内波动，在运行上不仅是允许的而且实际上也是难以避免的。

这种波动在允许范围内变化时，只影响汽轮机的经济性，不影响汽轮机机组的安全性，但当这种波动超过偏差允许的范围时，不但会引起汽轮机功率及各项经济指标的变化，还可能使汽轮机通流部分某些零部件的受力状况发生变化，危及汽轮机的安全性。

关键词：蒸汽参数汽轮机运行影响一、主蒸汽温度对汽轮机运行的影晌1、机组运行中，主蒸汽温度降低对汽轮机安全与经济性都是不利的。

一方面由于汽温降低蒸汽的理想熔降减小，排汽湿度增大，效率降低;另一方面，温度降低时若维持额定负荷，则蒸汽的理想流量的增加对末级叶片极为不利。

汽温降低还会使汽轮机各级反动度增加、轴向推力增大。

具体说来:主蒸汽温度下降，可使蒸汽在汽轮机中的熔降减少，要维持原出力会使蒸汽流量增大，汽耗增大，经济性下降。

主蒸汽温度急剧下降，使汽轮机末级的蒸汽湿度增加，加剧了本几级叶片的冲蚀，缩短了叶片的使用寿命。

主蒸汽温度急剧下降，会引起汽轮机各金属部件温差增大，热应力和热变形也随粉增加，且胀差会向负的方向变化，因此机组振动加剧，严重时会发生动、静摩擦。

主蒸汽温度骤降，往往是发生水冲击事故的预兆，会引起轮子轴向推力增加，一旦导致水冲击，则机组就要受到损害.后果极其严重。

2、措施在运行规程中严格地规定了主蒸汽温度允许升高的极限值。

一般允许汽温变化+5℃一-10℃。

当汽温超过规定值时，应及时联系锅炉进行调整，汽机值班入员应加强监视，同时配合做好各项工作。

若调整无效，汽温升高超过规定的最大允许值，应按规程规定紧急停机。

二、主蒸汽压力对汽轮机运行的影响1、主蒸汽压力是单元机组在运行中必须监视和调节的主要参数之一。

汽压的不正常波动对机组的安全、经济性都有很大影响。

主气温度不变，主蒸汽压力升高，机组的末几级的蒸汽湿度增大，使末几级动叶的工作条件恶化，水冲刷加重。

对于高温、高压机组来说，主蒸汽压力升高0.5MP，气湿度增加2%。

主汽压力和调节级压力之间有何联系？机组正常运行中，调节级压力和主汽压力的关系并不大，当保持调门开度不变的情况下，调节级压力随主汽压力的升高而升高。

但是咎其根本原因是因为主汽流量的变化，更准确的说是汽机的进汽量直接影响调节级压力的变化，因为调节级压力始终和进汽量呈正比线性关系，故我们的主蒸汽流量一般都是通过调节级压力经经验公式加以修正后换算而来的。

所以，运行中有高调门突关,当时主汽压力上升,但是汽机进汽量是明显减少的，故调节级压力是下降的。

机组运行中主、再热蒸汽流量是怎么测量的？1.主蒸汽流量和再热蒸汽流量不是通过测量原件测量出来的，而是通过计算得来的。

2.主蒸汽流量是运用弗留格尔公式计算并结合运行实践经验修正而来。

是用汽机第一级后压力（即调节级压力）换算过来的，因该压力与流经汽轮机高压缸的蒸气流量成正比。

汽机第一级即调节级压力）后有三个压力测量元件，取中后经第一级蒸汽温度修正，再加上高压旁路流量即得到主蒸汽流量。

3.再热蒸汽流量是通过主蒸汽流量再减去一段抽汽量、二段抽汽量及主汽至小机流量（如果有）加上高压调门阀杆漏汽量得到。

其中一段抽汽量、二段抽汽量通过能量平衡公式计算得到，阀杆漏汽量根据经验公式计算得到，主汽至小机流量是直接测量得到的。

什么是汽轮机调节级？1.汽轮机调节级汽轮机是由蒸汽冲动做功，带动发电机旋转发出电能的设备，是发电厂三大主设备之一。

一个喷嘴栅和一个动叶栅组成了汽轮机的一个基本组成结构—汽轮机的级，很多级便组成了一个多级汽轮机。

人们通常把汽轮机的第一级叫做调节级，也称速度级。

在结构上，它通常比其它压力级直径大。

调节级的通流面积由于部分进汽可以随负荷变化而改变，达到调节的作用，因此被称为调节级。

由于从调节级喷嘴内喷出的蒸汽是主蒸汽经调节级喷嘴减压降温而来，因此此时的蒸汽具有很高的流速。

在很大程度上，蒸汽对调节级叶轮的做功就是靠非常大的汽流速度冲击而获得，因此，监视调节级压力则具有非常重要的意义。
