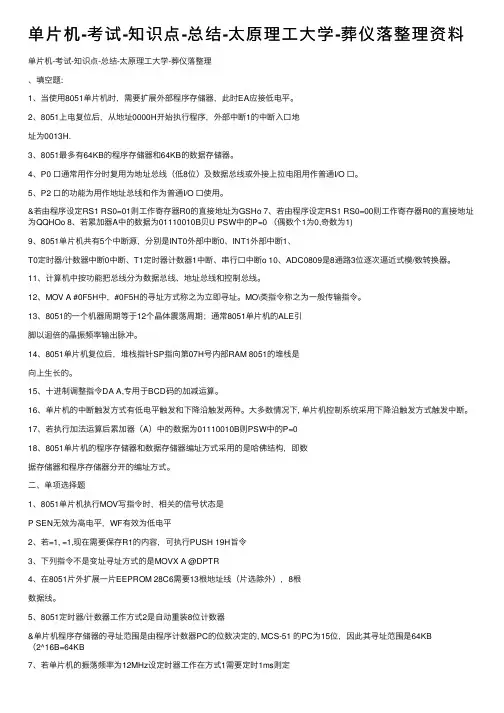

单片机 考试 知识点 总结 太原理工大学 葬仪落整理

第一章绪论1、电力电子技术的核心是电能形式的变换和控制，并通过电力电子装置实现其应用。

2、电力电子装置定义：以满足用电要求为目标，以电力半导体器件为核心，通过合理的电路拓扑和控制方式，采用相关的应用技术对电能实现变换和控制的装置。

3、电力电子控制系统：电力电子装置和负载组成的闭环控制系统称为电力电子控制系统。

4、电力电子装置的主要类型：AC/DC变换器（整流器）DC/DC变换器（采用PWM控制的变换器也叫直流斩波器）AC/AC变换器（输入输出频率相同叫做交流调压器，频率变化叫变频器）DC/AC变换器（逆变器）静态开关（静态开关通、断时没有触点动作，从而消除了电弧的危害。

且静态开关由电子电路控制，自动化程度高。

）5、电力电子装置的应用（1）直流电源装置：通信电源、充电电源、电解电镀直流电源、开关电源（2）交流电源装置：交流稳压电源、通用逆变电源、不间断电源UPS（3）特种电源装置：静电除尘用高压电源、超声波电源、感应加热电源、焊接电源（4）电力系统用装置：高压直流输电、无功功率补偿装置和电力有源滤波器、电力开关（5）电机调速用电力电子装置：直流、交流（6）其他实用装置：电子整流器和电子变压器、空调电源、微波炉、应急灯等电源6、电力电子装置的发展前景：交流变频调速、绿色电力电子装置、电动车、新能源发电、信息来源7、半导体电力电子开关器件：电力二极管、晶闸管、电力晶体三极管、电力场效应晶体管、绝缘门极双极型晶体管IGBT8、电力转换模块：把同类或不同类的一个或多个开关器件按一定的拓扑结构及转换功能连接并封装在一起的开关器件组合体。

功率集成电路PIC：将电力电子开关器件与电力电子变换器控制系统中的某些环节制作在一个整体上，就叫功率集成电路。

电源管理集成电路：可以提供各种方式来控制电源转换并管理各种器件的集成电路。

9、散热：（1）为什么要散热？答:PN结是电力电子器件的核心，PN结的性能与温度密切相关，因而每种器件都规定最高允许结温，器件运行不得超过这个温度，否则许多特性参数改变，甚至使器件永久性烧坏，不散热，100A的二极管长时间流过50A也可能被烧坏。

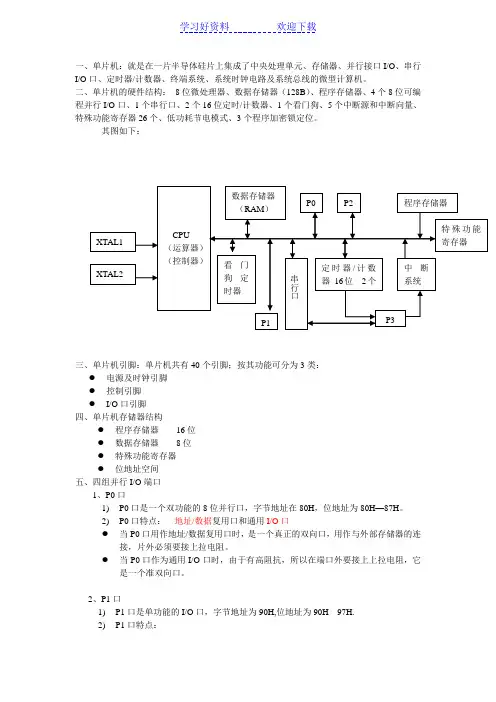

一、单片机：就是在一片半导体硅片上集成了中央处理单元、存储器、并行接口I/O、串行I/O口、定时器/计数器、终端系统、系统时钟电路及系统总线的微型计算机。

二、单片机的硬件结构：8位微处理器、数据存储器（128B）、程序存储器、4个8位可编程并行I/O口、1个串行口、2个16位定时/计数器、1个看门狗、5个中断源和中断向量、特殊功能寄存器26个、低功耗节电模式、3个程序加密锁定位。

其图如下：三、单片机引脚：单片机共有40个引脚；按其功能可分为3类：●电源及时钟引脚●控制引脚●I/O口引脚四、单片机存储器结构●程序存储器16位●数据存储器8位●特殊功能寄存器●位地址空间五、四组并行I/O端口1、P0口1)P0口是一个双功能的8位并行口，字节地址在80H，位地址为80H—87H。

2)P0口特点：地址/数据复用口和通用I/O口●当P0口用作地址/数据复用口时，是一个真正的双向口，用作与外部存储器的连接，片外必须要接上拉电阻。

●当P0口作为通用I/O口时，由于有高阻抗，所以在端口外要接上上拉电阻，它是一个准双向口。

2、P1口1)P1口是单功能的I/O口，字节地址为90H,位地址为90H---97H.2)P1口特点：●由于P1口内部有上拉电阻，没有高阻抗输入状态，所以不需要在片外接上拉电阻。

●P1口“读引脚”输入时，必须先向锁存器写入。

3、P2口1)P2口是一个双功能口，字节地址为A0H,位地址为A0H---A7H.2)P2口特点：与P1口的一样。

4、P3口略六、时钟电路与时序1、时钟电路设计图在书上35页图2-13.2、时钟周期：若时钟晶体的振荡频率为f osc,则时钟周期T=1/f osc。

3、机器周期：一个机器周期包括12个时钟周期。

即：T cy=12/f osc。

4、指令周期：单字节和双字节指令周期一般为单机器周期和双机器周期。

三字节指令周期都是双机器周期；乘、除指令周期4个机器周期。

七、复位操作和复位电路1、复位电路设计在书上37页图2-18或图2-19或图2-20.八、单片机最小系统设计如图九、keilC的使用方法：步骤：1、点击桌面快捷键Uv4，打开软件2、单击project出现下拉菜单，单击New uVison Project新建一个文件，在弹出的窗口下方文件名随便写（自定义），并保存好。

大学单片机基础知识点总结一、单片机概述单片机（Microcontroller Unit，MCU）是一种在单个集成电路中包含了处理器核心、存储器和各种外设的微控制器。

单片机通常用于嵌入式系统中，如家电、汽车电子系统等。

单片机具有体积小、功耗低和成本低等优点，因此在许多领域得到广泛应用。

二、单片机的组成1. CPU（Central Processing Unit，中央处理器）：单片机的处理器核心，负责执行程序并进行数据处理计算。

2. 存储器：包括程序存储器（Flash）和数据存储器（RAM），用于存储程序和数据。

3. 输入/输出（I/O）口：用于与外部设备进行通信，包括数字输入输出口和模拟输入输出口。

4. 定时器/计数器：用于产生定时器事件和进行时间测量。

5. 串行通信接口：用于与外部设备进行串行通信，包括UART、SPI和I2C等接口。

6. 外设接口：用于连接外部设备，如A/D转换器、D/A转换器、LCD等。

三、单片机的工作原理1. 程序存储器中存储着单片机的程序，程序记录了单片机的工作流程和指令集。

当单片机上电后，程序存储器中的程序会被加载到CPU中执行。

2. CPU执行程序时，会根据程序中的指令对数据进行处理和计算，并与外部设备进行交互。

3. 输入/输出口用于接收外部设备的输入信号或向外部设备输出数据。

4. 定时器/计数器用于产生定时器事件，实现定时功能。

5. 串行通信接口用于与外部设备进行串行通信，如与PC机进行通信或连接外部模块。

四、单片机的编程语言单片机的编程语言一般包括汇编语言和高级语言两种。

1. 汇编语言：汇编语言是单片机的底层语言，直接对应单片机的指令和硬件操作，编写的程序具有较高的执行效率。

2. 高级语言：高级语言包括C语言、C++等，通常通过编译器将高级语言程序转换成汇编语言程序，再通过汇编器生成最终的机器语言程序。

五、单片机的编程工具1. 编译器：用于将高级语言程序转换成汇编语言程序。

引言概述：单片机是嵌入式系统中常用的核心技术之一。

掌握单片机的基础知识点对于开发嵌入式系统和进行电子设计是至关重要的。

本文将详细阐述单片机的12个基础知识点，分为引脚相关、时钟与时序、中断、定时器与计数器、外设等五个大点进行阐述。

正文内容：一、引脚相关1. 引脚功能和命名规则：介绍单片机引脚的功能和常见的引脚命名规则，例如VCC、GND、IO口等。

2. 引脚电气特性：讲解单片机引脚的电气特性，包括输入输出特性、驱动能力、承受电流等。

3. 引脚模式选择和配置：介绍引脚模式选择和配置的方法和注意事项，包括输入模式、输出模式、推挽模式、开漏模式等。

4. 上拉和下拉电阻：详细解释上拉和下拉电阻的作用和使用场景，以及如何配置上拉和下拉电阻。

5. 外设引脚映射：介绍如何将外设与单片机的引脚进行映射，以实现外设的功能。

二、时钟与时序1. 时钟源和时钟分频：讲解单片机时钟源的选择和配置，以及时钟分频的原理和应用。

2. 时钟周期和机器周期：详细介绍时钟周期和机器周期的概念和计算方法，以及它们对程序执行时间的影响。

3. 中断周期和中断优先级：解释中断周期的含义和计算方法，以及中断优先级的设置和处理方法。

4. 延时与定时：阐述如何利用单片机的时钟和定时器来实现精确的延时和定时功能。

5. 同步和异步操作：介绍同步和异步操作的区别和应用场景，以及如何通过设置和配置单片机来实现同步和异步操作。

三、中断1. 中断的概念和原理：解释中断的概念和原理，以及中断服务程序的编写和调用方式。

2. 中断向量表：介绍中断向量表的作用和组成方式，以及如何在单片机中设置中断向量表。

3. 外部中断和内部中断：详细阐述外部中断和内部中断的特点和使用方法，以及它们在嵌入式系统中的应用。

4. 中断屏蔽和中断优先级：讲解中断屏蔽和中断优先级的设置和应用，以实现对中断的管理和控制。

5. 中断标志和中断响应：解释中断标志和中断响应的机制和流程，以及如何正确地处理中断请求和中断事件。

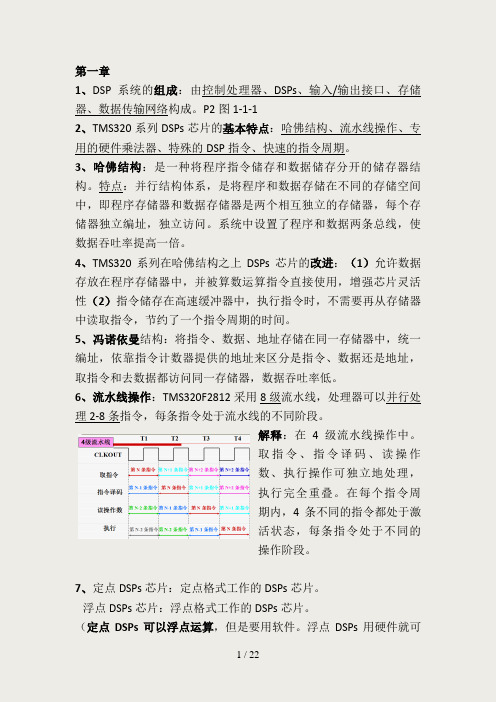

第一章1、DSP系统的组成：由控制处理器、DSPs、输入/输出接口、存储器、数据传输网络构成。

P2图1-1-12、TMS320系列DSPs芯片的基本特点：哈佛结构、流水线操作、专用的硬件乘法器、特殊的DSP指令、快速的指令周期。

3、哈佛结构：是一种将程序指令储存和数据储存分开的储存器结构。

特点：并行结构体系，是将程序和数据存储在不同的存储空间中，即程序存储器和数据存储器是两个相互独立的存储器，每个存储器独立编址，独立访问。

系统中设置了程序和数据两条总线，使数据吞吐率提高一倍。

4、TMS320系列在哈佛结构之上DSPs芯片的改进：（1）允许数据存放在程序存储器中，并被算数运算指令直接使用，增强芯片灵活性（2）指令储存在高速缓冲器中，执行指令时，不需要再从存储器中读取指令，节约了一个指令周期的时间。

5、冯诺依曼结构：将指令、数据、地址存储在同一存储器中，统一编址，依靠指令计数器提供的地址来区分是指令、数据还是地址，取指令和去数据都访问同一存储器，数据吞吐率低。

6、流水线操作：TMS320F2812采用8级流水线，处理器可以并行处理2-8条指令，每条指令处于流水线的不同阶段。

解释：在4级流水线操作中。

取指令、指令译码、读操作数、执行操作可独立地处理，执行完全重叠。

在每个指令周期内，4条不同的指令都处于激活状态，每条指令处于不同的操作阶段。

7、定点DSPs芯片：定点格式工作的DSPs芯片。

浮点DSPs芯片：浮点格式工作的DSPs芯片。

（定点DSPs可以浮点运算，但是要用软件。

浮点DSPs用硬件就可以）8、DSPs芯片的运算速度衡量标准：指令周期（执行一条指令所需时间）、MAC时间（一次乘法和加法的时间）、FFT执行时间（傅立叶运算时间）、MIPS（每秒执行百万条指令）、MOPS（每秒执行百万次操作）、MFLOPS（每秒执行百万次浮点操作）、BOPS （每秒十亿次操作）。

9、TMS320F281x系列芯片主要性能：（1）低功耗设计（核心电压1.8V，I/O电压3.3V）（2）高性能的32位中央处理器：可达4兆字的线性程序地址，可达4兆字的线性数据地址（3）3个外部中断 128位的密钥，3个32位的CPU定时器（4）串口外围设备（串行外围接口SPI，两个串行通信接口SCIs，标准的UART，改进的局域网络eCAN，多通道缓冲串行接口McBSP 和串行外围接口模式）（5）最多有56个独立的可编程、多用途通用输入/输出（GPIO）引脚。

单片机基础知识点总结（通用3篇）单片机基础知识点总结篇11、微型计算机通常由哪些部分组成？各有哪些功能？答：微型计算机通常由控制器、运算器、存储器、输入/输出接口电路、输入设备和输出设备组成。

控制器的功能是负责从内部存储器中取出指令并对指令进行分析、判断、并根据指令发出控制信号，使计算机有条不紊的协调工作；运算器主要完成算数运算和逻辑运算；存储器用于存储程序和数据；输入/输出接口电路完成CPU与外设之间相连；输入和输出设备用于和计算机进行信息交流的输入和输出。

2、单片微型计算机与一般微型计算机相比较有哪些区别？有哪些特点？答：与通用微型计算机相比，单片机的硬件上，具有严格分工的存储器ROM和RAM和I/O端口引脚具有复用功能；软件上，采用面向控制的`指令系统和硬件功能具有广泛的通用性，以及品种规格的系列化。

单片机还具备体积小、价格低、性能强大、速度快、用途广、灵活性强、可靠性高等特点。

3、单片机的几个重要指标的定义。

答：单片机的重要指标包括位数（单片机能够一次处理的数据的宽度）、存储器（包括程序存储器、数据存储器）、I/O口（与外界进行信息交换）、速度（每秒执行多少条指令）、工作电压（通常是5V）、功耗和温度。

4、单片微型计算机主要应用在哪些方面？答：单片机的主要应用领域有智能化产品、智能化仪表、智能化测控系统、智能化接口等方面。

5、单片机的特点存储器ROM和RAM严格分工；采用面向控制的指令系统；输入/输出端口引脚具有复用功能；品种规格的系列化；硬件功能具有广泛的通用性6、水塔水位的控制原理(1)当水位上升达到上限时，B、C棒与A棒导电，从而与+5V电源连通。

b、c两端均呈高电平状态，这时应使电机和水泵停止工作，不再给水塔供水。

(2)当水位降到下限以下时，B、C棒不与A棒导电，从而断开与+5 V电源的连通。

b、c两端均呈低电平状态。

这时应启动电机，带动水泵工作给水塔供水。

(3)当水位处于上下限之间时，B棒与A棒导电，而C棒不与A棒导电。

第一章绪论1、计算机控制系统是在自动控制技术和计算机技术的基础上产生的。

2、画出典型计算机控制系统的基本框图，并分别说明各单元的作用。

① A/D转换器：将电信号转换成数字信号反馈给计算机；②控制器：将反馈信号与给定值信号进行比较，得到的偏差信号按照一定的控制算法输出数字控制信号③ D/A转换器：将数字控制信号转换为模拟控制信号驱动执行器④执行器：接受模拟控制信号，改变被控对象的控制参数值⑤被控对象：工艺参数需要控制的生产过程、设备或机器等。

2、简述计算机控制系统的一般控制过程。

(1) 数据采集及处理，即对被控对象的被控参数进行实时检测，并输给计算机进行处理。

(2) 实时控制，即按已设计的控制规律计算出控制量，实时向执行器发出控制信号。

3、计算机控制系统的组成4、与连续控制系统相比，计算机控制系统具有哪些特点？(1) 计算机控制系统是模拟和数字的混合系统。

(2) 在计算机控制系统中，控制规律是由计算机通过程序实现的（数字控制器），修改一个控制规律，只需修改程序，因此具有很大的灵活性和适应性。

(3) 计算机控制系统能够实现模拟电路不能实现的复杂控制规律。

(4) 计算机控制系统并不是连续控制的，而是离散控制的。

(5) 一个数字控制器经常可以采用分时控制的方式，同时控制多个回路。

(6) 采用计算机控制，如分级计算机控制、集散控制系统、计算机网络等，便于实现控制与管理一体化，使工业企业的自动化程度进一步提高。

5、计算机控制系统的类型（1）操作指导控制系统：计算机的输出不直接控制被控对象，只是采集信息，操作人员根据结果操作执行机构，是一种开环控制结构。

（2）直接数字控制系统：计算机通过检测元件对一个或多个系统参数进行巡回检测，并经过输入通道送入计算机。

计算机根据规定的控制规律进行运算，然后发出控制信号直接去控制执行机构，使系统的被控参数达到预定值。

（3）监督计算机控制系统：由计算机按照描述生产过程的数学模型，计算出最佳控制输出送给模拟调节器或者DDC计算机，最后由模拟调节器或者DDC计算机控制生产过程，从而使生产过程始终处于最佳工作状态。

中央处理:运算器、控制器。

存储器：只读、随机存储器。

I/O：输入/输出接口。

还定时/计数器、中断控制器、系统时钟等，模块间通过总线信息传递。

特点：体积小、价格低、性能强、速度快、用途广、灵活性强、可靠性高。

1ROM和RAM 严格分工2面向控制指令系统3I/O端口复用功能4品种规格系列化5硬件功能通用性。

指标：位数、存储器、I/O端口、速度、工作电压、功耗、温度。

位寻址：1程序状态字PSW；2B寄存；3累加器（ACC）；4P0～P3；5中断优先级（IP）；6中断允许（IE）；7定时/计数器（TCON）；8串行口（SCON）SJMP：跳转范围不同，指令长度，指令构成。

EA：访问外部程序存储器控制信号。

EA＝０，选择外部;编程VPP。

ALE：地址锁存允许端。

访问外部存储时，提供P0作为低8位地址锁存信号。

PSEN：片外程序存储器读选通信号。

PC: 16位，存放下一条执行指令的地址。

取出指令后，PC自动加l。

SCON：串行数据通信控制、监视串行口的工作状态。

TCON：8位，它不仅参与定时/计数器控制，还参与中断请求控制。

TMOD：工作方式寄存器，设定T0、T1工作方式和选定定时/计数以及门控INT0非信号。

中断源：外部中断设置边沿/电平触发，靠软件置位。

边沿触发进入中断后硬件自动清标志。

电平需软件清除；T0、T1计数溢出中断，进入中断后由硬件自动清标志位TF0或TF1；串行口发送或接收数据完触发中断，由软件清中断标志位。

边沿触发：IT0=1，当检测到由高到低的负跳变，IE0置1，向CPU申请中断，标志位保持到CPU响应中断后，由硬件自动清除。

电平触发：IT0=0，一旦在INT0检测到低电平，IE0置1，向CPU申请中断,IE0清0由软件自动完成。

步骤1分析题意2确定算法3画程序流程4分配内存5编写源程序。

6程序优化7上机调试、确定源程序。

子程序：1传递数据2传送地址3通过堆栈传递参数。

方案选择，系统设计，仿真调试，现场调试。

单片机基础知识点总结第1篇MCS-51单片机是标准数字电路芯片，其输入输出引脚电平符合TTL电平规则（高电平逻辑3 -5V，低电平逻辑0-1V)，该电平标准有效传输距离较短(15米以内)，不适于远距离通信信号传输。

为了提高串行通信可靠性，增大通信距离，人们定义了各种新的通信电平标准。

后经美国电子工业协会(EIA)指定标准规范化，形成RS422，RS232，RS485三种异步串行通信电平标准和硬件接口协议。

RS232接口标准是一种用于短距离或带调制解调器（Modem）的串行通信接口标准，1 970年由美国电子工业协会(EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的。

MCS-51单片机串行口主要由发送数据寄存器、发送控制器、输出控制门、接收数据寄存器、接收控制器、输入移位寄存器等组成SM0、 SM1：串行口工作方式选择位。

SM2：多机通信控制位。

REN：允许接收控制位。

TB8：发送的第9位数据RB8：接收的第9位数据。

TI：发送中断标志位。

RI：接收中断标志位。

当SMOD位为1，则串行口方式1、方式2、方式3的波特率加倍。

方式o通常用来外接移位寄存器，用作扩展I/O口。

方式0工作时波特率固定为： f o s c / 12 f_{osc} /12 fosc/12。

工作时，串行数据通过RXD输入和输出，同步时钟通过TXD输出。

在TI=0时，当CPU执行一条向SBUF写数据的指令时，启动发送过程。

从RXD依次发送出去，同步时钟从TXD送出。

8位数据发送完后，发送中断标志TI置位，并向CPU申请中断。

在RI=0的条件下，将REN置 “1”就启动一次接收过程。

在移位脉冲的控制下，RXD上的串行数据依次移入移位寄存器。

当8位数据全部移入移位寄存器后，8位数据送入接收数据缓冲器SBUF中，同时，接收中断标志RI置位，向CPU申请中断。

单片机基础知识点总结第2篇为了方便用户，C51编译器把S1单片机的常用的特殊功能寄存器和特殊位进行了定义，放在一个“regsl。

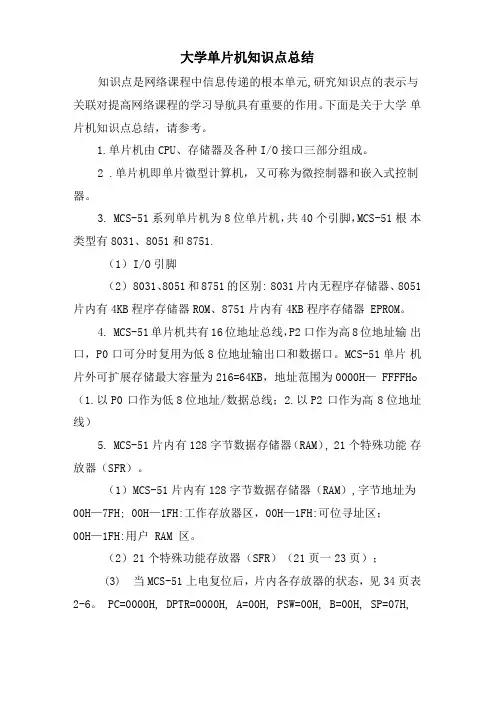

大学单片机知识点总结知识点是网络课程中信息传递的根本单元,研究知识点的表示与关联对提高网络课程的学习导航具有重要的作用。

下面是关于大学单片机知识点总结，请参考。

1.单片机由CPU、存储器及各种I/O接口三部分组成。

2 .单片机即单片微型计算机，又可称为微控制器和嵌入式控制器。

3.MCS-51系列单片机为8位单片机，共40个引脚，MCS-51根本类型有8031、8051和8751.（1）I/O引脚（2）8031、8051和8751的区别: 8031片内无程序存储器、8051片内有4KB程序存储器ROM、8751片内有4KB程序存储器 EPROM。

4.MCS-51单片机共有16位地址总线，P2 口作为高8位地址输出口，P0 口可分时复用为低8位地址输出口和数据口。

MCS-51单片机片外可扩展存储最大容量为216=64KB，地址范围为0000H— FFFFHo （1.以P0 口作为低8位地址/数据总线；2.以P2 口作为高8位地址线）5.MCS-51片内有128字节数据存储器（RAM）, 21个特殊功能存放器（SFR）。

（1）M CS-51片内有128字节数据存储器（RAM）,字节地址为00H—7FH; 00H—1FH:工作存放器区，00H—1FH:可位寻址区；00H—1FH:用户 RAM 区。

（2）21个特殊功能存放器（SFR）（21页一23页）；(3)当MCS-51上电复位后，片内各存放器的状态，见34页表2-6。

PC=0000H, DPTR=0000H, A=00H, PSW=00H, B=00H, SP=07H,TMOD=00H, TCON=00H, TH0=00H,TL0=00H,TH1=00H, TL1=00H,SCON=00H, P0〜P3=FFH6.程序计数器PC：存放着下一条要执行指令在程序存储器中的地址，即当前PC值或现行值。

程序计数器PC是16位存放器，没有地址，不是SFR.7.PC与DPTR的区别：PC和DPTR都用于提供地址，其中PC为访问程序存储器提供地址，而DPTR为访问数据存储器提供地址。
