锅炉炉膛安全监控系统FSSS

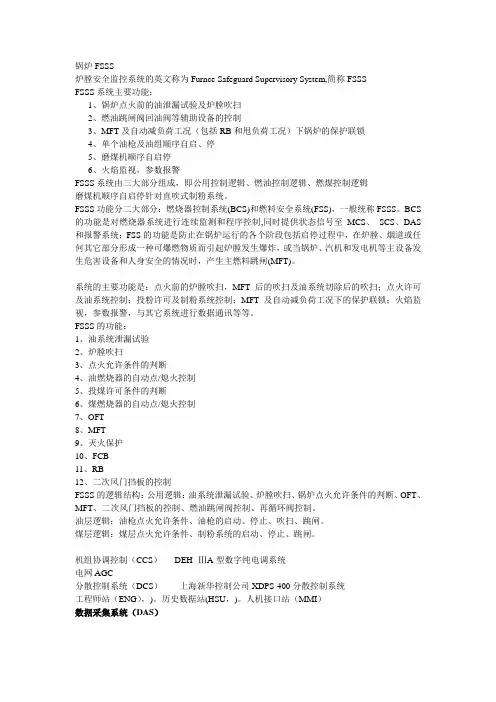

锅炉FSSS炉膛安全监控系统的英文称为Furnce Safeguard Supervisory System,简称FSSSFSSS系统主要功能：1、锅炉点火前的油泄漏试验及炉膛吹扫2、燃油跳闸阀回油阀等辅助设备的控制3、MFT及自动减负荷工况（包括RB和甩负荷工况）下锅炉的保护联锁4、单个油枪及油组顺序自启、停5、磨煤机顺序自启停6、火焰监视，参数报警FSSS系统由三大部分组成，即公用控制逻辑、燃油控制逻辑、燃煤控制逻辑磨煤机顺序自启停针对直吹式制粉系统。

FSSS功能分二大部分：燃烧器控制系统(BCS)和燃料安全系统(FSS)，一般统称FSSS。

BCS 的功能是对燃烧器系统进行连续监测和程序控制,同时提供状态信号至MCS、SCS、DAS 和报警系统；FSS的功能是防止在锅炉运行的各个阶段包括启停过程中，在炉膛、烟道或任何其它部分形成一种可爆燃物质而引起炉膛发生爆炸，或当锅炉、汽机和发电机等主设备发生危害设备和人身安全的情况时，产生主燃料跳闸(MFT)。

系统的主要功能是：点火前的炉膛吹扫，MFT后的吹扫及油系统切除后的吹扫；点火许可及油系统控制；投粉许可及制粉系统控制；MFT及自动减负荷工况下的保护联锁；火焰监视，参数报警，与其它系统进行数据通讯等等。

FSSS的功能：1、油系统泄漏试验2、炉膛吹扫3、点火允许条件的判断4、油燃烧器的自动点/熄火控制5、投煤许可条件的判断6、煤燃烧器的自动点/熄火控制7、OFT8、MFT9、灭火保护10、FCB11、RB12、二次风门挡板的控制FSSS的逻辑结构：公用逻辑：油系统泄漏试验、炉膛吹扫、锅炉点火允许条件的判断、OFT、MFT、二次风门挡板的控制、燃油跳闸阀控制、再循环阀控制。

油层逻辑：油枪点火允许条件、油枪的启动、停止、吹扫、跳闸。

煤层逻辑：煤层点火允许条件、制粉系统的启动、停止、跳闸。

机组协调控制（CCS）DEH--ⅢA型数字纯电调系统电网AGC分散控制系统（DCS）上海新华控制公司XDPS-400分散控制系统工程师站（ENG），)。

锅炉炉膛安全监控系统(FSSS)规程1 FSSS简介1.1 Furnace Safeuard Supervisorg System 缩写为FSSS即锅炉炉膛安全监控系统，其用途（功能）如下：1.1.1 自动地对锅炉启动阶段的安全条件进行确认；1.1.2 自动地控制燃油系统的启停及油燃烧器的投入和退出（本司指油角电磁阀开与关）；1.1.3 自动地控制制粉系统和燃煤燃烧器的投入和退出（指能否投入与自动跳闸）；1.1.4 当锅炉的主机或辅机出现故障时，系统将自动地、有选择地按照一定的时间顺序控制燃烧器（指能否投入与自动跳闸），保证锅炉的稳定；1.1.5 其宗旨是防止锅炉在启动前、运行中、停炉后在炉膛中积聚可燃性气体和可燃物，在锅炉事故灭火的瞬间以及危及炉墙安全的炉膛压力超限或重要辅机故障时，发出保护动作信号，及时切断一切燃料，使锅炉本体进入安全状态；1.2 MHB-2/A型FSSS的主要功能：a.炉膛清扫；b.火焰检测；c.主燃料跳闸；d.跳闸原因记忆；e.模拟；f.报警。

1.3 系统的组成：a.运行人员控制盘（操作板）；b.逻辑屏；c.火检屏；d.冷却风系统；e.检测元件；f.就地执行器；g.预制电缆。

1.4 冷却风系统冷却风系统由风机、管路、电机与控制操作系统组成，它的作用是冷却高温检测元件不被烧坏（火检探头），从而保证检测的可靠性与准确性。

当风机联锁与低风压保护投入时，停止运行风机，备用风机自启动；系统风压低于2000Pa，备用风机自启动。

控制系统有操作板上控制与就地屏控两组。

1.5 运行人员控制盘（操作板）操作板由FSSS保护切换开关；首次跳闸原因光字牌；各层各角火焰检测光字牌；冷却风机启、停光字牌及其启、停按钮键；清扫条件光字牌及启动清扫计时按钮键；两个手动“MFT”按钮键组成。

如示意图：首次跳闸原因 清扫条件送风机 均 停 引风机 均 停 汽 包 水位高 汽 包 水位低 炉 膛 压力高 风 量 ＞30% 跳 闸 阀 关 二次风 门未关 油角阀 均关炉 膛 压力低 炉 膛全灭火 失 去 燃 料 危 急 停 炉三次风 门关闭 角二次 风门未关有送风机运行 有引风机运行C 层有火 1 4 C 层无火 2 3M 层有火1 4 ← MFT MFT2 3 风机A 风机BMHN —2A 型FSSS 控盘1.5.1 MFT （英文缩写，意为主燃料被切断）。

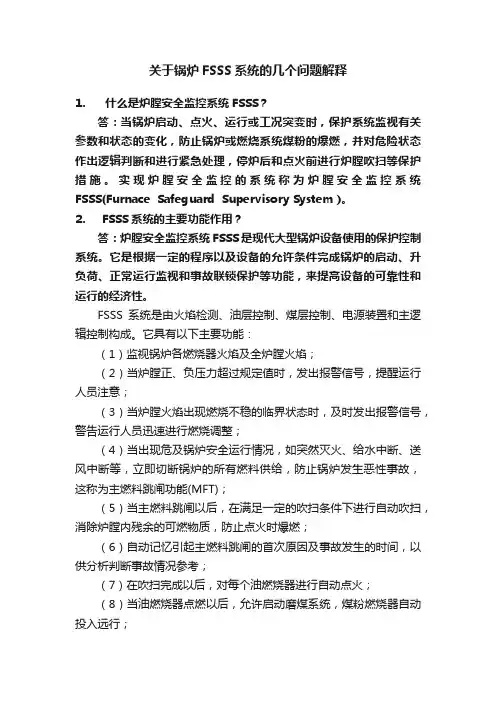

关于锅炉FSSS系统的几个问题解释1. 什么是炉膛安全监控系统FSSS？答：当锅炉启动、点火、运行或工况突变时，保护系统监视有关参数和状态的变化，防止锅炉或燃烧系统煤粉的爆燃，并对危险状态作出逻辑判断和进行紧急处理，停炉后和点火前进行炉膛吹扫等保护措施。

实现炉膛安全监控的系统称为炉膛安全监控系统FSSS(Furnace Safeguard Supervisory System )。

2. FSSS系统的主要功能作用？答：炉膛安全监控系统FSSS是现代大型锅炉设备使用的保护控制系统。

它是根据一定的程序以及设备的允许条件完成锅炉的启动、升负荷、正常运行监视和事故联锁保护等功能，来提高设备的可靠性和运行的经济性。

FSSS系统是由火焰检测、油层控制、煤层控制、电源装置和主逻辑控制构成。

它具有以下主要功能：（1）监视锅炉各燃烧器火焰及全炉膛火焰；（2）当炉膛正、负压力超过规定值时，发出报警信号，提醒运行人员注意；（3）当炉膛火焰出现燃烧不稳的临界状态时，及时发出报警信号，警告运行人员迅速进行燃烧调整；（4）当出现危及锅炉安全运行情况，如突然灭火、给水中断、送风中断等，立即切断锅炉的所有燃料供给，防止锅炉发生恶性事故，这称为主燃料跳闸功能(MFT)；（5）当主燃料跳闸以后，在满足一定的吹扫条件下进行自动吹扫，消除炉膛内残余的可燃物质，防止点火时爆燃；（6）自动记忆引起主燃料跳闸的首次原因及事故发生的时间，以供分析判断事故情况参考；（7）在吹扫完成以后，对每个油燃烧器进行自动点火；（8）当油燃烧器点燃以后，允许启动磨煤系统，煤粉燃烧器自动投入远行；（9）能对事故发生的原因和参数进行追忆，按顺序打印出产生事故的各种原因及参数变化情况。

3. 锅炉炉膛内有哪几种情况发生可燃混合物积存危险？答：锅炉炉膛内有以下几种情况发生可燃混合物积存危险：（1）燃料、空气或点火能量中断，造成炉膛内瞬时失去火焰时，可燃物堆积，如接着点火或火焰恢复时，就可能引起爆燃；（2）在多个燃烧器正常运行时，一个或几个燃烧器突然失去火焰，也会堆积可燃混合物；（3）整个炉膛灭火，造成燃料和空气可燃混合物聚积，在再次点火或者有其他点火源存在时，这些可燃混合物就会爆燃；（4）在停炉检修期间，由于阀门管道泄漏，燃料漏入炉膛，在遇到火源时也会造成爆燃；（5）炉膛顶部大量结焦，大片焦块下落冲击火焰中心，造成火焰熄灭或燃烧混乱结焦物在冷灰池内与炉底水封产生反应，生成大量水蒸气和水煤气，也会造成爆燃。

FSSSFSSS（Furnace Safety Supervision System）就是锅炉炉膛安全监控系统，又可称为燃烧器管理系统（BurnerManagement System）。

FSSS系统简介FSSS系统，即炉膛安全监控系统（Furnace Safeguard Supervisory System），也可称作燃烧器管理系统(Burner Management System )，简称BMS。

炉膛安全监控系统是现代大型火电机组锅炉必须具备的一种监控系统，它能在锅炉正常工作和起停等各种运行方式下，连续密切监视燃烧系统的大量参数与状态，不断的进行逻辑判断和运算，必要时发出动作指令，通过种种连锁装置，使燃烧设备中的有关部件严格按照既定的合理程序，完成必要的操作或处理未遂性事故，以保证锅炉燃烧系统的安全。

实际上它是把燃烧系统的安全运行规程用一个逻辑控制系统来实现。

采用BMS系统不仅能自动完成各种操作和保护动作，还能避免运行人员在手动操作时的误动作，并能及时执行手操来不及的快动作，如紧急切断和跳闸等。

FSSS系统功能 FSSS系统一般分为两个部分，即燃烧器控制系统BCS（Burner ControlSystem）和燃料安全系统FSS(Fuel Safety System)。

燃烧器控制系统的功能是对锅炉燃烧系统设备进行监视和控制，保证点火器，油枪和磨煤机组系统的安全启动、停止和运行。

燃料安全系统的功能是在锅炉点火前和跳闸停炉后对炉膛进行吹扫，防止可燃物在炉膛堆积。

在检测到危及设备、人身安全的运行工况时，启动主燃料跳闸（MFT），迅速切断燃料，紧急停炉。

该发电厂600MW火电机组锅炉为美国B&W公司的亚临界，一次再热，自然循环汽包炉，配有6台MPS-89G型磨煤机，每台磨煤机配一台给煤机；共36个煤粉燃烧器，前后墙对冲布置三层，每层六个；每个燃烧器配置一个CFS点火油枪；在底层与煤燃烧器同时布置12个油燃烧器，油燃烧器和点火油枪全部投入可带30％负荷；点火油枪采用高能点火器HEI引燃。

第四章锅炉炉膛安全监控系统（FSSS）第一节 FSSS概述随着锅炉容量的不断增大，需要控制的燃烧设备数量也随之增多，如点火装置、油燃烧器、煤粉燃烧器、一次风档板、二次风档板等等。

燃烧设备的操作过程也趋于复杂化，如点火油枪的投运操作包括：点火油枪的推入、雾化蒸汽阀开启、进油阀开启、电点火器的投入与断开等。

煤粉燃烧器的投运操作包括：一次风档板和二次风档板的开启、煤粉挡板的开启、给粉机启动等。

点火油枪的解列操作包括：进油阀关闭、油枪吹扫入油枪退出等。

煤粉燃烧器的停运操作包括：停给粉机、煤粉挡板的关闭、二次风挡板的关闭等。

在锅炉启停工况和事故工况时，燃烧器的操作更加繁琐，由于操作不当很容易造成事故。

当锅炉炉膛内压力增高到一定值时，因炉膛面积较大，可能发生损坏水冷壁管的事故，严重时甚至会使锅炉炉墙、支架损坏，致使锅炉报废。

国内锅炉过去缺少燃烧安全控制系统，每年较大型锅炉发生炉膛爆燃事故几十起，损失巨大。

目前，国内外大、中型发电机组都装有炉膛安全监控系统。

炉膛安全监控系统的英文名称为Furnace Safeguard Supervisory System（简称为FSSS），也可称作燃烧器管理系统（Burner Management System，简称BMS）。

炉膛安全监控系统是现代大型机组自动化不可缺少的组成部分，它对炉膛的正常燃烧，锅炉的安全运行起着决定性的作用。

炉膛安全监控系统有两项重要作用，分别是锅炉安全保护作用和锅炉安全操作管理作用，分别由燃料安全系统（Fuel Safeguard System，简称FSS）和燃烧器控制系统（Burner Control System，简称BCS）完成。

锅炉安全保护作用主要包括在锅炉运行的各个阶段，对参数、状态进行连续地监视；不断地按照安全规定的顺序对它们进行判断、逻辑运算；遇到危险工况，能自动地启动有关设备进行紧急跳闸，切断燃料，使锅炉紧急停炉，保护主、辅设备不受损坏或处理未遂性事故。

炉膛安全监控系统（FSSS）（讲义）一．FSSS 系统的组成FSSS 控制逻辑分为：公用控制逻辑燃油控制逻辑燃煤控制逻辑三部分还包括启动床料系统控制逻辑石灰石系统控制逻辑。

公用控制逻辑部分包括：油泄漏试验、炉膛吹扫、主燃料跳闸（MFT）、锅炉跳闸（BT）与首出原因记忆、点火条件判断等。

燃油控制逻辑包括风道燃烧器、床上燃烧器的程序投、切控制。

燃煤控制逻辑包括各称重式给煤机、埋刮板给煤机、螺旋给煤机、各出/入口门的控制。

还配有硬手操BT 按钮。

二．公用控制逻辑1、FSSS 系统公用控制逻辑作用：1）完成油泄漏试验，确保燃油管路无泄漏。

2）确保锅炉点火前炉膛及一次风道吹扫干净，无燃料积存于炉膛封闭空间和一次风道。

3）连续监视有关重要参数，在危险工况下发生报警，并在设备受到威胁时发生主燃料跳闸（MFT）、锅炉跳闸（BT）或送风跳闸（AT）。

4）在主燃料跳闸（MFT）时，关闭所有入炉燃料、跳闸石灰石、停外置床（关闭其流化风阀和锥形阀)、汽机跳闸、静电除尘器跳闸并传送MFT 指令。

5）在锅炉跳闸(BT) 时，主燃料跳闸、关闭所有的送风除非有足够的风路来维持炉膛压力、关闭减温器、连排和定排阀并向传送BT 指令。

6）在送风跳闸(AT) 时，将跳闸一次风、二次风和流化风机,并触发锅炉跳闸。

2、公用逻辑主要包括以下内容：1）油泄漏试验2）炉膛吹扫3）AT 及首出记忆4）BT 及首出记忆5）MFT 及首出记忆3．油泄漏试验为防止供油管路泄漏（包括漏入炉膛），油系统泄漏试验是针对总燃油进油母管气动阀、床上枪供油母管气动阀、床枪回油母管气动截止阀及床枪各角阀的密闭性所做的试验。

操作员可直接在CRT 上发出启动油泄漏试验指令。

主跳闸阀及单个油角阀泄漏试验打开总燃油进油母管气动阀和床上枪供油母管气动阀，关闭床枪各角阀及床枪回油母管气动截止阀，当油压达到设定高值时，关闭总燃油进油母管气动阀。

若 3 分钟内，油压没有降至设定低值，表明总燃油进油母管气动阀至床枪各角阀的管路及床枪各角阀无泄漏。

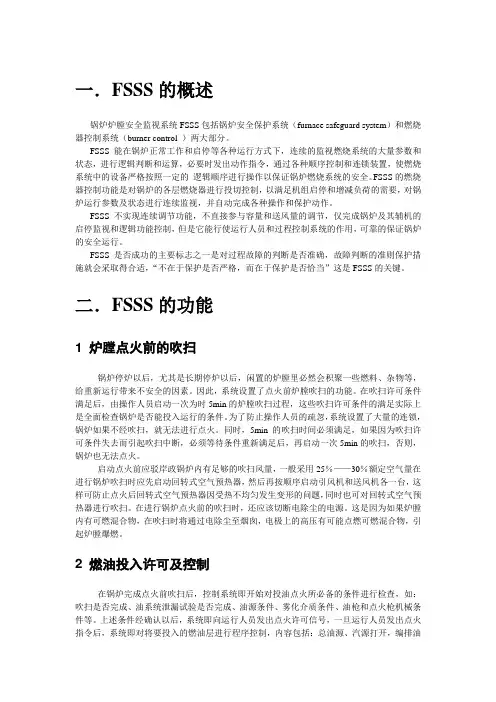

一．FSSS的概述锅炉炉膛安全监视系统FSSS包括锅炉安全保护系统（furnace safeguard system）和燃烧器控制系统（burner control ）两大部分。

FSSS能在锅炉正常工作和启停等各种运行方式下，连续的监视燃烧系统的大量参数和状态，进行逻辑判断和运算，必要时发出动作指令，通过各种顺序控制和连锁装置，使燃烧系统中的设备严格按照一定的逻辑顺序进行操作以保证锅炉燃烧系统的安全。

FSSS的燃烧器控制功能是对锅炉的各层燃烧器进行投切控制，以满足机组启停和增减负荷的需要，对锅炉运行参数及状态进行连续监视，并自动完成各种操作和保护动作。

FSSS不实现连续调节功能，不直接参与容量和送风量的调节，仅完成锅炉及其辅机的启停监视和逻辑功能控制，但是它能行使运行人员和过程控制系统的作用，可靠的保证锅炉的安全运行。

FSSS是否成功的主要标志之一是对过程故障的判断是否准确，故障判断的准则保护措施就会采取得合适，“不在于保护是否严格，而在于保护是否恰当”这是FSSS的关键。

二．FSSS的功能1 炉膛点火前的吹扫锅炉停炉以后，尤其是长期停炉以后，闲置的炉膛里必然会积聚一些燃料、杂物等，给重新运行带来不安全的因素。

因此，系统设置了点火前炉膛吹扫的功能。

在吹扫许可条件满足后，由操作人员启动一次为时5min的炉膛吹扫过程，这些吹扫许可条件的满足实际上是全面检查锅炉是否能投入运行的条件。

为了防止操作人员的疏忽，系统设置了大量的连锁，锅炉如果不经吹扫，就无法进行点火。

同时，5min的吹扫时间必须满足，如果因为吹扫许可条件失去而引起吹扫中断，必须等待条件重新满足后，再启动一次5min的吹扫，否则，锅炉也无法点火。

启动点火前应驳岸政锅炉内有足够的吹扫风量，一般采用25％——30％额定空气量在进行锅炉吹扫时应先启动回转式空气预热器，然后再按顺序启动引风机和送风机各一台，这样可防止点火后回转式空气预热器因受热不均匀发生变形的问题，同时也可对回转式空气预热器进行吹扫。

炉膛安全监控系统FSSS1 系统简介炉膛采用单炉膛Π型布置，四角切向燃烧，平衡通风。

制粉系统为直吹式，采用3台BBD4060型双进双出钢球磨，每台磨煤机可供两层燃烧器。

燃烧器系统布置为三层轻油燃烧器、B层微油燃烧器和六层煤燃烧器。

美国FORNEY公司提供成套火检系统产品，控制系统采用美国西屋公司的OVATION分散控制系统。

FSSS 系统主要包括5/55～7/57共3对冗余控制器柜和扩展柜、一个火检放大器柜、一个MFT跳闸继电器柜。

炉膛安全监视系统（FSSS）是实现机组安全运行及自动控制的重要部分，包括公共逻辑、炉膛安全监视保护及燃烧器投运/切除管理，其任务是保证锅炉安全运行。

主要完成以下功能：1)炉前油泄漏试验；2)炉膛吹扫；3)MFT联锁保护；4)油燃烧器管理；5)磨煤机顺序自启停；6)火检及冷却风。

2检修项目与质量要求2.1机组停运前的检查1)DCS控制系统的检查。

2)火焰检测系统的各路火焰显示情况检查，异常情况做好记录。

3)减负荷和停炉过程中的设备状态显示及打印记录检查，异常情况做好记录。

2.2系统停运后的基本检修与要求1)按规定对控制系统硬件检修，检修后不符合质量指标的硬件进行更换。

2)控制系统电源、线路及测量管路检修。

3)火焰检测系统、外围测量和执行设备的检修与校准。

4)系统部件、设备、线路的绝缘电阻测试，应符合规定的绝缘等级要求。

5)停运前检查记录的缺陷处理6)检查FSSS系统的控制逻辑。

在对各控制逻辑、判据信号、定值、参数设置的正确性检查中，如需修改，按规定修改程序进行，并做好备份。

7)对锅炉灭火保护系统的独立性进行检查。

8)各控制系统相关画面检查，应正确无误。

9)检修前后应对控制逻辑各备份一次，并作好标记存放在规定处。

2.3测试项目与技术标准1)控制装置及模件的测试2)控制系统的基本性能和功能测试。

3)所有继电器的测试检查。

4)检查控制对象的开、关和转动方向与CRT显示一致，符合实际工艺要求。

炉膛安全监控系统 FSSS第一节炉膛安全监控系统概述一、概述电力工业迅速发展，已经进入大电网、大机组、高参数、高度自动化的时代。

目前新建电厂一般都采用600MW及以上机组。

大容量、高参数机组运行的安全重要性日益提高，需要控制的与燃烧有关的设备越来越多。

有点火装置、油燃烧器、煤粉燃烧器、辅助风挡板、燃料风挡板等，这些设备不仅类型复杂，而且操作方式多样化，操作过程也比较复杂。

例如，油枪的投运操作包括：点火油枪的推入、雾化蒸汽阀开启、进油阀开启、点火器的投入与断开等。

在锅炉启停工况和事故工况时，燃烧器的操作更加繁琐，如果操作不当很容易造成意外事故。

从20世纪60年代起，在国外火电机组上就开始使用一系列火焰检测装置和炉膛安全监控系统（Furnace Safeguard Supervisory System，简称FSSS），并制定了有关的标准。

其中，美国国家燃烧保护协会（National Fire Protection Association，简称NFPA）制定的标准得到了最广泛的应用。

它为防止锅炉炉膛爆燃，对燃气锅炉、燃油锅炉、单燃烧器锅炉和多燃烧器燃煤锅炉的炉膛防爆均作了详细的规定。

对炉膛爆燃原因、术语、定义、设备要求、设计、安装、调试、维护、操作程序、系统联锁和报警等都作了详细阐述，并经常对该规定进行修改和补充。

它已成为美国国内各锅炉制造商和用户共同遵循的法规，其它各国也广泛采用和遵循这该标准，NFPA标准已经成为了设计FSSS的主要依据。

从20世纪70年代起，炉膛安全监控系统开始在我国火电机组上使用，从国外引进的大型火电机组都配套有锅炉安全运行必不可少的重要监控手段。

原水电部在1993年明文规定：“今后凡新投产机组必须安装火焰检测和安全防爆装置，现有机组在条件许可情况下也必须设法加装”。

原电力工业部电力规划设计总院于1993年9月颁发了《锅炉炉膛安全监控系统设计技术规定》(DLGJ116-93)，为我国火电机组FSSS的设计提供了依据。

FSSS系统1 系统概述1.1 FSSS系统简介FSSS（Furnace Safeguard Supervisory System）系统是现代高参数大型火力发电厂不可缺少的自动保护装置，能监视锅炉和汽轮发电机组的运行工况，并在检测到危害人员和设备安全的工况时，发出主燃料跳闸（MFT）信号，迅速切除已投运的燃烧设备及有关辅机，快速切断进入锅炉的燃料，并维持进风量以清除残留在炉膛、尾部烟道中的可燃气体。

防止由炉膛内燃料和空气混合物产生的不安全工况，并避免锅炉受压部件过热。

FSSS系统还完成对油燃烧器、煤燃烧器、火检风机等设备的自动启、停和联锁保护功能。

1.1.1 FSSS系统构成FSSS系统主要由软件和硬件两大部分组成。

硬件部分主要包括操作员站、控制柜、继电器柜、火检探头、火焰检测器、火检冷却风机、点火枪、油枪及就地控制箱、就地一次元件等设备。

1.1.2 FSSS系统主要功能锅炉炉膛安全监控系统(FSSS)的主要功能是在锅炉启动、停止和正常运行等各种运行方式下，连续监视燃烧系统的各种参数与状态，根据顺序逻辑程序和安全联锁条件控制各种联锁装置和燃烧系统中的相关设备，完成必要的设备操作或事故处理，防止爆炸性的燃料和空气混合物在锅炉的任何部分积聚，避免锅炉爆炸等未遂事故的发生，保障锅炉的运行安全。

整个FSSS系统可按功能划分为公共逻辑和油、煤燃烧器组(层)控制两部分：公共逻辑包括：- 炉膛吹扫- 燃油系统吹扫- 燃油泄漏试验- 主燃料跳闸及首出跳闸原因- 全炉膛火焰监视- 油、煤层启动允许条件- 跳闸阀及回油阀控制- 冷却风机控制- 一次风机控制- 二次风档板控制- RUNBACK功能- 送、引风机联锁燃烧器层控制又可分为点火助燃油层控制和煤层控制，包括：- 燃油管路上的快关阀及支路油阀控制- 燃烧器组启停- 燃烧器组跳闸- 燃烧器组监视- 油层启停- 油层跳闸- 油层监视- 煤层启停- 煤层跳闸- 煤层监视a. 炉膛吹扫根据美国NFPA防爆规定，需用相当于炉膛体积3～5倍的新鲜空气予以更换，一般在风量大于30％的条件下吹扫5分钟。

#2炉锅炉安全监测系统（FSSS）调试检修规程23019303.doc 第 1 页共 19页目录第一章系统结构原理说明1、概述2、系统组成3、系统功能第二章灭火保护部分逻辑图1、MFT逻辑2、OFT逻辑3、炉膛吹扫（MFT复归）逻辑4、报警逻辑5、点火条件判断第三章程控点火部分执行框图1、点火启动2、紧急投油3、投油退出第一章系统结构原理说明：1.1 概述锅炉安全监控系统（Fsss-Furnace Safegard Supervisiry system）是大型电力发电厂一个极其重要的装置，它担负着锅炉启停、运行监视、安全保护的重要责任，一般情况下，Fsss分灭火保护和程控点火两个子系统，灭火保护（FSS）的作用是在锅炉出现任何危急情况下，紧急切断燃料供给，防止事故发生，保证锅炉的安全运行，具体功能有火焰监视、压力保护、燃料保护、水位保护、辅机保护、机电炉联锁等，程控点火系统（BCS）负责油喷燃器点火与油系统监视。

1.2 系统组成根据技改工程1×125MW机组锅炉特点相应配置及功能如下所述：本系统可分为：监控单元、主控单元、就地控制单元、就地执行机构四部分，见系统组成框图。

1.2.1 监控部分包括：工业控制计算机（IPC）、电阻压力感应式触摸屏、显示器、分屏器、键盘、轨迹球、打印机等。

工控机通过UNTEL WAL通信总线采集下位机PLC的数据信息，经过逻辑运行处理将各种工况形象地反应在显示器的画面上，根据画面信息，通过触摸屏或轨迹球可以对系统进行操作，分屏器将工控机输出的屏幕信号扩展为两路，分别送至两个显示器同时显示，大显示器用于运行人员的监视与操作，小显示器用于维护人员的调试，工控机采集的各种信息与画面内容，也可由打印机输出。

本系统中上位机选用INTEL 586/166工控机，16M内存，1.2G硬盘Windows 98 平台CRT21英寸。

23019303.doc 第 3 页共 19页系统组成框图:1.2.2 主控单元包括主PLC、从PLC、信号调理板。
