第5章 溢洪道计算5.1. 计算原理泄流能力计算根据SL 253-2000《溢洪道设计规范》附录A 宽顶堰泄流能力的公式进行计算。
3/20s Q m εσ=（5.1）式中：Ｑ—流量，m3/s ； B —总净宽，m ；m —流量系数m 按照《水力计算手册》第二版中实用堰流量取值，m ＝0.38。
0H —记入行近流速的堰上水头，m ；ε—闸墩侧收缩系数，可按照A.2.1中实用堰侧收缩系数取用，这里取1ε=；5.2. 溢洪道泄槽水力计算5.2.1. 溢洪道泄流能力计算(1) 校核工况堰顶上最大水头 max H =校核洪水位-堰顶高程=340.77-338.71=2.06m 由（《水力学》第二版）中可知常采用的设计水头dH =(0.75-0.95)mH ，取dH =0.80mH =1.648m上游堰高由溢洪道平剖图读得：1P =1.244m11.2440.755 1.331.648d P H ==<，从而为低堰， 行进流速：029.863.02(/)6 1.648d Q v m s bH ===⨯ 行进流速水头：220 3.020.465()229.81v m g ==⨯则200 1.6480.465 2.113()2d v H H m g=+=+= 由原资料已知，m=0.38,1ε=,1s σ=3/20s Q m εσ==3320.38116 2.11331.02(/)m s ⨯⨯⨯=(2) 设计工况堰顶上最大水头 max H =设计洪水位-堰顶高程=340.16-338.71=1.45m 由（《水力学》第二版）中可知常采用的设计水头dH =(0.75-0.95)mH ，取dH =0.80mH =1.16m上游堰高由溢洪道平剖图读得：1P =1.244m11.244 1.07 1.331.16d P H ==<，从而为低堰 行进流速：017.632.54(/)6 1.16d Q v m s bH ===⨯ 行进流速水头：220 2.540.33()229.81v m g ==⨯则200 1.160.33 1.49()2d v H H m g=+=+= 由原资料已知，m=0.38,1ε=,1s σ=3/20s Q m εσ==3320.38116 1.4918.36(/)m s ⨯⨯⨯=表5.1 溢洪道泄流能力计算成果由上表可知，溢洪道泄流能力满足要求。

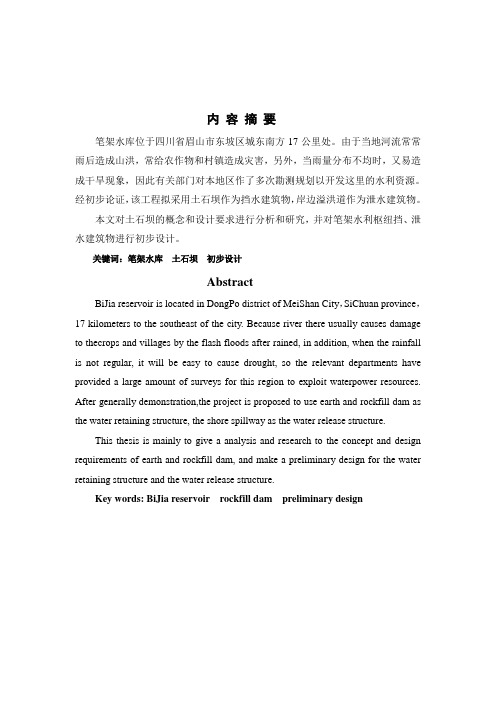

内容摘要笔架水库位于四川省眉山市东坡区城东南方17公里处。
由于当地河流常常雨后造成山洪，常给农作物和村镇造成灾害，另外，当雨量分布不均时，又易造成干旱现象，因此有关部门对本地区作了多次勘测规划以开发这里的水利资源。
经初步论证，该工程拟采用土石坝作为挡水建筑物，岸边溢洪道作为泄水建筑物。
本文对土石坝的概念和设计要求进行分析和研究，并对笔架水利枢纽挡、泄水建筑物进行初步设计。
关键词：笔架水库土石坝初步设计AbstractBiJia reservoir is located in DongPo district of MeiShan City，SiChuan province，17 kilometers to the southeast of the city. Because river there usually causes damage to thecrops and villages by the flash floods after rained, in addition, when the rainfall is not regular, it will be easy to cause drought, so the relevant departments have provided a large amount of surveys for this region to exploit waterpower resources. After generally demonstration,the project is proposed to use earth and rockfill dam as the water retaining structure, the shore spillway as the water release structure.This thesis is mainly to give a analysis and research to the concept and design requirements of earth and rockfill dam, and make a preliminary design for the water retaining structure and the water release structure.Key words: BiJia reservoir rockfill dam preliminary design目录1基本资料 (1)2水文 (2)2.1气象 (2)2.2径流 (2)2.3洪水 (4)2.4泥沙 (9)2.5水位-面积及水位-库容关系曲线 (10)3地质 (12)3.1地形地貌 (12)3.2地层岩性 (12)3.3地质构造及地震 (14)3.4库区工程地质条件 (14)3.5坝区工程地质条件及其评价 (14)3.6天然建筑材料 (15)4枢纽总体布置 (16)4.1枢纽任务 (16)4.2枢纽等别和建筑物级别 (16)4.3设计数据 (17)4.4坝型选择 (17)5土石坝设计 (19)5.1坝址选择 (19)5.2坝型选择 (19)5.3土石坝基本剖面的拟定 (21)5.4防渗体设计 (22)5.5渗流分析计算 (23)5.6抗滑稳定分析 (26)6溢洪道设计 (28)6.1设计规范和依据 (28)6.2溢洪道设计基本资料 (28)6.3溢洪道设计计算书 (29)7设计成果说明 (39)7.1文字成果 (39)7.2图纸成果 (40)主要参考文献 (45)致谢 (46)1基本资料眉山市东坡区位于四川盆地成都平原西南边缘，东经102°49′～104°30′，北纬29°30′～30°16′，处于岷江中游和青衣江下游的扇形地带，成都-乐山黄金走廊中段。
前言 (2)第一章基本资料 (3)第一节、工程概况及工程目的 (3)第二节、基本资料 (3)第二章、枢纽布置 (6)第一节、坝轴线选择 (6)第二节、枢纽布置 (6)第三章、坝工设计 (8)第一节、坝型确定 (8)第二节、挡水坝体断面设计 (8)第三节、坝体渗流计算 (11)第四节、土坝稳定计算 (14)第五节、细部构造 (22)第四章、溢洪道设计 (25)第一节、溢洪道地形资料 (25)第二节、溢洪道地质资料 (25)第三节、溢洪道的位置选择 (25)第四节、溢洪道布置 (26)第五章、地基处理 (32)1、坝基清理 (32)2、土石坝的防渗处理 (32)3、土石坝与坝基的连接 (32)结论 (33)参考文献 (34)致谢 (35)前言土石坝泛指由当地土料、石料或混合料，经过抛填、辗压等方法堆筑成的挡水坝。
当坝体材料以土和砂砾为主时，称土坝、以石渣、卵石、爆破石料为主时，称堆石坝；当两类当地材料均占相当比例时，称土石混合坝。
土石坝是历史最为悠久的一种坝型。
近代的土石坝筑坝技术自２０世纪５０年以后得到发展，并促成了一批高坝的建设。
目前，土石坝是世界坝工建设中应用最为广泛和发展最快的一种坝型。
土石坝按坝高可分为：低坝、中坝和高坝。
土石坝按其施工方法可分为：碾压式土石坝；冲填式土石坝；水中填土坝和定向爆破堆石坝等。
应用最为广泛的是碾压式土石坝。
按照土料在坝身内的配置和防渗体所用的材料种类，碾压式土石坝可分为以下几种主要类型：１、均质坝。
坝体断面不分防渗体和坝壳，基本上是由均一的黏性土料（壤土、砂壤土）筑成。
２、土质防渗体分区坝。
即用透水性较大的土料作坝的主体，用透水性极小的黏土作防渗体的坝。
包括黏土心墙坝和黏土斜墙坝。
防渗体设在坝体中央的或稍向上游且略为倾斜的称为黏土心墙坝。
防渗体设在坝体上游部位且倾斜的称为黏土斜墙坝，是高、中坝中最常用的坝型。
3、非土料防渗体坝。
防渗体由沥青混凝土、钢筋混凝土或其他人工材料建成的坝。
引言概述:
土石坝作为一种常见的重要水利工程结构，被广泛应用于水资源利用、洪水控制、水流调节等方面。
在毕业设计中，我们将对土石坝进行综合分析和设计，通过详细的介绍和研究土石坝的各方面内容，以期提高对土石坝工程设计和施工的认识和理解。
正文内容：
1.土石坝的概念和分类
1.1土石坝的定义
1.2土石坝的分类
1.3土石坝的结构特点
2.土石坝的材料与力学性质
2.1土石坝使用的材料
2.2土石坝材料的力学性质
2.3土石坝材料的可行性分析
3.土石坝的基本设计原理
3.1土石坝的稳定性分析
3.2土石坝的渗透性分析
3.3土石坝的抗震性设计
3.4土石坝的温度效应分析
3.5土石坝的变形与监测
4.土石坝的施工工艺和质量管理
4.1土石坝的施工工艺
4.2土石坝的施工监测
4.3土石坝的质量管理
5.土石坝的经济性与环境影响
5.1土石坝的经济性分析
5.2土石坝的社会影响
5.3土石坝的环境影响评价
总结：
通过对土石坝的综合分析和设计，我们深入了解了土石坝的概念、分类、结构特点以及土石坝材料的力学性质。
在基本设计原理方面，我们分析了土石坝的稳定性、渗透性、抗震性、温度效应、变形与监测等方面。
我们还介绍了土石坝的施工工艺、质量管理以及土石坝的经济性和环境影响等方面内容。
通过本文对土石坝的全面论述，希望能够提高对土石坝工程设计和施工的认识和理解，为相关领域的实践工作提供一定的参考价值。
土石坝毕业设计1. 引言土石坝是一种常见的水利工程结构，用于水库的蓄水和防洪。
在毕业设计中，我们将研究土石坝的设计原理、施工过程和监测方法，以及可能遇到的问题和解决方案。
本文档将详细介绍土石坝的相关内容，并提供设计和建设土石坝的指导。
2. 土石坝的基本原理土石坝是一种以土石材料为主要构造材料的大坝，主要由堤体、坝基和坝顶组成。
堤体由多种土石材料堆积而成，形成防洪和蓄水的屏障。
坝基是土石坝的基础，承受来自水体和土壤的力。
坝顶则是坝体的上部，用于堵塞水流并支撑堤体。
3. 土石坝的设计3.1 坝型选择在设计土石坝时，首先需要根据实际情况选择合适的坝型。
常见的土石坝坝型包括碾压土石坝、心墙土石坝和重力土石坝。
不同的坝型适用于不同的地质和水力条件。
本文将介绍各种坝型的特点和适用范围，以供设计参考。
3.2 坝体稳定性分析为了确保土石坝的安全性，需要进行坝体稳定性分析。
这项分析用于确定坝体在正常和极端载荷条件下的稳定性，并评估任何可能的破坏机制。
本文将介绍常用的稳定性分析方法，包括切片法、有限元法和稳定性计算软件的应用。
3.3 坝体渗流分析土石坝的渗流是一个重要的问题，如果不能得到有效控制，可能会导致坝体破坏。
因此，在设计土石坝时，需要进行渗流分析，以确定坝体内部的渗流路径和渗流通量。
本文将介绍渗流分析的基本原理和方法，包括渗流试验和数值模拟。
3.4 坝体材料选择土石坝的堤体材料是其结构的基础，对坝体的稳定性和安全性有重要影响。
在设计土石坝时，需要选择合适的材料，并确定其物理和力学性质。
本文将介绍常见的土石材料和其特点，以及如何选择和测试合适的材料。
4. 土石坝的施工4.1 坝基处理坝基是土石坝的基础，其处理对于坝体的稳定性至关重要。
在施工土石坝之前，需要对坝基进行处理，包括地质勘察、坑底平整和加固措施的设计。
本文将介绍坝基处理的基本原理和具体方法，以保证坝体在施工和运营中的稳定性。
4.2 堤体填筑堤体填筑是土石坝施工的核心环节，涉及大量的土石材料运输和堆积。
目录摘要 (1)Abstract (2)前言 (3)第1章设计的大体资料 (4)概况 (4)大体资料 (4)1.2.1地震烈度 (4)1.2.2水文气象条件 (4)1.2.3坝址地形、地质与河床覆盖条件 (5)1.2.4建筑材料概况 (5)1.2.5其他资料 (7)第2章工程品级及建筑物级别 (8)第3章坝型选择及枢纽布置 (9)坝址选择及坝型选择 (9)3.1.1 坝址选择 (9)3.1.2 坝型选择 (9)枢纽组成建筑物肯定 (9)枢纽整体布置 (9)第4章大坝设计 (10)土石坝坝型选择 (10)坝的断面设计 (10)4.2.1 坝顶高程肯定 (10)4.2.2 坝顶宽度肯定 (12)4.2.3 坝坡及马道肯定 (12)4.2.4 防渗体尺寸肯定 (13)4.2.5 排水设备的形式及其大体尺寸的肯定 (14)4.3.1 粘性土料设计 (14)4.3.2 石渣坝壳料设计（按非粘性土料设计） (15)土石坝的渗透计算 (16)4.4.1 计算方式及公式 (16)4.4.2 计算断面及计算情形的选择 (17)4.4.3 计算结果 (17)4.4.4 渗透稳固计算 (18)稳固分析计算 (18)4.5.1 计算方式与原理 (18)4.5.2 计算公式 (19)4.5.3 稳固功效分析 (20)地基处置 (20)4.6.1 坝基清理 (20)4.6.2 土石坝的防渗处置 (20)4.6.3 土石坝与坝基的连接 (20)4.6.4 土石坝与岸坡的连接 (20)土坝的细部结构 (20)4.7.1 坝的防渗体、排水设备 (20)4.7.2 反滤层设计 (21)4.7.3 护坡及坝坡设计 (21)4.7.4 坝顶布置 (22)第5章溢洪道设计 (23)溢洪道线路选择和平面位置的肯定 (23)溢洪道大体数据 (23)工程布置 (23)5.3.1 引渠段 (23)5.3.2 控制段 (24)5.3.3 泄槽 (25)5.3.4 出口消能段 (30)地基处置及防渗 (32)结论 (33)感想体会 (34)致谢 (35)参考文献 (36)附录一：计算书 (37)附录二：外文翻译 (65)摘要适当修建大坝能够实现一个流域地域防洪、浇灌的综合效益。
土石坝毕业设计土石坝毕业设计在水利工程领域中，土石坝作为一种常见的水利工程结构，承担着调节水流、防洪、蓄水等重要功能。
而作为水利工程专业的毕业设计课题，土石坝的设计无疑是一个具有挑战性和实践性的任务。
本文将从土石坝的设计原理、工程实施和环境影响等方面进行探讨。
一、土石坝的设计原理土石坝是利用土石材料充填建筑而成的一种水利工程结构。
其设计原理主要包括坝体稳定性、坝顶宽度、坝体材料选择等方面。
首先，坝体稳定性是土石坝设计中最关键的问题。
设计师需要考虑到土石材料的强度、抗滑性和抗冲刷性等因素，以确保土石坝在各种外力作用下不发生破坏。
其次，坝顶宽度的设计需要考虑到坝体的自重和水压力等因素，以保证坝顶的稳定性和安全性。
最后，坝体材料的选择需要根据工程实际情况和经济性来确定，常见的土石材料有黏土、砂土和碎石等。
二、土石坝的工程实施土石坝的工程实施包括坝基处理、坝体充填和坝顶建设等步骤。
首先，坝基处理是土石坝工程实施中的重要环节。
设计师需要对坝基进行地质勘察和地质力学分析，以确定坝基的稳定性和承载能力。
其次，坝体充填需要根据设计要求，选取合适的土石材料进行填筑，同时要进行合理的压实和加固，以确保坝体的稳定和坝顶的安全。
最后，坝顶建设需要进行防渗处理和排水系统的设计，以防止水流对坝顶的侵蚀和损坏。
三、土石坝的环境影响土石坝的建设对周围环境产生一定的影响，主要包括水文影响、生态影响和社会影响等方面。
首先，土石坝的建设会改变水流的路径和速度，对下游的水文条件产生影响，可能引起洪水和干旱等问题。
其次，土石坝的建设会破坏原有的生态系统，导致生物多样性的减少和生态平衡的破坏。
最后，土石坝的建设会对周围的居民和社会经济产生影响，可能导致土地沉降、人口迁移和经济发展等问题。
综上所述，土石坝的毕业设计是一个具有挑战性和实践性的任务。
设计师需要充分理解土石坝的设计原理，合理进行工程实施，并考虑到土石坝建设对环境的影响。
通过毕业设计的实践，学生们可以深入了解土石坝的工程特点和设计要求，提高自己的专业能力和实践能力。
前言 (2)第一章基本资料 (3)第一节、工程概况及工程目的 (3)第二节、基本资料 (3)第二章、枢纽布置 (6)第一节、坝轴线选择 (6)第二节、枢纽布置 (6)第三章、坝工设计 (8)第一节、坝型确定 (8)第二节、挡水坝体断面设计 (8)第三节、坝体渗流计算 (11)第四节、土坝稳定计算 (14)第五节、细部构造 (22)第四章、溢洪道设计 (25)第一节、溢洪道地形资料 (25)第二节、溢洪道地质资料 (25)第三节、溢洪道的位置选择 (25)第四节、溢洪道布置 (26)第五章、地基处理 (30)1、坝基清理 (31)2、土石坝的防渗处理 (31)3、土石坝与坝基的连接 (31)结论 (32)参考文献.................................... 错误!未定义书签。
致谢 (33)前言土石坝泛指由当地土料、石料或混合料，经过抛填、辗压等方法堆筑成的挡水坝。
当坝体材料以土和砂砾为主时，称土坝、以石渣、卵石、爆破石料为主时，称堆石坝；当两类当地材料均占相当比例时，称土石混合坝。
土石坝是历史最为悠久的一种坝型。
近代的土石坝筑坝技术自２０世纪５０年以后得到发展，并促成了一批高坝的建设。
目前，土石坝是世界坝工建设中应用最为广泛和发展最快的一种坝型。
高中语文，语文试卷，计算机热门课件而且这些玩家大多数为了在当中更好地展土石坝按坝高可分为：低坝、中坝和高坝。
土石坝按其施工方法可分为：碾压式土石坝；冲填式土石坝；水中填土坝和定向爆破堆石坝等。
应用最为广泛的是碾压式土石坝。
按照土料在坝身内的配置和防渗体所用的材料种类，碾压式土石坝可分为以下几种主要类型：１、均质坝。
坝体断面不分防渗体和坝壳，基本上是由均一的黏性土料（壤土、砂壤土）筑成。
２、土质防渗体分区坝。
即用透水性较大的土料作坝的主体，用透水性极小的黏土作防渗体的坝。
包括黏土心墙坝和黏土斜墙坝。
防渗体设在坝体中央的或稍向上游且略为倾斜的称为黏土心墙坝。
防渗体设在坝体上游部位且倾斜的称为黏土斜墙坝，是高、中坝中最常用的坝型。
3、非土料防渗体坝。
防渗体由沥青混凝土、钢筋混凝土或其他人工材料建成的坝。
按其位置也可分为心墙坝和面板坝。
第一章基本资料第一节、工程概况及工程目的ZF水库位于QH河干流上，控制面积4990km2总库容5.05×108m3。
该工程以灌溉发电为主，结合防洪，可引水灌溉农田7.12万亩，远期可发展到10.4万亩。
灌溉区由一个引水流量为45m3/s的总干渠和四条分干渠组成，在总干渠渠首及下游24km处分别修建枢纽电站和HZ电站，总装机容量31.45MW,年发电量11290完千瓦时。
水库建成后，除为市区居民生活和工业提供给水外，还可使城市防洪能力得到有效的提高。
水库防洪标准为百年设计，万年校核。
枢纽工程由挡水坝、溢洪道和输水洞、灌溉发电洞及枢纽电站组成。
第二节、基本资料1、特征水位及流量挡水坝、溢洪道、输水洞的特征水位及流量见表2-1。
表2-1 ZF水库工程特征值2、气象气象资料见表2-2。
表2-2 气象资料表3、地质1、坝址区工程地质条件ZF水库的右岸较陡，坡度为30°左右，大部分基岩出露高程为770~810m。
主河槽在右岸，河宽月100米左右；左岸为堆积岸，左岸台地宽200m左右，山岭高程在775m 左右，岸坡较平缓，大都为土层覆盖。
水库枢纽处施工场地狭窄，枢纽建筑物全部布置在左岸，施工布置较为困难。
坝区为上二迭系石千峰组的紫红色、紫灰色细砂岩，间夹同色砾岩及砂质页岩等岩层。
右岸全部为基岩，河床砂卵石层总厚度约50m，覆盖层厚度约5m。
高漫滩表层亚砂土厚5~15m，左岸728m高程以下为基岩。
基岩面向下游逐渐降低，土层增厚。
砂卵石层透水性不会很强，施工开挖排水作业估计不会很困难。
2、溢洪道工程地质条件上坝线方案溢洪道堰顶高程757m，沿建筑物轴线岩层倾向下游。
岩性主要为坚硬的细砂岩，其中软弱层多为透镜体，溢洪道各部分的抗滑稳定条件是好的。
下坝线溢洪道高程750m。
基础以下10m左右为砂质页岩及夹泥层，且单薄分水岭岩层风化严重，透水性大，对建筑安全不利。
第二章、枢纽布置第一节、坝轴线选择选择坝址时，应根据地形、地址、工程规模及施工条件，经过经济和技术的综合分析比较来选定。
应尽量选在河谷的狭窄段。
这样坝轴线短，工程量小，但必须与施工场地和泄水建筑物的布置情况以及运用上的要求等同时考虑对于两岸坝段要有足够的高程和厚度。
坝基和两岸山体应无大的不利地质构成问题。
岩石应较完整，并应将坝基置于透水性小的坚实地层或厚度不大的透水地基上。
坝址附近要有足够数量符合设计要求的土、砂、石料且便于开采运输。
通过以上分析，ZF水库坝轴线的选择，在地形上，应尽量选在河谷狭窄段。
由地形图上可知，上游坡坝轴线、坝轴线以及和下游坝轴线三者的比见地形图，下游的坝轴线最符合。
因为它是河谷的狭窄段，这样坝轴线短，工程量小，可减少投资，库容较大，淹没少。
第二节、枢纽布置枢纽布置应做到安全可靠，经济合理，施工互不干扰，管理运用方便。
高中坝和地震区的坝，不得采用布置在非岩石地基上的坝下埋管型式，低坝采用非岩石地基上的坝下埋管时，必须对埋管周围填土的压实方法，可能达到的压实密度及其抵抗渗透破坏的能力能否满足要求进行保证。
枢纽布置应考虑建筑物开挖料的应用。
土石坝枢纽通常包括拦河坝、溢洪道、泄洪洞输水或引水洞及水电站等，应通过地形地质条件以及经济和技术等方面来确定。
坝址应选在地形地质有利的地方，使坝轴线较短，库容较大，淹没少。
附近有丰富的筑坝材料，便于布置泄水建筑物。
在高山深谷区常将坝址选在弯曲河段，把坝布置在弯道上，利用凸岸山脊抗滑稳定和渗透稳定，并采取排水灌浆等相应加固措施，应尽量避免将坝址选在工程地质条件不良的地段。
如活断层含形成整体滑动的软弱夹层，以及粉细砂、软粘土和淤泥等软弱地基上。
坝轴线一般宜顺直，如布置成折线，转折处山曲线连接。
如坝轴平面形成弧形，最好试凸向上游，如受地形限制，不得凸向下游，曲度应小些，防渗体不要过薄，以免蓄水后防渗体产生拉力而出现顺水流方向的裂缝。
根据枢纽布置原则，枢纽中的泄水建筑物应做到安全可靠、经济合理、施工互不干扰、管理运用方便。
枢纽布置应满足以下原则：枢纽中的泄水建筑物应满足设计规范的运用条件和要求。
选择泄洪建筑物形式时，宜优先考虑采用开敞式溢洪道为主要泄洪建筑物，并经济比较确定。
泄水引水建筑物进口附近的岸坡应有可靠的防护措施，当有平行坝坡方向的水流可能会冲刷坝坡时，坝坡也应有防护措施。
应确保泄水建筑物进口附近的岸坡的整体稳定性和局部稳定性。
当泄水建筑物出口消能后的水流从刷下游坝坡时，应比较调整尾水渠和采取工程措施保护坝坡脚的可靠性和经济性，可采取其中一种措施，也可同时采用两种措施。
对于多泥沙河流，应考虑布置排沙建筑物，并在进水口采取放淤措施。
溢洪道应选择在地形开阔、岸坡稳定、岩土坚实和地下水位较低的地点，宜选用地质条件好良好的天然地基。
壤土、中砂、粗砂、砂砾石适于作为水闸地基，尽量避免淤泥质土和粉砂、细砂地基，必要时应采取妥善处理措施。
从地质地形图可知坝体右岸有天然的垭口，地质条件好，且有天然的石料厂，上下游均有较缓的滩地，两岸岩体较陡，岩体条件好，施工起来更快捷更经济合理。
因此，溢洪道修建于QH右岸山坡上，紧邻右坝肩。
由于闸址段地形条件好，所以采用正槽式溢洪道。
第三章、坝工设计第一节、坝型确定根据所给资料，选择大坝型式，还应根据地形、地质、建筑材料、工程量以及施工条件等综合方面确定坝型。
水库处于平原地区。
由基本资料可知，库区土料丰富，料场距坝址较近，运输条件良好。
施工简便，地质条件合理，造价低。
通过以上几方面的综合分析比较，所以选用土石坝方案。
第二节、挡水坝体断面设计1、坝顶高程的确定1.1、风区长度由题目已知该流域多年平均最大风速为9m/s，水位768.1m时水库吹程为5.5km。
1.2、坝顶高程计算坝顶在静水位以上的超高值按下式计算;y=R+e+A式中 y—坝顶超高，m;R—最大波浪在坝坡上的爬高，m;A—安全加高，m ；由上可知等效吹程5.5km>1.6m，近似估计R+e在0.9～1.2之间。
所以，正常运行条件时 R+e 取1.2非常运行条件时 R+e 取0.9由基本资料可知大坝级别为3级正常运行条件时安全加高 A取0.7非常运行条件时安全加高 A取0.5坝顶高程等于水库静水位与超高之和，应按下列四种情况计算，并取其中最大值；设计洪水位+正常情况的坝顶超高；H=768.1m正常蓄水位+正常情况的坝顶超高；H=767.20m校核洪水位+非常情况的坝顶超高；H=770.40m正常蓄水位+非常情况的坝顶超高；H=737.00m由计算可知，计算坝顶高程为770.4m，考虑坝顶上设与防渗体紧密连接的1.2m高防浪墙，取设计坝顶高程为769.2m。
2、坝顶宽度坝顶宽度根据构造、施工等因素确定，由《碾压式土石坝设计规范（SL274—2001）》[5]高坝选用10～15 m，中低坝可选用5～10 m，根据所给资料，初步拟定坝体断面，坝顶宽度为8m见图3-1。
