数字图像处理灰度变换与空间域matlab

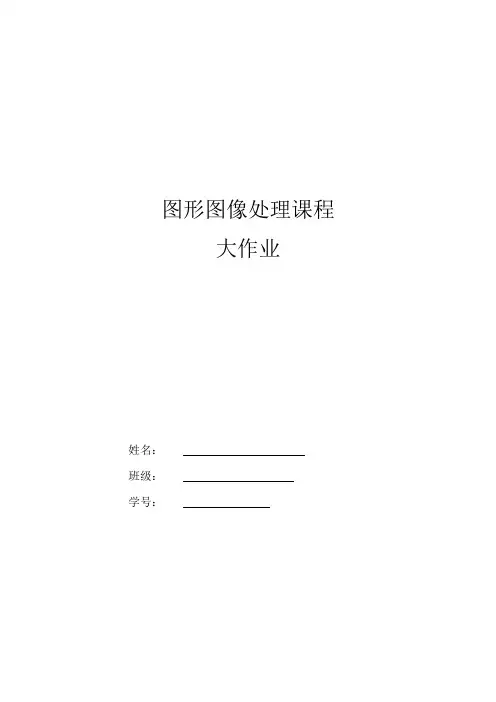

图形图像处理课程大作业姓名：班级：学号：目录界面编程实现图像灰度变换 (1)摘要 (2)正文 (3)1.MATLAB界面编程简介： (3)2.图像的灰度变换简介 (3)3.采用MATLAB Guide设计界面 (4)3.1 问题分析： (4)3.2实验方法： (4)3.3实验结果： (5)4. 线性变换的算法设计与实现： (5)4.1问题分析： (5)4.2实验方法： (5)4.3实验结果： (6)5. 对数变换的算法设计与实现 (8)5.1问题分析： (8)5.2实验方法： (8)5.3实验结果： (8)6. 幂律变换的算法设计与实现： (10)6.1问题分析： (10)6.2实验方法： (10)6.3实验结果： (11)实验心得 (13)附录 (13)1.参考文献： (13)2.源代码： (13)界面编程实现图像灰度变换问题描述：本课题主要解决的问题是通过MATLAB界面编程实现图像的灰度变换，包括线性灰度变换、对数灰度变换、幂律灰度变换，以此来实现图像增强，使图像更适合于进一步的分析和对它内容的提取。

实现界面编程可以更方便的对图片进行操作，例如可以打开任意一张需要处理的图片，可以使图像处理结果更直观，对比更明显，更利于进行观察，同时可以实现保存处理后的图片，这样，图像的操作更简洁、直接。

摘要本次报告旨在完成以下几个任务：1、MATLAB界面编程简介；2、图像的灰度变换简介；3、采用MATLAB Guide设计界面，设计实现下列功能的按钮：可以读入并显示任意一张图像，可以实现图像灰度变换（线性变换、对数变换和幂律变换），可以保存处理后的图片，可以退出程序，点击相应的按钮可以实现相应的功能；4、线性变换的算法设计与实现；5、对数变换的算法设计与实现；6、幂律变换的算法设计与实现。

结果如正文所示。

正文1.MATLAB界面编程简介：图形用户界面是由窗口、光标、按键、菜单、文字说明等对象构成的一个用户界面。

实验一Matlab图像处理基础及图像灰度变换一、实验目的了解Matlab平台下的图像编程环境，熟悉Matlab中的DIP (Digital Image Processing)工具箱；掌握Matlab中图像的表示方法，图像类型、数据类型的种类及各自的特点，并知道怎样在它们之间进行转换。

掌握Matlab环境下的一些最基本的图像处理操作，如读图像、写图像、查看图像信息和格式、尺寸和灰度的伸缩等等；通过实验掌握图像直方图的描绘方法，加深直方图形状与图像特征间关系间的理解；加深对直方图均衡算法的理解。

二、实验内容1．从硬盘中读取一幅灰度图像；2．显示图像信息，查看图像格式、大小、位深等内容；3．用灰度面积法编写求图像方图的Matlab程序，并画图；4．把第3步的结果与直接用Matlab工具箱中函数histogram的结果进行比较，以衡量第3步中程序的正确性。

5．对读入的图像进行直方图均衡化，画出处理后的直方图，并比较处理前后图像效果的变化。

三、知识要点1.Matlab6.5支持的图像图形格式TIFF, JEPG, GIF, BMP, PNG, XWD (X Window Dump)，其中GIF不支持写。

2.与图像处理相关的最基本函数读：imread; 写：imwrite; 显示：imshow; 信息查看：imfinfo;3.Matlab6.5支持的数据类double, unit8, int8, uint16, int16, uint32, int32, single, char (2 bytes per element), logical.4.Matlab6.5支持的图像类型Intensity images, binary images, indexed images, RGB image5.数据类及图像类型间的基本转换函数数据类转换：B = data_class_name(A);四、参考程序和参考结果1．求灰度直方图===================================================================== % Experiment 1: calculate the histogram of gray-scale through gray-scale area% functionf=imread('J:\ebook and code_ex\image processing\digital image process2_Woods\DIP usingMatlab\image database\dipum_images_ch02\dipum_images_ch02\Fig0206(a)(rose-original).tif');[m,n]=size(f);gray_area=zeros(1,256);% compute the area under certain gray levelfor k=0:255ind = find(f == k);gray_area(k+1) = length(ind);end% compute the histogram by performing the difference for gray_areahist=zeros(1,256);for k=0:254hist(k+1)=gray_area(k+2)-gray_area(k+1);end% normalizationhist=hist/numel(f);subplot(121); imshow(f);subplot(122);stem([1:1:256],hist,'.');axis([1 256 0 max(hist)]);===============================================================================f = imread('Fig0308(a)(pollen).tif'); subplot(221); imshow(f); title('the orignal image'); subplot(222); imhist(f); ylim('auto');g = histeq(f, 256);subplot(223); imshow(g);title('image after equalization'); subplot(224); imhist(g);ylim('auto');the orignal image5010015020025004image after equalization5010015020025004。

实验一Matlab图像处理基础及图像灰度变换一、实验目的了解Matlab平台下的图像编程环境，熟悉Matlab中的DIP (Digital Image Processing)工具箱；掌握Matlab中图像的表示方法，图像类型、数据类型的种类及各自的特点，并知道怎样在它们之间进行转换。

掌握Matlab环境下的一些最基本的图像处理操作，如读图像、写图像、查看图像信息和格式、尺寸和灰度的伸缩等等；通过实验掌握图像直方图的描绘方法，加深直方图形状与图像特征间关系间的理解；加深对直方图均衡算法的理解。

二、实验内容1．从硬盘中读取一幅灰度图像；2．显示图像信息，查看图像格式、大小、位深等内容；3．用灰度面积法编写求图像方图的Matlab程序，并画图；4．把第3步的结果与直接用Matlab工具箱中函数histogram的结果进行比较，以衡量第3步中程序的正确性。

5．对读入的图像进行直方图均衡化，画出处理后的直方图，并比较处理前后图像效果的变化。

三、知识要点1.Matlab6.5支持的图像图形格式TIFF, JEPG, GIF, BMP, PNG, XWD (X Window Dump)，其中GIF不支持写。

2.与图像处理相关的最基本函数读：imread; 写：imwrite; 显示：imshow; 信息查看：imfinfo;3.Matlab6.5支持的数据类double, unit8, int8, uint16, int16, uint32, int32, single, char (2 bytes per element), logical.4.Matlab6.5支持的图像类型Intensity images, binary images, indexed images, RGB image5.数据类及图像类型间的基本转换函数数据类转换：B = data_class_name(A);四、参考程序和参考结果1．求灰度直方图===================================================================== % Experiment 1: calculate the histogram of gray-scale through gray-scale area% functionf=imread('J:\ebook and code_ex\image processing\digital image process2_Woods\DIP usingMatlab\image database\dipum_images_ch02\dipum_images_ch02\Fig0206(a)(rose-original).tif');[m,n]=size(f);gray_area=zeros(1,256);% compute the area under certain gray levelfor k=0:255ind = find(f == k);gray_area(k+1) = length(ind);end% compute the histogram by performing the difference for gray_areahist=zeros(1,256);for k=0:254hist(k+1)=gray_area(k+2)-gray_area(k+1);end% normalizationhist=hist/numel(f);subplot(121); imshow(f);subplot(122);stem([1:1:256],hist,'.');axis([1 256 0 max(hist)]);===============================================================================f = imread('Fig0308(a)(pollen).tif'); subplot(221); imshow(f); title('the orignal image'); subplot(222); imhist(f); ylim('auto');g = histeq(f, 256);subplot(223); imshow(g);title('image after equalization'); subplot(224); imhist(g);ylim('auto');the orignal image5010015020025004image after equalization5010015020025004。

如何进行MATLAB图像处理一、引言图像处理是计算机视觉和图像分析领域中的重要任务之一。

而MATLAB是一种强大的数学计算软件，也被广泛应用于图像处理。

本文将介绍如何使用MATLAB进行图像处理，并探讨一些常见的图像处理技术。

二、图像处理基础在开始使用MATLAB进行图像处理之前，我们需要了解一些基础知识。

一个图像通常由像素组成，每个像素都有一个灰度值或者RGB（红绿蓝）三个通道的值。

图像的处理可以分为两个主要方面：空间域处理和频域处理。

1. 空间域处理空间域图像处理是指直接对图像的像素进行操作，常见的处理方法包括亮度调整、对比度增强和图像滤波等。

MATLAB提供了一系列函数和工具箱来进行这些处理。

例如，要调整图像的亮度，可以使用imadjust函数。

该函数可以通过调整输入图像的灰度值范围，实现亮度的增强或者降低。

下面是一个简单的例子：```matlabI = imread('image.jpg'); % 读取图像J = imadjust(I,[0.2 0.8],[0 1]); % 调整亮度范围imshow(J); % 显示图像```2. 频域处理频域图像处理是指将图像从空间域转换到频域进行处理，常见的处理方法包括傅里叶变换和滤波等。

MATLAB提供了fft和ifft等函数来进行频域处理。

例如，要对图像进行傅里叶变换，可以使用fft2函数。

该函数将图像转换为频率域表示，可以进一步进行滤波等处理。

下面是一个简单的例子：```matlabI = imread('image.jpg'); % 读取图像F = fft2(I); % 傅里叶变换F = fftshift(F); % 频率域中心化imshow(log(1 + abs(F)),[]); % 显示频率域图像```三、图像处理技术了解了图像处理的基础知识后，我们可以探索一些常见的图像处理技术。

以下将介绍几个常用的技术，并给出相应的MATLAB代码示例。

《数字图像处理》实验报告学院：专业：班级：姓名：学号：实验一实验名称：图像增强实验目的：1.熟悉图像在Matlab下的读入，输出及显示；2.熟悉直方图均衡化；3.熟悉图像的线性指数等；4.熟悉图像的算术运算及几何变换.实验仪器：计算机，Matlab软件实验原理：图像增强是为了使受到噪声等污染图像在视觉感知或某种准则下尽量的恢复到原始图像的水平之外，还需要有目的性地加强图像中的某些信息而抑制另一些信息，以便更好地利用图像。

图像增强分频域处理和空间域处理，这里主要用空间域的方法进行增强。

空间域的增强主要有：灰度变换和图像的空间滤波。

图像的直方图实际上就是图像的各像素点强度概率密度分布图，是一幅图像所有像素集合的最基本统计规律，均衡化是指在每个灰度级上都有相同的像素点过程。

实验内容如下：I=imread('E:\cs.jpg');%读取图像subplot(2,2,1),imshow(I),title('源图像')J=rgb2gray(I)%灰度处理subplot(2,2,2),imshow(J) %输出图像title('灰度图像') %在原始图像中加标题subplot(2,2,3),imhist(J) %输出原图直方图title('原始图像直方图')0100200几何运算：I=imread('E:\cs.jpg');%subplot(1,2,1),imshow(I); theta = 30;K = imrotate(I,theta); subplot(1,2,2),imshow(K)对数运算：I=imread('E:\dog.jpg');subplot(2,2,1),imshow(I),title('源图像') J=rgb2gray(I)%灰度处理subplot(2,2,2),imshow(J),title('灰度变换后图像') J1=log(1+double(J));subplot(2,2,3),imshow(J1,[]),title('对数变换后') 指数运算:I=imread('E:\dog.jpg'); f=double(I); g=(2^2*(f-1))-1 f=uint8(f); g=uint8(g);subplot(1,2,1);subimage(f),title('变换一') subplot(1,2,2);subimage(g),title('变换二')加法运算：clc;clear all;close all; i = imread('E:\dog.jpg');j = imnoise(i,'gaussian',0,0.02);subplot(1,3,1),imshow(i),title('图一') subplot(1,3,2),imshow(j),title('图二') k=zeros(242,308); for p=1:100j = imnoise(i,'gaussian',0,0.02); j1 = im2double(j); k = k + j1; end k=k/100;subplot(1,3,3),imshow(k),title('图三')变换一200400600100200300400500变换二200400600100200300400500实验二实验名称：图像变换实验目的：（1）进一步对matlab的了解和使用；（2）学习如何在matlab中对数字图像的处理；实验原理：图像和其他信号一样，既能在空间域处理，也能在频率域处理。

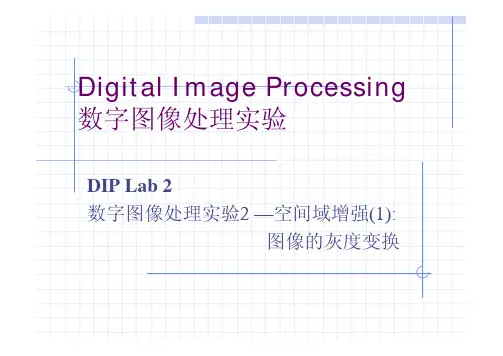

Digital Image Processing 数字图像处理实验DIP Lab 2数字图像处理实验2 —空间域增强(1):图像的灰度变换实验目的1.学习常见的图像增强的方法并实际体会图像增强前后画质的变化；2.了解几种不同增强方式用于不同图像处理所取得的效果；3.培养处理实际图像的能力并为课堂教学提供配套的实践机会。

实验要求1.利用MatLab工具箱中关于图像增强的函数对本指导书中的指定图像进行灰度增强处理；2.自己编制程序实现MatLab工具箱中函数以外的图像增强算法，对于本指导书中指定的图像进行处理。

实验内容一：灰度变换1.运用亮度变换函数imadjust对图像进行增强处理，观察图像对比度的变化。

实验教材P63 -642.学习教材【例2-21】和【例2-22】，实现对图像进行分段线性变换：编程实验：对图pout.tif ,将其小于30的灰度值不变,将30到150的灰度值拉伸到30到200,同时压缩150到255的灰度值到200到255之间.3.编程实验：对图像Fig3.04(a).jpg进行求反，观察图像处理前后的变化；4.验证实验：对图像进行对数变换，观察图像处理前后的变化；5.总结灰度变换增强方法处理的特点；常见图像格式数据类操作提示(续)w贴图时可以点击图像窗口的Edit，然后在下拉菜单中点击Copy Figure，即可将图像放入减切板，然后就可以在WORD文档中粘贴。

灰度变换原图像f(m,n) 的灰度范围[a,b] 线形变换为图像g(m,n),灰度范围[a’,b’]公式：g(m,n)=a’+(b’-a’)* f(m,n) /(b-a)运用灰度变换函数imadjustJ = imadjust(I,[low in;high in],[low out;high out],gamma)反转实验：思考用matlab自带函数imadjust实现图像反转，图3.4（a）思考题/问答题1.小结一下本实验所用的增强方法。

matlab图像的灰度变换实验⼆图像的灰度变换⼀、实验⽬的1、理解数字图像处理中点运算的基本作⽤；2、掌握对⽐度调整与灰度直⽅图均衡化的⽅法。

⼆、实验原理1、对⽐度调整如果原图像f (x , y )的灰度范围是[m , M ]，我们希望对图像的灰度范围进⾏线性调整，调整后的图像g (x , y )的灰度范围是[n , N ]，那么下述变换：[]n m y x f mM n N y x g +---=),(),(就可以实现这⼀要求。

MATLAB 图像处理⼯具箱中提供的imadjust 函数，可以实现上述的线性变换对⽐度调整。

imadjust 函数的语法格式为：J = imadjust(I,[low_in high_in], [low_out high_out])J = imadjust(I, [low_in high_in], [low_out high_out])返回原图像I 经过直⽅图调整后的新图像J ，[low_in high_in]为原图像中要变换的灰度范围，[low_out high_out]指定了变换后的灰度范围，灰度范围可以⽤ [ ] 空矩阵表⽰默认范围，默认值为[0, 1]。

不使⽤imadjust 函数，利⽤matlab 语⾔直接编程也很容易实现灰度图像的对⽐度调整。

但运算的过程中应当注意以下问题，由于我们读出的图像数据⼀般是uint8型，⽽在MATLAB 的矩阵运算中要求所有的运算变量为double 型（双精度型）。

因此读出的图像数据不能直接进⾏运算，必须将图像数据转换成双精度型数据。

2、直⽅图均衡化直⽅图均衡化的⽬的是将原始图像的直⽅图变为均衡分布的形式，即将⼀已知灰度概率密度分布的图像，经过某种变换变成⼀幅具有均匀灰度概率密度分布的新图像，从⽽改善图像的灰度层次。

MATLAB 图像处理⼯具箱中提供的histeq 函数，可以实现直⽅图的均衡化。

三、实验内容及要求1、⽤MATLAB 在⾃建的⽂件夹中建⽴example2.m 程序⽂件。

图像灰度变换内容摘要1 引言通常经输入系统获取的图像信息中含有各种各样的噪声与畸变，例如室外光照度不够均匀会造成图像灰度过于集中；由摄像头获得的图像经过A/D转换、线路传送都会产生噪声污染等等，这些不可避免地影响系统图像清晰度，降低了图像质量，轻者表现为图像不干净，难以看清细节；重者表现为图像模糊不清，连概貌都看不出来。

因此，在对图像经行分析前，必须对图像质量经行改善，一般情况下改善的方法有两类：图像增强和图像复原。

图像增强的目的是设法改善图像的视觉效果，提高图像的可读性，将图像中感兴趣的特征有选择的突出，便于人与计算机的分析和处理。

图像增强不考虑图像质量下降的原因，只将图像中感兴趣的特征有选择的突出，而衰减不需要的特征。

灰度变换是图像增强处理中一种非常基础直接的空间域图像处理方法。

灰度变换是根据某种条件按一定变换关系逐点改变原图像中每一个像素灰度值的方法。

1.灰度的线性变换当图像由于成像时曝光不足或过度, 由于成像设备的非线性或图像记录设备动态范围太窄等因素, 都会产生对比度不足的弊病, 使图像中的细节分辨不清。

这时如将图像灰度线性扩展, 常能显著改善图像的主观质量。

假设原图像f (x, y ) 的灰度范围是[ a, b ] 希望变换后图像的灰度范围扩展到[ c, d ] 则：M f 表示f ( x, y ) 的最大值。

在线性灰度变换中,灰度执照完全线性变换函数进行变换。

该线性灰度线性变换函数f ( r ) 是一个一维线性函数:其中, a 为线性变换的斜率, b 为线性变换函数在y 轴的截距, 如图1所示。

在灰度的线性变换中, 当a > 1时, 输出图像的对比度将增大; 当a < 1时, 输出图像的对比度将减小; 当a = 1且b ∃0时, 所进行的操作仅使所有像素的灰度值上移或下移, 其效果是使整个图像更暗或更亮; 如果a < 0, 则暗区域将变亮, 亮区域将变暗。

2分段线性灰度变换为了突出感兴趣的目标或者灰度区间, 相对抑制那些不感兴趣的灰度区域, 可采用分段线性法。

河北大学工商学院数字图像处理结课作业题目：基于MATLAB的数字图像灰度修正处理姓名学号：XXXXXX XXXXXXXXXX XXXXXXX班XXXXXX XXXXXXXXXX XXXXXXX班XXXXXX XXXXXXXXXX XXXXXXX班XXXXXX XXXXXXXXXX XXXXXXX班组别：第十五组指导教师：XXXXXX20XX年 XX月 XX日摘要：灰度修正处理是图像增强处理技术中一种非常基础、直接的空间域图像处理方法，也是图像数字化和图像显示的一个重要组成部分。

在成像过程中，很多因素会导致图像的灰度级发生失真。

本文主要说明了灰度级失真的原因，并针对这些问题讨论了如何基于MATLAB在图像采集系统中对图像像素进行修正。

我们完成图像的灰度变换和直方图均衡化，使图像能够补偿成均匀的成像，在视觉上得到改善达到预期的显示效果。

关键词：图像处理；灰度变换；MATLAB；图像采集图像是人类获取和交换信息的主要来源，图像处理起初主要应用在遥感、医学等领域。

然而，随着人类活动范围的不断扩大、需求不断提高，图像处理的应用几乎渗透到科学研究、工程技术和人类社会生活的各个领域。

图像校正是指对失真图像进行的复原性处理。

实际的复原过程是设计一个滤波器，使其能从失真图象中计算得到真实图象的估值，使其根据预先规定的误差准则，最大程度地接近真实图象。

一灰度及灰度失真在成像过程中，很多因素会导致图像的灰度发生失真，如光照的强弱、光电转换系统中感光部件的灵敏度、电子元器件特性的不稳定等，均可引起图像亮度的不均匀。

还有一些原因也会引起图像的失真：成象系统的象差、畸变、带宽有限等造成的；由于成象器件拍摄姿态和扫描非线性引起的；由于运动模糊、辐射失真、引入噪声等造成的。

灰度级矫正希望在图像采集系统中对图像像素进行逐点修正使得整幅图像能够补偿成均匀的成像。

图象校正的基本思路是，根据图像失真原因，建立相应的数学模型，从被污染或畸变的图象信号中提取所需要的信息，沿着使图象失真的逆过程恢复图象本来面貌。

一. 实验名称：空间图像增强（一）一．实验目的1．熟悉和掌握利用matlab工具进行数字图像的读、写、显示、像素处理等数字图像处理的基本步骤和流程。

2．熟练掌握各种空间域图像增强的基本原理及方法。

3．熟悉通过灰度变换方式进行图像增强的基本原理、方法和实现。

4．熟悉直方图均衡化的基本原理、方法和实现。

二．实验原理（一）数字图像的灰度变换灰度变换是图像增强的一种经典而有效的方法。

灰度变换的原理是将图像的每一个像素的灰度值通过一个函数，对应到另一个灰度值上去从而实现灰度的变换。

常见的灰度变换有线性灰度变换和非线性灰度变换，其中非线性灰度变换包括对数变换和幂律（伽马）变换等。

1、线性灰度变换1）当图像成像过程曝光不足或过度，或由于成像设备的非线性和图像记录设备动态围太窄等因素，都会产生对比度不足的弊病，使图像中的细节分辨不清，图像缺少层次。

这时，可将灰度围进行线性的扩展或压缩，这种处理过程被称为图像的线性灰度变换。

对灰度图像进行线性灰度变换能将输入图像的灰度值的动态围按线性关系公式拉伸扩展至指定围或整个动态围。

2）令原图像f(x,y)的灰度围为[a,b]，线性变换后得到图像g(x,y)，其灰度围为[c,d]，则线性灰度变换公式可表示为a y x fb y x f a b y x fc c a y x f ab c d d y x g <≤≤>⎪⎩⎪⎨⎧+---=),(),(),(,,]),([,),( (1)由(1)式可知，对于介于原图像f (x,y )的最大和最小灰度值之间的灰度值，可通过线性变换公式，一一对应到灰度围[c,d]之间，其斜率为(d-c)/(b-a)；对于小于原图像的最小灰度值或大于原图像的最大灰度值的灰度值，令其分别恒等于变换后的最小和最大灰度值。

变换示意图如图1所示。

图1 线性灰度变换示意图当斜率大于一时，变换后的灰度值围得到拉伸，图像对比度得到提高；当斜率小于一时，变换后的灰度值围被压缩，最小与最大灰度值的差变小，图像对比度降低；当斜率等于一时，相当于对图像不做变换。

数字图像处理：图像的灰度变换（Matlab实现）(1)线性变换:通过建⽴灰度映射来调整源图像的灰度。

k>1增强图像的对⽐度；k=1调节图像亮度，通过改变d值达到调节亮度⽬的；0i = imread('theatre.jpg');i = im2double(rgb2gray(i));[m,n]=size(i);%增加对⽐度Fa = 1.25; Fb = 0;O = Fa.*i + Fb/255;figure(1), subplot(221), imshow(O);title('Fa = 1.25, Fb = 0, contrast increasing');figure(2),subplot(221), [H,x]=imhist(O, 64);stem(x, (H/m/n), '.');title('Fa = 1.25, Fb = 0, contrast increasing');%减⼩对⽐度Fa =0.5; Fb = 0;O = Fa.*i + Fb/255;figure(1), subplot(222),imshow(O);title('Fa = 0.5, Fb = 0, contrast decreasing');figure(2), subplot(222), [H,x] = imhist(O, 64);stem(x, (H/m/n), '.');title('Fa = 0.5, Fb = 0, contrast decreasing');%线性亮度增加Fa = 0.5; Fb = 50;O = Fa.*i + Fb/255;figure(1), subplot(223), imshow(O);title('Fa = 0.5, Fb = 50, brightness control');figure(2), subplot(223), [H,x]=imhist(O,64);stem(x, (H/m/n), '.');title('Fa = 0.5, Fb = 50, brightness control');%反相显⽰Fa = -1; Fb = 255;O = Fa.*i + Fb/255;figure(1), subplot(224), imshow(O);title('Fa = -1, Fb = 255, reversal processing');figure(2), subplot(224),[H,x]=imhist(O, 64);stem(x, (H/m/n), '.');title('Fa = -1, Fb = 255, reversal processing');(2)对数变换：增强低灰度，减弱⾼灰度值。

实验图像增强处理与几何变换一、实验目的利用Matlab图像处理工具箱中的函数实现图像点处理、空间域平滑和锐化处理、彩色图像处理、几何处理，巩固其原理与计算方法学习，深化课程理论认知。

二、实验内容1、图像点处理：灰度变换、直方图均衡化和直方图规定处理；2、图像均值滤波和中值滤波、图像锐化处理；3、图像几何变换处理；4、图像彩色合成和彩色变换处理；三、实验步骤1、图像点处理：灰度变换、直方图均衡化和直方图规定处理；1.1图像的灰度变换启用MATLAB,输入以下代码运行I= imread('cameraman-8.bmp','bmp');figure; subplot(2,2,1), imshow(I);%获取图像直方图subplot(2,2,2),imhist(I);[counts1,x1] = imhist(I);%观察Counts,x的值subplot(2,2,3),stem(x1,counts1);%图像灰度变换J=imadjust(I,[0.1 0.7],[0.0 0.9]);subplot(2,2,4), imshow (J);%对比灰度变换前后的图像及其直方图figure;subplot(2,3,1),imshow(I);subplot(2,3,2),imshow(J);subplot(2,3,4),imhist(I);subplot(2,3,5),imhist(J);[counts2,x2] = imhist(J);subplot(2,3,6), stem(x2,counts2);图 1.1.1图 1.1.21.2图像直方图均衡化启用MATLAB,输入以下代码运行I=imread('cameraman-8.bmp','bmp') ;%直方图均衡化处理J=histeq(I) ;%对比均衡化处理前后的图像及其直方图figure(1),subplot(2,2,1),imshow(I),subplot(2,2,2),imshow(J); figure(1),subplot(2,2,3),imhist(I),subplot(2,2,4),imhist(J);图 1.2 1.3直方图规定化启用MATLAB,输入以下代码运行I1=imread('TM5.bmp','bmp');I2=imread('TM3.bmp','bmp');%直方图规定化处理K1=histeq(I1,imhist(I2));%对比规定化处理前后的图像及其直方图figure;subplot(3,2,1),imshow(I1);subplot(3,2,2), imhist(I1);subplot(3,2,3),imshow(I2);subplot(3,2,4), imhist(I2);subplot(3,2,5),imshow(K1);subplot(3,2,6), imhist(K1);图 1.32、图像空间域平滑2.1 用均值滤波器实现图像空间域的平滑启用MATLAB,输入以下代码运行I=imread('cameraman-8.bmp','bmp');J=imnoise(I,'gaussian'); %添加高斯噪声K=imnoise(I,'salt & pepper'); %添加椒盐噪声M=imnoise(I,'speckle'); %添加乘性噪声H=ones(3,3)/9; %3*3的均值去噪模板%滤波去噪处理I1=imfilter(I,H);J1=imfilter(J,H);K1=imfilter(K,H);M1=imfilter(M,H) ;%对比线性滤波去噪处理前后的图像figure;subplot(2,4,1),imshow(I);title('原图');subplot(2,4,2),imshow(J); title('高斯噪声图像'); subplot(2,4,3),imshow(K); title('椒盐噪声图像'); subplot(2,4,4),imshow(M); title('乘性噪声图像'); subplot(2,4,6),imshow(J1); title('高斯噪声滤波图像'); subplot(2,4,7),imshow(K1); title('椒盐噪声滤波图像'); subplot(2,4,8),imshow(M1) ; title('乘性噪声滤波图像') ; 输出图像如下图 2.12.2 用中值滤波器实现图像空间域的平滑启用MATLAB,输入以下代码运行I=imread('cameraman-8.bmp');I1=imnoise(I,'gaussian');I2=imnoise(I,'salt & pepper',0.02);I3=imnoise(I,'speckle');%3×3中值滤波模板J=medfilt2(I,[3,3]);J1=medfilt2(I1,[3,3]);J2=medfilt2(I2,[3,3]);J3=medfilt2(I3,[3,3]);figure,subplot(2,4,1),imshow(I) ; title('原图') ;subplot(2,4,2),imshow(I1) ; title('添加高斯噪声') ;subplot(2,4,3),imshow(I2) ; title('添加椒盐噪声') ;subplot(2,4,4),imshow(I3) ; title('添加乘性噪声') ;subplot(2,4,6),imshow(J1) ;title('高斯噪声3*3中值滤波') ; subplot(2,4,7),imshow(J2) ;title('椒盐噪声3*3中值滤波') ; subplot(2,4,8),imshow(J3) ;title('乘性噪声3*3中值滤波') ;K=medfilt2(I, [5,5]); %5×5中值滤波模板K1=medfilt2(I1,[5,5]);K2=medfilt2(I2,[5,5]);K3=medfilt2(I3,[5,5]);figure;subplot(2,2,1),imshow(K); title('原图5*5中值滤波'); subplot(2,2,2),imshow(K1) ; title('高斯噪声5*5中值滤波') ; subplot(2,2,3),imshow(K2); title('椒盐噪声5*5中值滤波'); subplot(2,2,4),imshow(K3) ; title('乘性噪声5*5中值滤波'); 输出结果如下图 2.2.1图 2.2.22.3 图像空间域锐化启用MATLAB,输入以下代码运行I=imread('cameraman-8.bmp','bmp')H=fspecial('sobel')%用sobel算子做模板%锐化处理J=imfilter(I,H)%锐化处理前后图像对比figure,subplot(1,2,1),imshow(I),subplot(1,2,2),imshow(J); 输出图像如下图 2.33、图像几何变换3.1 缩放启用MATLAB,输入以下代码运行I=imread('cameraman-8.bmp', 'bmp') ;%放大图像J=imresize(I,2) ;%缩小图像K=imresize(I,0.5) ;%图像对比figure(1),subplot(),imshow(I),title('原图'),figure(2),subplot(),imshow(J),title('放大两倍的图'),figure(3),subplot(),imshow(K),title('缩小0.5倍的图') ;输出图像如下图 3.1.1 图3.1.2图 3.1.33.2旋转启用MATLAB,输入以下代码运行I=imread('cameraman-8.bmp', 'bmp') ;%旋转图像M=imrotate(I,45) ;%图像对比figure;subplot(1,2,1),imshow(I),subplot(1,2,2),imshow(M) ;输出图像如下图 3.24、彩色图像处理4.1彩色合成启用MATLAB,输入以下代码运行I=imread('peppers.bmp','bmp');J1=I; J2=I;J3=I; J4=I;J5=I;%改变J1、J2、J3、J4、J5中的波段次序，组合成新的波段合成J1(:,:,1)=I(:,:,2); J1(:,:,2)=I(:,:,3); J1(:,:,3)=I(:,:,1) ;J2(:,:,1)=I(:,:,1); J2(:,:,2)=I(:,:,3); J2(:,:,3)=I(:,:,2) ;J3(:,:,1)=I(:,:,2); J3(:,:,2)=I(:,:,1); J3(:,:,3)=I(:,:,3) ;J4(:,:,1)=I(:,:,3); J4(:,:,2)=I(:,:,2); J4(:,:,3)=I(:,:,1) ;J5(:,:,1)=I(:,:,3); J5(:,:,2)=I(:,:,1); J5(:,:,3)=I(:,:,2) ;%对比原图像I与新图像J1、J2、J3、J4、J5的彩色差异，理解假彩色合成figure,subplot(2,3,1),imshow(I),title('原图');subplot(2,3,2),imshow(J1),title('变换一') ;subplot(2,3,3),imshow(J2),title('变换二') ;subplot(2,3,4),imshow(J3),title('变换三') ;subplot(2,3,5),imshow(J4),title('变换四') ;subplot(2,3,6),imshow(J5),title('变换五');输出图像如下图4.1 4.2彩色变换启用MATLAB,输入以下代码运行I=imread('peppers.bmp','bmp');HSV=rgb2hsv(I) ;RGB=hsv2rgb(HSV) ;%对比彩色变换前后的图像figure;subplot(1,3,1),imshow(I),title('原图'),subplot(1,3,2),imshow(HSV),title('HSV图像'); subplot(1,3,3),imshow(RGB),title('RGB图像') ;输出结果如下图 4.2四、实验算法要点总结1、图像点处理直方图修正法通常分为直方图均衡化和直方图规定化两类2、图像均值滤波和中值滤波、图像锐化处理3、图像几何变换处理4、图像彩色合成和彩色变换处理通过映射函数将彩色图像或多光谱图像变换成新的三基色分量线性假彩色映射表示为：。
