膨胀节制作过程简介

金属波纹膨胀节的设计、制造和安装M.1对管道设计者的要求M.1.1设计者应提供金属波纹膨胀节的设计工况及对设置膨胀节的管道的设计要求，并结合合金元素的含量、制造方法和最终热处理条件来确定材料产生应力腐蚀裂纹的敏感性。

M.1.2除膨胀节中流动介质的性能外，设计者还应考虑其外部环境和由于波纹管在低温下操作，可能在其外壁产生冷凝或结冰的工况。

M.1.3宜给出波纹管的单层最小厚度。

M.1.4应确认膨胀节检修维护的可达性。

M.1.5需要从膨胀节制造商处获得的数据应至少包括下列内容：1波纹管的有效面积；2横向、轴向和角向刚度；3特定设计条件下的设计疲劳寿命；4安装长度和重量；5在管道上附加支撑或约束的要求；6质量证明文件；7试验压力；8设计计算书；9总装配图。

M.1.6 管道设计提出的膨胀节设计条件应包括以下内容：1膨胀节正常操作状态下的压力、温度以及可能出现的压力、温度的波动上、下限。

若给出的膨胀节组件设计温度（不是介质温度），则该温度应通过适当的换热计算方法或试验方法来核实，或通过对在同样条件下服役的相同设备的测量来获得。

2操作期内同时作用的压力、温度、所施加的端点位移、膨胀节本身的热膨胀所对应的循环数。

由短时工况引起的循环数（如开车、停车和非正常操作）应单独说明，并应叠加累积疲劳效应。

3可能承受的动力荷载（如风荷载、地震荷载、热冲击、振动等）和重力荷载（如绝热材料、雪、冰等产生的重力荷载）。

4同设计要求相关的流体介质特性，如业主指定的介质类型、流体速率和方向、内部衬里等。

5影响膨胀节设计的其它条件，如保护罩的使用、内、外隔热层、限位装置、其它约束、膨胀节上的外加接管（如排气和排液管）等。

M.1.7 管道设计应符合下列规定：1在进行管道布置、固定点位置和管架设计时，应避免膨胀节承受过量或非预期的变形和作用力。

2膨胀节不宜承受扭转荷载，当扭转不可避免时，应给出具体的扭矩值，以便膨胀节设计时对受力结构件进行加强。

膨胀节的制造、检验、压力试验及安装要求来源：化工设备笔记如有侵权，请联系删除在管道系统中设置膨胀节时，应确保管道系统中安装的膨胀节具有足够的静载强度和疲劳强度。

膨胀节的制造商应制定合适的制造技术方案，这些技术方案应包括下列所述的内容。

1.制造为使膨胀节能满足相连管道的位移补偿要求，可考虑采用与管道不同的材料来制造膨胀节，但应保证膨胀节与管道的焊接质量。

膨胀节的焊接应满足以下要求：a）应由取得资格的合格焊工或焊机操作工使用已评定的焊接工艺进行焊接操作。

焊接工艺评定应符合NB/T 47014的要求。

b）波纹管上的纵向焊缝应全焊透。

在波纹管成型前，焊缝厚度应不小于波纹管材料名义厚度的1.0倍，且不大于1.1倍。

c）全角焊缝可用作波纹管元件与相邻管道组件的主焊缝。

d）制造波纹管的管坯不得使用搭接焊。

e）当波纹管与管道组件直接焊接，且管道组件材料组别是Fe-4、Fe-5A、Fe-5B（见NB/T 47014）时，该焊缝应按GB/T 20801.4-2020中的规定进行热处理，不准许使用其免除热处理的规定。

恒温时间由管道组件的厚度确定。

焊缝的检测应在热处理后进行。

热处理可能影响波纹管的承压能力、力学性能和耐腐蚀性能，如果确认热处理对波纹管的性能有害，波纹管就不应直接与管道组件焊接，在这种情况下，管道组件的焊缝坡口边应使用适当的填充金属进行隔离层堆焊，并按GB/T 20801.4-2020中的规定进行热处理，然后再与波纹管焊接。

2.检验以下是控制焊接质量的最低检验要求：a）焊缝检验应符合GB/T 20801.5一2020中的要求。

b）在波纹管成型前，纵焊缝应进行100%射线探伤。

如波纹管名义厚度小于或等于2.4mm，可采用单面焊，且应在内、外表面进行渗透探伤代替。

波纹管的纵向焊接接头质量系数取1.0。

c）波纹管成型后，可及的内、外表面焊缝均应进行渗透探伤。

波纹管与管道连接的环焊缝等也应进行100%渗透探伤。

d）射线探伤的评判应符合GB/T 20801.5-2020中对纵缝的要求。

sw6膨胀节计算步骤概述说明以及解释1. 引言1.1 概述SW6膨胀节是一种用于管道系统中的重要装置，用于处理热胀冷缩引起的应力和变形。

它主要由金属材料制成，可在温度变化时自由伸缩，以保护管道系统的完整性。

本文将详细介绍SW6膨胀节的计算步骤，并提供理论基础、计算前准备工作以及具体的计算方法。

1.2 文章结构本文共分为三个部分，分别是引言、SW6膨胀节计算步骤和结论。

引言部分旨在对文章内容进行概述和展示文章结构。

第二部分将详细介绍SW6膨胀节计算所需的理论基础、准备工作以及具体的计算步骤和方法。

最后一部分将总结与回顾本文的主要观点，并提供结果分析与讨论以及进一步研究方向建议。

1.3 目的本文旨在帮助读者了解SW6膨胀节在管道系统中的重要性，并提供清晰明了的计算步骤，使读者能够正确使用和设计SW6膨胀节。

通过本文的阐述，读者将能够掌握SW6膨胀节计算的基本原理和方法，并能够应用于实际工程中，确保管道系统的安全运行和可靠性。

2. SW6膨胀节计算步骤2.1 理论基础SW6膨胀节是一种机械密封补偿装置，用于管道系统中的热胀冷缩补偿。

在进行SW6膨胀节计算之前，我们需要了解以下理论基础知识：首先，需要明确管道系统中的热胀冷缩问题。

当管道受到温度变化时，会发生热胀冷缩现象，可能导致管道产生应力和变形。

为了解决这个问题，可以使用膨胀节进行补偿。

其次，要了解膨胀节的基本原理。

膨胀节通过弹性元件来吸收管道的热胀冷缩变形，并将其转化为弹性变形。

这样可以减少对管道系统的应力影响，并保持其稳定性。

最后，需要掌握SW6膨胀节的结构和工作原理。

SW6膨胀节通常由金属波纹管和法兰连接组成。

在安装过程中，根据实际情况选择合适的膨胀节类型和安装方式。

2.2 计算前的准备工作在进行SW6膨胀节计算之前，我们需要进行一些准备工作：首先，要明确管道系统的工作条件和设计参数。

包括管道材料、工作温度范围、压力等级等信息。

这些参数将直接影响膨胀节的选型和计算结果。

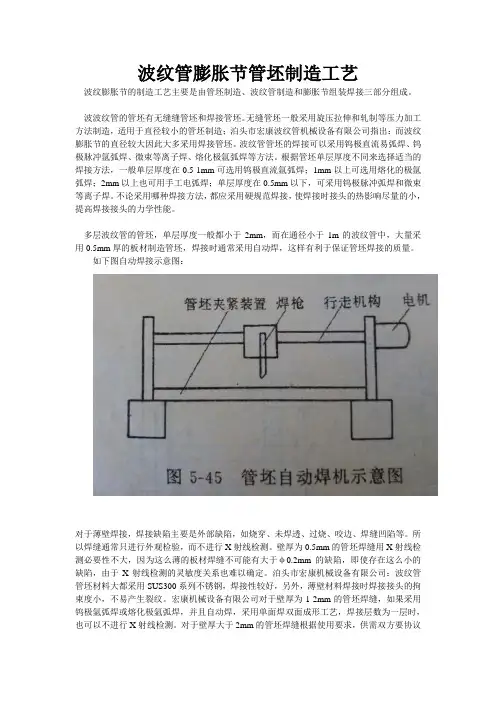

波纹管膨胀节管坯制造工艺波纹膨胀节的制造工艺主要是由管坯制造、波纹管制造和膨胀节组装焊接三部分组成。

波波纹管的管坯有无缝缝管坯和焊接管坯。

无缝管坯一般采用旋压拉伸和轧制等压力加工方法制造，适用于直径较小的管坯制造；泊头市宏康波纹管机械设备有限公司指出：而波纹膨胀节的直径较大因此大多采用焊接管坯。

波纹管管坯的焊接可以采用钨极直流易弧焊、钨极脉冲氩弧焊、微束等离子焊、熔化极氩弧焊等方法。

根据管坯单层厚度不同来选择适当的焊接方法，一般单层厚度在0.5-1mm可选用钨极直流氩弧焊；1mm以上可选用熔化的极氩弧焊；2mm以上也可用手工电弧焊；单层厚度在0.5mm以下，可采用钨极脉冲弧焊和微束等离子焊。

不论采用哪种焊接方法，都应采用硬规范焊接，使焊接时接头的热影响尽量的小，提高焊接接头的力学性能。

多层波纹管的管坯，单层厚度一般都小于2mm，而在通径小于1m的波纹管中，大量采用0.5mm厚的板材制造管坯，焊接时通常采用自动焊，这样有利于保证管坯焊接的质量。

如下图自动焊接示意图：对于薄壁焊接，焊接缺陷主要是外部缺陷，如烧穿、未焊透、过烧、咬边、焊缝凹陷等。

所以焊缝通常只进行外观检验，而不进行X射线检测。

壁厚为0.5mm的管坯焊缝用X射线检测必要性不大，因为这么薄的板材焊缝不可能有大于φ0.2mm的缺陷，即使存在这么小的缺陷，由于X射线检测的灵敏度关系也难以确定。

泊头市宏康机械设备有限公司：波纹管管坯材料大都采用SUS300系列不锈钢，焊接性较好，另外，薄壁材料焊接时焊接接头的拘束度小，不易产生裂纹。

宏康机械设备有限公司对于壁厚为1-2mm的管坯焊缝，如果采用钨极氩弧焊或熔化极氩弧焊，并且自动焊，采用单面焊双面成形工艺，焊接层数为一层时，也可以不进行X射线检测。

对于壁厚大于2mm的管坯焊缝根据使用要求，供需双方要协议决定是否对焊缝进行X 射线检测。

管坯的纵焊缝条数应尽量少，纵焊缝的最多条数见下表。

相邻纵焊缝的间距应大于250mm我公司管坯制造工序如下：板材剪切-卷筒-焊前清理-管坯焊接-管坯校圆-管坯套装1.板材剪切按工艺排版图和工艺卡的要求，调整剪切机的定位挡板（或在板材上划线），然后剪切板材。
