换热器管子与管板的5种连接结构形式管子与管板的连接，在管壳式换热器的设计中，是一个比较重要的结构部分。
它不仅加工工作量大，而且必须使每一个连接处在设备的运行中，保证介质无泄漏及承受介质压力能力。
对于管子与管板的连接结构形式，主要有以下三种，（1）胀接, （2）焊接，（3）胀焊结合。
这几种形式除本身结构所固有的特点外, 在加工中，对生产条件，操作技术都有一定的关系。
Ol胀接用于管壳之间介质渗漏不会引起不良后果的情况下，胀接结构简单，管子修补容易。
由于胀接管端处在胀接时产生塑性变形，存在着残余应力，随着温度的上升，残余应力逐渐消失，这样使管端处降低密封和结合力的作用。
所以此胀接结构，受到压力和温度的一定限制。
一般适用压力P0≤4MPa,管端处残余应力消失的极限温度，随材料不同而异，对碳钢、低合金钢当操作压力不高时，其操作温度可用到300°Co为了提高胀管质量，管板材料的硬度要求高于管子端的硬度, 这样才能保证胀接强度和紧密性。
对于结合面的粗糙度，管孔与管子间的孔隙大小，对胀管质量也有一定的影响，如结合面粗糙，可以产生较大的摩擦力，胀接后不易拉脱，若太光滑则易拉脱，但不易产生泄漏，一般粗糙度要求为Ral2.5o为了保证结合面不产生泄漏现象，在结合面上不允许存在纵向的槽痕。
期炸既接管孔有光孔和带环形槽孔两种，管孔的形式和胀接强度有关，在胀口所受拉脱力较小时，可采用光孔，在拉脱力较大时可采用带环形槽的结构。
光孔结构用于物料性质较好的换热器，胀管深度为管板厚度减3mm,当管板厚度大于50m∏b胀接深度e一般取50 mm,管端伸出长度2~3 mmo 当胀接时，将管端胀成圆锥形，由于翻边的作用，可使管子与管板结合得更为牢固，抗拉脱力的能力更高。
当管束承受压应力时，则不采用翻边的结构形式。
管孔开槽的目的，与管口翻边相似，主要是提高抗拉脱力及增强密封性。
其结构形式是在管孔中开一环形小槽，槽深一般为0.4~0∙5 mm,当胀管时，管子材料被挤入槽内，所以介质不易外泄。
1 胀管工艺规程编制审核2管子与管板“焊、胀”连接工艺一、原理及适用条件本工艺的实施步骤是焊-胀。
它巧妙地运用胀接过程的超压过载技术通过对管与管板的环形焊缝进行复胀造成应变递增而应力不增加即让该区域处于屈服状态在焊缝的拉伸残余应力场中留下一个压缩残余应力体系。
两种残余应力相互叠加的结果使其拉伸残余应力的峰值大减二次应变又引起应力的重新分布结果起到调整和均化应力场的效果最终将残余应力的峰值削弱到预定限度以下。
本工艺适用于管子与管板的胀、焊并用连接型列管式换热器的工厂或现场加工。
管板厚度范围为16100mm材质为碳钢者就符合GB150-98第二章2.2条的规定若采用16Mn时就分别符合GB3247—88和GBI51—99中的有关规定换热管束应符合GB8163、GB9948-88、GB6479-86、GB5310-85的规定。
二、焊、胀工艺一准备工作1、对换热管和管板的质量检查1管子内外表面不允许有重皮、裂纹、砂眼及凹痕。
管端头处不得有纵向沟纹横向沟纹深度不允许大于壁厚的1/10。
管子端面应与管子轴线垂直其不垂直度不大于外径的2。
2换热管的允许偏差应符合表1-1要求。
3管孔表面粗糙度Ra不大于12.5μm表面不允许纵向或螺旋状刻痕。
管孔壁面不得有毛刺、铁屑、油污。
4管孔的直径允许偏差应符合表1-2规定。
3 换热管的允许偏差表1-1 Ⅰ级换热器Ⅱ级换热器材料标准外径×厚度mm 外径偏差mm ?诤衿 頼m 外径偏差mm 壁厚偏差mm19×2 25×2 25×2.5 ±0.2 ±0.4 32×3 38×3 45×3 ±0.3 12 10 ±0.45 15 10 碳钢GB8163-87 57×3.5 ±0.8 ±10 ±1 12 10 抽查区域应不小于管板中心角60。
固定管板式换热器工作原理固定管板式换热器是一种常见的换热设备，广泛应用于化工、石油、电力、制药等工业领域。
它通过管道中的流体与外界介质之间的换热，将热量传递到管道中的流体中，以实现物料的加热或冷却。
下面我们将详细介绍固定管板式换热器的工作原理及其结构特点。
一、固定管板式换热器的工作原理固定管板式换热器是通过管道中的流体与流经管道外表面的介质之间的热量传递实现热交换的设备。
其工作原理主要包括传热传质原理和流体动力学原理两个方面。
1. 传热传质原理固定管板式换热器的传热传质主要通过管道中的流体和管子外表面的介质之间的热量传递来实现。
当热源流体从入口流入换热器，流体中的热量会通过管壁传递到外部的介质中，实现热量的传递。
冷却介质也会流经管子的外表面，吸收热量，以实现冷却或加热的目的。
2. 流体动力学原理流体在换热器中流动时，会形成流场，其流动状态会影响热传递效率。
通过设计合理的管板结构和流体分布方式，可以优化流场，使流体在换热器内部均匀流动，从而提高换热效率。
固定管板式换热器通过流体与介质之间的热量传递和优化流动状态，实现热量的传递和能源的有效利用。
二、固定管板式换热器的结构特点固定管板式换热器具有以下几个显著的结构特点：1. 管板结构合理固定管板式换热器中的管板结构设计合理，能够保证管道布置合理，使流体与介质之间的热量传递效率最大化。
2. 热交换效率高相比其他类型的换热器，固定管板式换热器能够实现高效的热量传递，热交换效率高，能够满足工业生产对换热效率的要求。
3. 维护方便固定管板式换热器的结构简单，维护方便，能够降低维护成本和维护难度。
4. 适用范围广泛固定管板式换热器可以适用于各种介质的热交换，包括液体、气体等不同形式的流体，适用范围广泛，适合不同的工业应用。
固定管板式换热器具有结构合理、热交换效率高、维护方便和适用范围广泛等特点，是一种非常重要的工业换热设备。
通过对其工作原理和结构特点的深入了解，可以更好地应用于工业生产实践中，提高生产效率和资源利用率。
管壳式换热器的工作原理及结构随着科技高速发展的今天，换热器已广泛应用国内各个生产领域，换热器跟人们生活息息相关。
换热器顾名思义就是用来热交换的机械设备。
换热器是一种非常重要的换热设备，能够把热量从一种介质传递给另一种介质，在各种工业领域中有很广泛的应用。
尤其在化工、能源、交通、机械、制冷、空调等领域应用更广泛。
换热器能够充分利用工业的二次能源，并且能够实现余热回收和节能。
换热器分为很多类型，管壳式换热器是很普遍的一种。
管壳式换热器的传热强化技术主要包括管程和壳程的传热强化研究。
本文对管壳式换热器的原理进行简单介绍。
一、管壳式换热器的工作原理管壳式换热器由一个壳体和包含许多管子的管束所构成，冷、热流体之间通过管壁进行换热的换热器。
管壳式换热器作为一种传统的标准换热设备，在化工、炼油、石油化工、动力、核能和其他工业装置中得到普遍采用，特别是在高温高压和大型换热器中的应用占据绝对优势。
通常的工作压力可达4兆帕，工作温度在200℃以下，在个别情况下还可达到更高的压力和温度。
一般壳体直径在1800毫米以下，管子长度在9米以下，在个别情况下也有更大或更长的。
工作原理和结构图 1 [固定管板式换热器]为固定管板式换热器的构造。
A 流体从接管1流入壳体内，通过管间从接管2流出。
B流体从接管3流入，通过管内从接管4流出。
如果A流体的温度高于B流体，热量便通过管壁由A流体传递给B流体；反之，则通过管壁由B流体传递给A流体。
壳体以内、管子和管箱以外的区域称为壳程，通过壳程的流体称为壳程流体（A流体）。
管子和管箱以内的区域称为管程，通过管程的流体称为管程流体（B流体）。
管壳式换热器主要由管箱、管板、管子、壳体和折流板等构成。
通常壳体为圆筒形；管子为直管或U形管。
为提高换热器的传热效能，也可采用螺纹管、翅片管等。
管子的布置有等边三角形、正方形、正方形斜转45°和同心圆形等多种形式，前3 种最为常见。
按三角形布置时，在相同直径的壳体内可排列较多的管子，以增加传热面积，但管间难以用机械方法清洗，流体阻力也较大。
换热器管子和管板焊接接头浅见分析史建涛(江苏省特种设备安全监督检验研究院苏州分院,江苏苏州215128)摘要:通过对管板换热器设计参数、介质特性、使用环境以及承载情况的分析研究,比较不同焊缝接头形式以及焊接工艺过程的选择对最终焊接质量的影响,同时阐述了合理的焊缝检验工艺对于确保在焊接前、焊接过程中以及焊接完成之后保证焊接质量的重要意义,总结出管板换热器管子和管板焊接接头在制造过程中的关键控制点。
关键词:管板换热器;焊接接头;焊接质量;焊接检验工艺管板换热器是利用传热原理,通过对冷、热物料与被加热或冷却的介质进行逆向流动,即热交换,从而达到物料被冷却或加热作用[1]。
由于其结构简单,制造成本低,能得到较小的壳体直径,管程可分成多样,壳程也可用纵向隔板分成多程,规格范围广,可用作蒸发器、加热器、冷凝器和冷却器等,在工程中应用十分广泛。
作者在参与某德国U公司石化项目过程中,有幸作为现场监造到广东省茂名重力石化机械制造厂进行制造过程的质量监检。
由于此项目合同中要求设计由德国公司负责,图纸细化则由CPM(重力石化机械制造厂简称)完成,且CPM负责全程的制造质量,而且该德国公司此次采购的主要设备为管板式换热器, 设计中采用了德国公司的企业标准,因此对于制造厂而言,要准确理解德国公司的企业标准,并且利用现有的设备及人员完成不同于国标要求的石化设备相应难度加大。
而在管板换热器的制造过程中,换热管与管板的连接是整个制造过程中的关键环节。
1 管子-管板连接型式换热管与管板的连接方式有胀接、焊接、胀焊并用等型式。
常用的工艺制造方法有强度胀接、贴胀、强度焊以及密封焊。
强度胀接指为保证换热管与管板连接的密封性能以及抗拉脱强度的胀接;贴胀指为消除换热管与管孔之间缝隙的轻度胀接;强度焊指保证换热管与管板连接的密封性能及抗拉脱强度的焊接; 密封焊指保证换热管与管板连接密封性能的焊接[2]。
目前对常规的换热管通常采用“贴胀+强度焊”的模式;而重要的或使用条件苛刻的换热器则要求采用“强度胀+密封焊”的模式。
管板与换热管的连接方式主要胀接、焊接、胀焊结合;
胀接分强度胀和贴胀两种,胀接的方法主要有机械滚胀法、液压胀管、爆破胀管,胀接是利用电动或风动等动力使心轴旋转并挤入管内迫使管子扩张产生塑性变形而与管板贴合,为了提高胀管的质量,管端材料的硬度应比管板低;若单一使用胀接,一般使用条件为压力不超过4MPa,温度不超过350℃;带槽孔的结构用于抗拉脱能力与密封性要求高的场合,管板中开的环形小槽深为～,管子材料被胀挤进槽内,可防止介质外泄,管板厚度小于30mm 时,槽数为1,厚度大于30mm时,槽数为2;液压胀、爆破胀具有劳动强度低、密封性能好,一般推荐在高温高压的工况下采用液压胀和爆破胀;
焊接分强度焊和密封焊两种,焊接加工简单、连接强度好,在高温高压时能保证连接处的紧密性与抗拉脱能力,管子与薄管板的固定更应采用焊接方法;当连接处焊接之后,管板与管子中存在的残余热应力与应力集中,在运行时可能引起应力腐蚀与疲劳破坏,此外,管子与管板孔之间的间隙中存在的不流动的液体与间隙外的液体有着浓度上的差别,还容易产生间隙腐蚀,目前在工况要求较高的场合推荐采用内孔焊;
采用胀焊结合的方法,不仅能提高连接处的抗疲劳性能,还可消除应力腐蚀和间隙腐蚀,提高使用寿命;
采用强度胀+密封焊的结合方式,胀接承受拉脱力,焊接保证紧密性,采用强度焊+贴胀的结合方式,焊接承受拉脱力,胀接消除管子与管板间的间隙;。
换热器管子与管板焊接方法:1、管板管孔加工：。
孔径、孔距符合图纸要求，孔内坡口1x45o，所有管孔内表面粗糙度6.32、管子装配：管头、管孔除油和清洁，管端伸出管板4mm（管外径19.05），加工到等高并用TIG焊进行管子固定。
3、自动GTAW焊接：(1).第一道自熔不加丝封底.(2).然后两道自动GTAW加焊丝，连续两道以确认焊加强高2mm（管外径19.05），自动GTAW 操作使用24V，150～90A，矩形脉冲直流电流。
(3).最后一道不加丝焊收口，保证焊缝外观光滑，自动GTAW外观上要有足够的加强高度2～2.5mm，对伸出管端头没有任何切口或破坏。
(4).所有管子和管板焊缝最终要进行100％PT，（根部和层间PT不推荐使用，由于可能引入染料的外部污染影响焊接质量）。
(5).在所有焊接和PT结束后，对每根管子进行贴胀。
(6).所有管子和管板连接自动GTAW焊缝在水压试验之前，应进行1％NH3，0.7MPA的气体渗透试验（壳侧），所有焊缝应保持干燥状态并且如果发现缺陷可以进行修理。
(7).如果自动管子管板连接的GTAW焊缝发现泄漏或缺陷，禁止使用手工补焊，正确返修方法如下：(a).首先用转动工具切掉缺陷焊缝(b).用此工具加工孔内部1x45o坡口(c).依据自动GTAW程序重新焊接。
关于换热器管板与换热管联接质量问题的探讨本讨论话题很好，也是我们工作中所遇到的一个重要而普遍实际具体问题，从中受益匪浅，在此感谢大家！单位里实际生产中，不太重视这个问题，相关工艺欠缺或不完善不详细，很盲目不科学一味凭经验操作，事先不做相关焊接工艺评定，不做胀管试验，随便胀焊，特别是在胀接时没有什么顺序，质量很难以保证的。
请教大家以下问题:1、胀管率怎么确定？顺序怎么为好？2、MOCK—UP模拟产品怎么做？胀焊前是否不同型每台产品都要做？3、是否有完善的胀管工艺提供可学习参考一下？。

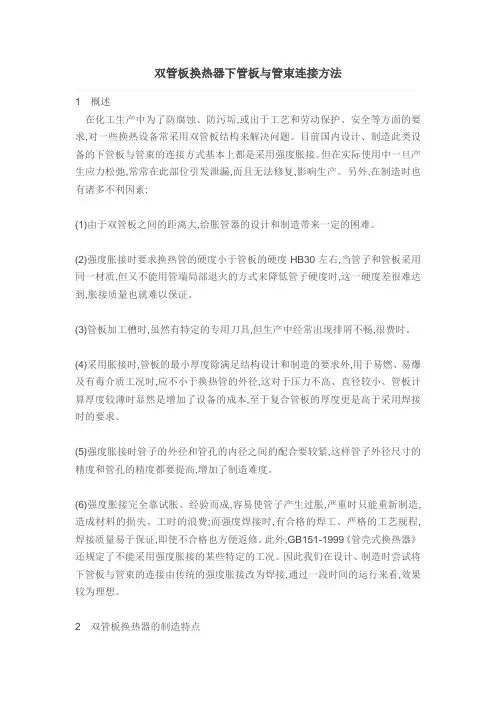

双管板换热器下管板与管束连接方法1概述在化工生产中为了防腐蚀、防污垢,或出于工艺和劳动保护、安全等方面的要求,对一些换热设备常采用双管板结构来解决问题。
目前国内设计、制造此类设备的下管板与管束的连接方式基本上都是采用强度胀接。
但在实际使用中一旦产生应力松弛,常常在此部位引发泄漏,而且无法修复,影响生产。
另外,在制造时也有诸多不利因素:(1)由于双管板之间的距离大,给胀管器的设计和制造带来一定的困难。
(2)强度胀接时要求换热管的硬度小于管板的硬度HB30左右,当管子和管板采用同一材质,但又不能用管端局部退火的方式来降低管子硬度时,这一硬度差很难达到,胀接质量也就难以保证。
(3)管板加工槽时,虽然有特定的专用刀具,但生产中经常出现排屑不畅,很费时。
(4)采用胀接时,管板的最小厚度除满足结构设计和制造的要求外,用于易燃、易爆及有毒介质工况时,应不小于换热管的外径,这对于压力不高、直径较小、管板计算厚度较薄时显然是增加了设备的成本,至于复合管板的厚度更是高于采用焊接时的要求。
(5)强度胀接时管子的外径和管孔的内径之间的配合要较紧,这样管子外径尺寸的精度和管孔的精度都要提高,增加了制造难度。
(6)强度胀接完全靠试胀、经验而成,容易使管子产生过胀,严重时只能重新制造,造成材料的损失、工时的浪费;而强度焊接时,有合格的焊工、严格的工艺规程,焊接质量易于保证,即使不合格也方便返修。
此外,GB151-1999《管壳式换热器》还规定了不能采用强度胀接的某些特定的工况。
因此我们在设计、制造时尝试将下管板与管束的连接由传统的强度胀接改为焊接,通过一段时间的运行来看,效果较为理想。
2双管板换热器的制造特点该类换热器的上下管板在加工时,一般采用重叠钻孔。
钻头在管板上钻孔时,上下管板相同位置上的管孔可能会发生位移而产生错孔现象;另外由于相邻两管板上的温度不同,管板径向变形也不同,这就会在管板上产生横向剪切力和弯曲力,影响管子与管板连接处的强度及密封性能,甚至引起泄漏现象。

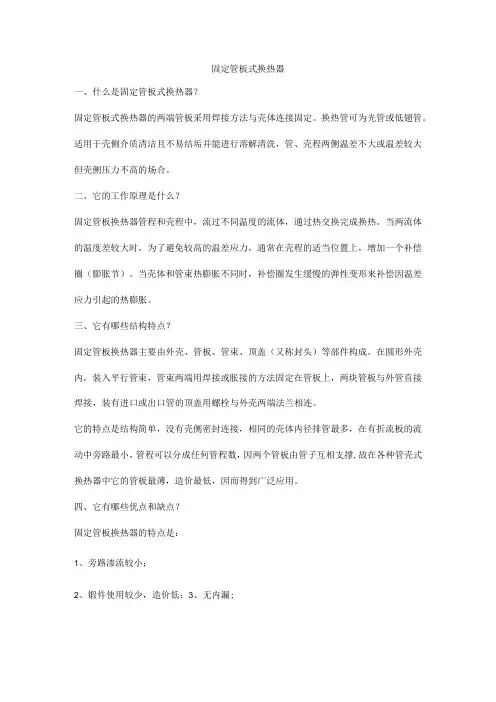

固定管板式换热器一、什么是固定管板式换热器？固定管板式换热器的两端管板采用焊接方法与壳体连接固定。
换热管可为光管或低翅管。
适用于壳侧介质清洁且不易结垢并能进行溶解清洗，管、壳程两侧温差不大或温差较大但壳侧压力不高的场合。
二、它的工作原理是什么？固定管板换热器管程和壳程中，流过不同温度的流体，通过热交换完成换热。
当两流体的温度差较大时，为了避免较高的温差应力，通常在壳程的适当位置上，增加一个补偿圈（膨胀节）。
当壳体和管束热膨胀不同时，补偿圈发生缓慢的弹性变形来补偿因温差应力引起的热膨胀。
三、它有哪些结构特点？固定管板换热器主要由外壳、管板、管束、顶盖（又称封头）等部件构成。
在圆形外壳内，装入平行管束，管束两端用焊接或胀接的方法固定在管板上，两块管板与外管直接焊接，装有进口或出口管的顶盖用螺栓与外壳两端法兰相连。
它的特点是结构简单，没有壳侧密封连接，相同的壳体内径排管最多，在有折流板的流动中旁路最小，管程可以分成任何管程数，因两个管板由管子互相支撑,故在各种管壳式换热器中它的管板最薄，造价最低，因而得到广泛应用。
四、它有哪些优点和缺点？固定管板换热器的特点是：1、旁路渗流较小；2、锻件使用较少，造价低；3、无内漏;4、传热面积比浮头式换热器大20%〜30%。
固定管板换热器的缺点是：1、壳体和管壁的温差较大，一般壳体和管子壁温差tW50°C,当t>50"C时必须在壳体上设置膨胀节；2、易产生温差应力，管板与管头之间易产生温差应力而损坏；3、壳程无法机械清洗；4、管子腐蚀后连同壳体报废，设备寿命较低。
五、固定管板换热器的设计固定管板换热器的机械设计除了最关键的换热板片以外，还有两块墙板，我们称为框架板和压力板。
框架板为外侧不可活动的墙板，压力板为换热板片另一侧的可用拉杆螺栓调整位置的墙板；数根拉杆螺栓，用来加紧框架板和压力板；上下导杆连接在框架板和立柱之间，用来支撑并给压力板和换热板片导向；框架板和立柱上可安装底脚，用于固定机器。
胀管通用工艺规程一、胀接说明1 胀接胀接是换热管与管板的主要联接形式之一，它是利用胀管器伸入换热管管头内，挤压管子端部，使管端直径扩大产生塑性变形，同时保持管板处在弹性变形范围内。
当取出胀管器后，管板孔弹性变形，管板对管子产生一定的挤紧压力，使管子与管板孔周边紧紧地贴合在一起，达到密封和固定连接的目的。
由于管板与管子的胀接消除了弹性板与塑性管头之间的间隙，可有效地防止壳程介质的进入而造成的缝隙腐蚀。
当使用温度高于300℃时，材料的蠕变会使挤压残余应力逐渐消失，连接的可靠性难以保证。
因此，在这种工况下，或预计拉脱力较大时，可采用管板孔开槽的强度胀接。
胀接又分为贴胀和强度胀。
2 胀管率胀管率是换热管胀接后，管子直径扩大比率。
贴胀与强度胀的主要区别在于对管子胀管率 (管子直径扩大比率) 的控制不同，对冷换设备换热管来说，强度胀要求的胀管率H为1～2.1%，而贴胀要求的胀管率H为0.3～0.7%。
3 贴胀贴胀是轻度胀接的俗称，贴胀是为消除换热管与管板孔之间的缝隙，以防止壳程介质进入缝隙而造成的间隙腐蚀。
由于贴胀时胀管器给管子的胀紧力较小，管子径向变形量也就比较小。
因此换热管与管板孔之间的相对运动的摩擦力就比较小，所以它不能承受较大的拉脱力，且不能保证连接的可靠性，仅起密封作用。
贴胀时，管孔不需要开槽。
4 强度胀强度胀是指管板与换热管连接处的密封性和抗拉脱强度均由胀接接头来保证的连接方式。
强度胀接的管板孔要求开胀管槽，一般开两道胀管槽。
以使管子材料在胀接时嵌入胀管槽内，由此来增加其拉脱力。
特别是当使用温度高于300℃时，材料的蠕变会使挤压残余应力逐渐消失，连接的可靠性下降，甚至发生管子与管板松脱，这时采用强度胀接，其抗拉脱力就比贴胀要大得多。
胀管前应用砂轮磨掉表面污物和锈皮，直至呈现金属光泽，清理锈蚀长度应不小于管板厚度的2倍。
管板硬度应比管子硬度高HB20～30，以免胀接时管板孔产生塑性变形，影响胀接的紧密性。
换热器管子与管板胀接工艺分析管子与管板的连接是管壳式换热器生产中最主要的工序之一。
由于这类工程需耗费大量工时,更重要的是,连接的地方在运行中容易发生故障。
因此,发展高效率、高质量的连接技术已成为制造中的重点研究课题。
根据换热器的使用条件不同,加工条件不同,连接的方法基本上分为胀接、焊接和胀焊结合三种,由于胀接法能承受较高的压力,特别适用于材料可焊性差及制造厂的焊接工作量过大的情况。
因此该方法在实际生产中运用广泛。
随着技术的不断发展,现已相继开发出滚柱胀管、爆炸胀管及液压、液袋和橡胶胀管等新工艺。
本文拟对这几种胀管工艺进行比较,为实际生产选择合理的胀管工艺提供参考。
1传统胀接工艺1.1 滚柱胀管法该方法是在一个构架上嵌入三个小直径的滚子,中间有一根锥型心轴的胀管器,如图1所示。
胀管时将胀管器的圆柱部分塞入管孔内,利用电动、风动等动力旋转心轴,通过滚子沿心轴周向旋转,使心轴挤入管内面并强迫管子扩大,达到一定的胀紧度,使管子紧紧地胀接于管板的孔上。
胀管操作可分为前进式和后退式两种,前进式是将构架插入管内,旋转心轴,前进挤大,达到所定的紧固程度后电动机反转,由管中拔出完成胀管过程。
反转式和前进式一样旋转心轴前进,达到原定的紧固程度后电动机停止,同时后退装置的离合器啮合反转,滚子和心轴的相对位置保持不变,一边反转一边由该深度到入口处连续均匀地进行平行胀管。
由于这种胀接过程是由里至外,管子的伸长,发生在管板外侧,可以消除管束的受力状态,提高产品质量[2],故用于胀接长度大于60ｃｍ的连接。
1.2 爆炸胀管工艺该方法是利用高能源的炸药,使其在爆炸瞬间(10×10-6～12×10-6ｓ)所产生冲击波的巨大压力,迫使管子产生高速塑性变形,从而把管子与管板胀接在一起,实现管子与管板的连接。
图2为爆炸胀接的示意图,图中柱状炸药放置于管端的中心,为防止冲击波对管壁的损伤,炸药的周围有一管状缓冲填料(粘性物或者塑料),使压力能均匀地传递到管壁上。
换热管与管板胀接技术浅谈摘要：本论文以某企业转化器为例，探讨了胀接方式的选择、胀管工艺的实施等，为相关工程的实际操作提供了参考。
关键词：换热管、管板、胀接前言钢制管壳式换热器在化工生产中应用十分普遍，不管是固定管板还是浮头管板、u形管壳式换热器，管子与管板的连接是换热器中十分重要的结构和环节。
由于换热管和管板是换热器管程和壳程之间的唯一屏障，因此换热管与管板连接接头质量的好环是管壳式换热器失效最主要的因素，本文以我公司制作的转化器（dn2800×16×5690）为例来进行说明。
该转化器为衡阳某公司20万吨/年pvc 扩改（四期）工程关键设备之一，该设备为立式固定管板式换热器。
设计压力：管程0.08mpa、壳程0.32mpa，工作压力：管程0.07mpa、壳程0.30mpa，设计温度：管程170℃、壳程99℃，工作温度：管程110～170℃、壳程95～99℃，工作物料：管程为氯化氢、乙炔、活性碳、氯乙烯；壳程为热水。
主要材料：管程为q345r（gb713-2008）、10（gb/t8163-2008），壳程为q235-b（gb/t3274-2007）。
管板为q345r材质，板厚70mm，换热管规格为φ45×3、长度为3000mm，材料为10#无缝钢管，每台数量为2031根，总换热面积为831m2。
该设备共制造10台。
一、胀接方法选择换热管与管板的连接方式主要有胀接、焊接、胀焊并用三种。
根据设备介质以及连接方式的适用范围，转化器换热管与管板之间的连接方式为强度焊加贴胀。
胀接目前主要有滚柱胀管、爆炸胀管及液压、液袋和橡胶胀管等工艺。
1.几种胀管工艺方法的比较液压胀管工艺又称软胀接,一次可以胀接较多的管接头。
液压胀管是一种新的胀接技术,它是通过对管子内表面施加高的液压力,使管子塑性变形而胀接于板孔内表面的。
液压胀接的胀管头是直径略小于管子内径的一段芯棒,芯棒两端的外圆表面上有多个密封件,在芯棒中部设有进油孔,在两段密封件之间的管段内施以高压,使管子发生塑性胀大变形而实现胀接。
固定管板换热器工作原理一、传热过程固定管板换热器主要通过管壁和壳体之间的热交换实现传热过程。
管壁和壳体之间通常填充有保温材料，以减少热量的损失。
在传热过程中，热流体（加热剂）通过管道流动，将热量传递给管壁，然后管壁再将热量传递给冷流体（被加热物），使其温度升高。
二、流动过程在固定管板换热器中，有两种主要的流体流动过程：一种是加热剂（如蒸汽、热水或导热油）在管内流动，将热量传递给管内的冷流体；另一种是被加热物（如液体或气体）在壳程内流动，从管壁吸收热量并得到加热。
三、分离过程在某些应用中，需要将加热剂和被加热物完全分离，以避免两种流体的混合。
固定管板换热器可以实现这种分离过程。
通常会在壳程的顶部设置一个封头，将加热剂和被加热物隔离开来。
同时，封头还可以作为压力容器的一部分，承受加热剂的压力。
四、热膨胀过程由于温度的变化，管壁和壳体都会发生热膨胀。
固定管板换热器设计时考虑了这一点，允许管壁和壳体在热膨胀时相对运动。
这样可以避免由于热膨胀导致的设备损坏。
在设计时，通常会为管板和壳体之间设置一定的间隙，以允许热膨胀的产生。
五、结垢与腐蚀在固定管板换热器的使用过程中，可能会遇到结垢和腐蚀问题。
结垢主要是由于流体的杂质在换热器表面沉积下来形成的；腐蚀则主要是由于流体的氧化或化学腐蚀导致的。
为了减少结垢和腐蚀的影响，需要定期对换热器进行清洗和维护。
六、密封性要求固定管板换热器的密封性非常重要，因为任何泄漏都可能导致流体混合或热损失。
因此，在设计和制造过程中，需要对所有密封部位进行严格的检查和测试。
常见的密封部位包括：管板与管子的连接处、壳程与封头的连接处以及任何其他需要密封的部位。
七、检测与维护为了确保固定管板换热器的正常运行和使用寿命，需要定期对其进行检测和维护。
检测主要包括外观检查、厚度测量、压力测试等；维护主要包括清洗、紧固、更换密封件等。
通过定期的检测和维护，可以及时发现并解决潜在问题，延长设备的使用寿命。
探究空冷式换热器管与管板连接形式的设计要点1 概述空冷式换热器广泛应用于石油、化工、冶金等行业，随着近年来制造业技术的突破发展，推动设计水平不断提高，然而在整个空冷器设计中，管与管连接为其中重要环节之一。
因此对其设计方案的研究具有较重要意义。
2 换热管与管板的连接形式管子与管板的连接处应保证良好的连接强度和密封性，防止发生泄漏，造成系统停车，甚至危及人身与设备的安全；同时还应保证能承受一定的轴向力，避免管子从管板中脱出。
换热管与管板常用连接方法有强度胀接、强度焊接和胀焊并用形式。
2.1 強度胀接强度胀接是通过胀管器膨胀使钢管产生塑性变形，而管板产生弹性变形，当胀接力撤除后，管板由弹性变形状态预恢复至初始状态，但此时钢管塑性变形无法回弹，使得钢管与管板之间产生一定的挤压力，使其紧密贴合，达到既密封又能抗拉脱力两个目的。
由于管子与管孔紧密贴合，可使管接头减少介质腐蚀，且能承受拉脱力。
一般适用于：①设计压力小于等于4MPa；②设计温度小于等于300℃；③操作中无剧烈的振动，无过大的温度变化及无明显的应力腐蚀。
2.2 强度焊接强度焊是指保证换热管与管板连接的密封性能及抗拉强度的焊接。
适用范围：①管间距太小或薄管板无法采用胀接时；②热循环剧烈和温差较高时；③压力较高或连接紧密性有严格要求时。
它能保证焊接接头达到抗拉脱强度；④可适用于GB151标准规定的设计压力，但不适用于有较大振动及有间隙腐蚀的场合。
当焊缝H值大于或等于2/3管壁厚时，称强度焊，否则为密封焊。
即强度焊必须是填丝的氩弧焊，而不填丝的熔化焊最多只能作为密封焊。
2.3 胀焊并用连接形式设计方案有：强度焊加贴胀、密封焊加强度胀。
密封焊是指单纯防止泄露而实行的焊接，不保证管端连接强度，而强度焊既可以保证焊缝的严密性，又能够保证抵抗翅片管受热变形所受到的拉脱力的能力。
强度胀是指满足一般胀接强度的合适胀度的密封胀接，而贴胀是只为消除钢管与管板之间的间隙，并不承担拉脱力的胀接。
换热器管板与管子的连
接方法与原理
LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
管板与换热管的连接方式主要胀接、焊接、胀焊结合。
胀接分强度胀和贴胀两种，胀接的方法主要有机械滚胀法、液压胀管、爆破胀管，胀接是利用电动或风动等动力使心轴旋转并挤入管内迫使管子扩张产生塑性变形而与管板贴合，为了提高胀管的质量，管端材料的硬度应比管板低。
若单一使用胀接，一般使用条件为压力不超过4MPa，温度不超过350℃。
带槽孔的结构用于抗拉脱能力与密封性要求高的场合，管板中开的环形小槽深为～，管子材料被胀挤进槽内，可防止介质外泄，管板厚度小于30mm时，槽数为1，厚度大于30mm时，槽数为2。
液压胀、爆破胀具有劳动强度低、密封性能好，一般推荐在高温高压的工况下采用液压胀和爆破胀。
焊接分强度焊和密封焊两种，焊接加工简单、连接强度好，在高温高压时能保证连接处的紧密性与抗拉脱能力，管子与薄管板的固定更应采用焊接方法。
当连接处焊接之后，管板与管子中存在的残余热应力与应力集中，在运行时可能引起应力腐蚀与疲劳破坏，此外，管子与管板孔之间的间隙中存在的不流动的液体与间隙外的液体有着浓度上的差别，还容易产生间隙腐蚀，目前在工况要求较高的场合推荐采用内孔焊。
采用胀焊结合的方法，不仅能提高连接处的抗疲劳性能，还可消除应力腐蚀和间隙腐蚀，提高使用寿命。
采用强度胀+密封焊的结合方式，胀接承受拉脱力，焊接保证紧密性，采用强度焊+贴胀的结合方式，焊接承受拉脱力，胀接消除管子与管板间的间隙。
