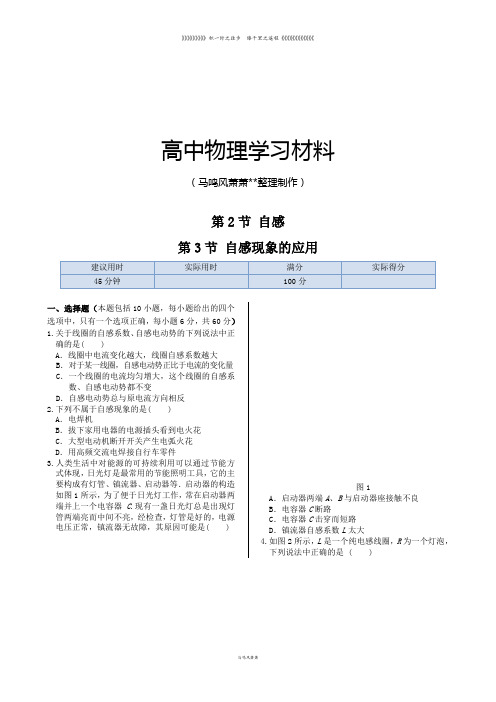

高中物理学习材料（马鸣风萧萧**整理制作）第2节自感第3节自感现象的应用一、选择题（本题包括10小题，每小题给出的四个选项中，只有一个选项正确，每小题6分，共60分）1.关于线圈的自感系数、自感电动势的下列说法中正确的是( )A．线圈中电流变化越大，线圈自感系数越大B．对于某一线圈，自感电动势正比于电流的变化量C．一个线圈的电流均匀增大，这个线圈的自感系数、自感电动势都不变D．自感电动势总与原电流方向相反2.下列不属于自感现象的是( )A．电焊机B．拔下家用电器的电源插头看到电火花C．大型电动机断开开关产生电弧火花D．用高频交流电焊接自行车零件3.人类生活中对能源的可持续利用可以通过节能方式体现，日光灯是最常用的节能照明工具，它的主要构成有灯管、镇流器、启动器等．启动器的构造如图1所示，为了便于日光灯工作，常在启动器两端并上一个电容器C.现有一盏日光灯总是出现灯管两端亮而中间不亮，经检查，灯管是好的，电源电压正常，镇流器无故障，其原因可能是( )图1A．启动器两端A、B与启动器座接触不良B．电容器C断路C．电容器C击穿而短路D．镇流器自感系数L太大4.如图2所示，L是一个纯电感线圈，R为一个灯泡，下列说法中正确的是 ( )图2A．开关S闭合瞬间和断开瞬间，灯泡中都有从a到b的电流通过B．开关S闭合瞬间，灯泡中有从a到b的电流通过，断开瞬间则为从b到aC．开关S闭合瞬间，灯泡中有从a到b的电流通过，断开瞬间则没有电流通过D．开关S闭合或断开瞬间，灯泡中都没有电流通过5.如图3所示是测定自感系数很大的线圈L直流电阻的电路，L两端并联一只电压表，用来测量自感线圈的直流电压，在测量完毕后，将电路解体时应( )图3A．先断开S1 B．先断开S2C．先拆除电流表 D．先拆除电阻R6.如图4所示，L是电阻不计的自感线圈，C 是电容器，E为电源，在开关S闭合和断开时，关于电容器的带电情况，下列说法正确的是 ( )图4A．S闭合瞬间，A板带正电，B板带负电B．S保持闭合，A板带正电，B板带负电C．S断开瞬间，A板带正电，B板带负电D．由于线圈L的电阻不计，电容器被短路，上述三种情况下电容器均不带电7.如图5所示是日光灯电路图，若按图示的电路连接，关于日光灯发光的情况，下列叙述中正确的是( )图5A．S1接通，S2、S3断开，日光灯就能正常发光B．S1、S2接通，S3断开，日光灯就能正常发光C．S3断开，接通S1、S2后，再断开S2，日光灯就能正常发光D．当日光灯正常发光后，再接通S3，日光灯仍能正常发光8.如图6所示，a、b、c为三个相同的灯泡，额定电压稍大于电源的电动势，电源内阻可以忽略．L是一个本身电阻可忽略的电感线圈．开关S闭合．现突然断开，已知在这一过程中灯泡都不会烧坏，则下列关于c灯的说法中正确的是( )图6A．亮度保持不变B．将闪亮一下，而后逐渐熄灭C．将闪亮一下，而后逐渐恢复原来的亮度D．将变暗一下，而后逐渐恢复原来的亮度9.如图7所示，多匝线圈L的电阻和电源内阻都很小，可忽略不计，电路中两个电阻器的电阻均为R，开始时开关S断开，此时电路中电流为I0，现将开关S闭合，线圈L中有自感电动势产生，以下说法中正确的是( ) 图7A．由于自感电动势有阻碍电流的作用，电路中电流最终由I0减小到零B．由于自感电动势有阻碍电流的作用，电路中电流最终会小于I0C．由于自感电动势有阻碍电流的作用，电路中电流将保持I0不变D．自感电动势有阻碍电流增大的作用，但电路中电流最终还是增大到2I010.(2010年高考江苏卷)如图8所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值．在t=0时刻闭合开关S，经过一段时间后，在t=t1时刻断开S.下列表示A、B两点间电压U AB随时间t变化的图象中，正确的是( )图8图9二、简答题（本题共2小题，共40分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）11.（20分）在图10所示电路中，L为一自感线圈，如果开关S断开，电流从最大值减小到零的时间为0.05 s，产生的感应电动势为180 V，可使氖管发光；如果电流在0.03 s内减小到零，则氖管两端可得到多大电压？图1012.（20分）如图11所示，设电源的电动势为E=10 V，内阻不计，L与R的电阻均为5 Ω，两灯泡的电阻为R s=10 Ω.图11（1）求断开S的瞬间，灯泡L1两端的电压；（2）画出断开S前后一段时间L1内电流随时间的变化规律．第2节自感第3节自感现象的应用得分：一、选择题二、简答题11.12.第2节自感第3节自感现象的应用参考答案一、选择题1.C 解析：线圈的自感系数由线圈本身的因素(如长度、面积、匝数等)决定．E自∝ΔIΔt，而不是E自∝ΔI，C对，A、B错．线圈中电流减小时自感电动势方向与原电流方向相同，电流增大时，电动势方向与原电流方向相反，D错．2.D 解析：电焊时电流变化引起的自感现象产生电弧火花，使金属熔化，冷却后就融为一体了，故选项A属于自感现象；把电路中开关断开，就会在电路中产生自感电动势，使开关的闸刀与固定夹片之间的空气电离，产生电火花，故选项B、C属于自感现象．高频交流电焊接自行车零件是涡流的典型应用，D不属于自感现象．3.C 解析：题目说镇流器无故障，故D项错误．日光灯管两端亮而中间不亮，说明灯管两端的灯丝处于通电状态，即启动器接通，但不能自动断开，说明电容器C短路了，选项C正确．4.B 解析：在开关S闭合瞬间，灯泡中立即有从a到b的恒定电流通过，此时由于自感现象，通过线圈的电流是逐渐增加的．开关S断开瞬间，线圈中原来向右的电流突然减小，由于自感现象的存在，线圈将产生阻碍这一变化的自感电动势(在线圈中自左向右)，因此在线圈L和灯泡R形成的新的闭合回路中，有电流从灯泡的b端流向a端，所以正确选项为B.5.B 解析： L自感系数很大，当开关S2闭合时若S1断开，则由于自感现象，L中可能产生很高的瞬时电压而烧坏电压表，故应先断开开关S2，后断开开关S1，在开关S2、S1均断开后拆除电表和电阻时，先拆除哪个都可以，故B选项正确．6.A 解析：当S闭合瞬间，L内电流增大，产生的自感电动势的方向是由下指向上，使电容器充电，A板带正电，B板带负电，A项正确；当S保持闭合时，L的电阻为零，电容器两极板被短路，不带电，B项错误；当S断开瞬间，L内的电流减小，自感电动势的方向由上指向下，在L、C组成的回路中给电容器充电，使B板带正电，A板带负电，C项错误．7.C 解析：当S1接通，S2、S3断开时，电源电压220 V直接加在灯管两端，达不到灯管启动的高压值，日光灯不能发光，选项A错误．当S1、S2接通，S3断开时，灯管两端被短路，电压为零，日光灯不能发光，选项B 错误．当日光灯正常发光后，再接通S3，则镇流器被短路，灯管两端电压过高，会损坏灯管，选项D错误．只有当S1、S2接通，再断开S2，镇流器中产生很大的自感电动势，和原电压一起加在灯管两端，使灯管内气体电离，日光灯正常发光，选项C正确．8.C 解析： S断开前，L把a灯短路，加在c灯两端电压为电源电压，流过c灯电流是流过L电流的一半．当S断开的瞬时，L上的电流要减小，L上产生自感电动势阻碍电流的减小，所以开始时，通过c的电流是原来的2倍，比原来亮得多，随后电流逐渐减小，达到稳定后，c两端的电压又等于电源电压，所以亮度跟原来的一样，C正确．9.D 解析：开关S闭合时，通过线圈L的电流发生变化，在线圈中产生自感电动势．自感电动势产生的效果是阻碍电流的变化，使电路中电流变化延缓，使电路中的电流不能突变，它不可能阻止电流的变化，也不可能使电流不变化，自感电动势本身就是以电流变化为存在基础的．本题中，由于线圈L的存在，在S闭合后，电路中的电流不会在瞬间由I0变大到2I0，但随着S闭合后电路中电流变化率的减小，线圈L中自感电动势减小，并最终减小到零，电路中电流最终会增大到2I0.故选项D正确．10.B 解析：开关闭合时，由于线圈的自感阻碍作用，可看做电阻，线圈电阻逐渐减小，并联电路电阻逐渐减小，路端电压U AB逐渐减小；开关闭合后再断开时，线圈的感应电流与原电流方向相同，形成回路，灯泡中的电流方向与原来相反，并逐渐减小到零，路端电压U AB逐渐减小到零，U AB为负值．A图象开关闭合时，U AB 增大，不符合题意，错误；B图象电压U AB的变化规律符合题意，正确；C图象的电压U AB先增大后减小，且方向不变，错误；D图象在两过程中电压U AB始终为正，不正确．二、简答题11.300 V解析：由线圈自感电动势的大小公式E=LΔIΔt得： E1=L ΔIt1，E2=LΔIt2解方程组得：E2=t1t2E1=0.050.03×180 V=300 V.12.（1）10 V（2）见解析解析：（1）电路稳定工作时，由于a、b两点的电势相等，导线ab上无电流流过．因此通过L的电流为I L=E2R =1010A=1 A.流过L1的电流为I=E2R s =1020A=0.5 A.断开S的瞬间，由于线圈想要维持I L不变，而与L1组成闭合回路，因此通过L1的瞬时电流为1 A．所以此时L1两端的电压为U=I L·R s=10 V.（2）断开S前，流过L1的电流为0.5A不变．而断开S的瞬间，通过L1的电流突变为1 A，且方向也发生变化，然后渐渐减小到零，图象如图12所示(t0为断开S的时刻)．注：从t0开始，电流持续的时间实际上一般是很短的．图12。

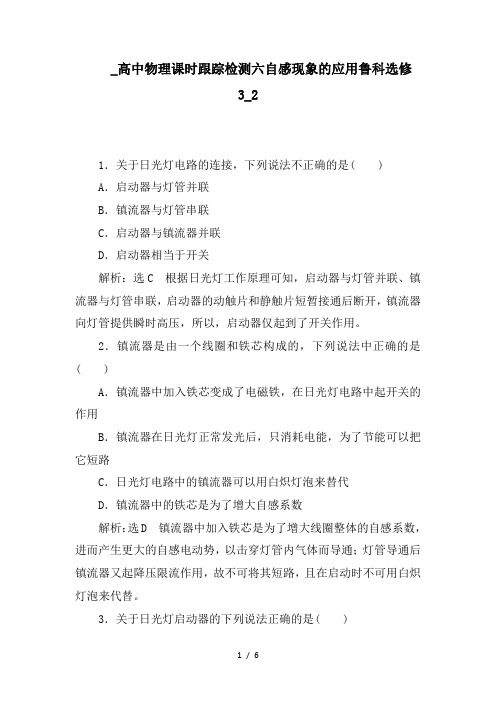

_高中物理课时跟踪检测六自感现象的应用鲁科选修3_21．关于日光灯电路的连接，下列说法不正确的是( )A．启动器与灯管并联B．镇流器与灯管串联C．启动器与镇流器并联D．启动器相当于开关解析：选C 根据日光灯工作原理可知，启动器与灯管并联、镇流器与灯管串联，启动器的动触片和静触片短暂接通后断开，镇流器向灯管提供瞬时高压，所以，启动器仅起到了开关作用。

2．镇流器是由一个线圈和铁芯构成的，下列说法中正确的是( )A．镇流器中加入铁芯变成了电磁铁，在日光灯电路中起开关的作用B．镇流器在日光灯正常发光后，只消耗电能，为了节能可以把它短路C．日光灯电路中的镇流器可以用白炽灯泡来替代D．镇流器中的铁芯是为了增大自感系数解析：选D 镇流器中加入铁芯是为了增大线圈整体的自感系数，进而产生更大的自感电动势，以击穿灯管内气体而导通；灯管导通后镇流器又起降压限流作用，故不可将其短路，且在启动时不可用白炽灯泡来代替。

3．关于日光灯启动器的下列说法正确的是( )A．日光灯正常发光时，启动器的静触片和动触片是接触的B．工作时，启动器起降压、限流作用，保证日光灯正常工作C．日光灯正常发光时，启动器两端的电压小于220 VD．日光灯正常发光时，电流流过启动器解析：选C 日光灯正常发光时，启动器的静触片和动触片是断开的，此时启动器是不导电的，选项A、D错误；工作时，镇流器起降压、限流作用，保证日光灯正常工作，选项B错误；日光灯正常发光时，由于镇流器的作用，加在灯管两端的电压小于220 V，故选项C正确。

4．关于日光灯工作过程中的电磁感应现象，下列说法不正确的是( )A．在灯丝预热阶段，镇流器利用自感控制加热电流B．在灯管点燃阶段，镇流器利用断电自感提供瞬时高压C．灯管正常发光阶段，镇流器利用反抗电流变化的自感作用降压限流，保证日光灯正常发光D．灯管正常发光后，镇流器已失去作用解析：选D 在日光灯启动发光的不同阶段，镇流器所起的作用也是不同的。

自感现象的应用一、单项选择题1．下列装置中没有利用感应圈的是( )A．煤气灶电子点火装置B．汽车发动机点火装置C．物理、化学试验中的小功率高压电源D．自动设备中的延时继电器2．下列说法不正确的是( )A．日光灯在起先工作时，须要启动器B．日光灯在起先工作时，须要镇流器C．日光灯在正常工作时，不须要启动器D．日光灯在正常工作时，不须要镇流器3．关于日光灯的发光实质，下列说法正确的是( )A．是由于灯管两端的灯丝在炙热状态下发光，后经灯管壁多次反射和透射传到四周空间B．是在镇流器的高电压作用下，灯管内气体被电离成为导体，形成大电流，使气体处于炙热状态而发光C．日光灯发出的其实就是紫外线D．日光灯发出的光，实质上是紫外线激发荧光物质发光4．日光灯中镇流器的作用有( )A．启动器触片接触时，产生瞬时高压B．日光灯工作时，降压、限流，保证日光灯正常工作C．日光灯工作时，使日光灯管的电压稳定在220 VD．日光灯工作时，不准电流通过日光灯管5．启动器是由电容和氖泡两大部分组成，其中氖泡中充有氖气，内部有静触片和U形动触片。

通常动、静触片不接触，有一个小缝隙。

则下列说法中不正确的是( ) A．当电源的电压加在启动器两极时，氖气放电并产生热量，导致双金属片受热膨胀B．当电源的电压加在启动器两极后，启动器的两个触片才接触，使电路有电流通过C．电源的电压加在启动器两极前，启动器的两个触片就接触着，电路就已经有电流通过D．当电路通电后，两个触片冷却，两个触片重新分别二、多项选择题6．在如图所示的四个日光灯的接线图中，S1为启动器，S2为开关，L为镇流器，能使日光灯正常发光的是( )7．如图所示是日光灯的电路图。

日光灯主要由灯管、镇流器、启动器组成。

关于日光灯的原理，下列说法正确的是( )A．日光灯启动，利用了镇流器中线圈的自感现象B．日光灯正常发光时，镇流器不起任何作用C．日光灯正常发光后取下启动器，日光灯仍能正常工作D．日光灯正常发光后取下启动器，日光灯不能正常工作8．如图所示，电路中有L A1和L A2两个完全相同的灯泡，线圈L的直流电阻忽视不计，下列说法正确的是( )A．闭合S时，L A2先亮，L A1后亮，最终一样亮B．断开S时，L A2立即熄灭，L A1过一会熄灭C．无论断开还是闭合开关，L A1中的电流始终从b到aD．无论断开还是闭合开关，L A2中的电流始终从c到d三、非选择题9．如图所示，小灯泡A的电阻R A＝12 Ω，线圈L的直流电阻R L＝4 Ω，电源电动势E ＝4 V，电源内阻r＝1 Ω，当电路中的开关K闭合且电路稳定时，小灯泡A两端的电压为U1。

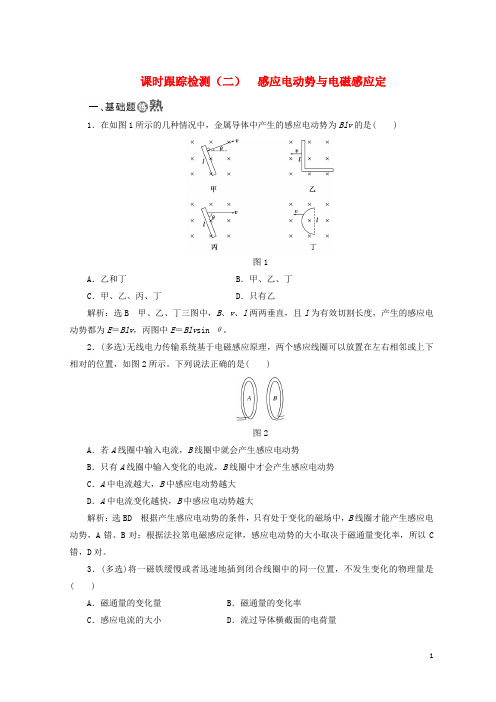

课时跟踪检测（二）感应电动势与电磁感应定1．在如图1所示的几种情况中，金属导体中产生的感应电动势为Blv的是( )图1A．乙和丁B．甲、乙、丁C．甲、乙、丙、丁 D．只有乙解析：选B 甲、乙、丁三图中，B、v、l两两垂直，且l为有效切割长度，产生的感应电动势都为E＝Blv，丙图中E＝Blv sin θ。

2．(多选)无线电力传输系统基于电磁感应原理，两个感应线圈可以放置在左右相邻或上下相对的位置，如图2所示。

下列说法正确的是( )图2A．若A线圈中输入电流，B线圈中就会产生感应电动势B．只有A线圈中输入变化的电流，B线圈中才会产生感应电动势C．A中电流越大，B中感应电动势越大D．A中电流变化越快，B中感应电动势越大解析：选BD 根据产生感应电动势的条件，只有处于变化的磁场中，B线圈才能产生感应电动势，A错、B对；根据法拉第电磁感应定律，感应电动势的大小取决于磁通量变化率，所以C 错，D对。

3．(多选)将一磁铁缓慢或者迅速地插到闭合线圈中的同一位置，不发生变化的物理量是( )A．磁通量的变化量B．磁通量的变化率C．感应电流的大小D．流过导体横截面的电荷量解析：选AD 将磁铁插到同一位置，磁通量的变化量相同，而用时不同，所以磁通量的变化率不同，A 对、B 错。

感应电动势不同，感应电流不同，C 错。

由q ＝I Δt ＝E R Δt ＝ΔΦΔt ·R·Δt＝ΔΦR可知，电荷量相同，D 对，故选A 、D 。

4.如图3所示，半径为R 的n 匝线圈套在边长为a 的正方形之外，匀强磁场垂直穿过该正方形，当磁场以ΔBΔt的变化率变化时，线圈中产生的感应电动势的大小为( )图3A ．πR2ΔB ΔtB ．a2ΔB ΔtC ．n πR2ΔB ΔtD ．na2ΔB Δt解析：选D 线圈在磁场中的有效面积为a 2，据法拉第电磁感应定律可得E ＝na2ΔBΔt，故选D 。

5.如图4所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B 。

2.3 自感现象的应用学案（2020年鲁科版高中物理选修3-2）第第3节节自感现象的应用自感现象的应用学习目标核心提炼1.知道普通日光灯的组成和电路图。

2种应用镇流器与感应圈2.知道启动器和镇流器的构造和工作原理。

3.了解感应圈的工作原理和应用。

4.会用自感知识分析.解决一些简单问题。

一.日光灯与镇流器阅读教材第3436页，了解日光灯和镇流器的结构及工作原理。

构造.作用元件名称构造原理.作用启动器电容器.动触片.静触片启动时将电路瞬时接通后断开灯管灯管.灯丝.氩和汞蒸气高压将管内气体击穿，释放电子与汞原子碰撞发出紫外线使荧光物质发光镇流器自感系数很大的线圈启动时形成瞬时高压，工作时降压限流思考判断1日光灯使用的是稳恒电流。

2日光灯正常发光后，启动器就不起什么作用了。

3镇流器只起升压作用。

二.感应圈及自感现象的其他应用阅读教材第3638页，了解感应圈的构造和工作原理，了解自感现象的其他应用。

1.感应圈1工作原理利用自感现象用低压直流电源来获得高电压。

2结构主要由直接绕在铁芯上的初级线圈和接在放电器上的次级线圈构成。

3用途在物理.化学实验室里可以作为小功率高压电源，在汽车发动机.煤气灶电子点火装置中产生高压电火花完成点火工作。

2.自感现象的其他应用及危害1其他应用在广播电台和电视台的无线电设备中，用自感线圈和电容器组成振荡电路来发射电磁波；在收音机和电视机中，同样也用振荡电路来接收电磁波。

另外，电焊机也利用了自感现象，使焊条与工件之间的空隙产生电弧火花，使工件局部熔化。

2危害在电路中，开关断开时产生电弧火花，烧坏开关或造成安全隐患。

思维拓展1利用感应圈可以由低电压获得高电压，能否由小功率来获得大功率2在加油站附近为什么要禁止用手机接打电话答案1不能。

根据能量守恒定律，感应圈向外输出的能量不可能大于输入的能量，即输出功率不可能大于输入功率。

2加油站附近空气中汽油的浓度较高，在用手机接打电话时，电话电路中有可能由于自感产生电火花，引起危险。

自感自感现象的应用1、某同学为了验证断电自感现象,自己找来带铁芯的线圈L、小灯泡A、开关S和电池组E,用导线将它们连接成如图所示的电路.检查电路后,闭合开关S,小灯泡发光;再断开开关S,小灯泡仅有不显著的延时熄灭现象.虽经多次重复,仍未见老师演示时出现的小灯泡闪亮现象,他冥思苦想找不出原因.你认为最有可能造成小灯泡未闪亮的原因是( )A.电源的内阻较大B.小灯泡电阻偏大C.线圈电阻偏大D.线圈的自感系数较大2、如图所示，电路中“L”表示的是（）A．灯泡 B．电感器 C．电容器 D．开关3、如图所示,灯泡A、B与定值电阻的阻值均为R,L是自感系数较大的线圈,当S1闭合、S2断开且电路稳定时,A、B两灯亮度相同,再闭合S2,待电路稳定后将S1断开,下列说法正确的是( )A.B灯立即熄灭B.A灯将比原来更亮一下后熄灭C.有电流通过B灯,方向为c→dD.有电流通过A灯,方向为b→a4、如图所示是日光灯的构造示意图。

若按图示的电路连接,关于日光灯发光的情况,下列叙述正确的是( )A.S1接通,S2、S3断开,日光灯就能正常发光B.S1、S2接通,S3断开,日光灯就能正常发光C.S3断开,接通S1、S2后,再断开S2,日光灯就能正常发光D.当日光灯正常发光后,再接通S3,日光灯仍能正常发光5、如图所示的电路中,电感L的自感系数很大,电阻可忽略, D为理想二极管,则下列说法正确的有( )A.当S闭合时, 1L立即变亮, 2L逐渐变亮B.当S闭合时, 1L一直不亮, 2L逐渐变亮C.当S断开时, 2L立即熄灭D.当S断开时, 1L突然变亮,然后逐渐变暗至熄灭6、如图所示的电路中,电源的电动势为E,内阻为r,线圈的自感系数很大,线圈的直流电阻R L与灯泡的电阻R满足R L<R.在t=0时刻闭合开关S,经过一段时间后,在时刻断开S.下列表示通过灯泡的电流随时间变化的图像中,正确的是( )A. B. C. D.7、如图所示,电源电动势为E ,其内阻不可忽略,L 1、L 2是完全相同的灯泡,线圈L 的直流电阻不计,电容器的电容为C ,闭合开关S ,电路稳定后( )A.电容器的带电荷量为CEB.灯泡L 1、L 2的亮度相同C.在断开S 的瞬间,通过灯泡L 1的电流方向向右D.在断开S 的瞬间,灯泡L 2立即熄灭8、如图甲、乙所示的两个电路,电感线圈的自感系数足够大,且直流电阻非常小但不可忽略,闭合开关S,待电路达到稳定后,灯泡均能发光.现将开关S 断开,这两个电路中灯泡亮度的变化情况不可能的是( )A.图甲所示的电路中灯泡将逐渐变暗B.图甲所示的电路中灯泡将先变得更亮,然后逐渐变暗C.图乙所示的电路中灯泡将逐渐变暗D.图乙所示的电路中灯泡将先变得更亮,然后逐渐变暗9、将直流电阻不计线圈加上铁芯后与两个完全相同的灯泡A L 、B L 连接成如图所示的电路，以下说法正确的是( )A ．闭合瞬间，A L 、B L 两灯同时发光B ．闭合并达到稳定后，B L 灯更亮一些C ．闭合并达到稳定后，A L 不亮，B L 灯亮，且亮度是从刚闭合时开始逐渐增加的D ．闭合并达到稳定后，再断开，A L 、B L 均不会立刻熄灭10、某同学利用如图所示的电路，测定一个自感系数很大的线圈L 的直流电阻L R ，实验室提供下列器材：①待测线圈L ，阻值约为2 Ω，额定电流为2 A②电流表1A 量程为0.6 A ，内阻1r 为0.2 Ω③电流表2A 量程为3 A ，内阻2r 约为0.2 Ω④变阻器1R 阻值为0-10 Ω，变阻器2R 阻值为0-1 k Ω⑤电池 E ，电动势为9 V ，内阻很小⑥定值电阻 3R =10 Ω，4R =1000 Ω⑦开关12S S ，要求实验时，改变变阻器的阻值，待电路稳定时，可使在尽可能大的范围内测得多组1A 表、2A 表的读数12I I 、，利用21I I －的图象，求出电感线圈的电阻。

课时跟踪检测（五） 自感1．关于线圈的自感系数、自感电动势的下列说法正确的是( ) A ．线圈中电流变化越大，线圈的自感系数越大 B ．对于某一线圈，自感电动势正比于电流的变化量C ．一个线圈的电流均匀增大，这个线圈的自感系数、自感电动势都不变D ．自感电动势与原电流方向相反解析：选C 线圈的自感系数由线圈本身的因素(如长度、面积、匝数等)决定，E 自∝ΔIΔt ，而不是E 自∝ΔI，C 对，A 、B 错；线圈中电流减小时自感电动势方向与原电流方向相同，电流增大时，自感电动势方向与原电流方向相反，D 错。

2.如图所示，开关S 闭合且达到稳定时，小灯泡A 能正常发光，L 为自感线圈，则( )A ．在开关S 闭合的瞬间，小灯泡将慢慢变亮B ．在开关S 闭合的瞬间，小灯泡立即变亮C ．在开关S 断开的瞬间，小灯泡慢慢熄灭D ．在开关S 断开的瞬间，小灯泡先闪亮一下，再慢慢熄灭解析：选A 当开关闭合时，自感电动势阻碍电流的增大，小灯泡慢慢变亮；当开关断开后，自感线圈的电流从有变为零，线圈将产生自感电动势，但由于线圈L 与小灯泡A 不能构成闭合回路，所以小灯泡立即熄灭。

3.[多选]如图所示的电路中，电源电动势为E ，内阻r 不能忽略。

R 1和R 2是两个定值电阻，L 是一个自感系数较大，电阻可忽略的线圈。

开关S 原来是断开的，从闭合开关S 到电路中电流达到稳定为止的时间内，通过R 1的电流I 1和通过R 2的电流I 2的变化情况是( )A．I1开始较大而后逐渐变小B．I1开始很小而后逐渐变大C．I2开始很小而后逐渐变大D．I2开始较大而后逐渐变小解析：选AC 闭合开关S时，由于L是一个自感系数较大的线圈，产生反向的自感电动势阻碍电流的变化，所以开始I2很小，随着电流达到稳定，自感作用减小，I2开始逐渐变大。

闭合开关S时，由于线圈阻碍作用很大，路端电压较大，随着自感作用减小，路端电压减小，所以R1上的电压逐渐减小，电流逐渐减小，故A、C正确。

当日光灯正常工作时，启动器是否可以去掉？
感应圈次级线圈上产生很高的电压，是否通过的电流也很大？1．启动前
[典例1]
接通，日光灯就能正常工作
不接通，日光灯就能正常工作
1．将图中的器件连成日光灯的实物电路图。

解析：根据日光灯工作原理，电源、开关、镇流器、灯管串联，启动器与灯管并联。

实物电路图如图所示。

1．感应圈的主要结构
闭合开关接通低压直流电源后，电流通过初级线圈，铁芯被磁化，吸引断续器簧片，使初级线圈所在的回路断开；由于瞬时无电流通过，铁芯失去磁性，断续器簧片又返回原位置，使初级线圈所在的回路再度接通。

在这样的反复过程中，初级线圈中的电流不断变化，由此产生的自感电动势会逐渐增至数百伏。

由于次级线圈的匝数约为初级线圈的100倍，在次级线圈的两端就会感应出
[典例2]关于感应圈下列说法不正确的是(
2．[多选]关于感应圈的工作原理，下列说法中正确的是(
A．灯管两端的灯丝跟镇流器、启动器、开关都是串联的
B．灯管在启动前，需要一个很高的瞬时电压，可通过使用镇流器来达到这C．灯管启动发光后，镇流器不再起作用
与启动器座接触不良
(1)开关合上前，启动器的静触片和动触片是________(填“接通的”或“。
