ML2036中文资料(正弦波发生器芯片)

正弦波逆变器驱动芯片(公布日期：2020-10-26 10:29:00)扫瞄人数：1029自从公布了1KW正弦波逆变器的制作过程后，有许多朋友来信息，提如此那样的问题，专门多差不多上象我如此的初学者。

为此，我又花了近一个月的时刻，制作了这台600W的正弦波逆变器，该机有如下特点：1.SPWM的驱动核心采纳了单片机SPWM芯片，TDS2285，因此，SPWM驱动部分相对纯硬件来讲，比较简单，制作完成后要调试的东西专门少，因此，比较容易成功。

2.所有的PCB全部采纳了单面板，便于大伙儿制作，因为，专门多爱好者都会自已做单面的PCB，有的用感光法，有点用热转印法，等等，如此，就不用苦恼PCB厂家了，自已在家里就能够做出来，因此，要紧的目的是省钱，现在的PCB厂家太牛了，有点假设不起〔我是万不得已才去找PCB厂家的〕。

3.该机所有的元件及材料都能够在淘宝网上买到，有了网购确实专门方便，快递送到家，你要什么有什么。

假如PCB没有做错，假如元器件没有问题，假如你对逆变器有一定的基础，我老寿包你制作成功，因此，里面有专门多东西要自已动手做的，能够尽享自已动手的乐趣。

4.功率只有600W，一样说来，功率小点容易成功，既能够做实验也有一定的有用性。

下面是样机的照片和工作波形：一、电路原理：该逆变器分为四大部分，每一部分做一块PCB板。

分别是〝功率主板〞；〝SPWM驱动板〞；〝DC-DC驱动板〞；〝爱护板〞。

1.功率主板：功率主板包括了DC-DC推挽升压和H桥逆变两大部分。

该机的BT电压为12V，满功率时，前级工作电流能够达到55A 以上，DC-DC升压部分用了一对190N08，这种247封装的牛管，只要散热做到位，一对就能够输出600W，也能够用IRFP2907Z，输出能力差不多，价格也差不多。

主变压器用了EE55的磁芯，事实上，就600W而言，用EE42也足够了，我是为了绕制方便，加上EE55是现存有的，就用了EE55。

DS1972
iButton 1024位EEPROM
DS1982
iButton 1K位只添加
DS1990A
iButton序列号
DS1990R, DS1990R-F3, DS1990R-F5
序列号iButton
DS1991
iButton多密钥
DS2129
LVD SCSI 27线调节器
DS2401
硅序列号
具有以太网和CAN接口的网络微控制器
DS8102
双通道Σ-Δ调制器与编码器
DS8113
智能卡接口
DS8113-KIT
DS8113 EMV评估板
DS8313, DS8314
智能卡接口
DS89C430, DS89C440, DS89C450
超高速闪存微控制器
DS89C450-KIT
DS89C450评估套件
12位、多通道ADC/DAC，带有FIFO、温度传感器和GPIO端口
MAX1224, MAX1225
1.5Msps、单电源、低功耗、真差分、12位ADC
MAX1258EVC16, MAX1258EVKIT
MAX1057、MAX1058、MAX1257和MAX1258评估板/评估系统
MAX1274, MAX1275
MAX1034, MAX1035
8/4通道、±VREF多量程输入、串行14位ADC
MAX1072, MAX1075
1.8Msps、单电源、低功耗、真差分、10位ADC
MAX1076, MAX1078
1.8Msps、单电源、低功耗、真差分、10位ADC，内置电压基准
MAX11014, MAX11015
DS9490B, DS9490R

ADC0808/ADC0809 '8位A/D转换器 '
ADC0831/ADC0832/ADC0834/ADC0838 '8位A/D转换器 '
CA3080/CA3080A OTA跨导运算放大器
CA3140/CA3140A 'BiMOS运算放大器 '
DAC0830/DAC0832 '8位D/A转换器 '
ICM7555/7555 CMOS单/双通用定时器
ISO2-CMOS MT8880C DTMF收发器
LF351 'JFET输入运算放大器 '
LF353 'JFET输入宽带高速双运算放大器 '
LM117/LM317A/LM317 '三端可调电源 '
LM124/LM324 '低功耗四运算放大器 '
LM137/LM337 '三端可调负电压调整器 '
LM139/LM239/LM339 '低功耗四电压比较器 '
请注意甄别内容中的联系方式诱导购买等信息谨防诈骗

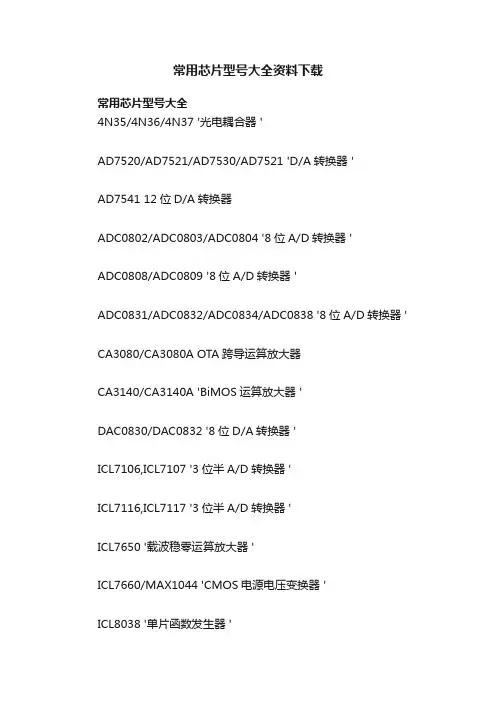

常用芯片型号大全资料下载
常用芯片型号大全
4N35/4N36/4N37 '光电耦合器 '
AD7520/AD7521/AD7530/AD7521 'D/A转换器 '
AD7541 12位D/A转换器
ADC0802/ADC0803/ADC0804 '8位A/D转换器 '
ICL7106,ICL7107 '3位半A/D转换器 '
ICL7116,ICL7117 '3位半A/D转换器 '
ICL7650 '载波稳零运算放大器 '

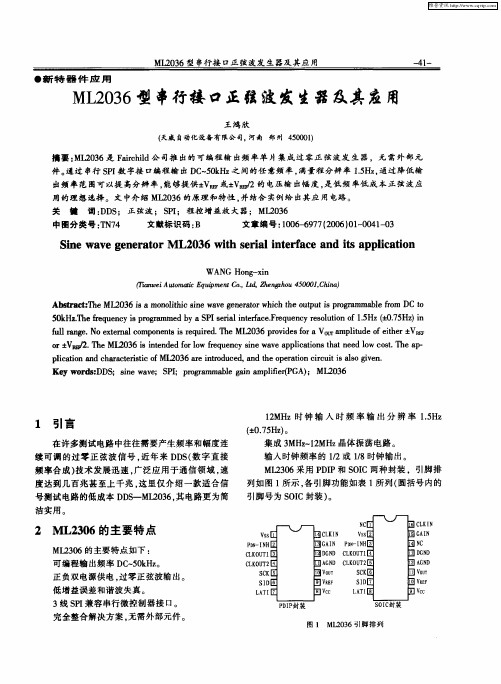

５ ｋ ｚ ｈ ｅ ｕ ｎｙｉ ｐｏ ａ ｅ ｙａＳ Ｉ ｅ ａ ｔｒ ｃ ． ｅ ｕ ｎｙｒｓｌｔ ｎｏ ．Ｈ Ｏ７ Ｈ ）ｎ Ｏ Ｈ ． ｅ ｒｑ ｅ ｃ ｒｇ ｍｍ ｄｂ Ｐ ｒ ｌｎｅｆ ｅ ｒｑ ｅ ｃ ｏｕｉ ｆ ５ ｚｆ ． ｚ ｉ Ｔ ｆ ｓ ｒ ｓｉ ｉ ａ Ｆ ｅ ｏ １ 士 ５
出频 率 范 围可 以提 高分 辨 率 ， 够提供 ± Ｒ 或± 髓 的 电压输 出幅度 ， 能 ＶＥ Ｆ Ｖ 是低 频 率低 成 本 正 弦波 应
用的理 想 选择 。文 中介 绍 ＭＬ ０ ６的原理 和特性 ， 结合 实例给 出其 应 用 电路 。 ２３ 并
关 键 词 ： Ｄ ： 正弦波 ；Ｓ Ｉ ＤＳ Ｐ ；程控 增 益放 大 器； ＭＬ ０ ６ ２ ３
１ 引言
在许 多测试 电路 中往 往需 要产生 频率 和 幅度连 续 可 调 的 过零 正 弦波 信 号 ， 年来 Ｄ Ｓ 数 字 直 接 近 Ｄ（
１ＭＨ ２ ｚ时 钟 输 入 时 频 率 输 出 分 辨 率 １ Ｈ ． ｚ ５ （０７ Ｈ ） ± ．５ ｚ。 集 成 ３ １ＭＨ ＭＨ ２ ｚ晶体 振 荡 电路 。 输 入时钟 频率 的 １ ， ２或 １８时钟输 出 。 ／ ＭＬ ３ ６采用 Ｐ Ｉ ２０ Ｄ Ｐ和 Ｓ Ｉ 种封 装 。引脚排 ＯＣ两 列如图 １ 所示 ， 引脚功 能如表 ｌ 列 （ 各 所 圆括 号 内的
引脚 号为 Ｓ Ｉ Ｏ Ｃ封装 ） 。
频率合成 ） 技术发展迅速， 广泛应用于通信领域 ， 速 度达 到几 百 兆甚 至上 千 兆 ， 这里 仅 介 绍一 款 适合 信
号测试 电路 的低成 本 Ｄ Ｓ ＭＬ０ ６ 其 电路更 为简 Ｄ— ２３， 洁实用 。
２ Ｍ［２ ０ Ｌ ３ ６的主 要 特 点

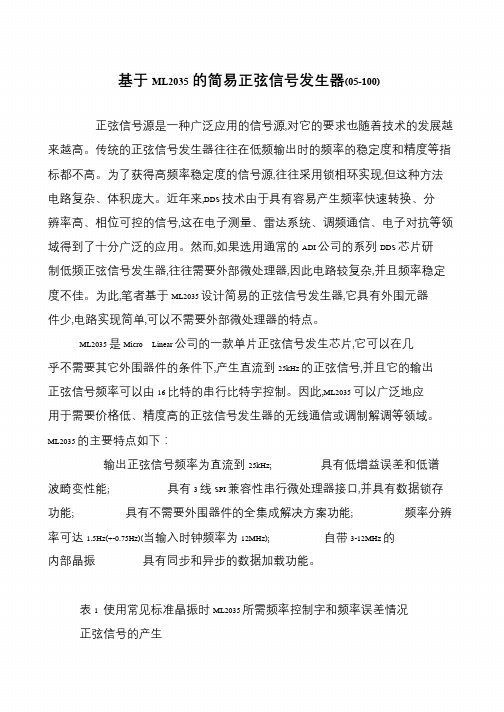

基于ML2035的简易正弦信号发生器(05-100)
正弦信号源是一种广泛应用的信号源,对它的要求也随着技术的发展越来越高。

传统的正弦信号发生器往往在低频输出时的频率的稳定度和精度等指
标都不高。

为了获得高频率稳定度的信号源,往往采用锁相环实现,但这种方法
电路复杂、体积庞大。

近年来,DDS 技术由于具有容易产生频率快速转换、分
辨率高、相位可控的信号,这在电子测量、雷达系统、调频通信、电子对抗等领域得到了十分广泛的应用。

然而,如果选用通常的ADI 公司的系列DDS 芯片研制低频正弦信号发生器,往往需要外部微处理器,因此电路较复杂,并且频率稳定
度不佳。

为此,笔者基于ML2035 设计简易的正弦信号发生器,它具有外围元器
件少,电路实现简单,可以不需要外部微处理器的特点。

ML2035 是Micro Linear 公司的一款单片正弦信号发生芯片,它可以在几乎不需要其它外围器件的条件下,产生直流到25kHz 的正弦信号,并且它的输出
正弦信号频率可以由16 比特的串行比特字控制。

因此,ML2035 可以广泛地应
用于需要价格低、精度高的正弦信号发生器的无线通信或调制解调等领域。

ML2035 的主要特点如下：
输出正弦信号频率为直流到25kHz; 具有低增益误差和低谱波畸变性能; 具有3 线SPI 兼容性串行微处理器接口,并具有数据锁存功能; 具有不需要外围器件的全集成解决方案功能; 频率分辨率可达1.5Hz(+-0.75Hz)(当输入时钟频率为12MHz); 自带3-12MHz 的内部晶振具有同步和异步的数据加载功能。

表1 使用常见标准晶振时ML2035 所需频率控制字和频率误差情况
正弦信号的产生。

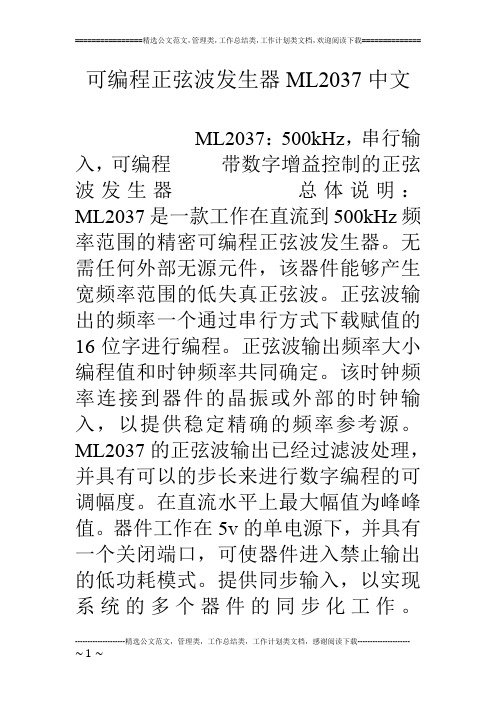

可编程正弦波发生器ML2037中文ML2037：500kHz，串行输入，可编程带数字增益控制的正弦波发生器总体说明：ML2037是一款工作在直流到500kHz频率范围的精密可编程正弦波发生器。

无需任何外部无源元件，该器件能够产生宽频率范围的低失真正弦波。

正弦波输出的频率一个通过串行方式下载赋值的16位字进行编程。

正弦波输出频率大小编程值和时钟频率共同确定。

该时钟频率连接到器件的晶振或外部的时钟输入，以提供稳定精确的频率参考源。

ML2037的正弦波输出已经过滤波处理，并具有可以的步长来进行数字编程的可调幅度。

在直流水平上最大幅值为峰峰值。

器件工作在5v的单电源下，并具有一个关闭端口，可使器件进入禁止输出的低功耗模式。

提供同步输入，以实现系统的多个器件的同步化工作。

特性：*可编程的输出频率：直流到400kHz——使用晶振；直流到500kHz——使用外部数字时钟。

*带双缓冲锁存器的三线SPI兼容串行接口，实现频率编程。

*数字增益控制，实现输出幅度编程可调。

*提供多路正弦波同步化的同步输入。

*提供休眠模式的关闭端口。

*单5V电源驱动。

结构简图：引脚布局：顶端视图引脚描述：引脚号名称功能1，5 DGND 该IC数字部分的接地2SYNC 同步化输入。

保持该引脚为“低”，可停止正弦波输出并使相位重置为0. 3 CLK OUT 内部高频时钟产生器的输出。

输出时钟频率为内部时钟频率的一半。

4 S CLK串行数据时钟输入。

数据在S CLK的下降沿依次送入移位寄存器。

6 S DATA IN 进行输出频率编程的串行数据输入端。

7 S ENABLE 串行接口使能控制。

加在该引脚为逻辑１时允许数据进入锁存器。

8 SHDN 该引脚为逻辑高电平时可使发生器的输出关闭并使IC进入低功耗待机状态。

9 A GND该IC模拟部分以及输出端的参考地10 OUT正弦波输出。

正弦波幅度在的直流水平附近变化。

11,12 A Vcc 该IC模拟部分的电源端13 CLK IN 内部高频时钟发生器的输入端。

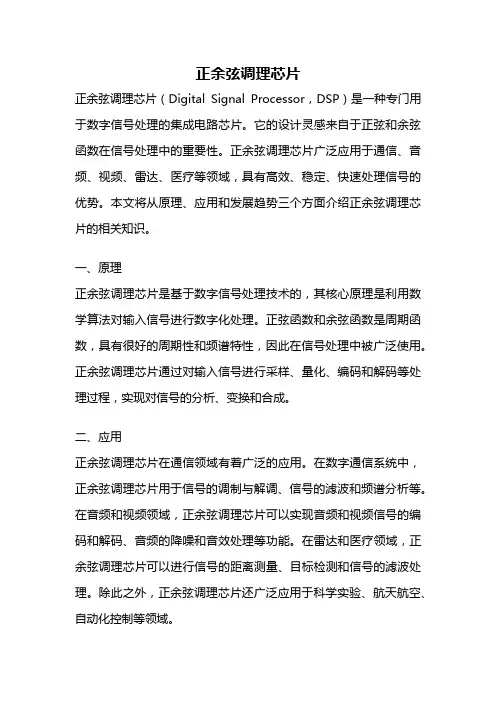

正余弦调理芯片正余弦调理芯片（Digital Signal Processor，DSP）是一种专门用于数字信号处理的集成电路芯片。

它的设计灵感来自于正弦和余弦函数在信号处理中的重要性。

正余弦调理芯片广泛应用于通信、音频、视频、雷达、医疗等领域，具有高效、稳定、快速处理信号的优势。

本文将从原理、应用和发展趋势三个方面介绍正余弦调理芯片的相关知识。

一、原理正余弦调理芯片是基于数字信号处理技术的，其核心原理是利用数学算法对输入信号进行数字化处理。

正弦函数和余弦函数是周期函数，具有很好的周期性和频谱特性，因此在信号处理中被广泛使用。

正余弦调理芯片通过对输入信号进行采样、量化、编码和解码等处理过程，实现对信号的分析、变换和合成。

二、应用正余弦调理芯片在通信领域有着广泛的应用。

在数字通信系统中，正余弦调理芯片用于信号的调制与解调、信号的滤波和频谱分析等。

在音频和视频领域，正余弦调理芯片可以实现音频和视频信号的编码和解码、音频的降噪和音效处理等功能。

在雷达和医疗领域，正余弦调理芯片可以进行信号的距离测量、目标检测和信号的滤波处理。

除此之外，正余弦调理芯片还广泛应用于科学实验、航天航空、自动化控制等领域。

三、发展趋势正余弦调理芯片作为一种数字信号处理器件，随着科技的不断进步和应用需求的增加，其发展也呈现出以下几个趋势：1. 集成度提高：随着集成电路技术的不断进步，正余弦调理芯片的集成度将越来越高，功能越来越强大。

未来的正余弦调理芯片可能集成更多的功能模块，如模拟转数字接口、数字滤波器等。

2. 多核处理：随着信号处理算法的复杂性增加，单核正余弦调理芯片的处理能力可能无法满足需求。

因此，未来的正余弦调理芯片可能采用多核处理架构，提高处理能力和效率。

3. 低功耗设计：正余弦调理芯片在无线通信和移动设备中的应用越来越广泛，对功耗的要求也越来越高。

未来的正余弦调理芯片将更加注重功耗的优化设计，以满足移动设备的需求。

4. 物联网应用：随着物联网的发展，对于低功耗、低成本、小型化的正余弦调理芯片需求将逐渐增加。

开关型稳压芯片LM2576中文材料之杨若古兰创作LM2576系列开关稳压集成电路是线性三端稳压器件(如78xx 系列端稳压集成电路)的替代品，它具有可靠的工作功能、较高的工作效力和较强的输出电流驱动能力，从而为MCU 的波动、可靠工作提供了强无力的包管.LM2576简介LM2576系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压电路，它内含固定频率振荡器(52kHz)和基准稳压器(1.23V)，并具有完美的呵护电路，包含电流限制及热关断电路等，利用该器件只需极少的核心器件即可构成高效稳压电路.LM2576系列包含LM2576(最高输入电压40V)及LM2576HV(最高输入电压60V)二个系列.各系列产品均提供有3.3V(-3.3)、5V(-5.0)、12V(-12)、15V(-15)及可调(-ADJ)等多个电压档次产品.此外，该芯片还提供了工作形态的内部控制引脚.LM2576系列开关稳压集成电路的次要特性如下[2]：●最大输出电流：3A;●最高输入电压：LM2576为40V，LM2576HV为60V;●输出电压：3.3V、5V、12V、15V和ADJ(可调)等可选;●振东频率：52kHz;●转换效力：75%～88%(分歧电压输出时的效力分歧);●控制方式：PWM;●工作温度范围：-40℃～+125℃●工作模式：低功耗/正常两种模式可内部控制;●工作模式控制：TTL电平兼容;●所需内部元件：仅四个(不成调)或六个(可调);●器件呵护：热关断及电流限制;●封装方式：TO-220或TO-263.LM2576的内部框图如图1所示，该框图的引脚定义对应于五脚TO-220封装方式.LM2576内部包含52kHz振荡器、1.23V基准稳压电路、热关断电路、电流限制电路、放大器、比较器及内部稳压电路等.为了发生分歧的输出电压，通常将比较器的负端接基准电压(1.23V)，正端接分压电阻收集，如许可根据输出电压的分歧选定分歧的阻值，其中R1=1kΩ(可调-ADJ时开路)，R2分别为1.7 kΩ(3.3V)、3.1 kΩ(5V)、8.84 kΩ(12V)、11.3 kΩ(15V)和0(-ADJ)，上述电阻根据型号分歧已在芯片内部做了精确调整，因此无需使用者考虑.将输出电压分压电阻收集的输出同内部基准稳压值1.23V进行比较，若电压有偏差，则可用放大器控制内部振荡器的输出占空比，从而使输出电压坚持波动.由图1及LM2576系列开关稳压集成电路的特性可以看出，以LM2576为核心的开关稳压电源完整可以取代三端稳压器件构成的MCU稳压电源.2 LM2576利用举例2.1 基本利用设计由LM2576构成的基本稳压电路仅需四个核心器件，其电路如图1所示.电感L1的选摘要根据LM2576的输出电压、最大输入电压、最大负载电流等参数选择，首先，根据如下公式计算出电压·微秒常数(E·T)：E·T=(Vin - Vout)×Vout/ Vin×1000/f?? (1)上式中，Vin是LM2576的最大输入电压、Vout是LM2576的输出电压、f是LM2576的工作振荡频率值(52kHz).E·T确定以后，就可参照参考文献所提供的响应的电压·微秒常数和负载电流曲线来查找所需的电感值了.(下图为：图三)该电路中的输入电容Cin普通应大于或等于100μF，安装时请求尽量靠近LM2576的输入引脚，其耐压值应与最大输入电压值相匹配.而输出电容Cout的值应根据下式进行计算(单位μF)：C≥13300 Vin/ Vout×L (2)上式中，Vin是LM2576的最大输入电压、Vout是LM2576的输出电压、L是经计算并查表选出的电感L1的值，其单位是μH.电容C铁耐压值应大于额定输出电压的1.5～2倍.对于5V电压输出而言，推荐使用耐压值为16V的电容器.二极管D1的额定电流值应大于最大负载电流的1.2倍，考虑到负载短路的情况，二极管的额定电流值应大于LM2576的最大电流限制.二极管的反向电压应大于最大输入电压的1.25倍.参考文献中推荐使用1N582x系列的肖特基二极管.Vin的选择应考虑交流电压最低跌落值(Vac-min)所对应的LM2576输入电压值及LM2576的最小输入答应电压值Vmin(以5V电压输出为例，该值为8V)，是以，Vin可根据下式计算：Vin≥(220Vmin/Vac-min)如果交流电压最低答应跌落30%(Vac-min=154V)、LM2576的电压输出为5V(Vmin=8V)，则当Vac=220V时，LM2576的输入直流电压应大于11.5V，通常可选为12V. 2.2 工作模式可控利用设计LM2576的5脚输入电平可用于控制LM2576的工作形态.5脚输入电平与TTL电平兼容.当输入为低电平时，LM2576正常工作;当输入为高电平时，LM2576停止输出并进入低功耗形态.图3是LM2576的工作模式可控电路道理图.图3中，下拉电阻可包管MCU-CON控制端为低时LM2576的正常工作.Shutdown Input的控制端旌旗灯号来自MCU，该端为低电平时，LM2576停止输出，零碎进入低功耗形态.当为该端为高电平时，三极管导通会使LM2576从头工作.设计时包管当MCU-CON控制端为高电平且三极管导通时，电阻R不至于因过流而损坏MCU的输出控制端.。

BL0906六相交/直流电能计量芯片数据手册V1.02目录1、产品简述 (6)2、基本特征 (7)2.1主要特点 (7)2.2系统框图 (8)2.3管脚排列（LQFP32） (8)2.4性能指标 (10)2.4.1电参数性能指标 (10)2.4.2极限范围 (11)3、工作原理 (13)3.1电流电压波形产生原理 (13)3.1.1相位补偿 (14)3.1.2通道偏置校正 (14)3.1.3通道增益校正 (15)3.1.4电流电压波形输出 (16)3.2有功功率计算原理 (18)3.2.1有功波形的选择 (18)3.2.2有功功率输出 (18)3.2.3有功功率校准 (19)3.2.4有功功率的防潜动 (20)3.2.5有功功率小信号补偿 (21)3.3有功能量计量原理 (22)3.3.1有功能量输出 (22)3.3.2有功能量输出选择 (23)3.3.3有功能量输出比例 (24)3.4电流电压有效值计算原理 (24)3.4.1有效值输出 (24)3.4.2有效值输入信号的设置 (25)3.4.3有效值刷新率的设置 (26)3.4.4电流电压有效值校准 (26)3.4.5有效值的防潜动 (27)3.5快速有效值检测原理 (27)3.5.1快速有效值输出 (28)3.5.2快速有效值输入选择 (28)3.5.3快速有效值累计时间和阈值 (28)3.5.4电网频率选择 (29)3.5.5快速有效值超限数据保存 (29)3.5.6过流指示 (30)3.5.7继电器控制 (30)3.6无功计算 (31)3.6.1无功计算输入选择 (31)3.6.3无功功率输出 (32)3.6.4无功功率校准 (32)3.6.5无功功率的防潜动 (32)3.6.6无功功率小信号补偿 (33)3.6.7无功能量输出 (33)3.7视在和功率因子计算 (34)3.7.1视在功率和能量输出 (34)3.7.2视在功率校准 (34)3.7.3功率因子 (35)3.8温度计量 (35)3.9电参数计量 (35)3.9.1 线周期计量 (35)3.9.2 线频率计量 (36)3.9.3 相角计算 (36)3.9.4 功率符号位 (37)3.10故障检测 (37)3.10.1 过零检测 (37)3.10.2 峰值超限 (38)3.10.3 线电压跌落 (39)3.10.4 过零超时 (40)3.10.5 电源供电指示 (41)3.10.6 ADC关断 (42)4、内部寄存器 (43)4.1电参量寄存器（只读） (43)4.2校表寄存器（外部写） (46)4.3OTP寄存器 (50)4.4模式寄存器 (51)4.4.1 模式寄存器1（MODE1） (51)4.4.2 模式寄存器2（MODE2） (52)4.4.3模式寄存器3（MODE3） (52)4.5中断状态寄存器 (53)4.5.1 STATUS1寄存器 (53)4.5.2 STATUS3寄存器 (54)4.6校表寄存器详细说明 (54)4.6.1 通道PGA增益调整寄存器 (54)4.6.2 相位校正寄存器 (55)4.6.3 有效值增益调整寄存器 (56)4.6.4 有效值偏置校正寄存器 (56)4.6.5 有功小信号补偿寄存器 (57)4.6.6 无功小信号补偿寄存器 (57)4.6.7 防潜动阈值寄存器 (58)4.6.8 快速有效值相关设置寄存器 (59)4.6.10 ADC使能控制 (60)4.6.11 能量读后清零设置寄存器 (61)4.6.12 用户写保护设置寄存器 (61)4.6.13 软复位寄存器 (61)4.6.14 通道增益调整寄存器 (62)4.6.15 通道偏置调整寄存器 (62)4.6.16 有功功率增益调整寄存器 (63)4.6.17 有功功率偏置调整寄存器 (63)4.6.18 无功/视在功率增益调整寄存器 (64)4.6.19 无功/视在功率偏置调整寄存器 (64)4.6.20 CF缩放比例寄存器 (64)4.7电参数寄存器详细说明 (65)4.7.1 波形寄存器 (65)4.7.2 有效值寄存器 (65)4.7.3 快速有效值寄存器 (66)4.7.4 有功功率寄存器 (66)4.7.5 无功功率寄存器 (67)4.7.6 视在功率寄存器 (67)4.7.7 电能脉冲计数寄存器 (67)4.7.8 波形夹角寄存器 (68)4.7.9 快速有效值保持寄存器 (68)4.7.10 功率因数寄存器 (68)4.7.11 线电压频率寄存器 (69)5、通讯接口 (70)5.1SPI (70)5.1.1概述 (70)5.1.2工作模式 (70)5.1.3帧结构 (70)5.1.4读出操作时序 (72)5.1.5写入操作时序 (72)5.1.6SPI接口的容错机制 (73)5.2UART (73)5.2.1概述 (73)5.2.2每个字节格式 (73)5.2.3读取时序 (74)5.2.4写入时序 (74)5.2.5UART接口的保护机制 (75)6、典型应用图 (76)7、封装信息 (77)7.1订单信息 (77)7.2封装 (77)1、产品简述BL0906是一颗内置时钟多路免校准电能计量芯片，实现最多六相的交/直流电能计量。

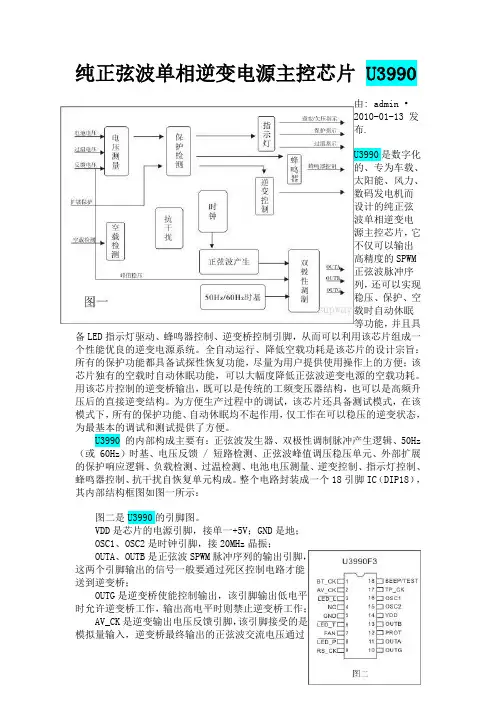

纯正弦波单相逆变电源主控芯片 U3990由: admin •2010-01-13 发布.U3990是数字化的、专为车载、太阳能、风力、数码发电机而设计的纯正弦波单相逆变电源主控芯片，它不仅可以输出高精度的SPWM正弦波脉冲序列，还可以实现稳压、保护、空载时自动休眠等功能，并且具备LED指示灯驱动、蜂鸣器控制、逆变桥控制引脚，从而可以利用该芯片组成一个性能优良的逆变电源系统。

全自动运行、降低空载功耗是该芯片的设计宗旨：所有的保护功能都具备试探性恢复功能，尽量为用户提供使用操作上的方便；该芯片独有的空载时自动休眠功能，可以大幅度降低正弦波逆变电源的空载功耗。

用该芯片控制的逆变桥输出，既可以是传统的工频变压器结构，也可以是高频升压后的直接逆变结构。

为方便生产过程中的调试，该芯片还具备测试模式，在该模式下，所有的保护功能、自动休眠均不起作用，仅工作在可以稳压的逆变状态，为最基本的调试和测试提供了方便。

U3990 的内部构成主要有：正弦波发生器、双极性调制脉冲产生逻辑、50Hz （或 60Hz）时基、电压反馈 / 短路检测、正弦波峰值调压稳压单元、外部扩展的保护响应逻辑、负载检测、过温检测、电池电压测量、逆变控制、指示灯控制、蜂鸣器控制、抗干扰自恢复单元构成。

整个电路封装成一个18引脚IC（DIP18），其内部结构框图如图一所示：图二是U3990的引脚图。

VDD是芯片的电源引脚，接单一+5V；GND是地；OSC1、OSC2是时钟引脚，接20MHz晶振；OUTA、OUTB是正弦波SPWM脉冲序列的输出引脚，这两个引脚输出的信号一般要通过死区控制电路才能送到逆变桥；OUTG是逆变桥使能控制输出，该引脚输出低电平时允许逆变桥工作，输出高电平时则禁止逆变桥工作；AV_CK是逆变输出电压反馈引脚，该引脚接受的是模拟量输入，逆变桥最终输出的正弦波交流电压通过反馈电路送到该引脚，由芯片对逆变输出电压实现稳压、调压和短路检测；BT_CK是电池电压测量引脚，是模拟量输入引脚，电池电压经过电阻降压送到该引脚，由芯片对电池实现欠压保护，若不需要使用该引脚，可以直接接+5V；TP_CK是温度测量引脚，这也是模拟量输入引脚，温度传感器（热敏电阻）产生的电压送到该引脚，芯片会根据该引脚电压的变化，判断温度是否异常，并决定是否需要过温保护，若不需要使用该引脚，也可以直接接地；RS_CK引脚是负载检测输入，芯片由此引脚的高低电平判断逆变电源是否空载；空载时要将该引脚拉成高电平，芯片由此引脚实现空载自动休眠、有负载自动逆变输出的功能；LED_T引脚过温保护指示灯输出，低电平点亮LED，过温时指示灯闪烁；LED_L引脚是逆变/欠压指示输出，低电平时表示逆变状态，慢闪烁时为欠压告警，快闪烁时为欠压保护，短闪烁时表示休眠；LED_P引脚是保护指示输出，当检测到短路或者外部的扩展保护时，芯片停止逆变，进入保护状态，此时指示灯闪烁；PROT引脚是扩展保护输入引脚，高电平有效，用户可以通过外部的或门逻辑实现过流等保护输入；BEEP/TEST是双向引脚，正常工作时是蜂鸣器控制输出引脚，通过三极管驱动电磁式蜂鸣器，当在芯片加电的瞬间，该引脚是输入引脚，用来检测外部TEST 跳线的状态；关于该引脚的详细用法，将在后面介绍；FAN是风扇控制输出引脚，高电平有效；NC引脚是空余的引脚，一定要接到高电平。

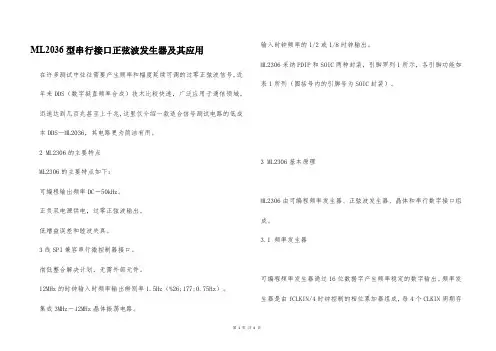

ML2036型串行接口正弦波发生器及其应用在许多测试中往往需要产生频率和幅度延续可调的过零正弦波信号，近年来DDS（数字挺直频率合成）技术比较快速，广泛应用于通信领域，迅速达到几百兆甚至上千兆，这里仅介绍一款适合信号测试电路的低成本DDS－ML2036，其电路更为简洁有用。

2 ML2306的主要特点ML2306的主要特点如下：可编程输出频率DC－50kHz。

正负双电源供电，过零正弦波输出。

低增益误差和睦波失真。

3线SPI兼容串行微控制器接口。

彻低整合解决计划，无需外部元件。

12MHz的时钟输入时频率输出辨别率1.5Hz（%26;177;0.75Hz）。

集成3MHz－12MHz晶体振荡电路。

输入时钟频率的1/2或1/8时钟输出。

ML2306采纳PDIP和SOIC两种封装，引脚罗列1所示，各引脚功能如表1所列（圆括号内的引脚号为SOIC封装）。

3 ML2306基本原理ML2306由可编程频率发生器、正弦波发生器、晶体和串行数字接口组成。

3.1 频率发生器可编程频率发生器通过16位数据字产生频率稳定的数字输出。

频率发生器是由fCLKIN/4时钟控制的相位累加器组成，每4个CLKIN周期存储在数据锁存器中的数据加到相位累加器，输出频率等于累加器溢出率。

当fCLKIN＝12.352MHz时，ΔfMIN＝1.5Hz（%26;177;0.75Hz），通过用法一个低输入时钟频率可以获得较高辨别率的频率输出。

例如当fCLKIN＝1MHz时，ΔfMIN＝0.12Hz（%26;177;0.06Hz）。

输出频率：fOUT＝fCLKIN（D15－D0）DEC/223频率辨别率：ΔfMIN＝fCLKIN/2233.2 正弦波发生器正弦波发生器由正弦查找表、和低通组成。

正弦查找表存储有正弦波的量化数据，在时钟控制下循环输出这些量化数据驱动数模转换DAC产生阶梯正弦波，再经过低通平滑滤波器便可产生平滑的正弦波。

ML2036有一个基准VREF输入。

正弦波发生器芯片
正弦波发生器芯片是一种能够产生正弦波信号的集成电路。

它可以应用在各种需要正弦波信号的场合，比如音频设备、通信设备、测量设备等。

今天我将为大家介绍一种常见的正弦波发生器芯片。

这种正弦波发生器芯片通常被称为"XR2206"，它是一种低成本、高性能的正弦波发生器芯片。

它内部集成了正弦波振荡器、频率调节器、波形整形器等功能模块，可以输出稳定而精确的正弦波信号。

这种芯片的工作电压范围通常是9V到12V，工作温度范围为0℃到70℃。

它使用了较少的外部元件，只需连接一些电容和
电阻即可实现正弦波的生成。

因此，它非常适合用于成本敏感的应用。

这种芯片的频率范围很广，可以从0.01Hz到1MHz进行调节。

通过调节外部电阻和电容的数值，可以方便地调节输出正弦波信号的频率。

同时，它还具有较低的谐波失真和较好的频率稳定性，可以产生高质量的正弦波信号。

除了正弦波信号外，这种芯片还可以产生其他波形信号，比如方波、三角波等。

通过在芯片的引脚上设置不同的电位，可以方便地切换不同的波形信号输出。

这种芯片的引脚定义清晰，使用方便。

它通常有16个引脚，
包括信号输出引脚、频率调节引脚、电源引脚等。

这些引脚可
以方便地与其他电路连接，实现更复杂的功能。

总的来说，正弦波发生器芯片是一种非常有用的集成电路。

它可以方便地产生稳定而精确的正弦波信号，适用于各种应用场合。

XR2206芯片作为一种低成本、高性能的正弦波发生器芯片，在电子设备领域中得到了广泛的应用。

正弦信号模拟芯片-概述说明以及解释1.引言1.1 概述正弦信号模拟芯片是一种能够产生和处理正弦信号的电子器件。

正弦信号是一种周期性变化的信号，具有稳定的频率、振幅和相位特性，广泛应用于电子通信、音频处理、精密测量等领域。

正弦信号模拟芯片的设计原理是通过运用集成电路技术和模拟电路设计方法，将正弦信号的产生、放大、调节等功能集成在一块芯片上，实现对正弦信号的精确模拟和处理。

正弦信号模拟芯片具有体积小、功耗低、精度高等优点，能够满足不同应用场景对正弦信号的需求。

正弦信号模拟芯片在通信系统中的应用，可以实现信号的调制、解调、滤波等功能，提高通信信号的质量和传输效率。

在音频处理领域，正弦信号模拟芯片可用于音乐合成、音频信号处理等方面，实现音频信号的增强、变调等效果。

此外，在精密测量和仪器仪表领域，正弦信号模拟芯片广泛应用于频率计、信号发生器、锁相环等设备中，用于频率测量、信号调节和相位同步等功能。

随着科技的不断进步，正弦信号模拟芯片的研究和应用将会不断推进，为各个领域的技术发展和创新提供强有力的支持。

1.2 文章结构本文将围绕正弦信号模拟芯片展开讨论。

文章分为三个主要部分，包括引言、正文和结论。

在引言部分，我们将对文章的主题进行概述，介绍正弦信号模拟芯片的基本概念和研究背景。

同时，我们将阐明文章的目的，以明确本文的研究重点和意义。

接下来，正文部分将详细探讨正弦信号的基本概念，包括定义、特征和性质等。

我们将介绍正弦信号模拟芯片的设计原理，包括电路结构、工作原理等方面的内容。

此外，我们还将探讨正弦信号模拟芯片在不同领域的应用，如通信、音频设备等，以展示其在现实生活中的价值和意义。

最后，在结论部分，我们将对正文部分的要点进行总结，概述正弦信号模拟芯片的设计原理和应用领域。

我们还将展望正弦信号模拟芯片的前景，探讨其未来发展的潜力和可能的应用方向。

最后，我们将给出结论，对本文的研究进行总结，并提出一些建议和展望。

通过以上的文章结构，我们将全面系统地介绍正弦信号模拟芯片的相关知识和应用，从而使读者对该领域有一个清晰的了解。

正弦波逆变芯片概述正弦波逆变芯片是一种用于将直流电转换为交流电的电子元件。

它通过将直流输入转换为高频正弦波，并通过逆变器将其输出。

正弦波逆变芯片的广泛应用使得直流电源可以满足交流电需求，例如在太阳能发电系统、电动汽车充电器等领域中。

工作原理正弦波逆变芯片的工作原理是将输入的直流电转换为高频交流电，并通过逆变电路输出正弦波。

其基本工作流程分为以下几个步骤：1. 直流输入正弦波逆变芯片的输入电源为直流电，通常来自电池或其他直流电源。

直流电经过滤波电路进行稳定和平滑处理，以确保输入电压稳定。

2. 上升压变换为了将直流电转换为高频交流电，正弦波逆变芯片需要将输入电压进行升压转换。

升压变换器通常使用高频开关电路，通过变压器调整输入电压，并使用开关管和电容器进行能量转换和储存。

3. 逆变输出经过升压变换后的高压直流电由逆变电路进一步转换为交流电输出。

逆变电路通常采用全桥式逆变电路，通过四个开关管和电感器将高压直流电转换为正弦波形。

4. 输出滤波逆变电路转换的交流电含有频谱噪声和谐波成分，需要通过滤波电路进行滤波处理。

滤波电路通常采用LC滤波器，以消除高频噪声和谐波成分，使输出波形接近理想的正弦波。

5. 控制保护正弦波逆变芯片还需要具备一定的控制和保护功能。

控制功能包括频率调节、相位调节、输出电压调节等，以满足不同应用的需求。

保护功能包括过流保护、过压保护、短路保护等，以确保芯片和外部电路的安全运行。

应用领域正弦波逆变芯片广泛应用于各个领域，主要应用包括以下几个方面：1. 太阳能发电系统太阳能发电系统将太阳能转换为直流电，并通过正弦波逆变芯片将其转换为交流电。

这样，太阳能发电系统可以将电能输送到电网中，满足家庭和工业用电需求。

正弦波逆变芯片在太阳能发电系统中的应用，可以提供高质量的输出波形，提高电能转换效率。

2. 电动汽车充电器电动汽车充电器将交流电转换为直流电，并将其充入电动汽车的电池中。

正弦波逆变芯片在电动汽车充电器中的应用，可以提供高质量的充电电流，减少充电时间和充电效率的损耗。

LM系列芯片大全LM12 80W OPERATIONAL AMPLIFIER 80瓦运算放大器LM124 LM224 LM324 LM2902 Low Power Quad Operational Amplifier 低电压双路运算放大器LM324 Low Power Quad Operational Amplifier 低电压双路运算放大器LM129 LM329 Precision Reference 精密电压基准芯片LM135 LM235 LM335 精密温度传感器芯片LM1458 LM1558 Dual Operational Amplifier 双运算放大器LM158 LM258 LM358 LM2904 Low Power Dual Operational Amplifier 低压双运算放大器LM18293 Four Channel Push-Pull Driver 四通道推拉驱动器LM1868 AM/FM Radio System 调幅/调频收音机芯片LM1951 Solid State 1 Amp Switch 1安培固态开关LM2574 Simple Switcher 0.5A Step-Down V oltage Regulator 0.5A降阶式电压调节器LM1575 LM2575 1A Step-Down V oltage Regulator 1A 降阶式电压调节器LM2576 3A Step-Down V oltage Regulator 3A 降阶式电压调节器LM1577 LM2577 Simple Switch Step-Down V oltage Regulator 降阶式电压调节器LM2587 Simple Switch 5A Flyback Regulator 5A 返馈开关式电压调节器LM1893 LM2893 Carrier Current Transceiver 载体电流收发器LM193 LM293 LM393 LM2903 Low Power Low Offset V oltage Dual Comparator 双路低压低漂移比较器LM2907 LM2917 Frequency to V oltage Converter 频率电压转换器LM101A LM201A LM301A Operational Amplifiers 运算放大器芯片LM3045 LM3046 LM3086 Transistor Array 晶体管阵列LM111 LM211 LM311 V oltage Comparator 电压比较器LM117 LM317 3-Terminal Adjustable Regulator 三端可调式稳压器LM118 LM218 LM318 Operational Amplifier 运算放大器LM133 LM333 3A Adjustable Negative Regulator 3安培可调负电压调节器LM137 LM337 3-Terminal Adjustable Negative Regulator 可调式三端负压稳压器LM34 Precision Fahrenheit Temperature Sensor 精密华氏温度传感器LM342 3-Terminal Positive Regulator 三端正压稳压器LM148 LM248 LM348 / LM149 LM349 双LM741运算放大器LM35 Precision Centigrade Temperature Sensors 精密摄氏温度传感器LM158 LM258 LM358 LM2904 Low Power Dual Operational Amplifiers 低压双运算放大器LM150 LM350 3A Adjustable Regulator 3安培可调式电压调节器LM380 2.5W Audio Amplifier 2.5瓦音频放大器LM386 Low V oltage Audio Power Amplifier 低压音频功率放大器LM3886 High-Performance 68W Audio Power Amplifier With Mute 高性能68瓦音频功率放大器/带静音LM555 LM555C Timer Circuit 时基发生器电路LM556 LM556C Timer Circuit 双时基发生器电路LM565 Phase Locked Loop 相位跟随器LM567 Tone Decoder 音频译码器LM621 BrushLess Motor Commutator 无刷电机换向器LM628 LM629 Precision Motion Controller 精密位移控制器LM675 Power Operational Amplifier 功率运算放大器LM723 V oltage Regulator 电压调节器LM741 Operational Amplifier 运算放大器LM7805 LM78xx 系列稳压器LM7812 LM78xx 系列稳压器LM7815 LM78xx 系列稳压器LM78L00 3-Terminal Positive V oltage Regulator 三端正压调节器LM78L05 3-Terminal Positive V oltage Regulator 三端正压调节器LM78L09 3-Terminal Positive V oltage Regulator 三端正压调节器LM78L12 3-Terminal Positive V oltage Regulator 三端正压调节器LM78L15 3-Terminal Positive V oltage Regulator 三端正压调节器LM78L62 3-Terminal Positive V oltage Regulator 三端正压调节器LM78L82 3-Terminal Positive V oltage Regulator 三端正压调节器LM340 LM78Mxx Series 3-Terminal Positive Regulator 三端正压稳压器LM7905 3-Terminal Nagative V oltage Regulator 三端负压调节器LM7912 3-Terminal Nagative V oltage Regulator 三端负压调节器LM7915 3-Terminal Nagative V oltage Regulator 三端负压调节器LM79Mxx 3-Terminal Nagative V oltage Regulator 三端负压调节器LF147 LF347 Wide Bandwidth Quad JFET input operational amplifier 宽带J型场效应输入运算放大器LF351 Wide Bandwidth Quad JFET input operational amplifier 宽带J型场效应输入运算放大器LF353 Wide Bandwidth Quad JFET input operational amplifier 宽带J型场效应输入运算放大器LF444 Quad Low Power JFET input operational amplifier 双低压J型场效应输入运算放大器。

ML2037：500kHz，串行输入，可编程带数字增益控制的正弦波发生器总体说明（GENERAL DESCRIPTION）：ML2037是一款工作在直流到500kHz频率范围的精密可编程正弦波发生器。

无需任何外部无源元件，该器件能够产生宽频率范围的低失真正弦波。

正弦波输出的频率由一个通过串行方式下载赋值的16位字进行编程。

正弦波输出频率大小由编程值和时钟频率共同确定。

该时钟频率来源于连接到器件的晶振或外部的时钟输入，以提供稳定精确的频率参考源。

ML2037的正弦波输出已经过滤波处理，并具有可以0.5V的步长来进行数字编程的可调幅度。

在2.5V直流水平上最大幅值为2.0V峰峰值。

器件工作在5v的单电源下，并具有一个关闭端口，可使器件进入禁止输出的低功耗模式。

提供同步输入，以实现系统的多个器件的同步化工作。

特性（FEATURES）：*可编程的输出频率：直流到400kHz——使用晶振；直流到500kHz——使用外部数字时钟。

*带双缓冲锁存器的三线SPI兼容串行接口，实现频率编程。

*数字增益控制，实现输出幅度编程可调。

*提供多路正弦波同步化的同步输入。

*提供休眠模式的关闭端口。

*单5V电源驱动。

结构简图（BLOCK DIAGRAM）：引脚布局（PIN CONFIGURATION）：顶端视图引脚描述（PIN DESCRIPTION）：引脚号名称功能1，5 DGND 该IC数字部分的接地2 SYNC 同步化输入。

保持该引脚为“低”，可停止正弦波输出并使相位重置为0.3 CLK OUT 内部高频时钟产生器的输出。

输出时钟频率为内部时钟频率的一半。

4 S CLK 串行数据时钟输入。

数据在S CLK的下降沿依次送入移位寄存器。

6 S DATA IN 进行输出频率编程的串行数据输入端。

7S ENABLE 串行接口使能控制。

加在该引脚为逻辑１时允许数据进入锁存器。

8 SHDN该引脚为逻辑高电平时可使发生器的输出关闭并使IC进入低功耗待机状态。
