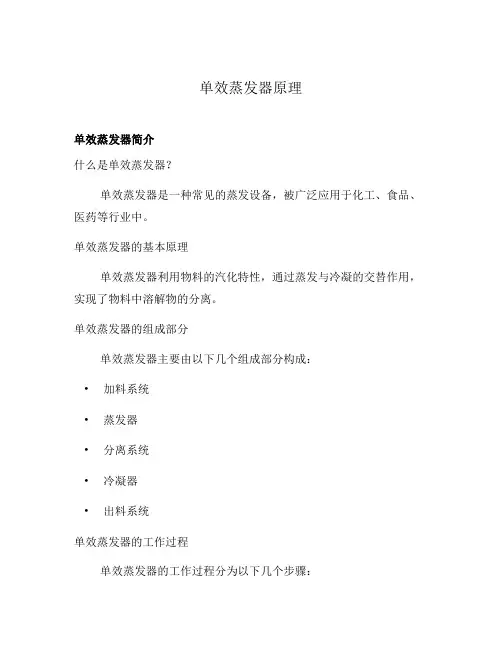

单效蒸发器原理单效蒸发器简介什么是单效蒸发器？单效蒸发器是一种常见的蒸发设备，被广泛应用于化工、食品、医药等行业中。
单效蒸发器的基本原理单效蒸发器利用物料的汽化特性，通过蒸发与冷凝的交替作用，实现了物料中溶解物的分离。
单效蒸发器的组成部分单效蒸发器主要由以下几个组成部分构成：•加料系统•蒸发器•分离系统•冷凝器•出料系统单效蒸发器的工作过程单效蒸发器的工作过程分为以下几个步骤：1.加料系统将物料注入蒸发器。
2.蒸发器中的加热系统将物料加热至沸腾，产生蒸汽。
3.蒸汽经过冷凝器冷凝成液体。
4.液体经过分离系统与副产品分离。
5.产品通过出料系统得到收集。
单效蒸发器的优势和应用场景单效蒸发器具有以下优势：•节约能源：通过利用副产品蒸汽的热能，降低了能源消耗。
•节约成本：设备结构简单，维护成本低。
•提高纯度：能够有效分离物料中的溶解物，提高产品的纯度。
单效蒸发器广泛应用于以下领域：•化工行业：如有机溶剂的回收、废水处理等。
•食品行业：如果汁的浓缩、乳制品的生产等。
•医药行业：如药物的提取、溶剂的回收等。
单效蒸发器的分类和改进根据不同的工艺要求，单效蒸发器可以分为以下几类：1.自然循环型：利用自然循环原理进行操作，适用于处理低浓度物料。
2.强制循环型：通过外部设备提供泵送力，适用于处理高浓度物料。
3.多效蒸发器：通过串联多个单效蒸发器，实现更高效的工艺。
此外，不断的创新和改进也为单效蒸发器带来了更高的效率和更广泛的应用。
总结通过本文对单效蒸发器的介绍，我们了解到它是一种重要的物料分离设备。
通过利用物料的汽化特性，单效蒸发器能够高效地分离物料中的溶解物。
它具有节约能源、降低成本、提高纯度等优点，在化工、食品、医药等行业中得到广泛应用。
未来，随着技术的进步和工艺的改进，单效蒸发器将会发展出更多种类和更高水平的应用。
效降膜蒸发器说明书(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除目录一、产品简介. . . . . . . . . . . . . . . . . . . . . . . . . . . 1二、设备特点. . . . . . . . . . . . . . . . . . . . . . . . . . . 1三、技术参数. . . . . . . . . . . . . . . . . . . . . . . . . . . 2四、工作原理. . . . . . . . . . . . . . . . . . . . . . . . . . . 2五、操作规程. . . . . . . . . . . . . . . . . . . . . . . . .. . 3六、维护与保养. . . . . . . . . . . . . . . . . . . . . . . . .5七、工艺流程图. . . . . . . . . . . . . . . . . . . . . . . . .一、产品简介本设备广泛适用于葡萄糖、淀粉糖、低聚糖、饴糖、山梨醇、鲜奶、果汁、维C、麦芽糊精、化工、制药等水溶液的浓缩。
并可广泛用于味精、酒精、鱼粉等行业的废液处理。
该设备在真空低温条件下进行连续操作，具有蒸发能力高、节能降耗、运行费用低、能最大地保持被处理物料原有的色、香、味和成份。
在食品、医药、粮食深加工、饮料、轻工、环保、化工等许多行业均得到广泛的应用。
BNJM03型蒸发器（即三效降膜蒸发器）可以根据不同被处理物料的特点，设计成不同的工艺流程，也可根据不同用户要求配备自动化控制系统。
二、设备特点A、接触物料材质：不锈钢SUS304。
B、设备由一、二、三效加热器，一、二、三效蒸发分离器、列管式冷凝器、热压泵、真空泵、物料泵、平衡罐、电控箱、工作台及所有管路、阀门组成。
单效蒸发器原理(一)单效蒸发器引言单效蒸发器是一种常见的用于分离液体混合物的设备，在化工、制药和食品工业等领域得到广泛应用。
本文将逐步介绍单效蒸发器的原理和工作过程。
基本原理•蒸发是指液体由液态转变为气态的过程，当液体加热到其沸点时，会发生蒸发。
单效蒸发器通过加热液体，使其中的挥发性组分蒸发出来，实现对液体混合物的分离。
•单效蒸发器利用液体与加热表面的接触来增大传热面积，提高传热效率。
通常，蒸发器内部有一根或多根传热管，液体通过这些传热管流动，与传热管表面进行热交换。
工作过程单效蒸发器的工作过程可以分为以下几个步骤： 1. 进料：液体混合物通过进料管道进入蒸发器，在蒸发器内部形成薄膜流或滴流。
2. 加热：通过传热管外部加热介质（如蒸汽）的传热作用，使得液体在传热管内部发生蒸发，挥发性组分从液体中蒸发出来。
3. 分离：蒸汽和非挥发性组分从液体中分离出来，形成蒸馏液和残液两部分。
4. 出料：蒸馏液和残液通过相应管道从蒸发器中流出。
设计和操作参数•单效蒸发器的设计和操作需要考虑以下几个重要参数：–进料流量：根据需要分离的液体混合物的性质和产量，选择适当的进料流量。
–温度差：传热温度差对传热效率有重要影响，要合理选择加热介质温度和液体进出口温度。
–压力差：蒸发器内部的压力差影响着蒸发过程的进行，需要保持适当的压力差。
–传热面积：传热面积越大，传热效率越高，但也增加了设备的体积和成本。
–蒸汽消耗：蒸发器的蒸汽消耗量对操作成本有影响，需要控制在合理范围内。
应用和发展单效蒸发器广泛应用于化工、制药和食品工业等各个领域，用于分离溶剂、浓缩液体、回收溶剂等。
随着科技的发展，越来越多的新型蒸发器设备被研发出来，如多效蒸发器、膜蒸发器等，以满足不同工艺要求和节约能源的需求。
本文简要介绍了单效蒸发器的原理和工作过程。
作为一种常用的分离设备，单效蒸发器在化工等领域有着广泛的应用。
读者可以通过深入研究和实践，进一步了解蒸发器的设计参数和操作技巧，提高生产效率，降低生产成本。
单效降膜式蒸发器在低聚糖生产中的设计及应用当蒸发温度为60-65℃时，低聚糖液浓度一般可以从1%提高到5-10%，即经过浓缩提高低聚糖液干物质含量，同时去除低聚糖液中不良气味。
用于低聚糖蒸发的单效蒸发器其浓缩比较小，在1.1左右，蒸发时间短，降膜管周遍润湿量较大。
Ⅰ. 结构特点RNJM01-1500型单效蒸发器工艺流程及组成见图示。
其结构特点，凡与物料接触部分全部采用304或316L不锈钢制造；蒸发器的器体采用50毫米厚的岩棉毡保温；采用原始蒸汽作为加热蒸汽热源；采用间壁列管式冷凝器抽真空。
Ⅱ. 工艺参数物料介质：低聚糖液物料处理量：333.3T/h进料浓度：B0：1%出料浓度：B n：10%；进料温度T：60-75℃；加热温度T′：85℃；蒸发温度t：65℃；使用蒸汽压力：0.6Mpa。
Ⅲ. 设计计算1.总水分蒸发量WW=S*（1-B0÷B1）=333.3*（1-1÷10）=300Kg/h2.各蒸汽状态参数类型Mpa ℃m³/Kg kcal/Kg kcal/Kg 工作蒸汽0.6 158.08 0.3214 498.9 658.3 效体加热0.05894 85(T′) 2.828 548.2(R)633.3 蒸发0.02550 65 (t) 6.201 560.2(γ)625.2 冷凝器0.009771 45 15.28 571.8 616.83.热量计算热量计算D=【W*γ－S*C*（T－t）*（1+q′）】÷R式中：D————蒸汽耗量Kg/hW-----------总水分蒸发量Kg/hS--------进料量Kg/hC--------物料比热 C=0.93 kcal/Kg℃T------- 进料温度℃ T=60℃t--------料液沸点温度℃ t=65℃R--------加热蒸汽汽化潜热 R=548.2 kcal/Kgγ-------二次蒸汽汽化潜热γ=560.2 kcal/Kgq′------热量损失，这里按总热量的5%计算。
