开环式及闭环式霍尔电流传感器工作原理及磁饱和问题

开环式霍尔电流传感器工作原理开环式霍尔电流传感器，也称为无源霍尔电流传感器，是用来监测电流变化的类型之一。

它能够将监测到的信号转换成可直接使用的电流或电压，使电系统有效而便捷地执行。

本文将介绍开环式霍尔传感器的工作原理：一、结构特征1. 一般情况下，开环式霍尔电流传感器由两个部分组成：传感器本体和变压器。

传感器本体是一个配置有磁铁的电磁元件，它的作用是将测量的电流转变为相对应的模拟信号；变压器的作用则是将模拟信号转换为可读的电信号，并调节输出比例。

2. 开环式霍尔电流传感器通常具有低压开关和全桥结构两种输出模式，根据分别应用于不同的系统类型选择。

二、原理1. 当电流流经开环式霍尔传感器时，磁感应元件会产生一个电磁域，其强度取决于电流大小。

由传感器内部的感应电压芯片捕获这个电磁域并转化为相应的电信号输出。

2. 霍尔电流传感器的变压器设备将模拟信号转换为可读的电信号，同时也将强度调节为合适的输出比例，可以直接读取并使用；此外，变压器也降低了环境噪声对信号精度的影响，减少了输出信号的抖动。

三、优势1. 开环式霍尔电流传感器最大的优势在于其可靠的测量精度。

它的高灵敏度与高精度可以有效捕获例如瞬时电流或小范围的场强变化，使信号变得更加准确可靠。

2. 开环式霍尔电流传感器还有优良的耐磁性，能够吸收外部干扰，使系统可取得高标准和稳定的测量结果。

3. 简便的安装：开环式霍尔电流传感器与标准位置（全桥和低压开关）安装后，即可获得较高的稳定性和高标准的测量数据，无需复杂的安装操作。

四、应用开环式霍尔电流传感器的应用非常广泛，主要用于工业检测和自动化控制中。

由于成本低，准确性高，非常适合诸如电机控制，照明控制，环境测量和电网监测等应用中使用。

总之，开环式霍尔电流传感器具有低成本，高精度，良好的耐磁性，简单安装，可靠性好等优点，被广泛应用于电机控制，照明控制，环境测量和电网监测领域。

此外，也帮助系统生效，有效储存和传输电网信号，使系统更加安全和有效地运行。

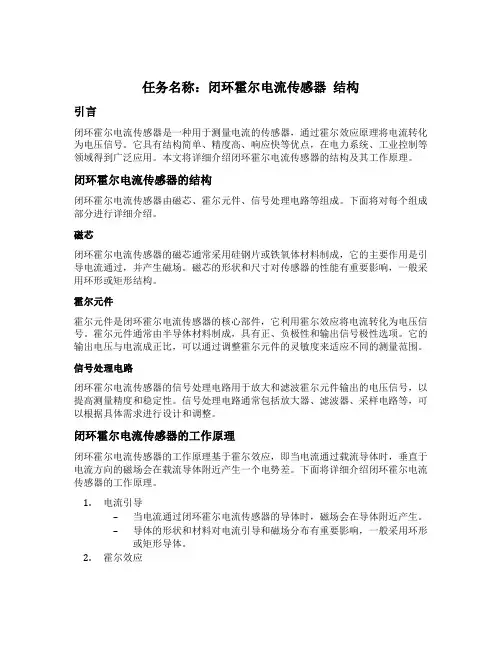

任务名称：闭环霍尔电流传感器结构引言闭环霍尔电流传感器是一种用于测量电流的传感器，通过霍尔效应原理将电流转化为电压信号。

它具有结构简单、精度高、响应快等优点，在电力系统、工业控制等领域得到广泛应用。

本文将详细介绍闭环霍尔电流传感器的结构及其工作原理。

闭环霍尔电流传感器的结构闭环霍尔电流传感器由磁芯、霍尔元件、信号处理电路等组成。

下面将对每个组成部分进行详细介绍。

磁芯闭环霍尔电流传感器的磁芯通常采用硅钢片或铁氧体材料制成，它的主要作用是引导电流通过，并产生磁场。

磁芯的形状和尺寸对传感器的性能有重要影响，一般采用环形或矩形结构。

霍尔元件霍尔元件是闭环霍尔电流传感器的核心部件，它利用霍尔效应将电流转化为电压信号。

霍尔元件通常由半导体材料制成，具有正、负极性和输出信号极性选项。

它的输出电压与电流成正比，可以通过调整霍尔元件的灵敏度来适应不同的测量范围。

信号处理电路闭环霍尔电流传感器的信号处理电路用于放大和滤波霍尔元件输出的电压信号，以提高测量精度和稳定性。

信号处理电路通常包括放大器、滤波器、采样电路等，可以根据具体需求进行设计和调整。

闭环霍尔电流传感器的工作原理闭环霍尔电流传感器的工作原理基于霍尔效应，即当电流通过载流导体时，垂直于电流方向的磁场会在载流导体附近产生一个电势差。

下面将详细介绍闭环霍尔电流传感器的工作原理。

1.电流引导–当电流通过闭环霍尔电流传感器的导体时，磁场会在导体附近产生。

–导体的形状和材料对电流引导和磁场分布有重要影响，一般采用环形或矩形导体。

2.霍尔效应–在闭环霍尔电流传感器的磁芯上安装霍尔元件，当磁场通过霍尔元件时，会在其两端产生一个电势差。

–霍尔元件的输出电压与电流成正比，可以通过调整霍尔元件的灵敏度来适应不同的测量范围。

3.信号处理–闭环霍尔电流传感器的信号处理电路用于放大和滤波霍尔元件输出的电压信号。

–信号处理电路的设计和调整可以提高测量精度和稳定性。

闭环霍尔电流传感器的应用闭环霍尔电流传感器具有结构简单、精度高、响应快等优点，广泛应用于电力系统、工业控制等领域。

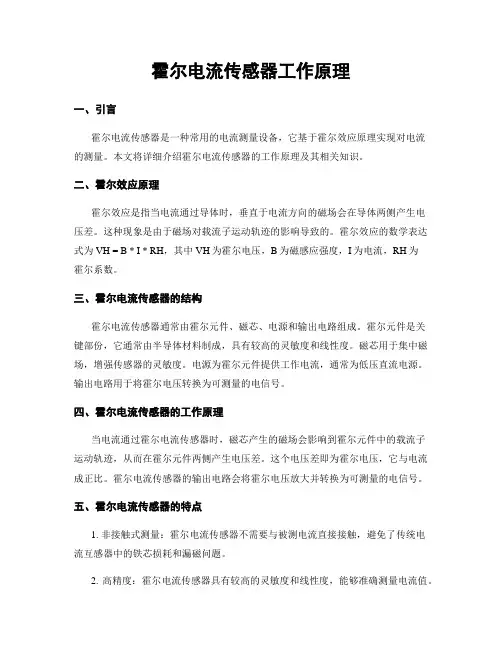

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种用于测量电流的传感器，利用霍尔效应原理来实现电流的测量。

它具有非接触式测量、高精度和高可靠性等优点，在电力系统、工业自动化和电子设备等领域得到广泛应用。

本文将详细介绍霍尔电流传感器的工作原理。

二、霍尔效应原理霍尔效应是指当电流通过一块导电材料时，如果在该材料中存在磁场，那末在垂直于电流方向和磁场方向的平面上，会产生一种电势差，即霍尔电压。

这种现象被称为霍尔效应。

三、霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、磁场引导结构和信号处理电路组成。

1. 霍尔元件：霍尔元件是实现电流测量的关键部件，它通常采用半导体材料制成。

在霍尔元件中，通过电流的作用产生霍尔电压，从而实现对电流的测量。

2. 磁场引导结构：为了使霍尔元件能够感应到电流所产生的磁场，磁场引导结构用于将电流导引至霍尔元件附近，以增强磁场的作用。

3. 信号处理电路：霍尔电流传感器的信号处理电路用于将霍尔元件输出的微弱电压信号进行放大、滤波和线性化处理，以提高测量的精度和稳定性。

四、霍尔电流传感器的工作原理霍尔电流传感器的工作原理可以分为以下几个步骤：1. 磁场感应：当电流通过被测导线时，会产生一个与电流成正比的磁场。

2. 磁场引导：磁场引导结构将被测导线产生的磁场引导至霍尔元件的感应区域。

3. 霍尔电压产生：在霍尔元件的感应区域内，由于磁场的作用，会产生一个垂直于电流方向和磁场方向的霍尔电压。

4. 信号处理：霍尔电压被传感器的信号处理电路进行放大、滤波和线性化处理，得到与被测电流成正比的电压输出。

五、霍尔电流传感器的特点霍尔电流传感器具有以下几个特点：1. 非接触式测量：由于采用霍尔效应原理，霍尔电流传感器无需与被测电流直接接触，避免了传统电流互感器中存在的路线接入问题和安全隐患。

2. 高精度：霍尔电流传感器采用半导体材料制成的霍尔元件，具有高灵敏度和低温漂移特性，能够实现高精度的电流测量。

一二三四霍尔电流传感器会发生磁饱和现象吗？霍尔电流传感器原理 霍尔电流传感器基本原理是霍尔效应，霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转，详细请参见基础知识“霍尔效应”。

磁饱和现象 铁磁性物质或亚铁磁性物质处于磁极化强度或磁化强度不随磁场强度的增加而显著增大的状态。

由于导磁材料物理结构的限制, 通过的磁通量是不可以无限增大. 不管你再增加电流或匝数, 通过一定体积导磁材料的磁通量大到一定数量将不再增加, 就达到磁饱和了。

假定有一个电磁铁，通上一个单位电流的时候，产生的磁场强度是1，电流增加到2的时候，磁场强度会增加到2.3，电流是5的时候，磁场强度是7，但是电流到6的时候，磁场强度还是7，如果进一步增加电流，磁场强度都是7不再增加了，这时就说，电磁铁产生了磁饱和。

磁饱和危害 霍尔电流传感器内部包括高导磁材料，高导磁材料磁饱和后，传感器的二次电流（或电压）不再按照一次电流的变化而变化，导致二次电路的测量错误或保护失效，长时间磁饱和还可能导致导磁材料过度发热而损坏霍尔电流传感器一次回路与二次回路之间的绝缘，危及设备及人身安全。

霍尔电流传感器磁饱和原理 霍尔电流传感器包括开环式和闭环式两种。

1、开环式霍尔电流传感器也称直放式霍尔电流传感器，其工作原理如下图： 当原边电流I P流过一根长导线时，在环形磁芯中产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压V S 按比例的反映原边电流I P。

由于环形磁芯中的磁感应强度与原边电流成正比，只要原边电流足够大，环形磁芯必然饱和。

2、闭环式霍尔电流传感器也称零磁通互感器或磁平衡电流传感器，其工作原理如下图： 原边电流Ip在磁芯中所产生的磁场通过副边补偿线圈电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态，其补偿电流Is按比例的反映原边电流Ip。

闭环霍尔电流传感器的工作原理闭环霍尔电流传感器是一种能够测量电流信号的传感器。

它基于霍尔效应原理工作，能够输出电流信号。

闭环霍尔电流传感器通过闭合回路的方式进行测量，具有高精度、线性度好、稳定性强等特点。

下面将深入探讨闭环霍尔电流传感器的工作原理。

1. 霍尔效应原理在介绍闭环霍尔电流传感器的工作原理之前，我们需要了解一下霍尔效应原理。

霍尔效应是指，当电流流经某种具有铁磁性材料的导体时，因为磁场的影响，会使该导体横向产生电势差，这种现象被称作霍尔效应。

霍尔效应的大小与材料的性质、电流大小、磁场大小等因素有关。

2. 闭环霍尔电流传感器的工作原理闭环霍尔电流传感器是基于霍尔效应的测量原理进行设计的。

它将霍尔元件与对称结构的环形芯片相结合，以达到对电流信号的精确测量。

（1）闭环霍尔电流传感器的构造闭环霍尔电流传感器一般由霍尔元件、磁路线圈、环形磁芯、可调电阻等组成。

其中，环形磁芯是闭环霍尔电流传感器的核心部件。

在单位时间内，通过环形磁芯内的电流量是恒定的，而这个电流量与通过导体的电流量成正比。

当电流通过导体时，产生一个磁场，磁场的大小与电流强度成正比，磁场的方向与电流方向垂直。

磁场会通过环形磁芯，并产生一个磁场线圈。

磁场线圈产生的磁场将影响环形磁芯内霍尔元件的电场，从而产生霍尔电压。

（2）闭环霍尔电流传感器的电路闭环霍尔电流传感器的电路是一个闭合的回路，它将闭环霍尔电流传感器的输入端和输出端连接在一起。

具体来说，输入端通过磁路线圈将电流引入环形磁芯，产生一个磁场，磁场经过霍尔元件后，产生一个霍尔电压。

这个霍尔电压通过可调电阻进行调整，再返回到电路的输出端，形成一个闭合回路。

通过这个回路，闭环霍尔电流传感器就能够测量电流信号。

3. 总结闭环霍尔电流传感器是一种基于霍尔效应原理的电流传感器。

它通过闭合回路的方式进行测量，能够输出高精度、线性度好、稳定性强等特点的电流信号。

在电力、电子、机械、控制等领域有着广泛的应用前景。

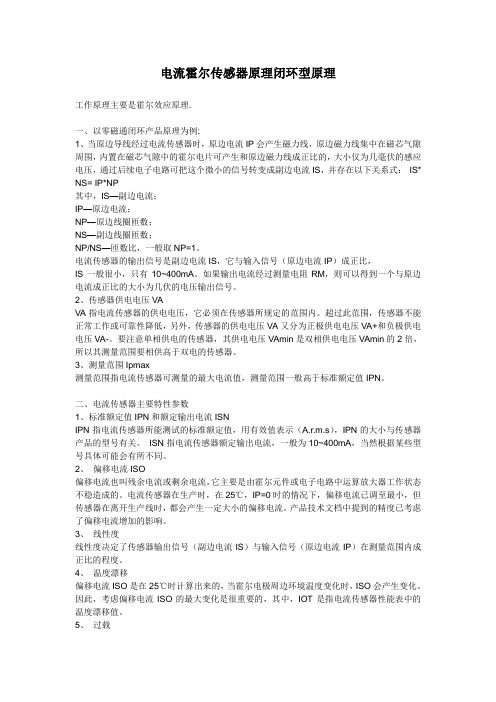

电流霍尔传感器原理闭环型原理工作原理主要是霍尔效应原理.一、以零磁通闭环产品原理为例:1、当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式：IS* NS= IP*NP其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。

电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS一般很小，只有10~400mA。

如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。

2、传感器供电电压VAVA指电流传感器的供电电压，它必须在传感器所规定的范围内。

超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-。

要注意单相供电的传感器，其供电电压VAmin是双相供电电压VAmin的2倍，所以其测量范围要相供高于双电的传感器。

3、测量范围Ipmax测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值IPN。

二、电流传感器主要特性参数1、标准额定值IPN和额定输出电流ISNIPN指电流传感器所能测试的标准额定值，用有效值表示（A.r.m.s），IPN的大小与传感器产品的型号有关。

ISN指电流传感器额定输出电流，一般为10~400mA，当然根据某些型号具体可能会有所不同。

2、偏移电流ISO偏移电流也叫残余电流或剩余电流，它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的。

电流传感器在生产时，在25℃，IP=0时的情况下，偏移电流已调至最小，但传感器在离开生产线时，都会产生一定大小的偏移电流。

产品技术文档中提到的精度已考虑了偏移电流增加的影响。

3、线性度线性度决定了传感器输出信号（副边电流IS）与输入信号（原边电流IP）在测量范围内成正比的程度。

霍尔电流传感器的工作原理和测量方法及应用的详细
资料介绍
 霍尔器件是一种采用半导体材料制成的磁电转换器件，霍尔电流传感器包括开环式和闭环式两种，高精度的霍尔电流传感器大多属于闭环式，闭环式霍尔电流传感器基于磁平衡式霍尔原理，即闭环原理。

今天小编就来为大家介绍一下霍尔电流传感器工作原理、测量方法及应用。

 霍尔电流传感器工作原理
 1、直放式(开环)电流传感器(CS系列)
 图1.开环霍尔电流传感器原理
 当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。

一般的额定输出标定为4V。

 2、磁平衡式(闭环)电流传感器(CSM系列)。

开环式及闭环式霍尔电流传感器工作原理及磁饱和问题一回顾电磁式电流互感器磁饱和问题01磁饱和现象所谓磁饱和是指电磁式电流互感器铁芯中磁通密度大于饱和磁通密度之后，磁通密度不再因一次电流的增大而增大。

02磁饱和原因磁通密度为交变量，未发生磁饱和时，互感器铁芯磁通密度的最大值为：Bm=E2/(4.44*f*N2*S)式中，E2为二次绕组感应电动势，约等于二次绕组输出电压。

N2为二次绕组匝数，S为铁芯截面积。

对于固定的互感器而言，N2和S为恒定值。

因此，铁芯磁通密度正比于二次电压，反比于电流频率。

二次电压由二次电流和二次负荷共同决定，可见，电磁式电流互感器的磁饱和原因有：A、一次电流过大，大于额定电流；B、二次负荷过大，大于额定二次负荷；C、电流频率过低，低于额定频率。

03磁饱和危害电流互感器发生磁饱和后，一次电流与二次电流不再成比例关系，电流互感器不能起到正常的测量或保护作用，引发安全事故。

此外，磁饱和状态下，铁芯中磁通密度大，涡流损耗和磁滞损耗大，铁芯发热，容易损坏互感器。

二霍尔电流传感器工作原理霍尔电流传感器依据工作原理不同分为开环式霍尔电流传感器和闭环式霍尔电流传感器。

01开环式霍尔电流传感器工作原理开环式霍尔电流传感器也称：直放式霍尔电流传感器、直检式霍尔电流传感器等。

如图1，开环式霍尔电流传感器由磁芯、霍尔元件和放大电路构成。

磁芯有一开口气隙，霍尔元件放置于气隙处。

当原边导体流过电流时，在导体周围产生磁场强度与电流大小成正比的磁场，磁芯将磁力线集聚至气隙处，霍尔元件输出与气隙处磁感应强度成正比的电压信号，放大电路将该信号放大输出，该类传感器通常输出±10V左右的电压信号，也有部分传感器为了增强电磁兼容性，变换为电流信号输出。

图1 开环式霍尔电流传感器工作原理02闭环式霍尔电流传感器工作原理闭环式霍尔电流传感器也称：零磁通霍尔电流传感器、零磁通互感器、磁平衡式霍尔电流传感器等。

如图2，闭环式霍尔电流传感器包括磁芯、霍尔元件、放大电路和副边补偿绕组。

霍尔电流传感器工作原理及功耗计算方式霍尔电流传感器工作原理从工作原理上，霍尔电流传感器可以分为霍尔开环电流传感器和霍尔闭环电流传感器。

霍尔开环电流传感器图1霍尔开环电压传感器的工作原理霍尔传感器的磁芯使用软磁材料，原边电流产生磁场通过磁芯聚磁，在磁芯切开一个均匀的切口，磁芯气隙处磁感应强度与原边电流成正比，霍尔元件两端感应到的霍尔电压的大小与原边电流及流过霍尔元件电流的乘积成正比，霍尔电压经过放大后作为传感器的输出。

其输出关系式满足：VOUT=K*IP*IHall其中K为固定的常数，其大小通常与磁芯的尺寸，材料性质，气隙开口的宽度，以及处理电路的放大倍数有关。

●霍尔闭环电流传感器的工作原理：闭环电流传感器在开环的基础上增加了反馈线圈，霍尔元件两端感应到的霍尔电流经过放大后控制后端的三极管电路产生补偿电流，补偿电路流过缠绕在磁芯上的线圈，产生的磁场与原边电流产生的磁场方向相反，当磁芯气隙处的磁场强度补偿为0时，传感器的输出满足IS=IP/KN,其中KN为补偿线圈的匝数。

图2霍尔闭环电压传感器的工作原理传感器的功耗计算●开环电流传感器的功耗计算对于开环电流传感器，因为其输出信号为电压，所以其功耗相对较为稳定。

通常霍尔电流传感器的电流设计为采用正负电源供电，其额定输出电压一般为几伏，一般不超过10伏。

输出端对负载的要求一般为大于10KOmega;，所以流过负载的电流一般小于1个mA。

通常开环传感器的电流消耗小于15mA。

电流消耗主要是霍尔元件消耗的电流，流入霍尔元件两端的电流通常要求小于20mA，LEM的产品霍尔电流通常在10mA左右。

另外在调压支路还有几mA 的电流消耗。

这样开环传感器的电流消耗可以维持在十几mA的水平内，通常说明书上标的都是不超过15mA。

●闭环电流传感器的功耗计算闭环传感器输出信号为电流，其功耗相对于开环传感器多很多，下面以LF205-S为例来分析闭环电流传感器的电流消耗。

图3为LF205-S的原理示意图4为LF205-S原理图从图中可以看出闭环电流传感器的主要电路包括几部分：首先是霍尔元件的驱动电路，传感器可以测量准确的前提是首先要给霍尔元件提供一个稳定的电流，通常在10mA左右。

霍尔电流传感器工作原理引言概述：霍尔电流传感器是一种常用的电流测量设备，它通过利用霍尔效应来测量电流大小。

本文将详细介绍霍尔电流传感器的工作原理，包括其基本原理、结构组成、工作过程、优势和应用领域。

一、基本原理1.1 霍尔效应霍尔效应是指在导体中通过电流时，垂直于电流方向和磁感应强度方向的方向上产生电势差的现象。

这是由于电子在磁场中受到洛伦兹力的作用而引起的。

霍尔效应是霍尔电流传感器工作的基础。

1.2 基本结构霍尔电流传感器通常由霍尔元件、磁场源和信号处理电路组成。

霍尔元件是核心部件，它采用半导体材料制成，具有高灵敏度和线性范围。

磁场源则用来产生磁场，通常采用永磁体或者电磁体。

信号处理电路用来放大、滤波和处理霍尔元件输出的信号。

1.3 工作原理当电流通过霍尔元件时，磁场源产生的磁场会导致霍尔元件两侧产生电势差。

这个电势差与电流的大小成正比。

信号处理电路会将这个电势差转换为电压信号，并通过放大和滤波处理后输出。

通过测量输出电压的大小，我们可以得知电流的大小。

二、结构组成2.1 霍尔元件霍尔元件是霍尔电流传感器的核心部件，它采用半导体材料制成。

常见的霍尔元件有霍尔晶体管和霍尔效应集成电路。

这些元件具有高灵敏度、低功耗和高线性度的特点。

2.2 磁场源磁场源是用来产生磁场的部件，它通常采用永磁体或者电磁体。

永磁体具有稳定的磁场，适合于一些小电流测量场合；而电磁体可以通过改变电流大小来调节磁场强度，适合于大电流测量场合。

2.3 信号处理电路信号处理电路用来放大、滤波和处理霍尔元件输出的信号。

它通常由运算放大器、滤波器和输出电路组成。

运算放大器用来放大霍尔元件输出的微弱信号，滤波器用来滤除噪声，输出电路用来输出经过处理后的信号。

三、工作过程3.1 电流输入将待测电流输入到霍尔电流传感器的输入端，电流会通过霍尔元件。

3.2 磁场作用磁场源产生的磁场作用于霍尔元件，使得霍尔元件两侧产生电势差。

3.3 信号处理信号处理电路将霍尔元件输出的电势差转换为电压信号，并通过放大和滤波处理后输出。
