实验3 光学显微镜法观察聚合物的结晶形态

高分子物理实验目录实验一粘度法测定聚合物的分子量 (1)实验二聚合物熔融指数的测定 (6)实验三偏光显微镜法观察聚合物结晶形态 (10)实验四密度法测定聚乙烯的结晶度 (14)实验五膨胀计法测定聚合物的玻璃化温度 (16)实验六聚合物的差热分析及应用 (19)前言高分子科学既是基础科学也是实验科学。

实际上高分子科学就是在大量的实验基础上发展起来。

尤其是聚合物加工成型作为高分子科学中重要的分支，我校又以其作为高分子材料与工程专业的专业方向，实验技术在高分子材料的研究和教学中尤为重要。

高分子物理实验是一门综合性极强的实验课，涉及多种学科领域和相应测试方法及仪器，其实验目的一方面是学生掌握高分子物理理论知识，另一方面进一步扩大学生的知识面，帮助学生了解实验方法和仪器结构及性能，分析实验操作过程中具体影响因素，提高解决实际问题的能力。

本实验讲义主要根据教学大纲和对学生实验要求进行编写。

在实验水平上，即介绍高分子科学的传统实验方法，也尽可能介绍一些有关的新技术。

对近年来高分子科学、特别是高分子物理领域涌现的许多新方法、新技术，由于实验条件和教学时数的限制，只好舍弃。

实验一粘度法测定聚合物的分子量粘度法是测定聚合物分子量的相对方法。

高聚物分子量对高聚物的力学性能、溶解性、流动性均有极大影响。

由于粘度法具有设备简单、操作方便、分子量适用范围广、实验精度高等优点，在聚合物的生产及科研中得到十分广泛的应用。

本实验是采用乌氏粘度计测定甲苯溶液中聚苯乙烯粘度，进而测定求出PS试样分子量。

一、实验目的要求1、掌握粘度法测定聚合物分子量的实验基本方法。

2、了解粘度法测定聚合物分子量的基本原理。

3、通过测定特性粘度，能够计算PS的分子量。

二、实验原理1、粘性液体的牛顿型流动粘性流体在流动过程中，由于分子间的相互作用，产生了阻碍运动的内摩擦力，粘度就是这种内摩擦力的表现。

即粘度可以表征粘性液体在流动过程中所受阻力的大小。

按照牛顿的粘性流动定律，当两层流动液体间由于粘性液体分子间的内摩擦力在其相邻各流层之间产生流动速度梯度是()，液体对流动dv/drF/A,,,dv/dr的粘性阻力是: (1-1) 该式即为牛顿流体定律。

高分子物理实验指导书合肥工业大学高分子科学与工程系2011年6月目录实验一偏光显微镜观察聚合物结晶形态⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 实验二膨胀计法测定聚合物玻璃化温度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 实验三粘度法测定高聚物分子量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 实验四聚合物熔融指数的测定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 实验五聚合物应力应变曲线的测定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17实验一偏光显微镜观察聚合物结晶形态一、实验目的了解偏光显微镜的结构及使用方法；观察聚合物的结晶形态，以加深对聚合物结晶形态的理解。

二、实验原理聚合物的结晶受外界条件影响很大，而结晶聚合物的性能与其结晶形态等有密切的关系，所以对聚合物的结晶形态研究有着很重要的意义。

聚合物在不同条件下形成不同的结晶，比如单晶、球晶、纤维状晶等等，面其中球晶是聚合物结晶时最常见的一种形式。

球晶可以长得比较大，直径甚至可以达到厘米数量级。

球晶是从一个晶核在三维方向上一齐向外生长而形成的径向对称的结构，由于是各向异性的，就会产生双折射的性质。

因此，普通的偏光显微镜就可以对球晶进行观察，因为聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图形。

偏光显微镜的最佳分辨率为200nm，有效放大倍数超过500-1000倍，与电子显微镜、X射线衍射法结合可提供较全面的晶体结构信息。

球晶的基本结构单元是具有折叠链结构的片晶，球晶是从一个中心(晶核)在三维方向上一齐向外生长晶体而形成的径向对称的结构，即一个球状聚集体。

光是电磁波，也就是横波，它的传播方向与振动方向垂直。

但对于自然光来说，它的振动方向均匀分布，没有任何方向占优势。

但是自然光通过反射、折射或选择吸收后，可以转变为只在一个方向上振动的光波，即偏振光(如图1-1，箭头代表振动方向，传播方向垂直于纸面)。

a) b)图1-1 自然光和线偏振光的振动现象a) 自然光b) 线偏振光一束自然光经过两片偏振片，如果两个偏振轴相互垂直，光线就无法通过了。

偏光显微镜法观察聚合物的结晶形态在使用偏光显微镜观察聚合物结晶形态时，首先要准备好样品，一般采用水介质，将溶解的聚合物结晶用滴定的方法滴入载玻片干燥，形成薄膜。

然后，需要在偏光显微镜上对样品进行观察，首先调整好聚光条件，将偏光片从镜头上取下，用螺旋状不锈钢螺丝将其损坏，然后将偏光片再放回到镜头上。

之后，用滤目镜盒进行调节，使镜头聚光，将样品放在镜头上，通过调节聚光条件，将样品放大，调整显微镜下文字的叠层状况，将样品清晰地显示在显微镜投影仪上。

最后，用偏光镜进行观察，调节偏光片，使聚合物结晶形态的细微特征清晰可见，以获得更加准确的信息。

光学显微镜法观察聚合物的结晶形态实验报告下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!实验报告：光学显微镜法观察聚合物的结晶形态一、实验目的：1. 理解并掌握光学显微镜的基本操作方法。

一、实验目的1.了解偏光显微镜的结构及使用方法。

2.了解球晶黑十字消光图案的形成原理。

3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。

二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。

随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。

而球晶是聚合物结晶中一种最常见的形式。

在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。

球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。

球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。

球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。

聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。

有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。

对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。

结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。

如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。

因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。

球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。

实验证实，球晶中分子链垂直球晶的半径方向。

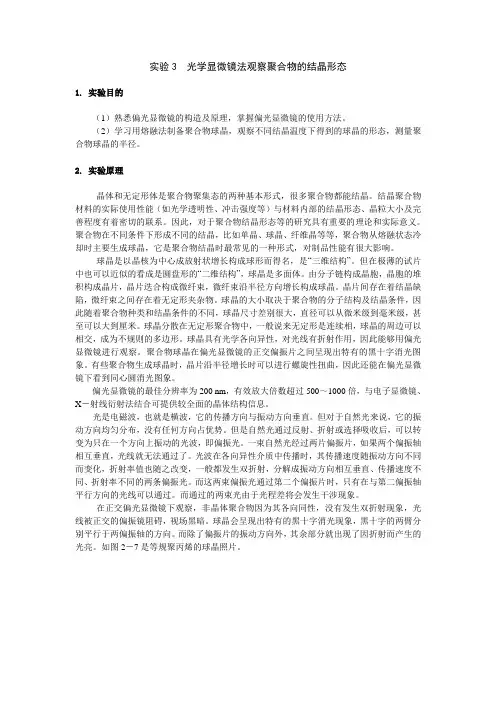

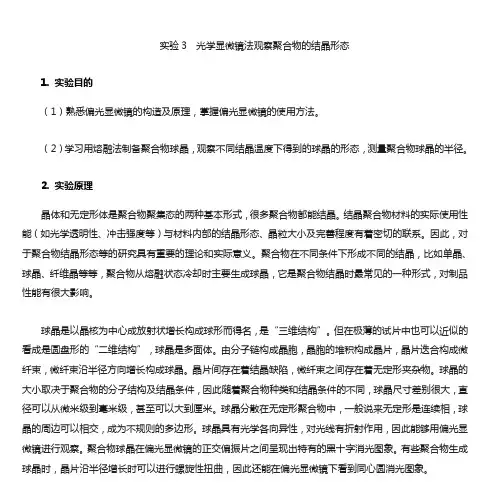

实验3 光学显微镜法观察聚合物的结晶形态1. 实验目的（1）熟悉偏光显微镜的构造及原理，掌握偏光显微镜的使用方法。

（2）学习用熔融法制备聚合物球晶，观察不同结晶温度下得到的球晶的形态，测量聚合物球晶的半径。

2. 实验原理晶体和无定形体是聚合物聚集态的两种基本形式，很多聚合物都能结晶。

结晶聚合物材料的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。

因此，对于聚合物结晶形态等的研究具有重要的理论和实际意义。

聚合物在不同条件下形成不同的结晶，比如单晶、球晶、纤维晶等等，聚合物从熔融状态冷却时主要生成球晶，它是聚合物结晶时最常见的一种形式，对制品性能有很大影响。

球晶是以晶核为中心成放射状增长构成球形而得名，是“三维结构”。

但在极薄的试片中也可以近似的看成是圆盘形的“二维结构”，球晶是多面体。

由分子链构成晶胞，晶胞的堆积构成晶片，晶片迭合构成微纤束，微纤束沿半径方向增长构成球晶。

晶片间存在着结晶缺陷，微纤束之间存在着无定形夹杂物。

球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。

球晶分散在无定形聚合物中，一般说来无定形是连续相，球晶的周边可以相交，成为不规则的多边形。

球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察。

聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。

有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。

偏光显微镜的最佳分辨率为200 nm，有效放大倍数超过500～1000倍，与电子显微镜、X－射线衍射法结合可提供较全面的晶体结构信息。

光是电磁波，也就是横波，它的传播方向与振动方向垂直。

但对于自然光来说，它的振动方向均匀分布，没有任何方向占优势。

但是自然光通过反射、折射或选择吸收后，可以转变为只在一个方向上振动的光波，即偏振光。

实验3 光学显微镜法观察聚合物的结晶形态1. 实验目的（1）熟悉偏光显微镜的构造及原理，掌握偏光显微镜的使用方法。

（2）学习用熔融法制备聚合物球晶，观察不同结晶温度下得到的球晶的形态，测量聚合物球晶的半径。

2. 实验原理晶体和无定形体是聚合物聚集态的两种基本形式，很多聚合物都能结晶。

结晶聚合物材料的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。

因此，对于聚合物结晶形态等的研究具有重要的理论和实际意义。

聚合物在不同条件下形成不同的结晶，比如单晶、球晶、纤维晶等等，聚合物从熔融状态冷却时主要生成球晶，它是聚合物结晶时最常见的一种形式，对制品性能有很大影响。

球晶是以晶核为中心成放射状增长构成球形而得名，是“三维结构”。

但在极薄的试片中也可以近似的看成是圆盘形的“二维结构”，球晶是多面体。

由分子链构成晶胞，晶胞的堆积构成晶片，晶片迭合构成微纤束，微纤束沿半径方向增长构成球晶。

晶片间存在着结晶缺陷，微纤束之间存在着无定形夹杂物。

球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。

球晶分散在无定形聚合物中，一般说来无定形是连续相，球晶的周边可以相交，成为不规则的多边形。

球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察。

聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。

有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。

偏光显微镜的最佳分辨率为200 nm，有效放大倍数超过500～1000倍，与电子显微镜、X－射线衍射法结合可提供较全面的晶体结构信息。

光是电磁波，也就是横波，它的传播方向与振动方向垂直。

但对于自然光来说，它的振动方向均匀分布，没有任何方向占优势。

但是自然光通过反射、折射或选择吸收后，可以转变为只在一个方向上振动的光波，即偏振光。
