各塑料材质基本物理性能

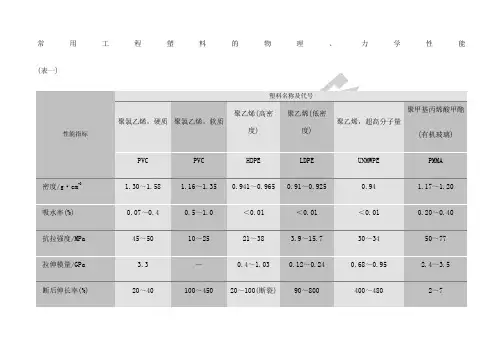

常用工程塑料的物理、力学性能(表一)性能指标塑料名称及代号聚氯乙烯，硬质聚氯乙烯，软质聚乙烯(高密度)聚乙烯(低密度)聚乙烯，超高分子量聚甲基丙烯酸甲酯(有机玻璃) PVC PVC HDPE LDPE UNMWPE PMMA密度/g·cm-3 1.30～1.58 1.16～1.350.941～0.9650.91～0.9250.94 1.17～1.20吸水率(%)0.07～0.40.5～1.0＜0.01＜0.01＜0.010.20～0.40抗拉强度/MPa45～5010～2521～38 3.9～15.730～3450～77拉伸模量/GPa 3.3—0.4～1.030.12～0.240.68～0.95 2.4～3.5断后伸长率(%)20～40100～45020～100(断裂)90～800400～4802～7知识归纳整理抗压强度/MPa——18.6～24.5———抗弯强度/MPa80～90———35～3784～120冲击韧度悬臂梁，缺口/J·m-2简支梁，无缺口30～40kJ/m2—80～1067853.4简支梁，无缺口190～200kJ/m2未断14.7硬度洛氏/邵氏②/布氏HR/HBS②/HBS 14～17HBS50～75HSA60～70HSD41～50HSD10HRR50HRR10～18HBS成型收缩率(%)0.1～0.51～5 1.5～4.0 1.2～40 4.00.2～0.6无负荷最高使用温度66～7960～7979～12182～100—65～95求知若饥，虚心若愚。

/℃延续耐热温度/℃——85———(表二)性能指标塑料名称及代号聚丙烯聚苯乙烯甲基丙烯甲酯-丁二烯-苯乙烯丙烯腈-丁二烯-苯乙烯聚砜聚酰胺(尼龙)-6 PP PS MBS ABS PSU PA-6密度/g·cm-30.90～0.91 1.04～1.10 1.09～1.10 1.03～1.06 1.24～1.61 1.13～1.15吸水率(%)0.03～0.040.03～0.30—0.20～0.250.3 1.9～2.0抗拉强度/MPa35～4050～6042～55(屈服)21～6366～6851～78千里之行，始于足下。

各种塑料的材质性能参数塑料是一种广泛应用于各个领域的材料，具有轻质、耐腐蚀、绝缘、防潮、抗疲劳等特点。

不同种类的塑料具有各自独特的材质性能参数，下面将对常见的塑料材料进行详细介绍。

1.聚乙烯(PE)：聚乙烯是一种常用的塑料，在日常生活和工业生产中广泛应用。

其主要性能参数包括：- 密度：聚乙烯的密度通常在0.91-0.96g/cm³之间。

-强度：聚乙烯具有较高的拉伸强度和冲击强度，但较低的弯曲和抗压强度。

-软化温度：聚乙烯的软化温度较低，大约为80°C。

-耐腐蚀性：聚乙烯具有较好的耐腐蚀性，广泛用于输送腐蚀性液体和气体的管道。

-电绝缘性：聚乙烯是一种优良的电绝缘材料，可以用于制造电线电缆等电气设备。

2.聚丙烯(PP)：聚丙烯是一种常用的工程塑料，具有较好的机械性能和耐化学性。

其主要性能参数包括：- 密度：聚丙烯的密度通常在0.89-0.91g/cm³之间。

-强度：聚丙烯具有较高的拉伸强度、硬度和刚性。

-熔体流动性：聚丙烯的熔体流动性较好，可以用于注塑成型等工艺。

-耐热性：聚丙烯的耐热性较好，可以在高温环境下使用，熔点约为160°C。

-耐化学性：聚丙烯对酸、碱和大多数溶剂具有较好的耐化学性。

3.聚氯乙烯(PVC)：聚氯乙烯是一种常用的塑料，具有良好的物理性能和耐化学性。

其主要性能参数包括：- 密度：聚氯乙烯的密度通常在1.35-1.45g/cm³之间。

-强度：聚氯乙烯具有较高的拉伸强度和硬度，但较低的冲击强度。

-稳定性：聚氯乙烯对光、热和氧气具有较好的稳定性，可以用于室内和室外环境。

-耐腐蚀性：聚氯乙烯具有较好的耐腐蚀性，不受大多数酸、碱和盐的侵蚀。

-隔音性：聚氯乙烯具有良好的隔音性能，广泛用于制造建筑材料。

4.聚苯乙烯(PS)：聚苯乙烯是一种常用的透明塑料，具有较好的机械性能和加工性能。

其主要性能参数包括：- 密度：聚苯乙烯的密度通常在1.04-1.06g/cm³之间。

典型的塑料材料各项物理性能塑料是一种常见的合成材料，具有广泛的应用领域。

下面将介绍塑料的典型物理性能。

1. 密度：塑料的密度通常较低，一般在0.9~2.3 g/cm³之间，比大多数金属轻。

2.强度：塑料的强度较低，通常都是非常柔软的材料。

但有些塑料经过增强处理，可以达到较高的强度，适合用于需要承受较大负荷的应用。

3.刚度：塑料的刚度较低，不具备金属那样的硬度，容易弯曲和变形。

不过有些特殊塑料可以通过填充纤维等增强材料来提高刚度。

4.熔点和熔化温度：塑料的熔点较低，通常在100~300℃之间，不同类型的塑料具有不同的熔点和熔化温度。

5.透明度：塑料具有不同的透明度，有些塑料是完全透明的，如聚碳酸酯（PC），有些则是半透明或不透明的，如聚乙烯（PE）。

6.电绝缘性：大多数塑料都是良好的电绝缘材料，对电流和静电具有良好的隔离作用，因此广泛应用于电子、电气等领域。

7.耐化学性：塑料对许多化学品具有较好的耐腐蚀性，但不同种类的塑料对不同化学品的耐蚀性也有所差异，需根据具体情况选择适合的材料。

8.耐候性：一些塑料在阳光、氧气和水的作用下容易老化和分解，但通过添加抗氧化剂和紫外线吸收剂可以提高耐候性。

9.可塑性：塑料具有良好的可塑性，可以通过热塑性和热固性两种方法进行成型。

热塑性塑料可以多次加热软化成型，而热固性塑料在加热后会发生化学反应固化成型。

10.良好的成型性：塑料可通过注塑成型、挤出成型、吹塑成型、压延成型等多种方法进行加工和成型，具有较高的生产效率。

总的来说，塑料具有较低的密度、强度和刚度，较高的可塑性和成型性，良好的电绝缘性和耐化学性。

然而，正是由于这些性质的特点，塑料在现代社会中得到了广泛的应用，用于日常生活用品、建筑材料、电子产品、汽车零部件等众多领域。

常用塑料包装材料一、聚乙烯（PE）（一）性能及用途聚乙烯是典型的热塑性塑料，为无臭、无味、无毒的可燃性白色粉末。

成型用的聚乙烯树脂均为经挤出造粒的蜡状颗粒料，外观呈乳白色。

聚乙烯的分子量在1万~100万之间，分子量超过100万的为超高分子量聚乙烯。

分子量越高，其物理力学性能越好，但随着分子量的增高，加工性能降低。

因此，要根据使用情况选择适当的分子量和加工条件。

高分子量聚乙烯是个加工结构材料和负荷材料，而低分子量聚乙烯只适合作涂覆、上光剂、润滑剂和软化剂等。

聚乙烯的力学性在很大程度上取决于复合物的分子量、支化度和结晶度。

高密度聚乙烯的拉伸强度为20~25MPa，而低密度聚乙烯的拉伸强度只有10~12MPa。

聚乙烯的伸长率主要取决于密度，密度大，结晶度高，其蔓延性就差。

聚乙烯的电绝缘性能优异。

因为它是非绝缘材料，其介电常教及介电损耗几乎与温度、频率无关；高频性能很好，适于制造各种高频电缆和海底电缆的绝缘层。

（二）品种1．低密度聚乙烯（LDPE）(1) 性能低密度聚乙烯的密度范围为0.910~0.925g/cm³。

分子结构为主链上带有长、短不同支链的支链型分子。

在主链上每1000个碳原子中约带有50个以下的乙基、丁基或更长的支链。

与高密度和中密度聚乙烯相比，它具有较低的结晶度（55%～65%），较低的软化点（108ºC～126ºC）以及较宽的熔体指数（0.2～80g/10min）。

由于低密度聚乙烯的化学结构与石蜡烃类似，不含极性基团，所以具有良好的化学稳定性，对酸、碱和盐类水溶液具有耐腐蚀作用。

它的电性能及好，具有导电率低、介电常数低、介电损耗低以及介电强度高等特性。

但低密度聚乙烯的耐热性能较差，也不耐氧和光老化。

因此，为了提高其耐老化性能，通常要在树脂中加入抗氧剂和紫外线吸收剂等。

低密度聚乙烯具有良好的柔软性、延伸性和透明性，但机械强度低于高密度聚乙烯和线型低密度聚乙烯。

塑料的各项物理性能塑料的物理性能：■比重(密度)塑料的比重是在一定的温度下,秤量试样的重量与同体积水的重量之比值,单位为g/cm3,常用液体浮力法作测定方法。

■吸水性塑料的吸水性是指规定尺寸的试样浸入一定温度(25±2)℃的蒸馏水中,经过24小时后所吸收的水份量;吸收水份后影响其尺寸及形状,吸水率用重量表达时,常以％表示。

■透气性透气性是指一定厚度的塑料薄膜在一个大气压力下,一平方米的面积中,在24小时内所透过气体的体积(cm3)值,但透气量与薄腊厚度、面积、时间、温度、气压差值等有关.■透湿性透湿性是指水蒸气对塑料薄膜的透过情况,基本原理及定义与透气性相同。

■透明度透过物体的光通量和射到物体上的光通量之比称为透光度;在入射光方向上的散射光对所有透射光之比,称雾度或混浊度.雾度通常是半透明的,并对射入光有漫透的性质.■拉伸强度拉伸强度是指在规定的试验温度、湿度和拉伸速度下,沿试样的纵轴方向施加拉伸载荷,测定试样破坏时的最大载荷。

■弯曲强度弯曲强度是指试样在两个支点上,施加集中载荷,使试样变形或直至破裂时的强度.■冲击强度冲击强度是指试样受冲击破断时,单位面积上所消耗的焦耳,对于某些冲击强度高的塑料,常在试样中间开有规定尺寸之缺口,这样可以降低它在破断时所需要的焦耳.不同的试件可用不同的试验方法:落球式冲击试验、高速拉伸冲击试验.■摩擦系数摩擦系数是指摩擦力与正压力之比值.在试样上加一个正压力,测定试样刚性运动时的动和静比值.■磨耗磨耗是指塑料在摩擦过程中,微粒从摩擦表面不断分离,引起摩擦件尺寸不断地改变的机械性破坏过程,也有称为磨损或磨蚀.■硬度塑料硬度是指塑料抵抗其他硬物体压入的性能,通用的有洛氏硬度和肖氏硬度两种。

肖氏硬度是指在规定的压力、时间下计算压痕器的压针所压入的深度。

肖氏压痕器可分为两类,即:A、D型.施加负荷重量为1.0、5.0公斤,压下时间为15秒,A型适用于软质塑料,D型适用于半硬质塑料;当用A型,测出超过95%量程时,应改用D型,当D型测出超过95%量程时,则需要改用洛氏压痕.■疲劳强度是指在一个静态破坏力而有小量交变循环的环境下,使塑料破坏的强度;疲劳载荷来源有拉压、弯曲、扭转、冲击等。

cpvc塑料管材质标准一、物理性能1.比重：1.3～1.4g/cm³2.填充系数：0.35～0.453.吸水率：小于0.008%4.洛氏硬度：90～100HR5.热变形温度：120～135℃6.热膨胀系数：6～10×10-5℃7.压缩强度：80～100kPa8.拉伸强度：25～35kPa9.断裂伸长率：150～200%10.线性收缩率：小于0.2%二、化学性能1.耐化学腐蚀性：CPVC塑料管具有很好的耐化学腐蚀性，可以抵抗酸、碱、盐等化学物质的侵蚀。

2.耐候性：CPVC塑料管具有良好的耐候性，可以在室外使用，不受气候变化的影响。

3.抗紫外线性能：CPVC塑料管具有优异的抗紫外线性能，可以有效抵抗紫外线的侵蚀。

4.抗氧化性：CPVC塑料管具有良好的抗氧化性，可以在高温下保持稳定。

5.耐高温性能：CPVC塑料管具有优异的耐高温性能，可以在高温下使用，不会软化或变形。

6.耐低温性能：CPVC塑料管具有良好的耐低温性能，可以在低温下保持稳定。

7.无毒无害性：CPVC塑料管无毒无害，符合国家卫生标准。

三、燃烧性能1.难燃性：CPVC塑料管具有难燃性，离火即熄灭，燃烧时不会产生有毒气体。

2.阻燃性：CPVC塑料管的阻燃性能达到难燃B级水平。

3.无烟性：CPVC塑料管在燃烧时不会产生有毒烟气，烟密度低。

4.自熄性：CPVC塑料管具有自熄性，离开火焰后会自动熄灭。

5.无滴落性：CPVC塑料管在燃烧时不会产生滴落物，不会对人员和设备造成危害。

四、环境适应性1.抗冲击性：CPVC塑料管具有很好的抗冲击性能，可以承受外力的冲击。

2.抗疲劳性：CPVC塑料管具有很好的抗疲劳性能，可以承受反复的应力变化。

3.耐寒性：CPVC塑料管具有良好的耐寒性能，可以在低温环境下保持稳定。

塑料的物理性能指标ABS - ABS 1 成本指数*: 2特性数值Others绝热(导热系数) 0.9 - 1.32 BTU-in/hr-ft2-°F耐灭菌性弱的尺寸稳定性24小时吸水性0.05 - 1.8 %收缩0.7 - 1.6 %线性热膨胀系数 3.89 - 8.33 10^-5 °F-1电性能耗散因数50 - 190 10^-4介电常数 2.7 - 3.2介电刚性398.78 - 863.6 kV/in耐电弧性60 - 120 sec体积电阻系数14 - 16 10^X Ohm.cm辐射电阻伽玛辐射电阻好耐紫外光弱的光学特性光泽40 - 96 %机械性能弹性(弯曲模量) 232.06 - 348.09 ksi低温韧性(低温缺口冲击强度) 0.37 - 3 ft-lb/in断裂伸长率10 - 50 %拉伸强度4322.12 - 6236.62 psi拉伸屈服强度4293.12 - 6961.81 psi屈服伸长 1.7 - 6 %韧性(室温缺口冲击强度) 3.75 - 4.03 ft-lb/in肖氏硬度D 100杨氏模量259.62 - 464.12 ksi硬度(弯曲模量) 232.06 - 348.09 ksi燃烧性能可燃烧性可燃耐火性(LOI) 19 %使用温度热变形温度(0.46 Mpa) 154.4 - 212 °F热变形温度(1.8 Mpa) 190.4 - 212 °F韧性/脆性温度-13 - -40 °F最低持续工作温度140 - 176 °F最高持续工作温度186.8 - 192.2 °F物理性能玻璃化转变温度194 - 215.6 °F密度0.04 lb/in^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsABS/PC - ABS/PC2 成本指数*: 2特性数值Others耐灭菌性弱的尺寸稳定性24小时吸水性0.2 - 0.3 %收缩0.5 - 0.7 %线性热膨胀系数 4 - 5 10^-5 °C-1电性能耗散因数70 - 200 10^-4介电常数 2.9 - 3.2介电刚性15 - 70 kv/mm耐电弧性0 - 120 sec体积电阻系数14 - 17 10^X Ohm.cm辐射电阻伽玛辐射电阻好耐紫外光良机械性能弹性(弯曲模量) 2 - 2.3 GPa低温韧性(低温缺口冲击强度) 74.7 - 534 J/m断裂伸长率60 - 85 %拉伸强度40 - 50 MPa拉伸屈服强度45 - 55 MPa洛氏硬度50 - 70屈服伸长 3 - 5 %韧性(室温缺口冲击强度) 400 - 600 J/m肖氏硬度D 85 - 90杨氏模量 2 - 2.2 GPa硬度(弯曲模量) 2 - 2.3 GPa燃烧性能可燃烧性可燃耐火性(LOI) 21 - 34 %使用温度热变形温度(0.46 Mpa) 105 - 130 °C热变形温度(1.8 Mpa) 100 - 110 °C最高持续工作温度70 - 110 °C物理性能密度 1.1 - 1.15 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsASA - ASA3 成本指数*: 2特性数值Others绝热(导热系数) 0.17 W/m.K 尺寸稳定性24小时吸水性0.2 - 0.3 %收缩0.4 - 0.7 %线性热膨胀系数 6 - 11 10^-5 °C-1 电性能耗散因数90 - 340 10^-4介电常数 3.3 - 3.8介电刚性40 - 105 kv/mm耐电弧性60 - 120 sec体积电阻系数14 - 15 10^X Ohm.cm 辐射电阻伽玛辐射电阻好耐紫外光好机械性能弹性(弯曲模量) 1.5 - 2.4 GPa低温韧性(低温缺口冲击强度) 21 - 48 J/m断裂伸长率15 - 40 %拉伸强度47 - 56 MPa拉伸屈服强度35 - 40 MPa洛氏硬度10 - 20屈服伸长 3.1 - 3.5 %韧性(室温缺口冲击强度) 100 - 600 J/m肖氏硬度D 75 - 80杨氏模量 2 - 2.6 GPa硬度(弯曲模量) 1.5 - 2.4 GPa 燃烧性能可燃烧性可燃耐火性(LOI) 19 %使用温度热变形温度(0.46 Mpa) 80 - 95 °C热变形温度(1.8 Mpa) 75 - 80 °C最高持续工作温度80 - 90 °C物理性能密度 1.05 - 1.07 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsCOC - COC4 成本指数*: 3特性数值Others耐灭菌性良尺寸稳定性24小时吸水性0.01 %线性热膨胀系数 6 - 7 10^-5 °C-1电性能体积电阻系数14 - 15 10^X Ohm.cm光学特性透明度(% 透明度) 91 %机械性能弹性(弯曲模量) 2.5 - 3.5 GPa断裂伸长率 1.7 - 4.5 %拉伸强度46 - 63 MPa杨氏模量 2.6 - 3.2 GPa硬度(弯曲模量) 2.6 - 3.2 GPa燃烧性能可燃烧性可燃使用温度热变形温度(0.46 Mpa) 127 - 170 °C热变形温度(1.8 Mpa) 116 - 151 °C物理性能玻璃化转变温度136 - 180 °C密度 1.01 - 1.03 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsECTFE - ECTFE5成本指数*: 4特性数值Others绝热(导热系数) 0.15 W/m.K尺寸稳定性24小时吸水性0.1 %电性能耗散因数130 - 170 10^-4介电常数 2.57 - 2.59介电刚性14 kv/mm耐电弧性50 sec体积电阻系数16 10^X Ohm.cm 辐射电阻伽玛辐射电阻好耐紫外光好光学特性光泽90 %雾度 4 %机械性能弹性(弯曲模量) 1.7 GPa低温韧性(低温缺口冲击强度) 48 - 122 J/m断裂伸长率250 - 325 %拉伸强度45 - 54 MPa拉伸屈服强度29 - 32 MPa屈服伸长 5 %肖氏硬度D 75杨氏模量 1.7 GPa硬度(弯曲模量) 1.7 GPa燃烧性能耐火性(LOI) 52 %使用温度热变形温度(0.46 Mpa) 90 - 92 °C热变形温度(1.8 Mpa) 63 - 67 °C韧性/脆性温度-76 °C最高持续工作温度140 - 150 °C物理性能密度 1.68 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsETFE - ETFE6 成本指数*: 4特性数值尺寸稳定性24小时吸水性0.03 %收缩 3 - 4 %线性热膨胀系数 6 - 9 10^-5 °C-1电性能耗散因数 6 - 100 10^-4介电常数 2.6介电刚性7.87 kv/mm体积电阻系数15 - 17 10^X Ohm.cm辐射电阻伽玛辐射电阻好耐紫外光好光学特性透明度(% 透明度) 95 %机械性能弹性(弯曲模量) 0.8 - 1.4 GPa断裂伸长率100 - 300 %拉伸强度45 MPa拉伸屈服强度42 MPa洛氏硬度 1 - 10韧性(室温缺口冲击强度) 999 J/m肖氏硬度D 70 - 75杨氏模量0.8 GPa硬度(弯曲模量) 0.8 - 1.4 GPa燃烧性能可燃烧性VO级耐火性(LOI) 30 %使用温度热变形温度(0.46 Mpa) 105 °C热变形温度(1.8 Mpa) 70 - 100 °C韧性/脆性温度-100 °C最低持续工作温度-100 °C最高持续工作温度140 - 155 °C物理性能密度 1.7 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsEVA - EVA7 成本指数*: 1特性数值Others耐灭菌性弱的尺寸稳定性24小时吸水性0.005 - 0.13 %收缩0.4 - 3.5 %线性热膨胀系数16 - 20 10^-5 °C-1 电性能耗散因数130 - 1000 10^-4介电常数 2.5 - 3介电刚性27 - 28 kv/mm体积电阻系数15 10^X Ohm.cm 辐射电阻伽玛辐射电阻良耐紫外光弱的光学特性光泽17 - 123 %透明度(% 透明度) 80 %雾度 5.1 %机械性能弹性(弯曲模量) 0.007 - 0.1 GPa断裂伸长率200 - 990 %拉伸强度7 - 30 MPa拉伸屈服强度7 - 40 MPa洛氏硬度 1韧性(室温缺口冲击强度) 999 J/m肖氏硬度D 15 - 45杨氏模量0.01 - 0.2 GPa硬度(弯曲模量) 0.007 - 0.1 GPa 燃烧性能可燃烧性可燃耐火性(LOI) 18 - 19 %使用温度热变形温度(0.46 Mpa) 37 °C热变形温度(1.8 Mpa) 23 °C韧性/脆性温度-69 °C最低持续工作温度-60 °C最高持续工作温度45 - 70 °C物理性能密度0.92 - 0.94 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsEVOH - EVOH8 成本指数*: 1特性数值Others绝热(导热系数) 0.34 - 0.36 W/m.K尺寸稳定性24小时吸水性 6 - 10 %电性能耗散因数1800 - 2200 10^-4介电常数 4.8 - 5.6体积电阻系数12 - 13 10^X Ohm.cm光学特性光泽85 - 95 %雾度0.5 - 1.9 %机械性能弹性(弯曲模量) 2.8 - 5.8 GPa断裂伸长率180 - 350 %拉伸强度30 - 205 MPa拉伸屈服强度50 - 94 MPa洛氏硬度85 - 104屈服伸长 1 - 8 %韧性(室温缺口冲击强度) 50 - 90 J/m杨氏模量 1.9 - 3.5 GPa硬度(弯曲模量) 2.8 - 5.8 GPa使用温度热变形温度(0.46 Mpa) 80 - 100 °C最高持续工作温度80 - 100 °C物理性能玻璃化转变温度15 - 70 °C密度 1.1 - 1.2 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsFEP - FEP9成本指数*: 4特性数值Others绝热(导热系数) 0.25 W/m.K尺寸稳定性24小时吸水性0.01 %收缩 3 - 6 %线性热膨胀系数8 - 10 10^-5 °C-1电性能耗散因数7 10^-4介电常数 2.1介电刚性22 - 79 kv/mm耐电弧性165 - 180 sec体积电阻系数17 - 18 10^X Ohm.cm 辐射电阻伽玛辐射电阻好耐紫外光好光学特性透明度(% 透明度) 96 %机械性能弹性(弯曲模量) 0.3 - 0.7 GPa低温韧性(低温缺口冲击强度) 999 J/m断裂伸长率250 - 300 %拉伸强度19 - 21 MPa洛氏硬度 1韧性(室温缺口冲击强度) 999 J/m肖氏硬度D 60 - 65杨氏模量0.3 - 0.7 GPa硬度(弯曲模量) 0.3 - 0.7 GPa燃烧性能可燃烧性VO级耐火性(LOI) 95 - 96 %使用温度热变形温度(0.46 Mpa) 70 °C热变形温度(1.8 Mpa) 48 - 60 °C韧性/脆性温度-150 °C最低持续工作温度-150 °C最高持续工作温度205 °C物理性能密度 2.1 - 2.2 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsLCP - LCP10 成本指数*: 4特性数值Others耐灭菌性优尺寸稳定性24小时吸水性0.03 %收缩0.1 - 0.6 %线性热膨胀系数0.3 - 7 10^-5 °C-1 电性能耗散因数40 10^-4介电常数 3.3介电刚性32 - 39 kv/mm 体积电阻系数16 10^X Ohm.cm 辐射电阻伽玛辐射电阻好耐紫外光好机械性能弹性(弯曲模量) 10 - 19 GPa断裂伸长率 1 - 3 %拉伸强度175 MPa拉伸屈服强度175 MPa洛氏硬度40 - 76屈服伸长 1 - 3 %韧性(室温缺口冲击强度) 70 - 450 J/m肖氏硬度D 82 - 95杨氏模量10 - 19 GPa硬度(弯曲模量) 10 - 19 GPa 燃烧性能可燃烧性VO级耐火性(LOI) 35 - 50 % 使用温度热变形温度(0.46 Mpa) 220 °C热变形温度(1.8 Mpa) 190 °C韧性/脆性温度-200 - -50 °C最低持续工作温度-200 - -50 °C最高持续工作温度200 - 240 °C 物理性能密度 1.4 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPA11或12 - PA11或1211 成本指数*: 3特性数值Others绝热(导热系数) 0.33 W/m.K尺寸稳定性24小时吸水性0.2 - 1.9 %收缩0.7 - 1.5 %线性热膨胀系数9 - 15 10^-5 °C-1电性能耗散因数 3 - 2000 10^-4介电常数 3 - 9介电刚性7 - 30 kv/mm耐电弧性100 - 180 sec体积电阻系数14 - 15 10^X Ohm.cm辐射电阻伽玛辐射电阻良耐紫外光良光学特性透明度(% 透明度) 80 %机械性能弹性(弯曲模量) 0.4 - 1.6 GPa低温韧性(低温缺口冲击强度) 21 - 110 J/m断裂伸长率30 - 400 %拉伸强度50 - 65 MPa拉伸屈服强度50 - 65 MPa洛氏硬度 1 - 25屈服伸长 5 - 42 %韧性(室温缺口冲击强度) 70 - 999 J/m 肖氏硬度D 58 - 75杨氏模量0.4 - 1 GPa 硬度(弯曲模量) 0.4 - 1.6 GPa 燃烧性能可燃烧性可燃V2级耐火性(LOI) 21 - 26 %使用温度热变形温度(0.46 Mpa) 130 - 155 °C热变形温度(1.8 Mpa) 40 - 60 °C韧性/脆性温度-120 - -70 °C最低持续工作温度-120 - -70 °C最高持续工作温度80 - 150 °C物理性能玻璃化转变温度-70 °C密度 1.01 - 1.06 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPA46 - PA4612 成本指数*: 3特性数值Others绝热(导热系数) 0.3 W/m.K尺寸稳定性24小时吸水性 1.3 - 3.7 %收缩 1.5 - 2 %电性能耗散因数190 - 600 10^-4介电常数 3.4 - 3.8介电刚性15 - 25 kv/mm体积电阻系数15 10^X Ohm.cm辐射电阻伽玛辐射电阻良耐紫外光良机械性能弹性(弯曲模量) 1 - 3.2 GPa断裂伸长率160 - 300 %拉伸强度65 - 85 MPa拉伸屈服强度65 - 85 MPa洛氏硬度92韧性(室温缺口冲击强度) 30 - 250 J/m杨氏模量 1 - 3.3 GPa硬度(弯曲模量) 1 - 3.2 GPa燃烧性能可燃烧性可燃耐火性(LOI) 24 %使用温度热变形温度(1.8 Mpa) 150 - 155 °C最低持续工作温度-40 °C最高持续工作温度110 - 150 °C物理性能密度 1.17 - 1.19 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPA6 - PA613 成本指数*: 2特性数值Others绝热(导热系数) 0.24 W/m.K耐灭菌性弱的尺寸稳定性24小时吸水性 1.6 - 1.9 %收缩0.5 - 1.5 %线性热膨胀系数 5 - 12 10^-5 °C-1 电性能耗散因数100 - 600 10^-4 介电常数 4 - 5介电刚性10 - 20 kv/mm 耐电弧性118 - 125 sec 体积电阻系数14 10^X Ohm.cm 辐射电阻伽玛辐射电阻良耐紫外光良光学特性光泽130 - 145 % 机械性能弹性(弯曲模量) 0.8 - 2 GPa低温韧性(低温缺口冲击强度) 16 - 210 J/m断裂伸长率200 - 300 %拉伸强度50 - 95 MPa拉伸屈服强度50 - 90 MPa洛氏硬度30 - 80屈服伸长 3.4 - 140 %韧性(室温缺口冲击强度) 50 - 160 J/m肖氏硬度D 80 - 95杨氏模量0.8 - 2 GPa硬度(弯曲模量) 0.8 - 2 GPa 燃烧性能可燃烧性可燃耐火性(LOI) 23 - 26 % 使用温度热变形温度(0.46 Mpa) 150 - 190 °C热变形温度(1.8 Mpa) 60 - 80 °C最低持续工作温度-40 - -20 °C最高持续工作温度80 - 120 °C物理性能玻璃化转变温度60 °C密度 1.12 - 1.14 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPA6-10 - PA6-1014 成本指数*: 3特性数值Others绝热(导热系数) 0.21 W/m.K尺寸稳定性24小时吸水性0.4 - 0.6 %收缩 1 - 1.3 %线性热膨胀系数 6 - 10 10^-5 °C-1电性能耗散因数400 10^-4介电常数 3 - 4介电刚性16 - 26 kv/mm耐电弧性120 sec体积电阻系数14 10^X Ohm.cm辐射电阻伽玛辐射电阻良耐紫外光良机械性能弹性(弯曲模量) 1 - 2 GPa断裂伸长率150 - 300 %拉伸强度50 - 65 MPa拉伸屈服强度50 - 65 MPa洛氏硬度 1 - 50韧性(室温缺口冲击强度) 70 - 999 J/m肖氏硬度D 60 - 85杨氏模量 1 - 2 GPa硬度(弯曲模量) 1 - 2 GPa燃烧性能可燃烧性V2级耐火性(LOI) 23 - 27 %使用温度热变形温度(0.46 Mpa) 160 - 175 °C热变形温度(1.8 Mpa) 80 - 85 °C最高持续工作温度80 - 150 °C物理性能密度 1.09 - 1.1 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPA66 - PA6615 成本指数*: 2特性数值Others绝热(导热系数) 0.25 W/m.K耐灭菌性弱的尺寸稳定性24小时吸水性 1 - 3 %收缩0.7 - 3 %线性热膨胀系数 5 - 14 10^-5 °C-1电性能耗散因数100 - 400 10^-4 介电常数 4 - 5介电刚性20 - 30 kv/mm 耐电弧性130 - 140 sec 体积电阻系数14 10^X Ohm.cm 辐射电阻伽玛辐射电阻良耐紫外光弱的光学特性光泽65 - 150 % 机械性能弹性(弯曲模量) 0.8 - 3 GPa低温韧性(低温缺口冲击强度) 27 - 35 J/m断裂伸长率150 - 300 %拉伸强度50 - 95 MPa拉伸屈服强度45 - 85 MPa洛氏硬度30 - 80屈服伸长 3.4 - 30 %韧性(室温缺口冲击强度) 50 - 150 J/m肖氏硬度D 80 - 95杨氏模量 1 - 3.5 GPa硬度(弯曲模量) 0.8 - 3 GPa 燃烧性能可燃烧性可燃耐火性(LOI) 21 - 27 % 使用温度热变形温度(0.46 Mpa) 180 - 240 °C热变形温度(1.8 Mpa) 65 - 105 °C韧性/脆性温度-80 - -65 °C最低持续工作温度-80 - -65 °C最高持续工作温度80 - 140 °C 物理性能玻璃化转变温度55 - 58 °C密度 1.13 - 1.15 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPA66冲击改性- PA66冲击改性16 成本指数*: 2特性数值Others绝热(导热系数) 0.24 - 0.45 W/m.K耐灭菌性弱的尺寸稳定性24小时吸水性 1 - 3 %收缩 1.2 - 3 %线性热膨胀系数 5 - 14 10^-5 °C-1电性能耗散因数100 - 2000 10^-4介电常数 2.9 - 5介电刚性18 - 90 kv/mm耐电弧性95 - 125 sec体积电阻系数11 - 15 10^X Ohm.cm辐射电阻伽玛辐射电阻弱的良耐紫外光弱的机械性能弹性(弯曲模量) 0.8 - 1.2 GPa 低温韧性(低温缺口冲击强度) 64 - 220 J/m 断裂伸长率150 - 300 % 拉伸强度40 - 50 MPa 拉伸屈服强度35 - 50 MPa洛氏硬度50 - 94韧性(室温缺口冲击强度) 70 - 999 J/m肖氏硬度D 70 - 85杨氏模量0.8 - 1.2 GPa硬度(弯曲模量) 0.8 - 1.2 GPa燃烧性能可燃烧性可燃耐火性(LOI) 21 - 27 %使用温度热变形温度(0.46 Mpa) 160 - 210 °C热变形温度(1.8 Mpa) 60 - 100 °C韧性/脆性温度-105 - -85 °C最低持续工作温度-80 - -65 °C最高持续工作温度80 - 130 °C物理性能密度 1.05 - 1.1 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbs半芬香PA - 半芬香PA17 成本指数*: 3特性数值尺寸稳定性24小时吸水性 2.3 - 3.2 %电性能耗散因数 3 - 3.1 10^-4辐射电阻伽玛辐射电阻良耐紫外光良光学特性透明度(% 透明度) 80 % 机械性能弹性(弯曲模量) 1.8 - 2.11 GPa 断裂伸长率50 - 200 %拉伸强度60 MPa拉伸屈服强度70 - 78 MPa 屈服伸长 6 - 8 %肖氏硬度D 81 - 83杨氏模量 2.07 - 2.23 GPa 硬度(弯曲模量) 1.8 - 2.11 GPa 燃烧性能可燃烧性可燃V2级耐火性(LOI) 26 %使用温度热变形温度(0.46 Mpa) 110 - 150 °C热变形温度(1.8 Mpa) 88 - 135 °C最高持续工作温度88 - 135 °C物理性能玻璃化转变温度115 - 170 °C密度 1.04 - 1.06 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbs15-30%玻璃纤维抗冲击改性PA66 - 15-30%玻璃纤维抗冲击改性PA6618 成本指数*: 2特性数值Others绝热(导热系数) 0.3 W/m.K耐灭菌性弱的尺寸稳定性24小时吸水性0.6 - 1 %收缩0.2 - 0.6 %线性热膨胀系数 2 - 3 10^-5 °C-1电性能耗散因数130 - 200 10^-4介电常数 3.4 - 4.2介电刚性11.8 - 21 kv/mm耐电弧性85 - 135 sec体积电阻系数12 - 13 10^X Ohm.cm辐射电阻伽玛辐射电阻弱的耐紫外光弱的机械性能弹性(弯曲模量) 3 - 7 GPa断裂伸长率 3 - 10 %拉伸强度90 - 120 MPa拉伸屈服强度90 - 120 MPa洛氏硬度66 - 96韧性(室温缺口冲击强度) 150 - 270 J/m肖氏硬度D 70 - 90杨氏模量 2 - 11 GPa硬度(弯曲模量) 3 - 7 GPa燃烧性能可燃烧性可燃使用温度热变形温度(0.46 Mpa) 220 - 250 °C热变形温度(1.8 Mpa) 210 - 240 °C最高持续工作温度110 - 140 °C物理性能玻璃化转变温度50 - 60 °C密度 1.25 - 1.35 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbs30%玻璃纤维填充PA66 - 30%玻璃纤维填充PA6619 成本指数*: 2特性数值Others绝热(导热系数) 0.28 W/m.K耐灭菌性弱的尺寸稳定性24小时吸水性0.8 - 1.1 %收缩0.5 %线性热膨胀系数 2 - 3 10^-5 °C-1电性能耗散因数100 - 1500 10^-4介电常数 3.5 - 5.6介电刚性25 kv/mm耐电弧性60 - 135 sec体积电阻系数13 10^X Ohm.cm辐射电阻伽玛辐射电阻良耐紫外光弱的机械性能弹性(弯曲模量) 5 - 8 GPa低温韧性(低温缺口冲击强度) 90 - 110 J/m断裂伸长率 2 - 150 %拉伸强度100 - 125 MPa拉伸屈服强度100 - 125 MPa洛氏硬度30 - 80屈服伸长 3 %韧性(室温缺口冲击强度) 130 - 160 J/m肖氏硬度D 80 - 95杨氏模量 5 - 8 GPa硬度(弯曲模量) 5 - 8 GPa燃烧性能可燃烧性可燃耐火性(LOI) 21 - 27 %使用温度热变形温度(0.46 Mpa) 235 - 255 °C热变形温度(1.8 Mpa) 230 - 255 °C最低持续工作温度-20 °C最高持续工作温度100 - 150 °C物理性能玻璃化转变温度50 - 60 °C密度 1.37 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbs30%矿物质填充PA66 - 30%矿物质填充PA6620 成本指数*: 2特性数值Others绝热(导热系数) 0.38 W/m.K耐灭菌性弱的尺寸稳定性24小时吸水性 1.1 - 1.2 %收缩0.6 - 1 %线性热膨胀系数 4 - 5 10^-5 °C-1电性能耗散因数200 - 1500 10^-4介电常数 4 - 5介电刚性25 - 30 kv/mm体积电阻系数12 - 15 10^X Ohm.cm辐射电阻伽玛辐射电阻良耐紫外光弱的机械性能弹性(弯曲模量) 3.9 - 4.1 GPa断裂伸长率 2 - 45 %拉伸强度45 - 200 MPa拉伸屈服强度148 - 1152 MPa洛氏硬度30 - 80韧性(室温缺口冲击强度) 40 - 200 J/m肖氏硬度D 80 - 95杨氏模量 1.4 - 5.5 GPa硬度(弯曲模量) 3.9 - 4.1 GPa燃烧性能可燃烧性可燃使用温度热变形温度(0.46 Mpa) 229 - 231 °C热变形温度(1.8 Mpa) 178 - 182 °C最高持续工作温度120 - 140 °C物理性能玻璃化转变温度50 - 60 °C密度 1.35 - 1.38 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPAI - PAI21 成本指数*: 5特性数值Others绝热(导热系数) 0.24 - 0.54 W/m.K尺寸稳定性24小时吸水性0.1 - 0.3 %收缩0.6 - 1 %线性热膨胀系数 3 - 4 10^-5 °C-1 电性能耗散因数60 - 710 10^-4介电常数 3.9 - 7.3介电刚性23.6 - 24 kv/mm体积电阻系数12 - 17 10^X Ohm.cm 辐射电阻伽玛辐射电阻好耐紫外光优机械性能弹性(弯曲模量) 4 - 7 GPa断裂伸长率 3 - 15 %拉伸强度190 - 195 MPa拉伸屈服强度150 MPa洛氏硬度105 - 120韧性(室温缺口冲击强度) 100 - 150 J/m肖氏硬度D 90 - 99杨氏模量 4 - 5 GPa硬度(弯曲模量) 4 - 7 GPa燃烧性能可燃烧性VO级耐火性(LOI) 44 - 45 %使用温度热变形温度(1.8 Mpa) 275 - 280 °C韧性/脆性温度-196 °C最低持续工作温度-196 °C最高持续工作温度220 - 280 °C 物理性能玻璃化转变温度275 °C密度 1.4 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPAN - PAN22 成本指数*: 3特性数值尺寸稳定性24小时吸水性0.3 %收缩0.2 - 0.5 %线性热膨胀系数 6 - 7 10^-5 °C-1机械性能弹性(弯曲模量) 3.1 - 3.8 GPa断裂伸长率 3 - 4 %拉伸强度50 - 65 MPa拉伸屈服强度50 - 65 MPa洛氏硬度45 - 78屈服伸长 3 - 4 %韧性(室温缺口冲击强度) 130 - 480 J/m肖氏硬度D 85 - 93杨氏模量 3.1 - 3.8 GPa硬度(弯曲模量) 3.1 - 3.8 GPa使用温度热变形温度(0.46 Mpa) 70 - 80 °C热变形温度(1.8 Mpa) 66 - 72 °C物理性能密度 1.1 - 1.15 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPAR - PAR23 成本指数*: 2特性数值Others绝热(导热系数) 0.18 - 0.21 W/m.K尺寸稳定性24小时吸水性0.27 - 0.3 %收缩0.9 - 1.2 %线性热膨胀系数 5 - 8 10^-5 °C-1电性能耗散因数20 - 200 10^-4介电常数 3.3介电刚性17 kv/mm耐电弧性125 sec体积电阻系数16 - 17 10^X Ohm.cm 辐射电阻伽玛辐射电阻好机械性能弹性(弯曲模量) 2 - 2.3 GPa断裂伸长率50 - 100 %拉伸强度25 - 65 MPa拉伸屈服强度69 MPa屈服伸长 6 - 8 %韧性(室温缺口冲击强度) 70 - 290 J/m杨氏模量 2 - 2.3 GPa硬度(弯曲模量) 2 - 2.3 GPa燃烧性能可燃烧性可燃耐火性(LOI) 26 - 30 %使用温度热变形温度(0.46 Mpa) 180 °C热变形温度(1.8 Mpa) 110 - 174 °C韧性/脆性温度-100 - -95 °C最低持续工作温度-100 - -95 °C最高持续工作温度130 °C物理性能玻璃化转变温度190 °C密度 1.2 - 1.26 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPBT - PBT24 成本指数*: 2特性数值Others绝热(导热系数) 0.21 W/m.K尺寸稳定性24小时吸水性0.1 - 0.2 %收缩0.5 - 2.2 %线性热膨胀系数 6 - 10 10^-5 °C-1电性能耗散因数10 - 200 10^-4介电常数 2.9 - 4介电刚性15 - 30 kv/mm耐电弧性124 - 190 sec体积电阻系数14 - 17 10^X Ohm.cm 辐射电阻伽玛辐射电阻好耐紫外光良机械性能弹性(弯曲模量) 2 - 4 GPa低温韧性(低温缺口冲击强度) 27 - 120 J/m断裂伸长率 5 - 300 %拉伸强度40 - 50 MPa洛氏硬度70 - 90屈服伸长 3.5 - 9 %韧性(室温缺口冲击强度) 27 - 999 J/m肖氏硬度D 90 - 95杨氏模量 2 - 3 GPa硬度(弯曲模量) 2 - 4 GPa燃烧性能可燃烧性可燃耐火性(LOI) 20 - 24 %使用温度热变形温度(0.46 Mpa) 115 - 150 °C热变形温度(1.8 Mpa) 50 - 85 °C韧性/脆性温度-40 °C最低持续工作温度-40 °C最高持续工作温度80 - 140 °C物理性能玻璃化转变温度55 - 65 °C密度 1.3 - 1.4 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbs30%玻璃纤维填充PBT - 30%玻璃纤维填充PBT25 成本指数*: 2特性数值Others绝热(导热系数) 0.24 W/m.K尺寸稳定性24小时吸水性0.05 - 0.1 %收缩0.2 - 1 %线性热膨胀系数 2 - 5 10^-5 °C-1电性能耗散因数20 - 120 10^-4介电常数 3 - 4介电刚性50 kv/mm耐电弧性10 - 130 sec体积电阻系数16 10^X Ohm.cm辐射电阻伽玛辐射电阻好耐紫外光良机械性能弹性(弯曲模量) 9 - 11.5 GPa低温韧性(低温缺口冲击强度) 86 - 112 J/m断裂伸长率 2 - 3 %拉伸强度135 - 140 MPa拉伸屈服强度135 - 140 MPa洛氏硬度90 - 95屈服伸长 2 - 3 %韧性(室温缺口冲击强度) 50 - 90 J/m肖氏硬度D 95 - 99杨氏模量9 - 11.5 GPa硬度(弯曲模量) 9 - 11.5 GPa燃烧性能可燃烧性可燃耐火性(LOI) 21 %使用温度热变形温度(0.46 Mpa) 215 - 250 °C热变形温度(1.8 Mpa) 195 - 225 °C最高持续工作温度80 - 140 °C物理性能密度 1.5 - 1.6 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPC - PC26 成本指数*: 2特性数值Others绝热(导热系数) 0.2 W/m.K耐灭菌性良尺寸稳定性24小时吸水性0.1 - 0.2 %收缩0.5 - 0.7 %线性热膨胀系数 6 - 7 10^-5 °C-1 电性能耗散因数7 - 100 10^-4介电常数 3介电刚性15 - 30 kv/mm耐电弧性10 - 120 sec体积电阻系数15 - 16 10^X Ohm.cm 辐射电阻伽玛辐射电阻好耐紫外光良光学特性透明度(% 透明度) 87 - 89 %雾度 1 - 1.1 %机械性能弹性(弯曲模量) 2.1 - 2.5 GPa低温韧性(低温缺口冲击强度) 640 J/m断裂伸长率100 - 150 %拉伸强度55 - 77 MPa拉伸屈服强度58.6 - 70 MPa洛氏硬度50 - 85屈服伸长 6 - 8 %韧性(室温缺口冲击强度) 650 - 950 J/m肖氏硬度D 85 - 95杨氏模量 2.1 - 2.5 GPa硬度(弯曲模量) 2.1 - 2.5 GPa燃烧性能可燃烧性可燃耐火性(LOI) 25 - 27 %使用温度热变形温度(0.46 Mpa) 130 - 145 °C热变形温度(1.8 Mpa) 130 - 140 °C韧性/脆性温度-25 °C最低持续工作温度-100 - -25 °C最高持续工作温度90 - 125 °C物理性能玻璃化转变温度150 °C密度 1.2 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg o r 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbs20-40%玻璃纤维填充PC，阻燃- 20-40%玻璃纤维填充PC，阻燃27 成本指数*: 2特性数值Others绝热(导热系数) 0.21 - 0.39 W/m.K耐灭菌性弱的尺寸稳定性24小时吸水性0.1 - 0.4 %收缩0.1 - 0.5 %线性热膨胀系数 2 - 4 10^-5 °C-1电性能耗散因数9 - 100 10^-4介电常数 3 - 3.8介电刚性17 - 38 kv/mm耐电弧性30 - 120 sec体积电阻系数15 - 17 10^X Ohm.cm 辐射电阻伽玛辐射电阻弱的耐紫外光弱的光学特性透明度(% 透明度) 80 %机械性能弹性(弯曲模量) 7 - 8 GPa断裂伸长率 2 - 4 %拉伸强度90 - 140 MPa拉伸屈服强度90 - 140 MPa洛氏硬度70 - 95屈服伸长 2 - 4 %韧性(室温缺口冲击强度) 90 - 110 J/m肖氏硬度D 90 - 95杨氏模量7 - 8 GPa硬度(弯曲模量) 7 - 8 GPa燃烧性能可燃烧性V2级V1级耐火性(LOI) 35 - 40 %使用温度热变形温度(0.46 Mpa) 145 - 155 °C热变形温度(1.8 Mpa) 140 - 150 °C最高持续工作温度90 - 125 °C物理性能玻璃化转变温度150 °C密度 1.4 - 1.5 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lb s2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbs耐高温PC - 耐高温PC28 成本指数*: 2特性数值Others绝热(导热系数) 0.21 W/m.K耐灭菌性良尺寸稳定性24小时吸水性0.1 - 0.2 %收缩0.7 - 1 %线性热膨胀系数7 - 9 10^-5 °C-1电性能耗散因数69 - 100 10^-4介电常数 2.8 - 3介电刚性16 - 35 kv/mm耐电弧性110 - 120 sec体积电阻系数15 - 16 10^X Ohm.cm辐射电阻伽玛辐射电阻好耐紫外光良光学特性透明度(% 透明度) 88 - 89 %雾度 1 %机械性能弹性(弯曲模量) 2.2 - 2.5 GPa断裂伸长率50 - 120 %拉伸强度55 - 77 MPa拉伸屈服强度61 - 69 MPa洛氏硬度70 - 90屈服伸长 6 - 7 %韧性(室温缺口冲击强度) 80 - 650 J/m肖氏硬度D 90 - 95杨氏模量 2.2 - 2.5 GPa燃烧性能可燃烧性可燃耐火性(LOI) 24 - 35 %使用温度热变形温度(0.46 Mpa) 150 - 190 °C热变形温度(1.8 Mpa) 140 - 180 °C最高持续工作温度100 - 140 °C物理性能玻璃化转变温度160 - 200 °C密度 1.15 - 1.2 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPC/PBT - PC/PBT29 成本指数*: 2特性数值Others耐灭菌性弱的尺寸稳定性24小时吸水性0.03 - 0.5 %收缩0.6 - 1.1 %电性能耗散因数190 - 300 10^-4介电常数 2.95 - 3.14体积电阻系数16 - 17 10^X Ohm.cm辐射电阻伽玛辐射电阻好耐紫外光良机械性能低温韧性(低温缺口冲击强度) 170 - 640 J/m断裂伸长率 4 - 175 %屈服伸长 4.4 - 4.5 %韧性(室温缺口冲击强度) 50 - 960 J/m杨氏模量 1.8 - 2.3 GPa硬度(弯曲模量) 1.6 - 3.9 GPa燃烧性能可燃烧性可燃使用温度热变形温度(0.46 Mpa) 91 - 118 °C热变形温度(1.8 Mpa) 60 - 121 °C最高持续工作温度60 - 121 °C物理性能密度 1.17 - 1.3 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbs玻璃纤维填充PC/PBT - 玻璃纤维填充PC/PBT30 成本指数*: 2特性数值Others耐灭菌性弱的尺寸稳定性24小时吸水性0.06 - 0.3 %电性能耗散因数100 - 200 10^-4介电常数 3.3 - 3.9体积电阻系数15 - 16 10^X Ohm.cm辐射电阻耐紫外光良机械性能弹性(弯曲模量) 2.8 - 6.9 GPa断裂伸长率 2 - 4 %拉伸强度62 - 110 MPa韧性(室温缺口冲击强度) 90 - 190 J/m杨氏模量 4.5 - 5.1 GPa硬度(弯曲模量) 2.8 - 6.9 GPa燃烧性能可燃烧性可燃使用温度热变形温度(0.46 Mpa) 135 - 215 °C热变形温度(1.8 Mpa) 121 - 193 °C最高持续工作温度121 - 193 °C物理性能密度 1.3 - 1.59 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsPCTFE - PCTFE31成本指数*: 3特性数值尺寸稳定性24小时吸水性0.01 - 0.05 %收缩0.5 - 1.5 %线性热膨胀系数 4 - 7 10^-5 °C-1电性能耗散因数10 - 250 10^-4介电常数 2 - 3介电刚性21 - 24 kv/mm耐电弧性350 - 400 sec体积电阻系数14 - 15 10^X Ohm.cm 辐射电阻耐紫外光好机械性能弹性(弯曲模量) 1.2 - 1.5 GPa断裂伸长率80 - 180 %拉伸强度32 - 40 MPa洛氏硬度10 - 40韧性(室温缺口冲击强度) 130 - 250 J/m肖氏硬度D 75 - 85杨氏模量 1.2 - 1.5 GPa硬度(弯曲模量) 1.2 - 1.5 GPa燃烧性能可燃烧性VO级耐火性(LOI) 90 - 95 %使用温度热变形温度(0.46 Mpa) 120 - 125 °C韧性/脆性温度-250 °C最低持续工作温度-250 °C最高持续工作温度150 - 175 °C物理性能密度 2.1 - 2.2 g/cm^3*成本指数1. 2. 3. 3 to 11 €/kg or 1.6-6 $/lbs 4. 1. 少于1.6 €/kg or 0.9 $/lbs2. 1.6 - 4 €/kg or 0.9 to 2.2 $/lbs3. 3 to 11 €/kg or 1.6-6 $/lbs4. 10 to 25 €/kg or5.5 to 13.6 $/lbs5. 大于25 €/kg or 13.6$/lbsHDPE - HDPE32成本指数*: 1特性数值Others绝热(导热系数) 0.45 - 0.5 W/m.K耐灭菌性弱的。
