10kV开关柜、避雷器、变压器试验方案教学提纲

10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：10人，个班组，组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-2011施。

为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。

试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。

乙方在试验工作完毕后，根据现场试验记录进行实验报告的编制，试验报告完成经乙方审核部门审核盖章后尽快送达甲方有关单位。

3、文明施工施工现场周围要设置围栏、屏障等，并张贴标志或悬挂标志牌，防止有人误入，发生危险。

?施工现场施工机具以及实验设备摆放整齐，不得随意放置。

设备接线要求符合现场临时用电管理办法中的规定。

施工结束工作后认真整理清扫现场，不留污物。

现场施工人员着装统一、佩戴安全帽、使用文明用语，不得大声喧哗。

严格遵守有特殊规定的施工现场中所规定的条款。

7、应急制度建立健全应急保证制度，公司成立专门的部门应对各种应急突发事件。

应急部门应满足处理各用户单位突发停电事故和临时停电检修任务的需要。

安排专职人员和车辆，统一管理统一调配，全天候值守。

8、组织结构3、变压器各分接开关位置的变比测试。

（测量误差±5% —±1%）4、变压器油的击穿电压试验（此项进行5次取其平均值）5、变压器耐压试验（要求打压工频电压30KV,1分钟）。

6、变压器试验周期为1年一次。

二：电力电缆试验，具体项目有：1、绝缘电阻的测量。

在直流耐压试验之前进行。

相间绝缘，用2500V摇表摇测1分钟。

2、工频电压的试验，试验电压为28KV,每10KV做记录，升至28KV,加压时间15min,不击穿，泄漏电流50/uA以下。

10k V负荷开关柜及组合电器预防性试验作业指导书QB 虎牌电务企业标准10kV~35KV负荷开关柜及组合电器预防性试验作业指导书2011-07发布2011-08实施前言预防性试验是及时发现电力设备缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是电力设备运行和维护工作中必不可少的一个重要环节。

为了强化一次设备预防性试验工作，规范预防性试验现场作业，虎牌电务（杭州）有限公司总工办组织编制预防性试验标准化作业指导书，指导各分公司班组开展预防性试验工作。

作业指导书的编写在参照国家标准、行业标准及相关的技术规范、规定的基础上，充分考虑了电务公司客户的实际情况。

本作业指导书对10k~35KVV负荷开关柜及组合电器（包括负荷开关、干式电流互感器、电磁式电压互感器、氧化锌避雷器、电力电缆）的预防性试验工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV~35KV负荷开关柜及组合电器的预防性试验工作。

本作业指导书由电务公司（杭州）有限公司总工办提出、归口并解释。

本作业指导书起草单位：虎牌电务（杭州）有限公司总工办本作业指导书起草人：章尧训、渠慎安、张明会目次1 范围 (4)2 规范性引用文件 (4)3 支持文件 (4)4 术语和定义 (4)5 安全及预控措施 (4)6 作业准备 (6)7 作业周期 (7)8 工期定额 (10)9 设备主要参数 (10)10 作业流程 (11)11 作业项目、工艺要求和质量标准 (11)12 作业中可能出现的主要异常现象及对策 (21)13 作业后的验收与交接 (23)附录 10kV 负荷开关柜及组合电器试验记录 (24)1 范围本作业指导书适用于10kV ~35KV负荷开关柜及组合电器（包括负荷开关、干式电流互感器、电磁式电压互感器、氧化锌避雷器、电力电缆）的预防性试验（电气部分）工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

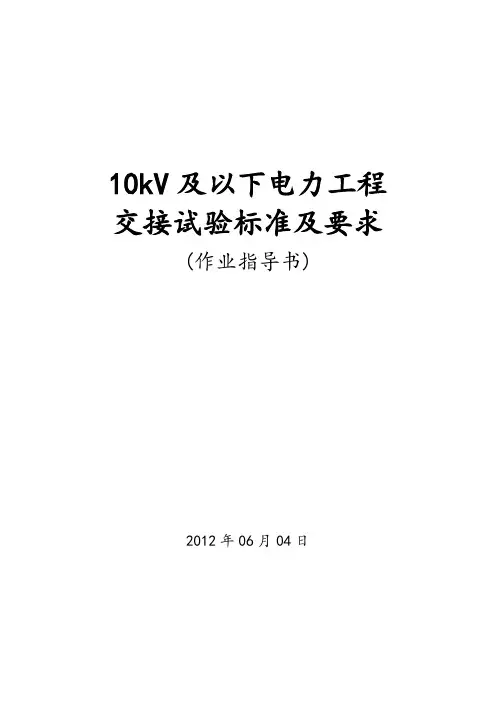

10kV及以下电力工程交接试验标准及要求(作业指导书)2012年06月04日试验目录第一部分：变压器试验1．变压器极性试验（试验仪器：变比自动测试仪）变比自动测试仪会能自动检测变压器接线方式，一般11代表D,yn11，12代表Y,ynO 等。

说明：三相配电变压器的联结组标号常用为 Dyn11、Yyn0，宜选用 Dyn112．变压器变比试验（试验仪器：变比自动测试仪）1）接线方法：变比自动测试仪一般为高、低压各三条线（黄、绿、红三色），按色相接线，高压：黄、绿、红对应高压侧的A 、B 、C 三相，低压：黄、绿、红对应低压侧的a 、b 、c 三相。

2）试验标准及计算方法 试验标准1 电压等级在35kV 以下，电压比小于3的变压器电压比允许偏差不超过±1%2 其他所有变压器额定分接下电压比允许偏差不超过±0.5%；3 其它分接的电压比应在变压器阻抗电压值(%)的1/10以内，但不得超过±1%。

计算方法（（测量值-标准值）/标准值）*100%说明:试验过程中接线高、低压侧接线不可以反接，防止仪器烧毁。

3．变压器直流电阻试验（试验仪器：变压器直流电阻测试仪）1）接线方法：变压器高压侧一般有多个档位，试验需对其每个档位都进行试验，每个档位一般要测量三个数据（如AB 、BC 、CA ），而低压侧则没有档位的，要测量三个数据（如ao 、bo 、co 或者ab 、bc 、ca ），有些变压器低压侧有两组出线，要对其分别试验（如a1b1、b1c1、c1a1及a2b2、b2c2、c2a2）具体视现场实际而定。

2）试验标准a.1600kVA 以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的 2％，无中性点引出的绕组，线间差别不应大于三相平均值的 1％b.1600kVA 及以下的变压器，相间差别一般不大于三相平均值的 4％，线间差别一般不大于三相平均值的 2％c.与以前相同部位测得值比较，其变化不应大于 2％）3）变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于 2%；不同温度下电阻值按照下式换算：R2=R1(T+t2)／( T+t1)式中 R1、R2——分别为温度在t1、t2时的电阻值； T ——计算用常数，铜导线取235，铝导线取225。

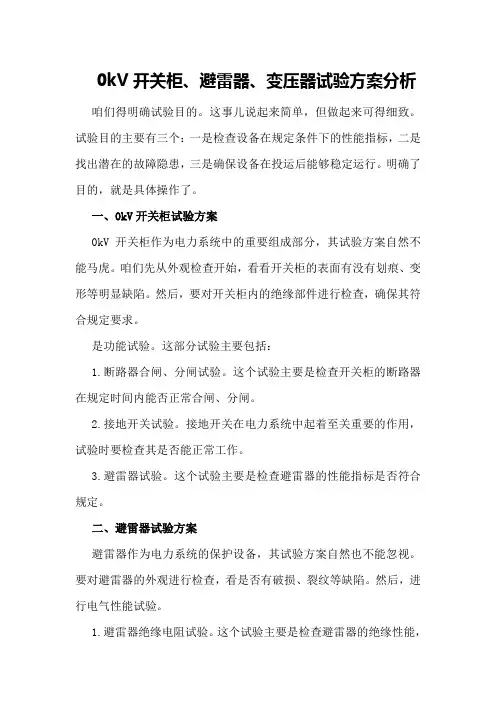

0kV开关柜、避雷器、变压器试验方案分析咱们得明确试验目的。

这事儿说起来简单，但做起来可得细致。

试验目的主要有三个：一是检查设备在规定条件下的性能指标，二是找出潜在的故障隐患，三是确保设备在投运后能够稳定运行。

明确了目的，就是具体操作了。

一、0kV开关柜试验方案0kV开关柜作为电力系统中的重要组成部分，其试验方案自然不能马虎。

咱们先从外观检查开始，看看开关柜的表面有没有划痕、变形等明显缺陷。

然后，要对开关柜内的绝缘部件进行检查，确保其符合规定要求。

是功能试验。

这部分试验主要包括：1.断路器合闸、分闸试验。

这个试验主要是检查开关柜的断路器在规定时间内能否正常合闸、分闸。

2.接地开关试验。

接地开关在电力系统中起着至关重要的作用，试验时要检查其是否能正常工作。

3.避雷器试验。

这个试验主要是检查避雷器的性能指标是否符合规定。

二、避雷器试验方案避雷器作为电力系统的保护设备，其试验方案自然也不能忽视。

要对避雷器的外观进行检查，看是否有破损、裂纹等缺陷。

然后，进行电气性能试验。

1.避雷器绝缘电阻试验。

这个试验主要是检查避雷器的绝缘性能，确保其在规定电压下能够正常工作。

2.避雷器泄露电流试验。

这个试验主要是检查避雷器的泄露电流是否在规定范围内。

3.避雷器保护水平试验。

这个试验主要是检查避雷器的保护水平是否符合规定。

三、变压器试验方案变压器作为电力系统中的能量转换设备，其试验方案同样重要。

是外观检查，看变压器的外观是否有破损、变形等缺陷。

是电气性能试验：1.变压器绝缘电阻试验。

这个试验主要是检查变压器的绝缘性能，确保其在规定电压下能够正常工作。

2.变压器泄露电流试验。

这个试验主要是检查变压器的泄露电流是否在规定范围内。

3.变压器负载试验。

这个试验主要是检查变压器的负载能力是否符合规定。

4.变压器短路试验。

这个试验主要是检查变压器的短路性能，确保其在短路故障时能够正常工作。

1.确保试验设备的精度和可靠性。

试验设备是试验结果准确性的关键，所以要定期对试验设备进行校验。

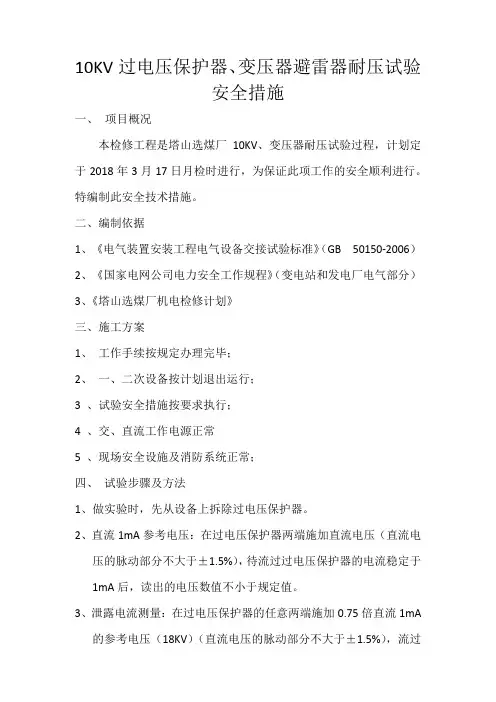

10KV过电压保护器、变压器避雷器耐压试验安全措施一、项目概况本检修工程是塔山选煤厂10KV、变压器耐压试验过程，计划定于2018年3月17日月检时进行，为保证此项工作的安全顺利进行。

特编制此安全技术措施。

二、编制依据1、《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）2、《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）3、《塔山选煤厂机电检修计划》三、施工方案1、工作手续按规定办理完毕；2、一、二次设备按计划退出运行；3 、试验安全措施按要求执行；4 、交、直流工作电源正常5 、现场安全设施及消防系统正常；四、试验步骤及方法1、做实验时，先从设备上拆除过电压保护器。

2、直流1mA参考电压：在过电压保护器两端施加直流电压（直流电压的脉动部分不大于±1.5%），待流过过电压保护器的电流稳定于1mA后，读出的电压数值不小于规定值。

3、泄露电流测量：在过电压保护器的任意两端施加0.75倍直流1mA的参考电压（18KV）（直流电压的脉动部分不大于±1.5%），流过避雷器的电流不大于50μA。

4、无间隙避雷器不允许做工频电压放电试验。

如现场条件不具备，可根据厂家要求执行。

四、安全措施一、防火措施1、每个现场放置5公斤干粉灭火器2个。

2、施工期间，必须有一名现场负责人指挥，搞好安全防火工作。

3、用过的棉纱、布头、毛巾等必须存放在指定的容器内，不准乱扔、乱放。

4、施工现场严禁吸烟。

5、消防器具和管理由专人负责。

二、安全措施1、参加现场本工程施工人员必须坚持“安全第一，预防为主”的方针，建立、健全岗位责任制，增加员工的安全意识。

结合施工部位及施工内容认真做好安全交底工作，并且施工责任人监督施工班组认真执行。

2、现场临时用电，必须符合施工现场的有关规定，在施工过程中要采取有效措施，保证用电及机具的操作安全。

3、洗煤厂必须派专人现场盯岗，准备工作不完善，安检员不准通知开工。

重庆绿色智能技术研究院10KV变电所预防性试验电气试验施工方案编制：审核：批准：二零一六年一月目录一.工作任务概况二.试验人员及试验设备准备三.试验准备四.试验进度计划五.技安措施及注意点一、工作任务概况1.1．重庆绿色智能技术研究院10KV变电所预防性试验，总容量为 8850kVA+60kVA，其1*1600kVA+5*1250kVA+1*1000kVA+2*30kVA 共变压器9台，10kV高压开关柜22台，开关及保护16套，10KV 电力电缆13根，10KV电压互感器2只，少油开关检测1只，高压避雷器21只，接地电网7处等。

本次停电计划为一天，电气试验施工周期为一天，施工完成1#、2#线主变、开关、电缆试验及所有保护校验工作（包括清扫），当天下午恢复送电。

1.2．本计划编制依据1.2.1．《电气设备预防性试验规程》（DL/T596-1996）1.2.2．《重庆市电力设备交接和预防性试验规程》二．试验人员及试验设备配备2．1．试验人员2.1.1．试验班班长（现场负责人）2.1.2．试验班组成员：2.2．试验设备2.2.1．电试设备：YSKS3/JD交流耐压控制箱、试验变压器3KVA/5KVA、变压比自动测试仪、变压器直流电阻测试仪、氧化锌避雷器测试仪、直流泄露测试仪、高压电子兆欧表2.2.2．开关试验设备：KZY-3/ZKC-1 型开关特性测试仪、回路电阻自动测试仪、2.2.3．继电保护试验设备：AD310B/单相继电保护试验仪、JZS-2继电器综合测试仪、大电流发生器、3KVA/5KVA调压器三、试验准备3.1．安全、技术准备3.1.1．由试验班班长会同技术负责人察看现场编制作业计划书，开出（变电第一或第二种工作票）报主管部门审批以后执行3.1.2．根据作业计划书及业主要求和现场实际情况对试验班组人员进行安全技术交底3.1.3．根据现场具体情况，合理布置现场人员工作3.1.4．察看现场安全工器具情况（应满足工作票安全措施要求所需安全工器具，如有损坏或不全应另带）四．试验进度计划一．试验进度计划*试验日期为月日当天月日上午1．开具变电第一种工作票审核并送至试验现场（用户变电所值班负责人或许可人填写）2016年 /2．试验人员到现场开开工会、分工并做好准备工作2016年 / 7：45----8：00*用户值班人员应在此时间前将柜进线开关断开使设备停运并做好安措、技措。

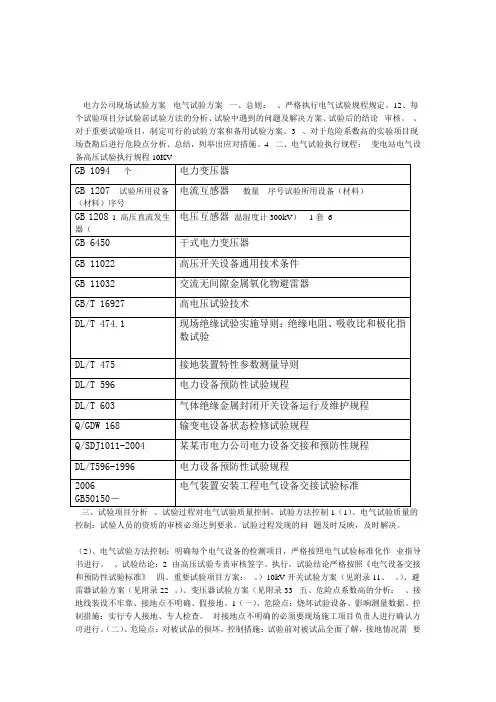

电力公司现场试验方案电气试验方案一、总则：、严格执行电气试验规程规定。

12、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。

、对于重要试验项目，制定可行的试验方案和备用试验方案。

3、对于危险系数高的实验项目现场查勘后进行危险点分析、总结，列举出应对措施。

4二、电气试验执行规程：变电站电气设备高压试验执行规程10KV三、试验项目分析、试验过程对电气试验质量控制，试验方法控制1（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。

（2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行。

、试验结论：2由高压试验专责审核签字。

执行，试验结论严格按照《电气设备交接和预防性试验标准》四、重要试验项目方案：。

）10kV开关试验方案（见附录11、。

）、避雷器试验方案（见附录22。

）、变压器试验方案（见附录33五、危险点系数高的分析：、接地线装设不牢靠、接地点不明确、假接地。

1（一）、危险点：烧坏试验设备、影响测量数据。

控制措施：实行专人接地、专人检查。

对接地点不明确的必须要现场施工项目负责人进行确认方可进行。

（二）、危险点：对被试品的损坏。

控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。

（三）、危险点：试验为完成地线拆除。

控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。

、耐压试验电压高，现场施工人员多，现场试验员多。

2危险点：现场耐压试验电压高、人员多，现场试验员多，容易发生人员触电事故。

控制措施：杜绝非试验人员参与高压试验。

耐压试验区域广选择施工人员撤出后再进行升压。

现场所有的试验人员在耐压时由试验负责人统一指挥。

、现场试验需要拆除接线，接线回复状况；现场进行情况。

3危险点：PT、CT二次线的接线不明确试验时烧坏设备，PT、CT试验拆除未回复和短接线未拆除投运时设备烧坏。

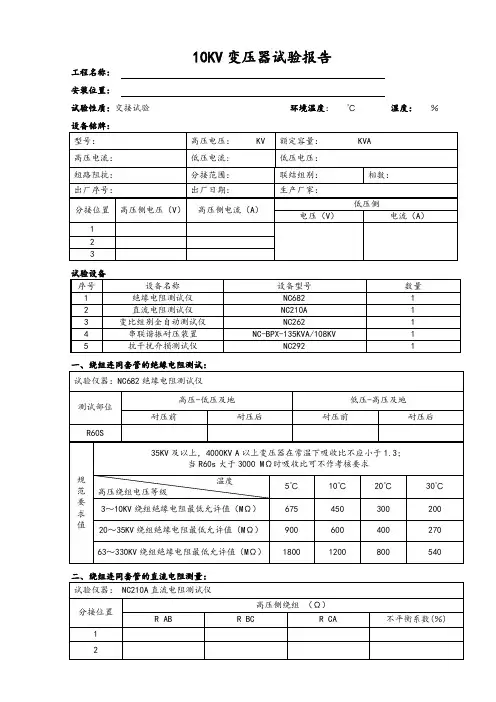

10KV变压器试验报告
工程名称：
安装位置：
试验性质：交接试验环境温度：℃湿度：％
七、试验结果：
符合：《GB50150-2016 电气装置安装工程电气设备交接试验标准》要求试验结论：
试验人员：
试验日期：
10KV氧化物避雷器试验报告
工程名称：
安装位置：
试验性质：交接试验环境温度：℃湿度：％
试验设备：
一、避雷器绝缘电阻测量：
二、避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流测量：
三、放电计数器动作情况及监视电流表指示检查：
四、试验结果：
符合：GB 50150-2016《电气安装工程电气设备交接试验标准》要求
试验结论：
试验人员：
试验日期：。

10KV变电所预防性试验电气试验施工方案第一章引言1.1项目背景根据国家电网公司的要求，为确保变电所的安全运行和减少事故发生的风险，必须定期进行预防性试验。

本施工方案旨在提供一系列电气试验的施工方案，以确保变电所设备的性能和安全性。

1.2施工目标本施工方案的目标是进行变电所设备的预防性电气试验，包括高压开关设备、变压器、断路器等，以确认其正常运行和安全性，发现潜在问题，并及时进行修复和维护。

第二章试验方案2.1试验内容本试验包括但不限于以下内容：-变压器绕组绝缘电阻测试-断路器的动态和定值特性试验-避雷器的电气绝缘水平试验-继电保护设备的校验和测试-断路器的绝缘电阻测试-高压开关设备的全功能试验2.2试验仪器和设备为进行以上试验，必须准备以下仪器和设备：-绝缘电阻测试仪-动态特性试验仪-天兆绝缘电阻测试仪-三相继电保护测试仪-高压开关设备试验仪第三章施工准备3.1施工前检查在试验开始前，应进行设备的检查和清洁，确保设备表面无腐蚀、漏油和其他损坏。

如发现问题，应进行及时修复。

3.2试验人员培训试验人员必须具备相关的电气试验知识和技能，熟悉试验仪器和设备的操作方法，并了解变电所设备的特性和工作原理。

3.3试验仪器校验试验仪器的准确性是保证试验结果准确性的前提。

在施工前，应对试验仪器进行校验和检测，确保其性能良好。

第四章施工步骤4.1试验设备安装根据试验方案的要求，安装绝缘电阻测试仪、动态特性试验仪、天兆绝缘电阻测试仪、三相继电保护测试仪和高压开关设备试验仪。

4.2试验参数设置根据试验方案的要求，设置试验仪器的参数，包括电流值、电压值、时间等，以确保试验过程和结果符合要求。

4.3进行试验按照试验顺序和方法，依次进行变压器绕组绝缘电阻测试、断路器的动态和定值特性试验、避雷器的电气绝缘水平试验、继电保护设备的校验和测试、断路器的绝缘电阻测试，以及高压开关设备的全功能试验。

4.4数据记录和分析在试验过程中，及时记录试验数据，并进行分析。

目次1 范围 (2)2 规范性引用文件 (2)3 支持文件 (2)4 术语和定义 (2)5 安全及预控措施 (2)6 作业准备 (4)7 作业周期 (5)8 工期定额 (8)9 设备主要参数 (8)10 作业流程 (9)11 作业项目、工艺要求和质量标准 (9)12 作业中可能出现的主要异常现象及对策 (19)13 作业后的验收与交接 (21)附录 10kV 负荷开关柜及组合电器试验记录 (22)1 范围本作业指导书适用于10kV ~35KV负荷开关柜及组合电器（包括负荷开关、干式电流互感器、电磁式电压互感器、氧化锌避雷器、电力电缆）的预防性试验（电气部分）工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB11032-2000 交流无间隔金属氧化物避雷器GB50150-2006 电气装置安装工程电气设备交接试验标准DL408-1991 电业安全工作规程（发电厂和变电站电气部分）DL409-1991 电业安全工作规程（电力线路部分）DL/T 474.4-2006 现场绝缘试验实施导则第 4 部分:交流耐压试验DL/T 474.5-2006 现场绝缘试验实施导则第 5 部分:避雷器试验DL/T 664-2008 带电设备红外诊断应用规范Q/CSG 1 0004-2004 电气工作票技术规范（发电、变电部分）Q/CSG 1 0005-2004 电气工作票技术规范（线路部分）Q/CSG 1 0007-2004 电力设备预防性试验规程3 支持文件负荷开关柜及组合电器使用说明书负荷开关柜及组合电器出厂试验报告负荷开关柜及组合电器（包括负荷开关、干式电流互感器、电磁式电压互感器、氧化锌避雷器、电力电缆）交接试验报告历次试验报告安全生产风险管理体系4 术语和定义4.1 预防性试验：为了发现运行中设备的隐患，预防事故发生或设备损坏，对设备进行的检查、或监测，也包括取油样或气样进行的试验。

常；
清电源侧和
出线侧；
1 准备
2、直流流模块 出线侧
2、 检查接线无误后合上微断，在线轴上测量电压；
电源
输出正常，正 2、直流输出电
3、 将直流模块输出微断断开，给模块送电；
负正确
源分清正负
4、 在模块输出微断上口测量直流输出电压；
1、检查测量各电源回路相间，相对地，正与负，正与
1、检查柜顶小
低，负与地，交流与直流之间确定无短路，接地现 1、电源的源头 母线是否紧
辅 明 2、打开检修灯开关，灯亮，关上，灯灭；
1、灯正常亮； 被护线板挤
助 除 1、 启动控制器，加热板开始加热；
2、控制器启停 破接地；
回
2、用测温枪测试加热板，判断加热板是否热；
3
路 湿 3、 加热板热后，停止控制器，加热板停止加热；
正常，加热板 2、采集不到温
加热正常
度察看传感
试 烟 1、 手动按感烟器上的黑色试验按钮，感烟器报警， 3、报警正常， 器线，LLL 断
模拟送电 试验变压器，隔离防护设备；
2/ 8
其他
手柄，转运小车，试验记录，不合格项记录，标识等
5.2、试验步骤（在状态标示卡进行一栏划“√”）
序 试验 号 项目
试验内容
试验 标准
注意事项
1、 接三相电源：先断掉配电箱的微断，将零线接到
1、电源电压正 1、接电源时分
零排上，再将三相电源线接到配电箱的电源微断
护
的电流连
内进行查看。
片、接线盒
恢复到位；
1、 检查 PT 的型号，组号，二次接线是否正确，计量
PT
线是否需要倒相。
手
1、 检查电度表

一厂10KV 高压配开关柜变压器 NO.
1．导电回路电阻（周期一年）
2．开关机械特性（周期三年）
3.断路器主回路对地、断口及相间交流耐压（周期三年）
4.断路器绝缘电阻(≥300MΩ)（周期一年）
5.分合闸电磁铁线圈的直流电阻、绝缘电阻（周期一年）
6..断路器动触头上软连接夹片有无松动（周期一年）
7. 辅助回路和控制回路交流耐压（周期一年）
1）辅助回路和控制回路交流耐压试验: 使用2500V摇表时间1分钟（周期一年）结论: 2）二次回路绝缘（技术要求≥10 MΩ）
二、保护装置型号：厂家：
（周期一年）
（周期一年）
五、带电显示装置试验型号：
1.感应电压试验（周期一年）
2.清晰度检查（周期一年）：
六、摇测高压柜对地绝缘电阻：（周期一年）
七、电流互感器
1.一次、二次交流耐压及及绝缘电阻（周期三年）
2. 电流互感器绝缘电阻(≥1000MΩ) （周期一年）
八、高压柜内绝缘子绝缘电阻（≥500MΩ）（周期一年）
九、高压电缆（周期耐压三年、绝缘一年）
十、变压器预防性试验记录
1.设备双重名称:
2.铭牌：
3.试验数据
1）绕组直流电阻（周期一年）
5）变压器散热风机二次回路绝缘（≥1MΩ,2500V摇表）：结论: 环境温度：湿度：试验人：
试验日期：审核人：车间负责人：。

10kV变压器运行试验方案1. 背景在电力系统中，变压器是一个重要的设备，用于将电能从一个电压等级转换到另一个电压等级。

为了确保变压器的正常运行和性能可靠，需要进行变压器运行试验。

2. 目的本文档旨在制定一份完整的10kV变压器运行试验方案，包括试验方法、试验参数和试验条件等。

通过运行试验，可以验证变压器的技术指标是否符合要求，以及是否满足相关标准和规范的要求。

3. 试验方法本试验方案采用以下方法进行变压器运行试验：3.1 加载试验加载试验是变压器运行试验的基本内容之一。

在加载试验中，将逐步加大变压器的负载，观察和记录变压器的电压、电流、温度等参数变化，以评价其负载能力和热稳定性。

3.2 短时运行试验短时运行试验是为了评估变压器的长期负载能力而进行的试验。

在短时运行试验中，将变压器加大负载，使其在一定时间内达到额定负载水平，观察和记录变压器的温升情况，以评价其热稳定性和温升特性。

3.3 电压变比试验电压变比试验是为了检验变压器的电压变比是否满足要求而进行的试验。

通过在变压器的一侧施加额定电压，然后测量变压器的另一侧的电压，以验证其电压变比。

4. 试验参数本试验方案的试验参数如下：- 负载试验：逐步增加负载并记录电压、电流、温度等参数变化情况。

- 短时运行试验：在一定时间内使变压器达到额定负载，并记录温升情况。

- 电压变比试验：在变压器的一侧施加额定电压，然后测量另一侧的电压。

5. 试验条件本试验方案的试验条件如下：- 试验设备：10kV变压器、电压表、电流表、温度计等。

- 试验环境：室温（25°C）、无明火、无腐蚀性气体。

- 试验时间：根据试验需要确定具体的试验时间。

6. 安全措施在进行变压器运行试验时，需要采取以下安全措施：- 严格按照试验操作规程进行试验。

- 确保试验设备的安全可靠，防止触电和其他事故的发生。

- 防止试验现场有明火和腐蚀性气体，确保试验环境安全。

- 在试验过程中注意观察变压器的运行情况，及时处理异常情况。

工程编号：重庆绿色智能技术研究院10KV 变电所预防性试验电气试验施工方案编制：审核：批准：二零一六年一月目录一 .工作任务概略二.试验人员及试验设施准备三 .试验准备四 .试验进度计划五 .技安举措及注意点一、工作任务概略1.1 ．重庆绿色智能技术研究院10KV 变电所预防性试验，总容量为 8850kVA+60kVA ，其1*1600kVA+5*1250kVA+1*1000kVA+2*30kVA共变压器 9 台，10kV 高压开关柜 22台，开关及保护 16 套， 10KV 电力电缆13根， 10KV 电压互感器 2 只，少油开关检测 1 只，高压避雷器21只，接地电网7 处等。

本次停电计划为一天，电气试验施工周期为一天，施工达成1# 、2# 线主变、开关、电缆试验及全部保护校验工作（包含打扫），当日下午恢复送电。

．本计划编制依照1.2.1 ．《电气设施预防性试验规程》（DL/T596-1996）1.2.2 ．《重庆市电力设施交接和预防性试验规程》二．试验人员及试验设施装备2． 1．试验人员2.1.1 ．试验班班长（现场负责人）2.1.2 ．试验班构成员：2.2 ．试验设施．电试设施：YSKS3/JD沟通耐压控制箱、试验变压器3KVA/5KVA 、变压比自动测试仪、变压器直流电阻测试仪、氧化锌避雷器测试仪、直流泄漏测试仪、高压电子兆欧表2.2.2 ．开关试验设施： KZY-3/ZKC-1型开关特征测试仪、回路电阻自动测试仪、2.2.3 ．继电保护试验设施：AD310B/ 单接踵电保护试验仪、JZS-2继电器综合测试仪、大电流发生器、3KVA/5KVA调压器三、试验准备3.1 ．安全、技术准备3.1.1 ．由试验班班长会同技术负责人观察现场编制作业计划书，开出（变电第一或第二种工作票）报主管部门审批此后履行3.1.2 ．依据作业计划书及业主要乞降现场实质状况对试验班组人员进行安全技术交底3.1.3 ．依据现场详细状况，合理部署现场人职工作3.1.4 ．观察现场安全工用具状况（应知足工作票安全举措要求所需安全工用具，若有破坏或不全应另带）四．试验进度计划一．试验进度计划*试验日期为月日当日月日上午1．开具变电第一种工作票审查并送至试验现场（用户变电所值班负责人也允许人填写）2016 年/2．试验人员到现场开动工会、分工并做好准备工作2016 年/7： 45----8：00*用户值班人员应在此时间前将柜进线开关断开使设施停运并做好安措、技措。

10KV电压配电柜试验方案1 试验标准试验标准依据《电气装置安装工程电气设备交接试验标准》（GB50150-91）及厂家技术文档。

2 电压配电装置试验所有二次回路耐受1000VAC电压一分钟通过；电气组件用500V 兆欧表测试，绝缘电阻大于5MΩ。

2.1 电流互感器试验2.1.1测量绕组的绝缘电阻使用5000V兆欧表测量互感器一次侧绝缘电阻，不低于2000 MΩ，使用1000V兆欧表测量二次侧绝缘电阻，不低于100 MΩ。

2.1.2检查互感器的极性用电池和指针万用表判断互感器极性，同名端极性一致。

2.1.3检查互感器的变比用全自动变比测试仪检查变比与标称相符。

2.1.4测量电流互感器的励磁特性曲线用伏安特性测试仪对二次主绕组加电流，测量并记录电流电压关系，直至电流饱和。

2.1.5互感器绕组的交流耐压试验电流互感器的一次绕组的耐压试验标准为出厂试验电压的80%，历时1min，无闪络及击穿现象。

试验时，非被试绕组短路接地。

2.2 电压互感器试验2.2.1测量绕组的绝缘电阻使用兆欧表测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻，测得值与出厂试验值比较，无明显差别。

2.2.2检查互感器的极性使用电池、指针式万用表检查互感器极性，与铭牌上的标记和外壳上的符号相符。

2.2.3测量一次绕组的直流电阻使用直流电阻测试仪测量互感器一次绕组的直流电阻值，测得值与出厂值比较或同批互感器测得值比较，无明显差别。

2.2.4检查互感器的变比用ZBC-I变比测试仪，检查互感器一次绕组对各二次绕组的变比，与铭牌值相符。

2.2.5绕组的交流耐压试验电流互感器的一次绕组的耐压试验标准为出厂试验电压的80%，历时1min，无闪络及击穿现象。

试验时，非被试绕组短路接地。

2.2.6测量空载电流和励磁特性使用伏安特性测试仪对二次主绕组加电流，测量并记录电流电压关系，直至电流饱和。

2.3 避雷器试验2.3.1测量避雷器的绝缘电阻用2500V兆欧表测试避雷器的绝缘电阻，测得值与出厂试验值比较，应无明显差别。

10KV过电压保护器、变压器避雷器耐压试验安全措施一、项目概况本检修工程是塔山选煤厂10KV、变压器耐压试验过程，计划定于2018年3月17日月检时进行，为保证此项工作的安全顺利进行。

特编制此安全技术措施。

二、编制依据1、《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）2、《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）3、《塔山选煤厂机电检修计划》三、施工方案1、工作手续按规定办理完毕；2、一、二次设备按计划退出运行；3 、试验安全措施按要求执行；4 、交、直流工作电源正常5 、现场安全设施及消防系统正常；四、试验步骤及方法1、做实验时，先从设备上拆除过电压保护器。

2、直流1mA参考电压：在过电压保护器两端施加直流电压（直流电压的脉动部分不大于±1.5%），待流过过电压保护器的电流稳定于1mA后，读出的电压数值不小于规定值。

3、泄露电流测量：在过电压保护器的任意两端施加0.75倍直流1mA的参考电压（18KV）（直流电压的脉动部分不大于±1.5%），流过避雷器的电流不大于50μA。

4、无间隙避雷器不允许做工频电压放电试验。

如现场条件不具备，可根据厂家要求执行。

四、安全措施一、防火措施1、每个现场放置5公斤干粉灭火器2个。

2、施工期间，必须有一名现场负责人指挥，搞好安全防火工作。

3、用过的棉纱、布头、毛巾等必须存放在指定的容器内，不准乱扔、乱放。

4、施工现场严禁吸烟。

5、消防器具和管理由专人负责。

二、安全措施1、参加现场本工程施工人员必须坚持“安全第一，预防为主”的方针，建立、健全岗位责任制，增加员工的安全意识。

结合施工部位及施工内容认真做好安全交底工作，并且施工责任人监督施工班组认真执行。

2、现场临时用电，必须符合施工现场的有关规定，在施工过程中要采取有效措施，保证用电及机具的操作安全。

3、洗煤厂必须派专人现场盯岗，准备工作不完善，安检员不准通知开工。
