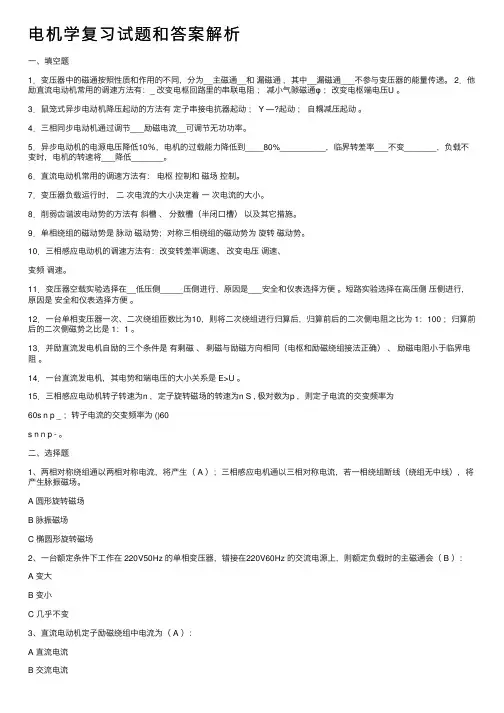

电机学复习试题和答案解析⼀、填空题1．变压器中的磁通按照性质和作⽤的不同，分为__主磁通__和漏磁通，其中__漏磁通___不参与变压器的能量传递。
2．他励直流电动机常⽤的调速⽅法有：_ 改变电枢回路⾥的串联电阻；减⼩⽓隙磁通φ；改变电枢端电压U 。
3．⿏笼式异步电动机降压起动的⽅法有定⼦串接电抗器起动； Y —?起动；⾃耦减压起动。
4．三相同步电动机通过调节___励磁电流__可调节⽆功功率。
5．异步电动机的电源电压降低10％，电机的过载能⼒降低到____80%__________，临界转差率___不变_______，负载不变时，电机的转速将___降低_______。
6．直流电动机常⽤的调速⽅法有：电枢控制和磁场控制。
7．变压器负载运⾏时，⼆次电流的⼤⼩决定着⼀次电流的⼤⼩。
8．削弱齿谐波电动势的⽅法有斜槽、分数槽（半闭⼝槽）以及其它措施。
9．单相绕组的磁动势是脉动磁动势；对称三相绕组的磁动势为旋转磁动势。
10．三相感应电动机的调速⽅法有：改变转差率调速、改变电压调速、变频调速。
11．变压器空载实验选择在__低压侧_____压侧进⾏，原因是___安全和仪表选择⽅便。
短路实验选择在⾼压侧压侧进⾏，原因是安全和仪表选择⽅便。
12．⼀台单相变压器⼀次、⼆次绕组匝数⽐为10，则将⼆次绕组进⾏归算后，归算前后的⼆次侧电阻之⽐为 1：100 ；归算前后的⼆次侧磁势之⽐是 1：1 。
13．并励直流发电机⾃励的三个条件是有剩磁、剩磁与励磁⽅向相同（电枢和励磁绕组接法正确）、励磁电阻⼩于临界电阻。
14．⼀台直流发电机，其电势和端电压的⼤⼩关系是 E>U 。
15．三相感应电动机转⼦转速为n ，定⼦旋转磁场的转速为n S , 极对数为p ，则定⼦电流的交变频率为60s n p _ ；转⼦电流的交变频率为 ()60s n n p - 。
⼆、选择题1、两相对称绕组通以两相对称电流，将产⽣（ A ）；三相感应电机通以三相对称电流，若⼀相绕组断线（绕组⽆中线），将产⽣脉振磁场。

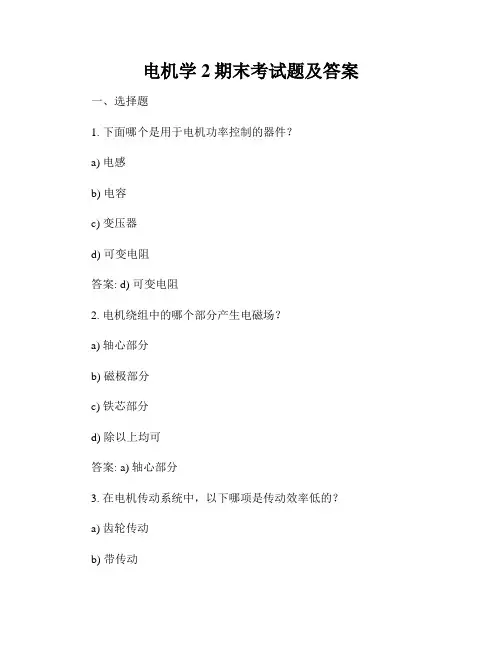

电机学2期末考试题及答案一、选择题1. 下面哪个是用于电机功率控制的器件？a) 电感b) 电容c) 变压器d) 可变电阻答案: d) 可变电阻2. 电机绕组中的哪个部分产生电磁场？a) 轴心部分b) 磁极部分c) 铁芯部分d) 除以上均可答案: a) 轴心部分3. 在电机传动系统中，以下哪项是传动效率低的？a) 齿轮传动b) 带传动c) 摩擦传动d) 锥齿轮传动答案: c) 摩擦传动4. 三相异步电动机的主要运行方式是基于哪个原理？a) 电磁感应b) 电磁吸引力c) 电磁感应和电磁吸引力d) 磁场旋转答案: a) 电磁感应5. 电机启动时为了减少启动电流，常会采用什么方法？a) 降低电源电压b) 提高电机电阻c) 降低电机电阻d) 增加电源电压答案: a) 降低电源电压二、填空题1. 在电机运行时，若电源电压为220V，电机绕组阻抗为5欧姆，根据欧姆定律可推导出电流为______A。
答案: 44A2. 电机的效率计算公式为输出功率除以______。
答案: 输入功率3. 在电机传动系统中，带传动常用的传动元件是______。
答案: 带轮4. 三相异步电动机转速公式为转速（rpm）= 120 * ______ / 匝数。
答案: 频率5. 为了保护电机不受过载损坏，在电机中通常会安装______。
答案: 过载保护器三、简答题1. 请简要描述直流电动机的构造和工作原理。
直流电动机由电枢和磁极构成。
电枢由绕组和电刷组成，绕组包裹在磁芯上，磁芯产生一个恒定的磁场。
当外部电源施加到电枢上，电流通过绕组产生一定的磁力，与磁场作用产生力矩，使电枢开始旋转。
旋转过程中，电刷与电枢绕组接触，通过不断地改变电源极性，使电流方向不变，使电枢继续旋转。
2. 请简要介绍电机传动系统中的几种传动方式。
电机传动系统中常见的几种传动方式包括齿轮传动、带传动、链传动和摩擦传动。
齿轮传动：通过齿轮配对，将电机输出的速度和扭矩传递到驱动装置上。
第一篇思考题1-3直流电机电枢绕组只要一个线圈即可运行,为什么要用许多线圈串联组成?线圈越多越好吗?答:单个线圈的电动势、电磁转矩纹波太大,多个线圈串联可以对电动势、电磁转矩起平滑作用。
但也不是越多越好。
因为多到一定程度后,纹波已经很小,无必要再增加,另外空间也限制进一步紧夹。
1-6直流发电机中产生电磁转矩吗?直流电动机中产生感应电动势吗?答:都会。
1-9在换向器上,电枢正常应当放在什么位置上?为什么?物理中性线和几何中性线是一回事吗?答:正常放在几何中性线上。
因为空载时,换向器在几何中性线上的导体处的磁场为零,利于换向。
物理中性线和几何中性线不是一回事。
几何中性线是固定的,而物理中性线是指磁场为零的位置,是跟电枢反应有关的。
1-13直流电机的电磁功率是电功率还是机械功率?还称什么功率?答:电磁功率是发电机中转换成电功率的机械功率(但不是全部机械功率,是电动机中转换成机械功率的电功率(但不是全部的电功率,因此又称转换功率。
1-16一台复励直流发电机,在恒速条件下,分别将它作他励、并励、积复励时,比较电压调整率的大小。
为什么励磁方式不同时,电压调整率也不同?答:电压调整率是指在固定转速、固定励磁电阻下,端电压从空载到额定负载的变化百分比。
积复励的电压调整率<他励的<并励的。
不同励磁方式下,电枢电流(电枢反应、电枢电阻压降等对励磁磁场的影响不同,所以电压调整率也不同。
1-17正在运行的并励直流电动机为什么不能断开励磁回路?断开励磁回路后,磁通、电动势、电枢电流和转速将如何变化?起动时,励磁回路断了线,会有什么后果?答:运行中,励磁断开的话,靠一点点剩磁工作,若为轻载,则将飞车;若为重载,则电枢电流、电阻压降大增,将可能烧坏电机(若负载转矩低于此时电机能输出的最大转矩,则将继续运转,并可能烧坏;若负载转矩高于此时电机能输出的最大转矩,则直接停机,电枢处于短路状态,最后可能烧坏。
断开励磁后,磁通减为剩磁,电枢电流大增,电动势有较大幅减小(因电枢电阻压降大增;转速则要看负载情况:轻载转速上升飞车,重载则可能继续运行或停车、并可能烧毁。
一、填空题：（20分每空1分）1、感应电机有三种运行状态，分别为 、 和 。
2、一台隐极式同步发电机，若气隙加大，则同步电抗 ，短路比 ，发电机的稳定性 。
3、一台三相感应电动机，额定转速为1450r/min ，此时转子旋转磁动势相对于定子旋转磁动势的转速为 ，定子旋转磁动势相对于转子的转速为 ，转子旋转磁动势相对于转子的转速 。
4、一台三相感应电动机，若采用星—三角起动，则起动电流为全压起动时的 倍，起动转矩变为全压起动时的 倍。
5、单相绕组通入交流电流所产生的磁动势为 ，其基波磁动势的幅值为 。
6、在谐波磁场中，谐波次数为 次的谐波为齿谐波，消除齿谐波的最有效方法是 。
7、并网运行的同步发电机过励时，直轴电枢反应F ad 的性质为 磁。
8、三相同步电动机接至电网上，原来运行在正常励磁状态，若仅减小励磁电流，保持输出有功保持不变，则电动机在 （过励或欠励）状态下运行，电动机将吸收 （超前或滞后）的无功功率。
9、三相绕线式感应电动机转子电阻R 2=0.25Ω，当带恒转矩负载运行于2960r/min ，若要将转子转速降低为2000r/min, 应在在转子电路中串入电阻阻值为 Ω，运行稳定后电机定子电流 。
（变大、变小、不变）二、选择题：（15分每空1分）1、两相对称绕组中，通入两相对称交流电流其合成基波磁动势为（ ），三相对称绕组中通入不对称三相电流时其合成基波磁动势为（ ）。
A. 圆形旋转磁动势B. 脉振磁动势C. 椭圆形旋转磁动势2、三相感应电动机在恒转矩变频调速时，电机的最大电磁转矩随频率升高而（ ）；在恒功率变频调速时电机最大电磁转矩随频率升高而（ ）。
A. 下降 B. 不变 C. 上升3、一台同步发电机额定负载时增加励磁，则电磁功率（ ），功率角（ ），整步功率系数δd dP e（ ）。
A. 上升 B. 下降 C. 不变4、同步电动机的负载减少时，其转速（ ），功率角（ ）。
A. 上升 B. 下降 C . 不变5、一台并网运行的同步发电机输出功率增加时，则电磁功率（ ），功率角（ ）。
电机学一.单选题（共12题,19.2分）1变压器一次侧阻抗为,二次侧阻抗为,变比为,则折算到二次侧的等效阻抗为( )ABCD正确答案：A2直流电机的电枢绕组采用单叠绕组时,并联支路数( )A、2a=2pB、2a=0.5pC、2a=pD、2a=4p正确答案：A3两台容量不同、变比和连接组别相同的三相变压器并联运行,则变压器所分担的容量之标幺值( )。
A、与短路阻抗成正比B、与短路阻抗成反比C、与短路阻抗标幺值成正比D、与短路阻抗标幺值成反比正确答案：D4由定子对称三相绕组产生的ν次谐波磁动势，旋转速度()。
A、等于零B、是基波磁场转速的1/ν倍C、等于基波磁场转速D、是基波磁场转速的ν倍正确答案：D5变压器在负载运行时,建立主磁通的激磁磁动势是( )。
A、一次绕组产生的磁动势B、二次绕组产生的磁动势C、一次和二次绕组产生的合成磁动势D、以上都不对正确答案：C6欲使变压器的ΔU =0,那么负载性质应为( )A电阻电感性负载B纯电阻负载C纯感性负载D电阻电容性负载正确答案：D7变压器制造时,硅钢片接缝变大,那么此台变压器的励磁电流将( )A减小B不变C增大D不确定正确答案：C8直流电机运行在电动机状态时,其( )A、Ea>UB、Ea=0C、Ea<UD、Ea=U正确答案：C9一台三相感应电动机,其空载转速为730转/分钟,则其极数2p= ( )。
A、2B、4C、6D、8正确答案：B10若他励直流发电机额定点时转速升高20%,则空载时发电机的端电压将升高( )A小于20%B20%C大于20%D40%正确答案：A11直流电机电刷处在几何中性线上,当磁路不饱和时的电枢反应是( )A交轴电枢反应B直轴去磁C交磁和直轴去磁D直轴加磁正确答案：A12当绕线式异步电动机的电源频率和端电压不变,仅在转子回路中串入电阻时,最大转距Tm 和临界转差率sm将( )A、Tm和sm均保持不变B、Tm减小,sm不变C、Tm不变,sm增大D、Tm和sm均增大正确答案：C二.填空题（共19题,30.4分）1变压器的空载试验一般在____侧进行,若一台单相变压器:,进行空载试验时,测得,, ,等值电路中变压器的参数=____、=____。
西安石油大学10级电机学II 复习提纲一、变压器部分1．五条基本定律2. N N N S I =（三相）N N N S U I =（单相）、E 与U1平衡式（主磁通、励磁电流取决于？）；变比怎么算3．方程、等效电路（参数意义）： (P46 2-6、7 计算电压调整率，输入、输出功率和效率) 4．标幺值（特别三相基值，β？知道IN 和β，求负载电流）、实验测参数，在那边做参数就折到了那边，但功率在那边测一样。
5．电压调整率怎么算、效率计算，最大效率发生在？怎么算7.绕组联结图和联结组标号（P76 3-1（a 、b ））8．磁路系统及特点（Yy 联结的三相芯式变压器的主磁通是平顶波）、联结组标号、空载电动势波形（Y ，y 联接的三相组式变压器，外施电压为正弦波，当磁路饱和时，相电势的波形为接近正弦形）9．三相变压器并联运行条件：A. 变比相差小于0.5% B. 短路阻抗标么值略有差别 C. 联结组标号同10．变压器并联运行时负载分配公式一、如果有a 、b 两台变压器要并联运行，已知N a S =30kVA ，ka u =3%，N b S =50kV A ，kb u =5%，则在二次侧带70kV A 的负载，会不会出现过载现象？ 解：::a b ka kb N aN bS S u u S S =70a b S S +=解得a S =35kV A ， b S =35 kV A 因a S >N a S ，故会出现a 变压器过载现象。
二、一台三相变压器，N S =2000kV A ，12/N N U U =1000/400V ，Y ，y 联结，折合到高压侧的每相短路阻抗k Z =0. 15+j0.35Ω，一次绕组接额定电压，二次绕组带星型三相对称负载，每相阻抗为L Z =0.96+j0.48Ω，计算： （1）一、二次电流1I 和2I ； （2）电压调整率。
解：（1）k==2.5'2L L Z k Z = =2.52×（0.96+j0.48）=6+j3 Ω'12I I ===1000/(0.150.35)(63)j j +++=82.4 A'22 2.582.4206I kI ==⨯= A（2）22206383L U I === V222400383100%100% 4.25%400N NU U U U --∆=⨯=⨯=三、某台单相变压器，N S =100kV A ，12/N N U U =6000/230V ，N f =50H z ，k u =5.5%，0p =600W ，kN p =2.1kW 。

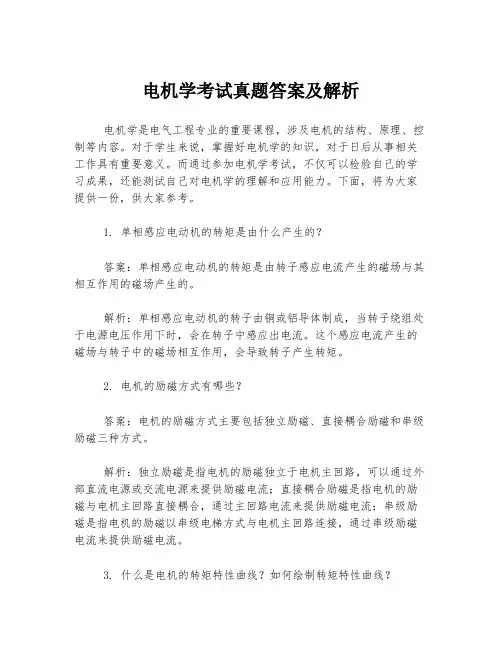

电机学考试真题答案及解析电机学是电气工程专业的重要课程，涉及电机的结构、原理、控制等内容。
对于学生来说，掌握好电机学的知识，对于日后从事相关工作具有重要意义。
而通过参加电机学考试，不仅可以检验自己的学习成果，还能测试自己对电机学的理解和应用能力。
下面，将为大家提供一份，供大家参考。
1. 单相感应电动机的转矩是由什么产生的？答案：单相感应电动机的转矩是由转子感应电流产生的磁场与其相互作用的磁场产生的。
解析：单相感应电动机的转子由铜或铝导体制成，当转子绕组处于电源电压作用下时，会在转子中感应出电流。
这个感应电流产生的磁场与转子中的磁场相互作用，会导致转子产生转矩。
2. 电机的励磁方式有哪些？答案：电机的励磁方式主要包括独立励磁、直接耦合励磁和串级励磁三种方式。
解析：独立励磁是指电机的励磁独立于电机主回路，可以通过外部直流电源或交流电源来提供励磁电流；直接耦合励磁是指电机的励磁与电机主回路直接耦合，通过主回路电流来提供励磁电流；串级励磁是指电机的励磁以串级电梯方式与电机主回路连接，通过串级励磁电流来提供励磁电流。
3. 什么是电机的转矩特性曲线？如何绘制转矩特性曲线？答案：电机的转矩特性曲线是描述电机转矩与转速关系的曲线。
绘制转矩特性曲线的步骤包括选择适当的负载，测量不同负载下的电机转矩和转速，并将得到的数据描绘在坐标系上。
解析：转矩特性曲线一般为转矩（纵轴）与转速（横轴）之间的关系。
通过测量电机在不同负载下的转矩和转速，可以得到一系列的点，将这些点连接起来，就可以得到转矩特性曲线。
4. 为什么在电机中引入换相装置？答案：在电机中引入换相装置是为了实现电机的正常运转。
换相装置可以控制电机继续供电的相位，使得电机能够按照一定的顺序产生磁场，从而实现转矩的产生。
解析：电机的换相装置一般是由机械式切换器或者是电子器件组成，用来控制电机绕组的通断顺序。
通过引入换相装置，可以保证电机绕组在适当的时刻通电，从而实现电机的正常运转。
