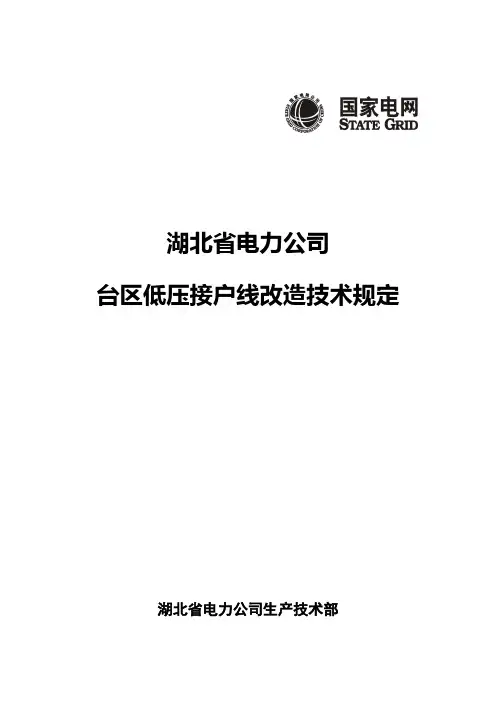

湖北省电力公司台区低压接户线改造技术规定湖北省电力公司生产技术部二〇〇七年八月目录1. 总则 (1)2. 基本要求 (1)3. 导线选型和安装 (2)3.1. 导线选型 (2)3.2. 线缆敷设 (2)4. 金具选型和安装 (4)5. 电缆分接箱的选型和安装 (5)6. 表箱选型及安装 (5)6.1. 表箱选型 (5)6.2. 表箱安装 (6)7. 接地 (6)8. 标识的选用 (7)附录一术语定义 (8)附录二工程示例 (9)编制说明 (14)湖北省电力公司台区低压接户线改造技术规定1.总则1.1.城市配网台区低压接户线改造的目的是为了防范窃电,降低线损,明晰供电范围,减少配电故障。
为了规范改造工作,特制定本技术规定。
1.2.本规定适用于湖北省城市配网台区低压接户线改造工程,是湖北省电力公司所属各地市供电公司制定实施细则的依据。
1.3.本规定是在湖北省电力公司生技部于2005年11月颁发的《湖北省电力公司低压接户线改造的技术原则》的基础上进行修改和补充而成的。
2.基本要求2.1.应优先选择供电量大、线损高、低压配电故障率高、改造工程易实施且降损效果明显,几年内不会拆迁的台区进行。
2.2.低压接户线改造必须符合国家、行业系统的各项相关规定,安全、经济、合理,因地制宜。
2.3.低压接户线改造应规范布线,理清供电公司与用户设备的产权分界点,为降损增效以及防、反窃电工作创造条件。
2.4.改造工程纳入城市配网改造工程管理项目,按城市配网工程管理办法执行。
2.5.改造范围包括低压下杆线、平面线、进户线及表箱四部分,表后线原则上进行整理还原。
计量表计宜同步进行改造。
3.导线选型和安装3.1.导线选型3.1.1.应根据实际居民户数按相应规范进行合理配线,应考虑发展需要和设施标准化,避免重复换线或盲目扩大配线规格。
3.1.2.城市配网供电的中心城区每户按6~8千瓦考虑,远城区按4~6千瓦考虑。
负荷同时系数应结合本地区的负荷实际情况按下杆线、平面线、进户线和表前线分段选取。
静海供电有限公司配电台区标准化管理办法(试行)第一章总则第一条为全面规范公司台区管理工作,通过细化基础资料管理、强化过程管理,推进台区标准化建设,实现标准化、规范化管理目标,结合静海供电公司实际情况,制定本办法。
第二条台区标准化管理是指公司范围内所有投运的10KV公用变压器至其供电的低压用户的配电网标准化管理与达标工作。
本办法包括标准化台区的技术标准和工作流程标准等。
第三条本办法制订的主要依据是《配电网运行规程》(Q/GDW 519—2010)、《天津市电力公司电力电缆线路运行规程》(Q/TGS 1017 —2007)、《天津市10千伏及以下配《天津市、号)[2010]44(生技》电网技术原则(征求意见稿).电力公司配电设备编号原则》、《电能计量装置技术管理规程》(DL/T 448-2000)、《电能信息采集与管理系统》(DL/T 698)、《国家电网公司输变电工程通用设计电能计量装置分册》(中国电力出版社,2007 ISBN 978-7-5083-5972-4)、《电能计量装置及负荷管理终端的安装工艺标准》(津电营销[2006]5号)、《低压电能计量及通信装置安装工艺标准》(津电营销[2010]4号)、《天津市住宅设计标准》(J10968-2007)。
第四条本办法适用于静海供电有限公司负责运行维护的全部公用变压器及低压配电网设备。
第二章机构设置与管理职责第五条营销科职责一、负责对各供电营业所标准化台区达标工作动态监督,负责牵头组织生技科及属地供电营业所对标准化台区达标工作的开展情况进行检查。
二、负责台区标准化管理工作中技术标准和管理标准的营销专业工作的专业指导。
.三、负责组织编制达标过程中低压用户计量装置、台区考核关口计量装置的改造计划,安排落实项目资金,组织并监督改造工作的落实和工程验收。
四、负责标准化台区相关技术标准的验收工作第六条生产技术科职责一、负责编制台区标准化技术标准和台区增容管理流程标准。

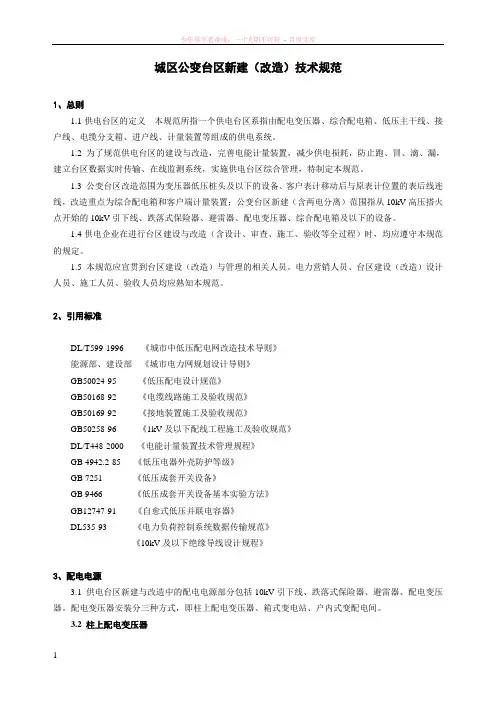

城区公变台区新建(改造)技术规范1、总则1.1供电台区的定义本规范所指一个供电台区系指由配电变压器、综合配电箱、低压主干线、接户线、电缆分支箱、进户线、计量装置等组成的供电系统。
1.2 为了规范供电台区的建设与改造,完善电能计量装置,减少供电损耗,防止跑、冒、滴、漏,建立台区数据实时传输、在线监测系统,实施供电台区综合管理,特制定本规范。
1.3 公变台区改造范围为变压器低压桩头及以下的设备、客户表计移动后与原表计位置的表后线连线,改造重点为综合配电箱和客户端计量装置;公变台区新建(含两电分离)范围指从10kV高压搭火点开始的10kV引下线、跌落式保险器、避雷器、配电变压器、综合配电箱及以下的设备。
1.4供电企业在进行台区建设与改造(含设计、审查、施工、验收等全过程)时,均应遵守本规范的规定。
1.5 本规范应宣贯到台区建设(改造)与管理的相关人员。
电力营销人员、台区建设(改造)设计人员、施工人员、验收人员均应熟知本规范。
2、引用标准DL/T599-1996 《城市中低压配电网改造技术导则》能源部、建设部《城市电力网规划设计导则》GB50024-95 《低压配电设计规范》GB50168-92 《电缆线路施工及验收规范》GB50169-92 《接地装置施工及验收规范》GB50258-96 《1kV及以下配线工程施工及验收规范》DL/T448-2000 《电能计量装置技术管理规程》GB 4942.2-85 《低压电器外壳防护等级》GB 7251 《低压成套开关设备》GB 9466 《低压成套开关设备基本实验方法》GB12747-91 《自愈式低压并联电容器》DL535-93 《电力负荷控制系统数据传输规范》《10kV及以下绝缘导线设计规程》3、配电电源3.1 供电台区新建与改造中的配电电源部分包括10kV引下线、跌落式保险器、避雷器、配电变压器。
配电变压器安装分三种方式,即柱上配电变压器、箱式变电站、户内式变配电间。
附件1配电台区新建改造技术标准(讨论稿)目录1适用范围2规范性引用文件3总则4台区变压器4.1预装式变电站4.2台架变压器4.3配电室5低压配电线路5.1 低压架空线路5.2 低压电缆线路5.3 低压配电线路典型设计6低压分支箱6.1低压分支箱选型6.2低压分支箱安装6.3低压分支箱连接7电能计量装置1适用范围本标准规定了配电台区新建和改造的技术要求、安装工艺。
本标准适用于配电台区的新建和改造。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修改版均不适用于本标准。
但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB 50053 10KV及以下变电所设计规范GB 50054 低压配电设计规范GB 12325 电能质量供电电压允许偏差DL/T 602 架空绝缘配电线路施工及验收规程DL/T358-2010 7.2KV-12KV预装式户外开关站安装与验收规程Q/GDW 370—2009 城市配电网技术导则Q/GDW 462—2010 农网建设与改造技术导则xx省电力公司城市中低压配电网技术导则xx省电力公司配网工程标准设计与管理平台3总则3.1 为建立和完善xx省电力公司配电网建设和改造技术标准体系,特制定本标准。
3.2 各单位在进行配电台区建设和改造时,应充分考虑市中心区、市区、郊区农村等不同区域的负荷特点和供电可靠性要求,合理选择适合本地区特点的规范化低压网架结构,达到结构规范、适应性强。
3.3 配电台区建设和改造应兼顾区域差异,积极稳妥采用成熟的新技术、新设备、新材料、新工艺;设备选型应坚持安全可靠、经济实用的原则,积极应用通用设备,选择技术成熟、节能环保的产品,并符合国家现行有关技术标准的规定。
3.4 电压偏差各类用户受电电压质量执行GB 12325《电能质量供电电压允许偏差》的规定。

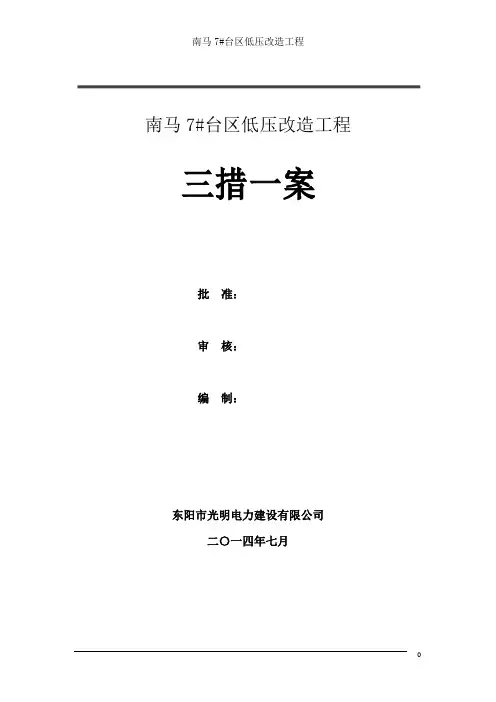

南马7#台区低压改造工程批准:审核:编制:东阳市光明电力建设有限公司二〇一四年七月南马7#台区低压改造工程目录一、现场施工组织机构二、工程概况三、施工方案四、工期及施工进度计划五、保证安全的技术措施六、保证安全的组织措施七、危险点预控及防范措施八、环保一、施工现场组织机构班组一二、工程概况1、单相照明电表为一户一表独立安装共计0只,其他三相动力10户.2、新建3#电缆井1座,1#电缆井3座。
三、施工方案(一)施工准备1、根据现场调查情况,施工力量及工程实际情况,编写相关的技术、安全、质量保证措施,在各分项工程开工前及时作出并发放,同时向所有施工人员详细交底。
制定劳动力供应计划,落实材料加工及订货计划。
2、组织施工前期协调,以得到地方有关部门的配合支持,使工程施工不受影响,在施工中充分尊重居民的利益,及当地供电所密切联系。
3、开工前组织施工班组进行安全、技术交底,熟悉切割方案,交待施工工艺要求、采取的安全防范措施及危险点预控及防范措施。
4、开工前做好材料的核对工作,认真检查并维护安全工器具及施工工器具。
5、明确各指挥小组成员及施工班组负责人的工作职责及工作内容,做到分工明确,相互配合。
(二)、施工队伍安排1、施工一班班组负责人:蒋小辉安全监护员:吴斌工作内容:进户线、户联线及表计安装、窨井、破路等。
(三)、施工方案1、接到工程施工任务书后,工程负责人请局主管人员、设计人员进行施工图纸、技术交底;请土建施工单位进行现场交底并提供土建竣工图,查清土建及施工图有没有差距或冲突。
2、项目部成立安全管理小组,制定安全施工措施。
3、查清各小区施工地段电源和自备电源及多路电源情况,在施工前报好停电计划。
4、施工前及供电所和居民区负责人取得联系,请他们协助施工。
5、施工人员进入现场前必须进行施工安全、技术交底,要求施工队每周组织一次安全学习,每日做好“两交一查”记录。
6、施工前施工队长必须清楚当天的施工任务、地点、时间,要注意些什么问题,带好哪些安全工器具和材料等情况,并安排好人员分开。

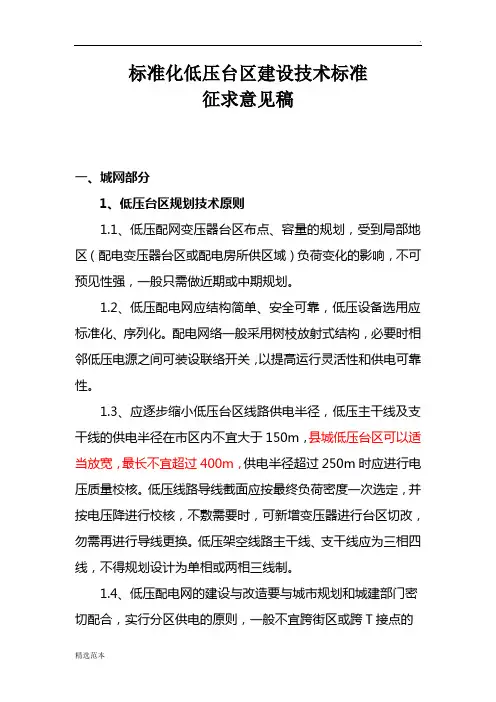

标准化低压台区建设技术标准征求意见稿一、城网部分1、低压台区规划技术原则1.1、低压配网变压器台区布点、容量的规划,受到局部地区(配电变压器台区或配电房所供区域)负荷变化的影响,不可预见性强,一般只需做近期或中期规划。
1.2、低压配电网应结构简单、安全可靠,低压设备选用应标准化、序列化。
配电网络一般采用树枝放射式结构,必要时相邻低压电源之间可装设联络开关,以提高运行灵活性和供电可靠性。
1.3、应逐步缩小低压台区线路供电半径,低压主干线及支干线的供电半径在市区内不宜大于150m,县城低压台区可以适当放宽,最长不宜超过400m,供电半径超过250m时应进行电压质量校核。
低压线路导线截面应按最终负荷密度一次选定,并按电压降进行校核,不敷需要时,可新增变压器进行台区切改,勿需再进行导线更换。
低压架空线路主干线、支干线应为三相四线,不得规划设计为单相或两相三线制。
1.4、低压配电网的建设与改造要与城市规划和城建部门密切配合,实行分区供电的原则,一般不宜跨街区或跨T接点的10千伏线路供电。
老旧主城区的低压配电网以架空线为主,在主城区线路走廊存在困难的台区可考虑实施电缆;对新建住宅小区配电容量在400千伏安及以上,应规划建设配电房或箱式变电站,要求配电设施建设一次到位,低压干线或支干线宜采用电缆。
1.5、在高层建筑物内,当向楼层各配电点供电时,宜采用分区树干式配电;但部分较大容量的集中负荷或重要负荷,应从低压配电室(或配电房)以放射式结构配电。
高层建筑的低压配电网建设与改造应符合《高层民用建筑设计防火规范》的要求。
1.6、在低压配电网改造规划时,要充分考虑无功功率的就地平衡,以满足客户电能质量的需要。
所有配电变压器出口端及部分低压台区的负荷中心点均应配置无功补偿装置,有条件时,宜配置带运行数据采集功能的一体化的无功补偿装置。
1.7、应根据国网公司制定的统一的技术规范和配置标准,结合本单位的配网结构、设备状况等实际情况,在主城中心地区和对供电可靠性要求较高的地区,因地制宜、循序渐进地开展配网自动化系统的规划和建设试点工作,提高供电可靠性及配网运行管理水平。

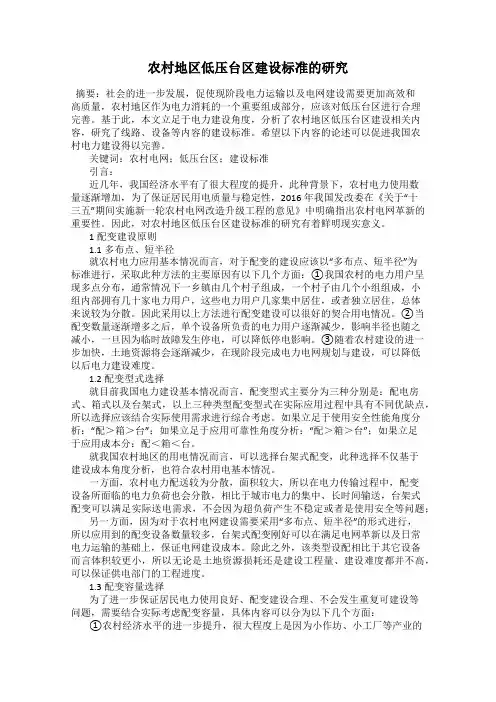

农村地区低压台区建设标准的研究摘要:社会的进一步发展,促使现阶段电力运输以及电网建设需要更加高效和高质量,农村地区作为电力消耗的一个重要组成部分,应该对低压台区进行合理完善。
基于此,本文立足于电力建设角度,分析了农村地区低压台区建设相关内容,研究了线路、设备等内容的建设标准。
希望以下内容的论述可以促进我国农村电力建设得以完善。
关键词:农村电网;低压台区;建设标准引言:近几年,我国经济水平有了很大程度的提升,此种背景下,农村电力使用数量逐渐增加,为了保证居民用电质量与稳定性,2016年我国发改委在《关于“十三五”期间实施新一轮农村电网改造升级工程的意见》中明确指出农村电网革新的重要性。
因此,对农村地区低压台区建设标准的研究有着鲜明现实意义。
1配变建设原则1.1多布点、短半径就农村电力应用基本情况而言,对于配变的建设应该以“多布点、短半径”为标准进行,采取此种方法的主要原因有以下几个方面:①我国农村的电力用户呈现多点分布,通常情况下一乡镇由几个村子组成,一个村子由几个小组组成,小组内部拥有几十家电力用户,这些电力用户几家集中居住,或者独立居住,总体来说较为分散。
因此采用以上方法进行配变建设可以很好的契合用电情况。
②当配变数量逐渐增多之后,单个设备所负责的电力用户逐渐减少,影响半径也随之减小,一旦因为临时故障发生停电,可以降低停电影响。
③随着农村建设的进一步加快,土地资源将会逐渐减少,在现阶段完成电力电网规划与建设,可以降低以后电力建设难度。
1.2配变型式选择就目前我国电力建设基本情况而言,配变型式主要分为三种分别是:配电房式、箱式以及台架式,以上三种类型配变型式在实际应用过程中具有不同优缺点,所以选择应该结合实际使用需求进行综合考虑。
如果立足于使用安全性能角度分析:“配>箱>台”;如果立足于应用可靠性角度分析:“配>箱>台”;如果立足于应用成本分:配<箱<台。
就我国农村地区的用电情况而言,可以选择台架式配变,此种选择不仅基于建设成本角度分析,也符合农村用电基本情况。

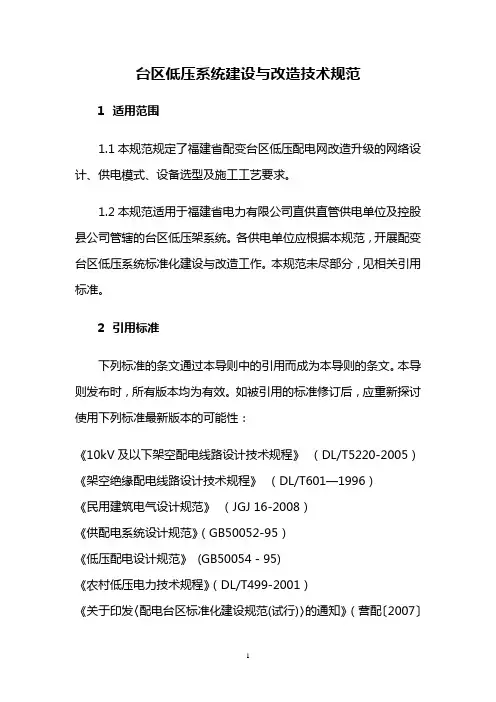

台区低压系统建设与改造技术规范1适用范围1.1本规范规定了福建省配变台区低压配电网改造升级的网络设计、供电模式、设备选型及施工工艺要求。
1.2本规范适用于福建省电力有限公司直供直管供电单位及控股县公司管辖的台区低压架系统。
各供电单位应根据本规范,开展配变台区低压系统标准化建设与改造工作。
本规范未尽部分,见相关引用标准。
2引用标准下列标准的条文通过本导则中的引用而成为本导则的条文。
本导则发布时,所有版本均为有效。
如被引用的标准修订后,应重新探讨使用下列标准最新版本的可能性:《10kV及以下架空配电线路设计技术规程》(DL/T5220-2005)《架空绝缘配电线路设计技术规程》(DL/T601—1996)《民用建筑电气设计规范》(JGJ 16-2008)《供配电系统设计规范》(GB50052-95)《低压配电设计规范》(GB50054-95)《农村低压电力技术规程》(DL/T499-2001)《关于印发〈配电台区标准化建设规范(试行)〉的通知》(营配〔2007〕80号)《关于印发〈福建省电力有限公司农配电设施改造技术规范(试行)〉的通知》(闽电营销〔2010〕1096号)3系统设计3.1接线方式低压架空配电网应采用树干式接线,并利用配变综合配电箱、进户配电箱和计量箱进行分级保护以提高可靠性;架空电缆混合网的架空部分采用树干型接线,电缆部分可采用辐射式或链式接线,利用电缆分接箱适度分级保护;可靠性要求较高的台区可局部采用电缆环网。
3.2台区供电范围台区应根据供电半径、实测负荷、户数和地形因素,合理划分供电范围,并按“小容量、密布点、短半径”的原则设置变台,台区供电范围应满足供电半径要求。
3.3 低压台区供电半径(1)按《配电网规划设计导则》(Q/GDW1738-2012)规定的供电区域划分标准和对应低压供电半径,如表1所示。
表1 各类供电区域低压供电半径(2)对于E类及D类供电区域中特殊及偏远点负荷,供电半径不能满足上述要求的,可参照DL/T449-2001《农村低压电力技术规程》第3.3.1款规定,但应校验在最大负荷下,供电电压偏差能满足要求,不能满足要求者需另取措施。
标准化低压台区建设技术标准征求意见稿一、城网部分1、低压台区规划技术原则1.1、低压配网变压器台区布点、容量的规划,受到局部地区(配电变压器台区或配电房所供区域)负荷变化的影响,不可预见性强,一般只需做近期或中期规划。
1.2、低压配电网应结构简单、安全可靠,低压设备选用应标准化、序列化。
配电网络一般采用树枝放射式结构,必要时相邻低压电源之间可装设联络开关,以提高运行灵活性和供电可靠性。
1.3、应逐步缩小低压台区线路供电半径,低压主干线及支干线的供电半径在市区内不宜大于150m,县城低压台区可以适当放宽,最长不宜超过400m,供电半径超过250m时应进行电压质量校核。
低压线路导线截面应按最终负荷密度一次选定,并按电压降进行校核,不敷需要时,可新增变压器进行台区切改,勿需再进行导线更换。
低压架空线路主干线、支干线应为三相四线,不得规划设计为单相或两相三线制。
1.4、低压配电网的建设与改造要与城市规划和城建部门密切配合,实行分区供电的原则,一般不宜跨街区或跨T接点的10千伏线路供电。
老旧主城区的低压配电网以架空线为主,在主城区线路走廊存在困难的台区可考虑实施电缆;对新建住宅小区配电容量在400千伏安及以上,应规划建设配电房或箱式变电站,要求配电设施建设一次到位,低压干线或支干线宜采用电缆。
1.5、在高层建筑物内,当向楼层各配电点供电时,宜采用分区树干式配电;但部分较大容量的集中负荷或重要负荷,应从低压配电室(或配电房)以放射式结构配电。
高层建筑的低压配电网建设与改造应符合《高层民用建筑设计防火规范》的要求。
1.6、在低压配电网改造规划时,要充分考虑无功功率的就地平衡,以满足客户电能质量的需要。
所有配电变压器出口端及部分低压台区的负荷中心点均应配置无功补偿装置,有条件时,宜配置带运行数据采集功能的一体化的无功补偿装置。
1.7、应根据国网公司制定的统一的技术规范和配置标准,结合本单位的配网结构、设备状况等实际情况,在主城中心地区和对供电可靠性要求较高的地区,因地制宜、循序渐进地开展配网自动化系统的规划和建设试点工作,提高供电可靠性及配网运行管理水平。
标准化低压台区建设技术标准改HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】标准化低压台区建设技术标准征求意见稿一、城网部分1、低压台区规划技术原则、低压配网变压器台区布点、容量的规划,受到局部地区(配电变压器台区或配电房所供区域)负荷变化的影响,不可预见性强,一般只需做近期或中期规划。
、低压配电网应结构简单、安全可靠,低压设备选用应标准化、序列化。
配电网络一般采用树枝放射式结构,必要时相邻低压电源之间可装设联络开关,以提高运行灵活性和供电可靠性。
、应逐步缩小低压台区线路供电半径,低压主干线及支干线的供电半径在市区内不宜大于150m,县城低压台区可以适当放宽,最长不宜超过400m,供电半径超过250m时应进行电压质量校核。
低压线路导线截面应按最终负荷密度一次选定,并按电压降进行校核,不敷需要时,可新增变压器进行台区切改,勿需再进行导线更换。
低压架空线路主干线、支干线应为三相四线,不得规划设计为单相或两相三线制。
、低压配电网的建设与改造要与城市规划和城建部门密切配合,实行分区供电的原则,一般不宜跨街区或跨T接点的10千伏线路供电。
老旧主城区的低压配电网以架空线为主,在主城区线路走廊存在困难的台区可考虑实施电缆;对新建住宅小区配电容量在400千伏安及以上,应规划建设配电房或箱式变电站,要求配电设施建设一次到位,低压干线或支干线宜采用电缆。
、在高层建筑物内,当向楼层各配电点供电时,宜采用分区树干式配电;但部分较大容量的集中负荷或重要负荷,应从低压配电室(或配电房)以放射式结构配电。
高层建筑的低压配电网建设与改造应符合《高层民用建筑设计防火规范》的要求。
、在低压配电网改造规划时,要充分考虑无功功率的就地平衡,以满足客户电能质量的需要。
所有配电变压器出口端及部分低压台区的负荷中心点均应配置无功补偿装置,有条件时,宜配置带运行数据采集功能的一体化的无功补偿装置。
、应根据国网公司制定的统一的技术规范和配置标准,结合本单位的配网结构、设备状况等实际情况,在主城中心地区和对供电可靠性要求较高的地区,因地制宜、循序渐进地开展配网自动化系统的规划和建设试点工作,提高供电可靠性及配网运行管理水平。
、改造后的城市低压台区配电网应符合国网公司电压质量标准,即电压允许偏差值220V应达到+7%~-10%,380V应达到+7%~-7%,低压侧功率因素应达到以上;每百台配电变压器至少应设2个电压质量监测点,超过百台的按每50台设1个电压质量监测点,监测点应设在有代表性的低压配电网首末两端和部分重要客户。
2、建设与改造的一般技术原则、低压配电网所有低压干线、分支线、下户线应实现全绝缘化。
、城市低压配电线路应选用铝芯聚乙烯绝缘导线或铜芯聚氯乙烯电缆,主干线导线型号不宜过多。
新建及更换线路不使用BX、BV线,使用绝缘金具、每一支路或下户线处均应安装验电接地环、直路杆安装P-10T针式瓷瓶、水泥杆使用10米以上锥型杆,拉线应装绝缘瓷瓶,且应装设警示标示,在不能安装拉线的转角、终端、耐张杆可使用方杆。
在分支线、下户线处应重复接地,接地电阻不大于10欧。
线径选择按用户的最终用电规模一次选定,一般情况下主干线为150~185mm2,分支线为70~120mm2,下户线及楼层干线为25~50mm2,楼层分支线10~25mm2。
选用电缆时,根据实际需要可选择阻燃或铠装电缆。
低压电缆选用YJV22或VV22型、主干线截面为120~185mm2,分支线为70~95mm2,进户线为25~50mm2,零线截面应与相线截面等径。
主干线线径一般应按下表选择:、变压器出线回数不应少于两回,低压架空线路的零线应与相线截面相同,接户线原则上应采用三相四线制,并力求各相负荷相对平衡,不平衡度应小于25%。
、低压架空线路档距不宜超过40m,接户线至建筑物第一支持物长度不宜超过25m,接户线不应有接头,超过时应新架设水泥杆。
某些平房的接户线对地距离不能保证时,应增加辅助性措施。
接户线在进线处的对地距离不应小于2.7m,接户线沿墙敷设时,两支持物间不超过6m。
进户线应穿管保护接至室内配电设备,室外部分对地距离不应小于2.7m。
、在低压配电线路台区建设和改造中,应考虑重复接地,重复接地的铜芯导线截面不应小于10 mm2,接地电阻不应大于10Ω。
、改造后每一变压器台区的送出线路,电杆应统一编号(双重编号),低压线路名称及编号分两行横向刷写(第一行为台区名,第二行为杆号),黑底白字,字体为200号黑体加粗,离地面高度不低于2米,刷写在沿路易见的方向。
、所有配电线路均应装设短路保护装置,短路保护一般采用低压断路器或熔断器。
低压配电线路应设置三级基本保护,即变压器出线熔断器保护(变压器的低压侧出线应加装综合配电箱、低压熔丝箱或熔断式隔离开关,配电房低压总路屏断路器保护)、单元(楼层总) 断路器保护,客户进户断路器或熔断器保护。
、保护电器应安装在被保护线路与电源线路的连接处,但为了操作与维护方便可设置在离开连接点的地方。
干线向下引接分支线路的保护电器装设在距连接点的线路长度大于3m的时(最大不宜超过25m),应保证在该段线路发生短路或接地故障的情况下,上一级保护电器能可靠动作。
保护电器应装设在操作维护方便,不易受机械损伤,不靠近可燃物的地方,并应采取避免保护电器运行时意外损坏对周围人员造成伤害的措施。
、配电变压器应配套安装配变监测装置,实现监测三相电压、电流、有功、无功、功率因数、三相视在功率、谐波畸变率、零序电流值等数据。
基层单位应制定配变监测装置数据统计分析管理办法,并根据实测数据采取相应措施,加强低压台区管理。
、零线上不应装设保护电器使零线断开,接入的楼层分支箱(分线盒)也不应将零线分段接入。
、低压断路器应装在箱体内,箱体大小要便于操作,门应可靠关闭,应有带电危险的安全警示标志,门上应喷有抢修电话(主要指楼层单元保护),安装高度宜-2.5m。
、楼层线应敷设于阻燃的管、槽内,安装在避免阳光直射和雨淋的地方,管、槽内的导线必须固定良好,楼层末端的线路要求加大固定力度,防止导线折断或下滑。
、为便于发展“一户一表”,可在每一楼层增加分线箱或分线盒(不应将楼层导线截断),以便从分线箱或分线盒引出进户线,进户线应使用铜芯绝缘线,导线截面原则上不小于6 mm2。
、管、槽内的导线不应有接头,管、槽内的导线总截面面积不应超过管、槽截面面积的40%。
新建小区或居民楼应考虑预留光纤通道。
、电能表及表箱的选用应符合质量好、寿命长、精度高、耐腐蚀、阻燃的原则,表箱的开关配置也必须按照质量好、寿命长、高品质的原则选用,电能表表箱的安装高度为—2.0M。
、电能表表箱采用的结构要便于供电企业与客户划清产权维护点,以便客户维护和操作属于自己的设备。
、新建或改造的低压导线要保证与弱电导线的安全距离(如有线电视、计算机网络或电话线等),同时应保证与可燃性或易爆体(天然气管道等)之间的距离。
相互间的净距不宜小于下列数值:(1)、当电线管、槽敷设在热水管下面时为0.2m,在上面时为0.3m。
(2)、当电线管、槽敷设在蒸汽管下面时为0.5m,在上面时为1m。
(3)、电线管、槽与其它管道(不包括可燃气体及易燃、可燃液体管道)的平行净距不应小于0.1m 。
当与水管同侧敷设时,宜敷设在水管的上面;管线互相交叉时的距离,不宜小于相应上述情况的平行净距,或采用其它安全防护措施。
(4)、直接埋地敷设的电缆与可燃气体及易燃、可燃液体管道平行敷设时的最小净距为1m;交叉敷设时的最小净距为0.5m;架空导线与可燃气体及易燃、可燃液体管道敷设时的最小净距为2.0m。
、严禁架空线路跨越易燃易爆危险场所,当架空线路与易燃易爆危险场所接近时,在一般情况下,架空线路与爆炸危险场所的水平距离,不应小于杆塔高度的倍。
在特殊情况下,采取有效措施后,可适当减小距离。
、屋外布线的绝缘导线至建筑物的最小间距,应符合下表规定。
绝缘导线至建筑物的最小间距、低压配电网应考虑过电压保护,即在变压器低压桩头附近加装一组避雷器,以防止反变换波和低压侧雷电侵入波击穿高压侧绝缘。
、低压架空线路接户线的绝缘子铁脚宜接地,接地电阻不宜超过30Ω。
人员密集的公共场所,引下的接户线其绝缘子铁脚宜接地,并应装设专用的接地装置,接地电阻不超过30Ω的除外。
低压线被建筑物等屏蔽的地区,以及接户线距低压线路接地点不超过50m的地方,接户线绝缘子铁脚可不接地。
、公用变压器的低压桩头与送出导线的连接,原则上使用抱杆式螺栓,并加装绝缘罩。
、在电缆敷设过程中,需要转接电缆时,应采用电缆分支箱;在架空绝缘线从一个楼层单元转接到另外的楼层单元时,也应使用电缆分支箱。
、线路金具的使用,原则上选用性能可靠、质量好、能够代表当前新技术、新工艺的产品和节能型金具。
、低压配电网改造应将无功补偿纳入改造计划,50KVA以上的变压器全部具有自动投切功能的无功补偿装置,补偿容量应达到配变容量的20%,原则上不超过30%,可用率达到99%。
无功补偿应因地制宜,选择采取配电房集中补偿、公用配电变压器单独补偿、三相四线末端和动力用电较集中的地方就地补偿等多种方式。
3、设备配置标准配电网设备主要选用高可靠性、小型化、全工况、免维护或少维护、绝缘化、节能环保型设备。
低压配电网所选用的电器产品、电能表及表箱,应符合国家现行有关标准,有较长使用寿命(15年及以上),技术先进,并相应满足动稳定和热稳定的要求,防护等级应不低于IP3X,确保供电的安全性、可靠性。
、配电变压器应采用S11-M及以上油浸式全密封变压器,对于负载率较低、峰谷差较大的台区推广使用非晶态合金变压器,试点使用单相变压器,柱上变压器单台容量不宜超过315KVA,配电房变压器单台容量不宜超过800KVA。
干式变压器应选用环氧树脂浇铸绝缘的SCB10及以上变压器。
单台容量为630KVA-800kVA,干式变压器应带不锈钢外壳、风机、温控、温显装置,有通讯接口,绝缘等级达到H 级及以上,过负荷能力能达到倍,城网配变可选用合资或国产品牌产品。
、箱式变压器一般用于施工用电、临时用电场合、架空线路入地改造地区,以及现有配电室无法扩容改造的场所。
因受通风散热影响较大,宜采用变压器与配电箱箱体合一的紧凑型结构,容量为400-630kVA,外壳应采用不锈钢或GRC水泥板,体积小巧、美观大方,与城市周围的景观协调一致。
箱式变压器的高低压侧均应采用电缆,高压应配置进口插入式熔断器(美式)、环网柜(欧式)、避雷器,低压应配置框架开关(欧式)或塑壳开关(美式)。
欧式箱变可采用干式变压器,箱变及主要元器件均应为进口或合资品牌产品,接地电阻应不大于4欧。
、变压器高压跌落保险选用合资及以上档次的开断电流为16kA 的喷射式跌落保险,容量按变压器额定电流进行选择(100千伏安及以下按2-3倍选择;100千伏安以上按-2倍选择)。
