水轮机课程设计报告

水轮机课程设计报告
水轮机课程设计报告

班级: 08G43

专业:水电站动力设备与管理作者:陈圣锦

学号:2008550243019

目录

◆水轮机课程设计的目的和任务

◆水轮机的简介

◆水轮机设计的原始资料

◆水轮机设计的要求

◆水轮机的设计步骤

1)机组台数的选择

2)水轮机型号的选择

3)水轮机主要参数的选择

4)机组安装高度的确定

◆水轮机设计的参数校核

◆心得体会

附:水轮机运转特性曲线图

一、课程设计的目的和任务

a、目的:通过水轮机的课程设计,将各种水轮机的性能参数整理并绘制成不同形式的曲线,它是与水轮机课程教学相辅助的一个理论学习的环节,也是课程教学中一个必不可少的环节。通过水轮机课本章节的相关理论知识的学习后,再通过课程设计的环节以达到巩固和加强理论知识的目的,进一步培养学生独立思考、严谨工作的能力;此外,通过课程设计更进一步掌握造型、设计、参数等程序内容,提高了学生查阅资料和动手实践的能力。

b、课程设计的任务:通过所给的原始资料,根据要求明确水轮机的基本工作参数(包括水头H、流量Q、转速n、效率 、出力P、吸出高度H S、转轮直径D、水轮机型号、机组台数、装置方式等),整理并绘制成不同形式的曲线,即获得水轮机的特性曲线图。

二、水轮机的简介

水轮机是一种将河流中蕴藏的水能转换成旋转机械能的原动机,当水流流过水轮机时,通过主轴带动发电机,将旋转机械能转换成电能。与发电机连接成的整体称为水轮发电机组,它是水电站的主要设备部分。水电站是借助水工建筑物和机电设备设备将水能转换成为电能的企业,在未来,水能资源的开发和利用将成为资源开发利用的主导能源,所以,水轮机的设计开发对我国水能资源的开发起到很大的推进作用。水轮机大致分为两大类:反击式水轮机和冲击式水轮机;反击式水轮机。转轮利用水流的压力能和动能做工的水轮机称为反击式水轮机。其特征是:压力水流充满水轮机的整个流道,水流流经转轮叶片时,受叶片

的作用面改变压力、流速的大小和方向,同时水流在转轮叶片正反面产生压力差,对转轮产生反作用力,形成旋转力矩使转轮旋转。主要包括混流式、轴流式、斜流式和贯流式四种类型水轮机。

冲击式水轮机。 转轮只利用水流动能作功的水轮机称为冲击式水轮机。其特征是:有压水流先经过喷嘴形成高速自由射流,将压能转换成动能,并冲击转轮旋转。水流只冲击部分转轮,水流是不充满水轮机的整个流道的,转轮只是部分进水,转轮在大气压的作用下工作。所以叶片一般做成斗叶状。主要包括水斗式(切击式)、斜击式和双击式。

水轮机主要类型归纳如下:

{???????

???????

????????

??????

?

???????)

双击式()斜击式()水斗式(切击式)(冲击式贯流转桨式贯流式斜流式轴流调桨式轴流定桨式轴流转桨式轴流式)

混流式(反击式水轮机SJ XJ CJ GL XL ZL HL )()()(

通过水轮机的课程设计,不但提高了个人的独立思考能力和自己的动手操作能力,对以后走上工作岗位有极大的帮助!

三、水轮机的原始资料

i.电站形式:坝后式水电站。

ii.总装机容量: 650 MW

iii.机组台数: 5台。

iv.电站水头:Hmax= 93.3 m Hav=81.5 m Hr=70 m Hmin=62 m

v.水电站最低尾水位:▽=29.4 m

vi.电网最大负荷: 2×105 MW

vii.电站在系统中的作用:调峰作用

四、水轮机选型的基本要求

水轮机的选择要满足一定的要求,要有较好的能量特征,在额定水头下能保证发出额定出力,在额定水头以下运行的时候机组受阻容量小,水电站全厂机组平均效率高。性能要与水电厂的整体运行方式和谐一致,运行稳定,可靠,有良好的抗空蚀性能,设计结构合理,便于安装与操作、检修与维护。选择生产实力强、制造技术水平高、信誉好的制造厂商。并且要综合考虑合理的经济性!

五、水轮机设计的步骤

1)机组台数的选择

根据资料数据要求,此水电站的总的装机容量为650 MW,根据目前水电站的发展状况及未来趋势综合起来,周全考虑并选择机组的台数为5台,其每台的装机容量为 130 MW ,这样有利于更好地提高水轮机的效率,并且有利于水资源开发的经济经济性!

2)水轮机型号的选择

根据设计要求的原始材料及水电站的特征水头:

Hmax=93.3m Hav=81.5m Hr=70m Hmin=62m ,得到有效水头为62~81.5m,根据水轮机机型谱,选择HL220(50~85m工作水头)最符合该水电站的实际情况!附图1、水轮机的选型范围依据图

3)水轮机主要参数的选择

设计水电站的机组台数为5台,型号为HL220,可以进一步确定水轮机的转轮直径D 1,转速n 应该满足在设计水头H R 下水轮机发出的额定出力,并在加权平均水头HA 运行时效率最高,所选择的吸出高度Hr 能够保证水轮机不发生空蚀,又能减少水电站建设的开挖深度,节省人力、财力和物力。

A 、转轮直径D 1的选择:

D 1=

η???5.111Q 81.9/H P

P 为水轮机的额定功率 Q 11 为单位流量

η 为水轮机效率

○1水轮机额定功率的计算:

g

g

P ηP =

P 为发电机的额定效率

ηg 为发电机的效率(预设范围0.96—0.98,此设0.98)

P g 为单台发电机的出力

则: P=130 MW / 0.98 = 134.02061 MW

2水轮机效率的计算: ηηη?+=m

(η?取0.02--0.03,推荐最大单位流量或者5%处理限制线)

根据混流式水轮机转轮特性,得

=0.90

3流量的计算: O 11=1.15 m 3/s

根据水轮机型谱选择机型HL220型水轮机。

4 设计水头Hr 的计算: Hr = 70 m

○5转轮直径D 11的计算

m m

D 74.490

.07015.181.902061.1345.111=???=

根据水轮机转轮直径系列表查得,水轮机的转轮标准直径为5m 。(见附表1) 附1.水轮机转轮标准直径系列:(单位:mm )

B 、水轮机额定转速的确定

1

110D H n n r ?= =70*570÷ =70*8.37/5 =117.18 r/min

根据水轮机转轮标准转速系列表得该水轮机转速取125 r/min (见附表2) H 为平均水头

n 110 为最优转速

附2。水轮机转轮标准转速系列 (单位: r/min )

C 、水轮机的吸出高度

1设计水头下的吸出高度为Hs 查阅HL220型水轮机的综合特性曲线与设计水头出力限制线的交点η

=89%

Q 11=

η

5

.1max 2181.9H D P = 1.04 m 2

/s 把Q 11=1.04 m 2/s 代入HL220 的综合特征曲线得δ=0.121 吸出高度Hs =10-900

?

-K 0 δH max ○

2最大水头下的吸出高度(H max = 93.3 m ) 查阅HL220的综合特征曲线,最大水头与出力限制线的交点

η=81%

Q

11

=P/9.81D

2

η

5.1max H

=0.747 m 3

/s

把Q 11‘

=0.747 m 3

/s 代入HL220的综合曲线得

δ

=0.15

则吸出高度

H s =10-29.4/900-1.15*0.15*93.3 =-6.43 ( m )

4)机组安装高度的确定

混流式水轮机的安装高程:

20

b H S w +

+?=?

由混流式水轮机系列型谱知HL220导叶的相对高度为0.25 又知D 1=5 m b 0=0.25*5=1.25 则水轮机的安装高程为

H s = 29.4+(-6.43)+1.25/2 =23.595 (m)

附图2:

六、水轮机设计的参数校核

校核所选取的D1和n11参数

流量

η???=

5.1211181.9Q H D P

s

L s L /1150/102491.070581.902061

.134Q115

.12<=???= 转速:

min

/6770

5

125max 1

11r H nD n =?

==

D 1为所选取的标准公称直径 D 1=5 m

η的修正计算:

η

ηη?+=m

其中m η为最优转速和5%出力限制线所对应的交点

查表得到水头在30——100m 的空化安全系数K0=1.15

附图3:空蚀系数修正曲线

根据校核所选取的参数,均符合设计要求。

五、水轮机运行综合特性曲线的绘制

1、混流式水轮机运转综合特性曲线计算表

2、混流式水轮机运转综合特征曲线计算表(见附表3)

3、出力限制线计算表(见附表4)

4、水轮机运转综合特性曲线图:(见附图)

心得体会:

经过开展课程设计,针对水轮机做专门的设计,把学习课本的相关知识集中体现在具体的设计实践当中,把理论知识和动手实践结合在一起,对学习的提高、将来走上工作岗位,都有更加理性的认识和帮助!

在最初的课本学习当中,我几乎一直停留在认识的基础层面上,没有多少实践的机会,只能根据老师的讲解再靠想象力认为所以然,大部分的实物几乎都没法亲身自接触认识,也只有依据平时生活中的相关实物进行联系想象出那是是怎么一个东西来;所以,必须要进行更多的实践,通过实践进行巩固理论知识,加强对水轮机的理性认识。在条件有限的情况下,进行相关实物的设计是最有利于专业学习的办法了。实习设计能够帮助对知识网络的逻辑认识,笼统知识板块之间的联系。

老师在布置设计任务后,把设计的原始资料交给大家,讲解设计要求,相关方法步骤,以及要注意的细节问题,将重要公式教给大家如何运用,切记哪些量、哪些单位……我都认真的听了,并且做了笔记,为设计准备工作做到位,还能够复习一遍水轮机的学习内容,以便能够顺利进行设计。我采纳优秀的风格,决定用office文本文档做设计的内容,在设计报告的过程中遇到了相当多的困难:首先的设计的数据整理,必须将设计的逻辑排列好,计算有关参数和数据,判断选择型号;然后是内容的输入,对于各种代数公式、数学符号的输入,都是必须一一码上去的,我从来没有在office上进行代数公式符号的编辑,这是我的第一次,我通过自己摸索,问别人,网上搜索等方法学会了输入各种代数公式符号,对于η、、δ、5.1

D上标下标等这样的特殊符号,输入相当的繁琐,可是我最

1

后都能顺利的学会了,能把相关设计要用到的公式都完整地编辑;再就是内容的编排了,对于编写好的内容,为了整个模式的好看,必须经过编排,对齐方式、字体字号、辅助表格、插入图文、页眉页脚页码等,还要画水轮机运转综合特性曲线图。这些都要一一动手去完成。可见要做好一份设计那是相当的不容易!这也是一直以来我最认真最用功的一次报告。

通过这次水轮机课程设计,我更加认识了水轮机,了解其中最重要的参数等内容,对水轮机有了更加理性的认识,提高认识层面,对毕业以后走上工作岗位,完成工作任务有相当大的好处!还让我懂得提高学习能力、不断接纳新思维以及对事务更高一个层次的认识的重要性!而且也很有成就感!在此也非常感谢我的指导老师!

陈圣锦

2010.05.25

水轮机的选型设计说明

水轮机的选型设计 水轮机选型时水电站设计的一项重要任务。水轮机的型式与参数的选择是否合理,对于水电站的功能经济指标及运行稳定性,可靠性都有重要影响。 水轮机选型过程中,一般是根据水电站的开发方式,功能参数,水工建筑物的布置等,并考虑国内外已生产的水轮机的参数及制造厂的生产水平,拟选若干个方案进行技术经济的综合比较,最终确定水轮机的最佳型式与参数。 一:水轮机选型的内容,要求和所需资料 1:水轮机选择的内容 (1)确定单机容量及机组台数。 (2)确定机型和装置型式。 (3)确定水轮机的功率,转轮直径,同步转速,吸出高度及安装高程,轴向水推力,飞逸转速等参数。对于冲击式水轮机,还包括确定射流直径与喷嘴数等。(4)绘制水轮机的运转综合特性曲线。 (5)估算水轮机的外形尺寸,重量及价格。 wertyp9 ed\结合水轮机在结构、材质、运行等方面的要求,向制造厂提出制造任务书。 2.水轮机选择的基本要求 水轮机选择必须要考虑水电站的特点,包括水能、水文地质、工程地质以及电力系统构成、枢纽布置等方面对水轮机的要求。在几个可能的方案中详细地进行以下几方面比较,从中选择出技术经济综合指标最优的方案。 (1)保证在设计水头下水轮机能发生额定出力,在低于设计水头时机组的受阻容量尽可能小。 (2)根据水电站水头的变化,及电站的运行方式,选择适合的水轮机型式及参数,使电站运行中平均效率尽可能高。 (3)水轮机性能及结构要能够适应电站水质的要求,运行稳定、灵活、可靠,有良好的抗空化性能。在多泥沙河流上的电站,水轮机的参数及过流部件的材质要保证水轮机具有良好的抗磨损,抗空蚀性能。 (4)机组的结构先进、合理,易损部件应能互换并易于更换,便于操作及安装维护。 (5)机组制造供货应落实,提出的技术要求要符合制造厂的设计、试验与制造水平。 (6)机组的最大部件及最重要部件要考虑运输方式及运输可行性。 3.水轮机选型所需要的原始技术材料 水轮机的型式与参数的选择是否合理、是否与水电站建成后的实际情况相吻合,在很大程度上取决于对原始资料的调查、汇集和校核。根据初步设计的深度和广度的要求,通常应具备下述的基本技术资料: (1)枢纽资料:包括河流的水能总体规划,流域的水文地质,水能开发方式,水库的调节性能,水利枢纽布置,电站类型及厂房条件,上下游综合利用的要求,工程的施工方式和规划等情况。还应包括严格分析与核准的水能基本参数,诸如电站的最大水头Hmax、最小水头Hmin,加权平均水头Ha,设计水头Hr,各种特征流量Qmin、Qmax、Qa,典型年(设计水平年,丰水年,枯水年)的水头、流量过程。此外还应有电站的总装机容量,保证出力以及水电站下游水位流量关系曲线。 (2)电力系统资料:包括电力系统负荷组成,设计水平年负荷图,典型日负荷

传感器课程设计报告

河北科技大学 课程设计报告 学生姓名:齐文华学号:12L0751265 专业班级:电子信息工程L126班 课程名称:传感器原理及应用 学年学期:2 014 —2 015 学年第一学期 指导教师:陈书旺 2 0 1 4 年12月

课程设计成绩评定表

目录 一、引言----------------------4 二、设计电路及原理------------4 三、元件清单------------------5 四、相关元器件的说明和介绍----6 五、课设步骤------------------11 六、实物图--------------------11 七、发现问题并解决问题--------13 八、心得与体会----------------13 九、参考文献------------------14

一、引言 1.课程设计的目的 1)使学生掌握传感器的使用方法和设计要点的基本技能,加深学生对“传感器原理及检测技术”理论知识的理解,为从事仪器系统开发与设计打下基础。 2)锻炼学生自主独立完成课程设计的能力,培养学生积极动手创新的精神。3)通过课程设计提高我们动手实践能力,为我们以后更好的学习传感器和其他的相关知识奠定基础,使我们更好地适应现代社会的需求。 2.设计思路来源 随着科学技术的发展,许多高端技术已经实现了自动检测与控制。同时传感器的应用也逐渐增多,遍及人们生活的各个方面,给人们的生产和生活带来极大的方便。 本设计选用光敏传感器,对特殊场合的光照强度进行检测与报警。主要应用于农业大棚、城市照明等对光照强度有要求的场合。本设计用发光二极管作为警示灯,当光照强度不满足要求时就会发光起到警示的作用。 二、实际电路及原理 1.电路图

微机原理课程设计电压报警器实验报告

南通大学电子信息学院 微机原理课程设计 报告书 课题名: 班级: 姓名: 学号: 指导老师: 日期: xxx

目录 1.设计目的 (2) 2.设计内容 (2) 3.设计要求 (2) 4.设计原理 (3) 5.硬件电路图 (3) 6.程序代码 (5) 7.程序及硬件系统调试情况 (19) 8.设计总结与体会 (19)

一、设计目的 课程设计是培养和锻炼学生在学习完本门课后综合应用所学理论知识,解决实际工程设计和应用问题的能力的重要教学环节。它具有动手、动脑和理论联系实际的特点,是培养在校工科大学生理论联系实际、敢于动手、善于动手和独立自主解决设计实践中遇到的各种问题能力的一个重要教学环节。 通过课程设计,要求学生熟悉和掌握微机系统的软件、硬件设计的方法、设计步骤,使学生得到微机开发应用方面的初步训练。让学生独立或集体讨论设计题目的总体设计方案、编程、软件硬件调试、编写设计报告等问题,真正做到理论联系实际,提高动手能力和分析问题、解决问题的能力,实现由学习知识到应用知识的初步过渡。通过本次课程设计使学生熟练掌握微机系统与接口扩展电路的设计方法,熟练应用8086汇编语言编写应用程序和实际设计中的硬软件调试方法和步骤,熟悉微机系统的硬软件开发工具的使用方法。 通过课程设计实践,不仅要培养学生事实求是和严肃认真的工作态度,培养学生的实际动手能力,检验学生对本门课学习的情况,更要培养学生在实际的工程设计中查阅资料,撰写设计报告表达设计思想和结果的能力。 二、设计内容 设计一个电压报警器,要求采集实验箱提供的0~5V的电压,当输入电压在3V以内,显示电压值,如2.42。当输入电压超过3V,显示ERR,并报警。电压值可在七段数码管显示,点阵广告屏显示或液晶屏显示。报警形式自行设计,

水轮机课程设计

目录 第一章基本资料 (1) 第二章机组台数与单机容量的选择 (2) 第三章水轮机主要参数的选择与计算 (5) 第四章水轮机运转特性曲线的绘制 (10) 第五章蜗壳设计 (13) 第六章尾水管设计 (17) 第七章心得体会 (20) 参考文献 (20) 第一章基本资料 基本设计资料 黄河B水电站是紧接L水电站尾水的黄河上游的一个梯级水电站。水库正常蓄水位2452 m,电站总装机容量4200 MW,额定水头205 m。 经水能分析,该电站有关动能指标如表1所示: 表1 动能指标 第二章机组台数与单机容量的选择 水电站的装机容量等于机组台数和单机容量的乘积。根据已确定的装机容量,就可以拟定可能的机组台数方案,选择机组台数与单机容量时应遵循如下原则: 机组台数与工程建设费用的关系 在水电站的装机容量基本已经定下来的情况下,机组台数增多,单机容量减小。通常小机组单位千瓦耗材多、造价高,相应的主阀、调速器、附属设备及电气设备的套数增加,投资亦增加,整体设备费用高。另外,机组台数多,厂房所占的平面尺寸也会增大。一般情况下,台数多对成本和投资不利。因此,较少的机组台数有利于降低工程建设费用

机组台数与设备制造、运输、安装以及枢纽安装布置的关系 单机容量大,可能会在制造、安装和运输方面增加一定的难度。然而,有些大型或特大型水电站,由于受枢纽平面尺寸的限制,总希望单机容量制造得大些。 机组台数对水电站运行效率的影响 水轮机在额定出力或者接近额定出力时,运行效率较高。机组台数不同,水电站平均效率也不同。机组台数较少,平均效率越低。机组台数多,可以灵活改变机组运行方式,调整机组负荷,避开低效率区运行,以是电站保持较高的平均效率。但机组台数多到一定程度,再增加台数对水电站运行效率增加的效果就不显着。当水电站在电力系统中担任基荷工作时,引用流量较固定,选择机组台数较少,可使水轮机在较长时间内以最大工况运行,使水电站保持较高的平均效率。当水电站担任系统尖峰负荷并且程度调频任务时,由于负荷经常变动,而且幅度较大,为使每台机组都可以在高效率区工作,则需要更多的机组台数。 另外,机组类型不同,高效率范围大小也不同,台数对电厂平均效率的影响就不同。对于高效率工作区较窄的,机组台数应适当多一些。轴流转浆式水轮机,由于单机的效率曲线平缓且高效区宽,台数多少对电厂的平均效率影响不明显;而混流式、轴流定浆式水轮机其效率曲线较陡,当出力变化时,效率变化较剧烈,适当增加台数可明显改善电厂运行的平均效率。 机组台数与水电站运行维护的关系 机组台数多,单机容量小,水电站运行方式较灵活机动,机组发生事故停机产生的影响小,单机轮换检修易于安排,难度也小。但台数多,机组开、停机操作频繁,操作运行次数随之增多,发生事故的几率也随之增高,对全厂检修很麻烦。同时,管理人员多,维护耗材多,运行费用也相应提高。故不能用过多的机组台数。 机组台数与其他因素的关系 对于区域电网的单机:装机容量较小≯15%系统最大负荷(不为主导电站);装机容量较大≯10%系统容量(系统事故备用容量),因而,单机容量与台数选取不受限制。 根据设计规范要求,机组单机容量应以水轮机单机运行时其出力在机组的稳定运行区域范围内确定为原则。不同型式的水轮机的稳定运行负荷区域如表1。 表2 不同型式的水轮机的稳定运行负荷区域

水电站水轮机进水阀门液压系统的设计说明书

目录 前言 (1) 第1 章概述 (2) 第2 章液压缸的设计 (3) 第2.1 节工况分析 (3) 第2.2 节液压缸主要几何尺寸的计算 (5) 第2.3 节液压缸结构参数的计算 (6) 第2.4节液压缸主要零件的结构、材料及技术要求 (11) 第3章液压系统图的拟订和工作原理的确定 (13) 第3.2节制定基本方案 (13) 第3.2节绘制液压系统图 (14) 第3.3节系统工作原理的确定 第4章液压元件的选择 (17) 第4.1节液压泵的选择 (17) 第4.2节电动机的选择 (18) 第4.3节其他元件的选择 (18) 第5章液压系统的性能验算 (22) 第5.1节管路系统压力损失的验算 (22) 第5.2节液压系统的发热与温升计算 (24) 第5.3节油箱的尺寸设计 (26) 第6章液压装置的设计 (27) 第6.1节液压装置总体布局 (28)

第6.2节液压阀的配置形式 (28) 第6.3节集成块设计 (29) 第7章液压系统安装及调试 (27) 第7.1节液压系统安装 (29) 第7.2节调试前准备工作 (29) 第7.3节调试运行 (29) 第7.4节液压系统的用液及对污染的控制 (30) 第7.5节调试运行中应注意的问题 (29) 第8章液压系统的维护及注意事项 (27) 参考文献 (27) 总结 (28) 致谢 (29) 前言 毕业设计和毕业论文是本科生培养方案中的重要环节。学生通过毕业论文,综合性地运用几年内所学知识去分析、解决一个问题,在作毕业论文的过程中,所学知识得到疏理和运用,它既是一次检阅,又是一次锻炼。通过这次检验,不但可以提高学生的综合训练设计能力、科研能力(包括实际动手能力、查阅文献能力,撰写论文能力)、还是一次十分难得的提高创新能力的机会,并从下个方面得到训练: (1)学会进行方案的比较和可行性的论证; (2)了解设计的一般步骤; (3)正确使用各种工具书和查阅各种资料; (4)培养发现和解决实际问题的能力。 利用所学的液压方面的知识,我选择这个课题为我的毕业设计,进行大胆的 尝试。设计中主要以课本和各种参考资料作为依据,从简单入手,循序渐进,逐 步掌握设计的一般方法,把所学的知识形成一个整体,以适应以后的工作需要。 当然,初次设计,知识有限,经验不足,一些问题考虑不周,也可能存在有某些

传感器课程设计报告

目录 1.引言 (1) 2.系统总体设计方案 (1) 2.1 设计思路 (1) 2.2 总体框图 (2) 3.系统硬件设计 (2) 3.1 总硬件原理图 (2) 3.2 模块原理图 (3) 3.2.1 光敏电阻电路 (3) 3.2.2 电机驱动电路 (6) 3.2.3单片机电路 (8) 4.元件清单 (10) 5.系统调试与测试结果 (10) 5.1软件编程与调试 (10) 5.2 硬件调试 (12) 6.测试结果分析 (13) 7.总结 (13) 8.参考文献 (13)

1.引言 随着电子技术的飞速发展,微电子技术得到越来越多的应用,同时影响着人们生活工作的方方面面。自动窗控制系统经历了从无到有,并逐步丰富功能和可靠性发展。 为了减少因光线过强引起的显示器显示模糊程度,解决人们经常手动操作闭合窗帘的烦恼, 在此,我设计出了“自动感光启闭办公百叶窗”,智能控制室内光线. 通过室外光敏电阻感受光强变化,单片机接收光敏电阻信号,从而驱动步进电机使百叶窗闭合和打开,调整进入室内的光线;当室内光线达到适宜时,室内光敏传感器向单片机发出信号,单片机控制步进电机停止转动。这样使室内光线始终保持舒适宜人,让人们能够全神贯注地工作,解决了因窗帘开合,进入室内的光线过强或过弱给人们日常生活和工作带来的不便. 本课设描述的就是一种可根据环境光强的百叶窗控制系统的实现原理和过程。2.系统总体设计方案 2.1 设计思路 本次设计采用AT89C51单片机作为系统控制器,采用光敏电阻强弱转换为电信号的高低电平对现场光强弱的识别,并通过H桥式电路来驱动直流电机,在通过电机的转动来控制窗帘的转动。

水轮机的结构和原理(+笔记)

水轮机 水轮机+ 发电机:水轮发电机组 功能:发电 水泵+ 电动机:水泵抽水机组 功能:输水 水泵+ 水轮机:抽水蓄能机组。 功能:抽水蓄能 水轮发电机组:水轮机是将水能转变为旋转机械能,从而带动发电机发出电能的一种机械,是水电站动力设备之一。 第一节水轮机的工作参数 水轮发电机组装置原理图 定义:反映水轮机工作状况特性值的一些参数,称水轮机的基本参数。 由水能出力公式:N=9.81ηQH可知,基本参数:工作水头H(m)、流量Q(m3/s)、出力N(kw)、效率η,工作力矩M、机组转速n。 一、水头(head):作用于水轮机的单位水体所具有的能量,或单位重量的水体所具有的势能,更简单的说就是上下游的水位差,也叫落差。142米 1. 毛水头(nominal productive head) H M=E U-E D=Z U - Z D 2. 反击式水轮机的工作水头

毛水头 - 水头损失=净水头 H G =E A - E B =H M - h I -A 3. 冲击式水轮机的水头 H G =Z U - Z Z - h I-A 其中Z U 和Z Z 分别为上游和水轮机喷嘴处的水位。 4. 特征水头(characteristic head) 表示水轮机的运行范围和运行工况的几个典型水头。 最大工作水头: H max =Z 正-Z 下min -h I-A 最小工作水头: H min =Z 死-Z 下max -h I-A 设计水头(计算水头) H r :水轮机发额定出力时的最小水头。 平均水头: H av =Z 上av -Z 下av 二、流量(m 3/s)(flow quantity):单位时间内通过水轮机的水量Q 。单机12.2m 3/s Q 随H 、N 的变化:H 、N 一定时, Q 也一定; 当H =H r 、N =N 额时,Q 为最大。 在H r 、n r 、N r 运行时,所需流量Q 最大,称为设计流量Q r 三、出力 (output and):水轮机主轴输出的机械效率。N(KW): 指水轮机轴传给发电机轴的功率。 水轮机的输入功率 (水流传给水轮机的能量),即水流效率,与a.作用于水轮机的有效水头;b.单位时间通过水轮机的水量,即流量Q ;c.水体容重γ成正比。其公式为:QH QH N w 8.9==γ γ指水体容重(即单位容积水所具有的重力,比重): 水的比重=1000kg/m 3、G=9.8N/Kg γ=9800N/m 3 )(8.9)/(9800)/(9800)()/()/(33kw QH s J QH s m N QH m H s m Q m N N w ==?=??=γ 水轮机的输出功率:ηηQH N N w 8.9== 四、效率(efficiency ):输入水轮机的水能与水轮机主轴输出的机械能之比,又叫水轮机的机械效率、能量转换效率。η

传感器课程设计报告-智能家居监控系统设计

电气工程学院 传感器课程设计报告 班级:电132 姓名:袁吉收 学号:1312021047 设计题目:智能家居监控系统设计设计时间:2015.12.22~12.28 评定成绩: 评定教师:

摘要 本文设计的智能家居系统以AT89C51单片机为核心控制单元,实时获取DS18B20温度传感器、TGS813气敏传感器、UD-02感烟传感器数据.并通过LCD1602来显示当前的状态。 关键字:AT89c51、DS18B20、TGS813、UD-02、LCD1602

目录 一、题目要求 1.1 题目介绍 1.2 模块分解 二、方案设计 2.1 方案介绍 三、硬件设计 3.1硬件原理图 四、软件设计 4.1时序图 五、设计总结 六、参考文献 附件:程序代码

一、题目要求 1.1智能家居监控系统设计 以提高家居生活的安全性、舒适度、人性化为目的,设计智能家居监控系统。利用所学的传感器与检测技术知识,实现家居温度、煤气泄漏、外人闯入、火灾(烟雾)的检测(以上检测项目必做。在此基础上增加检测项目并具有可行性,加分。除环境监测项目外,也可增加人体信号检测等。)。各检测节点可通过无线方式连接到主机,检测到危险信号后,主机可采用声光报警或远程报警。 要求(1)用Protel 画出设计原理图; 智能化家居中的 传感器 活动物体 传感器 烟雾传感器 二氧化碳 传感器 温度传感器 火焰传感器 总 线 终端 控制对象

(2)采用Quaters II、Maxplus II、multisim(EWB)、pspice、Proteus中的一种或几种软件,完成系统电路图部分或全部仿真,在设计说明书中体现仿真结果; (3)写设计说明书; 1.2模块分解 1. 温度检测:采用DS18B20温度传感器。 2. 煤气泄漏检测:气敏传感器TGS813来检测空气中的可燃性气体。 3. 烟雾检测:UD-02离子感烟传感器检测空气中烟雾。 二、方案设计 2.1方案设计及选择 在实际设计中我们要考虑的因素有很多,比如成本最低、性价比最高、性能最优、功能最强、界面最友好等等。而本次课设我采用了性价比最高的方案(首先能实现基本功能)。选用了DS18B20、TGS813、UD-02、LCD1602模块实现本次设计。 基于AT89c51的智能家居系统设计 智能家居是人们的一种居住环境,其以住宅为平台安装有智能家居

红外线防盗报警器课程设计报告

红外线防盗报警器课程设计报告 北华航天工业学院 课程设计报告(论文) 设计课题:红外线防盗报警器设计 专业班级: B10231 学生姓名: 指导教师: 设计时间: 2012年6月25日 北华航天工业学院电子工程系 红外线防盗报警器课程设计任务书姓名: 专业: 通信工程班级: B10231 指导教师: 职称: 课程设计题目: 红外线防盗报警器 已知技术参数和设计要求: , 该报警器能探测人体发出的红外线,当人进入报警器的监视区域内,即可发出报警声, 适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。 , 要求: , 1、灵敏、可靠、一经触发,即刻报警 , 2、对产品材料精益求精,延长使用寿命 , 3、根据实际应用环境,自己选择传感器,确定红外检测范围。所需仪器设备: 直流供电电源,信号发生器,双踪示波器,数字电压表,计算机等 成果验收形式: 面包板插接+实物演示+答辩

参考文献: 《电子技术基础模拟部分》(高教康华光) 《电子工艺与课程设计》(电子工业出版社毕亚军、崔瑞雪) 第17周: 周1---周2 :立题、论证方案设计~选择元器件安装调试 周4---周5 :插面包板调试电路时间 第18周: 安排 周1---周3 :焊接制成电路~完成设计 周4---周5 :验收答辩 指导教师: 张洁教研室主任: 崔瑞雪 2012年6 月 14 日 内容摘要 红外线防盗报警器目前市场上已有成型产品,且市场较为成熟。由于红外线是不可见光,因此用它进行红外探测监控,具有良好的隐蔽性,白天和黑夜均能使用,而且其抗干扰能力强。红外线传感器分主动式与被动式两种,主动式设计方案简单,但成本较高,从成本考虑,本课题通过介绍热释红外传感器RE200BP的工作原理,给出了一种被动型热释电红外报警器的结构原理及其应用电路。这种电路把红外线传感器应用于报警系统中,从而能够实现防盗报警能。 该报警器能探测人体发出的红外线,由红外线传感器、信号放大电路、电压比较器、和报警指示电路等组成。当人进入报警器的监视区域内,即可发出报警信号,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。 关键词被动式红外报警器;热释电传感器;菲涅尔透镜;防盗报警器 目录

水轮机课程设计报告

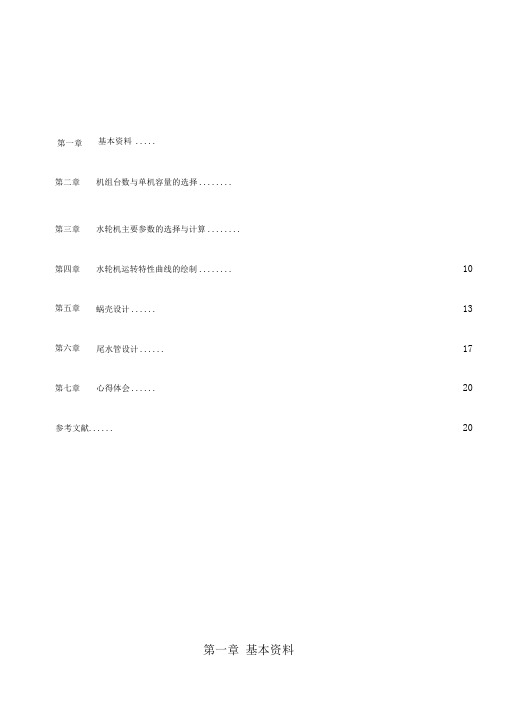

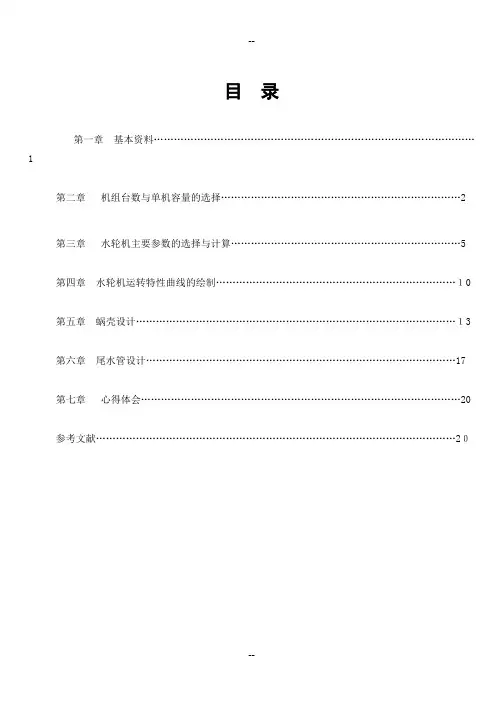

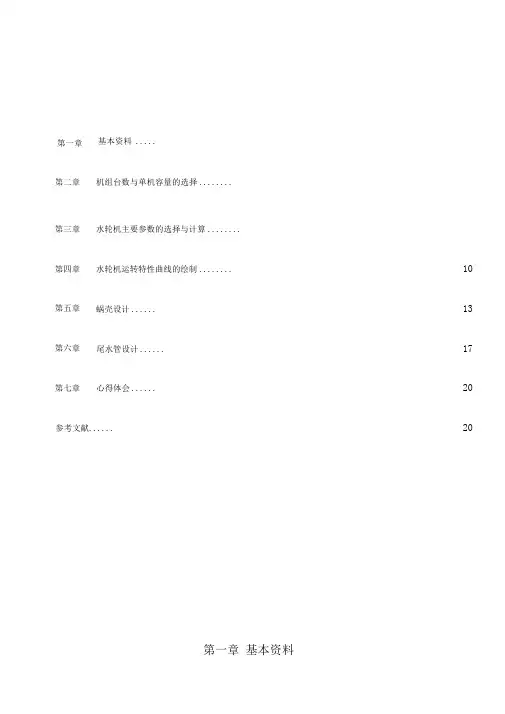

- - - 目录 第一章基本资料 (1) 第二章机组台数与单机容量的选择 (2) 第三章水轮机主要参数的选择与计算 (5) 第四章水轮机运转特性曲线的绘制 (10) 第五章蜗壳设计 (13) 第六章尾水管设计 (17) 第七章心得体会 (20) 参考文献 (20)
