液压手抬机动泵操作规程
液压手抬机动泵操作规程1. 引言本操作规程旨在指导操作员正确、安全地使用液压手抬机动泵。
液压手抬机动泵是一种用于提升和运输重物的设备，操作不当可能导致事故发生。
因此，操作人员应严格遵守以下规程。
2. 操作准备在操作液压手抬机动泵之前，操作员应进行以下准备工作：- 确保液压手抬机动泵正常运行，无任何异常情况。
- 检查液压手抬机的负载能力是否适用于所需的重物。
- 检查液压手抬机的各个部件是否完好无损。
3. 操作步骤步骤1：安全操作- 穿戴适当的个人防护装备，如安全帽、安全鞋等。
- 确保操作环境安全，远离任何危险区域，如高压电源、易燃物品等。
步骤2：正确操作- 确保操作员已经接受相关培训并具备操作技能。
- 使用正确的操作方法，如按下液压手抬机动泵上的按钮或拉动手柄等。
- 根据所需高度提升或降低液压手抬机动泵。
步骤3：监控运行- 在操作过程中，及时观察液压手抬机动泵的运行情况，发现异常即停止操作。
- 注意液压手抬机动泵的负载情况，不超过其额定负载能力。
- 如果出现故障或异常，请立即向相关人员报告并采取措施。
4. 操作注意事项- 操作人员不得擅自拆卸、改动液压手抬机动泵的任何部件。
- 液压手抬机动泵仅适用于室内使用，不得在潮湿或易燃环境中操作。
- 在操作过程中，不得带有杂物或其他人身以外的物品进入液压手抬机动泵范围。
5. 紧急情况处理- 在发生紧急情况时，立即按下急停按钮或拉动紧急停止手柄。
- 如果需要救援或处理紧急情况，请立即联系相关人员。
6. 安全离场- 使用完毕后，将液压手抬机动泵置于安全位置，并关闭相关设备。
- 确保周围区域清理干净，无未处理的危险物品。
上述液压手抬机动泵操作规程是为了确保操作人员能够正确、安全地操作该设备。
请操作人员在使用液压手抬机动泵时严格遵守以上规程，以避免事故和人员伤害的发生。
液压机动泵使用说明书
液压机动泵使用说明书BJQ-63/0.6 卧式机动泵，它的结构紧凑，造型美观，自重轻，工作平衡可靠，输出油量大，可作为各种液压器具的液压源。
一．技术参数：额定输出压力： 63 MPa输出功率： 2 kw储油量： 3 L重量： 25Kg二．操作方法：1.液压泵启动前先检查液压泵的油位，汽油机机油位；2.将操作手柄放臵待机位臵，并将液压泵管接头与所配液压工具接头连接（连接要可靠，到位）；3.启动汽油机（见汽油机使用说明书）。
运转平衡后，将油门开至最大。
4.工作时，将液压泵操作手柄拉至工作方向关闭（向左边顺时针），液压油即从高压出口输出，推动液压工具工作，工作完成后，将操作手柄推至回油方向的档位打开（向右边），此时液压油即从低压输出口输出推动液压工具回位，当液压工具恢复到原位时，即将操作手柄放臵待机档位，一个工作循环完成。
三．液压泵的保养及注意事项：1.油泵使用N32号液压油；2.储油量必须在油窗之上范围内；3.每次加油就换油时必须用80目以上滤油网过滤；4.工作油温5摄氏度至60摄氏度；5.启动油泵前需将操作手柄臵于待机位臵，工作时的输出压力不得超过75MPa；6.液压泵在出厂前已调整好，不得随意调高压力，需从新调整时，压力不得超过用具规定压力，以避免损坏工具。
7.由于胶管老化，检查时按技术参数中规定压力的1.4倍进行试压，如有爆破、凸起、渗油等现象则不得继续使用；8.汽油机使用方法，详见汽油机使用说明。
前言：使用产品前请仔细阅读使用说明书本使用说明书能帮助您更有效、更安全地使用发动机。
若发动机出现问题或您对发动机有任何疑问，请向嘉陵-本田公司授权的特约服务店咨询。
书中的所有内容均为印刷前所具有的最新产品资料。
本田技研工业株式会社保留此书内容而不事先通知和不承担任何责任的权利。
此使用说明书是发动机产品的一部分，如果转卖时，应一并移交。
熟读搭载本书发动机的设备而另外提供的有关放发动机的起动、停机、操作和调整以及其它特殊的保养说明的使用说明书内容。

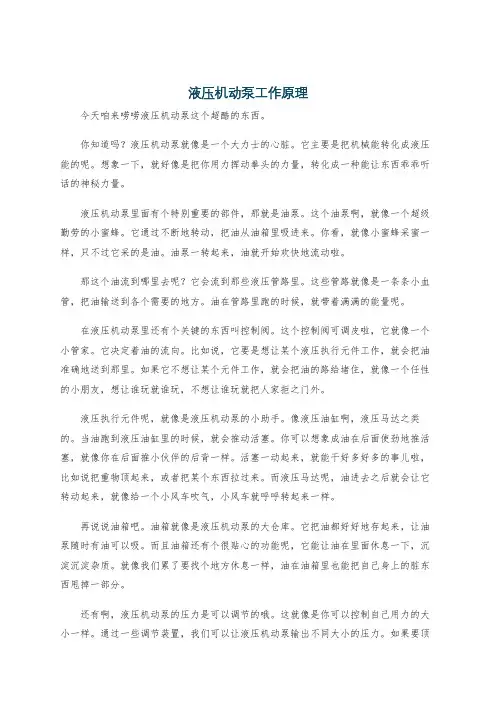

液压机动泵工作原理
液压机动泵工作原理今天咱来唠唠液压机动泵这个超酷的东西。
你知道吗？液压机动泵就像是一个大力士的心脏。
它主要是把机械能转化成液压能的呢。
想象一下，就好像是把你用力挥动拳头的力量，转化成一种能让东西乖乖听话的神秘力量。
液压机动泵里面有个特别重要的部件，那就是油泵。
这个油泵啊，就像一个超级勤劳的小蜜蜂。
它通过不断地转动，把油从油箱里吸进来。
你看，就像小蜜蜂采蜜一样，只不过它采的是油。
油泵一转起来，油就开始欢快地流动啦。
那这个油流到哪里去呢？它会流到那些液压管路里。
这些管路就像是一条条小血管，把油输送到各个需要的地方。
油在管路里跑的时候，就带着满满的能量呢。
在液压机动泵里还有个关键的东西叫控制阀。
这个控制阀可调皮啦，它就像一个小管家。
它决定着油的流向。
比如说，它要是想让某个液压执行元件工作，就会把油准确地送到那里。
如果它不想让某个元件工作，就会把油的路给堵住，就像一个任性的小朋友，想让谁玩就谁玩，不想让谁玩就把人家拒之门外。
液压执行元件呢，就像是液压机动泵的小助手。
像液压油缸啊，液压马达之类的。
当油跑到液压油缸里的时候，就会推动活塞。
你可以想象成油在后面使劲地推活塞，就像你在后面推小伙伴的后背一样。
活塞一动起来，就能干好多好多的事儿啦，比如说把重物顶起来，或者把某个东西拉过来。
而液压马达呢，油进去之后就会让它转动起来，就像给一个小风车吹气，小风车就呼呼转起来一样。
再说说油箱吧。
油箱就像是液压机动泵的大仓库。
它把油都好好地存起来，让油泵随时有油可以吸。
而且油箱还有个很贴心的功能呢，它能让油在里面休息一下，沉淀沉淀杂质。
就像我们累了要找个地方休息一样，油在油箱里也能把自己身上的脏东西甩掉一部分。
还有啊，液压机动泵的压力是可以调节的哦。
这就像是你可以控制自己用力的大小一样。
通过一些调节装置，我们可以让液压机动泵输出不同大小的压力。
如果要顶起很重很重的东西，就把压力调大一点；如果只是做一些比较轻松的活儿，压力就可以小一点。
液压破拆工具使用说明
头相连接，仔细检查连接部位，不得有松动、器 件损坏现象。 （3）关闭卸荷阀，打开锁钩。 （4）上下摇动手柄，向工具输出压力油。 （5）工作完毕后，先慢慢打开卸荷阀，待压力卸 下后将快速接头脱开。 （6）拧紧油箱盖，将锁钩锁紧后擦拭干净装箱。50
液压破拆工具的使用
剪扩器（多功能钳）
4、扩张器 工作压力 63Mpa 扩张力 44KN 扩张距离 610mm
47
主要技术参数
5、剪切器
6、撑顶器
工作压力 63Mpa
工作压力 63Mpa
最大剪切能力 5mm钢板(Q235) 撑顶力 120KN
φ20mm圆钢(Q235)
撑顶总长 750mm
最大开口距离 110mm
7、开门器
连接软管为专用超高压软管，工作压力为 63Mpa，不允许用其他软管代替，使用时尽量 将同色软管相连。
平时要保持各部件的清洁，使用后要擦拭干净。
运输和使用过程中要防止外界强裂碰撞或冲击。
开门器有一定的硬度，用锤子敲击时注意用力 适当，在敲击时垫上一块木片。
在正常使用情况下，保质期为二年。
56
注意事项
剪扩器及剪切器尽量用根部剪切 使用时要将快速接头上的堵头连接起来，以防脏物进入油箱
57
常见故障及排除
58
常见故障及排除
59
剪扩器与剪切器基本相同，但增加了扩张功能，
主要由刀片、手柄、油缸、换向阀、快速接头等 部分组成。
将剪扩器从箱内取出，连接好快速接头，仔细检 查连接部位，不得有松动、器件损坏等异常现象。
根据需要，转动手动换向阀，进行剪切或扩张， 剪切时尽量用刀片的根部。
使用完后，将刀片置于闭合状态，但不要将刀片 完全重合，保持小段间隙。
液压破拆工具的使用
剪扩器（多功能钳）
4、扩张器 工作压力 63Mpa 扩张力 44KN 扩张距离 610mm
47
主要技术参数
5、剪切器
6、撑顶器
工作压力 63Mpa
工作压力 63Mpa
最大剪切能力 5mm钢板(Q235) 撑顶力 120KN
φ20mm圆钢(Q235)
撑顶总长 750mm
最大开口距离 110mm
7、开门器
连接软管为专用超高压软管，工作压力为 63Mpa，不允许用其他软管代替，使用时尽量 将同色软管相连。
平时要保持各部件的清洁，使用后要擦拭干净。
运输和使用过程中要防止外界强裂碰撞或冲击。
开门器有一定的硬度，用锤子敲击时注意用力 适当，在敲击时垫上一块木片。
在正常使用情况下，保质期为二年。
56
注意事项
剪扩器及剪切器尽量用根部剪切 使用时要将快速接头上的堵头连接起来，以防脏物进入油箱
57
常见故障及排除
58
常见故障及排除
59
剪扩器与剪切器基本相同，但增加了扩张功能，
主要由刀片、手柄、油缸、换向阀、快速接头等 部分组成。
将剪扩器从箱内取出，连接好快速接头，仔细检 查连接部位，不得有松动、器件损坏等异常现象。
根据需要，转动手动换向阀，进行剪切或扩张， 剪切时尽量用刀片的根部。
使用完后，将刀片置于闭合状态，但不要将刀片 完全重合，保持小段间隙。
机动液压扩张剪切器(和马特)
二、液压扩张器
名称：机动液压扩张剪切器
用途：用于灾害事故救援现场破拆作业，具备剪切、扩张、牵引功能。
性能参数：
1.液压多功能钳最大工作压力：72MPa，最大剪切力：38.8吨，最大扩张力：21.5吨，最小扩张力：3.6吨，最大扩张距离：360mm，剪切开口229mm，最大牵引力：5.2吨，最大牵引距离416毫米，最大挤压力：7.8吨，最大工作压力720巴，重量：14.2Kg。
2.液压机动泵活塞泵两级四冲程汽油机，功率：1.5千瓦，燃油油箱容量：1.25升、液压油油箱容量：2升；工作压力：72MPa，重量：15.7kg，可连续工作4小时、工作温度：零下20℃—55℃；接头可在工作状态下带压任意快速连接和插拔，还可自动转90°上锁，保证不会意外脱落。
3.10米软管：由凯夫拉纤维材质制成；内管最大工作压力72 MPa、外管工作压力2.5 Mpa；可360度自由旋转而不扭曲、不打结、不漏油。
维护保养：保持表面清洁，保持燃油、液压油充足，定期检查各部件，确保各部件完整好用。
操作方法：将液压动力源与破拆工具连接牢固，起动液压动力源，使液压泵运转正常后，操作手柄控制阀，以正确的操作姿势进行作业。
1。
BJQ63-0.6液压机动泵
BJQ63/0.6液压机动泵BJQ63/0.6机动泵作为液压动力源，主要与专业破拆工具配套使用；结构紧凑、机动性强、轻便、外形美观，油管可快速接驳工具，发动机冷却条件好。
应用范围:交通事故救援地震等灾害救援意外事故救援；复杂地形或难于进入地区的救援
特点:使用范围广具有高、低压两级压力输出，自动转换、加快抢险时间；在大型事故救援中能够同时接驳两套工具并同时为两套工具提供动力；使用航空液压油，可在-30°C ~ 55°C环境温度下工作
可长时间使用；无需准备时间，可保持连接状态与工具同时移动；噪音低
•主要技术参数
•项目参数
•额定工作转速: 3200±200 rpm
•额定压力（高压压力）: 2×63 MPa
•额定输出流量（高压流量）: ≥2×0.6 L/min •额定输出流量（低压流量）: ≥2×2.0 L/min •转换阀调定压力: ≥2×10 MPa
•液压油油箱容量: 4L
•质量（包括液压油、机油及汽油）: ≤30 kg •尺寸：长×宽×高390×340×460 mm
•高压软管规格标准配制: 两套5m×2软管。
1ZJT系列 计量泵说明书(回转窑液压挡轮油站柱塞泵)
1ZJT系列计量泵说明书（回转窑液压挡轮油站柱塞泵）1zjt系列-计量泵说明书（回转窑液压挡轮油站柱塞泵）一、概述：我厂生产的1zjt系列计量泵是单缸、柱塞式、弹簧偏心轴结构的往双泵用于石油、化工、医药、轻工、食品、环保等科研生产部门输送温度-30~100℃，粘度0.8~800mm2/s，无固体颗粒的弱腐蚀性或无腐蚀性液体，流量可调，测量精度±1%。
1zjt系列计量泵按中华人民共和国国家标准gb/t7782-2021计量泵，gb/t7784-2021机动往复泵试验方法进行设计和生产。
柱塞泵采用填料密封，进出口阀采用高精度双层球阀，溢流部分采用1Cr18Ni9Ti优质材料。
二、结构：（见结构图）1.传动部分：主要由电机和泵体6、联轴器5、蜗杆11、蜗轮3、偏心轴4、柱塞推拉杆9、压力弹簧13等组成。
2、泵头部分：主要由柱塞14、填料压盖15、填料20、填料压帽25、锁紧螺母24、缸体18、吸入阀和排出阀19组成。
3.行程调节部分：主要由行程调节手柄21、行程调节尾座10、调节紧固环23、行程调节推杆1等组成。
三、规格：1.（普通型）型号额定流量L/h额定压力mpa16128642额定功率W250额定电压V380额定泵速min72 572.572.572.572.572.572.5-1柱塞直径mmφ三φ五φ八φ十φ十二φ15喷嘴外径mmφ八φ八φ八φ八重量kg23231zjt0 55/160.551zjt1。
54/121.541zjt3。
94/81zjt6/61zjt9/41zjt14。
6/23.946914.6注：以上产品配置的电机为三相380V四级防爆电机。
其他电机可根据用户需求进行配置。
2、（高压型）型号额定流量l/h额定压力mpa3535351612额定功率w370370370370370额定电压v380380380380380额定泵速min72.572.572.572.572.5-1柱塞直径mmφ3φ5φ8φ10φ12接管外径mmφ8φ8φ8φ8φ8重量kg28282828281zjt0.52/350.521zjt1.54/351.451zjt3.72/353.721zjt5.8/161zjt8.4/125.88.4注：以上产品配置的电机为三相380伏4级防爆型电机。
JBQB型超高压液压机动泵使用说明
J B Q B型超高压液压机动泵使用说明The pony was revised in January 2021JBQ-B型超高压液压机动泵使用说明书艾迪斯鼎力科技(天津)有限公司JBQ-B型超高压液压机动泵使用说明书未经过专业培训的人员不得使用。
使用前检查机油箱（15）内是否有机油。
严禁在可燃性气体和液体存在的环境下使用。
一、主要结构1.液压油箱盖2.液压油面指示窗3.快速接口阳口（供油）4.快速接口阴口（回油）以上两接口用于第一套配套工具5.减速箱油堵6.快速接口阳口7.快速接口阴口以上两接口用于第二套配套工具8.减速箱放油堵9.汽油箱盖10.汽油机阻风门11.汽油开关12.汽油机空气滤清器13.汽油机起动手柄14.汽油机油门15.曲轴箱加机油口盖及油标尺16.汽油机曲轴箱放油塞17.汽油机消声器18．汽油机点火电路开关19．手动液压换向阀操作按钮（用JBQ-B型机动泵重量轻、体积小、工作可靠、操作方便，是一种便携式超高压液压机动泵站。
采用先进的径向柱塞泵和日本本田公司小型汽油机做动力，输出油量大，工作效率高，可满足抢险工作的要求。
它配备两套接口，可同时接两台工具，通过操作手动换向阀可使其中任意一台工具工作，可节省营救过程中的操作时间。
它具有高、低压两级压力输出，能根据外部负载的变化自动切换高、低输出压力。
低压工作时，输出大流量，使配套工具在空行程时快速运动，节省时间。
在配套工具负载工作时，则自动切换成高压、小流量供油以满足配套工具的工作需要。
这就既可降低重量，又能满足使用要求，很适合做为液压破拆工具的动力源。
二、主要技术参数三、操作程序1.初次起动机动泵汽油机前，应通过油面指示窗，检查机动泵液压油箱内油位，油面高度应在指示窗范围内，处于左图所示位置。
并检查汽油机曲轴箱润滑油位（见油面标尺所示），检查汽油箱油量。
加汽油时，应远离火源及吸烟者。
应在良好通风地点加汽油，应使非工作人员及儿童等远离工作区域。

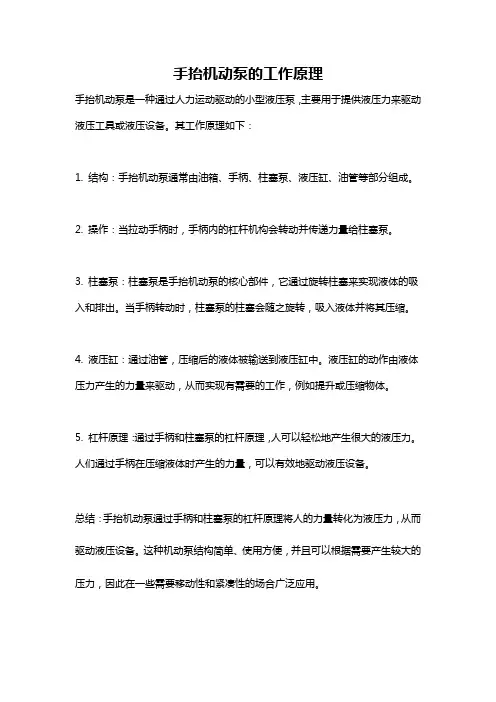

手抬机动泵的工作原理
手抬机动泵的工作原理
手抬机动泵是一种通过人力运动驱动的小型液压泵，主要用于提供液压力来驱动液压工具或液压设备。
其工作原理如下：
1. 结构：手抬机动泵通常由油箱、手柄、柱塞泵、液压缸、油管等部分组成。
2. 操作：当拉动手柄时，手柄内的杠杆机构会转动并传递力量给柱塞泵。
3. 柱塞泵：柱塞泵是手抬机动泵的核心部件，它通过旋转柱塞来实现液体的吸入和排出。
当手柄转动时，柱塞泵的柱塞会随之旋转，吸入液体并将其压缩。
4. 液压缸：通过油管，压缩后的液体被输送到液压缸中。
液压缸的动作由液体压力产生的力量来驱动，从而实现有需要的工作，例如提升或压缩物体。
5. 杠杆原理：通过手柄和柱塞泵的杠杆原理，人可以轻松地产生很大的液压力。
人们通过手柄在压缩液体时产生的力量，可以有效地驱动液压设备。
总结：手抬机动泵通过手柄和柱塞泵的杠杆原理将人的力量转化为液压力，从而驱动液压设备。
这种机动泵结构简单、使用方便，并且可以根据需要产生较大的压力，因此在一些需要移动性和紧凑性的场合广泛应用。
液压破拆工具组操作规程
JBQ-B型超高压液压机动泵使用说明书注意：1、未经过专业培训的人员不得使用。
2、使用前检查机油箱内是否有机油。
3、严禁在可燃气体和液体存在的环境下使用。
一、主要部件：1、液压油箱盖。
2、液压油面指示窗。
3、快速接口阳口。
4、快速接口阴口。
5、减速箱油堵。
6、快速接口阳口。
7、快速接口阴口。
8、减速箱放油堵。
9、汽油箱盖。
10、汽油机阻风门。
11、汽油开关。
12、汽油机空气滤芯。
13、汽油机启动手柄。
14、汽油机油门。
15、曲轴箱加机油口盖及油标尺。
16、汽油机曲轴箱放油塞。
17、汽油机消声器。
18、汽油机点火电路开关。
19、手动液压换向阀操作按钮。
20、手动液压换向阀操作按钮。
21、液压油泵手控开关。
22、减速箱注油口堵。
23、液压油放油塞。
二、主要技术参数三、操作程序：1、初次启动机动泵汽油机前，应通过油面指示窗，检查机动泵液压油箱内油位，油面高度应在指示窗范围内。
并检查汽油机曲轴箱润滑油位，检查汽油箱油量。
每次启动前：检查汽油箱油量；检查液压油油箱油位，需要时在此口加油补充；液压油油箱油位应在油窗范围内；检查汽油机曲轴箱润滑油量。
2、用随机配备的带快速接口的液压软管将本机动泵与两件破拆工具各自连接。
按下换向阀右方按钮，则机动泵与接到液压油箱上部两快速接口的配套工具连通。
按下换向阀左方按钮，则机动泵与接到液压油箱下部两快速的配套工具连通。
3、打开汽油开关，关闭阻风门，将汽油机油门向上推至全程的1/3-2/3处为止。
注意当发动机已热时或大气温度高时，可不关闭阻风门。
4、将点火电路开关顺时针方向由OFF转到ON位置使电路接通。
液压油泵手控开关处于卸压位置。
5、启动前，要使机器远离易燃物，注意汽油箱盖应拧紧。
检查机组各部分是否有松动、损坏现象。
将溅在油箱外各处汽油擦净。
机动泵应放于良好通风地点。
机动泵上不要放有任何物品，此时方可启动。
6、汽油机启动成功后，慢慢将阻风门顺时针打开。
待发动机热机后，将油门杆抬起，使之处于工作位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压机动泵使用说明书BJQ-63/0.6 卧式机动泵，它的结构紧凑，造型美观，自重轻，工作平衡可靠，输出油量大，可作为各种液压器具的液压源。
一．技术参数：额定输出压力：63 MPa输出功率： 2 kw储油量： 3 L重量：25Kg二．操作方法：1.液压泵启动前先检查液压泵的油位，汽油机机油位；2.将操作手柄放置待机位置，并将液压泵管接头与所配液压工具接头连接（连接要可靠，到位）；3.启动汽油机（见汽油机使用说明书）。
运转平衡后，将油门开至最大。
4.工作时，将液压泵操作手柄拉至工作方向关闭（向左边顺时针），液压油即从高压出口输出，推动液压工具工作，工作完成后，将操作手柄推至回油方向的档位打开（向右边），此时液压油即从低压输出口输出推动液压工具回位，当液压工具恢复到原位时，即将操作手柄放置待机档位，一个工作循环完成。
三．液压泵的保养及注意事项：1.油泵使用N32号液压油；2.储油量必须在油窗之上范围内；3.每次加油就换油时必须用80目以上滤油网过滤；4.工作油温5摄氏度至60摄氏度；5.启动油泵前需将操作手柄置于待机位置，工作时的输出压力不得超过75MPa；6.液压泵在出厂前已调整好，不得随意调高压力，需从新调整时，压力不得超过用具规定压力，以避免损坏工具。
7.由于胶管老化，检查时按技术参数中规定压力的1.4倍进行试压，如有爆破、凸起、渗油等现象则不得继续使用；8.汽油机使用方法，详见汽油机使用说明。
前言：使用产品前请仔细阅读使用说明书本使用说明书能帮助您更有效、更安全地使用发动机。
若发动机出现问题或您对发动机有任何疑问，请向嘉陵-本田公司授权的特约服务店咨询。
书中的所有内容均为印刷前所具有的最新产品资料。
本田技研工业株式会社保留此书内容而不事先通知和不承担任何责任的权利。
此使用说明书是发动机产品的一部分，如果转卖时，应一并移交。
熟读搭载本书发动机的设备而另外提供的有关放发动机的起动、停机、操作和调整以及其它特殊的保养说明的使用说明书内容。
建议您阅读并理解保养条件，明白自己应承担的责任。
安全启示：您和他人的安全是非常重要的。
在本书中和发动机上，我们提供了安全警示内容，仔细阅读并理解其中的含义。
安全警示信息向您提供可能给您和他人带来伤害的潜在信息。
每条信息前有一个！符号和危险、警告、注意三种用语的其中一个。
这些警示词的含义是：！危险如果不遵守指示，将造成死亡或严重人身伤害。
！警告如果不遵守指示，可能造成死亡或严重人身伤害。
！注意如果不遵守指示，可能造成人身伤害。
每条警示告诉您存在的潜在的危险，会发生什么，如何去避免这些危险，从而降低伤害的可能。
损害预警：你还会看到下面的“重要事项”提示语信息。
提示的含义是：重要事项如果您不遵守指示，发动机或其它财物可能受损。
以上提示语有助您避免发动机、其它财物的损害或者对环境的破坏。
HONDA 使用说明书GX100 通用汽油机一、安全事项：1.了解所有控制部件的操作以及如何在紧急情况下关停发动机。
决不允许未受过训练的人员操作发动机。
2.禁止儿童操作发动机。
儿童和宠物必须远离操作区域。
3.发动机排出的气体含有毒的一氧化碳。
保证通风良好，禁止在密封的室内运行发动机。
4.发动机运作时，其机体和所排气体温度非常高，因此操作时，不要再发动机上覆盖任何东西。
5.本发动机适用于匹配非冲击夯的一般用途设备。
禁止用于其它用途，例如汽车或摩托车的动力装置。
二、警告标签位置1.警告标志提醒您可能造成严重人身伤害的潜在危险。
请仔细阅读。
2.一旦标签脱落或难以辨认，请与嘉陵-本田特约服务店联系进行更换。
三、零部件及操控装置位置特性：机油报警系统（适用型）机油报警系统能防止因曲轴箱内机油油位过低而造成的损害。
当曲轴箱里的机油油位低于安全油位限时，机油报警系统会使发动机自动停止（发动机开关仍处于ON开）。
如果发动机停止运行不能重新起动，则要在出现其它问题前先检查机油油位（详见说明书）。
操作前检查：您的发动机准备好了吗？为了您的安全以及为了使您的设备更耐用，在操作发动机前需要花一些时间来检查发动机的情况。
操作前，确保解决所发现的故障或者您可以让特约服务店的专业人员来解决。
！警告：不恰当的保养或没有解决故障就操作发动机可能会造成严重人员伤害甚至死亡。
每次操作前必须做操作前检查，修正各种故障。
操作检查前，水平放置发动机，且发动机开关处处于“关（OFF）”。
每次启动前先检查一下几点：发动机的常规检查1.检查发动机的外壁和底部是否有漏油的现象。
2.清除多余的污垢或杂物，特别是消音器和反冲起动器外壳上。
3.检查是否有损坏的迹象。
4.检查防护外壳（罩）是否安装到位，所有的螺母、螺栓、螺钉是否拧紧。
检查发动机：1.检查燃油油位。
操作前加满油可以避免或减少因需要加油而中断操作的发生。
2.检查发动机机油油位。
运行时，油位过低会损害发动机。
当机油低于安全油位下限时，机油报警器（适用型）时发动机停止运转。
为避免意外熄火引起的不便，每次起动发动机前先检查机油油位。
3.检查空气滤芯器（见说明书）。
空气滤芯过脏会阻止空气通向化油器，影响发动机工作性能。
4.检查由该发动机提供动力的设备。
起动发动机前，请阅读该设备提供的使用说明书，以了解操作预防措施以及该遵循的操作步骤。
操作：操作警示：第一次使用发动机前，请阅读安全事项和操作前检查。
为了您的安全，请不要再密闭的地方使用发动机，如在车库。
发动机废气含有有毒的一氧化碳，在密闭的场所，一氧化碳能快速聚集，导致疾病甚至死亡。
！警告：废气中含有有毒的一氧化碳，能在密闭的场所聚集到危险浓度。
吸入一氧化碳能使人昏迷甚至死亡。
禁止在人群聚集的密闭或半密闭场所运行发动机。
阅读搭载本发动机的设备所提供的使用说明书，了解在发动机起动、关停或操作时的安全注意事项。
不要在坡度大于20°的斜坡上操作发动机。
起动发动机：1.将燃油开关移至ON（开）处。
2.起动时，若发动机是冷却的，需将阻风门手柄移至CLOSED（关）处。
起动时，若发动机时热的，则将阻风门手柄移至OPEN（开）处。
3.将发动机开关置于ON（开）处。
4.轻轻拉起起动手柄直至感觉到阻力，然后用力快速拉动，拉动方向如图箭头所示。
再缓慢放回起动手柄。
重要事项：不要让起动手柄突然弹回发动机。
慢慢放回，避免损害反冲起动器。
6.如果起动发动机时，阻风门手柄位于CLOSED（关），在发动机变热后应逐渐将手柄移至OPEN（开）位置。
四．设置发动机速度1.将阻风门手柄调至预定的发动机速度。
2.有一些发动机并没有如图所示将阻风门手柄安装在发动机上，而是运用远程控制装置操作。
3.推荐的发动机速度请参照本发动机的设备所提供的使用说明书。
五．停止发动机在紧急情况下停机，应把发动机开关旋至OFF（关）的位置。
通常情况下，请采用以下步骤：1.将节气门手柄移置MIN（慢）的位置。
有一些发动机并没有如图所示将节气门手柄安装在发动机上，而是运用控制装置操控。
2.将发动机开关旋至OFF（关）的位置。
3.将燃油开关移至OFF（关）的位置。
五．保养(一)保养的重要性良好的保养时安全、经济以及操作无故障的基本保证。
同时还能减少污染。
！警告不恰当的保养或操作前没有纠正已出现的故障，可能产生更严重的故障从而使人员严重受伤或者死亡。
必须遵守本使用说明书中所建议的检查和维护以及保养日程表中各项目。
为帮助您恰当地维护发动机，下面几页内容包括保养日程表，定期检查程序以及使用基本手用工具进行简单保养维护。
其他保养工作较为困难或需要专业工具，因此最好由嘉陵—本田特约服务店的技术人员或其他专业人员进行维护。
保养日程表适用于常规工作条件。
如果您在较为恶劣的条件下操作发动机（例如持续高温或高负荷运行，或在异常潮湿或满是灰尘的条件下），向嘉陵—本田的特约服务店人员咨询根据您个人需要和使用的保养建议。
请使用纯正的本田通用零部件。
使用质量低劣的替代品会损坏发动机，且不能得到保养。
（二）保养安全事项以下是一些非常重要的安全预警。
我们并不能讲所有可能会在维护过程中出现的危险一一列出以示警告您。
是否能胜任维修工作，职能由您自己决定。
！警告不遵守保养说明和警告的要求，可能导致人员严重受伤甚至死亡。
严格遵守本实用说明书中的步骤和安全提示。
安全预警：1.在进行任何保养或维修前，确保关停发动机。
这能减少一些潜在的安全隐患。
2.发动机废气中的一氧化碳导致中毒。
操作场所需通风良好。
3.高温部件导致烫伤。
等发动机和排气系统冷却后才接触。
4.运动部件造成的伤害。
除非另有说明，禁止运动发动机。
5.操作前请阅读说明书，确保您具有必要的工具和技能。
6.发动机工作附近有汽油时要格外小心，以减少火灾和爆炸的可能性。
用不易燃的容积清洗零部件，不能用汽油清洗。
所有燃油相关的零部件必须远离烟头、火花和火焰。
！切记：嘉陵—本田特约服务店对您的发动机更为熟悉，具有保养和维修发动机的成套设备。
为确保质量和安全可靠，在维修和更换零件时请使用新的、纯正本田通用零部件。
（三）保养日程表（1）如在粉尘地区使用，需勤加保养。
（2）这些项目应该由嘉陵—本田公司授权的特约服务店来保养，除非用户有适当的工具以及机修能力。
参照嘉陵—本田特约服务店维修手册。
（3）用于商业用途时，请记录好运行小时数，以确定适当的保养周期。
（4）正时皮带是否有破损，如有异常，则需更换。
若因不遵循本保养日程表而导致的损坏不在保修范围内。
七、加燃油推荐燃油：本机推荐使用90号以上的无铅汽油。
应在通风良好处熄火加油。
如果发动机才运转完毕，则要等发动机先冷却。
禁止在室内加注燃油，一面接触到火焰或火花。
您也可以使用乙醇含量不超过10%或者甲醇含量不超过5%的无铅汽油。
而甲醇必须含有助溶剂和阻蚀剂。
如果乙醇和甲醇的含量超过以上比例可能会造成起动机和/或运作故障。
同时还可能对燃油系统上金属、橡胶和塑料部件的损坏。
因燃油中乙醇和甲醇含量超标而引起的发动机损坏或运转故障不在保障范围之内。
！危险：1.汽油易燃易爆，加注燃油时可能会被灼伤甚至严重烧伤。
2.停机并远离明火、火花和热源。
3.只能室外加油。
4.立即擦去溅出的燃油。
重要事项：汽油会对油漆和塑料件造成损坏。
加油时要小心，不要使汽油外溅。
汽油外溅而造成的损失不在保修范围之内。
禁止使用陈油或被污染的油以及混合油。
避免灰尘和水进入燃油箱。
1.将发动机关停置于平地上，拧开油箱盖检查油位。
若油位过低则加油。
2.往燃油箱内加注燃油直至最高油位为止。
避免燃油溢出。
起动发动机前擦净溅出的燃油。
3.加油时要小心，以免燃油外溅。
不要将燃油箱完全加满。
有时因操作条件不同时燃油油位应低于上限。
加油后，将燃油箱盖拧牢。
4．将汽油远离指示灯、烤炉、电器、动力设备等。
5.溅出的燃油不仅有火灾的隐患，还会污染环境，请立即擦净溅出的汽油。
