光伏控制器的主要技术参数

四象限光伏控制器四象限光伏控制器是一种用于光伏发电系统中的关键设备，它能够实现对光伏电池组的精确控制，有效提高发电效率。

本文将从四象限光伏控制器的原理、功能和应用等方面进行介绍。

一、四象限光伏控制器的原理四象限光伏控制器是一种基于电力电子技术的控制装置，主要由电子元器件和控制算法组成。

其工作原理主要包括以下几个方面：1. 光伏电池发电原理：光伏电池是利用光电效应将太阳能转化为电能的器件。

当太阳光照射到光伏电池上时，光子的能量被电子吸收，形成电压差，从而产生电能。

2. 最大功率点追踪（MPPT）：光伏电池的输出功率与其工作点相关，不同的工作点对应着不同的输出功率。

而太阳能的辐射强度和温度等因素会影响光伏电池的工作点，因此需要通过最大功率点追踪算法来寻找光伏电池的最佳工作点，以实现最大的输出功率。

3. 逆变器控制：逆变器是将光伏电池的直流电转换为交流电的装置。

四象限光伏控制器通过控制逆变器的工作方式，使光伏电池的直流电能以最佳方式转换为交流电，从而实现高效发电。

四象限光伏控制器具有以下几个主要功能：1. 最大功率点追踪功能：通过实时监测光伏电池的电压和电流等参数，采用先进的最大功率点追踪算法，精确计算出光伏电池的最佳工作点，以获取最大的输出功率。

2. 逆变器控制功能：根据光伏电池的输出电压和电流等参数，控制逆变器的工作方式和输出频率，将直流电转换为交流电，并保持输出电压和频率的稳定。

3. 安全保护功能：四象限光伏控制器会监测光伏电池组的电压、电流和温度等参数，一旦发现异常情况，如过压、过流、过温等，会及时采取相应的保护措施，保证光伏发电系统的安全运行。

4. 数据采集和通信功能：四象限光伏控制器可以实时采集光伏电池组的输出功率、电压、电流等数据，并通过通信接口将数据传输给监控系统，方便运维人员对光伏发电系统进行监控和管理。

三、四象限光伏控制器的应用四象限光伏控制器主要应用于光伏发电系统中，可以广泛应用于家庭光伏发电、商业光伏发电和大型光伏电站等场景。

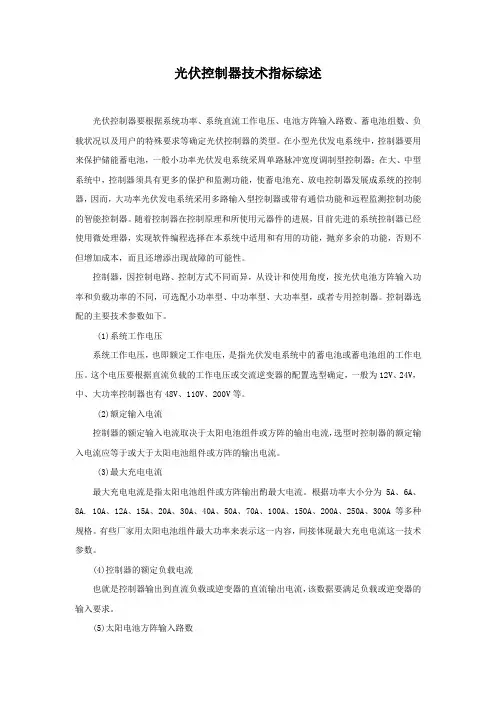

光伏控制器技术指标综述光伏控制器要根据系统功率、系统直流工作电压、电池方阵输入路数、蓄电池组数、负载状况以及用户的特殊要求等确定光伏控制器的类型。

在小型光伏发电系统中，控制器要用来保护储能蓄电池，一般小功率光伏发电系统采周单路脉冲宽度调制型控制器；在大、中型系统中，控制器须具有更多的保护和监测功能，使蓄电池充、放电控制器发展成系统的控制器，因而，大功率光伏发电系统采用多路输入型控制器或带有通信功能和远程监测控制功能的智能控制器。

随着控制器在控制原理和所使用元器件的进展，目前先进的系统控制器已经使用微处理器，实现软件编程选择在本系统中适用和有用的功能，抛弃多余的功能，否则不但增加成本，而且还增添出现故障的可能性。

控制器，因控制电路、控制方式不同而异，从设计和使用角度，按光伏电池方阵输入功率和负载功率的不同，可选配小功率型、中功率型、大功率型，或者专用控制器。

控制器选配的主要技术参数如下。

(1)系统工作电压系统工作电压，也即额定工作电压，是指光伏发电系统中的蓄电池或蓄电池组的工作电压。

这个电压要根据直流负载的工作电压或交流逆变器的配置选型确定，一般为12V、24V，中、大功率控制器也有48V、110V、200V等。

(2)额定输入电流控制器的额定输入电流取决于太阳电池组件或方阵的输出电流，选型时控制器的额定输入电流应等于或大于太阳电池组件或方阵的输出电流。

(3)最大充电电流最大充电电流是指太阳电池组件或方阵输出酌最大电流。

根据功率大小分为5A、6A、8A. 10A、12A、15A、20A、30A、40A、50A、70A、100A、150A、200A、250A、300A等多种规格。

有些厂家用太阳电池组件最大功率来表示这一内容，间接体现最大充电电流这一技术参数。

(4)控制器的额定负载电流也就是控制器输出到直流负载或逆变器的直流输出电流，该数据要满足负载或逆变器的输入要求。

(5)太阳电池方阵输入路数控制器的输入路数要多于或等于太阳电池方阵的设计输入路数：小功率光伏控制器一般只有一路太阳电池方阵单路输入；大功率控制器通常采用多路输入，每路输入的最大电流一额定输入电流／输入路数，因此，各路电池方阵的输出电流应小于或等于控制器每路允许输入的最大电流值。

光伏控制器的主要参数光伏控制器是太阳能发电系统中的重要组成部分，它承担着对光伏发电系统的监控、调节和保护等功能。

光伏控制器的主要参数包括额定电压、额定电流、最大电压、最大电流、充电方式和放电方式等。

额定电压是指光伏控制器能够承受的最大电压。

在太阳能发电系统中，太阳能电池板会将太阳能转化为电能，然后通过光伏控制器进行调节和管理。

光伏控制器的额定电压应该与太阳能电池板的输出电压匹配，以确保系统的正常运行。

额定电流是指光伏控制器能够承受的最大电流。

太阳能电池板在光照充足的情况下能够输出一定的电流，光伏控制器需要能够承受太阳能电池板的最大输出电流，以保证系统的正常运行。

最大电压是指光伏控制器能够承受的最大电压。

在太阳能发电系统中，由于天气、光照等因素的变化，太阳能电池板的输出电压会有所波动。

光伏控制器需要能够承受太阳能电池板输出电压的最大值，以保证系统的安全运行。

最大电流是指光伏控制器能够承受的最大电流。

太阳能电池板在强光照射下能够输出较大的电流，光伏控制器需要能够承受太阳能电池板输出电流的最大值，以保证系统的安全运行。

充电方式是指光伏控制器对电池进行充电的方式。

太阳能发电系统通常会使用蓄电池来存储电能，光伏控制器通过控制光伏电池板对蓄电池进行充电。

常见的充电方式有恒压充电、恒流充电等。

放电方式是指光伏控制器对蓄电池进行放电的方式。

当太阳能电池板无法提供足够的电能时，光伏控制器会通过放电来供电。

常见的放电方式有直接放电和逆变器放电等。

除了以上的主要参数外，光伏控制器还具有其他的功能。

例如，光伏控制器可以对太阳能电池板的输出功率进行跟踪和调节，以最大限度地提高光伏发电系统的效率。

光伏控制器还可以监测光伏发电系统的运行状态，如电池电压、电池温度等，并及时报警，以保证系统的安全运行。

光伏控制器是太阳能发电系统中不可或缺的部分。

通过对光伏控制器的主要参数进行了解和了解，可以更好地选择和使用光伏控制器，从而提高太阳能发电系统的效率和可靠性。

太阳能控制器的主要参数
一、功能参数
1、太阳能控制器的外形尺寸：一般为平面型，外壳采用新型耐候材料，外形紧凑，面积大。

2、控制器的功能：能够控制太阳能发电系统的输出，保护太阳能电池，主要包括输入电压检测，控制输入电压，控制输出电压，检测温度，
防止过充，限制输出瞬时电流等。

3、太阳能电池控制器的输入电压：有范围的输入电压，一般范围为
12V-30V，可以根据用户设置的电压调整输出电压，以实现最大功率输出。

4、太阳能电池控制器的输出电压：根据控制器的设计，输出电压可
以在12V-30V之间调节，较高的输出电压可以提高电池的存储率，低的输
出电压可以降低电池的充电损耗。

5、太阳能电池控制器的温度系数：有范围的温度系数，一般温度系
数为-2mV/℃，可以根据控制器的设计，根据环境温度的变化实现电池最
佳充电效果。

6、太阳能控制器的抗干扰能力：根据控制器的设计，控制器可以进
行带有抗干扰和抗噪声等功能，以确保控制器的正常运行。

7、太阳能控制器的过放防护：可以用于保护控制器，避免过放而对
太阳能电池组造成损坏。

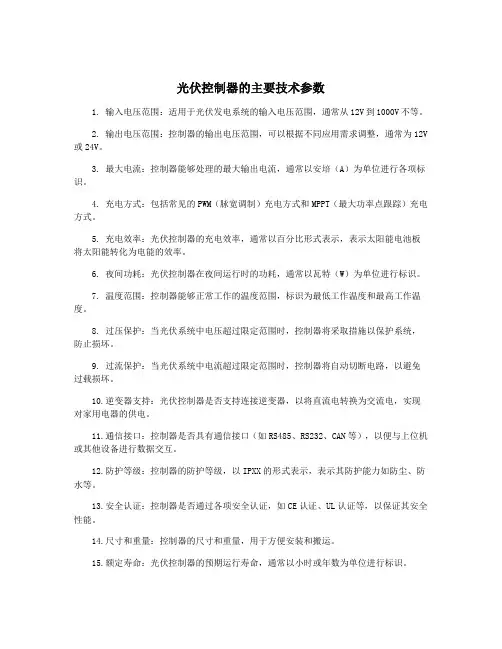

光伏控制器的主要技术参数
1. 输入电压范围：适用于光伏发电系统的输入电压范围，通常从12V到1000V不等。

2. 输出电压范围：控制器的输出电压范围，可以根据不同应用需求调整，通常为12V 或24V。

3. 最大电流：控制器能够处理的最大输出电流，通常以安培（A）为单位进行各项标识。

4. 充电方式：包括常见的PWM（脉宽调制）充电方式和MPPT（最大功率点跟踪）充电方式。

5. 充电效率：光伏控制器的充电效率，通常以百分比形式表示，表示太阳能电池板将太阳能转化为电能的效率。

6. 夜间功耗：光伏控制器在夜间运行时的功耗，通常以瓦特（W）为单位进行标识。

7. 温度范围：控制器能够正常工作的温度范围，标识为最低工作温度和最高工作温度。

8. 过压保护：当光伏系统中电压超过限定范围时，控制器将采取措施以保护系统，防止损坏。

9. 过流保护：当光伏系统中电流超过限定范围时，控制器将自动切断电路，以避免过载损坏。

10.逆变器支持：光伏控制器是否支持连接逆变器，以将直流电转换为交流电，实现对家用电器的供电。

11.通信接口：控制器是否具有通信接口（如RS485、RS232、CAN等），以便与上位机或其他设备进行数据交互。

12.防护等级：控制器的防护等级，以IPXX的形式表示，表示其防护能力如防尘、防水等。

13.安全认证：控制器是否通过各项安全认证，如CE认证、UL认证等，以保证其安全性能。

14.尺寸和重量：控制器的尺寸和重量，用于方便安装和搬运。

15.额定寿命：光伏控制器的预期运行寿命，通常以小时或年数为单位进行标识。

48V200A太阳能控制器的主要技术指标1.1 环境条件根据GB/T 4798-1996中相关条款要求，本控制器的环境条件要求如下：1.1.1 温度范围工作温度范围：-15℃～55℃。

储运温度范围：-40℃～+70℃。

1.1.2 相对湿度范围工作相对湿度范围：≤90％（55℃±2℃）。

储运相对湿度范围：≤95％（55℃±2℃）。

1.1.3 大气压力大气压力范围为：70kPa～106kPa。

1.2 外观、结构要求1.2.1 外观要求1.2.1.1 机柜外部喷漆处理，颜色均匀、无起泡、裂纹、流痕。

产品表面不应有明显的凹痕、划伤、裂缝变形等现象，金属零件不应有锈蚀氧化及机械损伤。

1.2.1.2 输入输出接线端子等有明显标志。

1.2.1.3 机箱焊接处均匀牢靠，无裂缝、夹渣，紧固处有防松装置。

1.2.1.4 机箱上的产品规格型号、商标图案以及说明功能的文字符号应清晰、位置正确。

1.2.1.5 机箱内监控LCD面板显示功能正确，清晰。

1.2.2 元器件安装和外形结构符合安装设计图。

1.2.3 机箱采用下进出线。

1.2.4 操作方式为前操作。

维护方式为前维护，设备前至少留800mm的维护空间。

1.3 太阳能控制器配置要求1.3.1 太阳能方阵输入配电配置XRY48200C太阳能控制器最多可配置四路太阳能方阵输入，每路经一63A（或100A）空开接入。

用户可根据实际需求进行选择输入太阳能方阵输入路数。

如果不满4路，需要按从1到4的顺序接入，以及在监控内进行总接入路数设置。

否则会出现太阳能方阵故障（丢失）告警。

XRY48200C控制器太阳能方阵额定输入电压：48VacXRY48200C控制器太阳能方阵电压范围：35Vdc-96VdcXRY48200C控制器太阳能方阵单路输入额定电流：50AXRY48200C控制器太阳能方阵单路过流保护点：55A最大电池充电电流：2分钟以内允许200A。

长时间充电电流最大允许150A。

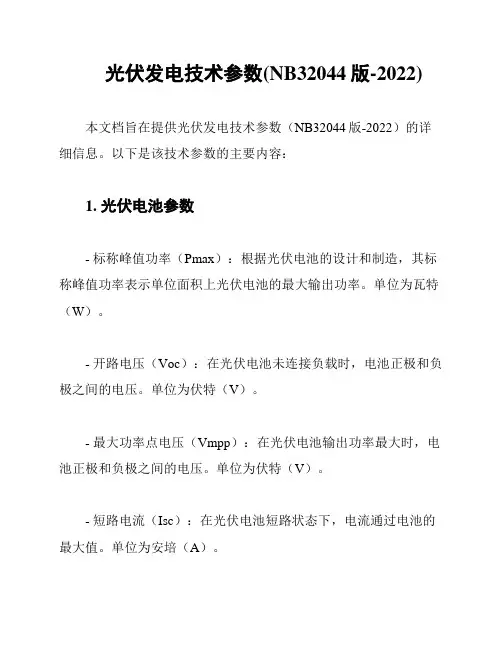

光伏发电技术参数(NB32044版-2022)本文档旨在提供光伏发电技术参数（NB32044版-2022）的详细信息。

以下是该技术参数的主要内容：1. 光伏电池参数- 标称峰值功率（Pmax）：根据光伏电池的设计和制造，其标称峰值功率表示单位面积上光伏电池的最大输出功率。

单位为瓦特（W）。

- 开路电压（Voc）：在光伏电池未连接负载时，电池正极和负极之间的电压。

单位为伏特（V）。

- 最大功率点电压（Vmpp）：在光伏电池输出功率最大时，电池正极和负极之间的电压。

单位为伏特（V）。

- 短路电流（Isc）：在光伏电池短路状态下，电流通过电池的最大值。

单位为安培（A）。

- 最大功率点电流（Impp）：在光伏电池输出功率最大时，电流通过电池的值。

单位为安培（A）。

2. 光伏组件参数- 组件类型：光伏组件的具体类型和规格。

- 标称峰值功率（Pmax）：光伏组件在标准测试条件下的最大输出功率。

单位为瓦特（W）。

- 开路电压（Voc）：光伏组件未连接负载时的电压。

单位为伏特（V）。

- 最大功率点电压（Vmpp）：光伏组件输出功率最大时的电压。

单位为伏特（V）。

- 短路电流（Isc）：光伏组件短路状态下的最大电流。

单位为安培（A）。

- 最大功率点电流（Impp）：光伏组件输出功率最大时的电流。

单位为安培（A）。

- 光伏组件效率：光伏组件将太阳能转化为电能的效率。

以百分比表示。

3. 光伏发电系统参数- 额定直流功率：光伏发电系统在额定条件下的直流输出功率。

单位为瓦特（W）。

- 额定交流功率：光伏发电系统通过逆变器将直流电转换为交流电后的额定输出功率。

单位为瓦特（W）。

- 最大直流电压：光伏发电系统直流侧的最大工作电压。

单位为伏特（V）。

- 最大直流电流：光伏发电系统直流侧的最大工作电流。

单位为安培（A）。

- 输出电压范围：光伏发电系统交流侧的输出电压范围。

单位为伏特（V）。

- 输出频率范围：光伏发电系统交流侧的输出频率范围。

光伏主要技术指标1. 光电转换效率（Efficiency of Photovoltaic Conversion）：光电转换效率是光伏技术的最关键指标之一、它表示太阳光照射到光伏电池上时，被转化为电能的比例。

当前，太阳能电池的效率可以达到20%左右，而世界上最高效率的光伏电池已经超过了40%，通过提高效率可以增加单位面积上光伏电池的发电能力。

2. 光电池发电功率（Electric Power Generation of Photovoltaic Cell）：光电池发电功率是指光伏电池在特定条件下产生的电功率。

与光电转换效率相关，通常使用单位面积上光伏电池的发电功率来评估光伏电池的性能。

3. I-V曲线特性（I-V Curve Characteristics）：I-V曲线是光伏电池的典型特性曲线，用于描述光伏电池在不同电流和电压下的工作状态。

通过分析I-V曲线，可以获得光伏电池的最大功率点和最大输出功率。

4. 厚度（Thickness）：光伏电池的厚度影响其制造成本、稳定性和耐久性等方面的性能。

通常，光伏电池的厚度越薄，制造成本越低，但也可能影响光伏电池的耐久性。

5. 可靠性（Reliability）：光伏电池的可靠性是指其在长期使用中能够保持正常的工作状态，并且不受外界环境因素和时间的影响。

可靠性是影响光伏系统寿命和性能的重要因素之一6. 温度系数（Temperature Coefficient）：太阳能电池在工作温度变化时其性能可能会发生变化，温度系数就是用于描述这种变化的指标。

光伏电池的温度系数是指电池输出电压和电流随温度变化的比例，通常使用温度系数来评估光伏电池在高温环境下的性能。

7. 透明度（Transparency）：透明光伏技术是一种将太阳能电池集成到建筑物的玻璃或其他透明材料中，从而实现光伏发电的技术。

透明光伏技术的主要指标之一就是材料的透明度，即允许通过的光的比例。

8. 光谱响应（Spectral Response）：光伏电池的光谱响应是指不同波长的光照射到电池上时，电池所产生的电流的变化。

太阳能控制器说明书太阳能控制器说明书一、产品介绍1.1 产品概述太阳能控制器是一种用于太阳能光伏系统中的电子设备，主要功能是控制光伏电池板的输出电压，以及对电池的充电和放电进行管理。

1.2 产品特点太阳能控制器具有以下特点：●高效能：采用先进的光伏调节技术，能够最大程度地提高光伏电池板的发电效率。

●安全可靠：具备多重保护功能，包括过压保护、过流保护、短路保护等，确保太阳能发电系统的安全运行。

●易于安装和使用：设备结构简单，操作界面友好，用户可以轻松完成控制器的安装和配置。

●良好的兼容性：适用于各种太阳能光伏系统，以及与电网和储能系统的连接。

二、产品规格2.1 输入参数●最大输入电压：V●输入电压范围：XV-V●最大输入电流：A2.2 输出参数●输出电压范围：XV-V●输出电流范围：X-A2.3 其他参数●工作温度范围：-℃至℃●防护等级：IP●尺寸：mm × mm × mm●重量：g三、安装与连接3.1 安装要求●安装位置选择：建议安装在通风良好、避免阳光直射和雨水浸泡的地方。

●安装支架：选择合适的支架将控制器固定在墙面或其他支撑物上。

3.2 连接方法根据实际情况选择以下一种连接方式：●直接连接：将太阳能光伏电池板的正极与控制器的正极连接，负极与负极连接。

●并联连接：将多块太阳能光伏电池板的正极并联后连接到控制器的正极，负极同理。

四、使用说明4.1 开机与关机按下电源开关键，控制器将启动，显示屏上将显示相关信息。

按下电源开关键，控制器将关闭。

4.2 参数设置通过操作按钮和显示屏，用户可以对控制器进行参数设置，包括输入输出电压范围、过压保护参数等。

具体操作方法详见用户手册。

4.3 故障检测与处理控制器配备有故障检测功能，当系统发生故障时，将显示相应的故障代码。

用户可以根据用户手册中提供的故障代码表进行故障的判断和处理。

五、维护与保养为了确保太阳能控制器的正常运行，用户需要定期进行以下维护与保养工作：●清洁：定期清除控制器表面的尘土和杂物，以保证散热效果和防止短路等故障。

光伏发电控制技术及最大功率点跟踪技术一、光伏发电控制技术概述光伏发电是指利用太阳能将光能转化为电能的过程。

在光伏发电系统中，控制技术是非常重要的一环。

通过对系统进行控制，可以实现对光伏组件、逆变器和电池等设备的运行状态进行监测和调节，从而保证系统的稳定运行和高效发电。

二、光伏发电控制技术分类1. 充放电控制技术：主要包括对储能设备的充放电控制，以及对逆变器输出功率的调节。

2. 逆变器控制技术：逆变器是将直流转换为交流的关键设备。

通过逆变器控制技术，可以实现对逆变器输出波形、频率和幅值等参数进行精确调节。

3. MPPT跟踪技术：MPPT（Maximum Power Point Tracking）跟踪技术是指在不同日照条件下寻找并锁定太阳能板最大功率点的过程。

通过MPPT跟踪技术，可以提高光伏发电系统的效率。

三、最大功率点跟踪技术原理1. 光伏组件特性曲线在光伏组件的I-V特性曲线中，最大功率点（MPP）是指输出功率最大的状态。

当太阳辐射强度和温度变化时，MPP会发生变化。

2. MPPT跟踪算法常见的MPPT跟踪算法有Perturb and Observe（P&O）算法、Incremental Conductance（INC）算法和Hill Climbing（HC）算法等。

其中，P&O算法是最为常用的一种。

P&O算法通过不断改变电压或电流来寻找MPP。

具体实现过程为：对于当前状态下的电压和电流，如果输出功率比上一时刻增加，则继续增加电压或电流；如果输出功率比上一时刻减少，则反向改变电压或电流方向。

3. MPPT控制器MPPT控制器是实现MPPT跟踪技术的关键设备。

它通过采集光伏组件的I-V特性曲线数据，并根据MPPT跟踪算法计算出当前MPP所对应的电压或电流值，并将其传递给逆变器控制器进行调节。

四、光伏发电控制系统设计1. 控制系统框图光伏发电控制系统由光伏组件、MPPT控制器、逆变器控制器和电池组成。
