测绘数据格式与转换方法介绍测绘数据是指通过测量和记录获取的地理要素的空间位置和属性信息。
它是地理信息系统（GIS）中非常重要的组成部分，可用于各种应用领域，如土地管理、城市规划和环境保护等。
在测绘数据的处理和应用过程中，对于数据格式和转换方法的选择非常关键。
本文将介绍几种常见的测绘数据格式和转换方法。
1. 测绘数据格式1.1 CAD格式CAD（Computer-Aided Design）是一种广泛应用于绘图和设计领域的数据格式。
CAD格式通常以DWG（Drawing）或DXF（Data Exchange Format）为扩展名。
它可以包含各种地理要素，如点、线和面等，并具有较强的图形和属性编辑功能。
CAD格式在土地测绘和建筑设计领域得到广泛应用。
1.2 GIS格式GIS格式是一种专门用于地理信息系统的数据格式。
其中，Shapefile是最常见的一种格式，它由若干文件组成，包括.shp（地理要素几何数据）、.dbf（属性数据）和.shx（索引文件）等。
Shapefile可以存储点、线、面和多边形等地理要素，适用于空间分析和地图制图等应用。
1.3 栅格格式栅格格式是一种将地理要素划分为规则网格的数据格式。
常见的栅格格式包括TIFF（Tagged Image File Format）和GRID（Grid Format）。
栅格格式适用于表达连续地理现象，如高程、气象和土地利用等。
它具有简单、易于处理和存储的优势，但对空间位置的精确性要求较高。
2. 测绘数据转换方法2.1 坐标系转换坐标系转换是将一个坐标系的空间数据转换为另一个坐标系的过程。
不同的国家和地区使用不同的地理坐标系统，如经纬度坐标和高斯投影坐标等。
在进行测绘数据分析和应用时，常常需要将数据转换为统一的坐标系，以确保数据的一致性和准确性。
2.2 文件格式转换文件格式转换是将一个数据文件从一种格式转换为另一种格式的过程。
在测绘数据的处理和共享过程中，不同的软件和系统使用不同的数据格式，如CAD、GIS 和栅格格式等。
MapGIS数据和ArcGIS数据的相互转换一、背景介绍MapGIS和ArcGIS是两种常用的地理信息系统（GIS）软件，它们在地图制作、数据管理和空间分析等方面具有广泛的应用。
由于两种软件的数据格式不同，需要进行数据的相互转换，以便在不同的GIS平台上进行数据共享和协作。
二、MapGIS数据转换为ArcGIS数据1. 数据格式转换MapGIS数据通常以.mdb或.gdb格式存储，而ArcGIS数据则以.shp或.geodatabase格式存储。
为了将MapGIS数据转换为ArcGIS数据，可以按照以下步骤进行操作：- 打开MapGIS软件，选择要转换的数据集。
- 将数据集导出为.shp或.geodatabase格式。
- 打开ArcGIS软件，导入.shp或.geodatabase格式的数据。
2. 数据属性转换MapGIS和ArcGIS在数据属性的定义上存在差异，因此在转换过程中需要注意以下事项：- 确保数据属性的一致性，包括字段名称、数据类型、长度等。
- 对于MapGIS中的特殊属性，如代码表、字典等，需要进行相应的转换或映射。
3. 数据投影转换MapGIS和ArcGIS支持不同的地理坐标系和投影方式，因此在数据转换过程中需要进行投影的转换，以确保数据在不同平台上的空间一致性。
三、ArcGIS数据转换为MapGIS数据1. 数据格式转换ArcGIS数据可以通过以下步骤转换为MapGIS数据：- 打开ArcGIS软件，选择要转换的数据集。
- 将数据集导出为.mdb或.gdb格式。
- 打开MapGIS软件，导入.mdb或.gdb格式的数据。
2. 数据属性转换与MapGIS转换为ArcGIS数据相反，ArcGIS转换为MapGIS数据时也需要注意数据属性的一致性，包括字段名称、数据类型、长度等。
3. 数据投影转换同样地，ArcGIS数据转换为MapGIS数据时也需要进行投影的转换，以确保数据在不同平台上的空间一致性。

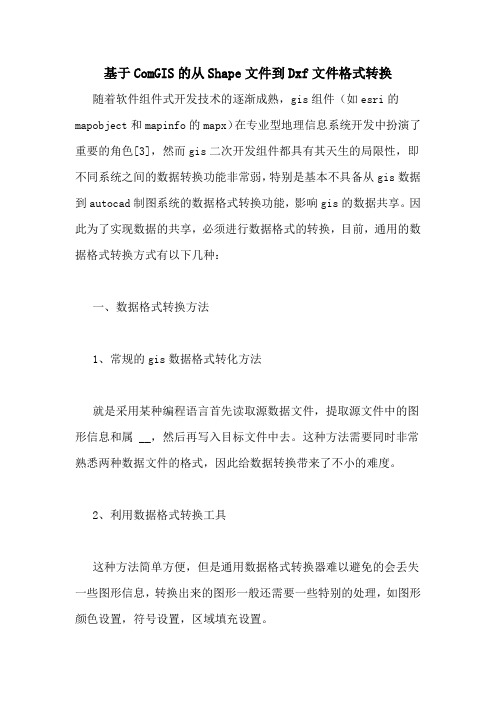

基于ComGIS的从Shape文件到Dxf文件格式转换随着软件组件式开发技术的逐渐成熟，gis组件（如esri的mapobject和mapinfo的mapx）在专业型地理信息系统开发中扮演了重要的角色[3]，然而gis二次开发组件都具有其天生的局限性，即不同系统之间的数据转换功能非常弱，特别是基本不具备从gis数据到autocad制图系统的数据格式转换功能，影响gis的数据共享。
因此为了实现数据的共享，必须进行数据格式的转换，目前，通用的数据格式转换方式有以下几种：一、数据格式转换方法1、常规的gis数据格式转化方法就是采用某种编程语言首先读取源数据文件，提取源文件中的图形信息和属 __，然后再写入目标文件中去。
这种方法需要同时非常熟悉两种数据文件的格式，因此给数据转换带来了不小的难度。
2、利用数据格式转换工具这种方法简单方便，但是通用数据格式转换器难以避免的会丢失一些图形信息，转换出来的图形一般还需要一些特别的处理，如图形颜色设置，符号设置，区域填充设置。
3、利用第三方数据文件访问工具进行数据格式转换这种方法灵活简单，也具有很强的灵活性，开发难度小，代价就是需要第三方的数据访问组件。
随着gis组件式开发技术的逐渐成熟，各种gis组件都具有访问其本身的gis数据的功能，如mapobject可以访问esrishapefiles、arcinfocoverage和vpf等矢量数据格式。
利用gis组件的这种特点可以灵活的自己编写与其他数据格式转换的程序，或者在gis系统的二次开发中集成数据格式转换的功能，实现gis数据共享。
本文研究的内容就是利用gis组件（mapobject）进行由shape到dxf的格式转换。
二、基于gis的从shape文件到dxf文件格式转换的方法1、shape文件结构esri的shape文件是二进制文件，能够同时存储空间图形数据和属性数据。
一个shape文件包括三个文件：一个主文件(*.shp)，一个索引文件(*.shx)，和一个dbase(*.dbf)表。
几种常用GIS软件之间的数据转换方法在GIS领域中，常用的软件包括ArcGIS、QGIS、GRASS GIS等。
这些软件之间的数据格式不同，需要进行数据转换，以便在不同的软件之间进行数据交换和分析。
下面介绍几种常用的GIS软件之间的数据转换方法。
1. 数据导出和导入：最常用的数据转换方法是通过导出和导入功能来完成。
例如，在ArcGIS中可以将数据以不同的格式导出，如Shapefile、GeoPackage、GML等，然后在其他软件中导入这些数据。
类似地，在QGIS和GRASS GIS中也可以进行数据导出和导入操作。
2. 标准格式转换：很多GIS软件支持常见的标准格式，如Shapefile、GeoJSON、KML等。
通过将数据先转换成这些标准格式，然后在不同的软件中进行导入，可以实现跨软件的数据转换。
例如，可以将ArcGIS中的数据转换成Shapefile格式，然后在QGIS中打开。
3. 第三方插件和工具：有些GIS软件提供了第三方插件和工具，可以方便地进行数据转换。
例如，QGIS中有很多插件，如GDAL插件、GMSH 插件等，可以实现不同格式数据的转换。
在ArcGIS中，可以使用Data Interoperability扩展来处理不同格式的数据转换。
4. 数据库连接：一些GIS软件支持连接数据库，可以将数据库中的数据直接导入到软件中。
例如，在ArcGIS中可以连接Oracle、SQL Server等数据库，然后将数据导入到软件中进行分析。
类似地，在QGIS 和GRASS GIS中也可以连接数据库进行数据导入。
5. 在线数据服务：一些GIS软件支持通过在线数据服务访问和导入数据。
例如，QGIS中可以通过WMS、WFS等协议直接访问在线地图服务，将在线地图数据导入到软件中。
类似地，在ArcGIS中也可以通过ArcGIS Online访问在线数据服务。
6. 自定义脚本和程序：如果以上方法无法满足需求，也可以使用自定义脚本和程序来进行数据转换。
南方CASS格式数据向常规GIS格式转换方法探讨摘要：南方CASS地形地籍成图软件是基于AutoCAD平台进行二次开发的数字化测图系统。
本文讨论CASS软件处理后的地形、地籍数据在AutoCAD Map 3D平台下通过开发程序把数据转到常规GIS平台的方法。
关键词：南方CASS GIS 数据转换识别因子背景目前，南方CASS软件大量应用于大比例尺地形地籍测绘，因此存在大量CASS格式的数据。
而在进行后期数据库建设时，就面临数据转换的问题，虽然数据转换软件很多，而方法对于数据应用的需求尤为关键。
本文就南方CASS格式数据在AutoCAD Map 3D平台下编写程序向常规GIS 格式转换的方法进行探讨。
实现方法实现数据格式转换的流程如下：图表1实现流程图创建识别表达式如何判断地物对象所对应的GIS对象，这是我们进行数据转换时第一个需要考虑的问题。
简单的说，就是要找到地物对象的特征。
可以根据这些特征区分出不同的地物对象。
这类地物特征，我们称之为识别因子。
一般来说，多个识别因子组合在一起，可以确定地物对象。
对于一组识别因子，如果它能够确定的对象是唯一的，我们称这组识别因子为唯一识别表达式；如果一组识别因子所对应的对象不唯一，我们称这组识别因子为模糊识别表达式，它所对应的地物对象，称之为模糊对象。
依据唯一识别表达式，可以编写程序把对象直接转换为GIS对象。
对于模糊对象，需要通过人机交互把对象转换为GIS对象。
下表是经常使用到的识别因子，表格1常见识别因子列表对象类型AutoCAD包含多种不同对象类型，南方CASS使用到的类型并不多，常用的有如下几种对象类型：表格2常用对象类型列表图层名称南方CASS使用到的图层名称列表如下：表格3南方CASS图层列表线型名称南方CASS定义的线型名称近百个，少量线型名称对应唯一的地物对象，大部分线型名称对应多个地物对象。
表格4南方CASS线型名称（部分）块名南方CASS定义的块名二百多个，基本上每个块名都可以对应唯一CASS地物对象。
MapGIS平台与ArcGIS平台通常的数据转换1. 概述MapGIS平台和ArcGIS平台是两种常用的地理信息系统（GIS）软件平台。
在实际应用中，由于数据来源和需求的差异，常常需要在这两个平台之间进行数据转换。
本文将详细介绍MapGIS平台与ArcGIS平台之间常见的数据转换方法和步骤。
2. MapGIS数据转换为ArcGIS数据2.1 Shapefile格式转换MapGIS平台常用的数据格式是Shapefile，而ArcGIS平台也支持Shapefile格式。
因此，将MapGIS平台的Shapefile数据转换为ArcGIS平台可识别的Shapefile格式是比较简单的。
步骤：1) 在MapGIS平台中打开需要转换的Shapefile数据。
2) 选择“导出”或“另存为”选项，将数据保存为Shapefile格式。
3) 将保存的Shapefile数据文件复制到ArcGIS平台的工作目录。
4) 在ArcGIS平台中打开转换后的Shapefile数据。
2.2 格网数据转换MapGIS平台的格网数据通常以栅格数据的形式存在，而ArcGIS平台支持多种栅格数据格式。
因此，将MapGIS平台的格网数据转换为ArcGIS平台可识别的格式需要一些额外的步骤。
步骤：1) 在MapGIS平台中打开需要转换的格网数据。
2) 选择“导出”或“另存为”选项，将数据保存为常见的栅格数据格式，如TIFF、JPEG等。
3) 将保存的栅格数据文件复制到ArcGIS平台的工作目录。
4) 在ArcGIS平台中打开转换后的栅格数据。
3. ArcGIS数据转换为MapGIS数据3.1 Shapefile格式转换与将MapGIS平台的Shapefile数据转换为ArcGIS平台的方法相似，将ArcGIS平台的Shapefile数据转换为MapGIS平台可识别的Shapefile格式也是比较简单的。
步骤：1) 在ArcGIS平台中打开需要转换的Shapefile数据。
常见GIS数据格式转换技术研究
摘要:本文基于笔者多年从事地理信息系统的相关工作经验,以GIS数据处理为研究对象,探讨了常见的GIS空间数据格式及特点,以EPS2008地理信息工作站为背景分析了GIS空间数据转换的具体实施过程,在此基础上,笔者总结了在这个过程中常见的一些问题及解决方法。
全文是笔者长期工作实践基础上的理论升华,相信对从事相关工作的同行能有所裨益。
关键词:EPS2008地理信息工作站GIS空间数据转换脚本GIS技术的创立和发展,与地理空间信息的表示、处理、分析和应用手段的不断发展紧密相连。
随着地理信息产业的建立和数字化信息产品在全世界的普及,社会对GIS的认识普遍提高,需求大幅度增加,导致GIS应用的扩大与深化,由于目前生产GIS测绘产品的软件种类繁多,要求提交成果的数据格式也不尽相同,所以在应用EPS2008地理信息工作站(以下简称EPS2008)进行数据转换的技术环节对成果数据的质量起着至关重要的作用,在下面的篇幅中,应用具体实例针对这个环节进行了简单论述。
1 常见的GIS空间数据格式及其特点
1.1 GIS空间数据格式的特点
空间数据是指用来表示空间实体的位置、形状、大小及其分布特
征诸多方面信息的数据,它主要应用是点、线、面以及实体等基本空间数据结构,空间数据除了具有数据的基本特征之外,还具有空间特征、属性特征、时间特征三个显著的特征,根据空间数据的特征可以将空间数据分为属性数据、几何数据以及关系数据三大类。
作为GIS的操作对象,虽然这些不同格式的空间数据都具有自身的特点,但这些GIS空间数据中所有的要素都是以点、线、拓扑面、注记以及实体等形式进行表示,在不同的软件中依据要素所包含的属性信息进行符号化表现。
1.2 常见的GIS空间数据格式
目前,测绘市场上比较常见的GIS空间数据包含有由ArcInfo软件生产的E00、Coverage、Shape格式,由MapInfo软件生产的Tab、Mif 格式,由MapGIS软件生产的Wt、Wat等格式,以及由ArcGIS软件生产的Mdb格式等等。
EPS2008自身的数据格式为Edb格式,本文主要论述的是怎样将Edb格式的空间数据与以上几种常见的其他格式空间数据进行转换。
2 EPS2008中GIS空间数据的输入
由于EPS2008是GIS软件中的一种,所以针对其他格式的GIS空间数据的导入过程相对简单,数据中的属性信息在转换为Edb文件时
将被替换为模板中定义的同名属性字段,在属性表中没有名称对应的属性字段,会被存放在外部信息中,在编辑操作过程中,都可以被引用。
图1为输入mdb、edb、e00等格式空间数据时的参数设置对话框,图2为输入dwg、dxf等格式空间数据时的参数设置对话框,还可以在数据输入后应用属性处理功能将数据的属性字段在外部数据与基本属性之间相互转换。
3 EPS2008中GIS空间数据的输出
EPS2008中GIS空间数据的输出需要编制脚本来完成,在脚本中包含以下三部分。
3.1 输出参数的设定
输出参数包含输出数据格式、输出范围、注记输出方式、输出的路径名、输出使用的编码对照表以及注记分类对照表等等。
下面的语句是输出E00数据的样例:
SSProcess.SetDataXParameter “DataType”,”3”
SSProcess.SetDataXParameter “FeatureCodeTBName”,”FeatureCodeTB_10000”
SSProcess.SetDataXParameter “SymbolScriptTBName”,”SymbolScriptTB_10000”
SSProcess.SetDataXParameter “NoteTemplateTBName”,”NoteTemplateTB_10000”
SSProcess.SetDataXParameter “ExportPathName”,”“
SSProcess.SetDataXParameter “DataBoundMode”,”0”
SSProcess.SetDataXParameter “SymbolExplodeMode”,”2”
SSProcess.SetDataXParameter “LayerUseStatus”,”1”
SSProcess.SetDataXParameter “ExportLayerMode”,”1”
SSProcess.SetDataXParameter “ExplodeNoteStatus”,”1”
SSProcess.SetDataXParameter “ExportArcInfoNoteToPoint”,”0”
SSProcess.SetDataXParameter “ExportEmptyLayer”,”0”
3.2 图层输出关系的对照
在输出的脚本中定义需要输出的图层的个数、名称以及输出图层名对照关系,
startIndex=0
SSProcess.SetDataXParameter “ExportLayerCount”,”77”
SSProcess.SetDataXParameter “ExportLayer” &
CStr(AddOne(startIndex)),”测量控制点”
SSProcess.SetDataXParameter “ExportLayer” & CStr(AddOne(st artIndex)),”数学基础”
SSProcess.SetDataXParameter “LayerRelationCount”,”77”
startIndex=0
SSProcess.SetDataXParameter “LayerRelation” & CStr(AddOne(startIndex)),”测量控制点:ControlPt”
SSProcess.SetDataXParameter “LayerRelation” & CStr(AddOne(startIndex)),”数学基础:GridLe”
4 数据转换过程中可能出现的问题及解决方法
(1)如果输出的数据为E00格式数据时,在数据输出之前首先需要依据edb数据中符合拓扑关系的面状要素提取相对应的弧段及面心点,之后将弧段、面心点与对应的面状要素建立起关联,这些处理过程可以编写在脚本中应用程序在数据输出前对edb数据进行自动处理。
这样才能保证输出后的E00数据中的拓扑关系完整、正确。
当然这些都是建立在edb数据本身拓扑关系正确的前提下,所以在数据输出之前拓扑关系的严格检查就成了必不可少的步骤。
(2)在输出不同格式的空间数据时,要注意注记的输出方式的设定,EPS2008中注记可以按照需要将注记按照点或注记的形式输出,注记又分为点状注记及线状注记,必须仔细检查输出结果中的注记是否存在丢失、不能正常显示或由于不同软件中定位方式不同造成的移位等错误情况,针对这些情况不断调整注记输出参数的定制,才能保证成果数据中的注记准确、美观。
(3)不同的软件之间数据处理的方式存在差异,数据在转换过程中难免会造成个别数据丢失、错误以及精度损失、拓扑结构的变化等情况,为了尽量避免这种情况对成果质量的影响,在数据转换后还需要在ArcGis、MapGis等软件中对成果数据进行认真细致的检查。
5 结语
随着GIS空间数据越来越广泛的被应用于社会的各个领域,GIS 空间数据的格式转换工作已成为测绘产品生产过程中极其重要的步骤,这个过程中需要技术人员不仅对EPS2008熟练掌握,还要对所输出的数据格式有相当程度的了解,并能较熟练的应用生产成果数据的软件,这样才能使输出的数据的更加完美。
文中结合实例论述了不同格式的GIS空间数据在EPS2008中输入输出的流程及技术要点,希望在同行们实际项目的生产作业过程中有一定的参考价值,也希望在今后的工作中不断的积累经验,总结数据转换过程中各类问题的解决方
式。
由于作者在经验和知识储备等方面的局限,文中难免存在粗浅错漏之处,诚恳的希望得到前辈及同行们的批评指证。
参考文献
[1]北京清华山维新技术开发有限公司.模板控制技术[R].北京.
[2]北京清华山维新技术开发有限公司.EPS2008平台说明书终稿[R].北京.。
