生物材料疲劳试验机技术方案

疲劳试验报告一、实验目的本次实验旨在研究材料在反复受力情况下的变化规律，验证其疲劳寿命，并探究不同应力水平对疲劳寿命的影响。

二、实验方法1. 实验材料：本次实验使用的是工程塑料材料。

2. 实验设备：万能试验机、计数器、计时器、电脑数据采集系统。

3. 实验步骤：（1）将实验样品加工成标准梁形状。

（2）将试样放入电子拉力试验机中，在预设的负载范围内进行往复载荷试验。

（3）记录试验过程中的应力、应变、位移等数据，并通过电脑数据采集系统保存到电脑中。

（4）当试样发生裂纹或断裂时，停止试验，并记录下此时的载荷数和疲劳寿命。

（5）根据实验得到的数据，绘制应力-循环数曲线，计算出试样的疲劳极限、疲劳寿命等指标。

三、实验结果分析1. 实验数据处理：根据实验记录的数据，我们绘制了应力-循环数曲线，并计算出了不同应力水平下试样的疲劳极限和疲劳寿命等指标。

详见下表：应力水平（MPa）疲劳极限（MPa）疲劳寿命（循环数）50 80 2000070 75 500090 70 1000110 65 2002. 结果分析：通过对实验得到的数据进行分析，可以得出以下结论：（1）随着应力水平的提高，试样的疲劳极限和疲劳寿命均明显降低。

（2）在低应力水平下，材料的疲劳寿命较长，可以长时间稳定地工作。

而在高应力水平下，材料易发生断裂和破坏，疲劳寿命也明显缩短。

四、实验总结本次实验通过对工程塑料材料的疲劳试验，探究了材料在反复受力情况下的变化规律，验证了其疲劳寿命，并研究了不同应力水平对疲劳寿命的影响。

实验结果表明，在低应力水平下，材料可稳定地工作较长时间；而在高应力水平下，材料易发生断裂和破坏，疲劳寿命明显缩短。

通过这次实验，我们对材料的疲劳特性有了更深入的了解，对于材料的选用和应用具有一定的参考价值。

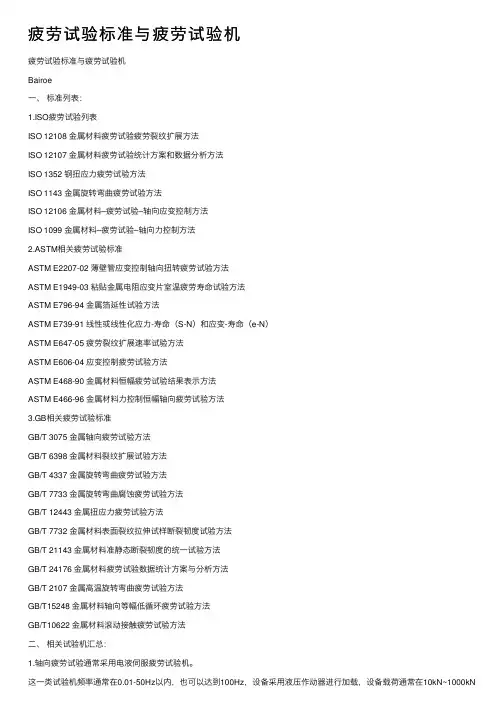

疲劳试验标准与疲劳试验机疲劳试验标准与疲劳试验机Bairoe⼀、标准列表：1.ISO疲劳试验列表ISO 12108 ⾦属材料疲劳试验疲劳裂纹扩展⽅法ISO 12107 ⾦属材料疲劳试验统计⽅案和数据分析⽅法ISO 1352 钢扭应⼒疲劳试验⽅法ISO 1143 ⾦属旋转弯曲疲劳试验⽅法ISO 12106 ⾦属材料–疲劳试验–轴向应变控制⽅法ISO 1099 ⾦属材料–疲劳试验–轴向⼒控制⽅法2.ASTM相关疲劳试验标准ASTM E2207-02 薄壁管应变控制轴向扭转疲劳试验⽅法ASTM E1949-03 粘贴⾦属电阻应变⽚室温疲劳寿命试验⽅法ASTM E796-94 ⾦属箔延性试验⽅法ASTM E739-91 线性或线性化应⼒-寿命（S-N）和应变-寿命（e-N）ASTM E647-05 疲劳裂纹扩展速率试验⽅法ASTM E606-04 应变控制疲劳试验⽅法ASTM E468-90 ⾦属材料恒幅疲劳试验结果表⽰⽅法ASTM E466-96 ⾦属材料⼒控制恒幅轴向疲劳试验⽅法3.GB相关疲劳试验标准GB/T 3075 ⾦属轴向疲劳试验⽅法GB/T 6398 ⾦属材料裂纹扩展试验⽅法GB/T 4337 ⾦属旋转弯曲疲劳试验⽅法GB/T 7733 ⾦属旋转弯曲腐蚀疲劳试验⽅法GB/T 12443 ⾦属扭应⼒疲劳试验⽅法GB/T 7732 ⾦属材料表⾯裂纹拉伸试样断裂韧度试验⽅法GB/T 21143 ⾦属材料准静态断裂韧度的统⼀试验⽅法GB/T 24176 ⾦属材料疲劳试验数据统计⽅案与分析⽅法GB/T 2107 ⾦属⾼温旋转弯曲疲劳试验⽅法GB/T15248 ⾦属材料轴向等幅低循环疲劳试验⽅法GB/T10622 ⾦属材料滚动接触疲劳试验⽅法⼆、相关试验机汇总：1.轴向疲劳试验通常采⽤电液伺服疲劳试验机。

这⼀类试验机频率通常在0.01-50Hz以内，也可以达到100Hz，设备采⽤液压作动器进⾏加载，设备载荷通常在10kN~1000kN之间（负荷系列数为：10、20、50、60、100、200、250、500、600、1000、2000），轴向电液伺服疲劳试验机通常配备的是楔形液压拉伸夹具，但根据试样情况也可配备其他的夹具。

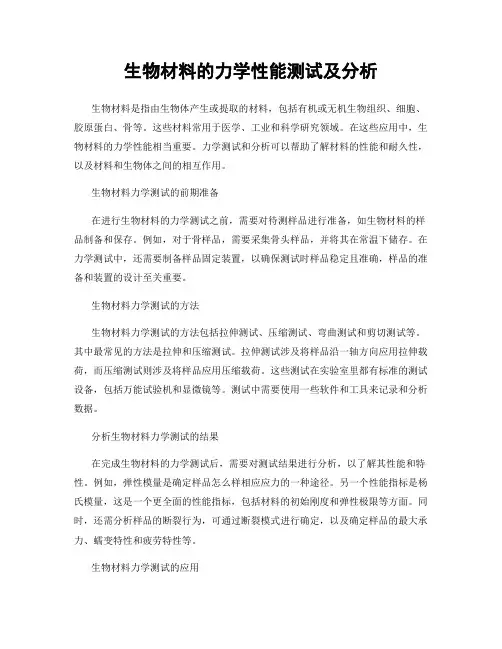

生物材料的力学性能测试及分析生物材料是指由生物体产生或提取的材料，包括有机或无机生物组织、细胞、胶原蛋白、骨等。

这些材料常用于医学、工业和科学研究领域。

在这些应用中，生物材料的力学性能相当重要。

力学测试和分析可以帮助了解材料的性能和耐久性，以及材料和生物体之间的相互作用。

生物材料力学测试的前期准备在进行生物材料的力学测试之前，需要对待测样品进行准备，如生物材料的样品制备和保存。

例如，对于骨样品，需要采集骨头样品，并将其在常温下储存。

在力学测试中，还需要制备样品固定装置，以确保测试时样品稳定且准确，样品的准备和装置的设计至关重要。

生物材料力学测试的方法生物材料力学测试的方法包括拉伸测试、压缩测试、弯曲测试和剪切测试等。

其中最常见的方法是拉伸和压缩测试。

拉伸测试涉及将样品沿一轴方向应用拉伸载荷，而压缩测试则涉及将样品应用压缩载荷。

这些测试在实验室里都有标准的测试设备，包括万能试验机和显微镜等。

测试中需要使用一些软件和工具来记录和分析数据。

分析生物材料力学测试的结果在完成生物材料的力学测试后，需要对测试结果进行分析，以了解其性能和特性。

例如，弹性模量是确定样品怎么样相应应力的一种途径。

另一个性能指标是杨氏模量，这是一个更全面的性能指标，包括材料的初始刚度和弹性极限等方面。

同时，还需分析样品的断裂行为，可通过断裂模式进行确定，以及确定样品的最大承力、蠕变特性和疲劳特性等。

生物材料力学测试的应用生物材料力学测试的应用通常包括材料的机械性能评价、医疗设备的维修和设计、材料构造的测试和优化等。

举例而言，生物医疗设备需要确保安全和可靠性，在这种情况下，生物材料的力学性能测试可以执行由设备产生的压力测试，以评估设备是否满足安全标准。

结论生物材料的力学测试对于生物医学领域的应用意义重大，其中可以以多种不同的方法测试生物材料的性能和特性。

测试的结果可以用于新材料开发、应用程序设计，以及预测材料使用过程中潜在的问题。

因此，生物材料力学测试应作为一项有用的工具，以支持众多领域的研究和应用。

材料疲劳实验报告1. 实验目的材料疲劳实验是为了研究材料在长期重复加载下的性能变化规律，探究材料的疲劳寿命及疲劳行为。

本次实验旨在通过不同载荷条件下对金属材料进行疲劳实验，分析其疲劳寿命及疲劳失效模式。

2. 实验原理疲劳材料学认为，在材料受到交变载荷作用时，由于局部应力和变形的聚焦作用，会造成材料内部微小损伤积累，最终导致材料疲劳失效。

实验中常用的参数包括应力幅、载荷周期、载荷频率等。

3. 实验设备及材料本次实验采用了一台电子疲劳试验机，可实现不同载荷条件下的疲劳加载。

实验材料选用了工业中常见的金属材料，如钢、铝等，以进行疲劳实验。

4. 实验方法（1）根据实验要求确定不同载荷条件下的疲劳试验方案，包括载荷幅值、载荷周期等参数；（2）将待测材料制备成标准试样，并在试验机上装夹好；（3）依据设定的疲劳试验方案进行试验，并根据试验机读数记录实验数据；（4）当达到设定的疲劳寿命或发生疲劳失效时停止试验，记录试验结果。

5. 实验结果及分析经过一系列的疲劳实验，我们得到了不同载荷条件下金属材料的疲劳寿命数据。

通过对数据进行分析，我们可以发现随着载荷幅值的增加，材料的疲劳寿命逐渐减小，疲劳失效模式也呈现出明显的变化。

此外，不同金属材料在疲劳实验中表现出不同的特性，例如某一种金属在高强度载荷下疲劳寿命更长等。

6. 实验结论通过本次材料疲劳实验，我们深入了解了材料在疲劳加载下的性能表现及疲劳寿命规律。

我们可以通过调整载荷条件来延长材料的疲劳寿命，提高其耐久性。

疲劳实验为材料科学领域的研究提供了重要的参考依据。

7. 结语本次实验不仅增进了我们对材料疲劳行为的认识，同时也对未来的相关研究工作起到了积极的推动作用。

期待通过更多的研究和实验，为材料科学领域的发展做出更大的贡献。

疲劳试验机使用说明1 接线数据借口（包括网线在内共八个）如下图所示
2 开机打开主机电源，两分钟后再打开电脑。

电脑密码admin
打开station Manage 选择出厂配置（chuchangpeizhi.cfg）如下图
打开后的界面如下图
选择自动控制点击右上角图标exclusivecontrol显示左中位置表格设置安全锁，一般安全锁大于实际所加最大荷载的+5kN，勾选自动控制如图
新建测试如下图选择new test如下图（左上角）
选择测试类型共有两种选择1.线性加载（Monotonic）2循环加载（Cyclic）一般先选择线性加载加载到一定荷载之后再循环。

操作如下图
1选择带手写字的笔有
器）
1控制模式（Control Mode）选择力控制force
2最终类型（end level Type）选择absolute
3完全最终水平Absolute End Level每次逐级加2KN
4时间选项选择下拉菜单的rate速率选项选择0.5kN/s
接着选择peak detectors其他的通道，力，安全锁，两个阶段。

两个安全力。

依次填写
选择home，设置如图注意最后时间根据时间来，比如35kn的力0.5的速率选择70S 依次改不力的大小加载
保存文件位置如下图方式时间—次数
如下图
调出波形图
循环时的设置选择正弦波
检查设置循环次数
最后关闭时。

疲劳试验机技术参数疲劳试验机是一种用于测试材料或零部件在疲劳载荷下耐久性能的设备。

它主要用于评估材料的使用寿命和可靠性，并为工程师们提供设计和优化产品的依据。

本文将从疲劳试验机的技术参数方面进行详细介绍。

一、载荷范围疲劳试验机的载荷范围是指在测试过程中可以施加到样品上的力或压力的范围。

对于不同类型的材料或零部件，其疲劳载荷的大小和形式可能会有所不同，因此疲劳试验机的载荷范围需要根据具体应用进行选择。

二、频率范围频率范围是指疲劳试验机在进行疲劳试验时能够实现的载荷频率范围。

疲劳试验的频率一般较高，通常在几十到几千赫兹之间，以模拟实际使用条件下的振动和应力加载。

因此，疲劳试验机的频率范围要能够满足实际需求。

三、振幅范围振幅范围是指疲劳试验机可以施加到样品上的力或位移的幅值范围。

在疲劳试验中，材料或零部件会经历不同振幅的载荷，因此疲劳试验机需要具备较大的振幅范围，以确保能够模拟实际工作条件下的载荷变化。

四、控制方式疲劳试验机的控制方式主要有两种，即位移控制和力控制。

在位移控制模式下，试验机根据预设的位移曲线对样品施加力，以实现特定的疲劳载荷；而在力控制模式下，试验机会根据预设的力值对样品施加位移，以实现特定的疲劳载荷。

根据具体需求，选择适合的控制方式非常重要。

五、试验台尺寸试验台尺寸是指疲劳试验机用于放置样品的工作台面的尺寸。

试验台尺寸的选择应根据样品的大小和形状来确定，以确保样品能够被稳定地放置在试验台上，并且能够受到均匀的载荷作用。

六、试验空间试验空间是指疲劳试验机内部用于放置样品的空间大小。

试验空间的大小需要根据样品的尺寸和形状来确定，以确保样品在试验过程中有足够的空间进行振动或变形，并且不会与试验机的其他部件发生碰撞。

七、安全保护措施疲劳试验机在进行试验时需要保证操作人员的安全。

因此，疲劳试验机通常配备有多种安全保护措施，如安全门、紧急停止按钮、过载保护等，以保障试验过程的安全性。

总结起来，疲劳试验机的技术参数包括载荷范围、频率范围、振幅范围、控制方式、试验台尺寸、试验空间以及安全保护措施等。

疲劳试验机原理
疲劳试验机是一种用于测试材料疲劳性能的设备，其原理是通
过施加交变载荷，模拟材料在实际使用过程中受到的交变载荷作用，从而研究材料的疲劳寿命和疲劳性能。

疲劳试验机的原理主要包括
载荷施加原理、试样夹持原理和试验控制原理。

首先，载荷施加原理是疲劳试验机的核心原理之一。

在疲劳试
验过程中，试样会受到交变载荷的作用，这些载荷可以是拉伸载荷、压缩载荷或者扭转载荷。

通过施加不同幅值、频率和波形的载荷，
可以模拟材料在实际使用过程中所受到的各种交变载荷，从而研究
材料的疲劳性能。

其次，试样夹持原理也是疲劳试验机的重要原理之一。

试样的
夹持方式对疲劳试验结果有着重要影响。

合适的试样夹持方式可以
保证试样在载荷作用下不发生额外的变形或损伤，从而保证试验结
果的准确性和可靠性。

常见的试样夹持方式包括拉伸试样夹持、压
缩试样夹持和扭转试样夹持等。

最后，试验控制原理是疲劳试验机的另一个关键原理。

通过采
用不同的试验控制方式，可以实现对疲劳试验过程中载荷、频率、
温度等参数的精确控制。

试验控制系统可以根据预先设定的试验方案，自动完成试验过程中的载荷施加、数据采集和试验结果分析，从而实现对材料疲劳性能的全面评估。

总的来说，疲劳试验机的原理涉及载荷施加、试样夹持和试验控制等多个方面，通过这些原理的相互作用，可以对材料的疲劳性能进行全面、准确的评估。

疲劳试验机在材料科学、工程设计和制造领域具有重要的应用价值，对于提高材料的疲劳寿命、改善产品的可靠性和安全性具有重要意义。

一、产品介绍：
FL原位拉伸疲劳试验机用于测量金属、陶瓷、塑料、复合材料、压缩、弯曲、剪切、生物材料等拉伸、疲劳、蠕变、松弛等试验。

可在动态、静态等载荷条件下观察试样形变。

可配合高温加热模块、低温制冷模块等模拟试样实际工作环境条件下的各种应力加载。

可配合光学显微镜、金相显微镜、扫描探针显微镜、扫描电子显微镜、原位X射线显微镜、原子力显微镜等实现多维度测量及原位测试。

二、主要技术参数规格：
2.1原位拉伸试验力：10N、20N、50N、200N、500N、1000N、2000N、5000N、10KN；
2.2测力精度误差：±0.5%；
2.3试验力分辨率：1/500000FS；
2.4变形分辨率：100nm；
2.5变形测量精度：±0.5%；
2.6拉伸试验速度：可通过软件进行设置调节；
2.7高低温试验温度：室温~1200℃，室温~-100℃；
2.8拉伸行程：≥50mm；
2.9位移分辨率：优于0.1um；
2.10试验环境：真空环境或大气环境；
2.11加载力控制、位移控制、变形控制、温度时间控制等；
2.12试验夹具包括：拉伸试验夹具、压缩试验夹具、弯曲试验夹具、疲劳试验夹具等；
2.13试验种类：原位拉伸试验、原位疲劳试验、高温原位拉伸试验、原位高低温拉伸试验、蠕变松弛试验等；
2.14试验测控器：动静态测控器，数字闭环测控；
2.15试验软件：原位拉伸试验软件、原位疲劳试验软件，蠕变松弛软件可编辑程序，可导出实验报告。

橡胶衬套疲乏试验机技术参数产品名称：橡胶衬套疲乏试验机产品量程：径向力20kN扭矩 200N.m一、技术参数：1.最大径向力：20kN2. 最大扭力：200N.m3. 径向力辨别率： 0.01kN4. 扭矩辨别率: 0.1N.m5. 试验力示值相对误差：1%6. 试验力示值重复性误差：1%7. 加扭矩方向：正反两方向8. 转角测量范围：360°9. 角度辨别率：0.1°10. 扭转频率范围：0.1Hz～5Hz（5hz对应2度），压力频率范围：2HZ对应1mm11. 径向力行程：75mm12. 径向位移辨别率:0.01mm13. 径向力试验速度：0.1mm/min～200mm/min14. 扭转附具：定制法兰（专用辅具另议）15. 试验空间：定制。

16. 供电电源：220V/380V，50Hz二、产品配置1.定制疲乏试验机主机一台；2. 精密伺服电机二套；3. 精密伺服驱动器二套；4. 电动直线作动器一套5.精密导轨二副；6.精密滑块二副；7. 行星减速系统一套；8. 双向扭矩传感器一只；9. 双向负荷传感器一只10. 喷塑外壳一套；11.测控手记掌控器一套；12. 橡胶衬套疲乏掌控软件一套；13. 中国台湾研华工业计算机一台；14. 联想或者惠普品牌液晶显示器一台；15. 电源线、数据线各一根；16.专用工装一套；17. 说明书、合格证、软件使用说明书、装箱单各一份；设备测试功能介绍1、掌控方式1:定角度疲乏试验,所设角度可设置，有角度—时间正弦波、扭矩—时间正弦波、扭矩—次数寿命曲线2、掌控方式2:定扭矩疲乏试验,所设扭矩可设置，有扭矩—时间正弦波、角度—时间正弦波、角度—次数寿命曲线3、掌控方式3:定位移疲乏试验,所设位移可设置，有位移—时间正弦波、载荷—时间正弦波、载荷—次数寿命曲线4、掌控方式4:定载荷疲乏试验,所设载荷可设置，有载荷—时间正弦波、位移—时间正弦波、位移—次数寿命曲线5、掌控方式5:定角度和位移同步或协调疲乏试验,所设角度和位移可设置，有角度—时间正弦波、扭矩—时间正弦波、扭矩—次数寿命曲线、位移—时间正弦波、载荷—时间正弦波、载荷—次数寿命曲线。

一、工作前的准备与检查
1、查看设备电路气路状态是否正常。

2、检查电气系统各通电、通信是否正常。

3、检查并清除设备上及其周围的其他物件。

二、操作说明
1、打开气源及干燥机电源开关并依次启动。

2、将所需试验样品按预定孔位固定在平台上，将各部位连接螺栓拧紧(需要进行链条连接的，调整好连接长度将链条连接并固定牢固) 。

3、调整气缸角度，气缸进出方向与样件摆动方向平行。

4、调整气缸行程(将上下电磁感应开关距离调整到较小距离) ，调整气缸进气量和出气量。

5、打开电源，按“启动”按钮，打开试验机软件主界面。

6、打开控制面板上的往复试验开关进行试运行，调整气缸伸缩角度、进出气压力及气缸行程，试运行5-10 分钟，试验运转正常，开始计数试验。
