珠宝设计图

在这里我们将学习到怎样把一个平面的草图转换成三维的实体。

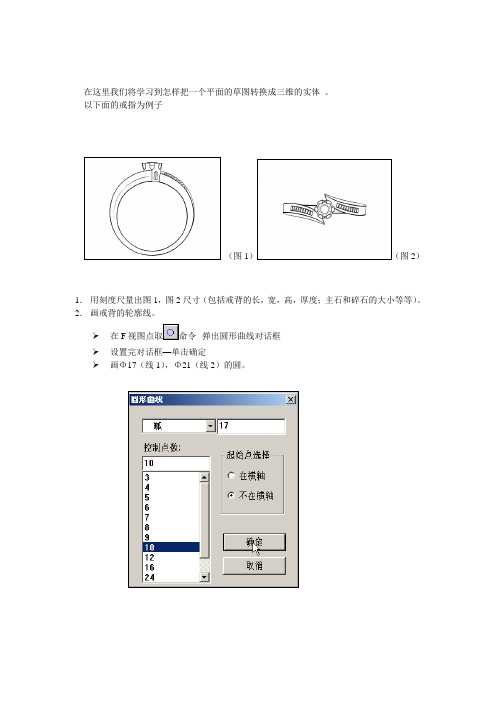

以下面的戒指为例子（图12）1．用刻度尺量出图1，图2尺寸（包括戒背的长，宽，高，厚度；主石和碎石的大小等等）。

2．画戒背的轮廓线。

在F--弹出圆形曲线对话框设置完对话框—单击确定画Φ17（线1），Φ21（线2）的圆。

点取菜单点取线2，编缉它使其与图1的戒背的轮廓线相近（如下图所示）。

3．点取菜单弹出宝石对话框--单击圆形钻石--把圆石放大成图2主石的尺寸大小。

--把主石拉到戒背轮廓线上。

--按图1，画出主石镶口的轮廓线(线3)把镶口的。

调整戒背的轮廓线(线1，2)使其与主石相衬。

4．做出主石的镶口及开槽的切块。

在F--依照镶口的轮廓线，画出镶口的切面（切面1）--弹出环形对话框单击确定--做出主石的镶口。

在F--依照镶口的轮廓线画出镶口开槽的两个切块的切面（切面2, 切面3）。

选取（切面2, 切面3）点取命令--弹出直线延伸对话框设置完对话框--单击确定--做出切块2，切块3。

在T--把切块2,切块3移到原点中央。

在F视图选取切块3，再转到T视图点取(留意左下角的状栏)--把切块3旋转30度。

在T视图选取2，切块3，点取命令--弹出环形对话框设置完对话框--单击确定--复制三组切块。

--再点取镶口--主石开槽的镶口做出来了。

重复点取菜单把做镶口和切块的切面（切面1，2，3）找回来以便下次修改。

5．在T视图和R视图画出戒背的轮廓线。

在T视图点取--依照图2画出戒背的轮廓线（线4）。

在R--依照主石的大小大致定出戒背的侧轮廓线（线5）。

5. 画戒背的三条导轨并做出戒背。

选取所有的线和切面点取菜单--依照F，R，T三个视图的轮廓线画出1/2戒背的三条导轨（线6，7，8）。

（注意：戒背的三条导轨的CV数目要相等）--画一个矩形的戒背切面（切面4）。

--弹出导轨曲面对话框设置完对话框--单击确定点取菜单找回戒背的导轨。

选取1/2戒背在T视图点取--在对角复制一个。

31中华手工Chinese Handicraft首饰设计以简单为主，可通过圆形、正方形等基本形的叠加予以实现。

首饰设计作品《云雀·阿诗玛》。

一件漂亮的珠宝首饰诞生是匠人们的付出和用心，美的东西谁都拒绝不了，每一位珠宝匠人都是在创作美、追求美。

传承不仅是在工艺、造型上的延续，更是在文化艺术上的演绎和弘扬。

每一件首饰都被设计师与制造者注入了灵魂，它们的诞生需要非常繁复的工艺步骤。

Jewellery Design and Gold-Silver Smithing珠宝首饰设计与制作工艺一件贵金属首饰创作需历经设计、刻版、注蜡、做腊型、种蜡树、灌石膏、烘焙、抛光、镶嵌等20余道工序。

首先，设计师将自己的构思手绘出草图，然后使用制图软件将草图以精确的尺寸进行电脑绘制，就完成了最初的设计图纸。

有了图纸后，首饰工匠会参照设计图纸手工雕刻出蜡版，再利用失蜡浇铸的方法倒出银版，而蜡版的批量制作需用银版压制橡胶模。

这是首饰制作工艺中要求最高的工序，所制银版必须光洁无痕，各部分结构合理，镶嵌宝石的位置尺寸准确无误。

橡胶模开好后需要进行注蜡操作，注蜡机中的蜡一一、贵金属首饰工艺全过程般保持在70℃～75℃之间，蜡液注入胶膜，冷却后取出，依次重复，就会得到多件蜡模。

根据银版及蜡模，挑选出大小、形状、颜色合适的配石备用。

蜡型完成后是种蜡树，种蜡树即是将每个蜡环单独手工焊接到一根蜡棒上，最终得到一棵形状酷似大树的蜡树。

种蜡树前先要对橡胶底盘进行称重，种完蜡树再一次称重，两次称重的结果相减可以得出蜡树的重量，将蜡树的重量根据金或银的密度比例进行换算，得出进行浇铸的金属量。

然后开始灌石膏，将种好的蜡树连底盘一起套上不锈钢筒，并将相应重量的石膏浆沿钢筒内壁缓缓注入，没过蜡树，抽真空后自然放置6～12小时，使石膏凝固。

接着进行石膏模烘焙，作用是脱蜡、干燥和浇铸保温。

烘焙完成后，取出石膏模，同时准备好需要浇铸的金属溶液，将已经熔化配好的金水从水口注入，再使用真空感应离心浇铸机浇铸。

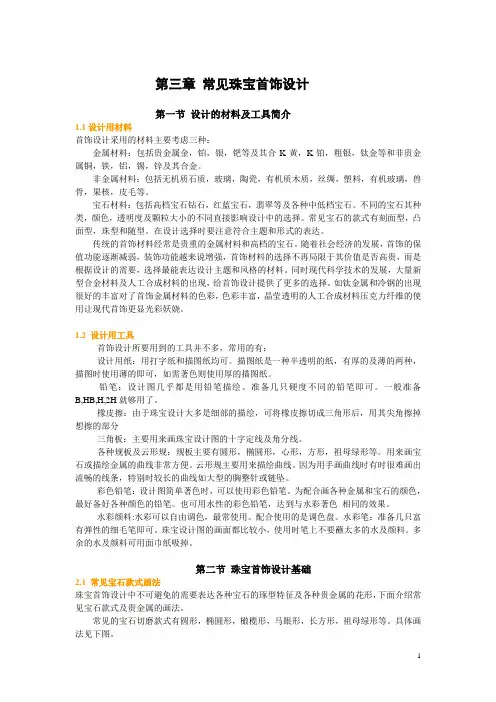

第三章常见珠宝首饰设计第一节设计的材料及工具简介1.1设计用材料首饰设计采用的材料主要考虑三种：金属材料：包括贵金属金，铂，银，钯等及其合K黄，K铂，粗银，钛金等和非贵金属铜，铁，铝，锡，锌及其合金。

非金属材料：包括无机质石质，玻璃，陶瓷，有机质木质，丝绸，塑料，有机玻璃，兽骨，果核，皮毛等。

宝石材料：包括高档宝石钻石，红蓝宝石，翡翠等及各种中低档宝石。

不同的宝石其种类，颜色，透明度及颗粒大小的不同直接影响设计中的选择。

常见宝石的款式有刻面型，凸面型，珠型和随型。

在设计选择时要注意符合主题和形式的表达。

传统的首饰材料经常是贵重的金属材料和高档的宝石。

随着社会经济的发展，首饰的保值功能逐渐减弱，装饰功能越来说增强，首饰材料的选择不再局限于其价值是否高贵，而是根据设计的需要，选择最能表达设计主题和风格的材料。

同时现代科学技术的发展，大量新型合金材料及人工合成材料的出现，给首饰设计提供了更多的选择。

如钛金属和冷钢的出现很好的丰富对了首饰金属材料的色彩，色彩丰富，晶莹透明的人工合成材料压克力纤维的使用让现代首饰更显光彩妖娆。

1.2 设计用工具首饰设计所要用到的工具并不多，常用的有：设计用纸：用打字纸和描图纸均可。

描图纸是一种半透明的纸，有厚的及薄的两种，描图时使用薄的即可，如需著色则使用厚的描图纸。

铅笔：设计图几乎都是用铅笔描绘。

准备几只硬度不同的铅笔即可。

一般准备B,HB,H,2H就够用了。

橡皮擦：由于珠宝设计大多是细部的描绘，可将橡皮擦切成三角形后，用其尖角擦掉想擦的部分三角板：主要用来画珠宝设计图的十字定线及角分线。

各种规板及云形规：规板主要有圆形，椭圆形，心形，方形，祖母绿形等。

用来画宝石或描绘金属的曲线非常方便。

云形规主要用来描绘曲线。

因为用手画曲线时有时很难画出流畅的线条，特别时较长的曲线如大型的胸整针或链坠。

彩色铅笔：设计图简单著色时，可以使用彩色铅笔。

为配合画各种金属和宝石的颜色，最好备好各种颜色的铅笔。
