电子技术基础(模拟部分)试卷二及答案

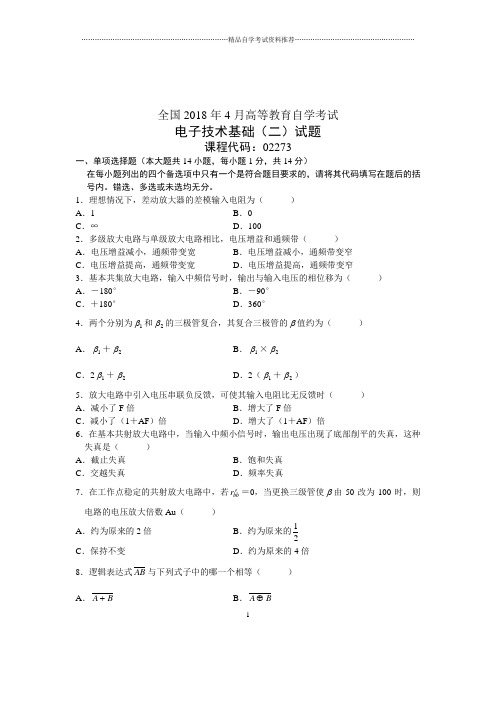

1全国2018年4月高等教育自学考试电子技术基础（二）试题课程代码：02273一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．理想情况下，差动放大器的差模输入电阻为（ ）A ．1B ．0C ．∞D ．1002．多级放大电路与单级放大电路相比，电压增益和通频带（ ）A ．电压增益减小，通频带变宽B ．电压增益减小，通频带变窄C ．电压增益提高，通频带变宽D ．电压增益提高，通频带变窄3．基本共集放大电路，输入中频信号时，输出与输入电压的相位移为（ ）A ．－180°B ．－90°C ．＋180°D ．360°4．两个分别为1β和2β的三极管复合，其复合三极管的β值约为（ ）A ．1β＋2βB ．1β×2βC ．21β＋2βD ．2（1β＋2β）5．放大电路中引入电压串联负反馈，可使其输入电阻比无反馈时（ ）A ．减小了F 倍B ．增大了F 倍C ．减小了（1＋AF ）倍D ．增大了（1＋AF ）倍6．在基本共射放大电路中，当输入中频小信号时，输出电压出现了底部削平的失真，这种失真是（ ）A ．截止失真B ．饱和失真C ．交越失真D ．频率失真7．在工作点稳定的共射放大电路中，若bbr '＝0，当更换三级管使β由50改为100时，则电路的电压放大倍数Au （ ）A ．约为原来的2倍B ．约为原来的21 C ．保持不变 D ．约为原来的4倍 8．逻辑表达式AB 与下列式子中的哪一个相等（ ）A ．B A +B ．B A ⊕2C ．ABD ．B A +9．逻辑函数Z ＝B A 的反函数为（ ）A ．B A Z +=B ．B A Z +=C ．B A Z =D ．B A Z +=10．四变量逻辑函数一共有多少个最小项（ ）A ．4个B ．8个C ．16个D ．32个11．两输入端或非门电路，如把两个输入端连在一起，可以当作（ ）A ．异或门B ．或门C ．同或门D ．非门12．组合逻辑电路应该由哪种器件构成（ ）A ．触发器B ．计数器C ．门电路D ．振荡器13．已知四选一数据选择器的表达式为301201101001D A A D A A D A A D A A Y +++=，则当0001=A A 时，Y ＝（ ）A ．0DB ．1DC ．2D D ．3D14．JK 触发器的输入J 和K 都接高电平上，如果现态为Q n ＝0，则其次态应为（ ）A ．0B ．1C ．高阻D ．不定二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

一、填空1.杂质半导体分为N型和P型两种类型。

2.在下述电路中，能使二极管导通的电路是a。

3.在电路管、Ve=0.6V、Vc=5V，则该三极管处于放大工作状态。

4.衡量双极型三极管放大能力的参数是β，衡量其温度稳定性的参数是__I CBO ___。

5.N沟道J型FET工作在恒流区的条件是_u ds＞U GS（OFF）__，它的截止条件为__ u Gs≤U GS（OFF）__。

6.在基本OCL功放电路中，设电源电压为±15V，负载电阻R L=8Ω，则理想情况最大输出功率为_ 14.06 _ W，理想效率为78.5%_。

7.在集成电路中广泛采用的恒流源电路，在实际电路中，经常作为偏置电路和有源负载广泛使用。

8.通用型集成运放的输入级一般采用_差分放大电路_电路，其主要目的是抑制0点漂移。

９.为了稳定放大电路的静态工作点，可以引入直流负反馈_，为了稳定放大倍数应引人__交流负反馈_。

10.正弦波振荡电路就是一个没有输入信号的带选频网络的正反馈放大电路。

要使正弦波振荡电路产生持续振荡,必须满足的振幅平衡条件是_∣AF∣=1_，相位平衡条件是_ΦA+ΦF =0_。

11.在放大电路的设计中，主要引入_负__反馈以改善放大电路的性能。

此外，利用这种反馈，还可增加增益的恒定性，减少非线性失真，抑制噪声，扩展频带以及控制输入和输出阻抗，所有这些性能的改善是以牺牲_放大倍数__为代价的。

11.Ｎ型半导体是在单晶硅中掺入五价的微量元素而形成的，多数载流子是自由电子，少数载流子是空穴。

12.半导体PN结具有单相导电性特性。

13.在常温下，硅二极管的开启电压约为0.5 V，锗二极管的开启电压约为0.1 V，14.晶体三极管基本放大电路有共射极、共集电极和共基极三种组态。

15.在差动式放大电路中，差模输入信号等于两个输人端信号的_之差_；共模输入信号等于两个输入信号的__和的一半_。

16.设计一个负反馈放大电路，若要稳定输出电压，应引入电压负反馈；若要稳定输出电流，应引入电流负反馈；若要增加输入电阻，应引入串联负反馈。

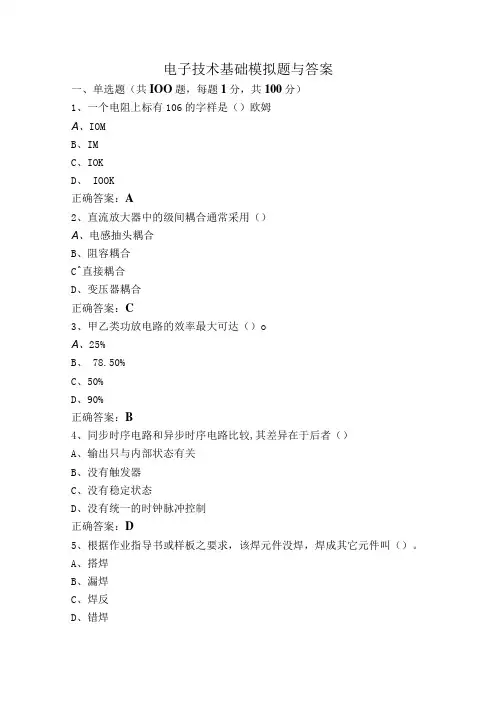

电子技术基础模拟题与答案一、单选题（共IOO题，每题1分，共100分）1、一个电阻上标有106的字样是（）欧姆A、IOMB、IMC、IOKD、 IOOK正确答案：A2、直流放大器中的级间耦合通常采用（）A、电感抽头耦合B、阻容耦合C^直接耦合D、变压器耦合正确答案：C3、甲乙类功放电路的效率最大可达（）oA、25%B、 78.50%C、50%D、90%正确答案：B4、同步时序电路和异步时序电路比较,其差异在于后者（）A、输出只与内部状态有关B、没有触发器C、没有稳定状态D、没有统一的时钟脉冲控制正确答案：D5、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫（）。

A、搭焊B、漏焊C、焊反D、错焊正确答案：D6、下列滤波效果最好的是（）oA、电容滤波B、电感滤波C、RC-π型滤波D、LC-π型滤波正确答案：D7、由NPN型管构成的基本共射放大电路,输入是正弦信号，若从示波器显示的输出信号波形发现顶部削波失真，这是由于静态工作点电流Ic（）造成的。

A、过小B、不变C、不能确定D、过大正确答案：D8、842IBCD编码器的输入变量为（）个，输出变量为（）个。

（）A、8 8B、4 10C、10 4D、7 4正确答案：B9、在何种输入情况下，“与非”运算的结果是逻辑0。

（）A、全部输入是0B、任一输入是0C、仅一输入是0D、全部输入是1正确答案：D10、半导体中的空穴和自由电子数目相等，这样的半导体称为（）A、掺杂半导体B、N型半导体C、P型半导体D、本征半导体正确答案：D11、二进制数 1 IOOB= （）DoA、10B、8C、12D、13正确答案：C12、某放大电路在负载开路时的输出电压为4V,接人3kQ的负载电阻后, 输出电压降为3V,这说明该放大器的输出电阻为（）。

A、3k ΩB、lkΩC> 0. 5 kΩD、2k Ω正确答案：B13、32位输入的二进制编码器，其输出端有（）位。

A、5B、256C、128D、4正确答案：A14、有电流放大、无电压放大的电路是（）放大电路.A、共集电极B、分压式偏置C、基本共射D、共基极正确答案：A15、为了消除交越失真，应当使功率放大电路工作在（）状态。

电子技术基础模拟习题+参考答案一、单选题（共70题，每题1分，共70分）1.为了使放大器带负载能力强，一般引入（）负反馈。

A、电压。

B、串联。

C、电流。

正确答案：A2.镜像电流源电路中两只晶体管的特性应完全相同。

A、×B、✔正确答案：B3.斯密特触发器有（）个稳定状态。

A、2B、1正确答案：A4.单相半波整流电路，负载电阻RL=750W，变压器次级电压有效值，U2=20V，则输出电压平均值U0为。

A、18VB、9VC、20V正确答案：B5.D触发器有两个输入端，两个输出端。

A、✔B、×正确答案：B6.同步二进制计数器一般由t触发器组成。

A、×B、✔正确答案：B7.放大电路的动态是指（）信号时的状态。

A、有B、无C、不一定正确答案：A8.射极跟随器的输出电阻大，输入电阻小。

A、✔B、×正确答案：B9.在截止区三极管（）电流放大作用。

A、有B、不一定C、无正确答案：C10.共射极放大电路的交流输出波形上半周失真时为（）失真A、饱和。

B、截止。

C、交越。

正确答案：B11.字符显示器一般由八段发光二极管构成。

A、×B、✔正确答案：A12.射极跟随器的特点是。

A、输入电阻大，输出电阻小。

B、输入电阻小，输出电阻大。

C、输入电阻大，输出电阻大。

正确答案：A13.组合电路的特点是任意时刻的输出与电路的原状态有关。

A、×B、✔正确答案：A14.将二进制数1111011写成十进制数应是（）A、123B、132C、173正确答案：A15.时序逻辑电路分析的关键是求出状态方程和状态转换真值表才可画出时序图。

A、✔B、×正确答案：A16.高电平用1表示低电平用0表示时，称为（）逻辑。

A、负B、正C、反正确答案：B17.在饱和区三极管（）电流放大作用。

A、不一定B、无C、有正确答案：B18.只要满足相位平衡条件，电路就会产生正弦波振荡。

A、✔B、×正确答案：B19.负反馈越深，电路的性能就越稳定。

电子技术基础（模拟部分）综合练习题2010-12-12一．填空题：（将正确答案填入空白中）1．N型半导体是在本征半导体中掺入3价元素，其多数载流子是电子，少数载流子是空穴。

P型半导体是在本征半导体中掺入5价元素，其多数载流子是空穴，少数载流子是电子。

2．为使三极管能有效地有放大作用，要求三极管的发射区掺杂浓度最高；基区宽度最薄；集电结结面积最大。

3．三极管工作在放大区时，发射结要正向偏置，集电结反向偏置，工作在饱和区时，发射结要正向偏置，集电结正向偏置，工作在截止区时，发射结要反向偏置，集电结反向偏置。

4．工作在放大状态的三极管，流过发射结的电流主要是扩散电流，流过集电结的电流主要是漂移电流。

5．某三极管，其α=0.98，当发射极电流为2mA，其基极电流为0.04mA，该管的β值为49。

6．某三极管，其β=100，当集电极极电流为5mA，其基极电流为0.05mA，该管的α值为0.99。

7．某三极管工作在放大区时，当I B从20µA增大到40µA，I C从1mA变成2mA。

则该管的β约为 50。

8.半导体三极管通过基极电流控制输出电流，所以它属于电流控制器件。

其输入电阻较低；场效应管通过栅极电压控制输出电流，所以它属于电压控制器件。

其输入电阻很高。

9.晶体管的三个工作区是放大区，截止区，饱和区。

场效应的三个工作区是可变电阻区，饱和区，截止区。

10．场效应管又称单极型管，是因为只有一种载流子参与导电；半导体三极管又称双极型管，是因为有两种载流子参与导电。

11．串联式直流稳压电源是由组成取样电路；比较放大器；基准电压和调整管。

12．集成运算放大器的内部电路是由偏置电路, 中间放大器, 输入级和输出级四部分组成。

13．在一个三级放大电路中，已知A v1=20；A v2=-100；Av3=1，则可知这三级放大电路中A1是共基极组态；A2是共射极组态；A3是共集电极组态。

14．正弦波振荡电路一般是由如下四部分组成放大器；反馈网络；稳幅电路和选频网络。

电工电子技术基础与技能考试模拟题与参考答案一、判断题（共100题，每题1分，共100分）1.烙铁温度过低、焊接面(焊盘/引脚)氧化或有油污，容易造成虚焊、假焊。

A、正确B、错误正确答案：A2.如果两个同频率的正弦交流电在某一瞬间都是5A，则两者一定同相且幅值相等。

A、正确B、错误正确答案：B3.电感线圈除少数可采用现成成品外，作为非标准元件，经常需要根据电路要求进行自行设计和制作。

A、正确B、错误正确答案：A4.三相异步电动机的起动方式有直接起动和降压起动。

A、正确B、错误正确答案：A5.低压电器是指工作在交流1000V以下、直流1200V以下电路中的电器。

A、正确B、错误正确答案：B6.身边有人严重触电，应当首先切断电源，然后进行紧急抢救如人工呼吸，并立即拨打急救电话120。

A、正确B、错误正确答案：A7.漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。

A、正确B、错误正确答案：B8.直接接触触电是指因电气设备发生故障条件下的接触电压或跨步电压造成的触电。

A、正确B、错误正确答案：B9.交流电路中，容抗表示电容对交流电流的阻碍作用。

A、正确B、错误正确答案：A10.变压器的外特性是指一次侧保持额定电压，负载功率因数一定时，二次侧端电压随负载电流变化的关系。

A、正确B、错误正确答案：A11.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。

A、正确B、错误正确答案：A12.电路元件是吸收功率还是输出功率，是由该元件的电压、电流参考方向之间的关系决定的。

A、正确B、错误正确答案：B13.电流互感器的结构和工作原理与普通变压器相似，它的一次线圈并联在被测电路中。

A、正确B、错误正确答案：B14.电阻并联后的总电阻值小于其中任一只电阻的阻值。

A、正确B、错误正确答案：A15.导线的基本操作有导线绝缘层的剖削、导线的连接、导线的封端和导线绝缘层的恢复等。

电子技术基础与技能模拟考试题含答案一、单选题（共40题，每题1分，共40分）1、钟控同步RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案：C2、若逻辑函数L=E+E+E+E，则L可简化为A、L=EB、L=2EC、L=4ED、L=3E正确答案：A3、下列关于低频功率放大器的各种叙述中，错误的是A、甲类功放电路只需一只功放管B、音响设备中肯定有功放电路C、乙类功放电路的最高效率可达78.5%D、功率放大器不允许有信号失真正确答案：D4、最能直观反映逻辑函数的值与输入变量取值之间的关系的是A、波形图B、逻辑函数表达式C、逻辑电路图D、真值表正确答案：D5、移位寄存器可能是A、双向移位寄存器B、左移寄存器C、都可能D、右移寄存器正确答案：C6、把射极输出器用作多级放大器的第一级，是利用它的A、有一定的电流和功率放大能力B、输入电阻高C、输出电阻低D、电压放大倍数略小于1，电压跟随特性好正确答案：B7、所谓并联型开关稳压电源，是指开关电源中( )并联连接。

A、取样比较电路与负载B、开关管与负载C、反馈网络与取样比较电路D、反馈网络与负载正确答案：B8、要七段共阳数码管要显示字母b，则abcdefg分别为A、0110000B、1101111C、0010000D、1010000正确答案：A9、移位寄存器具有的功能是A、存放数码B、数码移位C、A、B两者均可D、运算正确答案：C10、当二极管工作在正向特性区，且所受正向电压大于其死区电压时，则二极管相当于A、大电容B、大电阻C、接通的开关D、断开的开关正确答案：C11、主从JK触发器的初态为0，JK=00时，经过2n+1个触发脉冲后，输出状态为A、在0、1间翻转，最后为1B、一直为1C、在0、1间翻转，最后为0D、一直为0正确答案：D12、放大电路设置偏置电路的目的是A、使放大器工作在截止区B、使放大器工作在饱和区C、使放大器工作在集电极最大允许电流状态下D、使放大器工作在线性放大区正确答案：D13、十进制数码18用8421BCD码表示为A、10010B、100010C、0001D、0111正确答案：C14、模13计数器的开始计数状态为0000，则它的最后计数状态是A、1011B、1100C、1111D、1101正确答案：B15、电子型半导体的形成是通过在本征半导体中掺入微量的A、六价元素B、五价元素C、四价元素D、三价元素正确答案：B16、将或非门电路的所有输入端连接在一起，可实现( )功能。

模拟试卷一一、填空(16分)1．半导体二极管的主要特性是___________ 。

2．三极管工作在放大区时，发射结为____ 偏置，集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置。

3．当输入信号频率为fL和fH时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____ 。

4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈。

5．乙类功率放大电路中，功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。

这类功放的能量转换效率在理想情况下，可达到_____，但这种功放有______失真。

6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域。

二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是( )。

A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管2．某场效应管的转移特性如图１所示，该管为( )。

A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中，若uI = 20 mV，则电路的( )。

A．差模输入电压为10 mV，共模输入电压为10 mV。

B．差模输入电压为10 mV，共模输入电压为20 mV。

C．差模输入电压为20 mV，共模输入电压为10 mV。

D．差模输入电压为20 mV，共模输入电压为20 mV。

4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。

A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应( )。

A．减小C，减小Ri B．减小C，增大RiC．增大C，减小Ri D．增大C，增大 Ri6．如图所示复合管，已知V1的 b1 = 30，V2的 b2 = 50，则复合后的 b 约为( )。
