ahu空调机组工作原理
答：AHU (全称: Air Handling Units,空气处理机组)，空气处理机组，又叫空调箱，风柜。
主要是靠风机转动，带动室内空气与机组内部盘管进行热交换,并对空气中的杂质进行过滤，以控制出风温度和风量的方式维持室内温湿度和空气洁净度。
带有新风功能的空气处理机组则还对包括新风或回风在内的空气进行热湿处理、过滤处理功能。
目前，空气处理机组主要有吊顶式、立式、卧式和组合式等几种形式。
其中吊顶式空气处理机组又叫吊柜;组合式空气处理组，又叫组合式风柜或组柜。
空调系统中PAU、MAU、AHU、DCC、RCU、DDCFCU的区别AHU （Air Handle Unit）组合式空调箱：主要是抽取室内空气(return air) 和部份新风以控制出风温度和风量来并维持室内温度。
PAU（Pre-Cooling Air Handling Unit）预冷空调箱: Primary Air Unit对室外新风进行预处理，在送至风机盘管（FCU）。
RCU（Recycled airhandling unit）循环空调箱。
MAU（Make-up Air Unit）全新风机组:是提供新鲜空气的一种空气调节设备。
功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。
工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。
当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。
DCC (Dry Cooling Coil) 干式冷却盘管：（简称为干盘管或干冷盘管）是用来消除室内的显热的。
DDC : (Direct Digital Control ) 直接数控制 HEPA (High efficiency particulate air Filter)，中文意思为高效过滤器，达到HEPA标准的过滤网，对于0.1微米和0.3微米的有效率达到99.998%， HEPA 网的特点是空气可以通过，但细小的微粒却无法通过。
它对直径为0.3微米（头发直径1/200）以上的微粒去除效率可达到 99.7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。
（抽烟产生的烟雾颗粒直径为0.5微米）它是国际上公认的高效过滤材料。
经广泛运用于手术室、动物实验室、晶体实验和航空等高洁净场所。
FCU （File Control Unit）风机盘管：Fan Control Unit风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
ahu工作原理Ahu工作原理。
空气处理设备（AHU）是一种用于处理空气的设备，通常用于建筑物的通风、空调和采暖系统中。
它们的工作原理是通过循环空气并调节其温度、湿度和清洁度，以确保建筑物内部空气的质量和舒适度。
在本文中，我们将详细介绍AHU的工作原理，以便更好地了解其在空调系统中的作用。
首先，AHU的工作原理涉及到空气的循环和处理。
当外部空气进入AHU时，首先会经过过滤器进行过滤，以去除空气中的灰尘、污染物和其他杂质。
经过过滤后的空气将进入加热或冷却装置，根据需要进行加热或冷却处理，以调节空气的温度。
接下来，空气还会经过加湿或除湿装置，以调节空气的湿度，确保室内空气的舒适度。
最后，处理后的空气将通过风道输送到建筑物内部，为室内提供清洁、温度适宜的空气。
其次，AHU的工作原理还涉及到空气循环的控制和调节。
在AHU中，通常配备有控制系统，用于监测和调节空气处理的过程。
控制系统可以根据室内外温度、湿度和空气质量等参数，自动调节AHU的工作状态，以确保室内空气的质量和舒适度。
此外，控制系统还可以根据建筑物的使用需求，调节AHU的工作模式和风量，以实现节能和环保的目的。
最后，AHU的工作原理还包括对空气质量的监测和提升。
除了空气处理过程中的过滤、加热、冷却、加湿和除湿等操作外，AHU还可以配备空气质量传感器，用于监测室内空气的质量。
一旦监测到室内空气质量不佳，控制系统将自动调节AHU的工作状态，以提升空气质量。
此外，一些先进的AHU还可以配备空气净化装置，用于去除空气中的细菌、病毒和有害气体，进一步提升室内空气的清洁度。
综上所述，AHU的工作原理涉及到空气循环和处理、空气循环的控制和调节，以及对空气质量的监测和提升。
通过了解AHU的工作原理，我们可以更好地理解其在空调系统中的作用，从而更好地实现室内空气质量的提升和能源的节约。
希望本文能够为大家对AHU的工作原理有一个清晰的认识。

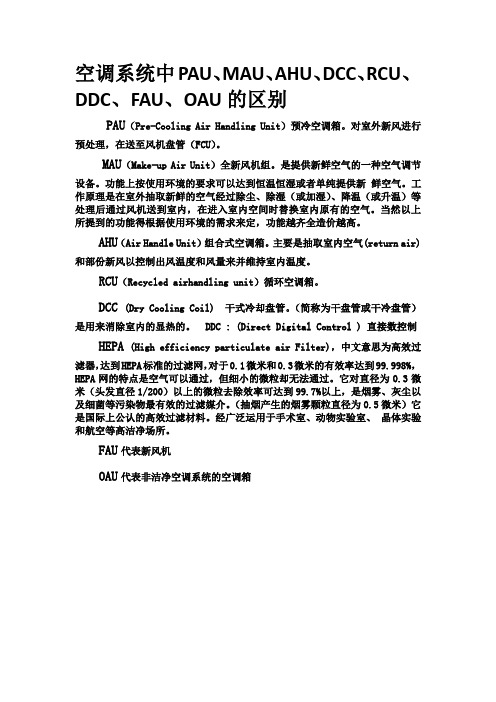

空调系统中PAU、MAU、AHU、DCC、RCU、DDC、FAU、OAU的区别PAU（Pre-Cooling Air Handling Unit）预冷空调箱。
对室外新风进行预处理，在送至风机盘管（FCU）。
MAU（Make-up Air Unit）全新风机组。
是提供新鲜空气的一种空气调节设备。
功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。
工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。
当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。
AHU（Air Handle Unit）组合式空调箱。
主要是抽取室内空气(return air)和部份新风以控制出风温度和风量来并维持室内温度。
RCU（Recycled airhandling unit）循环空调箱。
DCC (Dry Cooling Coil) 干式冷却盘管。
（简称为干盘管或干冷盘管）是用来消除室内的显热的。
DDC : (Direct Digital Control ) 直接数控制HEPA (High efficiency particulate air Filter)，中文意思为高效过滤器，达到HEPA标准的过滤网，对于0.1微米和0.3微米的有效率达到99.998%，HEPA网的特点是空气可以通过，但细小的微粒却无法通过。
它对直径为0.3微米（头发直径1/200）以上的微粒去除效率可达到99.7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。
（抽烟产生的烟雾颗粒直径为0.5微米）它是国际上公认的高效过滤材料。
经广泛运用于手术室、动物实验室、晶体实验和航空等高洁净场所。
FAU代表新风机OAU代表非洁净空调系统的空调箱。

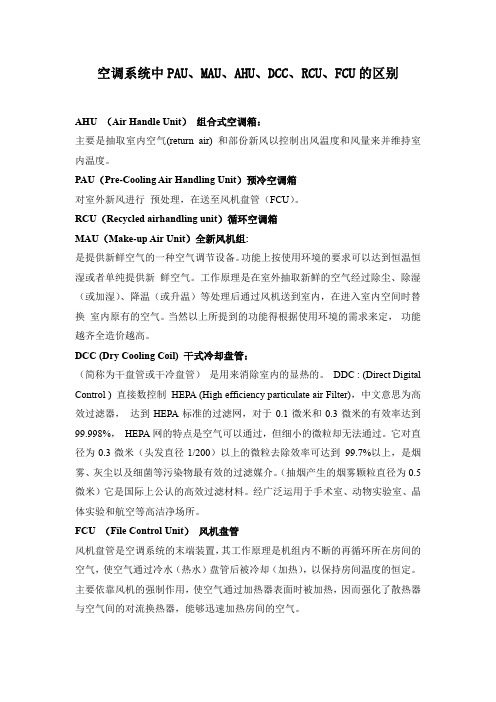

空调系统中PAU、MAU、AHU、DCC、RCU、FCU的区别AHU （Air Handle Unit）组合式空调箱：主要是抽取室内空气(return air) 和部份新风以控制出风温度和风量来并维持室内温度。
PAU（Pre-Cooling Air Handling Unit）预冷空调箱对室外新风进行预处理，在送至风机盘管（FCU）。
RCU（Recycled airhandling unit）循环空调箱MAU（Make-up Air Unit）全新风机组:是提供新鲜空气的一种空气调节设备。
功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。
工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。
当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。
DCC (Dry Cooling Coil) 干式冷却盘管：（简称为干盘管或干冷盘管）是用来消除室内的显热的。
DDC : (Direct Digital Control ) 直接数控制HEPA (High efficiency particulate air Filter)，中文意思为高效过滤器，达到HEPA标准的过滤网，对于0.1微米和0.3微米的有效率达到99.998%，HEPA网的特点是空气可以通过，但细小的微粒却无法通过。
它对直径为0.3微米（头发直径1/200）以上的微粒去除效率可达到99.7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。
（抽烟产生的烟雾颗粒直径为0.5微米）它是国际上公认的高效过滤材料。
经广泛运用于手术室、动物实验室、晶体实验和航空等高洁净场所。
FCU （File Control Unit）风机盘管风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
空调系统中 PAU、MAU、AHU、RCU、DDC、FCU、FFU的区别及作用2015-11-20AHU组合式空调箱：主要是抽取室内空气(return air) 和部份新风以控制出风温度和风量来并维持室内温度。
PAU预冷空调箱：Primary Air Unit对室外新风进行预处理,在送至风机盘管（FCU）。
RCU（Recycled airhandling unit）循环空调箱。
MAU全新风机组：是提供新鲜空气的一种空气调节设备。
功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。
工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。
当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。
DCC干式冷却盘管（简称为干盘管或干冷盘管）：是用来消除室内的显热的。
直接数控制(Direct Digital Control)HEPA中文意思为高效过滤器，达到 HEPA 标准的过滤网，对于 0.1 微米和 0.3 微米的有效率达到 99.998%， HEPA 网的特点是空气可以通过，但细小的微粒却无法通过。
它对直径为 0.3 微米（头发直径 1/200）以上的微粒去除效率可达到99.7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。
（抽烟产生的烟雾颗粒直径为 0.5 微米）它是国际上公认的高效过滤材料。
经广泛运用于手术室、动物实验室、晶体实验和航空等高洁净场所。
FCU风机盘管：Fan Control Unit 风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。
VAV变风量空调系统（VAV）控制原理：变风量控制器和房间温控器一起构成室内串级控制，采用室内温度为主控制量，空气流量为辅助控制量。
空调系统中MAU、AHU、RCU、DDC、FCU、DHU、PAU、FFU的区别AHU组合式空调箱：主要是抽取室内空气(return air) 和部份新风以控制出风温度和风量来并维持室内温度。
PAU预冷空调箱：Primary Air Unit对室外新风进行预处理,在送至风机盘管（FCU）。
RCU（Recycledairhandling unit）循环空调箱。
MAU全新风机组：是提供新鲜空气的一种空气调节设备。
功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。
工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。
当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。
DCC干式冷却盘管（简称为干盘管或干冷盘管）：是用来消除室内的显热的。
HEPA中文意思为高效过滤器，达到HEPA 标准的过滤网，对于0.1 微米和0.3 微米的有效率达到99.998%，HEPA 网的特点是空气可以通过，但细小的微粒却无法通过。
它对直径为0.3 微米（头发直径1/200）以上的微粒去除效率可达到99.7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。
（抽烟产生的烟雾颗粒直径为0.5 微米）它是国际上公认的高效过滤材料。
经广泛运用于手术室、动物实验室、晶体实验和航空等高洁净场所。
FCU风机盘管：Fan Control Unit 风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。
VAV变风量空调系统（VAV）控制原理：变风量控制器和房间温控器一起构成室内串级控制，采用室内温度为主控制量，空气流量为辅助控制量。
变风量控制器按房间温度传感器检测到的实际温度，与设定温度比较差值，以此输出所需风量的调整信号，调节变风量末端的风阀，改变送风量，使室内温度保持在设定范围。
空调系统中的FCU、AHU、PAU、RCU、MAU、FFU、HRV是个啥？暖通行业和空调水机系统当中，时常会听到FCU、AHU、 PAU、RCU、MAU、FU、HRV、FAU、OAC和EAF等等-系列稀奇古怪的名词。
那么,这些字母代表的概念都是啥意思?他们有什么区别?1、FCU (全称: Fan Coil Unit风机盘管)风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水(热水)盘管后被冷却(加热)，以保持房间温度的恒定。
主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。
2、AHU (全称: Air Handling Units,气处理机组)空气处理机组，又叫空调箱，风柜。
主要是靠风机转动，带动室内空气与机组内部盘管进行热交换,并对空气中的杂质进行过滤，以控制出风温度和风量的方式维持室内温湿度和空气洁净度。
带有新风功能的空气处理机组则还对包括新风或回风在内的空气进行热湿处理、过滤处理功能。
目前，空气处理机组主要有吊顶式、立式、卧式和组合式等几种形式。
其中吊顶式空气处理机组又叫吊柜;组合式空气处理组，又叫组合式风柜或组柜。
3、HRV全热交换器HRV,全称: Heat Reclaim Ventilation,中文名称:能量回收通风系统。
为大金空调在1992年发明,现如今被称作“全热交换器”。
这类空调器通过通风设备回收损失的热能，减少了空调的负荷，同时保持了舒适清新的环境。
此外,HRV可与VRV系统、商用分体系统及其它空调系统连用，并可以自动转换通风模式，进一步提高节能效果。
4、FAU (全称: Fresh Air Unit,新风机组)FAU新风机组提供新鲜空气的一种空气调节设备，分家用和商业用。
工作原理：在室外抽取新鲜的空气经过除尘、除湿(或加湿)、降温(或升温)等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。
数据中心常见冷却方式介绍（5）：AHU风墙空调数据中心机房内部温湿度环境的控制要依靠室内空调末端得以实现，机房空调具有高效率、高显热比、高可靠性和灵活性的特点，能满足数据中心机房日益增加的服务器散热、湿度恒定控制、空气过滤及其他方面的要求。
随着不同地域PUE的严苛要求以及高密度服务器的广泛应用，数据中心新型的冷却方式被越来越开发及使用。
下面分别介绍几种数据中心传统与新型的冷却方式。
1. AHU风墙空调系统组成AHU（Air Handle Unit）组合式空调箱:主要是抽取室内空气(return air) 和部份新风以控制出风温度和风量来并维持室内温度。
AHU机组组成如下图所示。
机组主要由框架、两到多组冷冻水盘管、室内EC风机、电磁两通调节阀、控制系统、进出风温湿度传感器、室外新风温湿度传感器、室外新风调节阀、室内回风调节阀、加湿系统、冷冻水管路等组成。
图1 AHU机组结构图2. 运行原理2.1 AHU风墙空调本体两种运行模式第一种模式为内循环模式，AHU机组放置在空调机房，侧送风至主机房，冷却IT服务器，热排风经热通道顶部设置的回风口进入吊顶静压箱，回至空调机组。
每台AHU机组配有空气过滤段，多个冷冻水盘管，多个EC风机，控制单元。
第二种运行模式为风侧自然冷却模式，AHU机组放置在空调机房，侧送风至主机房，冷却IT服务器，热排风经热通道顶部设置的回风口进入吊顶静压箱，根据室外空气焓值（温度、湿度计算得出）控制新风、回风、排风的比例，充分利用室外新风，节约能源。
图2 AHU系统原理图2.2 AHU风机转速控制逻辑送风机转速控制主要依据是AHU回风温度进行转速调速，当控制器检测到回风温度升高后，控制器将发指令让风机转速提高，同时根据监测到的送风静压值异常时可晋级停止风机运转。
空调检测到的实际的回风温度与设定的回风温度的差值作为风机转速调节的依据。
图3 风机转速控制逻辑2.3 AHU电磁两通阀控制逻辑冷冻水流量控制主要依据为空调的送风温度，当送风温度高于送风温度设定值时增大水流量；当送风温度低于送风温度设定值时减小水流量；冷冻水流量的控制也可以设为依据远程IT机房的温度值控制。
空调系统中PAU、MAU、AHU、RCU、DDC、FCU、FFU的区别及作用AHU组合式空调箱：主要是抽取室内空气(return air) 和部份新风以控制出风温度和风量来并维持室内温度。
PAU预冷空调箱：Primary Air Unit对室外新风进行预处理,在送至风机盘管（FCU）。
RCU（Recycledairhandling unit）循环空调箱。
MAU全新风机组：是提供新鲜空气的一种空气调节设备。
功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。
工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。
当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。
DCC干式冷却盘管（简称为干盘管或干冷盘管）：是用来消除室内的显热的。
直接数控制(Direct DigitalControl)HEPA中文意思为高效过滤器，达到 HEPA 标准的过滤网，对于 0.1 微米和 0.3 微米的有效率达到99.998%，HEPA 网的特点是空气可以通过，但细小的微粒却无法通过。
它对直径为0.3 微米（头发直径1/200）以上的微粒去除效率可达到99.7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。
（抽烟产生的烟雾颗粒直径为 0.5 微米）它是国际上公认的高效过滤材料。
经广泛运用于手术室、动物实验室、晶体实验和航空等高洁净场所。
FCU风机盘管：Fan Control Unit 风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。
VAV变风量空调系统（VAV）控制原理：变风量控制器和房间温控器一起构成室内串级控制，采用室内温度为主控制量，空气流量为辅助控制量。
AHU空调系统简介
1、新风段：新风段主要是接受室外新风，沉淀新风中的杂质；新风阀安装风阀执行器（开关量），与风机联锁。
建议在室外背阴出安装温度传感器，用于回风温度补偿。
2、过滤段：过滤新风的一般为初效（或叫粗效）过滤，主要是过滤体积较大的杂质；回风段之后的过滤器一般为中效过滤器，一般过滤体积较小的杂质；如果是净化空调还会有亚高效和高效过滤段。
所有过滤网前后均应安装压差开关，用于检测过滤网的清洁度，如果堵塞杂质较多，会发出报警信号。
3、回风段：回风段主要适用于混合新风和回风；回风口处的风阀安装风阀执行器（模拟量）用于调节回风量，当室外温度较热或较冷的季节，在保证一定新风量的前提下，尽大限度地利用回风，从而达到节能的目的。
排风口处的排风阀安装风阀执行器，与回风阀执行器连锁，动作方向相反。
回风管路上安装温湿度传感器，用于检测回风的温室度（从而知室内温湿度的平均值），为控制冷水阀、加热阀、电加热和加湿阀提供依据。
4、表冷段：表冷段主要是给送往室内的空气降温，并兼起降温除湿的功能（可选），并且除湿优先。
表冷器的进水口安装温度调节阀（三通），当回风温湿度达到设定要求时，温度调节阀关小或关闭，多余的冷冻水通过第三通路回流，防止调节阀在关小或关闭时阀前后的压差过大而造成其它管件或水泵憋坏，并且影响调节阀的使用寿命。
另外，表冷器表面安装防冻开关用以保护空调设备，与风机、风阀连锁。
5、加热段：加热段冬季使用（或除湿过冷后生温），其工作原理同表冷段。
两管制系统的加热和制冷的表冷器共用。
6、电加热：电加热一般是在当加热段不能满足热量要求或或除湿过冷后生温时使用。
7、加湿段：加湿段作用为防止冬季干燥加湿或特殊工艺要求加湿，加湿方式一般为湿膜加湿或蒸汽加湿。
8、送风段：送风段的作用是向室内送风，又称风机段。
送风口处的风阀一般安装执行器（开关量、可选功能），与风机联锁。
1、空调的各段的使用需根据用户的具体情况而自由组合!
2、不同厂家组合顺序不同!
空调系统中PAU、MAU、AHU的区别是什么?
PAU（Pre-CoolingAirHandlingUnit）预冷空调箱。
对室外新风进行预处理，在送至风机盘管（FCU）。
MAU（Make-upAirUnit）全新风机组。
这个就不用说了。
AHU（AirHandleUnit）空调箱。
主要是抽取室内空气(returnair)和部份新风以控制出风温度和风量来并维持室内温度。
