常见磨煤机型号含义

磨煤机说明书1.磨煤机分类磨煤机，有立式磨粉机、高压悬辊磨、中速微粉磨、超压梯形磨、雷蒙磨等型号，磨煤机是将煤块破碎并磨成煤粉的机械，它是煤粉炉的重要辅助设备。

磨煤过程是煤被破碎及其表面积不断增加的过程。

要增加新的表面积，必须克服固体分子间的结合力，因而需消耗能量。

煤在磨煤机中被磨制成煤粉，主要是通过压碎、击碎和研碎三种方式进行。

其中压碎过程消耗的能量最省。

研碎过程最费能量。

各种磨煤机在制粉过程中都兼有上述的两种或三种方式，但以何种为主则视磨煤机的类型而定。

磨煤机的型式很多，按摩煤工作部件的转速可分为三种类型，即低速磨煤机、中速磨煤机和高速磨煤机。

2．磨煤机工作原理及特点磨煤机种类较多，在这里，介绍以下几种常见的磨煤机。

2.1摆式磨机利用摆动磨辊的挤压和研磨作用粉碎物料的细粉磨机械。

摆式磨机的粉磨机构为悬挂着的磨辊和固定环形磨盘,故又称悬辊式磨机。

图3[摆式磨机的工作原理图]为摆式磨机的工作原理。

在旋转主轴上端的梅花架上悬挂的3～5个磨辊，在离心力的作用下向外摆动，物料在磨辊与环形磨盘之间受碾压而粉碎。

这种磨机只能采用干法操作,给料的湿度也不得大于6％。

粉碎过的物料被由磨机下方吸入的热气流带入机体上方的分选机进行分离。

合乎粒度要求的细粉随气流进入收集装置，粗大颗粒则返回到碾磨区重受碾磨。

给料粒度常小于40毫米，排料粒度在0.125～0.035毫米之间。

它适于粉磨中硬以下的物料，如煤、石膏、石灰石和农药等。

2.2辊碗磨煤机利用辊轮在碗形磨盘上滚动时产生的挤压和研磨作用粉碎物料的细粉磨机械，通常简称为碗形磨。

3个均匀布置的辊轮,各自承受着机械或液压装置加给的36～49千牛顿的力，并与直径为1000～3000毫米的碗形磨盘保持8～12毫米的研磨间隙（图4[碗形磨]）。

预先破碎到一定粒度的物料进入磨盘后，在旋转磨盘的带动下进入辊轮与磨盘间预留的间隙，受到辊轮的反复挤压和研磨而粉碎。

从磨盘边缘甩出的粉碎物料，由通过磨盘与机壳间的环形通道的热气流带进碾磨区上部的分离器。

煤矿机电设备常用型号及含义一、风机类1、煤矿地面用防爆抽出式（对旋）轴流通风机FBCDZ№28/2×500电机功率（千瓦）电机数量（台）叶轮直径（分米）主通风机对旋防爆风机抽出式2、矿用局部通风机FBD№6.3/2×30电机功率（千瓦）电机数量（台）叶轮直径（630毫米）防爆风机抽出3、矿用湿式除尘风机KCS-300D-Ⅱ电机驱动处理风量（m /min）除尘矿用湿式3设计序列号4、煤矿用双螺杆风冷式空气压缩机MLGF6/7-37G轮轨式驱动功率（KW）公称容积流量（m /min）风冷式双螺杆煤矿用额定排气压力（0.7MPa)3二、泵1、污水潜水电泵WQY50-100-25-S上出水（旁出水不标）配套电机功率（KW）水泵额定扬程（m）水泵额定流量（m /h)电机为充油式污水潜水电泵32、煤矿用耐磨多级离心泵MD155-30×10泵的级数（叶轮个数）泵规定点的单级扬程（m)泵规定点流量（m /h)煤矿用耐磨多级离心泵3三、输送机1、可伸缩带式输送机DSJ100/100/2×90电机功率（千瓦）电机数量（台）输送能力（吨/小时）胶带宽度（1200毫米）钢架式可伸缩型带式输送机DTL120/140/2×400电机功率（千瓦）电机数量（台）输送能力（吨/小时）胶带宽度（1200毫米）钢架落地式通用型带式输送机3、中双链刮板输送机SGZ764/500总装机功率（KW）中部槽宽度(mm）中双链刮板输送机4、刮板转载机SZZ730/90中部槽宽（mm)中双链转载机输送总装机功率（KW）四、绞车1、主提升绞车JK-2/1.5卷筒直径（m)矿用提升机卷扬机大类代号卷筒宽度（m)2、运输绞车JYB- ×补充特征，双速为S，单速不注改进序号快速时基准层上钢丝绳速度，单位为米每秒(m/s)快速时基准层上钢丝绳静张力，单位为千牛(KN)钢架式可伸缩型带式输送机3、调度绞车JD-外层钢丝绳最大静张力，10KN 调度绞车卷扬机类4、回柱绞车JH-钢丝绳平均静张力，单位10KN 回柱绞车修改序号5、双速多用绞车JSDB-改进序号慢速时钢丝绳外层最大静张力，单位：10KN隔爆型第二特征代号(齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）6、固定车箱式矿车MGC1.1-6轨距代号：6表示600mm容积代号（m）车辆代号；轴距550mm固定车箱式代号3煤矿车辆代号五、开关类1、矿用隔爆兼本安型真空馈电开关KJZ5- /1140/660额定电流（A)设计序号真空隔爆兼本安馈电开关2、矿用隔爆兼本安型交流真空软起动器QJR10- / Z额定电压（V)设计代号软起动隔爆兼本质安全型起动器额定电流（A)真空3、矿用隔爆型真空电磁起动器QBZ-120/1140(660)额定电压（V)真空式隔爆型起动器额定电流（A)4、矿用隔爆型照明信号综合保护装置ZBZ-2.5/4.0 M 1140V/(660V)电压等级1140V或660V 综合隔爆型装置额定容量（2.5或4.0KVA)照明5、矿用隔爆兼本安型组合开关KJZ2-1600/1140-8额定电压（V)组合、真空隔爆兼本质安全型开关额定总电流（A)支路数设计序号六、高压设备1、矿用隔爆型移动变电站用（永磁）高压真空开关KBG- /10Y额定电压（KV)高压隔爆型矿用开关额定电流（50- )移动变电站用2、矿用隔爆型移动变电站用低压侧保护箱BXB- /1140(660)Y额定电压（V)隔爆型保护箱额定电流（100- )移动变电站用2、矿用隔爆型移动变电站KBSGZY9- /变压器额定容量（KVA)干式三相性能水平代号高压侧额定电压（KV)矿用隔爆型移动式组合式3、矿用隔爆型干式变压器KBSG9- /变压器额定容量（KVA)干式三相性能水平代号高压侧额定电压（KV)矿用隔爆型4、矿用隔爆型智能高压配电装置PBG-400/10Z额定电压（KV)高压真空隔爆型（J表示隔爆兼本质安全）配电装置额定电流（A)智能七、采掘设备1、电牵引采煤机MG200/500-WD1电牵引装机总功率（KW）截割功率（KW）滚筒无链序号煤机2、掘进机EBZ150A悬臂式掘进机纵轴式改进型截割功率（KW）2、液压支架ZF6400/20/42放顶煤液压支架支架工作阻力（KN)最大高度（4200毫米）最小高度（2000毫米）八、其它1、电磁除铁器RCYB- -卸铁方式：B为人工；D为人工自卸C为自动卸铁；Z为干粉振动式永磁式除铁器矿山机械类其它设备电机数量（台）适应输送带宽度（分米）电缆的命名由八部分组成：第一部分为系列代号M ，即煤字的拼音第一个字母； 第二部分为使用特性代号，反映电缆所使用的场合。

ZGM磨煤机特性与结构厂制粉系统采用正压冷一次风机直吹式制粉系统，每台炉配备6台北京电力设备总厂制造的ZGM-113G型中速辊式磨煤机。

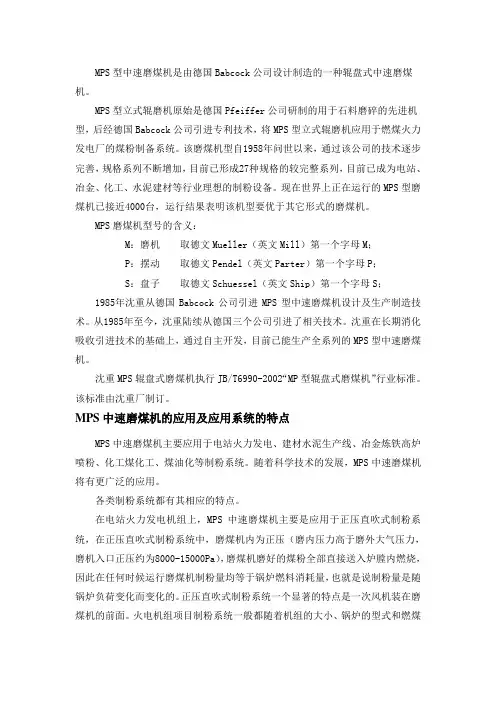

ZGM113G型磨煤机是在继承和发扬德国Babcock公司技术的基础上，由北京电力设备总厂研制开发的一种MPS磨煤机。

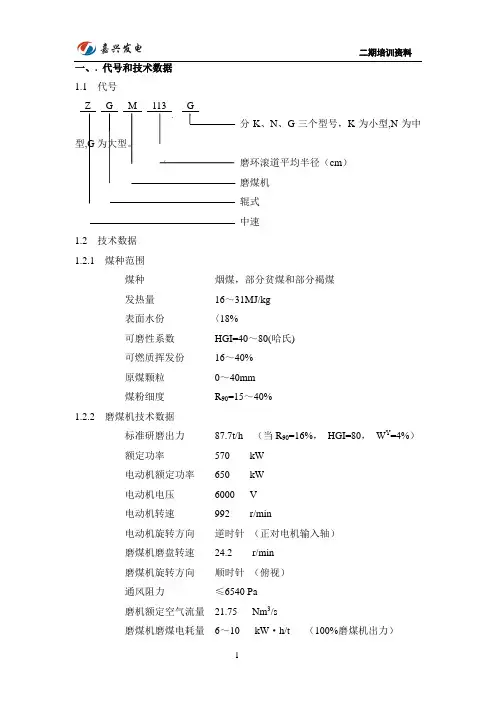

一. 型号及主要技术特点Z G M 113 G分K、N、G三个型号，K为小型,N为中型,G为大型磨环滚道平均半径（cm）磨煤机辊式中速1.采用行星齿轮减速机1)体积小，结构紧凑（由于采用分流传动），重量轻，占地面积小，投资小（减少轴向尺寸，磨煤机可以纵向布置，磨煤机间跨距大为缩小），检修方便。

2)承载能力大，噪音小。

3)传动效率高，空载功率降低。

4)减速机中间是浮动齿形联轴器，使齿轮系统来自磨煤机的冲击完全隔开，运转平稳可靠。

2.磨煤机液压变加载1)磨煤机出力范围由过去的40～100％扩大到25～100％，提高低负荷性能，满足机组调峰需要。

2)提高耐磨材料寿命当磨煤机出力低时，加载力就小，可减小低出力时磨煤机振动、减少辊胎和衬板的磨损。

避免磨煤机小煤量时不能形成稳定的煤层，磨煤机振动加剧，致使加载杆频繁断裂，磨煤机内衬板振落，地脚螺栓振断等问题，若是恒加载力，低出力煤层薄时，加载力仍然很大，辊胎和衬板磨损就很快。

3.降低磨煤机电耗由图6-1所示可知，加载力大小随磨煤机出力大小变化而变化，可有效减少磨煤机回粉量，降低磨煤机电耗。

由于空气弹簧的刚度是一个变量，加载力小，刚度小（反之亦然），现将空气弹簧的最大刚度做到低于弹簧定加载磨煤机的弹簧刚度，这样磨煤机的振动小，运行更加平稳。

1)可以实现磨煤机开空车由于磨煤机的磨辊与磨环有3mm的间隙，可以实现磨煤机开空车，使磨煤机启动对锅炉的影响减至很小，提高了锅炉运行的稳定性，同时也有利于磨煤机顺控启动的实现。

2)减少检修维护量定加载的中速磨煤机，检修每3000小时进行一次检查，检查弹簧长度合格，以保证加载力合格，采用液压变加载，检修日常维护工作量可大大减少。

磨煤机是将煤块破碎并磨成煤粉的机械，它是煤粉炉的重要辅助设备，该设备的分类有立式磨粉机、高压悬辊磨、中速微粉磨、超压梯形磨、雷蒙磨等，而且不同的厂家提供的设备型号也有很多种。

由于磨煤机的型式很多，其中根据工作部件的转速可分为三种类型，即低速磨煤机、中速磨煤机和高速磨煤机。

下面就这三大类的磨煤机优缺点给您分析对比如下：低速磨煤机主要为滚筒式钢球磨煤机，一般简称钢球磨或球磨机。

它是一个转动的圆柱形或两端为锥形的滚筒，滚筒内装有钢球。

滚筒的转速为15～25转/分。

工作时筒内的钢球不断地撞击和挤压煤块，将煤块磨制成煤粉。

然后由通入滚筒内的热风将煤烘干并将煤粉送出，经分离器分离后，一定粒度的煤粉被送入煤粉仓或直接送入煤粉燃烧器。

钢球磨笨重庞大、电耗高、噪声大；但对煤种的适应范围广，运行可靠，特别适宜于磨制硬质无烟煤。

中速磨煤机转速为50～300转/分,种类较多。

常见的有平盘磨、碗式磨、E型磨和辊式磨。

它们的共同特点是碾磨部件由两组相对运动的碾磨体构成。

煤块在这两组碾磨体表面之间受到挤压、碾磨而被粉碎。

同时，通入磨煤机的热风将煤烘干,并将煤粉送到碾磨区上部的分离器中。

经分离后,一定粒度的煤粉随气流带出磨外，粗颗粒的煤粉反回碾磨区重磨。

中速磨煤机具有设备紧凑、占地小、电耗省（约为钢球磨煤机的50～75%）、噪声小、运行控制比较轻便灵敏等显著优点；但结构和制造较复杂，维修费用较大，而且不适宜磨制较硬的煤。

在大容量燃煤锅炉中碗式中速磨用得较多。

高速磨煤机转速为500～1500转/分,主要由高速转子和磨壳组成。

常见的有风扇磨和锤击磨等。

在风扇磨中煤块受到高速转子的高速冲击与磨壳碰撞，以及煤块之间互相撞击而被磨碎。

这种磨煤机与煤粉分离器组成一个整体，结构简单，紧凑，初投资省，特别适用于磨制高水分褐煤和挥发分高、容易磨制的烟煤。

风扇磨由于磨损大，连续运行时间较其他磨煤机都短，不适于磨制硬质煤种。

选择磨煤设备时，应对煤种的适应性和电耗水平进行综合考虑。

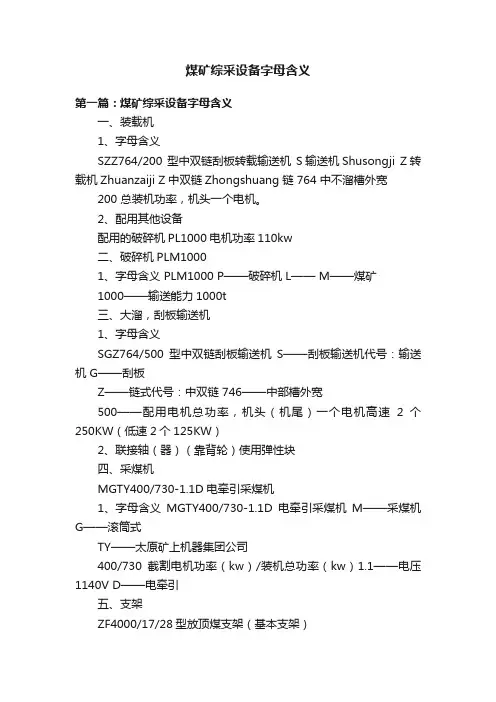

煤矿综采设备字母含义第一篇：煤矿综采设备字母含义一、装载机1、字母含义SZZ764/200 型中双链刮板转载输送机S输送机Shusongji Z转载机Zhuanzaiji Z中双链Zhongshuang链 764 中不溜槽外宽200 总装机功率，机头一个电机。

2、配用其他设备配用的破碎机PL1000电机功率110kw二、破碎机PLM10001、字母含义 PLM1000 P——破碎机 L—— M——煤矿1000——输送能力1000t三、大溜，刮板输送机1、字母含义SGZ764/500型中双链刮板输送机S——刮板输送机代号：输送机 G——刮板Z——链式代号：中双链 746——中部槽外宽500——配用电机总功率，机头（机尾）一个电机高速2个250KW（低速2个125KW）2、联接轴（器）（靠背轮）使用弹性块四、采煤机MGTY400/730-1.1D电牵引采煤机1、字母含义MGTY400/730-1.1D电牵引采煤机M——采煤机G——滚筒式TY——太原矿上机器集团公司400/730截割电机功率（kw）/装机总功率（kw）1.1——电压1140V D——电牵引五、支架ZF4000/17/28型放顶煤支架（基本支架）1、字母含义 Z——支架 F——放顶煤4000——最大工作阻力17——最小支撑高度（dm）28——最大支撑高度（dm）ZFG4800/17/28H型过渡放顶煤支架（过渡支架）1、字母含义Z——支架 F——放顶煤 G——过渡4800——最大工作阻力 17——最小支撑高度（dm）28H——最大支撑高度（dm）六、皮带1、字母含义型号：DSJ-100/400/2×90D——煤矿用带式输送机S——可伸缩J——钢架结构100——带宽1000mm 400——输送量400t/h 2×90 两电机功率七、乳化泵1、字母含义BRW200/31.5型乳化液泵 B——泵 R——乳化 W——卧式200——公称流量（L/min）31.5——公称压力（Mpa）八、喷雾泵1、字母含义BPW315/6.3型喷雾灭尘泵（PB320/6.3型喷雾灭尘泵）B——泵P——喷雾 W——卧式315——公称流量（L/min）6.3——公称压力（Mpa）45KW第二篇：煤矿综采工作面设备问题小结15204工作面设备问题小结目前15204综采工作面在设备上主要存在以下问题：1、煤机右摇臂声音声响还不正常，比较大。

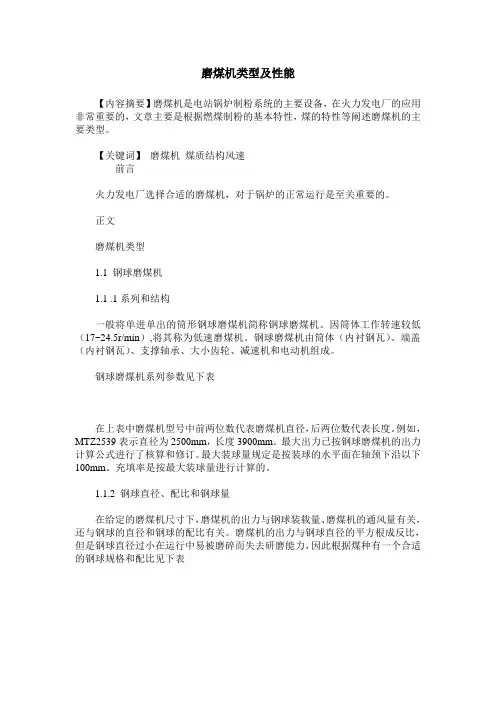

磨煤机类型及性能【内容摘要】磨煤机是电站锅炉制粉系统的主要设备，在火力发电厂的应用非常重要的，文章主要是根据燃煤制粉的基本特性，煤的特性等阐述磨煤机的主要类型。

【关键词】磨煤机煤质结构风速前言火力发电厂选择合适的磨煤机，对于锅炉的正常运行是至关重要的。

正文磨煤机类型1.1 钢球磨煤机1.1 .1系列和结构一般将单进单出的筒形钢球磨煤机简称钢球磨煤机。

因筒体工作转速较低（17~24.5r/min）,将其称为低速磨煤机。

钢球磨煤机由筒体（内衬钢瓦）、端盖（内衬钢瓦）、支撑轴承、大小齿轮、减速机和电动机组成。

钢球磨煤机系列参数见下表在上表中磨煤机型号中前两位数代表磨煤机直径，后两位数代表长度。

例如，MTZ2539表示直径为2500mm，长度3900mm。

最大出力已按钢球磨煤机的出力计算公式进行了核算和修订。

最大装球量规定是按装球的水平面在轴颈下沿以下100mm。

充填率是按最大装球量进行计算的。

1.1.2 钢球直径、配比和钢球量在给定的磨煤机尺寸下，磨煤机的出力与钢球装载量、磨煤机的通风量有关，还与钢球的直径和钢球的配比有关。

磨煤机的出力与钢球直径的平方根成反比，但是钢球直径过小在运行中易被磨碎而失去研磨能力，因此根据煤种有一个合适的钢球规格和配比见下表1..1.3钢球磨煤机的阻力、电耗、磨耗1.2 中速磨煤机1.2 .1中速磨煤机粉碎理论中速磨煤机属于立式磨煤机，研磨件多为辊式和球式。

对于辊式磨煤机，研磨产量和磨煤机的结构尺寸之间符合既定规律。

煤层经辊子研磨后，其被粉碎的产量可用三角的单位体积质量来计算Bm=1/2×h×p×b×M/s式中Bm—磨煤机出力，Kg/s；b—辊轮宽度，mm；p—生成物堆集密度，取决于煤种和研磨压力，Kg/m3；h—生成物高度；M/s—单位时间磨盘的行程，m/s。

h=3.14d×y/360×siny式中d—辊轮直径，m；y—咬入角，取决于煤种和磨煤机结构的常熟。
