知识点：湿空气的绝热加湿过程PPT.

湿空气处理过程的目的是使湿空气达到一定的温度及湿度，处理过程可以由一个过程或多个过程组合完成。

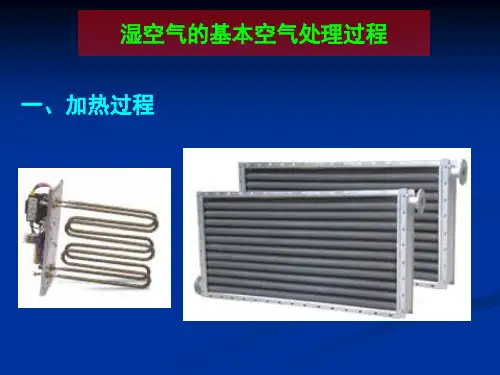

[1]1、加热过程在湿空气的如热过程中，空气吸入热量，温度t 增高，但含湿量d不变，是一个等含湿量过程，在焓湿图上，是一条垂直向上的直线。

加热过程使空气的相对湿度减小，是干燥工程中不可缺少的组成过程之一。

图1 加热过程（状态1→2）2、冷却过程在冷却过程中，湿空气降低温度而放出热量。

1）当冷源温度高于湿空气露点温度时，在冷却过程中不会产生凝结水（不结露），因而含湿量不变，是一个等含湿量冷却过程（状态1→2）；2）当冷源温度低于湿空气露点温度时，在冷却过程中会产生凝结水（结露），因而含湿量降低，是一个去湿冷却过程（状态1→2’）。

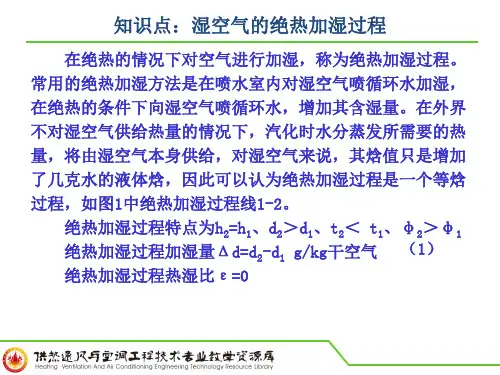

图2 冷却过程（等湿冷却1→2，去湿冷却1→2’）3、绝热加湿过程在空气处理过程中，在绝热情况下对空气加湿，称为绝热加温过程（也称为等焓过程），在焓湿图上表现为一条等焓线。

如在喷淋室中通过喷入循环水滴来达到绝热加湿的目的：水滴蒸发所需的汽化潜热，完全来自空气，而水滴变为水蒸气后又回到空气中去，对空气来说，在这一过程中其焓值基本不变（仅增加了蒸发水滴所带有的极少液体焓）。

图3 绝热加湿过程（喷循环水加湿）（状态1→2）4、等温加湿过程对湿空气喷人少量水蒸气使之加湿的过程称为定温加温过程，这在小型空调机组中经常采用。

如在空调机组中喷入水蒸气达到定温加湿的目的：由于被处理湿空气的质量远大于喷入水蒸气的质量，湿空气温度升高极小（即使水蒸气温度可能为100℃），故在焓湿图上表现为一等温线。

图4 定温加湿过程（状态1→2）5、湿空气的混合在空调工程中，在满足卫生条件的情况下，常使一部分空调系统中的循环空气与室外新风混合，经过处理再送入空调房间，以节省冷量或热量，达到节能的目的。

图5 湿空气的混合过程（状态1&2→c）经过混合后的湿空气，其新状态点c必然位于初始状态点1、2的连线上，并满足如下关系：6、湿空气的蒸发冷却过程湿空气的蒸发冷却可分为直接蒸发冷却和间接蒸发冷却两种方式。
