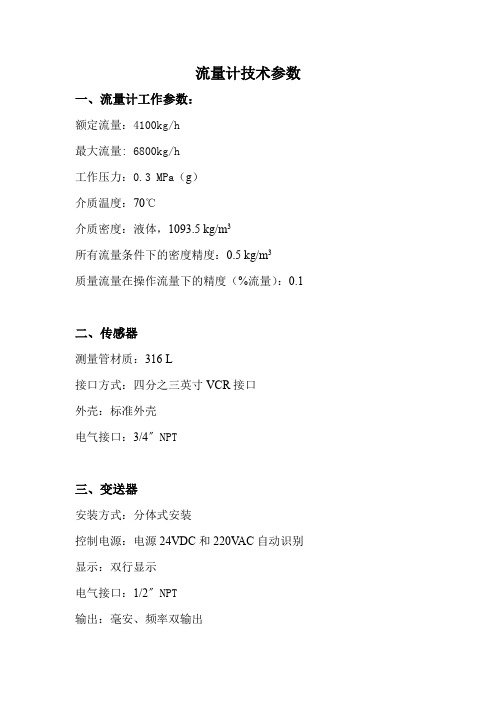

流量计技术参数一、流量计工作参数：
额定流量：4100kg/h
最大流量: 6800kg/h
工作压力：0.3 MPa（g）
介质温度：70℃
介质密度：液体，1093.5 kg/m3
所有流量条件下的密度精度：0.5 kg/m3
质量流量在操作流量下的精度（%流量）：0.1
二、传感器
测量管材质：316 L
接口方式：四分之三英寸VCR接口
外壳：标准外壳
电气接口：3/4〞NPT
三、变送器
安装方式：分体式安装
控制电源：电源24VDC和220V AC自动识别显示：双行显示
电气接口：1/2〞NPT
输出：毫安、频率双输出
四、技术要求
1、仪表同时具有HART和RS485输出；
2、仪表支持同时输出质量流量、密度、温度和驱动增益参数功能；
3、仪表具备SMV智能仪表自校验功能；
4、仪表支持Live Zero零点状态参数就地显示和输出功能；
5、仪表供电具备交直两用，极性自动识别功能；
6、仪表具备组态和测量数据的历史记录功能（记录频次1次/秒，记录长度大于等于4周）。
7、代理商需提供代理商授权证书。
For personal use only in study and research; not for commercial use第一节流量计基本知识• 1 流量的定义• 2 流量计的主要技术指标• 3 流量计的分类• 4 几种流量计的工作原理• 5 流量计的使用要求1. 流量的定义•流量：即流体流过管道截面的量与该量通过该截面积所用时间之比。
•瞬时流量：当时间Δt趋于零时，流量与时间的比为瞬时流量。
表示为累积流量：在一段时间Δt内，流体流过一定截面的量称为累积流量。
表示为Q=q×Δt体积流量：流量用体积表示的称为体积流量，用Q m表示，单位为kg。
流量是瞬时流量和体积流量的统称，是一个动态量。
瞬时流量亦分为瞬时体积流量q v（单位为m3/h）瞬时质量流量q m（单位为kg/h）质量流量和体积流量之间的关系为：Q m=Q v×ρq m=q v×ρ2 流量计的主要技术指标•准确度等级•允许误差•量程•示值范围•重复性•稳定性•灵敏度•压力损失•公称工作压力•工作温度1.流量（示值）范围：流量计可测量的最大流量与最小流量的范围。
2.量程和量程比：流量范围的最大流量和最小流量值之差称为流量计的量程。
最大流量和最小流量值之比称为流量计的量程比。
3.允许误差：流量计在正常工作条件下允许的最大误差（误差极限值）称为流量计的允许误差。
允许误差可用绝对误差表示和相对误差表示。
绝对误差=仪表指示值-标准器的值（检定值）相对误差=示值绝对误差/检定值流量计的允许误差多用相对误差表示。
4. 准确度等级流量计的示值接近被测量真值的能力，称为流量计的准确度。
在符合一定的计量要求，使流量计的误差保持在规定的极限内的流量计的等级、级别、称为流量计的准确度等级。
流量计的准确度等级用流量计的允许误差的大小表示，即用流量计的允许误差去掉“±”和“%”符号后的数值表示。
5. 重复性：流量计的重复性是指在相同工作条件下，对同一被测量进行多次测量，其示值的变化。
几种常用流量计基础知识总结流量计是用于测量管道中流体流量的仪器设备。
在工业生产中，流量计的作用非常重要，其测量结果直接关系到生产效率和产品质量。
本文将介绍几种常用的流量计及其基础知识。
1. 质量流量计质量流量计根据质量守恒原理，利用热传导、热扩散或其它物理效应，测量流体的质量流量。
相较于体积流量计而言，质量流量计可以在工艺过程中消除温度、压力和密度等因素对测量结果的影响。
质量流量计的主要优点如下：•高精度测量，可达到0.1%。
•高迁移性和准确性，可适应各种介质。
•能够测量绝大部分气体和液体的流量。
常见的质量流量计有热式质量流量计、振动式质量流量计和压差式质量流量计等。
其中，热式质量流量计的原理是利用热导和热扩散的原理进行测量。
振动式质量流量计则是通过振动管或柔性金属簇进行振动，并根据振动参数进行测量。
压差式质量流量计则是通过流量受阻造成管道压差的变化，进而测量质量流量。
2. 电磁流量计电磁流量计又称为磁流量计，主要是应用于测量导电液体的流量。
其测量原理是利用洛伦兹力，即在相互垂直的磁场和电流的作用下，导电液体在管道内形成的涡流受到磁场的生成一个力，力的大小与磁场和电流强度成正比。
通过测量磁场的大小和电流的大小，就可以计算出液体的流量。
该流量计在测量导电液体中，具有如下优点：•具有很高的精度和重复性。
•能够测量高压下的流量。
•具有很好的可靠性。
电磁流量计也有其局限性，它无法测量非导电液体。
在使用过程中，由于流体中杂质或气泡等因素的干扰，也可能会影响测量结果的准确性。
3. 旋涡流量计旋涡流量计是一种基于涡街效应的流量计，主要用于测量低粘度液体和气体的流量。
其原理是通过将流体引导到涡街板上，使其与固体涡街板相互作用，形成涡街，并根据涡街的频率进行流量计算。
旋涡流量计具有以下优点：•简单、稳定，安装使用方便。
•可以测量液体和气体的流量。
•具有较高的精度。
旋涡流量计在使用过程中也存在局限性，对于高黏度液体，或条件恶劣的环境，其测量结果可能会出现误差。
流量计说明书流量计是一种用来测量液体或气体在管道中流动速度的仪器，它具有精确测量、稳定性好、使用方便等特点。
本说明书将详细介绍流量计的使用方法、操作步骤以及注意事项，以便用户能够正确、有效地使用流量计。
一、产品简介流量计是一种基于流体动力学原理制作而成的仪器，它采用了先进的传感技术和自动化控制技术，能够准确、精确地测量流体的流速。
流量计是工业生产过程中广泛应用的一种仪器，它可以帮助用户实现流体管道的监测、控制和调节，从而提高生产效率。
二、流量计的使用方法1. 准备工作在使用流量计之前，需要确认流量计的型号、规格和安装位置是否符合要求。
同时，还需检查流量计的外观是否完好，有无损坏或污垢。
如果有损坏或污垢，应及时清洗或更换。
2. 安装流量计将流量计按照要求正确安装在管道上，并注意连接的紧固程度。
安装时应注意避免弯曲、损坏或挤压传感器。
3. 接通电源将流量计的电源线连接到电源插座上，并确保电源线连接稳固。
在接通电源之前，要阅读并理解流量计的电气连接图，确保正确连接。
4. 设置参数根据实际需要，通过流量计的操作界面设置相应的参数，包括流速单位、报警值、输出信号等。
在设置参数时，应仔细阅读产品说明书，确保操作正确。
5. 启动流量计接通电源后，按照流量计的操作说明进行启动操作。
启动时要注意阀门的开关和流量计的指示灯状态，确保流量计正常工作。
6. 监测流量启动流量计后，可以通过液晶显示屏或其他指示装置实时监测流量变化。
在监测过程中，应注意观察流量计的指示，避免超过量程或出现异常情况。
7. 停止使用在使用完毕后，应及时停止流量计的运行，关闭电源。
同时进行相应的维护工作，保证流量计的正常使用寿命。
三、注意事项1. 使用环境：流量计适用于室内使用，不适宜在潮湿、高温或极寒的环境中使用。
2. 清洁保养：定期检查流量计的工作状态，如发现异常情况应及时清洁或进行维修。
避免污水、灰尘等污染物对流量计的影响。
3. 防雷保护：在雷电天气时，应及时切断流量计的电源，以免被雷击损坏。
流量计说明书流量计说明书篇一：流量计使用方法及问题解析流量计外观及使用方法如下所示：接线时1，2，3是电源端使用的是24V供电4是数字量输出，也就是说该引脚输出一定频率的信号，信号的频率与流量相关。
频率关系为1HZ的频率对应一单位NV的的流量（该单位不是清楚是什么）5是模拟量输出，输出的是4-20mA的电流信号，电流大小与流量线性相关。
6、7是RS232串口输出，RXD接收端，TXD发送端。
该端口可以提供与PC的通信功能，也就对应需购买的软件。
连接方式为RX对应9针串口（电脑端口）的2，TX对应9针串口的3，GND 对应9针串口的5。
问题分析及解决方法1、流量计自带LCD屏显示功能，如果不能正常显示说明，电源未正确连接，检查123接线是否正确。
2、如未配液晶屏，需购买。
或通过3条中模拟量或数字量的自制显示单元实现（成本不会很高）3、如果正常显示，流量数显示不正确，说明参数未配置正确 1是输出流量没规律，说明流量计是坏的，需更换2输出线性相关只是大小不正确可通过以下方式解决1）通过串口发送命令对传感器重新标定或设定，但是通信协议需厂家提供。
厂家提供的软件不一定有该功能。
2）通过模拟量输出口，测量输出电流，然后将电流与流量相对应，对应关系可自己设定。
自己做一个小控制器通过这个关系将流量重新显示。
3）通过数字量口，测量频率信号，然后对应流量信号，也需要自己做控制器显示。
4、另一种可能是测量程不匹配，可参照下表确认，内径与最大最小流量的关系流量计说明书篇二：超声波流量计说明书SCT超声波流量计说明书（固定式、便携式通用）MKflo-2000F系列中文版超声波流量计说明书目录一概述 (4)1.1 引言 (4)1.2 SCT的特点 (4)1.3 工作原理 (4)1.6 可选备件 (5)1.7产品型号编码规则 (5)1.8接线图 (6)1.9 性能指标 (6)二开始安装测量 (8)2.1 开箱检查 (8)2.2 供电电源 (8)2.2.1 便携式 (8)2.2.2 固定式 (8)2.2.3 接线 (8)2.3 通电 (8)2.4 键盘 (8)2.5 怎样操作 (9)2.6 窗口简介 (10)2.7 快速输入管道参数和步骤 (10)2.8选择测量点 (11)2.9 探头接线 (11)2.10 安装探头 (12)2.10.1 探头安装距离 (12)2.10.2 探头安装方式 (12)2.10.3 V法 (12)2.10.4 Z法 (12)2.10.5 N法（不常用的方法） (13)2.10.6 W法（极不常用的方法） (13)2.10.7 插入式传感器的安装 (13)2.11 检查安装 (17)2.11.1 信号强度 (17)2.11.2数据数量 (18)2.11.3 总传输时间、时差 (18)2.11.4 传输时间比 (18)2.11.4 安装时注意的问题 (18)三怎样使用 (19)3.1 怎样判断流量计是否工作正常 (19)3.2 怎样选择流量单位制 (19)3.3 怎样选择瞬时流量单位 (19)3.4 怎样选择累积流量单位 (19)3.5 怎样选择累积器倍乘因子 (19)3.6 怎样打开或关闭流量累积器 (19)2MKflo-2000F系列中文版超声波流量计说明书3.7 怎样实现流量累积器清零 (19)3.8 怎样恢复出厂设置 (19)3.9 怎样使用阻尼器稳定流量显示 (20)3.10 怎样使用零点切除避免无效累积 (20)3.11 设置零点提高测量精度 (20)3.12 修改仪表系数（标尺因子）进行标定校正 (20)3.13 密码保护（加锁与开锁） (20)3.14 怎样使用打印机 (21)3.15 怎样使用4~20mA电流环输出 (21)3.16 怎样输出模拟电压信号 (21)3.17怎样输出累积脉冲 (21)3.18 怎样使用OCT输出 (21)3.19 怎样修改日期时间 (21)3.20 怎样调整LCD显示器 (22)3.21 怎样使用RS232串行口 (22)3.22怎样查看每日、每月、每年流量 (22)3.23 怎样对模拟输出进行校准 (22)3.24 查看电子序列号和其他细节 (22)四命令/显示窗口详解 (23)4.1 显示窗口一览表 (23)4.2 显示窗口顺序介绍 (24)五问题处理 (41)表1. 硬件上电自检信息及原因对策 (41)表２. 工作时错误代码原因及对策 (42)其他常见问题问答 (43)六热量和其他物理量测量 (44)6.1 功能介绍 (44)6.2热量测量硬件接线 (44)6.3怎样进行热量测量 (44)6.4温度、压力等信号的量程范围设置 (44)6.5联网时模拟输入量的读取 (44)七质量保证及服务维修支持 (45)7.1 质量保证 (45)7.2 公司服务 (45)7.3 产品升级 (45)7.4 技术咨询 (45)八附录 (46)8.1常用液体声速和粘度 (46)8.2 常用材料声速 (46)8.3水中声速表（1标准大气压下） (47)3MKflo-2000F系列中文版超声波流量计说明书一概述1.1 引言欢迎您选择使用性能更优异、功能更多、采用专利技术制造的MKFLO-2000F系列中文版超声波流量计。
流量计基础知识
嘿，朋友们！今天咱来聊聊流量计这玩意儿。
你说这流量计啊，就像是咱生活中的一个小魔术棒，能把那些看不见摸不着的流体给量得明明白白的！
想象一下，水呀、油呀、气呀这些东西，在管道里跑来跑去，咱咋知道它们跑了多少呢？这时候流量计就闪亮登场啦！它就像一个超级厉害的记数员，兢兢业业地记录着流体的一举一动。
比如说咱家里的水表，那就是一种简单的流量计呀！每个月咱都能看看它，知道自己用了多少水，该交多少钱。
这多重要啊，不然水厂咋知道跟咱收多少银子呢！
再说说那些工厂里的大型流量计，那可真是大块头有大用处！它们能精确地测量各种工业流体的流量，这就好比是工厂的眼睛，没有它，生产过程可能就会乱套咯。
流量计的种类那也是多得让人眼花缭乱啊！有转子流量计，就像个小轮子在那转呀转，根据轮子转的快慢就能知道流量大小啦；还有电磁流量计，通过电磁感应的原理来工作，可神奇了呢！
你说这流量计是不是很有趣呀？它就像一个默默奉献的小卫士，在我们看不见的地方守护着流体的世界。
没有它，我们的生活和工业生产都会受到很大的影响呢！
而且哦，这流量计还得定期校准呢，不然它万一不准了，那可就麻烦啦！就像咱的手表，时间长了也得校对一下，不然走得不准了可咋办。
所以啊，可别小瞧了这小小的流量计，它的作用可大着呢！它让我们对那些看不见的流体有了更清楚的认识，也让我们的生活和工作更加有序和高效。
怎么样，现在是不是对流量计有了更深的了解呀？是不是觉得它特别神奇呀？嘿嘿，我就说嘛，这玩意儿可有意思啦！。
各类流量计介绍范文流量计是一种用于测量流体流量的仪器，广泛应用于工业自动化控制系统中。
根据其原理、结构和测量对象的不同，可以分为多种类型的流量计。
以下将详细介绍几种常见的流量计。
1.机械流量计机械流量计是一种基于机械运动原理测量流体流量的仪表。
其中最常见的是旋转翅片流量计和涡街流量计。
旋转翅片流量计利用液体通过管道时产生的惯性力使旋转翅片发生转动，通过计数旋转翅片的转数来测量流量。
它结构简单，可靠性高，适用于测量中小口径的液体流量。
涡街流量计则是通过涡街片发生涡旋并引起压力脉动，再通过传感器检测脉动信号来计数流量。
涡街流量计具有响应速度快、线性度高、可广泛适用于各种流体的特点。
2.电磁流量计电磁流量计是利用电磁感应原理测量流体流量的仪表。
它使用一对电极将电磁场引导到流体中，当流体流动时，由于流体的导电性，会在电极上产生电压信号，进而通过信号处理器来转换成流量信息。
电磁流量计具有测量范围宽、准确性高、无移动部件等特点，广泛应用于液体和气体的流量测量。
3.超声波流量计超声波流量计是利用超声波传感技术测量流体流量的仪表。
它通过发射超声波束到流体中，测量在超声波束传播过程中流体流速的变化，并根据流速变化来计算流量。
超声波流量计具有非接触式测量、无压力损失、适用于各种液体和气体的特点，广泛应用于化工、水处理、石油等行业。
4.质量流量计质量流量计是通过测量流体质量的变化来确定流量大小的仪表。
质量流量计适用于对介质浓度变化敏感的应用，如气体混合物的分离工艺控制、化学反应动力学等。
质量流量计的工作原理有热式质量流量计、振动管式质量流量计等。
5.涡轮流量计涡轮流量计是利用液体流过叶轮时产生的涡旋频率与流量成正比关系来测量流量的仪表。
涡轮流量计适用于中小流量和高精度的流量测量，广泛应用于石油、化工、冶金、食品等行业。
涡轮流量计的结构简单，仪表精度高，但对介质的可压缩性和颗粒物的含量较为敏感。
总之，不同类型的流量计在不同的应用场景下有着各自的优势和特点。
数控流量计
准确计量控制每只油桶的油量，自动计量酒厂的日产酒量，汽水厂的日产量，自动计量控制水库放出的水流量，这就需要一台数控流量计。
本数控流量计可用数字直接显示出流过的液体量或气流量，又可根据预置的数字对流量进行自动控制，当流量达到预置数量时，发出控制信号，执行某种动作。
一、传感器
传感器用WL—40型涡轮传感器。
当液体流过涡轮流量计时，冲击涡轮，使涡轮转动，引起壳体外部磁电感应系统的磁阻值改变，产生电脉冲信号，在一定的流量范围内，产生的脉冲信号的数量与流量成正比。
该传感器每流过lmL液体时，能产生48.67个脉冲，这个数字又叫仪表常数(常用ξ表示)，在涡轮传感器出厂时都经过事先测定，并标记在流量计上。
二、测量电路
测量电路分为四个单元：
第1单元为百次脉冲控制电路。
第一单元的作用是将流量计产生的P1个脉冲的数量扩大到100倍，即第一单元发出P2＝100P1个信号脉冲。
第Ⅱ单元为预置／计数电路。
其作用是：
①对从第一单元来的脉冲信号计数；
②根据涡轮流量计的仪表常数ξ＝48.67个脉冲／公升，用拨盘开关预置好相应的数字(为4867)；
⑧每当接收到P2脉冲数等于预置数字时，发出一个公升脉冲P3，这个公升脉冲一方面送往第三单元，记下并显示流过的公升数，另一方面引入计数器复位端，使计数器立即清零。
本例中，当涡轮流量计产生49个脉冲之后，第二单元发出一个公升流量脉冲P3，并在P2脉冲计数器留下数字4900－4867＝0033。
由此可见，通过100倍频电路和系数预置电路，不仅严格按照流量计的(送出公升脉冲，而且还能把小数点以后的数字保留在计数器里，一起加到紧接着接收到的流量脉冲中去。
第III置单元为公升脉冲预置／计数电路。
第三单元是流量公升计数显示单元，它将接收到的公升脉冲P3进行计数、译码、显示累计流量。
第三单元中还有一组拨盘开关，用来预置所要控制的流量数，当流量达到这个数字时，发出数控信号送到第四单元。
第N单元为执行电路，第四单元最为简单，它是一个继电(例如电磁阀线圈，继电器线圈等)控制电路，它再去控制执行机构并发出声光报警。
数控流量计的电路如图3.1.2所示。
现具体分析各单元电路：
L第1单元——百次脉冲控制电路
在第一单元的电路里，使用了一个单刀双掷开关K1，接收负脉冲时，K l拨到“A”点：接收正脉冲时，K1拨到“B”点。
VT1为一个反相器放大电路，在输入端加了一个稳压管，起防止干扰信号的作用，只有幅度大于稳压管的额定稳压值以上的信号才能通过。
正输入信号送至由VT2组成的射极跟随器和由VT3组成的反相放大器之后，再送到单稳态电路中去。
单稳电路由门1、门2和电容C1、电阻R1组成，不论输入脉冲的宽度如何，每接收一个信号，单稳态电路便输出一个等宽的正脉冲，
宽度由t＝1.1RC，决定。
这个正脉冲信号从门1的输出端引出，接到D触发器CC4013的置位端S，使D触发器复位，即Q端为“1”，使主控门7解除封锁。
这时，方波信号发生器的脉冲信号便可通过主控门。
方波信号发生器是一个环形振荡器，由门3～6，电位器RP1，电容C2组成。
其频率应根据流量的大小和流量脉冲的间隔来确定，本电路的频率为f＝25kHz。
由主控门7引出的脉冲信号P2，一方面送到第二单元去计数，同时，还送到由CC4518组成的两位加法计数器计数，计到100时经门8产生一个脉冲，送到D触发器的CP端，D触发器接到这个信号后，Q端立即变为“0”，使主控门7封锁，使方波发生器的脉冲不能通过门7。
这样，每接收流量计送来的一个P1脉冲，就从主控门输出100P1个脉冲，送到第二单元去计数，第一单元中相应点的波形图如图3.1.1所示。
由D触发器CC4013和二位计数器CC4518及门8组成的电路，称之为“百次脉冲控制电路”。
第一单元中有一个按钮SB1，不用涡轮流量计时，用自身模拟流量脉冲调校设备，每按一次SB l，相当于接收到一个流量脉冲P1。
2、第Ⅱ单元——预置／计数电路
第二单元由四位加法计数器2×CC4518和四个拨盘开关BK7～BK10及控制用的与门12组成。
每接收一个流量脉冲信号，就有100个P1脉冲输入到该计数器。
拨盘按流量计上标记的脉冲数／公升拨到4867，当计数到预置数4867时，门12 开门，输出一个公升脉冲信号。
拨盘开关有四个输入端，一个输出端，采用BCD码，每个拨盘开关用四只二极管和一只电阻组成二极管与门电路，当计数器计到所拨数字时，二极管与门开门，拨盘开关输出高电平。
只有当四位计数器计到预置数时，才能使四只拨盘开关都输出高电平，门12才输出高电平。
门13，14和电阻R2，电容C3组成积分延时电路。
目的是为了保证在从门12发出的公升脉冲已经传给门15进入第三单元电路之后，才从门13发出一个复位脉冲，加到第二单元计数器．2×CC4518中去，使计数器清零。
在考虑这个延时时间时，应同时考虑到清零任务必须在下一个P2脉冲到来以前完成，否则就会漏掉P2脉冲。
如前所述，当拨盘BK7～BK10预置为4867，而接收了49个流量脉冲P1后，P2应为49×100＝4900个脉冲。
当计数器计到4867时，发出一个公升脉冲信号给Ⅲ单元，同时使自身复位，计数器全部清为零态，并且紧接着又把剩下的4900—4867＝33个P2脉冲计入计数器。
这时，如果再接收到一个流量脉冲P1，计数器的数变为133，以后每接收一个P1脉冲就往上累加100。
两个P2脉冲的时间间隔为30～40μS，延时取5μS，保证在下一个P2脉冲
到来之前，延时清零已经完成。
为此，C3取300pF，R2取20kΩ，但是，为了防止达到公升脉冲数时，发生混乱和引起误差，最好从门15的输出端再引一根线到主控门7的输入端，这一端平时为“1”电平。
在计数到预置的公升脉冲数后的延时—清零过程中，门15输出端为“0”，主控门7被封锁，计数器也就不会乱计或漏掉P2脉冲。
只有当延时—清零完毕，计数器已作好了从零开始计数的准备之后，门15的输出才变为“1”。
3、第Ⅲ单元——公升脉冲预置／计数电路
第三单元主要包括由三个CC4518组成的六位公升脉冲计数器，译码器(6×CC4511)，LED显示器，数字预置器和数控信号的门电路。
计数器的输出端除接到译码器外，还接到拨盘开关BK1～BK6，当计到预置数时与门21的六个输入端全部为高电平，其输出为高电平，这个高电平信号除了输入到第四单元去执行控制动作外，还经非门22来控制计数器输入端的与非门18，使达到预定流量后，计数器便不再计数。
门16，17和电容C4，电阻R3组成单稳态电路，使P3脉冲形成宽度一定的整齐脉冲。
SB2是手动复位按钮，门20，19，11，10，9，电容C5，C6及电阻R4，R6用作开机自动清零电路。
4、第Ⅳ单元——执行电路
第四单元包括非门23，VT4，VT5组成的两级放大器和继电器J。
如果需要控制电动机去执行某些动作，则还需要外加中间继电器。
