液压电磁⽐例控制阀的⼯作原理和常见故障液压电磁⽐例控制阀分为压⼒⽐例控制阀和流量⽐例控制阀（控制原理基本相同），常⽤于控制精度⾼的液压系统。

正常使⽤⽐例控制阀8000~12 000h后，进⼊⼯作不稳定状态，油压不稳定，动作不到位，调节功能⽆效，严重影响操作的设备。

以公司使⽤的WRE系列液压电磁⽐例控制阀为例，介绍常见的故障处理⽅法。

⼯作准则WRE液压电磁⽐例控制阀的结构，采⽤位置负反馈闭环控制（⼒控⼗位移传感器），输⼊输出线性度好，精度⾼。

控制原理，在位移传感器反馈信号和给定信号合成后，电压信号通过PID，放⼤等施加到机电转换器（电磁阀线圈），铁芯推动在电磁⼒的作⽤下沿着⼒⽅向的液体，进⾏控制。

阀芯移动以调节液体的流量或压⼒。

控制板是驱动⽐例控制阀的主要部件。

它通常具有基本控制单元，如控制信号产⽣，PID处理，前置放⼤，功率放⼤和功率转换，并完成给定的控制信号。

反馈信号校正，合成和处理功能，控制⾯板控制参数设置是否合适，适当，直接影响液压控制阀的⼯作和稳定性。

常见故障和治疗⽅法调整设备更换率后，阀体失控，逻辑关系混乱。

在抛丸机取代阀体后，转盘（液压马达驱动器）失控，联锁逻辑⽆序。

最初认为阀体有故障或更换，阀体坏了。

它再次被更换，故障仍然存在。

测量控制板的输出电压为U2c-32c或U2a-32a。

当负载加载（连接电磁阀线圈）时，电压为DC 21.5V，AC 2.2V;⽆负载时为DC 24V，AC2.4V。

对于控制电源复位（断电断电操作），控制板的输出电压为零。

只有在输⼊信号施加后，输出才有电压并保持不变（通常，输⼊和输出同时通电或断电）。

分析了⽐例控制阀的控制原理，特别是位移传感器的⼯作过程。

此时认为控制阀控制系统实际上在闭环正反馈状态下⼯作。

检查反馈电路，发现位移传感器信号线8c，10c的线路连接不正确，导致次级线圈输出信号的极性不正确。

信号转换后，极性相反，极性变为负，并且在负反馈合成之后，系统在闭环正反馈状态下操作。

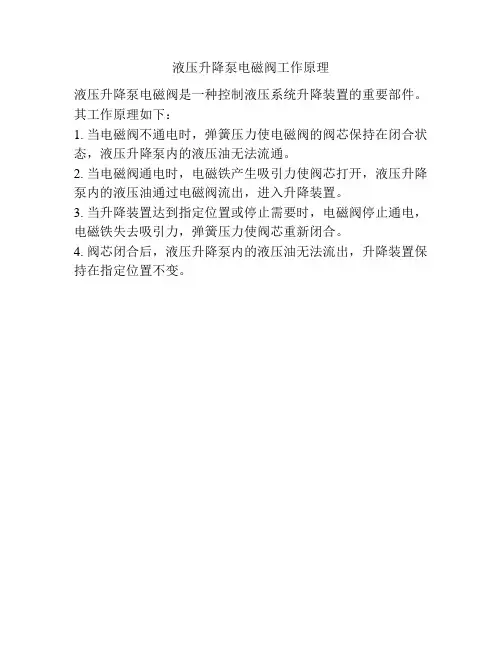

液压升降泵电磁阀工作原理
液压升降泵电磁阀是一种控制液压系统升降装置的重要部件。

其工作原理如下：
1. 当电磁阀不通电时，弹簧压力使电磁阀的阀芯保持在闭合状态，液压升降泵内的液压油无法流通。

2. 当电磁阀通电时，电磁铁产生吸引力使阀芯打开，液压升降泵内的液压油通过电磁阀流出，进入升降装置。

3. 当升降装置达到指定位置或停止需要时，电磁阀停止通电，电磁铁失去吸引力，弹簧压力使阀芯重新闭合。

4. 阀芯闭合后，液压升降泵内的液压油无法流出，升降装置保持在指定位置不变。

液压机电磁阀工作原理
液压机电磁阀是一种通过电磁操控液压油路的设备，它的工作原理如下：
1. 结构：液压机电磁阀由电磁铁、阀体和阀芯组成。

电磁铁通电后产生磁力，使阀体的阀芯发生位移，从而改变液压流动路径。

2. 工作过程：
(1) 停止状态：当电磁铁断电时，阀体中的弹簧将阀芯推向
初始位置，液压流经一个位于阀芯上游的通道，阀芯封堵住了与下游液压系统相通的通道，阻断了液压流的流动。

(2) 开启状态：当电磁铁通电时，产生磁力使得阀体中的阀
芯被拉向电磁铁，通道被打开，磁力与弹簧力平衡，允许液压流经通道，使下游液压系统工作。

3. 控制方式：
(1) 单稳态控制方式：控制电磁铁是否通电以控制阀芯的位移，从而控制液压流的开关状态。

(2) 双稳态控制方式：电磁铁通过磁力保持阀芯的位置，只
有断电瞬间才会改变阀芯的位置，从而改变液压流的通道状态。

(3) 持续控制方式：通过调整电磁铁的电流大小来控制阀芯
的位移，进而控制液压流的流量大小。

液压机电磁阀的工作原理基于电磁铁的磁力作用和阀体与阀芯的相对位移，通过控制电磁铁的通电和断电来改变液压流的通道状态，从而实现液压系统的控制。

液压电磁阀工作原理液压电磁阀是一种利用电磁力控制液压流动的装置。

它由电磁铁和阀芯组成，通过电磁铁的通电和断电来控制阀芯的开闭，从而实现对液压系统的流量、压力和方向的控制。

液压电磁阀的工作原理如下：当电磁阀通电时，电磁铁产生电磁力，使阀芯被吸引并移动到开启状态，液压油可以顺利通过阀体流动。

当电磁铁断电时，电磁力消失，弹簧的作用下，阀芯恢复到关闭状态，阻止液压油流动。

通过这种方式，液压电磁阀可以实现远程控制液压系统的各种操作。

液压电磁阀通常由多个部件组成，包括电磁铁、阀芯、弹簧、阀座、阀体等。

其中，电磁铁是液压电磁阀的控制核心，它由铁芯、绕组和外壳组成。

当电磁铁通电时，绕组中的电流产生磁场，磁场与铁芯相互作用产生电磁力，从而使阀芯移动。

弹簧则起到恢复阀芯闭合状态的作用，保证液压电磁阀的正常工作。

液压电磁阀主要有两种工作方式，即通电时开启（常开型）和通电时关闭（常闭型）。

在常开型液压电磁阀中，当电磁铁通电时，阀芯关闭；当电磁铁断电时，阀芯开启。

而在常闭型液压电磁阀中，当电磁铁通电时，阀芯开启；当电磁铁断电时，阀芯关闭。

这两种不同的工作方式可以根据实际需要进行选择，以满足液压系统的不同控制要求。

液压电磁阀的工作原理主要包括溢流阀、先导阀和电磁换向阀。

其中，溢流阀主要用于控制液压系统的压力，当压力超过设定值时，溢流阀会打开，将多余的液压油返回到油箱中，从而保护液压系统不受过载损坏。

先导阀则可以通过电磁阀控制它的进出口，实现对液压缸的运动速度和顺序的控制。

电磁换向阀则可以实现液压系统的流向切换，从而实现液压系统的正反转和多路流向控制。

液压电磁阀的工作原理的核心是电磁力的作用，通过电磁铁的通电和断电，控制液压阀芯的开闭，从而实现对液压系统的流量、压力和方向的控制。

因此，液压电磁阀在液压系统中起着非常重要的作用，广泛应用于各种工程机械、冶金设备、工业自动化等领域。

同时，液压电磁阀的稳定性、可靠性和精度对液压系统的正常运行和工作效率有着重要的影响。

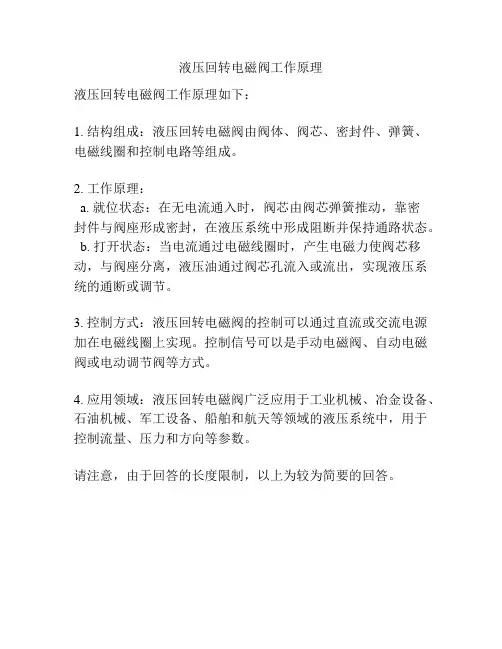

液压回转电磁阀工作原理
液压回转电磁阀工作原理如下：
1. 结构组成：液压回转电磁阀由阀体、阀芯、密封件、弹簧、电磁线圈和控制电路等组成。

2. 工作原理：
a. 就位状态：在无电流通入时，阀芯由阀芯弹簧推动，靠密
封件与阀座形成密封，在液压系统中形成阻断并保持通路状态。

b. 打开状态：当电流通过电磁线圈时，产生电磁力使阀芯移动，与阀座分离，液压油通过阀芯孔流入或流出，实现液压系统的通断或调节。

3. 控制方式：液压回转电磁阀的控制可以通过直流或交流电源加在电磁线圈上实现。

控制信号可以是手动电磁阀、自动电磁阀或电动调节阀等方式。

4. 应用领域：液压回转电磁阀广泛应用于工业机械、冶金设备、石油机械、军工设备、船舶和航天等领域的液压系统中，用于控制流量、压力和方向等参数。

请注意，由于回答的长度限制，以上为较为简要的回答。

电磁阀工作原理纵观国内外电磁阀,到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀.一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开;断电时,电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭.(常开型与此相反）特点：在真空、负压、零压差时能正常工作,DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10—4 Mpa真空.二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。

三、先导式电磁阀原理：通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭.特点：体积小,功率低，但介质压差范围受限,必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控:开-关,三通是有三个通道通气，一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图.两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开—关，五通是有五个通道通气，其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理在气路（或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔（提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装＠_＠)。

液压电磁阀的工作原理液压电磁阀是一种广泛应用于工业控制系统中的重要元件，它通过控制液压系统中的液压流动来实现对执行器的控制。

液压电磁阀的工作原理主要是基于液压力和电磁力的相互作用，下面我们将详细介绍液压电磁阀的工作原理。

液压电磁阀的基本结构包括阀体、阀芯、电磁线圈和导向阀等部件。

当液压电磁阀通电时，电磁线圈内会产生一个磁场，这个磁场会使得阀芯受到电磁力的作用而发生位移。

阀芯的位移会改变阀体内的通道结构，从而控制液压油的流动方向和流量大小，实现液压系统的控制功能。

液压电磁阀的工作原理可以分为通电状态和断电状态两种情况来进行说明。

首先是通电状态下的工作原理。

当液压电磁阀通电时，电磁线圈内会产生磁场，这个磁场会使得阀芯受到电磁力的作用而发生位移。

阀芯的位移会改变阀体内的通道结构，使得液压油可以顺利地流动到执行器或者返回油箱，从而实现对执行器的控制。

当液压电磁阀断电时，电磁线圈内的磁场消失，阀芯会因为弹簧的作用而恢复到初始位置，从而改变阀体内的通道结构，使得液压油的流动方向和流量大小发生相应的改变。

其次是断电状态下的工作原理。

当液压电磁阀断电时，电磁线圈内的磁场消失，阀芯会因为弹簧的作用而恢复到初始位置。

在这种情况下，阀体内的通道结构会发生改变，使得液压油的流动方向和流量大小发生相应的改变，从而实现对执行器的控制。

总的来说，液压电磁阀的工作原理是基于电磁力和液压力的相互作用来实现对液压系统的控制。

通过改变阀芯的位置来改变阀体内的通道结构，从而控制液压油的流动方向和流量大小，实现对执行器的控制。

液压电磁阀在工业控制系统中起着非常重要的作用，其工作原理的了解对于液压系统的设计和维护具有重要的意义。
