CAD机械设计常用快捷键

cad快捷键大全CAD软件是计算机辅助设计的缩写，它在工程设计领域起着重要的作用。

通过CAD软件，工程师们可以进行精确的设计、制图和模拟，提高工作效率和质量。

为了让大家更好地使用CAD软件，我为大家整理了一份CAD快捷键大全，希望能够帮助大家更加高效地进行设计工作。

一、通用快捷键：1. 新建文件：Ctrl + N2. 打开文件：Ctrl + O3. 保存文件：Ctrl + S4. 另存为：Ctrl + Shift + S5. 关闭文件：Ctrl + W6. 撤销：Ctrl + Z7. 重做：Ctrl + Y8. 复制：Ctrl + C9. 粘贴：Ctrl + V10. 剪切：Ctrl + X11. 删除：Delete12. 移动视图：Shift + 中键13. 缩放视图：Ctrl + 中键二、绘图命令快捷键：1. 直线：L2. 多段线：PL3. 矩形：REC4. 圆：C5. 椭圆：EL6. 弧：A7. 多边形：POL8. 控制点样条曲线：SPL9. 平滑曲线：Spline10. 修改多边形：PE11. 镜像：MI12. 平移：TR13. 旋转：RO14. 缩放：SC15. 长度计算器：DI三、编辑命令快捷键：1. 复制：CO2. 移动：MO3. 镜像：MI4. 旋转：RO5. 数组：AR6. 缩放：SC7. 挤出：EX8. 拉伸：ST9. 剪切：TR10. 删除重复：O11. 修剪：TRM四、注释命令快捷键：1. 文字：T2. 标注：D3. 标题：MT4. 标尺：L五、显示和选项快捷键：1. 阵列图案：AA2. 图层管理器：LA3. 对象属性：IP4. 显示属性：VPORTS5. 外观设置：AP6. 调整对齐：ALIGN7. 运行脚本：SCRIPT8. 查找和替换：FIN六、视图操作快捷键：1. 平面视图：TOP2. 视图放大：Z3. 视图缩小：S4. 视图还原：R5. 等比例缩放：E6. 平移视图：P七、布局和打印快捷键：1. 创建布局：LAYOUT2. 切换布局：CTRL + TAB3. 打印预览：PREVIEW4. 打印：PLOT以上就是我为大家整理的CAD快捷键大全，希望能够帮助大家在使用CAD软件时提高工作效率。

CAD绘图常用快捷键大全CAD软件是一种常用于绘图和设计的工具，凭借其强大的功能和便捷的操作方式，在建筑、机械、制图等领域得到了广泛的应用。

为了提高绘图的效率和准确性，掌握一些CAD绘图常用快捷键是非常重要的。

本文将为您介绍CAD绘图中常用的快捷键，帮助您更加高效地使用CAD软件进行绘图和设计。

1. 选择对象：在CAD中，选择对象是最基本的操作之一。

使用快捷键可以快速选择需要编辑或操作的对象。

- 单个对象选择：用鼠标左键点击对象 - L- 连续选择多个对象：按住Shift键并用鼠标左键框选 - C- 选择所有对象：Ctrl + A- 反选对象：Shift + 空格键2. 移动和复制对象：快捷键可以实现对对象的移动和复制，节省了大量的时间和精力。

- 移动对象：M，选择需要移动的对象后，指定移动的目标点- 复制对象：C，选择需要复制的对象后，指定复制的目标点3. 改变属性：在CAD绘图中，修改对象属性是非常常见的操作。

通过快捷键可以快速修改对象的颜色、线型和线宽等属性。

- 改变颜色：Ch + Enter，选择需要修改颜色的对象，输入颜色代号后按Enter键- 改变线型：Ltype + Enter，选择需要修改线型的对象，输入线型名称后按Enter键- 改变线宽：Lweight + Enter，选择需要修改线宽的对象，输入线宽代号后按Enter键4. 绘制基本图形：绘制基本图形是CAD绘图的基础，通过快捷键可以快速绘制直线、圆和矩形等图形。

- 绘制直线：Line + Enter，指定起点和终点- 绘制圆：Circle + Enter，指定圆心和半径- 绘制矩形：Rectangle + Enter，指定一个对角线的两个点5. 编辑对象：在CAD中，对已有的对象进行编辑是不可避免的操作。

快捷键可以帮助我们快速进行编辑。

- 剪切对象：Trim + Enter，选择需要剪切的对象，指定用于剪切的边界- 偏移对象：Offset + Enter，选择需要偏移的对象，指定偏移的距离和方向- 旋转对象：Rotate + Enter，选择需要旋转的对象，指定旋转的基点和角度6. 缩放和平移视图：在绘图过程中，对图纸的缩放和平移是常用的操作。

浩辰CAD机械设计软件学习教程很多人都在用浩辰CAD机械版来进行画图，但是有些初学者不知道从哪学起，所以今天小编分享一个学习基础给大家，希望大家喜欢。

浩辰CAD机械设计软件教程步骤一、浩辰CAD功能键说明功能键说明：键盘上方有一排键，从F1到F12，在浩辰CAD中赋予了常用的功能，均是开/关键，即按一下开(绘图区下方相应文字提示变实)，再按一下关(绘图区下方相应文字提示变虚)。

F1键：帮助;F2键：绘图和文本窗口切换;F3键：对象捕捉开关;F7键：栅格显示开关;F8键：正交模式开关，打开时，保证光标移动时处于水平或垂直状态，对绘水平或垂直线很方便;F9键：栅格捕捉开关，打开时，十字光标在捕捉点上移动;F10键：极轴开关;(使用极轴追踪进行追踪时，对齐路径是由相对于命令起点和端点的极轴角定义的)启用极轴追踪时，按用户设置的极轴角进行提示。

F11键：对象追踪开关;使用对象捕捉追踪沿着对齐路径进行追踪。

对齐路径是基于对象捕捉点的。

例如，可以基于对象端点、中点或者对象的交点，沿着某个路径选择一点。

二、基本绘图、标注、编辑用鼠标双击浩辰CAD机械软件V2011图标启动浩辰CAD机械软件V2011，会弹出一个启动对话框，点“确定”后，呈现在设计人员面前的是浩辰CAD机械软件V2011绘图界面。

我们一起完成如下图形：1.设A3，1：1图幅点取“浩辰CAD机械设计软件”下拉菜单的“图纸”中的“图纸设置[TZ] ”或键入TZ回车，在弹出的对话框中选A3 图幅后，点确认。

2.绘图环境设置点取“工具”下拉菜单的“草图设置”，(或用右键点取状态栏的极轴或对象捕捉或对象追踪，选设置)弹出一对话框。

选择“捕捉和栅格”，设置“捕捉”下“捕捉X轴间距”处填5，在“启用捕捉”前边小方块点一下，出现√，点取“确定”。

执行“工具—选项”，点取“用户系统配置”，如图，再点取按钮“自定义右键单击”，缺省模式选择为“重复上一个命令”。

3.视图局部放大：在command命令下键入Z，回车，在图纸左上部附近点一点，移动鼠标，在标题栏左上角处点一下。

CAD快捷键命令大全高效完成各类绘任务的关键CAD软件是计算机辅助设计的缩写，它广泛应用于建筑设计、机械设计、电子设计等领域。

在CAD软件中，使用快捷键可以提高操作效率，加速绘图过程。

本文将介绍一些常用的CAD快捷键命令，帮助您高效完成各类绘图任务。

一、常用的CAD快捷键命令1. 移动对象：M快捷键M可用于移动选择的对象。

当需要将某个图形或组件移动到一个新位置时，可使用M命令，选择待移动的对象，然后按照提示选择基准点和目标点，即可将对象快速移动到指定位置。

2. 复制对象：C快捷键C可用于复制选择的对象。

当需要在绘图中重复使用某个对象时，可使用C命令，选择待复制的对象，按照提示选择基准点和目标点，即可快速复制对象。

3. 旋转对象：RO快捷键RO可用于旋转选择的对象。

当需要将某个对象按照特定角度进行旋转时，可使用RO命令，选择待旋转的对象，按照提示选择旋转基准点和旋转角度，即可快速旋转对象。

4. 缩放对象：SC快捷键SC可用于缩放选择的对象。

当需要调整某个对象的大小时，可使用SC命令，选择待缩放的对象，按照提示选择缩放基准点和缩放比例，即可快速缩放对象。

5. 剪切对象：TR快捷键TR可用于剪切选择的对象。

当需要将某个对象进行剪切操作时，可使用TR命令，选择待剪切的对象，按照提示选择剪切边界，即可快速剪切对象。

6. 清除对象：ER快捷键ER可用于清除选择的对象。

当需要删除某个对象时，可使用ER命令，选择待清除的对象，即可快速清除对象。

7. 绘制直线：L快捷键L可用于绘制直线。

当需要在绘图中绘制直线时，可使用L命令，按照提示选择起点和终点，即可快速绘制直线。

8. 绘制圆形：CIR快捷键CIR可用于绘制圆形。

当需要在绘图中绘制圆形时，可使用CIR命令，按照提示选择圆心和半径，即可快速绘制圆形。

9. 绘制矩形：REC快捷键REC可用于绘制矩形。

当需要在绘图中绘制矩形时，可使用REC命令，按照提示选择矩形的对角线两个点，即可快速绘制矩形。

CAD快捷键命令CAD快捷键命令大全：提升你的设计效率在计算机辅助设计（CAD）领域，熟练掌握各种快捷键命令是提高工作效率的关键。

本文将为您详细介绍CAD软件中常用的快捷键命令，帮助您更快速、高效地完成设计任务。

一、常用快捷键1.Ctrl + Z：撤销上一步操作2.Ctrl + Y：恢复撤销的操作3.Ctrl + S：保存文件4.Ctrl + O：打开文件5.Ctrl + N：新建文件6.Ctrl + P：打印文件7.Ctrl + A：全选8.Ctrl + D：取消选择9.Ctrl + C：复制10.Ctrl + V：粘贴11.Ctrl + X：剪切12.F1：获取帮助13.F2：编辑属性14.F3：切换坐标系15.F4：切换视图模式16.F5：切换等轴测视图17.F6：切换正交视图18.F7：切换透视图19.F8：切换栅格显示20.F9：绘制矩形21.F10：绘制圆形22.F11：绘制多边形23.F12：绘制椭圆二、绘图快捷键1.L：直线2.R：半径圆弧3.C：圆心圆弧4.A：相切圆弧5.H：水平线6.V：垂直线7.B：基线偏移8.O：偏移对象9.M：移动对象10.E：删除对象11.T：修剪对象12.X：延伸对象13.J：合并对象14.G：对齐对象15.S：缩放对象16.Z：拉伸对象17.P：画点18.DIV：定数等分19.ME：定距等分20.AR：阵列对象21.MI：镜像对象22.RO：旋转对象23.SC：比例缩放对象24.LE：拉长对象25.REC：矩形阵列26.POL：多边形阵列27.EXP：分解对象28.IMP：创建块定义29.WBLOCK：写块定义30.ATTRIB：设置属性值YER：图层管理32.TEXT：文字输入33.MTEXT：多行文字输入34.DIMENSION：尺寸标注35.HATCH：填充图案36.SOLID：实体填充37.LTYPE：线型设置38.LWEIGHT：线宽设置39.CELTYPE：颜色设置40.MLEDIT：多线编辑41.CHAMFER：倒角42.FILLET：圆角处理43.EXTRUDE：拉伸实体面或边创建实体特征44.REVOLVE：旋转实体面或边创建实体特征45.SWEPT：扫掠实体面或边创建实体特征46.UNION：并集运算47.INTERSECT：交集运算48.SUBTRACT：差集运算49.TOUCH：（调整两条曲线的相对位置）连接两条曲线的端点使其相交或相切。

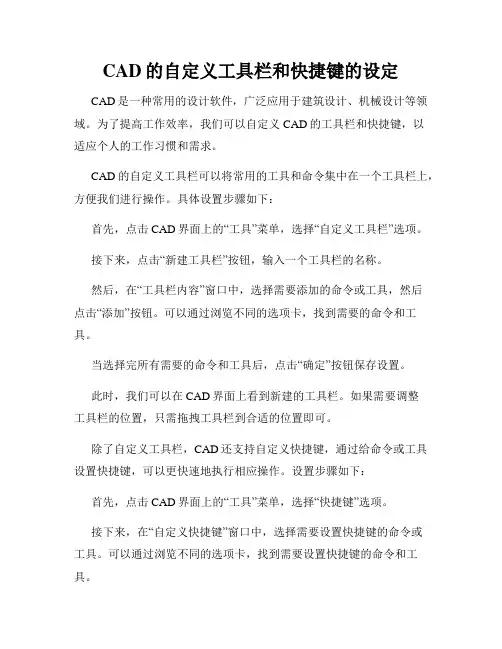

CAD的自定义工具栏和快捷键的设定CAD是一种常用的设计软件，广泛应用于建筑设计、机械设计等领域。

为了提高工作效率，我们可以自定义CAD的工具栏和快捷键，以适应个人的工作习惯和需求。

CAD的自定义工具栏可以将常用的工具和命令集中在一个工具栏上，方便我们进行操作。

具体设置步骤如下：首先，点击CAD界面上的“工具”菜单，选择“自定义工具栏”选项。

接下来，点击“新建工具栏”按钮，输入一个工具栏的名称。

然后，在“工具栏内容”窗口中，选择需要添加的命令或工具，然后点击“添加”按钮。

可以通过浏览不同的选项卡，找到需要的命令和工具。

当选择完所有需要的命令和工具后，点击“确定”按钮保存设置。

此时，我们可以在CAD界面上看到新建的工具栏。

如果需要调整工具栏的位置，只需拖拽工具栏到合适的位置即可。

除了自定义工具栏，CAD还支持自定义快捷键，通过给命令或工具设置快捷键，可以更快速地执行相应操作。

设置步骤如下：首先，点击CAD界面上的“工具”菜单，选择“快捷键”选项。

接下来，在“自定义快捷键”窗口中，选择需要设置快捷键的命令或工具。

可以通过浏览不同的选项卡，找到需要设置快捷键的命令和工具。

选择一个命令或工具后，点击“编辑”按钮。

在弹出的“编辑命令”窗口中，点击“加速键”栏旁边的文本框，输入想要设置的快捷键。

设置完快捷键后，点击“确定”按钮保存设置。

CAD还支持导入和导出自定义工具栏和快捷键的设置，方便用户在不同的电脑上进行使用。

点击CAD界面上的“工具”菜单，选择“自定义工具栏”或“快捷键”选项。

在弹出的窗口中，点击“导入”或“导出”按钮，选择要导入或导出的设置文件。

设置文件可以保存为特定的文件格式，如工具栏设置可以保存为“MNU”文件，而快捷键设置可以保存为“CUIX”文件。

通过导入和导出设置文件，我们可以在多台电脑上方便地使用相同的自定义工具栏和快捷键设置。

在实际使用中，我们可以根据自己的工作需要和习惯，灵活设置CAD的自定义工具栏和快捷键。

CAD在机械设计中的应用CAD（计算机辅助设计）是一种利用计算机进行图形和模型的创建、编辑和修改的工具。

在机械设计中，CAD起着至关重要的作用，大大提高了设计的效率和精度。

本文将介绍CAD在机械设计中的应用，并分享一些使用技巧。

首先，CAD的一个重要应用领域是图形绘制。

机械设计师可以使用CAD软件创建精确的二维和三维图形，以展示产品的外观和内部结构。

通过CAD，设计师可以快速绘制各种视图，如正视图、俯视图、侧视图等，准确地表达设计的思想。

此外，CAD还支持创建复杂的曲线和曲面，使得设计师可以绘制出更加真实和精细的模型。

其次，CAD在机械设计中的应用之一是装配和动画。

通过CAD软件，设计师可以将各个零件组装成完整的机械结构，并模拟它们的运动。

这对于验证设计的可行性和寻找潜在问题非常有帮助。

设计师可以通过动画演示来展示机械结构的工作原理和部件的相互作用，帮助用户理解产品的使用方式和性能特点。

此外，CAD还可以辅助进行机械设计中的强度和刚度分析。

在设计过程中，设计师可以使用CAD软件创建完整的模型，并应用材料和荷载等参数，进行强度和刚度分析。

CAD软件能够计算出零件和结构在各种载荷下的应力和位移分布，从而帮助设计师优化设计，确保产品的安全性和可靠性。

另外，CAD还可以与其他工程软件进行集成，如计算流体力学（CFD）和有限元分析（FEA）软件。

通过将CAD模型导入到这些软件中，设计师可以进行更加精细和准确的分析。

例如，在流体力学分析中，可以模拟气流和液流在产品表面的流动情况，从而优化产品的气动特性；在有限元分析中，可以模拟结构在各种复杂载荷下的变形和破坏情况，为设计提供更好的指导。

最后，我将分享一些CAD的使用技巧。

首先，熟悉快捷键是提高效率的关键。

每个CAD软件都有大量的快捷键，可以快速执行各种操作，如选择、画线、剪切等。

通过熟练掌握这些快捷键，可以显著提高操作速度。

其次，学会使用图层和图块可以更好地管理图形。

CAD快捷键大全完整版在当今的设计领域，CAD（计算机辅助设计）软件已成为不可或缺的工具。

熟练掌握 CAD 快捷键能大大提高工作效率，让设计过程更加流畅和便捷。

以下为您详细介绍 CAD 常用的快捷键。

一、绘图命令快捷键1、直线（LINE）：L使用此快捷键，可以快速绘制直线段。

2、圆（CIRCLE）：C轻松绘制圆形。

3、圆弧（ARC）：A方便创建各种圆弧形状。

4、矩形（RECTANG）：REC快速绘制矩形。

5、多边形（POLYGON）：POL绘制正多边形。

6、点（POINT）：PO在指定位置创建点。

7、图案填充（BHATCH）：H用于填充封闭区域。

二、修改命令快捷键1、复制（COPY）：CO/CP复制选定的对象。

2、镜像（MIRROR）：MI对称复制对象。

3、偏移（OFFSET）：O创建等距平行线、同心圆弧或平行曲线。

4、阵列（ARRAY）：AR按矩形或环形方式复制多个对象。

5、移动（MOVE）：M将对象从一个位置移动到另一个位置。

6、旋转（ROTATE）：RO围绕基点旋转对象。

7、缩放（SCALE）：SC按比例放大或缩小对象。

8、拉伸（STRETCH）：S通过拉伸或压缩选定的部分来修改对象。

9、修剪（TRIM）：TR剪掉对象超出边界的部分。

10、延伸（EXTEND）：EX将对象延伸到指定的边界。

11、打断（BREAK）：BR将对象打断为两部分或删除对象的一部分。

12、倒角（CHAMFER）：CHA对两条直线进行倒角操作。

13、圆角（FILLET）：F为两条直线创建圆角。

三、标注命令快捷键1、线性标注（DIMLINEAR）：DLI测量水平或垂直距离。

2、对齐标注（DIMALIGNED）：DAL标注与指定方向平行的尺寸。

3、半径标注（DIMRADIUS）：DRA标注圆或圆弧的半径。

4、直径标注（DIMDIAMETER）：DDI 标注圆或圆弧的直径。

5、角度标注（DIMANGULAR）：DAN 标注两条直线之间的夹角。

CAD快捷键-CAD常用快捷键命令大全CAD 快捷键 CAD 常用快捷键命令大全在 CAD（计算机辅助设计）软件的使用中，快捷键命令是提高绘图效率的关键。

熟练掌握这些快捷键，可以让您在设计工作中事半功倍。

下面为大家详细介绍一下 CAD 中常用的快捷键命令。

一、绘图命令快捷键1、直线（LINE）：L这是绘制直线的快捷键，输入“L”后，按照提示指定起点和终点，即可快速绘制出一条直线。

2、圆（CIRCLE）：C按下“C”键，能轻松绘制圆形。

可以选择指定圆心和半径，或者通过其他方式来确定圆的大小和位置。

3、矩形（RECTANG）：REC需要绘制矩形时，输入“REC”，然后指定矩形的两个对角点，就能快速得到矩形图形。

4、多边形（POLYGON）：POL若要绘制正多边形，使用“POL”快捷键，接着输入边数和相关参数，就能完成多边形的绘制。

5、圆弧（ARC）：A使用“A”快捷键，可按照指定的方式绘制圆弧，如起点、端点、圆心等。

二、修改命令快捷键1、移动（MOVE）：M选中需要移动的对象，输入“M”，指定基点和位移点，即可将对象移动到新的位置。

2、复制（COPY）：CO/CP“CO”或“CP”都能执行复制操作，选择要复制的对象，指定基点和目标点，实现对象的复制。

3、旋转（ROTATE）：RO通过“RO”快捷键，选中对象并指定旋转基点，输入旋转角度，就能完成对象的旋转。

4、缩放（SCALE）：SC输入“SC”，选择要缩放的对象，指定基点，输入缩放比例因子，实现对象的缩放。

5、修剪（TRIM）：TR使用“TR”命令，选择作为修剪边界的对象，然后选择要修剪的对象部分，即可完成修剪操作。

6、延伸（EXTEND）：EX按下“EX”，选择作为延伸边界的对象，再选择要延伸的对象，将其延伸到边界。

三、标注命令快捷键1、线性标注（DIMLINEAR）：DLI“DLI”用于标注水平或垂直的线性尺寸。

2、对齐标注（DIMALIGNED）：DAL对于倾斜的对象，使用“DAL”进行对齐标注。

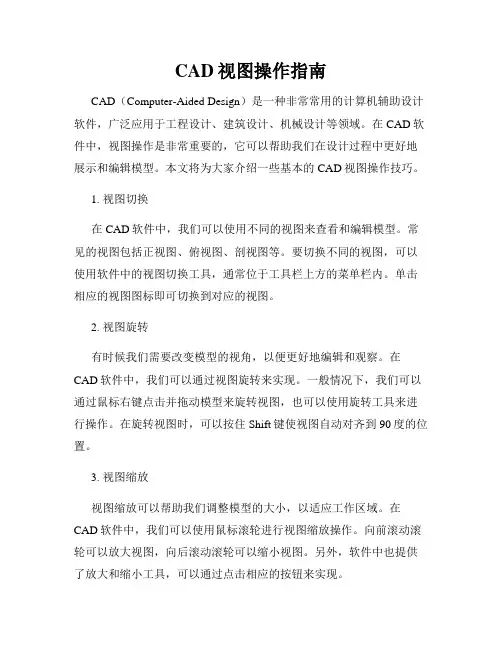

CAD视图操作指南CAD（Computer-Aided Design）是一种非常常用的计算机辅助设计软件，广泛应用于工程设计、建筑设计、机械设计等领域。

在CAD软件中，视图操作是非常重要的，它可以帮助我们在设计过程中更好地展示和编辑模型。

本文将为大家介绍一些基本的CAD视图操作技巧。

1. 视图切换在CAD软件中，我们可以使用不同的视图来查看和编辑模型。

常见的视图包括正视图、俯视图、剖视图等。

要切换不同的视图，可以使用软件中的视图切换工具，通常位于工具栏上方的菜单栏内。

单击相应的视图图标即可切换到对应的视图。

2. 视图旋转有时候我们需要改变模型的视角，以便更好地编辑和观察。

在CAD软件中，我们可以通过视图旋转来实现。

一般情况下，我们可以通过鼠标右键点击并拖动模型来旋转视图，也可以使用旋转工具来进行操作。

在旋转视图时，可以按住Shift键使视图自动对齐到90度的位置。

3. 视图缩放视图缩放可以帮助我们调整模型的大小，以适应工作区域。

在CAD软件中，我们可以使用鼠标滚轮进行视图缩放操作。

向前滚动滚轮可以放大视图，向后滚动滚轮可以缩小视图。

另外，软件中也提供了放大和缩小工具，可以通过点击相应的按钮来实现。

4. 视图平移有时候我们需要移动模型的位置以便更好地编辑和观察。

在CAD软件中，我们可以通过视图平移来实现。

一般情况下，我们可以通过鼠标中键点击并拖动模型来平移视图，也可以使用平移工具来进行操作。

在平移视图时，可以按住Shift键使视图水平或垂直平移。

5. 视图属性设置在CAD软件中，我们可以对视图的属性进行设置，以实现不同的显示效果。

例如，可以设置线条的颜色、线宽、线型等。

要设置视图属性，可以选择相应的工具，然后点击要更改属性的对象。

通常，属性设置工具位于软件的工具栏上方。

6. 视图复制有时候我们需要复制一个视图，以便在不同位置进行编辑和观察。

在CAD软件中，我们可以使用复制工具来实现。

一般情况下，我们可以选择要复制的视图，然后点击复制工具的图标。
