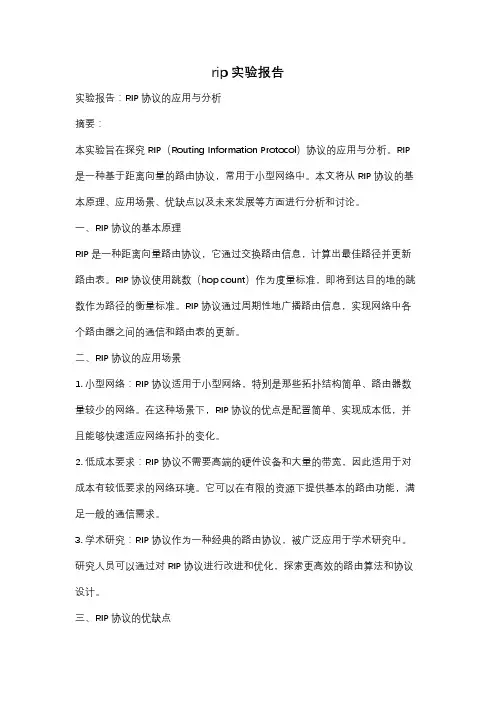

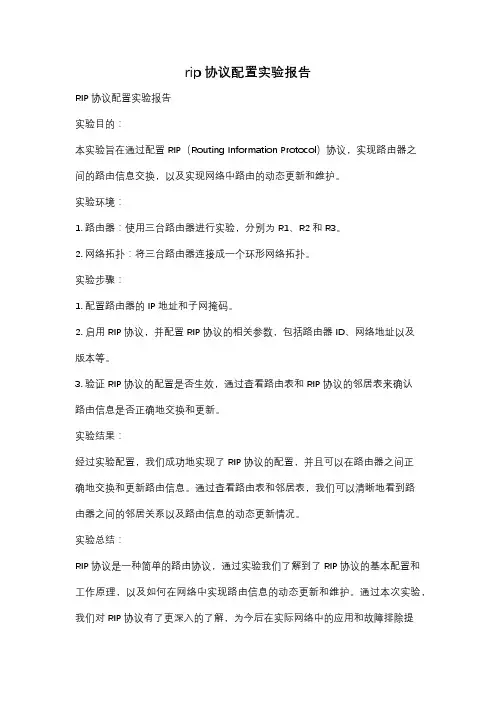

rip实验报告实验报告：RIP协议的应用与分析摘要：本实验旨在探究RIP（Routing Information Protocol）协议的应用与分析。
RIP 是一种基于距离向量的路由协议，常用于小型网络中。
本文将从RIP协议的基本原理、应用场景、优缺点以及未来发展等方面进行分析和讨论。
一、RIP协议的基本原理RIP是一种距离向量路由协议，它通过交换路由信息，计算出最佳路径并更新路由表。
RIP协议使用跳数（hop count）作为度量标准，即将到达目的地的跳数作为路径的衡量标准。
RIP协议通过周期性地广播路由信息，实现网络中各个路由器之间的通信和路由表的更新。
二、RIP协议的应用场景1. 小型网络：RIP协议适用于小型网络，特别是那些拓扑结构简单、路由器数量较少的网络。
在这种场景下，RIP协议的优点是配置简单、实现成本低，并且能够快速适应网络拓扑的变化。
2. 低成本要求：RIP协议不需要高端的硬件设备和大量的带宽，因此适用于对成本有较低要求的网络环境。
它可以在有限的资源下提供基本的路由功能，满足一般的通信需求。
3. 学术研究：RIP协议作为一种经典的路由协议，被广泛应用于学术研究中。
研究人员可以通过对RIP协议进行改进和优化，探索更高效的路由算法和协议设计。
三、RIP协议的优缺点1. 优点：（1）简单易用：RIP协议的配置和管理相对简单，适合初学者使用。
（2）适应性强：RIP协议能够快速适应网络拓扑的变化，当网络中某个路由器失效时，能够迅速更新路由表。
2. 缺点：（1）慢速收敛：由于RIP协议是周期性广播路由信息，其收敛速度相对较慢。
在大型网络中，可能会导致路由表更新不及时，影响网络的稳定性。
（2）不适用于复杂网络：RIP协议的距离度量标准只考虑了跳数，没有考虑其他因素如带宽、延迟等。
因此，在复杂网络环境中，RIP协议的性能可能不如其他高级路由协议。
四、RIP协议的未来发展尽管RIP协议存在一些局限性，但它作为一种经典的路由协议仍然具有一定的应用前景。

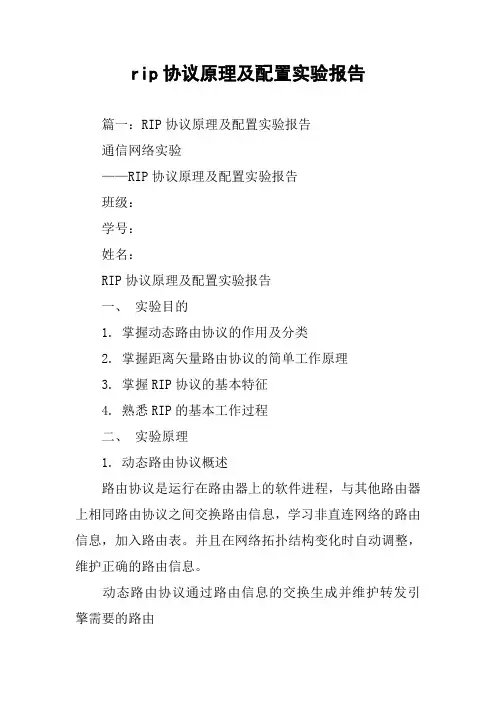

rip协议原理及配置实验报告篇一：RIP协议原理及配置实验报告通信网络实验——RIP协议原理及配置实验报告班级：学号：姓名：RIP协议原理及配置实验报告一、实验目的1. 掌握动态路由协议的作用及分类2. 掌握距离矢量路由协议的简单工作原理3. 掌握RIP协议的基本特征4. 熟悉RIP的基本工作过程二、实验原理1. 动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。
并且在网络拓扑结构变化时自动调整，维护正确的路由信息。
动态路由协议通过路由信息的交换生成并维护转发引擎需要的路由表。
网络拓扑结构改变时自动更新路由表，并负责决定数据传输最佳路径。
动态路由协议的优点是可以自动适应网络状态的变化，自动维护路由信息而不用网络管理员的参与。
其缺为由于需要相互交换路由信息，需要占用网络带宽，并且要占用系统资源。
另外安全性也不如使用静态路由。
在有冗余连接的复杂网络环境中，适合采用动态路由协议。
目的网络是否可达取决于网络状态动态路由协议分类按路由算法划分：距离-矢量路由协议：定期广播整个路由信息，易形成路由环路，收敛慢链路状态路由协议（如OSPF）：收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题，收敛快按应用范围划分：域间路由协议和域内路由协议自治域系统是一组处于相同技术管理的网络的集合。
IGPs 在一个自治域系统内运行。
EGPs 连接不同的自治域系统。
2. RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息RIP的度量值，如下图所示：RIP一个比较大的缺陷是Metric只是简单的用跳数来表示，并不能准确的反映路径的真实状况。
如图所示，有三条路径的跳数是一样的，所以RIP 就认为这三条路径是一样的路径，但实际上三条路径的带宽差异很大。

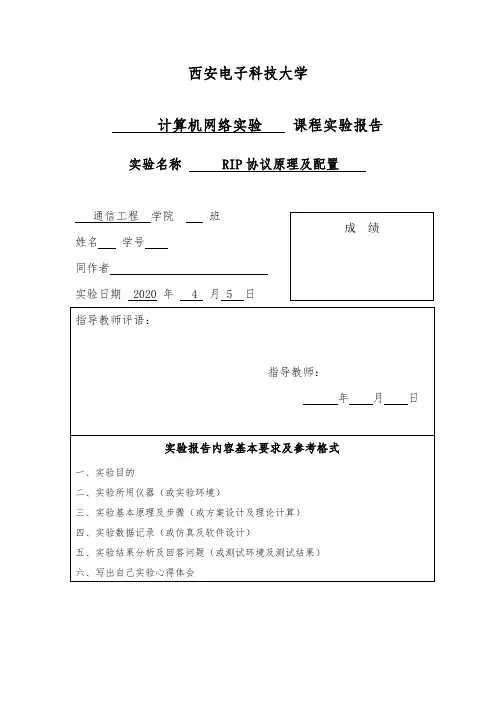

西安电子科技大学计算机网络实验课程实验报告实验名称 RIP协议原理及配置通信工程学院班Array姓名学号同作者实验日期 2020 年 4 月 5 日一、实验目的1.1掌握动态路由协议的作用及分类1.2掌握距离矢量路由协议的简单工作原理1.3掌握RIP协议的基本特征1.4熟悉RIP的基本工作过程二、实验所用仪器（或实验环境）实验所使用软件为 Cisco Packet Tracer。
三、实验基本原理及步骤（或方案设计及理论计算）3.1动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。
并且在网络拓扑结构变化时自动调整，维护正确的路由信息。
图一动态路由协议前面提到，路由器之间的路由信息交换是基于路由协议实现的。
交换路由信息的最终目的在于形成路由转发表，进而通过此表找到一条数据交换的“最佳”路径。
每一种路由算法都有其衡量“最佳”的一套原则。
大多数算法使用一个量化的参数来衡量路径的优劣，一般说来，参数值越小，路径越好。
该参数可以通过路径的某一特性进行计算，也可以在综合多个特性的基础上进行计算，几个比较常用的特征是：n 路径所包含的路由器结点数（hop count）n 网络传输费用（cost）n 带宽（bandwidth）n 延迟（delay）n 负载（load）n 可靠性（reliability）n 最大传输单元MTU（maximum transmission unit）依据路由器间交换路由信息的内容及路由算法，将路由协议分为：距离-矢量路由协议和链路状态路由协议。
距离-矢量路由协议 ( 如RIP )定期广播整个路由信息易形成路由环路收敛慢链路状态路由协议（如OSPF）收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题收敛快图二距离-矢量路由协议图二链路状态路由协议3.2RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息3.3路由回路及解决办法定义最大跳数水平分割（Split Horizon）毒性逆转（Poisoned Reverse）触发更新(Triggered Update)Hold－Down 定时器3.4RIP的配置关于RIP的配置步骤如下：开启RIP路由功能（路由进程）：Router(config)#router rip宣告相关网段：Router(config-router)# network network wildmask 请注意：掩码是用反码的形式。

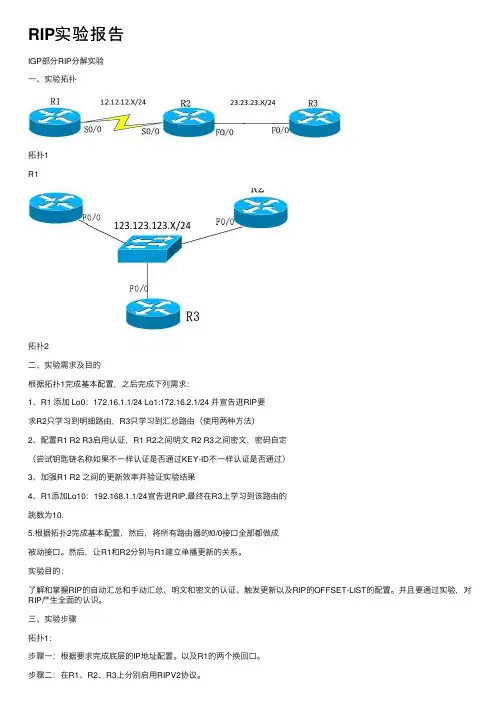

RIP实验报告IGP部分RIP分解实验⼀、实验拓扑拓扑1R1拓扑2⼆、实验需求及⽬的根据拓扑1完成基本配置，之后完成下列需求：1、R1 添加 Lo0：172.16.1.1/24 Lo1:172.16.2.1/24 并宣告进RIP要求R2只学习到明细路由，R3只学习到汇总路由（使⽤两种⽅法）2、配置R1 R2 R3启⽤认证，R1 R2之间明⽂ R2 R3之间密⽂，密码⾃定（尝试钥匙链名称如果不⼀样认证是否通过KEY-ID不⼀样认证是否通过）3、加强R1 R2 之间的更新效率并验证实验结果4、R1添加Lo10：192.168.1.1/24宣告进RIP,最终在R3上学习到该路由的跳数为10.5.根据拓扑2完成基本配置，然后，将所有路由器的f0/0接⼝全部都做成被动接⼝。
然后，让R1和R2分别与R1建⽴单播更新的关系。
实验⽬的：了解和掌握RIP的⾃动汇总和⼿动汇总、明⽂和密⽂的认证、触发更新以及RIP的OFFSET-LIST的配置。
并且要通过实验，对RIP产⽣全⾯的认识。
三、实验步骤拓扑1：步骤⼀：根据要求完成底层的IP地址配置。
以及R1的两个换回⼝。
步骤⼆：在R1、R2、R3上分别启⽤RIPV2协议。
步骤三：完成需求⼀，具体⽅法如下：⽅法⼀：在R2的F0/0接⼝上做⼿⼯路由汇总：ip summary-address rip 172.16.0.0 255.255.0.0（注意：要关闭⾃动汇总）⽅法⼆：在R2上开启⾃动汇总。
Router ripAuto-summary (注意：RIP是在发送路由条⽬（出站）的时候⾃动汇总的) 步骤四：完成R1和R2之间的明⽂认证配置前在R1上开启debug ip rip 配置⼀：R1与R2采⽤相同的配置，配置如下。
R1：Key chain r1 //创建钥匙串Key 1 //定义钥匙IDKey-string cciepass //定义密码int s 0/0 //进⼊接⼝s0/0接⼝ip rip authentication mode text //定义认证的模式为明⽂ip rip authentication key-chain r1 //将钥匙串在接⼝套⽤结果：通过使⽤debug ip rip我们可以知道明⽂认证通过，R1 和 R2之间能够相互学习到路由。

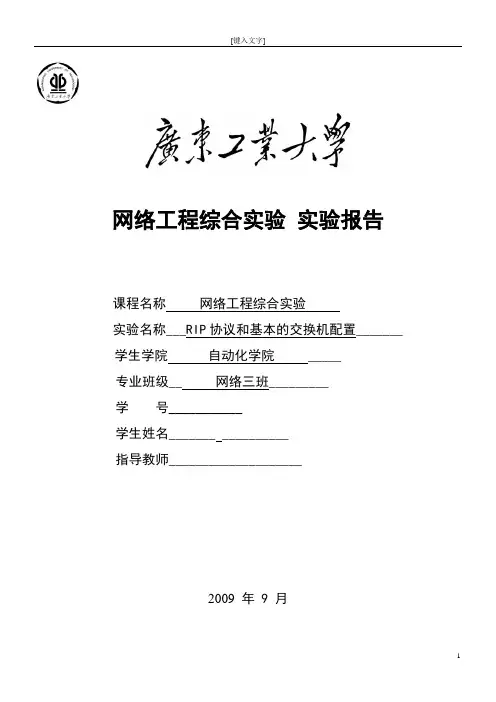

网络工程综合实验实验报告课程名称网络工程综合实验实验名称___RIP协议和基本的交换机配置_______ 学生学院自动化学院 _____专业班级__ 网络三班_________学号___________学生姓名_______ __________指导教师____________________2009 年9 月一．实验目的1．掌握H3C路由器的以太网接口和串行口的配置方法2．理解IP地址规划3．掌握在H3C路由器上配置RIP协议的方法4．掌握在H3C交换机上划分VLAN的方法5．掌握在H3C交换机上配置聚合链路的方法二．实验原理和拓扑图3.1 实验三的拓扑结构图三．实验内容说明和要求：A．S1、S2、S3为交换机，请为每台交换机配置一个同网段的管理IP地址（172.16.254.*/24），并配置交换机的telnet远程登录。
B．图中的圆圈是指loopback接口，loopback是一个虚拟的端口，可以在路由器上定义若干个loopback接口，该接口永远不会down，如果连接正常就可以ping得通，可以用于模拟一个网段（由于我们实验中不可能连接太多真实的网段，所以用了几个loopback接口在几个路由器上模拟出几个网段）C．把每台设备改名为图中的名字（如S1、S2、S3、R1等），以便识别。
D．为路由器的各个端口配置IP地址。
地址如表3.1所示：表3.1 IP地址表网段IP地址/掩码R1-R2 172.30.218.0/30R2-R3 172.30.218.4/30R3的loopback1 202.116.64.172/24R2的loopback1 61.144.218.80/16R1、R4、R5、R6、R7、R8、PC1-PC6192.168.254.16/28的面向交换机的口R7-R8 133.166.218.0/24R4的loopback1 10.10.10.0/24R5的loopback1 222.200.98.0/24R6的loopback1 140.66.0.0/16E．各设备连接的要点如下：a)R2是一个带模块的路由器，R1与R2通过串口线相连，R2与R3通过以太网相连b)交换机和路由器之间全部通过以太网相连c)R7和R8之间通过串口线相连d)交换机之间两两通过两条以太网线相连，需要把这两条以太网链路配置成链路聚合（也即Cisco里的“以太网通道”）e)PC机和交换机之间通过以太网相连F．在交换机S1、S2、S3上配置三个VLAN，各个VLAN的配置情况如表3.2所示：表3.2 VLAN的配置情况VLAN号码包含端口情况VLAN 101 PC1、PC3、R1、R4、R5、R6、R7、R8VLAN 121 PC4、PC6G．三个交换机之间的三条聚合链路上需要配置trunk，让三个VLAN的数据能够在聚合链路上传输（trunk就是能够传输不同VLAN数据的链路）H．在所有路由器上打开RIP v2路由协议。

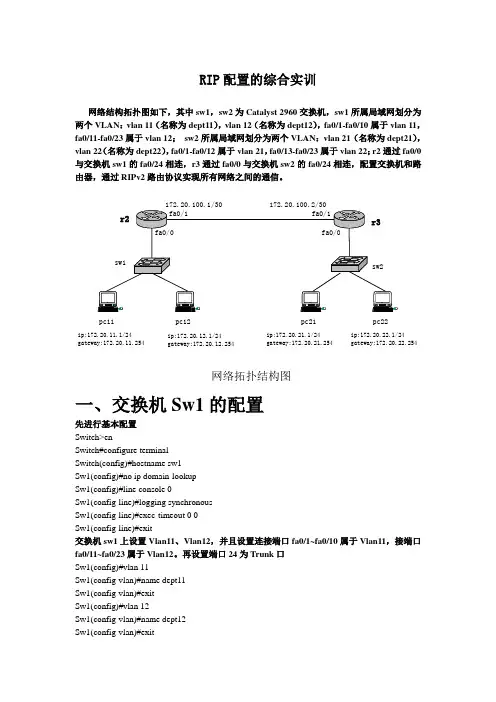

RIP 配置的综合实训网络结构拓扑图如下，其中sw1，sw2为Catalyst 2960交换机，sw1所属局域网划分为两个VLAN ：vlan 11（名称为dept11），vlan 12（名称为dept12），fa0/1-fa0/10属于vlan 11，fa0/11-fa0/23属于vlan 12； sw2所属局域网划分为两个VLAN ：vlan 21（名称为dept21），vlan 22（名称为dept22），fa0/1-fa0/12属于vlan 21，fa0/13-fa0/23属于vlan 22；r2通过fa0/0与交换机sw1的fa0/24相连，r3通过fa0/0与交换机sw2的fa0/24相连，配置交换机和路由器，通过RIPv2路由协议实现所有网络之间的通信。
172.20.100.1/30ip:172.20.11.1/24gateway:172.20.11.254pc11pc12pc22pc21网络拓扑结构图172.20.100.2/30ip:172.20.12.1/24gateway:172.20.12.254ip:172.20.21.1/24gateway:172.20.21.254ip:172.20.22.1/24gateway:172.20.22.254一、交换机Sw1的配置先进行基本配置Switch>enSwitch#configure terminalSwitch(config)#hostname sw1Sw1(config)#no ip domain-lookupSw1(config)#line console 0Sw1(config-line)#logging synchronousSw1(config-line)#exec-timeout 0 0Sw1(config-line)#exit交换机sw1上设置Vlan11、Vlan12，并且设置连接端口fa0/1~fa0/10属于Vlan11，接端口fa0/11~fa0/23属于Vlan12。

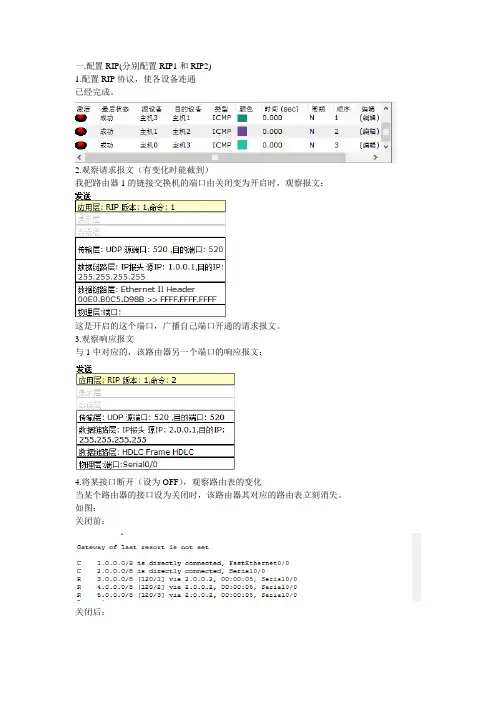

一.配置RIP(分别配置RIP1和RIP2)
1.配置RIP协议，使各设备连通
已经完成。
2.观察请求报文（有变化时能截到）
我把路由器1的链接交换机的端口由关闭变为开启时，观察报文：
这是开启的这个端口，广播自己端口开通的请求报文。
3.观察响应报文
与1中对应的，该路由器另一个端口的响应报文：
4.将某接口断开（设为OFF），观察路由表的变化
当某个路由器的接口设为关闭时，该路由器其对应的路由表立刻消失。
如图：
关闭前：
关闭后：
可见：与该端口有关的路由表，立刻消失。
其它路由器的变化：
立刻看的：
一段时间后：
可见其它路由器的路由表在开始时并没有变化，在一段时间后才会消失。
可见rip的坏消息传播的比较慢。
5.将某接口接通（设为ON），观察路由表的变化
将4中关闭的端口设为开启：
该路由器的该端口相连的路由表立刻出现：
其它路由器有关的路由表也立刻出现(不要怀疑我的手速):
可见，好消息的传播，明显要比坏消息要迅速许多。

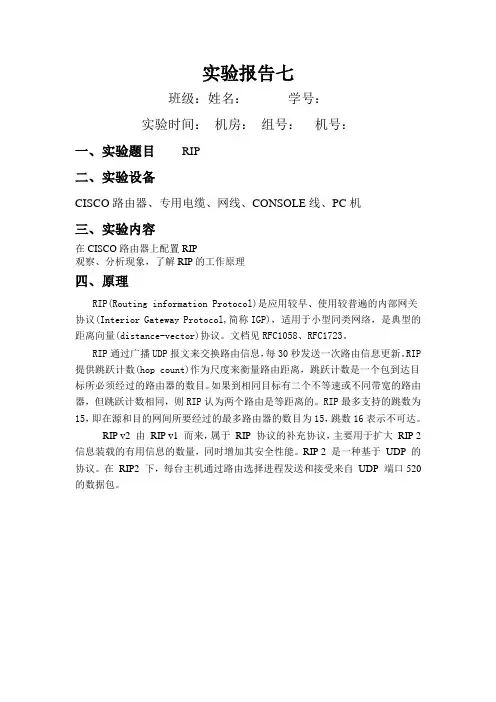

实验报告
实验人：学号：日期：2015/3/15
院（系）：专业（班级）：网络工程
实验题目：配置RIP路由协议
一. 实验目的
1. 理解RIP路由协议的原理；
2. 掌握RIP 的配置命令并能对实际网络进行配置；
二. 实验原理
RIP协议采用距离向量算法，在实际使用中已经较少适用。
在默认情况下，RIP使用一种非常简单的度量制度：距离就是通往目的站点所需经过的链路数，取值为1~15，数值16表示无穷大。
RIP进程使用UDP的520端口来发送和接收RIP分组。
RIP分组每隔30s以广播的形式发送一次，为了防止出现“广播风暴”，其后续的的分组将做随机延时后发送。
在RIP中，如果一个路由在180s内未被刷，则相应的距离就被设定成无穷大，并从路由表中删除该表项；
三. 实验器材
华为模拟器；
四.实验分析与设计
实验拓扑图：
实验配置过程：
●Router A 的配置：
interface GigabitEthernet1/0/0
ip address 192.168.1.1 255.255.255.0
interface GigabitEthernet2/0/0
ip address 10.1.1.1 255.255.255.0
rip 1
version 2 //指定全局RIP版本
network 192.168.1.0 //在指定网段使能RIP
network 10.0.0.0
●Router B的配置：
interface GigabitEthernet1/0/0
ip address 172.16.1.1 255.255.255.0
interface GigabitEthernet2/0/0
ip address 10.1.1.2 255.255.255.0
rip 1
version 2
network 172.16.0.0
network 10.0.0.0
●配置主机：
配置VLAN10内主机的缺省网关为192.168.1.1，VLAN20内主机的缺省网关为172.16.1.1。
●配置交换机：
配置各交换机，使得各主机能与其网关路由器互通；
●检查配置结果：
1．使用display rip process-id route命令查看路由器的IP路由表。
从路由表中可以看出，RIP-2发布的路由中带有更为精确的子网掩码信息。
2．使用Ping命令验证连通性。
五.实验结果
组网完成后便开始测试他们的互通性，在PC1上PingPC2,可以互通，结果如下：>ping 172.16.1.2
Pinging 172.16.1.2 with 32 bytes of data:
Request timed out.
Reply from 172.168.1.2: bytes=32 time=60ms TTL=126
Reply from 192.168.5.2: bytes=32 time=60ms TTL=126
Reply from 192.168.5.2: bytes=32 time=60ms TTL=126
六. 实验心得
本次的实验重点在于理解RIP协议并掌握RIP 的相关配置命令，RIP协议是一种内部网关协议（IGP），是一种动态路由选择协议，用于自治系统（AS）内的路由信息的传递。
RIP协议基于距离矢量算法，使用“跳数”(metric)来衡量到达目标地址的路由距离。
在配置过程中要注意使用network命令使能RIP 的网络地址时，必须是自然网段的地址，RIP是一种十分常见的路由协议，RIP 协议的路由器只关心自己周围的世界，只与自己相邻的路由器交换信息，故存在一些不足之处，在今后的网络配置过程中，我们需要辩证的选择路由协议以适应实际的网络。
成绩：
指导教师：
日期：。
