简述液压传动的原理及特点
液压传动是一种利用液体在密闭管路内传递力和能量的传动方式。
液压传动的原理是根据帕斯卡定律,即在一个封闭的容器内任一点受到的外力传递给液体并均匀传递到容器的各个处所,从而使液体对容器壁产生均匀的压力。
液压传动通过液压泵将机械能转化为液压能,通过液压缸将液压能转化为机械能,实现机械设备的运行。
液压传动具有如下特点:
1.能量传递稳定:液压传动采用的是无级传动,通过调节阀门或改变活塞面积,可以实现无级调速,能够满足不同负载和速度的要求。
2.承载能力大:液压传动由于密闭的容器和液体的不可压缩性,能够承受非常大的压力,可用于承载大负荷的机械设备。
3.动力输出平稳:液压传动的液压缸在工作过程中输出的力矩平稳,不会产生冲击和振动,可以保证机械设备的运行平稳。
4.调速范围广:液压传动通过调节控制阀门的开度,可以实现连续的调速,调速范围广,能够适应不同工况的需要。
5.控制灵活:液压传动的控制灵活性强,可以通过调节阀门、调整液体流量和压
力来实现对液压传动系统的精确控制。
6.传递效率高:液压传动的传递效率高,尤其是在大功率和高速运动的场合,能够实现高效率的能量转换。
7.结构紧凑:由于液压传动系统采用液体传递力和能量,相对于机械传动和电动传动,液压传动结构更紧凑,体积更小。
8.维护方便:液压传动的维护相对较简单,只需注意液压油的清洁和更换,液压元件的密封性能和机件的磨损状态即可。
液压传动被广泛应用于各个工程领域,如船舶、航空、铁路、机床、冶金等。
液压传动具有传动力矩大、传动效率高、传动速度范围广、传动控制方便等优点,是一种高效、可靠的传动方式。

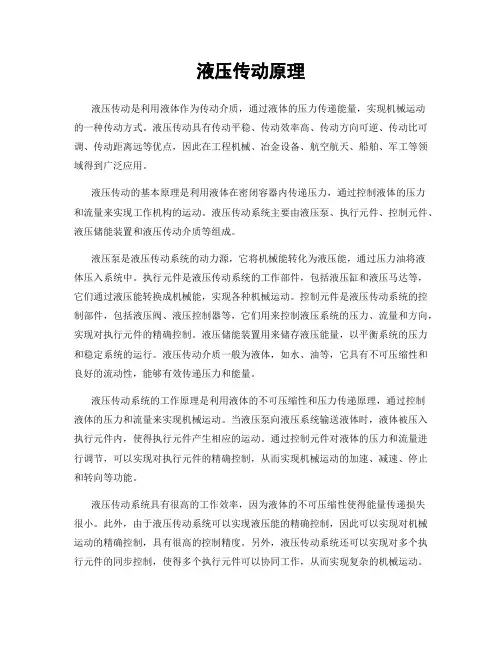

液压传动原理液压传动是利用液体作为传动介质,通过液体的压力传递能量,实现机械运动的一种传动方式。
液压传动具有传动平稳、传动效率高、传动方向可逆、传动比可调、传动距离远等优点,因此在工程机械、冶金设备、航空航天、船舶、军工等领域得到广泛应用。
液压传动的基本原理是利用液体在密闭容器内传递压力,通过控制液体的压力和流量来实现工作机构的运动。
液压传动系统主要由液压泵、执行元件、控制元件、液压储能装置和液压传动介质等组成。
液压泵是液压传动系统的动力源,它将机械能转化为液压能,通过压力油将液体压入系统中。
执行元件是液压传动系统的工作部件,包括液压缸和液压马达等,它们通过液压能转换成机械能,实现各种机械运动。
控制元件是液压传动系统的控制部件,包括液压阀、液压控制器等,它们用来控制液压系统的压力、流量和方向,实现对执行元件的精确控制。
液压储能装置用来储存液压能量,以平衡系统的压力和稳定系统的运行。
液压传动介质一般为液体,如水、油等,它具有不可压缩性和良好的流动性,能够有效传递压力和能量。
液压传动系统的工作原理是利用液体的不可压缩性和压力传递原理,通过控制液体的压力和流量来实现机械运动。
当液压泵向液压系统输送液体时,液体被压入执行元件内,使得执行元件产生相应的运动。
通过控制元件对液体的压力和流量进行调节,可以实现对执行元件的精确控制,从而实现机械运动的加速、减速、停止和转向等功能。
液压传动系统具有很高的工作效率,因为液体的不可压缩性使得能量传递损失很小。
此外,由于液压传动系统可以实现液压能的精确控制,因此可以实现对机械运动的精确控制,具有很高的控制精度。
另外,液压传动系统还可以实现对多个执行元件的同步控制,使得多个执行元件可以协同工作,从而实现复杂的机械运动。
总之,液压传动系统是一种高效、精密、灵活的机械传动方式,具有广泛的应用前景。
随着科学技术的不断发展,液压传动技术也在不断创新和完善,将进一步拓展其在各个领域的应用。

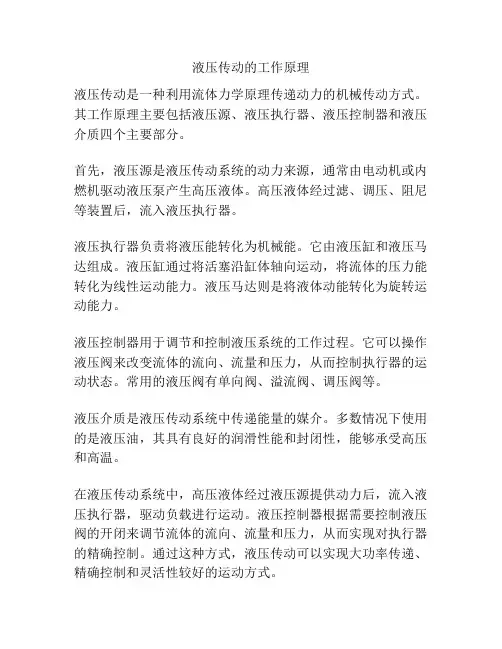

液压传动的工作原理
液压传动是一种利用流体力学原理传递动力的机械传动方式。
其工作原理主要包括液压源、液压执行器、液压控制器和液压介质四个主要部分。
首先,液压源是液压传动系统的动力来源,通常由电动机或内燃机驱动液压泵产生高压液体。
高压液体经过滤、调压、阻尼等装置后,流入液压执行器。
液压执行器负责将液压能转化为机械能。
它由液压缸和液压马达组成。
液压缸通过将活塞沿缸体轴向运动,将流体的压力能转化为线性运动能力。
液压马达则是将液体动能转化为旋转运动能力。
液压控制器用于调节和控制液压系统的工作过程。
它可以操作液压阀来改变流体的流向、流量和压力,从而控制执行器的运动状态。
常用的液压阀有单向阀、溢流阀、调压阀等。
液压介质是液压传动系统中传递能量的媒介。
多数情况下使用的是液压油,其具有良好的润滑性能和封闭性,能够承受高压和高温。
在液压传动系统中,高压液体经过液压源提供动力后,流入液压执行器,驱动负载进行运动。
液压控制器根据需要控制液压阀的开闭来调节流体的流向、流量和压力,从而实现对执行器的精确控制。
通过这种方式,液压传动可以实现大功率传递、精确控制和灵活性较好的运动方式。

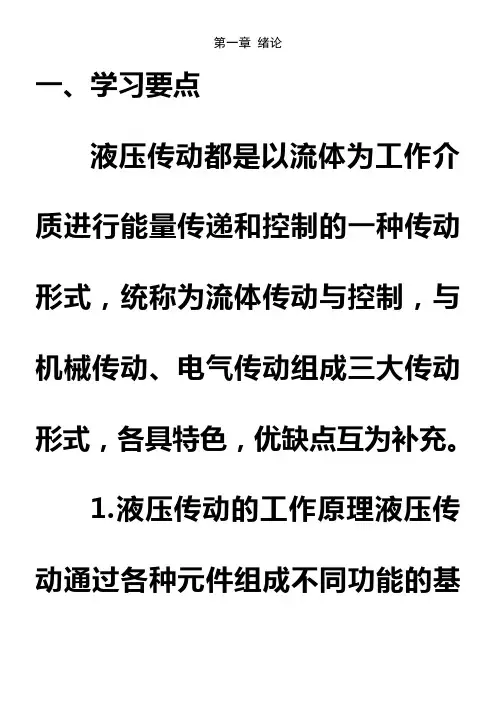

第一章1.液压传动的概念原理1.1.1概念液压传动是以密闭管道中受压液体为工作介质,进行能量转换,传递,分配,称之为液压技术,有称之为液压传动。
1.1.2工作原理1)帕斯卡原理即“施加于密封容器内平衡液体中的某一点的压力等值地传递到全部液体”因此有F1/A1=P1=P=P2=F2/A22)连续性原理如果不考虑液体的可压缩性,泄露和构件的变形,则挤压出的液体的体积等于推动上移的体积。
3)能量守恒定律略1.1.3液压系统的组成部分及作用若干液压元件和管路组成以完成一定动作的整体称液压系统。
(1)动力元件又称液压泵(2)执行元件见液压能转换成机械能的装置。
它是与液压泵作用相反的能量转换装置,是液压缸和液压马达的总称。
(3)控制元件液压系统中控制液体压力,流量和流动方向的元件总称为控制元件。
(4)辅助元件包括油箱管道管接头滤油器蓄能器加热器冷却器等。
(5)工作介质为液体通常是液压油。
1.2液压传动的主要特点及其应用1.2.1液压传动的主要优点(1)可实现大范围地无极调速,调速功能不受功率大小的限制(2)液压传动具有质量轻体积小惯性小响应快等特点。
(3)液压传动均匀平稳,负载变化时速度稳定。
(4)可实现过载自动保护。
(5)可根据设备要求与环境灵活安装,适应性强。
(6)以液压油为工作介质,具有良好的润滑条件。
(7)液压元件易于标准化、系列化、通用化,便于设计、制造和推广应用。
1.2.2液压传动的主要缺点(1)效率较低(2)泄露问题(3)对污染敏感(4)检修困难(5)对温度敏感(6)对元件加工的精确度要求高第二章工作介质2.1液压油的主要物理特性2.1.1密度和重度定义:密度(重度)的定义为单位体积液体的质量(重量)。
2.1.1黏性和黏度1)牛顿黏性定律——黏度表达式t=f/a=udu/daa——相对运动层面积f——相对运动层内内摩擦力t——液体内部切应力(单位面积上的内摩擦力)du/dy——速度梯度u——比例系数称动力黏度2)黏度的表示方法和单位(1)动力黏度上式中的u为油液种类和温度决定的比例系数,他表示液体黏性的内摩擦程度,称动力黏度或绝对黏度。
液压传动工作原理设备及维护概述液压传动是一种利用液体介质传递动力的传动方式。
它通过液压驱动装置将机械能转换为液压能,并通过液体在管路中传递压力和流量来实现力或运动传递。
液压传动广泛应用于工程机械、农机、船舶、航空航天等领域。
本文将介绍液压传动的工作原理、常见设备以及维护方法。
工作原理液压传动工作原理基于液体的不可压缩性。
液体在受力作用下,能够传递力和运动,并保持较稳定的压力和流量。
液压传动工作原理主要包括以下几个方面:流体力学原理液体在管路中传递压力和流量时,遵循流体力学原理。
根据帕斯卡定律,液压系统中的压力是均匀分布的,所以液体在传递中不会发生挤压、拉伸等变形现象。
液压驱动装置液压驱动装置将机械能转化为液压能。
常用的液压驱动装置有液压泵、液压缸和液压马达。
液压泵产生液压能,将液体从油箱中吸入,并将其压力提高后输出到液压系统中;液压缸通过液体的压力传递力量,实现工件的直线运动;液压马达通过液体的压力传递力量,实现工件的旋转运动。
控制元件液压传动系统中的控制元件可以控制液体的压力和流量。
常见的控制元件有先导阀、安全阀、溢流阀和方向阀等。
先导阀用于控制系统的启动、停止和方向转换;安全阀用于保护液压系统免受过载和压力过高的损坏;溢流阀用于调节系统的压力和流量,以保持系统的稳定工作;方向阀用于控制液压缸和液压马达的前进、后退和停止。
操作方式液压传动系统可以通过手动、自动和远程操作方式进行控制。
手动操作方式通过手动阀实现,操作简单方便;自动操作方式则通过电气或电子控制单元实现,可以实现复杂的自动化控制;远程操作方式通过遥控器或无线信号控制,适用于危险环境或无法直接操作的场所。
常见设备液压传动系统包括液压泵、液压缸、液压马达、液压阀等设备。
液压泵液压泵是液压传动系统的动力源,用于产生压力并推动液体通过管路的流动。
常见的液压泵有齿轮泵、柱塞泵和螺杆泵等。
齿轮泵结构简单,价格较低,适用于低压和中等流量的场合;柱塞泵具有高压、高流量的特点,广泛应用于工程机械领域;螺杆泵适用于高粘度液体的输送。
液压传动的基本工作原理
液压传动是通过液体传递动力和能量的一种机械传动方式。
其基本工作原理是利用液体的压缩性小、流动性好等特性,将压缩空气或液体压力转换为机械能,从而实现机械装置的运行,如液压缸、液压马达、液压泵等。
液压传动主要由液压油箱、液压泵、液压阀、液压缸、液压管路等组成。
液压油箱内储存压力油,液压泵产生压力,液压阀控制液体流动方向和流量,液压缸通过液体压力产生机械运动。
在液压传动中,液体压力通过液压油管路传递,液压阀控制液体的流向和流量,液压缸将液体的压力转化为机械能,从而驱动机械装置运行。
液压传动具有传动力矩大、传动效率高、可靠性高、噪音小等优点,广泛应用于各种机械设备中。
总之,液压传动的基本工作原理就是利用液体的压缩性小、流动性好等特性,将压缩空气或液体压力转换为机械能,从而实现机械装置的运行。
- 1 -。
液压传动原理
液压传动是利用液体作为传动介质的一种传动方式。
其基本原理是利用液体在封闭的管路中传递和传递压力,实现动力的传输和控制。
液压传动的基本组成包括液压泵、液压马达(或液压缸)、液压控制阀、油箱和管路等。
液压泵通过正反转运动,将液体从油箱抽入和压入液压系统,形成压力。
液压控制阀负责控制液体的流动和压力,从而实现各种运动要求。
液压马达或液压缸作为执行元件,将液压能转化为机械能,实现物体的运动或执行各种工作。
液压传动的工作原理是基于压力传递和力平衡原理的。
当液压泵施加压力并推动液体进入管路时,液体通过管路传递压力,到达液压马达(或液压缸)。
根据巴斯卡定律,液体传递的压力在密闭的液压系统中是均匀分布的。
液压马达(或液压缸)接收到液体的压力后,将其转化为相应的机械能,实现物体的运动或执行工作任务。
液压传动的优点有很多。
首先,液压传动可以传递很大的力和扭矩,适用于大功率传动和高负载工作。
其次,液压传动具有较高的传动效率和精确的控制性能,可以实现平稳、连续和精确的运动控制。
此外,液压传动还具有较大的自动化程度和灵活性,可以通过电气或电子装置进行远程控制和集中控制。
总的来说,液压传动是一种高效、可靠且灵活的传动方式,广
泛应用于工程机械、冶金、船舶、航空航天等领域,成为现代工业中不可或缺的重要技术。
液压传动的原理和作用教案液压传动是利用液体的不可压缩性和容积恒定的特性传递力量和运动的一种传动方式。
液压传动主要由液压泵、液压缸和油管路组成。
液压传动的原理:1. 液压泵将驱动源(如电机)提供的机械能转换为液体压力能,通过排泄阀进入液压缸。
2. 液压泵产生的液压力通过导管传递到液压缸中的活塞上,使活塞运动。
3. 液压缸的活塞通过连杆或其他机构将运动传递给被驱动部分,从而实现力量和运动的传递。
液压传动的作用:1. 增大力量:液压传动通过增大液体的压力,使得在较小的力输入下能产生较大的输出力。
2. 平衡:通过连杆或液压缸等机构,可以实现力的平衡,使得力的传递更加稳定。
3. 控制运动:液压传动可以通过控制液压缸的液体进出来控制运动的速度、方向和位置。
4. 调节力量:通过调节液压泵的输出压力或排量,可以实现力量的调节和控制。
教案内容:1. 简介液压传动的原理和作用。
2. 介绍液压传动的基本组成部分(液压泵、液压缸、油管路等)及其工作原理。
3. 液压传动的优点和应用范围。
4. 液压传动系统的示意图和工作过程。
5. 实物展示液压泵、液压缸等液压传动元件。
6. 进行液压传动实验,演示液压传动的原理和作用。
7. 学生思考和讨论液压传动的优缺点以及未来应用的发展方向。
教案效果评估:1. 学生准确理解液压传动的原理和作用。
2. 学生能够识别液压传动系统的基本组成部分。
3. 学生能够分析液压传动系统的工作过程和特点。
4. 学生能够通过实验演示液压传动的工作原理和作用。
5. 学生能够思考和讨论液压传动的优缺点及其未来发展方向。
6. 教师可以通过学生的参与度、回答问题的准确性和实验演示的效果来评估教案的效果。
液压传动工作的原理是啥
液压传动工作的原理是利用液体在封闭管路中传递力和能量的原理。
液压传动系统由液压能源、液压执行元件和控制装置等组成。
液压传动系统的工作原理如下:
1. 液体由液压能源(如液压泵)产生,通过液压管路输送到液压执行元件(如液压缸、液压马达)。
2. 当液体从液压泵进入液压系统时,会产生一定的压力,形成压力能。
液压泵会不断施加压力,使得液体在系统中形成一定的压力差。
3. 液体通过液压管路传递,在液压执行元件的作用下,将液体的压力转化为机械能,从而实现力的传递和执行工作。
例如,液压马达可以将液体的压力转化为旋转力,驱动机械设备实现转动。
4. 控制装置对液压系统进行控制和调节,调整液体的压力和流量,从而控制液压执行元件的动作。
例如,通过操纵液压阀,可以控制液压缸的伸缩和停止。
液压传动系统的优点包括传递力矩大、速度和力矩可调、传递效率高、反应灵敏、操作简便等。
它广泛应用于各种机械和工业设备中,如工程机械、航空航天器、汽车、冶金设备等。
液压传动的两个基本原理
液压传动是一种利用液体作为传动介质进行动力传递的传动方式。
液压传动以其高效、简便、精密的特点,在工业制造、机械装备、航空航天、军事装备等领域得到广泛应用。
液压传动的两个基本原理如下:
1. 压力传递原理:液体在封闭管路中传递时,由于液体是不可压缩的,因此在管路中加压,液体将压力传递到管路的任意一处。
在液压传动系统中,通过调整管路中的压力大小和方向,可以实现机械设备的起动、停止、加速、减速、正反转等运动。
2. 气压平衡原理:液压元件中的液压缸、液压马达等都是通过调节液压油的进出来实现运动的。
在液压元件中,为了防止液压缸等部件受到压力过大导致破坏,通常采用气压平衡原理,即在液压元件中设置缓冲室,使其与外界通气,当压力过大时,气体会自动进入缓冲室,使压力得到平衡,从而保护液压元件。
液压传动的两个基本原理是液压技术的重要基础,掌握这些原理有助于更好地理解液压传动的工作原理,从而更好地应用液压技术。
- 1 -。
概述
叉车液压系统原理图
液压由于其传动力量大,易于传递及配置,在工业、民用行业应用广泛。
液压系统的执行元件液压缸和液压马达的作用是将液体的压力能转换为机械能,而获得需要的直线往复运动或回转运动。
在各部件制造中,对密封性、耐久性有很高的技术要求,目前在液压部件制造中已广泛采用——滚压工艺,很好的解决了圆度、粗糙度的问题。
特别是液压缸制造中广泛应用。
液压的定义及组成
一个完整的液压系统由五个部分组成,即动力元件、执行元件、控制元件、辅助元件和液压油。
动力元件的作用是将原动机的机械能转换成液体的压力能,指液压系统中的油泵,它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。
执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能,驱动负载作直线往复运动或回转运动。
控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。
根据控制功能的不同,液压阀可分为压力控制阀、流量控制阀和方向控制阀。
压力控制阀又分为溢流阀(安全阀)、减压阀、顺序阀、压力继电器等;流量控制阀包括节流阀、调整阀、分流集流阀等;方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。
根据控制方式不同,液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
辅助元件包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。
液压油是液压系统中传递能量的工作介质,有各种矿物油、乳化液和合成型液压油等几大类。
液压软管、高压球阀、意图奇的快速接头、卡套式管接头、焊接式管接头、高压软管。
它是由两个大小不同的液缸组成的,在液缸里充满水或油。
充水的叫“水压机”;充油的称“油压机”。
两个液缸里各有一个可以滑动的活塞,如果在小活塞上加一定值的压力,根据帕斯卡定律,小活塞将这一压力通过液体的压力传递给大活塞,将大活塞顶上去。
设小活塞的横截面积是S1,加在小活塞上的向下的压力是F1。
于是,小活塞对液体的压强为P=F1/SI,能够大小不变地被液体向各个方向传递”。
大活塞所受到的压强必然也等于P。
若大活塞的横截面积是S2,压强P在大活塞上所产生的向上的压力F2=PxS2,截面积是小活塞横截面积的倍数。
从上式知,在小活塞上加一较小的力,则在大活塞上会得到很大
5、一般采用矿物油作为工作介质,相对运动面可自行润滑,使用寿命长。
6、很容易实现直线运动。
7、很容易实现机器的自动化,当采用电液联合控制后,不仅可实现更高程度的自动控制过程,而且可以实现遥控。
液压的缺点
1、由于流体流动的阻力和泄露较大,所以效率较低。
如果处理不当,泄露不仅污染场地,而且还可能引起火灾和爆炸事故。
2、由于工作性能易受到温度变化的影响,因此不宜在很高或很低的温度条件下工作。
3、液压元件的制造精度要求较高,因而价格较贵。
4、由于液体介质的泄露及可压缩性影响,不能得到严格的传动比。
5、液压传动出故障时不易找出原因;使用和维修要求有较高的技术水平。
液压系统的三大顽疾
1、发热由于传力介质(液压油)在流动过程中存在各部位流速的不同,导致液体内部存在一定的内摩擦,同时液体和管路内壁之间也存在摩擦,这些都是导致液压油温度升高的原因。
温度升高将导致内外泄漏增大,降低其机械效率。
同时由于较高的温度,液压油会发生膨胀,导致压缩性增大,使控制动作无法很好的传递。
解决办法:发热是液压系统的固有特征,无法根除只能尽量减轻。
使用质量好的液压油、液压管路的布置中应尽量避免弯头的出现、使用高质量的管路以及管接头、液压阀等。
2、振动液压系统的振动也是其痼疾之一。
由于液压油在管路中的高速流动而产生的冲击以及控制阀打开关闭过程中产生的冲击都是系统发生振动的原因。
强的振动会导致系统控制动作发生错误,也会使系统中一些较为精密的仪器发生错误,导致系统故障。
解决办法:液压管路应尽量固定,避免出现急弯。
避免频繁改变液流方向,无法避免时应做好减振措施。
整个液压系统应有良好的减振措施,同时还要避免外来振源对系统的影响。
3、泄漏液压系统的泄漏分为内泄漏和外泄漏。
内泄漏指泄漏过程发生在系统内部,例如液压缸活塞两边的泄漏、控制阀阀芯与阀体之间的泄漏等。
内泄漏虽然不会产生液压油的损失,但是由于发生泄漏,既定的控制动作可能会受到影响,直至引起系统故障。
外泄漏是指发生在系统和外部环境之间的泄漏。
液压油直接泄漏到环境中,除了会影响系统的工作环境外,还会导致系统压力不够引发故障。
泄漏到环境中的液压油还有发生火灾的危险。
解决办法:采用质量较好的密封件,提高设备的加工精度。
液压马达的工作原理
1、叶片式液压马达
由于压力油作用,受力不平衡使转子产生转矩。
叶片式液压马达的输出转矩与液压马达的排量和液压马达进出油口之间的压力差有关,其转速由输入液压马达的流量大小来决定。
由于液压马达一般都要求能正反转,所以叶片式液压马达的叶片要径向放置。
为了使叶片根部始终通有压力油,在回、压油腔通人叶片根部的通路上应设置单向阀,为了确保叶片式液压马达在压力油通人后能正常启动,必须使叶片顶部和定子内表面紧密接触,以保证良好的密封,因此在叶片根部应设置预紧弹簧。
叶片式液压马达体积小,转动惯量小,动作灵敏,可适用于换向频率较高的场合,但泄漏量较大,低速工作时不稳定。
因此叶片式液压马达一般用于转速高、转矩小和动作要求灵敏的场合。
2、径向柱塞式液压马达
径向柱塞式液压马达工作原理,当压力油经固定的配油轴4的窗口进入缸体内柱塞的底部时,柱塞向外伸出,紧紧顶住定子的内壁,由于定子与缸体存在一偏心距。
在柱塞与定子接触处,定子对柱塞的反作用力为。
力可分解为和两个分力。
当作用在柱塞底部的油液压力为p,柱塞直径为d,力和之间的夹角为 X时,力对缸体产生一转矩,使缸体旋转。
缸体再通过端面连接的传动轴向外输出转矩和转速。
以上分析的一个柱塞产生转矩的情况,由于在压油区作用有好几个柱塞,在这些柱塞上所产生的转矩都使缸体旋转,并输出转矩。
径向柱塞液压马达多用于低速大转矩的情况下。
3轴向柱塞马达
轴向柱塞泵除阀式配流外,其它形式原则上都可以作为液压马达用,即轴向柱塞泵和轴向柱塞马达是可逆的。
轴向柱塞马达的工作原理为,配油盘和斜盘固定不动,马达轴与缸体相连接一起旋转。
当压力油经配油盘的窗口进入缸体的柱塞孔时,柱塞在压力油作用下外伸,紧贴斜盘斜盘对柱塞产生一个法向反力p,此力可分解为轴向分力及和垂直分力Q。
Q与柱塞上液压力相平衡,而Q则使柱塞对缸体中心产生一个转矩,带动马达轴逆时针方向旋转。
轴向柱塞马达产生的瞬时总转矩是脉动的。
若改变马达压力油输入方向,则马达轴按顺时针方向旋转。
斜盘倾角a的改变、即排量的变化,不仅影响马达的转矩,而且影响它的转速和转向。
斜盘倾角越大,产生转矩越大,转速越低。
4、齿轮液压马达
齿轮马达在结构上为了适应正反转要求,进出油口相等、具有对称性、有单独外泄油口将轴承部分的泄漏油引出壳体外;为了减少启动摩擦力矩,采用滚动轴承;为了减少转矩脉动齿轮液压马达的齿数比泵的齿数要多。
齿轮液压马达由干密封性差,容租效率较低,输入油压力不能过高,不能产生较大转矩。
并且瞬间转速和转矩随着啮合点的位置变化而变化,因此齿轮液压马达仅适合于高速小转矩的场合。
一般用干工程机械、农业机械以及对转矩均匀性要求不高的机械设备上。
