机电实训报告总结

南京工业职业技术学院 产品设计与制造实训报告

1

产品设计与制造

实训项目技术报告

（

班 级 机电1031

姓 名 姚 杰

学 号 **********

小 组 第 3 组

指导老师 张沈宏、郑晨升

南京工业职业技术学院

机械工程学院 （机 电 一 体 化 专 业 ） 南京工业职业技术学院 产品设计与制造实训报告

目 录

第1章 绪论 ……………………………………………………………………1

1.1 齿轮油泵的用途及应用 …………… ……………………………………1

1.2 齿轮油泵的工作原理 ………………………………………………………2

1.3 齿轮油泵的特点 …………… ……………………………………………3

第2章 总体方案设计 ………………………………………………………4

2.1 齿轮油泵的装配关系分析 … ……………………………………………4

2.2 齿轮油泵的零件种类分析 ………………………………………………5

2.3 油泵的装配示意图 …………………………………………………………6

第3章 齿轮泵的零件及装配图的设计 ………………………………7

3.1 齿轮油泵装配图……………………………………………………7

3.2 泵体…………………………………………………………………8

3.3 齿轮轴………………………………………………………………9

3.4泵盖…………………………………………………………………10

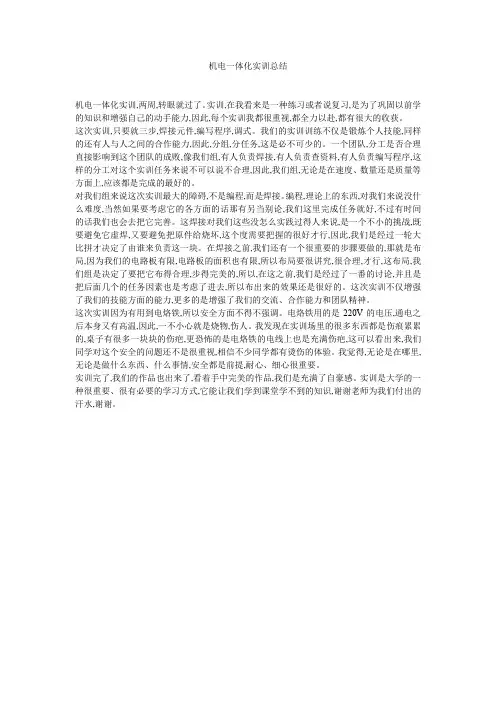

机电一体化实训总结

机电一体化实训,两周,转眼就过了。实训,在我看来是一种练习或者说复习,是为了巩固以前学的知识和增强自己的动手能力,因此,每个实训我都很重视,都全力以赴,都有很大的收获。

这次实训,只要就三步,焊接元件,编写程序,调式。我们的实训训练不仅是锻炼个人技能,同样的还有人与人之间的合作能力,因此,分组,分任务,这是必不可少的。一个团队,分工是否合理直接影响到这个团队的成败,像我们组,有人负责焊接,有人负责查资料,有人负责编写程序,这样的分工对这个实训任务来说不可以说不合理,因此,我们组,无论是在速度、数量还是质量等方面上,应该都是完成的最好的。

对我们组来说这次实训最大的障碍,不是编程,而是焊接。编程,理论上的东西,对我们来说没什么难度,当然如果要考虑它的各方面的话那有另当别论,我们这里完成任务就好,不过有时间的话我们也会去把它完善。这焊接对我们这些没怎么实践过得人来说,是一个不小的挑战,既要避免它虚焊,又要避免把原件给烧坏,这个度需要把握的很好才行,因此,我们是经过一轮大比拼才决定了由谁来负责这一块。在焊接之前,我们还有一个很重要的步骤要做的,那就是布局,因为我们的电路板有限,电路板的面积也有限,所以布局要很讲究,很合理,才行,这布局,我们组是决定了要把它布得合理,步得完美的,所以,在这之前,我们是经过了一番的讨论,并且是把后面几个的任务因素也是考虑了进去,所以布出来的效果还是很好的。这次实训不仅增强了我们的技能方面的能力,更多的是增强了我们的交流、合作能力和团队精神。

这次实训因为有用到电烙铁,所以安全方面不得不强调。电烙铁用的是220V的电压,通电之后本身又有高温,因此,一不小心就是烧物,伤人。我发现在实训场里的很多东西都是伤痕累累的,桌子有很多一块块的伤疤,更恐怖的是电烙铁的电线上也是充满伤疤,这可以看出来,我们同学对这个安全的问题还不是很重视,相信不少同学都有烫伤的体验。我觉得,无论是在哪里,无论是做什么东西、什么事情,安全都是前提,耐心、细心很重要。

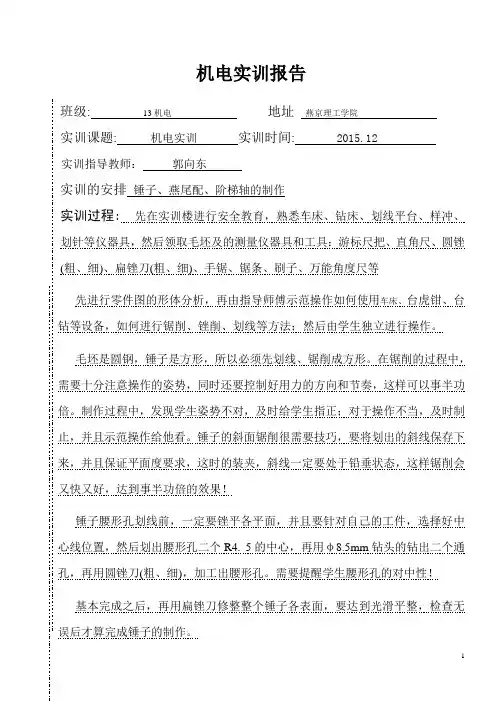

1 机电实训报告

班级: 13机电 地址 燕京理工学院

实训课题: 机电实训 实训时间: 2015.12

实训指导教师： 郭向东

实训的安排 锤子、燕尾配、阶梯轴的制作

实训过程: 先在实训楼进行安全教育，熟悉车床、钻床、划线平台、样冲、划针等仪器具，然后领取毛坯及的测量仪器具和工具：游标尺把、直角尺、圆锉(粗、细)、扁锉刀(粗、细)、手锯、锯条、刷子、万能角度尺等

先进行零件图的形体分析，再由指导师傅示范操作如何使用车床、台虎钳、台钻等设备，如何进行锯削、锉削、划线等方法；然后由学生独立进行操作。

毛坯是圆钢，锤子是方形，所以必须先划线、锯削成方形。在锯削的过程中，需要十分注意操作的姿势，同时还要控制好用力的方向和节奏，这样可以事半功倍。制作过程中，发现学生姿势不对，及时给学生指正；对于操作不当，及时制止，并且示范操作给他看。锤子的斜面锯削很需要技巧，要将划出的斜线保存下来，并且保证平面度要求，这时的装夹，斜线一定要处于铅垂状态，这样锯削会又快又好，达到事半功倍的效果！

锤子腰形孔划线前，一定要锉平各平面，并且要针对自己的工件，选择好中心线位置，然后划出腰形孔二个R4. 5的中心，再用φ8.5mm钻头的钻出二个通孔，再用圆锉刀(粗、细)，加工出腰形孔。需要提醒学生腰形孔的对中性！

基本完成之后，再用扁锉刀修整整个锤子各表面，要达到光滑平整，检查无误后才算完成锤子的制作。

2 在燕尾配的制作过程当中，首先要认真分析图纸，再拿长形的钢板划线下料，要注意划线的时候要留足加工余量，装夹用钢锯锯下两块毛坯料。再锯平面，保证平面的平面度和垂直度。四周平面加工好以后在划线台上面划线，打中心孔眼，为下一步钻削做准备。钻削的过程当中要注意划线的尺寸，一定要留好加工余量，并且台钻的工作中要符合其操作规则和注意安全。沿着划线钻削出一排孔，并且錾削掉多余的毛料，上工作台锉削。锉削的过程当中要注意尺寸和两块的配对，按尺寸要求达到配对要求。

中央广播电视大学

综合实训（机电方向）实训报告

班级：

姓名：

学号：

日期：

模拟生产线实习

一．实训目的：

综合实训是机电专业的一门综合实践课，以《机械设计基础》、《电工电子技术》、《数控机床电器控制》等课程为理论基础。以《可编程控制器应用》、《单片机技术》、《传感器技术》、《液压与气动技术》和《机电一体化系统》等课程及相应的实践环节为专业基础，通过综合应用所学知识和技能来进行一次上岗前模拟，使学生真正成为具有机电一体化技术基础理论和专业知识，能从事机电一体化设备管理、技术应用、营销和技术服务等一线岗位工作的高素质高技能人才。通过实际操作，使得学生能够熟悉机电一体化系统的基本构成，了解机电一体化相关技术，具有分析生产系统中各机械部分的工作原理及功能、机械结构和传动方式，绘制工作原理图、主要部件图及其装配图，并在此基础上加以改进的能力。

能够对模块生产系统的气压传动过程，熟悉气压传动的基本元件和回路进行一定的分析，学会绘制各工作站气压传动回路工作原理图，在理论分析的基础上能正确的选择各组成元件。掌握测试、分析生产系统的电气控制电路的方法。学会运用可编程序控制器编程软件，核对各站控制程序及控制端口并分析现运行设备的设计编程原理，论述控制过程。最终能够运用PLC编程软件，设计新的控制方式，编制新的控制程序并能实现机构的合理运动。

二、实训要求:

通过本实训环节的锻炼，学生应该要达到的基本要求分别是：理解，对与本教学环节相关的基本概念、基本方法达到理解程度；运用，对本实训环节所涉及的相关基础知识、基本理论要能够运用，理论联系实际，提高分析问题和解决问题的能力；具体内容方面，由于综合实训是一个包含有机械、电气以及控制等多个方面的综合训练项目，是运动控制、逻辑控制、检测技术等方面的综合训练，随着实训项目的不断深入，在实训项目的不同阶段都有各自不同的要求，如绘制机械部分的工作原理图、主要部件图及其装配图；绘制各工作站气压传动回路工作原理图，正确选择各组成元件，了解各种传感器的基本结构、工作原理、特性及应用；绘制电路控制原理图和电气控制原理框图；运用可编程序控制器编程软件，设计新的控制方式，编制新的控制程序并能实现机构的合理运动，等等。
