贴片电感质量检验规范

好好学习社区

更多优惠资料下载： 德信诚培训网 贴片LED质量检验规范

（ISO9001-2015）

1.0目的：

确定检验作业条件，确定抽样水准，明确检验方法，建立判定标准，以确保产品品质。

2.0.适用范围：

本检验规范适用于我司贴片LED检验作业。

3.0权责单位：

本检验规范由品质部制定，管理者代表核准后发行; 所制定之规格，如有修改时，须经原制定单位同意后修改之

4.0应用文件：

国家标准GB/T2828.1-2003一般检查水平II）、工程图纸、工程样板。

5.0检验标准:

5.1.1国家标准GB/T2828.1-2003一般检查水平II，正常检验、单次抽样计划，AQL订定为 CRI=0 、MAJ=0.65、MIN=1.5

5.1.2相关抽样标准或判定标准，可视品质状况或客户要求等做修正。

6.0定义

6.1缺点分类：

6.1.1.严重缺陷（CRI）：可能对机器或装备的操作者造成伤害；潜在危险性的效应，会导致与安全有关的失效或不符合政府法规；影响机械或电气性能，产

品在组装后或在客户使用时会发生重大品质事件的。

6.1.2主要缺陷（MAJ）：性能不能达到预期的目标，但不至于引起危险或不安 好好学习社区

更多优惠资料下载： 德信诚培训网 全现象；导致最终影响产品使用性能和装配；客户很难接受或存在客户抱怨风险的产品。

6.1.3 .次要缺陷（MIN）：不满足规定的要求但不会影响产品使用功能的；客户不易发现，发现后通过沟通能使客户接受的。

7.0 检验细则

检验项目 使用

工具 检验方法及内容 接受标准 缺陷类别

CR MA MI

包装检查 目视 外包装来料的型号、标识、规格 与到货验收单的要求一致 √

目视 LED灯的包装方式、放置方向以及标识方式 LED灯的包装方式、放置方向以及标识方式必需与要求相符 √

目视 是否有按要求贴ROHS标贴 检查外包装及内包装是否有按要求贴ROHS标贴 √

第 1 页 共 1 页

作 业 指 导 书

进货检验规范（贴片电容） 编 号

第 2 版 第 0 次修改

生效日期

1 目的及适用范围

本检验规范的目的是保证本公司所购贴片电容的质量符合要求。

本检验规范适用于XXX有限公司无特殊要求的贴片电容。

2 参照文件：

本作业规范参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规范》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技术、设计

参数资料及GB282和GB2829抽样检验标准。

3 规范内容：

3.1 测试工量具及仪表：LCR电桥（401A）或不低于本仪表精度的其它仪表，游标卡尺，

恒温铬铁，浓度不低于95%的酒精

3.2 缺陷分类及定义：

A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。

B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。

C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。

3.3 判定依据：抽样检验依GB2828标准，取特殊检验水平S-3；AQL ： A类缺陷为0，B类缺陷为0.4，C类缺陷为1.0 。标有◆号的检验项目抽样检验依GB2829标准，规定RQL

为30，DL为III， 抽样方案为：n = 6 ， Ac = 0 ， Re = 1 。

3.4 检验项目、标准、缺陷分类一览表

缺 陷 分 类

序号 检验项目 验收标准 验收方法及工具 A B C

1 阻值与偏差 实际阻值应在误差范围内 LCR电桥 √

2 标识 标识完备、准确、无错误 目测 √

3 标识附着力 标识清晰，用浸酒精的棉球擦拭三次后无变化 酒精棉球 √

4 外观检查 无变形、无破损、无污迹,引线无氧化现象 目测 √

5 尺寸及封装 符合设计要求 游标卡尺 √

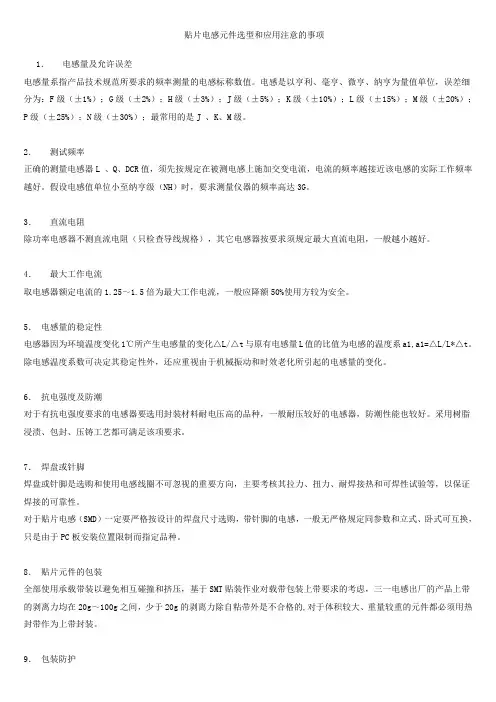

贴片电感元件选型和应用注意的事项

1． 电感量及允许误差

电感量系指产品技术规范所要求的频率测量的电感标称数值。电感是以亨利、毫亨、微亨、纳亨为量值单位，误差细分为：F级（±1%）；G级（±2%）；H级（±3%）；J级（±5%）；K级（±10%）；L级（±15%）；M级（±20%）；P级（±25%）；N级（±30%）；最常用的是J 、K、M级。

2． 测试频率

正确的测量电感器L 、Q、DCR值，须先按规定在被测电感上施加交变电流，电流的频率越接近该电感的实际工作频率越好。假设电感值单位小至纳亨级（NH）时，要求测量仪器的频率高达3G。

3． 直流电阻

除功率电感器不测直流电阻（只检查导线规格），其它电感器按要求须规定最大直流电阻，一般越小越好。

4． 最大工作电流

取电感器额定电流的1.25～1.5倍为最大工作电流，一般应降额50%使用方较为安全。

5． 电感量的稳定性

电感器因为环境温度变化1℃所产生电感量的变化△L/△t与原有电感量L值的比值为电感的温度系a1,a1=△L/L*△t。除电感温度系数可决定其稳定性外，还应重视由于机械振动和时效老化所引起的电感量的变化。

6． 抗电强度及防潮

对于有抗电强度要求的电感器要选用封装材料耐电压高的品种，一般耐压较好的电感器，防潮性能也较好。采用树脂浸渍、包封、压铸工艺都可满足该项要求。

7． 焊盘或针脚

焊盘或针脚是选购和使用电感线圈不可忽视的重要方向，主要考核其拉力、扭力、耐焊接热和可焊性试验等，以保证焊接的可靠性。

对于贴片电感（SMD）一定要严格按设计的焊盘尺寸选购，带针脚的电感，一般无严格规定同参数和立式、卧式可互换，只是由于PC板安装位置限制而指定品种。

8． 贴片元件的包装

全部使用承载带装以避免相互碰撞和挤压，基于SMT贴装作业对载带包装上带要求的考虑，三一电感出厂的产品上带的剥离力均在20g～100g之间，少于20g的剥离力除自粘带外是不合格的,对于体积较大、重量较重的元件都必须用热封带作为上带封装。

贴片电阻进货检验规范

1. 贴片电阻的基本知识

贴片电阻是一种常用的被动电子元器件，通常用于电路中控制电流和阻抗匹配等作用。贴片电阻外形小巧，安装方便，广泛用于通信、计算机、消费电子等领域。贴片电阻的主要参数包括额定阻值、额定功率、尺寸、公差等。

2. 贴片电阻进货检验范围

贴片电阻进货检验应包括以下方面：

2.1 尺寸

检查贴片电阻的尺寸应符合规定的要求，包括尺寸公差、形状和电极的位置等方面。检查贴片电阻的尺寸主要靠外观检验和量具测量两种方法。

2.2 外观

检查贴片电阻的外观缺陷，如表面颜色是否均匀、没有损伤或氧化腐蚀等问题。

2.3 额定阻值

检查贴片电阻的额定阻值是否符合要求。测量贴片电阻的额定阻值可使用万用表或其他合适的仪器。

2.4 公差

检查贴片电阻的公差是否符合要求。贴片电阻的公差应根据具体产品的技术要求进行检验，公差的值可以从产品标识、技术资料或其他相关文献中获得。

2.5 温度系数

对于一些特殊应用，如高精度电压和电流测量，温度系数是一个重要指标。检查贴片电阻的温度系数可以使用相关的测试设备。 3. 贴片电阻进货检验方法

3.1 外观检验

对于贴片电阻的外观问题，可以通过人工目测来判断贴片电阻有没有表面缺陷，如色差、刮花等。同时在检查贴片电阻的过程中慢慢转动贴片电阻，观察有无凸起、凹陷、裂纹等问题。

3.2 零散抽样

零散抽样是一种常用的贴片电阻进货检验方法。在进行零散抽样的过程中，应注意选取的样本数量应符合GB/T2828.1的相关规定。

3.3 参数检测

对于贴片电阻的额定阻值、公差等参数，应使用测试仪器进行量测和比对。通常使用万用表或LCR测试仪等设备进行测试。

4. 贴片电阻采购后的质量控制

对于已经采购的贴片电阻，应该根据质量管控的要求进行进一步的检验。包括检查贴片电阻的包装是否完整、产品标识是否正确等。此外，在贴片电阻的使用过程中，应该也时常进行检查和测试，以确保电阻的性能符合要求。
