开关检修流程

检修开关流程

开关检修的流程如下：

1. 关闭电源或气源：在开始检修之前，需要确保设备已经停用，并切断电源和气源，以避免发生意外。

2. 外壳清理和检查：清理外壳，检查是否有变形、开焊、锈蚀等情况。

3. 拆卸相关部件：根据需要，旋开闭锁，打开箱体，将各插头拔出，将本体抽出，卸下隔离开关，打开外壳，打开接线腔，拆除开关进出线嘴。

4. 检查和测试：通过看、闻、问、量等方式进行详细的检查和测试。例如，检查保险丝是否熔断，电源内部是否有元器件损坏或PCB板上是否有烧焦处；闻开关电源内部是否有烧焦的糊味，检查是否有元器件被烧焦；询问工作人员有关电源损坏故障的经过，是否存在不当操作；使用万用表对高压电容两端的电压进行测量，检查AC电线源两端正反向的电阻以及电容器充电情况，测量每组输出端的对地电阻等。

5. 更换损坏部件：如果发现有损坏的部件，需要及时进行更换。

6. 测试和验证：完成更换后，需要重新接通电源，并进行测试和验证，确保开关能够正常工作。

7. 整理和记录：在检修完成后，需要整理工具和记录检修过程，以便于后续的维护和管理。

以上是一般性的开关检修流程，具体流程可能会因设备型号、使用环境和检修要求而有所不同。建议在检修时参照相关的技术手册和操作规程，以确保安全和检修质量。

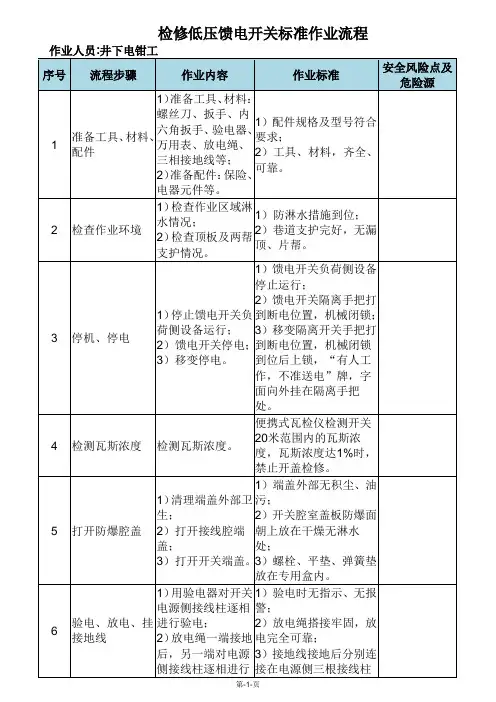

第-1-页 检修低压馈电开关标准作业流程

作业人员:井下电钳工

序号 流程步骤 作业内容 作业标准 安全风险点及危险源

1 准备工具、材料、配件 1）准备工具、材料：螺丝刀、扳手、内六角扳手、验电器、万用表、放电绳、三相接地线等；

2）准备配件：保险、电器元件等。 1）配件规格及型号符合要求；

2）工具、材料，齐全、可靠。

2 检查作业环境 1）检查作业区域淋水情况；

2）检查顶板及两帮支护情况。 1）防淋水措施到位；

2）巷道支护完好，无漏顶、片帮。

3 停机、停电 1）停止馈电开关负荷侧设备运行；

2）馈电开关停电；

3）移变停电。 1）馈电开关负荷侧设备停止运行；

2）馈电开关隔离手把打到断电位置，机械闭锁；

3）移变隔离开关手把打到断电位置，机械闭锁到位后上锁，“有人工作，不准送电”牌，字面向外挂在隔离手把处。

4 检测瓦斯浓度 检测瓦斯浓度。 便携式瓦检仪检测开关20米范围内的瓦斯浓度，瓦斯浓度达1%时，禁止开盖检修。

5 打开防爆腔盖 1）清理端盖外部卫生；

2）打开接线腔端盖；

3）打开开关端盖。 1）端盖外部无积尘、油污；

2）开关腔室盖板防爆面朝上放在干燥无淋水处；

3）螺栓、平垫、弹簧垫放在专用盒内。

6 验电、放电、挂接地线 1）用验电器对开关电源侧接线柱逐相进行验电；

2）放电绳一端接地后，另一端对电源侧接线柱逐相进行1）验电时无指示、无报警；

2）放电绳搭接牢固，放电完全可靠；

3）接地线接地后分别连接在电源侧三根接线柱

第-2-页 放电；

3）挂接地线。 上，牢固可靠。

7 检查开关 1）检查防爆性能；

2）检查结构件；

3）检查电器元件；

4）检查开关内腔；

5）检查外观完好；

6）检查接地装置。 1）符合电气设备完好要求；

2）结构件紧固可靠；

3）保险管无松动、整定值与整定卡一致、电气元件无过热痕迹；

4）无冷凝水，干燥剂无变色；

高压开关柜送电、停电（检修）操作规程

一、KYN28A-12高压开关柜“五防”联锁操作要求：

1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。

2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。

4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。

5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。

注：KYN28A-12高压开关柜在正常运行时，应闭门操作。

（一）、送电操作程序：

1.通过转运车将断路器手车（或PT手车）推到柜前，把转运车升到合适位置，将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平

稳推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。当确认已将手车与柜体锁定好之后，解除转运车与柜体的锁定，将转运车推开。

2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；

3.关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄（逆时针转90°）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并观察电源电压属于正常范围后，关闭仪表室门。

5.用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确。

6.将手车推进摇把插入手车中面板上操作孔内，顺时针转动将手车推入开关柜工作位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把。

馈电开关检修标准化作业流程

馈电开关检修标准化作业流程如下：

1. 停电：在检修前，需要先将馈电开关所在的电路切断电源，确保安全。

2. 清洁：清理馈电开关周围的环境，保证工作现场整洁。

3. 准备工具：准备相关的检修工具、仪器和耗材等。

4. 验电：使用验电器进行验电，确认设备是否带电。

5. 放电：如果设备带电，需要将设备中的剩余电荷进行放电，以确保检修安全。

6. 断开电源：使用合适的工具将馈电开关的电源断开。

7. 检查设备：检查馈电开关的外观、紧固件、触点等部分，确认是否有异常。

8. 更换损坏件：如果发现有损坏的部件，需要及时进行更换。

9. 测试功能：重新给馈电开关加电，测试其功能是否正常。

10. 清理现场：在检修完成后，需要清理工作现场，确保整洁。

11. 记录检修记录：将本次检修的详细情况记录下来，包括检修时间、检修人员、发现的问题、更换的部件等。

12. 验收：在完成检修后，需要进行验收，确保馈电开关的功能正常。

13. 恢复供电：确认馈电开关正常后，可以恢复供电。

以上流程仅供参考，实际操作中可能需要根据具体情况进行调整。同时，为了确保检修安全和质量，需要使用合适的工具和设备，并严格遵守相关安全操作规程和技术规范。
