电机故障诊断系统的设计与实现

  • 格式：docx
  • 大小：37.49 KB
  • 文档页数：2

电机故障诊断系统的设计与实现

电机作为工业生产中的重要设备，其性能的稳定性非常重要。然而，由于使用时间的延长，电机故障的发生是不可避免的。电机故障一般包括电机的开路、短路、接线不良、绝缘老化和轴承损坏等。而传统的故障检测方法往往需要耗费大量的人力、物力和时间，对于想要高效快捷地进行维护的企业来说，显然不够实用。

因此，设计一种可靠快捷的电机故障诊断系统是非常有必要的。其实，现在市面上已经有很多电机故障诊断系统，并且部分产品还已经应用于电机生产厂家的实际生产中。但是，要想设计一种真正优秀的电机故障诊断系统，还需要考虑到一些关键要素。

一、电机故障诊断系统的设计基础

一个好的电机故障诊断系统需要一个优秀的设计基础。设计基础包括大量的电机实验数据、理论模型以及模型的验证方法。设计基础的好坏直接影响到电机故障诊断系统的性能。设计基础好的电机故障诊断系统，可以更加准确地定位电机故障，从而提高设备的效率。而设计基础差的电机故障诊断系统，容易造成误诊，进而导致电机更加耗损。

二、电机故障诊断系统的算法设计

电机故障诊断系统中，算法设计是核心。其目的是为了实现对电机故障的快速、准确和无损检测。常见的电机故障诊断算法包括时域分析、频域分析和小波分析等。时域分析利用电机的电压、电流、功率等的时间波形进行分析；频域分析则是通过快速傅里叶变换等方法进行分析；小波分析是一种时域和频域相结合的方法。

三、电机故障诊断系统的硬件实现 电机故障诊断系统的硬件部分需要选择高素质的传感器、数据采集卡、运算器等设备。传感器是获取电机实时信息的重要设备，数据采集卡是将采样的信号进行数字化的关键设备，运算器则是在硬件实现中实现算法的重要部分。

四、电机故障诊断系统的数据处理

电机故障诊断系统还需要进行大量的数据处理。为了提高系统的运行速率，首先需要将数据进行预处理。比如说，进行频域分析前，可以将数据进行低通滤波、归一化等操作。在数据处理时，还需要进行特征信息提取，比如峰值电流等。提取特征信息后，可以先进行异常检测，再进行故障诊断检测，最后进行分类。

五、电机故障诊断系统的实现

电机故障诊断系统需要进行实现。实现的过程往往牵涉到电路设计、可行性研究、软件程序设计、测试等多个环节。在实现时，需要将硬件部分和软件部分互相配合，确保整个系统的正常运行。

总之，电机故障诊断系统的设计与实现是一项包罗万象的工程。需要涉及到电机知识、电路设计、信号处理、算法设计等多个领域。在实践中，一般需要进行多次测试和优化，才能够达到理想的性能。但是，相信随着技术的不断进步，微电子技术的广泛应用，电机故障诊断系统能够更加准确、高效、智能地检测电机故障，实现设备的长期平稳运行。

合集下载

基于模型的飞机燃油系统故障诊断系统的设计与实现

基于模型的飞机燃油系统故障诊断系统的设计与实现

基于模型的飞机燃油系统故障诊断系统的设计与实现　・４３・　

基于模型的飞机燃油系统故障诊断系统的设计与实现　

宋东，周建民，王彦文　

（西北工业大学航空学院，陕西西安７１００７２）　

摘要：燃油系统作为飞机不可或缺的功能和保障系统，对飞机的飞行安全有着重大影响。传统故障诊断　

方法已经不能满足日益复杂的燃油系统诊断和维护需求。基于模型诊断是为了克服传统诊断方法的缺　

点而兴起的一项新型的智能推理诊断技术。研究了基于模型的飞机燃油系统故障诊断方法，建立了故　

障诊断模型，给出了基于模型的燃油系统故障诊断推理策略。设计并实现了基于模型的燃油系统故障　

诊断系统，并通过诊断实例进行了验证。　

关键词：基于模型诊断；故障诊断；飞机燃油系统　

中图分类号：ＴＰ１８２；ＴＰ２０６　．３　文献标识码：Ａ　文章编号：１０００—８８２９（２０１１）０４—００４３—０４　

Ｄｅｓｉｇｎ　ａｎｄ　Ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　Ｍｏｄｅｌ－Ｂａｓｅｄ　Ｆａｕｌｔ　Ｄｉａｇｎｏｓｉｓ　

Ｆｏｒ　Ｆｕｅｌ　Ｓｙｓｔｅｍ　ｏｆ　Ａｉｒｃｒａｆｔ　

ＳＯＮＧ　Ｄｏｎｇ，ＺＨＯＵ　Ｊｉａｎ—ｍｉｎ，ＷＡＮＧ　Ｙａｎ—ｗｅｎ　

（Ｓｃｈｏｏｌ　ｏｆ　Ａｅｒｏｎａｕｔｉｃｓ，Ｎｏｒｔｈｗｅｓｔｅｒｎ　Ｐｏｌｙｔｅｃｈｎｉｃａｌ　Ｕｎｉｖｅｒｓｉｔｙ，Ｘｉ’ａｎ　７１００７２，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｆｕｅｌ　ｓｙｓｔｅｍ　ｉｓ　ａｎ　ｉｎｄｉｓｐｅｎｓａｂｌｅ　ｆｕｎｃｔｉｏｎ　ａｎｄ　ｓｕｐｐｏ￣ｓｙｓｔｅｍ　ｏｆ　ａｉｒｃｒａｆｔ．Ｉｔ　ｈａｓ　ａ　ｓｉｇｎｉｆｉｃａｎｔ　ｉｍ—　

ｐａｃｔ　ｆｏｒ　ｔｈｅ　ｆｌｉｇｈｔ　ｓａｆｅｔｙ．Ｔｈｕｓ，ｔｈｅ　ｔｒａｄｉｔｉｏｎａｌ　ｆａｕｌｔ－ｄｉａｇｎｏｓｉｓ　ｍｅｔｈｏｄｓ　ｃａｎ　ｎｏｔ　ｓａｔｉｓｆｙ　ｎｅｅｄｓ　ｏｆ　ｄｉａｇｎｏｓｉｓ　ａｎｄ　ｍａ—　

ｉｎｔｅｎａｎｃｅ　ｏｆ　ｔｈｅ　ｉｎｃｒｅａｓｉｎｇｌｙ　ｃｏｍｐｌｉｃａｔｅｄ　ｆｕｅｌ　ｓｙｓｔｅｍ．Ｍｏｄｅｌ－ｂａｓｅｄ　ｄｉａｇｎｏｓｉｓ（ＭＢＤ）ｉｓ　ａ　ｎｅｗ　ｔｙｐｅ　ｏｆ　ｉｎｔｅｌｌｉｇｅｎｔ　

防空导弹电源故障诊断系统的设计与实现

防空导弹电源故障诊断系统的设计与实现

・２８・　《测控技术）２００６年第２５卷第１Ｏ期　

防空导弹电源故障诊断系统的设计与实现　

王莉　，王润孝　，杨旭峰　，樊波　

（１．西北工业大学机电学院，陕西西安７１００７２；２．空军工程大学导弹学院，陕西三原７１３８００）　

摘要：针对某防空导弹电源系统故障复杂的现状，设计了防空导弹电源故障诊断系统。介绍了系统的主　

要设计思想，给出了硬件结构与软件流程。该系统已投入实际应用，并取得了良好的效果。　关键词：防空导弹；电源系统；故障诊断　

中图分类号：ＴＪ７６０．６　文献标识码：Ａ　文章编号：１０００—８８２９（２００６）１０—００２８—０２　

Ｄｅｓｉｇｎ　ａｎｄ　Ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　Ｆａｕｌｔ　Ｄｉａｇｎｏｓｉｓ　Ｓｙｓｔｅｍ　ｏｆ　Ａｉｒ　Ｄｅｆｅｎｓｅ　Ｍｉｓｓｉｌｅ　

ＷＡＮＧ　Ｌｉ　，ＷＡＮＧ　Ｒｕｎ—ｘｉａｏ　，ＹＡＮＧ　Ｘｕ　ｆｅｎｇ　，ＦＡＮ　Ｂｏ　

（１．Ｓｃｈｏｏｌ　ｏｆ　Ｍｅｃｈａｎｉｃａｌ　ａｎｄ　Ｅｌｅｃｔｒｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｎｏｒｔｈｗｅｓｔｅｒｎ　Ｐｏｌｙｔｅｃｈｎｉｃａｌ　Ｕｎｉｖｅｒｓｉｔｙ，Ｘｉ’ａｎ　７　１００７２，Ｃｈｉｎａ；　２．Ｔｈｅ　Ｍｉｓｓｉｌｅ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ａｉｒ　Ｆｏｒｃｅ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｓａｎｙｕａｎ　７１３８００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａ　ｋｉｎｄ　ｏｆ　ｆａｕｌｔ　ｄｉａｇｎｏｓｉｓ　ｓｙｓｔｅｍ　ｕｓｅｄ　ｆｏｒ　ｔｈｅ　ｐｏｗｅｒ　ｓｙｓｔｅｍ　ｉｓ　ｄｅｓｉｇｎｅｄ　ａｎｄ　ｄｅｖｅｌｏｐｅｄ　ｔｏ　ｍｅｅｔ　ｔｈｅ　ｎｅｅｄｓ　ｏｆ　ｔｈｅ　ｍａｉｎｔｅｎａｎｃｅ　ｏｆ　ｐｏｗｅｒ　ｓｙｓｔｅｍ　ｏｆ　ｔｈｅ　ａｉｒ　ｄｅｆｅｎｃｅ　ｍｉｓｓｉｌｅ　ｄｅｖｉｃｅ．Ｔｈｅ　ｍａｉｎ　ｉｄｅａｓ　ｏｆ　ｔｈｅ　ｄｅｓｉｇｎ　ａｒｅ　

ｉｎｔｒｏｄｕｃｅｄ　ａｎｄ　ｔｈｅ　ｈａｒｄｗａｒｅ　ａｓ　ｗｅｌｌ　ａｓ　ｔｈｅ　ｓｏｆｔｗａｒｅ　ｓｔｒｕｃｔｕｒｅ　ａｒｅ　ｐｒｅｓｅｎｔｅｄ．Ｔｈｅ　ｓｙｓｔｅｍ　ｈａｓ　ｂｅｅｎ　ｂｒｏｕｇｈｔ　ｉｎｔｏ　

关于电机故障分析与诊断

关于电机故障分析与诊断

关于电机故障分析与诊断

摘 要： 随着现代科学技术的发展，工业设备对电机的安全性能提出越来越高的要求，因此电机的设备故障诊断技术受到越来越多人的关注。本文从电机绝缘、温度检测、电机振动等几个方面对电机故障进行了分类研究。

关键词： 电机故障 电机绝缘 温度检测 电机振动

电机作为一种复杂的旋转机械，具有复杂的电磁、机械特性，其故障也表现为多样性、复杂性，征兆多种多样，既有机械故障的一般特性，又有电气部件、磁场等故障特性。大量故障结果的统计分析发现，电机故障按其原因分:轴承类占38.5%，绕组类占39%，两者之和占77.5%。因此，为使电机的安全可靠运行，对电机故障机理的分析、对电机故障诊断方法的研究，以及对电机故障诊断装置的开发都是十分必要的，不但具有重大的理论意义，而且具有相当的工业、社会经济价值。本文从电机绝缘、温度检测、电机振动等几个方面对故障进行了分类研究。

一、绝缘结构的故障诊断

电机内绝缘结构在运行中由于热、电、机械、环境等的综合应力作用下，逐渐老化，绝缘的电气性能和机械性能逐渐降低，最后因降低至所必需的极限值而损坏。因此，在电机服役期内对绝缘进行诊断，推算其剩余击穿电压和寿命是不可缺少的。但是绝缘诊断的试验项目很多，每个试验项目有时又可测定几个参数。因此，在绝缘诊断时，确定试验项目的顺序和测定参数是十分重要的。

测定参数：绝缘结构中的电流。绝缘结构上施加直流电压，就有三种电流产生：（1）位移电流。在外电场作用下，由几何电容和分子位移极化产生，一般是瞬时衰减。（2）吸收电流。是绝缘结构中介质极化，偶极子转动和离子极化所产生，随时间较慢衰减。（3）漏导电流绝缘结构表面和内部的带电粒子，在电场作用下向两极移动而产生，不随时间而变化。因此，在外电场作用下，绝缘结构中的电流是以上三种电流的叠加，绝缘电阻的初始值主要取决于位移电流和吸收电流，绝缘电阻的稳定值则取决于漏导电流。

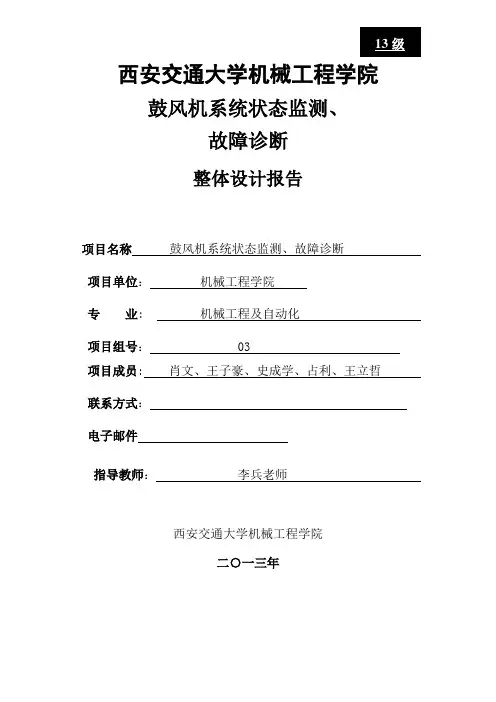

故障诊断设计报告
