通信原理 简介

通信原理的一些重要的概念：

信源----信息的来源，可以是人、机器、自然界的物体等等。信号的产生（物）被称为信源，相对应的概念应该是信号的接受（物）被称为信宿。

信宿----信息动态运行一个周期的最终环节。其功能是接收情报信息，并选择对自身有用的信息加以利用，直接或间接地为某一目的服务

信号----是运载消息的工具，是消息的载体。从广义上讲，它包含光信号、声信号和电信号等。

信息----指音讯、消息；通讯系统传输和处理的对象，泛指人类社会传播的一切内容。

消息----外界的各种报道，消息反映知识状态的改变。

比特----每个0或1就是一个位(bit)，位是数据存储的最小单位。其中8bit就称为一个字节（Byte）。

基带信号----(Baseband Signal):信源（信息源，也称发终端）发出的没有经过调制（进行频谱搬移和变换）的原始电信号

信噪比---即SNR（Signal to Noise Ratio）又称为讯噪比，狭义来讲是指放大器的输出信号的电压与同时输出的噪声电压的比，常常用分贝数表示。设备的信噪比越高表明它产生的杂音越少。一般来说，信噪比越大，说明混在信号里的噪声越小，声音回放的音质量越高，否则相反。

误码率---指错误接收的码元数在传送总码元数中所占的比例，或者更确切地说，误码率是码元在传输系统中被传错的概率。

位同步---位同步的目的是使接收端接收的每一位信息都与发送端保持同步

帧同步---指的是接收方应当能从接收到的二进制比特流中区分出帧的起始与终止。

串行通信---是指 使用一条数据线，将数据一位一位地依次传输，每一位数据占据一个固定的时间长度。其只需要少数几条线就可以在系统间交换信息，特别适用于计算机与计算机、计算机与外设之间的远距离通信。

并行通信---在计算机和终端之间的数据传输通常是靠电缆或信道上的电流或电压变化实现的。如果一组数据的各数据位在多条线上同时被传输，这种传输方式称为并行通信。

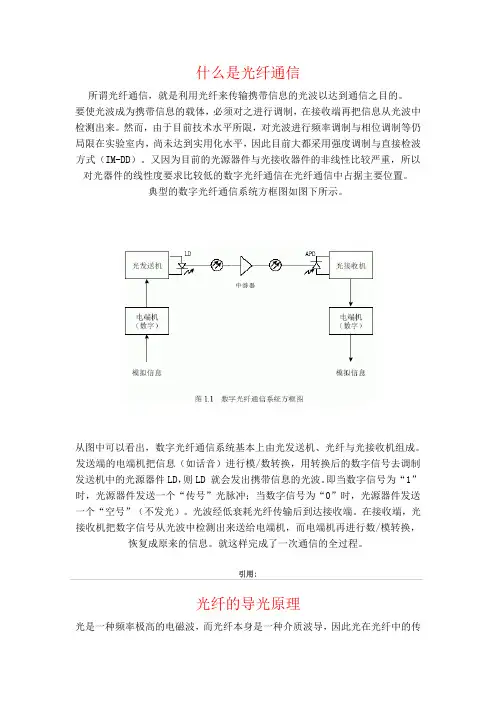

什么是光纤通信

所谓光纤通信，就是利用光纤来传输携带信息的光波以达到通信之目的。

要使光波成为携带信息的载体，必须对之进行调制，在接收端再把信息从光波中检测出来。然而，由于目前技术水平所限，对光波进行频率调制与相位调制等仍局限在实验室内，尚未达到实用化水平，因此目前大都采用强度调制与直接检波方式（IM-DD）。又因为目前的光源器件与光接收器件的非线性比较严重，所以对光器件的线性度要求比较低的数字光纤通信在光纤通信中占据主要位置。

典型的数字光纤通信系统方框图如图下所示。

从图中可以看出，数字光纤通信系统基本上由光发送机、光纤与光接收机组成。发送端的电端机把信息（如话音）进行模/数转换，用转换后的数字信号去调制发送机中的光源器件LD，则LD 就会发出携带信息的光波。即当数字信号为“1”时，光源器件发送一个“传号”光脉冲；当数字信号为“0”时，光源器件发送一个“空号”（不发光）。光波经低衰耗光纤传输后到达接收端。在接收端，光接收机把数字信号从光波中检测出来送给电端机，而电端机再进行数/模转换，恢复成原来的信息。就这样完成了一次通信的全过程。

引用:

光纤的导光原理

光是一种频率极高的电磁波，而光纤本身是一种介质波导，因此光在光纤中的传输理论是十分复杂的。要想全面地了解它，需要应用电磁场理论、波动光学理论、甚至量子场论方面的知识。但作为一个光纤通信系统工作者，无需对光纤的传输理论进行深入探讨与学习。

为了便于理解，我们从几何光学的角度来讨论光纤的导光原理，这样会更加直观、形象、易懂。更何况对于多模光纤而言，由于其几何尺寸远远大于光波波长，所以可把光波看作成为一条光线来处理，这正是几何光学的处理问题的基本出发点。

全反射原理

我们知道，当光线在均匀介质中传播时是以直线方向进行的，但在到达两种不同介质的分界面时，会发生反射与折射现象，如图下所示。

不难理解，当光在光纤中发生全反射现象时，由于光线基本上全部在纤芯区进行传播，没有光跑到包层中去，所以可以大大降低光纤的衰耗。早期的阶跃光纤就是按这种思路进行设计的。

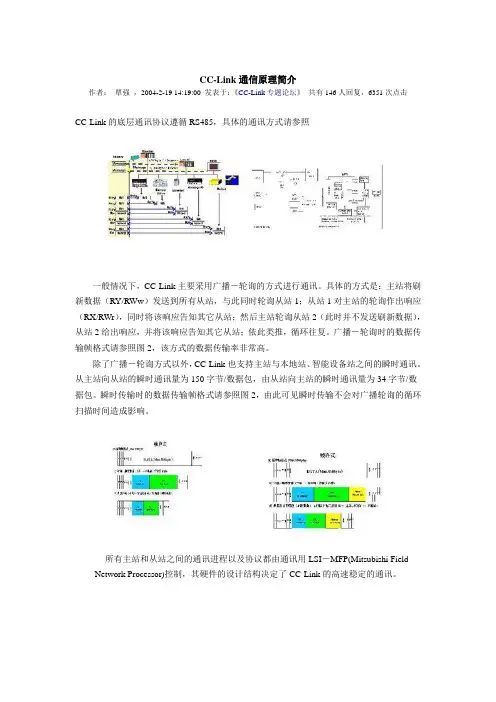

CC-Link通信原理简介

作者： 覃强 ，2004-2-19 14:19:00 发表于：《CC-Link专题论坛》 共有146人回复，6351次点击

CC-Link的底层通讯协议遵循RS485，具体的通讯方式请参照

一般情况下，CC-Link主要采用广播－轮询的方式进行通讯。具体的方式是：主站将刷新数据（RY/RWw）发送到所有从站，与此同时轮询从站1；从站1对主站的轮询作出响应（RX/RWr），同时将该响应告知其它从站；然后主站轮询从站2（此时并不发送刷新数据），从站2给出响应，并将该响应告知其它从站；依此类推，循环往复。广播－轮询时的数据传输帧格式请参照图2，该方式的数据传输率非常高。

除了广播－轮询方式以外，CC-Link也支持主站与本地站、智能设备站之间的瞬时通讯。从主站向从站的瞬时通讯量为150字节/数据包，由从站向主站的瞬时通讯量为34字节/数据包。瞬时传输时的数据传输帧格式请参照图2，由此可见瞬时传输不会对广播轮询的循环扫描时间造成影响。

所有主站和从站之间的通讯进程以及协议都由通讯用LSI－MFP(Mitsubishi Field

Network Processor)控制，其硬件的设计结构决定了CC-Link的高速稳定的通讯。

☆自考乐园---心境随缘，诚与天下自考人共勉！！！

☆自考乐园---分享快乐，你的快乐老家！！！☆自考乐园---引领成功，你的精神乐园！！！

自考乐园俱乐部，专注于自考，致力于成为全国最全，最优的自考学习交流，资料共享平台.....

俱乐部名称：自考乐园;俱乐部id：5346389（请牢记它哦~在百度贴吧的搜索框中输入俱乐部id，可以直接进入俱乐部）；俱乐部url地址：/club/5346389（您也可以通过此url进入俱乐部。） 一、 填空：

(1) 某路电话中要传输的语音信号频率范围是200～4000Hz，用PCM调制方式处理时，则对语音信号的最低抽样速率为8000Hz，码元周期为0.125ms，如果对此信号的每个抽样值进行8位二进制编码，则当采用均匀编码方式时，最小量化单位是整个量化区域的1/256，对编码结果传输时的信息速率是64kbps，码元速率为64KB，采用二进制非归零编码方式时，基带信号带宽是64000Hz，无码间串扰的最大频带利用率是2B/Hz，而当采用A律十三折线方式编码时，最小量化单位是整个量化区域的1/2048，对编码结果传输时的码元速率为64KB，基带信号带宽是64000Hz，无码间串扰的最大频带利用率是2B/Hz，接收端在解调后恢复原语音信号时应该使用低通滤波器，其截止频率应该是64000Hz。如果使用我国TDM的现代数字电话公用网对这种主意信号进行传输，则传输一次群时信号的码元速率为2048KB，其中用来传送语音信号的大约占整个时间片的15/16，用来传送同步信号的时间片占整个时间片的15/16，用来传送信令信号的时间片占整个时间片的15/16。

(2) 通信信号的复用方式有时分复用（TDM），频分复用（FDM），码分复用（CDM）和波分复用（WDM）等等。

(3) 通信按照消息传递的方向与时间关系分可以有单工，半双工和全双工三种方式。
