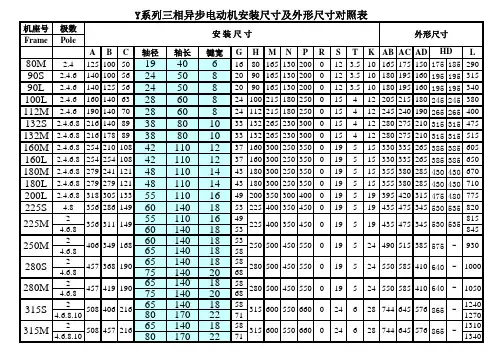

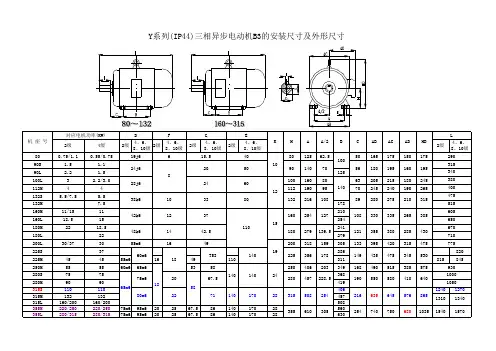

Y系列电动机安装尺寸 B3
B3: 机座带底脚, 端盖上无凸缘的结构型式。
机座 极数 安装尺寸 （mm) 外形尺寸 (mm）
A B C D E F G H K AB AC AD HD L
80 2。4.6.8 125 100 50 19 40 6 15.5 80 10 165 175 145 214 295
90S 2。4.6.8 140 100 56 24 50 8 20 90 10 180 195 155 250 315
90L 2.4。6.8 140 125 56 24 50 8 20 90 10 180 195 155 250 340
100L 2。4。6。8 160 140 63 28 60 8 24 100 12 205 215 180 270 385
112M 2。4。6.8 190 140 70 28 60 8 24 112 12 230 240 190 300 400
132S 2.4。6。8 216 140 89 38 80 10 33 132 12 270 275 210 345 470
132M 2.4。6.8 216 178 89 38 80 10 33 132 12 270 275 210 345 510
160M 2。4.6.8 254 210 108 42 110 12 37 160 15 320 330 255 420 615
160L 2。4。6.8 254 254 108 42 110 12 37 160 15 320 330 255 420 670
180M 2.4.6.8 279 241 121 48 110 14 42.5 180 15 355 380 280 455 700
180L 2.4.6.8 279 279 121 48 110 14 42。5 180 15 355 380 280 455 740
200L 2.4。6.8 318 305 133 55 110 16 49 200 19 395 420 305 545 770
225S 4.8 356 286 149 60 140 18 53 225 19 435 470 335 555 815
225M 2 356 311 149 55 110 16 49 225 19 435 470 335 555 820
4.6.8 356 311 149 60 140 18 53 225 19 435 470 335 555 845
250M 2 406 349 168 60 140 18 53 250 24 490 510 370 615 910
4.6。8 406 349 168 65 140 18 58 250 24 490 510 370 615 910
280S 2 457 368 190 65 140 18 58 280 24 550 580 410 680 985
4.6。8 457 368 190 75 140 20 67。5 280 24 550 580 410 680 985
280M 2 457 419 190 65 140 18 58 280 24 550 580 410 680 1035
4。6.8 457 419 190 75 140 20 67.5 280 24 550 580 410 680 1035
315S 2 508 406 216 65 140 18 58 315 28 635 645 530 845 1160
4。6.8。10 508 406 216 80 170 22 71 315 28 635 645 530 845 1270
315M 2 508 457 216 65 140 18 58 315 28 635 645 530 845 1190
4。6。8。10 508 508 216 80 170 22 71 315 28 635 645 530 845 1300
315L 2 508 508 216 65 140 18 58 315 28 635 645 530 845 1190
4。6.8。10 508 508 216 80 170 22 71 315 28 645 645 530 845 1300
355M 2 610 560 245 75 140 20 67。5 355 28 730 710 655 1010 1500
4.6。8.10 610 630 254 95 170 25 86 355 28 730 710 655 1010 1530
355L 2 610 630 254 75 140 20 67。5 355 28 730 710 655 1010 1500 4.6。8.10 610 630 254 95 170 25 86 355 28 730 710 655 1010 1530
Y系列电动机技术数据
型号 功率 满载 堵转电流/额定电流 堵转转矩/额定转矩 最大转矩/额定转矩 转动惯量 重量 电流（A） 速度 效率 功率因素 KW HP 400V 380V (r/min) （％） （Kgm2） （Kg）
50HZ 同步转速 3000 转/分 (2 极)
Y801-2 0。75 1 1。74 1。83 2830 75 0。83 5.8 2。4 2。3 8E-04 15
Y802—2 1.1 1。5 2。45 2。58 2830 77 0.84 6。2 2.5 2。3 0。001 16
Y90S—2 1.5 2 3.26 3.43 2840 79 0。84 6 2.7 2.3 0.001 22
Y90L-2 2.2 3 4.61 4。85 2840 81 0.85 6 2。5 2。3 0。001 25
Y100L—2 3 4 5.99 6。31 2870 83 0。87 7.5 2。2 2.3 0.003 33
Y112M—2 4 5.5 7.7 8.1 2890 85 0。88 7.1 2.3 2.3 0。005 40
Y132S1-2 5。5 7。5 10。5 11 2900 86 0.88 7。5 2。3 2。3 0。01 59
Y132S2—2 7.5 10 14.2 14。9 2900 87 0.88 7。5 2。2 2.3 0。012 62
Y160M1—2 11 15 20.2 21。3 2930 88 0.89 7。7 2.3 2.3 0.037 107
Y160M2—2 15 20 27.4 28.8 2930 89 0.89 7.6 2。4 2。3 0。043 117
Y160L—2 18。5 25 33 34。7 2930 90 0。9 7.7 2。7 2。3 0。053 134
Y180M-2 22 30 39 41 2940 90 0.9 7.7 2 2.3 0。071 169
Y200L1—2 30 40 52.7 55。5 2950 91.2 0。9 6。9 2.1 2.3 0.119 220
Y200L2—2 37 50 64。5 67。9 2950 92 0.9 7 2。2 2.3 0.133 239
Y225M—2 45 60 78。2 82.3 2970 92。3 0。9 7.3 2.4 2.3 0。221 297
Y250M—2 55 75 96 101 2970 92。5 0.9 7.6 2.6 2.3 0.305 380
Y280S-2 75 100 127 134 2970 93 0.9 7。8 2.2 2.3 0。584 510
Y280M-2 90 125 152 160 2970 93.8 0.91 7.8 2。2 2。3 0。665 540
Y315S—2 110 150 185 195 2980 94 0.91 7。1 1。8 2。2 1.13 920
Y315M-2 132 180 221 233 2980 94.5 0.91 7。1 1.8 2。2 1。75 970
Y315L1—2 160 220 265 279 2980 94.6 0。92 7。1 1。8 2.2 2。01 1080
Y315L2—2 200 270 331 348 2980 94。8 0.92 7.1 1。8 2。2 2.27 1170
Y355M-2 250 340 411 433 2980 95.3 0。92 7.1 1。6 2.2 3.56 1760
Y355L-2 315 430 517 544 2980 95.6 0.92 7.1 1。6 2。2 4.16 1850
50HZ 同步转速 1500 转/分 （4 极)
Y801—4 0.55 0.8 1.57 1。49 1390 71 0。75 5.3 2.5 2。5 0。001 15
Y802—4 0。75 1 2.03 1.93 1390 73 0。76 5.3 2。7 2.5 0。002 16
Y90S-4 1。1 1.5 2.89 2。75 1400 75 0.77 4。7 2。2 2。3 0。002 22
Y90L-4 1。5 2 3.7 3。52 1400 78 0.79 5。2 2.3 2.6 0。003 27
Y100L1-4 2。2 3 5。16 4.9 1430 80 0.81 6。8 2。3 2。5 0.005 34
Y100L2—4 3 4 6。78 6。44 1430 82 0。82 7.1 2.3 2。5 0.007 35
Y112M—4 4 5。5 8。8 8。4 1440 84 0。82 6.4 2。3 2.6 0.009 44
Y132S-4 5.5 7。5 11.7 11.1 1440 85 0.83 7 2。3 2.5 0.021 61
Y132M-4 7。5 10 15.6 14.8 1440 87 0。84 7 2。3 2.5 0.03 73
Y160M-4 11 15 22。3 21。2 1460 88 0.84 7.6 2。4 2.9 0.072 113
Y160L-4 15 20 30。1 28。6 1460 89 0.85 7.6 2。6 2。9 0.093 133 Y180M—4 18.5 25 36。5 34.7 1470 90。5 0。86 7 2。2 3 0.135 167
Y180L-4 22 30 43。2 41 1470 91 0.86 7 2。2 2.7 0。136 181
Y200L—4 30 40 57。6 54。7 1470 92 0.86 7.2 2。2 3 0。245 232
Y225S-4 37 50 69.9 66.4 1480 92.5 0。87 6。9 2。2 2.8 0.39 287
Y225M-4 45 60 84。7 80.5 1480 92.8 0。87 7 2。2 3 0.45 322
Y250M—4 55 75 103 98 1480 93 0。87 7.4 2.2 2。8 0。64 385
Y280S—4 75 100 140 133 1480 93.8 0.87 7.5 2.2 2。4 1.045 510
