2 分离过程热力学

座位号

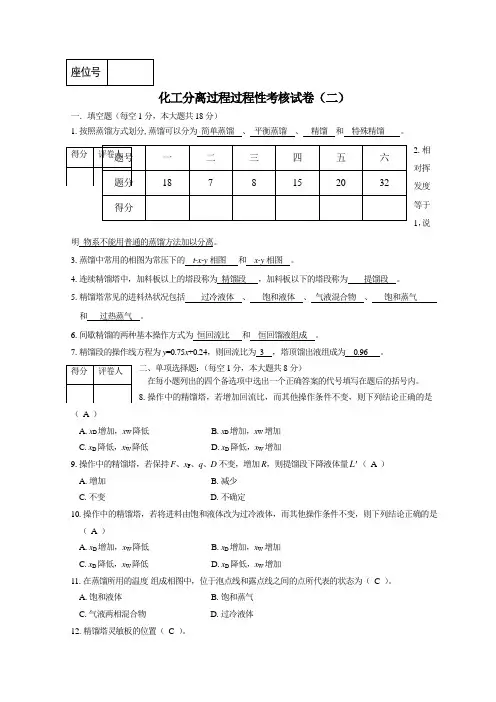

化工分离过程过程性考核试卷（二）

一．填空题（每空1分，本大题共18分）

1.按照蒸馏方式划分,蒸馏可以分为 简单蒸馏 、 平衡蒸馏 、 精馏 和 特殊精馏 。

2.相对挥发度等于1，说明 物系不能用普通的蒸馏方法加以分离。

3.蒸馏中常用的相图为常压下的 t-x-y相图

和 x-y相图

。

4.连续精馏塔中，加料板以上的塔段称为 精馏段 ，加料板以下的塔段称为

提馏段 。

5.精馏塔常见的进料热状况包括 过冷液体 、 饱和液体 、 气液混合物 、 饱和蒸气

和 过热蒸气

。

6.间歇精馏的两种基本操作方式为 恒回流比 和 恒回馏液组成 。

7.精馏段的操作线方程为y=0.75x+0.24，则回流比为 3 ，塔顶馏出液组成为 0.96 。

二、单项选择题：（每空1分，本大题共8分）

在每小题列出的四个备选项中选出一个正确答案的代号填写在题后的括号内。

8.操作中的精馏塔，若增加回流比，而其他操作条件不变，则下列结论正确的是（ A ）

A.xD增加，xW降低 B.xD增加，xW增加

C.xD降低，xW降低 D.xD降低，xW增加

9.操作中的精馏塔，若保持F、xF、q、D不变，增加R，则提馏段下降液体量L（ A ）

A.增加 B.减少

C.不变 D.不确定

10.操作中的精馏塔，若将进料由饱和液体改为过冷液体，而其他操作条件不变，则下列结论正确的是（ A ）

A.xD增加，xW降低 B.xD增加，xW增加

C.xD降低，xW降低 D.xD降低，xW增加

11.在蒸馏所用的温度-组成相图中，位于泡点线和露点线之间的点所代表的状态为（ C ）。

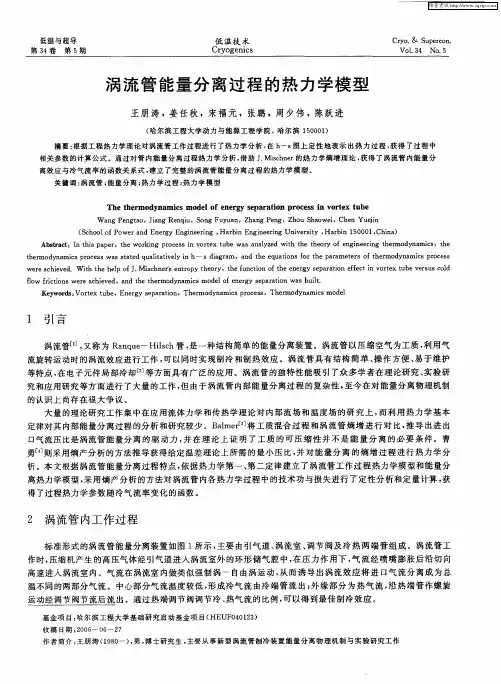

低温与超导　第３４卷第５期　低温技术　Ｃｒｙｏｇｅｎｉｃｓ　Ｃｒｙｏ．＆Ｓｕｐｅｒｅｏｎ．　Ｖｏ１．３４　Ｎｏ．５　
