木门窗安装技术交底

技术交底记录

工程名称 松潘县进安镇南街村风貌整治及庭院梳理工程 施工单位 四川省都江堰建设工程有限责任公司

交底部位 工序名称 木门窗安装施工

交底内容：

木门窗安装

本技术交底适用于工业与民用建筑木门窗及钢框木门安装工程。

1．材料产品要求

(1)木门窗(包括纱门窗)：由木材加工厂供应的木门窗框和扇必须经检验合格的产品并具有出厂合格证，进场前应对型号、数量及门窗框扇的加工质量全面进行检查(其中包括缝子大小、接缝平整、几何尺寸正确及门窗的平整度等)。门窗框制作前的木材含水率不得超过12%，生产厂家应严格控制。

(2)防腐剂：氟硅酸钠，其纯度不应小于95%，含水率不大于1%，细度要求应全部通过1600孔/㎝2的筛或稀释的冷底子油涂刷木材与墙体接触部位进行防腐处理。

(3)钉子根据不同需要准备，木螺丝、合页、插销、拉手、挺钩、门锁等根据门图表所列的各种型号、种类的小五金及其配件。

(4)对于不同轻质墙体预埋预设的木砖及预埋件等。

2．主要机具

一般应备粗刨、细刨、裁口刨、单线刨、锯锤子、斧子、改锥、线勒子、扁铲、塞尺、线锤、红线包、墨汁、木钻、小电锯、担子扳、扫帚等。

3．作业条件

(1)门窗框和扁安装前应先检查有无窜角、翘曲、劈裂、如有以上情况应先进行修理。

(2)门窗框靠墙、靠地的一面应刷防腐涂料，其它各面及扇活均应涂刷淸油一道。刷刷油后分类码放平整，底层应垫平、垫高。每层框与框、扇与扇间垫木板条通风，如露天堆放时，需用苫布盖好，不准日晒雨淋。

(3)安装外窗以前应从上往下吊好垂直，找好窗框位置，上下不对者应先进行处理，对窗安装的高度，按室内50cm平线提前弹好，并在墙体上标注好安装位置。

(4)门框的安装应依据图纸尺寸核实后进行安装，并按图纸开启方向要求安装时注意裁口方向。安装高度按室内50cm平线控制。

(5)门窗框安装应在抹灰前进行，门扇和窗扇的安装在抹灰完成后进行，如窗扇必须先行安装时应注意成品保护，防止碰撞和污染。

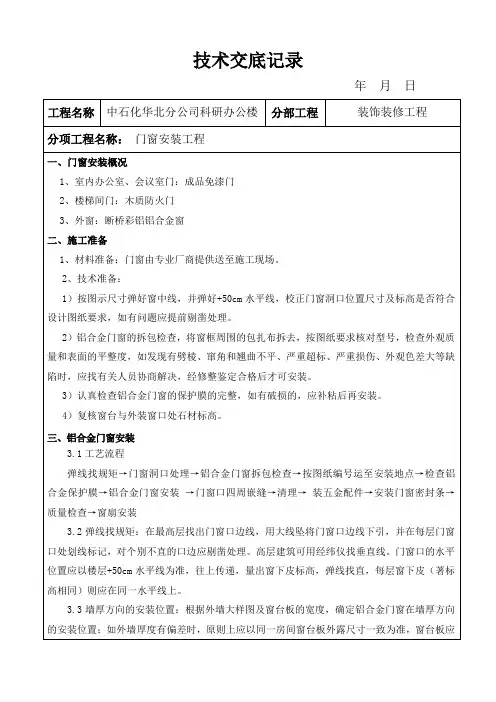

技术交底记录

年 月 日

工程名称 中石化华北分公司科研办公楼 分部工程 装饰装修工程

分项工程名称： 门窗安装工程

一、门窗安装概况

1、室内办公室、会议室门：成品免漆门

2、楼梯间门：木质防火门

3、外窗：断桥彩铝铝合金窗

二、施工准备

1、材料准备：门窗由专业厂商提供送至施工现场。

2、技术准备：

1）按图示尺寸弹好窗中线，并弹好+50cm水平线，校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。

2）铝合金门窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型号，检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找有关人员协商解决，经修整鉴定合格后才可安装。

3）认真检查铝合金门窗的保护膜的完整，如有破损的，应补粘后再安装。

4）复核窗台与外装窗口处石材标高。

三、铝合金门窗安装

3.1工艺流程

弹线找规矩→门窗洞口处理→铝合金门窗拆包检查→按图纸编号运至安装地点→检查铝合金保护膜→铝合金门窗安装 →门窗口四周嵌缝→清理→ 装五金配件→安装门窗密封条→质量检查→窗扇安装

3.2弹线找规矩：在最高层找出门窗口边线，用大线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。高层建筑可用经纬仪找垂直线。门窗口的水平位置应以楼层+50cm水平线为准，往上传递，量出窗下皮标高，弹线找直，每层窗下皮（著标高相同）则应在同一水平线上。

3.3墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定铝合金门窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准，窗台板应伸入铝合金窗的窗下5mm为宜。

3.4安装铝合金窗披水：按设计要求将披水条固定在铝合金窗上，应保证安装位置正确、牢固。

技 术 交 底 记 录

年 5 月 10 日

工程名称 分项工程 门窗工程

分项工程名称 木门安装技术交底

交底内容

施工准备

一、材料就主要机具：

1． 木门：木门加工制做的型号、数量及加工质量必须符合设计要求，有出厂合格证，且应要求木门制作时的木材含水率不应大于12％。

2． 防腐剂；氟硅酸钠，其纯度不应小于95％，含水率不大于1％，细度要求应全部

通过1600孔／㎝2的筛，或稀释的冷底子油，涂刷木材面与墙体接触部位。

3． 墙体中用于固定门框的预埋件，木砖和其它连接件应符合设计要求。

4． 小五金及其配件的种类、规格、型呈必须符合图纸要求，并与门框扇相匹配。且产品质量必须是合格产品。

5． 主要机具：粗刨、裁口刨、单线刨、锯、锤子、斧子、改锥、线勒子、扁铲、塞

尺、线坠、红线包、墨斗、木钻、小电锯、担子板、笤帚等。

二、 作业条件：

1． 门框进入施工现场必须检查验收。门框和扇安装前应先检查型号、尺寸是否符合要求，有无窜角、翘扭、弯曲、劈裂，如有以上情况应先进行修理。

2． 木门框靠墙、靠地的一面应刷防腐涂料，其它各面及扇活均应涂刷清油一道。刷油后应通风干燥。

3． 刷好油的门窗应分类码放在存物架上，架子上面应垫平，且距地20～30㎝，码放

时框与框、扇与扇之间应垫木板条通风，如在露天堆放时，需用苫布盖好，不准日晒雨淋。

4．门框的安装应符合图纸要求的型号及尺寸，并注意门扇的开启方向，以确定门框安装的裁口方向，安装高度应按室内50㎝的平线控制。

4． 门框安装应在抹灰前进行，门扇的安装宜在抹灰后进行。如必须先安装时，应注意对成品的保护，防止碰撞和污染。

操作工艺

1． 工艺流程

弹线找规矩――决定门框安装位置――决定安装标高――安扇、门框安装样板――窗框、扇、安装――门框安装――门扇安装

2．结构工程经过监督站验收达到合格后，即可进行门安装施工。

3．根据室内50㎝的平线检查门框安装的标高尺寸，对不符线的结构边棱进行处理。

审核人 交底人 接受交底人

1. 由交底单位填写，交底单位与接受交底单位保存

2. 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

word 编辑文档

技术交底记录

表 C2-1 资料编号

工程名称 海淀区大西山风景旅游区西埠

头旅游配套设施建设项目 -

旅 游配套服务设施。 交底日期

施工单位 中国新兴建设开发总公司 分项工程名称

交底提要 木门、窗套安装施工工艺

交底内容 ：

1 施工准备

1.1 材料及成品要求

1.1.1 根据设计要求的木门、窗套材质、品种、等级（普通木门窗或高级木门窗） 、规格、尺寸、 型号、数量等项，进行选长委托加工。

1.1.2 木门窗进入现场要有成品出厂合格证，材料产品合格证，性能检测报告，人造木板的甲醛含 量复试记录，并进行抽样检查，其规格、尺寸、数量等要符合设计要求，其外观质量应符合 以下要求：

1.1.2.1 饰面应洁净光滑，不得有刷痕、小麻点、划痕、翘边、弯曲等现象。

1.1.2.2 框、扇的线形应符合设计要求，割角拼缝应严密平整。

1.1.2.3 木门窗框靠墙、靠地的一面应刷防腐涂料。

1.1.3 五金及其配件的种类、规格、型号必须符合图纸要求，并与门窗套扇想匹配，且有出厂合格 证。

1.1.4 辅助材料：防腐剂、固定件、固定镀锌铁皮、螺丝、粘接胶等。

1.2 主要机具：手工刨、手锯、锤子、改锥、修边机、凿子、塞尺、线坠、靠尺、成品抽拉支撑 杆等。

1.3 作业条件

1.3.1 房间及窗户周边精装饰基本完成后，方可安装木门、窗套。

1.3.2 检查固定木门、窗套的预留基层板是否牢固、平整，洞口尺寸是否满足安装要求。

1.3.3 门套、 扇及窗套安装前先检查型号， 尺寸是否符合要求、 有无瑕疵、 必要时进行修理或退换。

1.3.4 门窗套安装前应做防腐处理。

2 操作工艺

2.1 工艺流程 找规矩、弹线、确定门套安装位置及开启方向→安装样板→门窗套安装固定→门扇安装→五 金件安装→门窗套缝隙处理
