CFG桩技术交底

CFG桩基工程技术交底一、项目背景CFG桩基工程是一种常用于建筑物、桥梁和其他重要工程的基础施工技术。

该技术通过将混凝土灌注桩与钢筋网格结合，形成一种高强度、高刚度的桩基。

本文将详细介绍CFG桩基工程的技术要点、施工步骤以及质量控制要求。

二、技术要点1. CFG桩的定义与特点CFG桩是由混凝土灌注桩和钢筋网格组成的复合桩，具有高强度、高刚度、抗震性能好等特点。

CFG桩的制作采用现场搅拌法，通过混凝土搅拌机将水泥、砂、骨料和外加剂进行搅拌，然后将钢筋网格放入模具中，最后将搅拌好的混凝土灌入模具中，经振捣和养护后形成。

2. 施工前准备工作（1）制定详细的施工方案，包括桩基的布置、尺寸、深度等；（2）准备好所需的材料和设备，包括混凝土搅拌机、模具、钢筋网格等；（3）清理施工现场，确保施工区域干净整洁；（4）组织施工人员进行安全培训，确保施工过程中的安全。

3. 施工步骤（1）桩基布置：根据设计要求，在施工现场进行桩基的布置，确定桩基的位置和尺寸。

（2）制作模具：根据设计要求制作模具，确保模具的尺寸和形状与设计一致。

（3）混凝土搅拌：将水泥、砂、骨料和外加剂按照一定比例放入混凝土搅拌机中进行搅拌，搅拌时间和搅拌速度要控制好。

（4）钢筋网格安装：将预先制作好的钢筋网格放入模具中，确保钢筋网格与模具之间的间隙均匀。

（5）灌注混凝土：将搅拌好的混凝土灌入模具中，灌注过程中要注意振捣，确保混凝土充实且无空隙。

（6）养护：灌注完成后，对CFG桩进行养护，保证混凝土的强度和稳定性。

4. 质量控制要求（1）混凝土配合比的控制：根据设计要求，控制好水泥、砂、骨料和外加剂的比例，确保混凝土的强度和稳定性。

（2）模具的制作：制作模具时要严格按照设计要求进行，确保模具的尺寸和形状准确。

（3）钢筋网格的安装：钢筋网格要放置在模具中，并与模具之间保持一定的间隙，确保CFG桩的整体强度和稳定性。

（4）混凝土灌注和振捣：混凝土灌注时要保证充实且无空隙，振捣要均匀，确保CFG桩的质量。

CFG桩基工程技术交底一、任务背景CFG桩基工程是一种常用的地基处理方法，通过在地下注入一定比例的水泥、粉煤灰和矿渣等混合材料，形成一种具有一定强度和稳定性的桩体，用于增加地基承载力和改善地基的稳定性。

本文旨在对CFG桩基工程的技术交底进行详细说明。

二、工程概况1. 工程名称：CFG桩基工程2. 工程地点：XX市XX区XX街道3. 工程规模：共计100根CFG桩4. 工程施工单位：XX建造工程有限公司5. 工程监理单位：XX监理有限公司6. 工程设计单位：XX设计院三、施工流程1. 前期准备工作a. 确定施工图纸和设计要求，准备施工材料和设备。

b. 检查施工现场，确保施工区域无障碍物和危（wei）险源。

c. 制定安全施工方案和施工计划，明确施工工序和时间节点。

2. CFG桩施工a. 施工前准备i. 按照设计要求确定CFG桩的布置位置和间距。

ii. 对施工区域进行标线，确保桩位的准确性。

iii. 准备施工机械设备，包括注浆设备、钻机等。

b. CFG桩钻孔i. 根据设计要求，使用钻机在桩位上钻孔，钻孔直径和深度根据设计要求确定。

ii. 钻孔过程中，应及时排除钻孔灰土和水泥浆，确保钻孔的质量。

c. CFG桩注浆i. 在钻孔完成后，使用注浆设备将CFG桩中注入一定比例的水泥、粉煤灰和矿渣等混合材料。

ii. 注浆过程中，应控制注浆压力和注浆量，确保CFG桩的强度和稳定性。

d. CFG桩成型i. 注浆完成后，等待CFG桩养护一定时间，使其达到设计要求的强度。

ii. 根据设计要求，对CFG桩进行修整和整饰，确保外观美观。

四、质量控制1. 施工过程中，严格按照设计要求和相关规范进行施工。

2. 对施工现场进行日常巡检，及时发现和处理施工中的质量问题。

3. 对CFG桩进行质量抽检，确保其强度和稳定性符合设计要求。

4. 对施工过程进行记录和整理，形成施工日志和档案，便于工程验收和后期维护。

五、安全措施1. 全面落实安全生产责任制，明确各岗位的安全职责和操作规程。

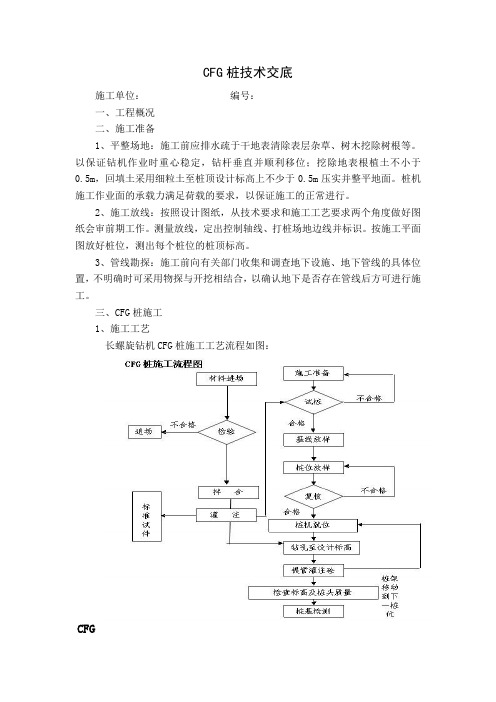

CFG桩技术交底施工单位：编号：一、工程概况二、施工准备1、平整场地：施工前应排水疏于干地表清除表层杂草、树木挖除树根等。

以保证钻机作业时重心稳定，钻杆垂直并顺利移位；挖除地表根植土不小于0.5m，回填土采用细粒土至桩顶设计标高上不少于0.5m压实并整平地面。

桩机施工作业面的承载力满足荷载的要求，以保证施工的正常进行。

2、施工放线：按照设计图纸，从技术要求和施工工艺要求两个角度做好图纸会审前期工作。

测量放线，定出控制轴线、打桩场地边线并标识。

按施工平面图放好桩位，测出每个桩位的桩顶标高。

3、管线勘探：施工前向有关部门收集和调查地下设施、地下管线的具体位置，不明确时可采用物探与开挖相结合，以确认地下是否存在管线后方可进行施工。

三、CFG桩施工1、施工工艺长螺旋钻机CFG桩施工工艺流程如图：CFG桩施工工艺流程图2、桩位测量放样根据设计图纸确定的施工区域及桩位平面布置形式，在施工前统一进行测量放线，在桩中心点上打孔30cm深，灌入白灰做标记或其它明显标志明示，并在非加固区域埋设护桩，在施工时随时复核桩位的准确性；桩位偏差小于50mm。

3、钻机就位放好桩位后，移动长螺旋CFG桩机到达指定桩位，对中。

用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心，钻尖与桩点偏移不得大于10mm。

确保CFG桩垂直度容许偏差不大于1%。

在钻机塔身上用红油漆每50cm作一醒目标志，控制CFG桩的深度。

2、钻进成孔CFG桩施打顺序及桩机行走路线：CFG桩施工顺序由靠中线侧向两侧对称施打，采用间隔跳打法施打。

钻孔速度应均匀控制在1~1.5m/min左右。

钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进。

一般应先慢后快，这样既能减少钻杆摇晃，又容易检查钻孔的偏差，以便及时纠正。

在成孔过程中，如发现钻杆摇晃或难钻时，应放慢进尺，否则较易导致钻孔偏移、位移，甚至使钻杆、钻具损坏。

当钻头进入持力层0.5m时停止钻进，记录桩长度并与设计对比若有不符立即上报我公司工程部。

CFG桩基工程技术交底一、工程概述CFG桩基工程是一种常用的地基处理技术，通过使用预制混凝土灌注桩来增加地基的承载力和稳定性。

本文将详细介绍CFG桩基工程的施工步骤、材料要求、质量控制和安全注意事项。

二、施工步骤1. 前期准备（1）对施工现场进行勘测和测量，确定桩基的位置和布置。

（2）清理施工现场，确保无障碍物和杂物。

（3）搭建施工场地，设置安全警示标志和围挡。

2. CFG桩施工（1）配置混凝土材料，包括水泥、砂、骨料和外加剂。

（2）按照设计要求进行CFG桩的灌注施工，采用钢模具进行桩身的浇筑。

（3）根据设计要求，设置桩顶标高和桩顶标记。

3. 桩基质量控制（1）对混凝土材料进行质量检验，包括水泥强度、骨料含量和砂粒级配等。

（2）对CFG桩进行质量检验，包括桩身的强度、密实度和垂直度等。

（3）进行桩基的荷载试验，确保桩基的承载力符合设计要求。

4. 安全注意事项（1）施工现场要设置合理的安全警示标志，确保施工人员的安全。

（2）施工人员要佩戴个人防护装备，包括安全帽、安全鞋和手套等。

（3）严格控制施工现场的秩序，防止人员和设备交叉作业引起事故。

三、质量控制要求1. 混凝土材料要求（1）水泥强度等级不低于32.5，符合国家标准要求。

（2）骨料应符合国家标准，无明显杂质和裂纹。

（3）砂应符合国家标准，粒径分布合理。

2. CFG桩质量要求（1）桩身的强度应符合设计要求，不得浮现明显的裂缝和空洞。

（2）桩身的密实度应达到设计要求，不得有明显的松散和空隙。

（3）桩身的垂直度应控制在设计范围内，不得超出规定的偏差。

3. 桩基荷载试验要求（1）按照设计要求进行桩基荷载试验，确保桩基的承载力满足设计要求。

（2）试验数据要详细记录，包括荷载-沉降曲线和桩身应力分布等。

四、总结CFG桩基工程是一项重要的地基处理技术，通过合理的施工步骤和质量控制，能够有效提高地基的承载力和稳定性。

在施工过程中，要严格遵守安全注意事项，确保施工人员的安全。

CFG桩施工技术交底一、主要机械设备本工程所需的主要机械设备包括：一台长螺旋钻机、一台砼输送泵、一台铲车和一台小型挖掘机。

一般机具包括：一台电焊机、三级电箱、钢钎、小推车、铁锹、铁镐、手推车、白线、20号铅丝和钢卷尺等。

测量仪器包括：一台全站仪、一台经纬仪、一台水准仪、50m及5m钢卷尺和坡度尺等。

二、施工准备在施工前，需要了解场区的工程及水文地质以及其他情况。

场地要求：在CFG桩施工前，需清整施工道路，保证混凝土运输通畅。

开工前对施工场地进行打桩场地平整，本次施工场地标高为-3.5m。

施工放线采用全站仪定轴线，轴线定位误差小于5㎜。

并经甲方代表、监理人员复核、签证，用水准仪测定施工场地的地面标高。

桩位控制根据轴线放出具体桩位，并用筷子作固定标记。

班前施工人员自检桩位，并经现场质检人员复核。

标高控制根据施工现场设置标高控制点，桩顶标高按图纸设计标高扣减建筑防水层构造厚度50mm，并在钻机架子上做出实钻深度标记。

技术员将施工的重点难点向施工人员进行技术交底。

安装钻机，组装设备，并对设备进行检查、调试、维修，保证浇筑过程顺利进行。

三、操作工艺本工程采用跳打法，第一次与第二次跳打的间隔时间不少于一天。

操作工艺：钻机就位→钻孔→终孔至设计深度→压灌混凝土→提钻并压灌混凝土至孔口。

1、润滑砼管：钻孔前用1∶1水泥砂浆润滑砼输送管及钻杆内壁，砼料坍落度宜为160～200mm。

2、钻机就位：钻头对中，误差控制在规范要求的-10mm范围内，并保证钻机钻架垂直度偏差在1%以内。

3、钻进：长螺旋钻机成孔，应匀速钻进，避免形成螺旋孔；成孔深度在钻杆上应有明确标记，成孔深度误差不超过0.1m，确保桩端进入持力层深度大于1500mm。

本工程钻孔深度为15~16m。

4、终孔：在钻至设计桩底标高后，先自检后报监理双方复核无误后，可进行下步工序施工。

CFG桩安全技术交底一、背景介绍CFG桩，全称为水泥粉煤灰碎石桩，是一种在建筑领域广泛应用的桩基技术。

然而，无论是在施工准备、设备操作、现场管理还是质量控制等环节，都存在一定的安全风险。

因此，进行CFG桩安全技术交底，对于保障现场作业人员的安全以及工程的顺利进行具有重要意义。

二、技术交底内容1、施工前准备在施工前，应进行全面的安全风险评估，识别可能的安全隐患，如机械设备的故障、材料的不当存储和使用、人员操作失误等。

同时，应制定相应的安全措施，进行安全培训，确保所有工作人员都了解并遵守相关安全规定。

2、设备操作在进行设备操作时，应严格按照设备的操作规程进行，防止因误操作导致的安全事故。

例如，在使用振动沉管机时，应检查机器是否稳固，防止其倾倒或移动。

同时，应定期对设备进行检查和维护，确保其工作状态良好。

3、现场管理在现场管理中，应实施严格的作业许可制度，确保只有经过适当培训并取得作业许可的人员才能进行操作。

同时，应设置明显的安全标识和警示牌，对现场进行合理的分区和布置，以避免混乱和事故的发生。

4、质量控制在CFG桩施工过程中，质量控制也是非常重要的环节。

通过合理的质量控制措施，可以有效地减少安全隐患。

例如，对施工过程中的各项参数进行实时监测和记录，以确保其符合设计要求和相关标准。

同时，应定期对已完成的桩基进行检测和验收，及时发现并处理可能存在的问题。

三、总结CFG桩安全技术交底是保障施工现场安全的重要措施。

通过全面的安全风险评估、制定相应的安全措施、进行设备操作规程的培训、实施严格的现场管理制度以及加强质量控制等措施，可以有效地减少施工现场的安全风险。

也需要各级管理人员和作业人员的共同努力和参与，以确保整个施工过程的安全和顺利进行。

在建设路基的过程中，CFG桩的施工是至关重要的环节。

CFG桩，全称为水泥粉煤灰碎石桩，是一种由水泥、粉煤灰、碎石和砂加水拌和形成的高粘结强度桩。

这种桩具有良好的地基承载力和变形性能，广泛应用于各类工程的地基处理。

一、材料要求1、水泥：宜选用P.O32.5普通硅酸盐水泥或矿渣硅酸盐水泥。

2、砂：中砂或粗砂，含泥量不大于5%，且泥块含量不大于2%。

3、石子：卵石或碎石，粒径5～20mm，含泥量不大于2%。

4、粉煤灰：宜选用I级或II级粉煤灰，细度分别不大于12%和20%。

5、外掺剂：多为泵送剂、早强、减水剂等。

根据施工需要通过试验确定。

二、主要机具1、长螺旋钻机：常用长螺旋钻机的主要技术参数，见下表。

常用长螺旋钻机工作主机的主要技术参数续表三、作业条件1、施工前应完成“三通一平”施工条件，现场电源根据设备功率大小，选用现场配电；水源根据设备数量，选用宜大勿小；场地应平整并具有一定的强度，如强度不足，应铺垫砂石，或垫钢板以利机械行走。

地上、地下如电线、管线、旧建筑物、设备基础等障碍物均己排除处理完毕，无碍施工。

各项临时设施如照明、动力、安全设备准备就绪。

2、熟悉施工图纸及场地的土质、水文地质资料，做到心中有数。

3、按CFG桩位平面图，测设桩位轴线、定位点，用φ25钢筋在桩位处扎入深度不小于300mm 的孔，填入白灰并插上钢筋棍，标识桩位，要求所有桩位一次全部放完，并由技术负责人组织质检员、施工员、班组长共同对桩位进行检查，确认准确无误后，与甲方或监理办理预检签字手续。

基坑内施工时，边坡应外扩不小于1.0m，以利边角桩施工。

4、施工前应将水泥、砂、石子、粉煤灰、外掺剂送实验室复试，同时进行配合比试验，保证各种材料合格并提出合适的配合比。

5、施工前应对施工人员进行全面的安全技术交底，施工前对设备进行安全可靠性检查，确保施工安全。

6、施工现场应做好材料、机具摆放规划，使素混凝土输送距离最短，且输送管铺设时拐弯最少。

四、操作工艺（一）工艺流程：（二）钻孔施工：1、钻机进场后，应根据桩长来安装钻塔及钻杆，钻杆的连接应牢固，每施工2～3根桩后，应对钻杆连接处进行紧固。

2、桩机就位前进行孔位复核。

钻机定位后，钻尖封口，最好用橡皮筋箍住。

CFG桩基工程技术交底一、项目背景CFG桩基工程是一种常用于土木工程中的基础施工技术，它具有承载力高、施工速度快、抗震性能好等优点，被广泛应用于建筑、桥梁、隧道等工程项目中。

本文将对CFG桩基工程的技术要求、施工流程和质量控制进行详细介绍。

二、技术要求1. CFG桩的设计要满足相关规范和标准的要求，包括承载力、抗震性能、沉降控制等指标。

2. CFG桩的施工方案应经过专业人员审核，包括施工工艺、施工设备、施工人员等。

3. CFG桩的施工材料要符合相关标准，包括水泥、砂、石、钢筋等。

4. CFG桩的施工过程中应采取适当的措施，确保施工现场的安全和环境的保护。

5. CFG桩的验收应符合相关规范和标准的要求，包括外观质量、尺寸偏差、强度等指标。

三、施工流程1. 前期准备：确定施工方案、编制施工组织设计、采购施工材料、组织施工人员等。

2. 施工准备：清理施工场地、安装施工设备、搭建施工临时设施等。

3. 现场操作：按照设计要求进行孔洞开挖、钢筋安装、灌注混凝土等工序。

4. 质量控制：进行施工质量检查、强度试验、尺寸测量等，确保施工质量符合要求。

5. 完工验收：对施工结果进行验收，包括外观质量、尺寸偏差、强度等指标的检测。

四、质量控制1. 施工前的质量控制：对施工方案、施工材料、施工设备等进行审核和检验，确保其符合标准要求。

2. 施工过程中的质量控制：对施工现场进行巡视和检查，加强施工人员的技术培训和管理，确保施工过程中的质量控制。

3. 施工后的质量控制：对施工结果进行检测和验收，包括外观质量、尺寸偏差、强度等指标的检测，确保施工质量符合要求。

五、施工安全1. 施工现场应设置明显的安全警示标志，确保施工人员和周围人员的安全。

2. 施工人员应穿戴符合要求的个人防护装备，包括安全帽、安全鞋、防护眼镜等。

3. 施工设备应经过检测和维护，确保其安全可靠，避免发生事故。

4. 施工过程中应加强对施工现场的管理和监督，及时排除施工安全隐患。

CFG桩基工程技术交底一、施工准备人员准备：确保各工种人员齐全，技术、质量、安全等岗位配置合理，特种作业人员持证上岗。

机械准备：根据施工组织设计，选择性能可靠、技术先进的施工机械，并确保进场机械状态良好。

材料准备：核对CFG桩基工程所需材料，确保其规格、质量符合设计要求，按规定进行送检。

技术准备：编制施工组织设计，进行技术交底，确保所有参建人员熟悉施工工艺和验收标准。

场地准备：清理施工现场障碍物，确保施工现场“三通一平”。

二、施工方法测量定位：根据设计图纸，使用全站仪进行桩位精确测量定位。

桩机就位：调整桩机位置，确保其垂直、水平，并满足设计要求的施工条件。

钻孔：钻孔设备按照测量定位的桩位进行钻孔，钻孔过程中要控制好钻孔的垂直度和深度。

混凝土混合与输送：在施工现场设置混凝土搅拌站，将原材料按比例投入搅拌机中进行搅拌，并通过混凝土泵或运输车将混凝土输送到孔口。

振捣与灌桩：在混凝土灌注过程中，采用振动器进行振捣，确保桩身混凝土密实。

移机：每根桩基施工完毕后，移至下一桩位继续施工。

桩基检测：成桩后按规定进行质量检测，确保满足设计要求。

三、质量控制质量目标：确保CFG桩基工程达到设计要求和验收标准。

质量控制措施：严格控制材料质量、施工工艺、检测手段等方面，对关键工序进行监控。

质量验收：施工过程中及施工完成后应进行质量验收，并做好验收记录。

不合格品处理：对不合格的部位进行整改或返工处理，直至达到合格标准。

质量档案管理：建立质量档案管理制度，对各阶段的质量控制活动进行记录和归档。

四、安全措施安全目标：确保施工过程中无安全事故发生。

安全教育培训：定期对作业人员进行安全教育培训，提高安全意识。

安全检查：定期对施工现场进行安全检查，及时发现并消除安全隐患。

安全防护措施：为作业人员配备必要的安全防护用品，如安全帽、防护服等。

应急预案：制定应急预案，并定期进行演练，确保在突发情况下能够迅速有效地应对。

五、环境保护环保目标：施工过程中应控制环境污染，做到绿色施工。

CFG桩技术安全交底1、技术交底CFG桩施工工艺CFG桩施工工序框图1、先打试桩，不跳打，看地层情况，发现窜传后再实际跳打法（隔桩），如果还有窜孔现象，再隔排隔桩跳打。

2、施工工序框图（见上页）3、施工工艺3.1钻机就位，平整场地，钻头对中桩位后，调整钻杆锤直度，封闭钻头上的楔形出料口。

3.2启动电机，钻杆旋转钻进至设计桩底标高，停止钻进，继续旋转30S，关闭电机，清理钻孔周围出土。

3.3开启混凝土输送泵，向输送管道注入混凝土，冲击钻尖活门使其楔形活门打开，边压灌混凝土桩体材料边提升钻杆至桩顶标高，停泵清洗。

3.4钻机移位，进行下一根桩的施工。

（当施工中断时间较长，通过钻杆顶部弯管的注水阀门，向钻杆内注入高压清水，清洗钻杆内孔及钻头）4、施工操作要点4.1桩机就位必须铺垫平稳，立柱垂直稳定牢固，钻头对准桩位。

.4.2开钻前必须检查钻头上的楔形出料活门是否闭合，严禁开口钻进。

4.3钻进过程中，为达设计标高不得反转或提升钻杆，如因特殊情况要提升钻杆或反转，应将钻杆提升到地面，对钻头活门重新清洗、疏通、闭合。

4.4桩体砼制作，落度控制在180±20mm。

4.5开始钻进或穿过软硬层交接处时，应保证钻杆垂直，缓慢进；在含砖头、瓦块的杂填土层或含水量较大的软塑粘性土层中钻进时，应尽量减少钻杆晃动，以免扩大孔径。

4.6钻进时，应注意观察电流值变化在正常工作状态。

4.7压力灌注之前几分钟，应先开动砼输送泵，提前将拌合好的砼充满整个输送管道，并将商砼储满输送砼料斗。

4.8压力灌注与钻杆提升配合好坏，将严重影响着桩的质量如钻杆提升晚将造成活门难以打开，致使砼压过大憋破胶管；如钻杆提升快将使孔底产生负压，饱和土涌入产生沉渣消弱桩的承载能力。

因此要求压力灌注与提升的配合要恰到好处，一般提升速度是当听到空心钻杆中有砼落声时提升钻杆为宜，以确保桩尖落实。

4.9压力灌注时砼的泵送应连续进行。

泵斗内要有一定的砼容量，砼容量应高出进料口50mm以上，以防吸进空气造成堵管。
