西风井新变电所安装改造安全技术措施

35KV变电所加装高压配电柜技术安全技术措施一、工程概况根据我矿工作安排，在6KV高压室1#电源进线柜（6109）东侧新增一台高压配电柜，其中需要将消弧谐柜一回路（6111）东移一台开关柜的位置，新增开关柜安装在1#电源进线柜（6109）与消弧谐柜一回路（6111）之间。

为保证设备安装安全顺利进行，特制订此安全技术措施。

二、施工时间2012年3月8日8点班三、施工人员施工负责人：张红灿葛天保施工人员：丁东振杨建雨朱时杰张青杰韩自豪李炎四、施工流程将新柜移至6KV变电所高压室东侧门→检查新柜、部件的完好性、配齐施工工具→请示调度室准备工作已完成→接到调度室允许施工命令后开始施工→开始停电(分联络)→验电（放电）、母线接地→拆除消弧谐柜→移至最东侧→安装新柜并接线→安装消弧谐柜并接线→请示送电→试送电，试检修→正式全面送电→施工完成五、施工前准备1、设备运抵35KV变电所后，机电车间负责人对设备进行清点检查，以厂提供的装箱单和图纸为依据，核实设备的名称、型号和规格，所附的零部件，检查设备的出厂合格证和其它技术资料及说明书是否齐全。

2、施工前，参加人员必须进行培训，参加人员必须熟悉施工的每个步骤。

并做好记录。

组织施工人员学习高压配电柜相关技术要求及标准。

学习时要结合实际反复推敲，认真领会。

3、施工过程中，需停6KV一回路电，受影响有：东风井1回路供电、下井1回路供电、平地压风机1回路供电、小吕沟供电、西风井1回路供电、杨南供电。

施工停电前进行通知。

并把地面6KV变电所1#变压器倒到2#变压器上运行,确保地面正常供电.4、施工前一天，机电车间写好停电联系票，工作票，操作票。

并进行审批。

5、施工前对工具进行检查，特别是验电器，要求变电所值班人员将验电器在有电的设备上验电，验明验电器完好，符合使用条件后方可使用。

确保工具的安全可靠。

6、要对设备各接触点逐个复查，确保接触点接触良好。

严禁电流回路短路，确保人身和设备的安全。

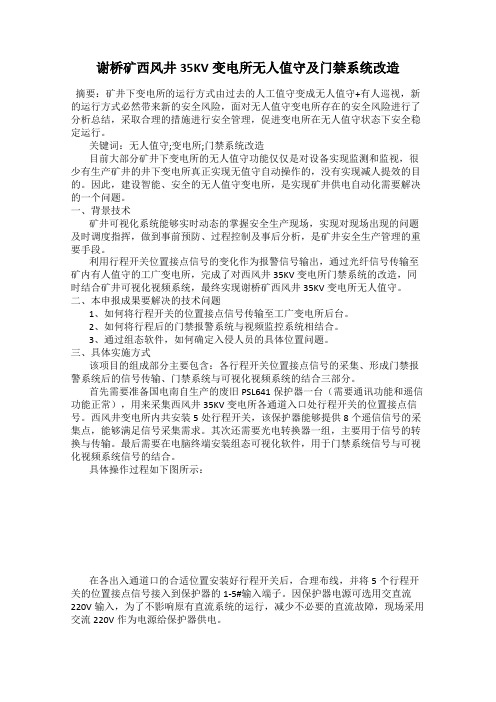

谢桥矿西风井35KV变电所无人值守及门禁系统改造摘要：矿井下变电所的运行方式由过去的人工值守变成无人值守+有人巡视，新的运行方式必然带来新的安全风险，面对无人值守变电所存在的安全风险进行了分析总结，采取合理的措施进行安全管理，促进变电所在无人值守状态下安全稳定运行。

关键词：无人值守;变电所;门禁系统改造目前大部分矿井下变电所的无人值守功能仅仅是对设备实现监测和监视，很少有生产矿井的井下变电所真正实现无值守自动操作的，没有实现减人提效的目的。

因此，建设智能、安全的无人值守变电所，是实现矿井供电自动化需要解决的一个问题。

一、背景技术矿井可视化系统能够实时动态的掌握安全生产现场，实现对现场出现的问题及时调度指挥，做到事前预防、过程控制及事后分析，是矿井安全生产管理的重要手段。

利用行程开关位置接点信号的变化作为报警信号输出，通过光纤信号传输至矿内有人值守的工广变电所，完成了对西风井35KV变电所门禁系统的改造，同时结合矿井可视化视频系统，最终实现谢桥矿西风井35KV变电所无人值守。

二、本申报成果要解决的技术问题1、如何将行程开关的位置接点信号传输至工广变电所后台。

2、如何将行程后的门禁报警系统与视频监控系统相结合。

3、通过组态软件，如何确定入侵人员的具体位置问题。

三、具体实施方式该项目的组成部分主要包含：各行程开关位置接点信号的采集、形成门禁报警系统后的信号传输、门禁系统与可视化视频系统的结合三部分。

首先需要准备国电南自生产的废旧PSL641保护器一台（需要通讯功能和遥信功能正常），用来采集西风井35KV变电所各通道入口处行程开关的位置接点信号。

西风井变电所内共安装5处行程开关，该保护器能够提供8个遥信信号的采集点，能够满足信号采集需求。

其次还需要光电转换器一组，主要用于信号的转换与传输。

最后需要在电脑终端安装组态可视化软件，用于门禁系统信号与可视化视频系统信号的结合。

具体操作过程如下图所示：在各出入通道口的合适位置安装好行程开关后，合理布线，并将5个行程开关的位置接点信号接入到保护器的1-5#输入端子。

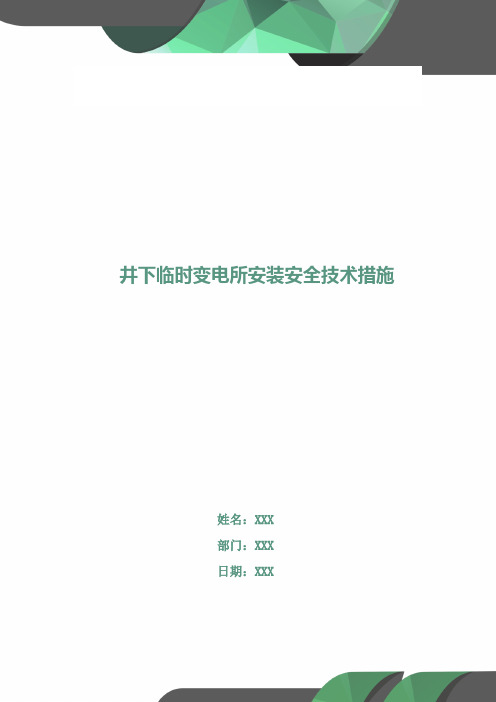

井下临时变电所安装安全技术措施姓名：XXX部门：XXX日期：XXX井下临时变电所安装安全技术措施一、工程概况碟子沟项目部目前供电方式为地面10KV供电，井下动力电源电压为660V，随着工作面的不断延伸，为满足井下供电需求，需在井下设临时变电所一个，10KV双回路高压下井，变电所安装工程量如下：YJV42 3×9510KV高压电缆一回路900m和二回路1000m各一根；高爆开关10台，其中PJG47-300/10高爆开关2台用于一、二回路总开关；PJG47-100/10高爆开关1台用于局扇专用；PJG47-50/10高爆开关7台，5台用于各工作面用电，2台备用；KSBG-630/10干式变压器一台用于生产用电，KSBG-800/10干式变压器一台用于局扇专用变压器，KBSGZY-500/10移动变压器2台用于综掘面。

KBZ-630A低爆开关2台，局扇和工作面各用一台；低压电缆敷设，安装照明及接地系统。

以上安装工作工程量大，因此，必须严密组织，科学决策，保证工程按期完成。

本工程质量目标为优良，为达到目标应各负其责，尽职尽责，做到奖罚分明。

二、施工准备工程开工前必须做好各项必要的准备工程,避免施工过程中危及施工人员、设备安全的现象,提前排除存在的安全隐患,避免窝工、返工现象,反对浪费,切实做到安全、文明、经济施工。

1、清理施工现场的杂物。

2、做好本次施工所需主辅材料计划。

3、准备好施工所需绳套及工具、器具、使之处于完好状态。

第 2 页共 9 页4、组织施工人员认真熟悉施工图，使施工人员对工程做到心中有数。

5、有关人员必须熟悉设备运输路线，确保运输安全无误。

6、大件检查外部有无损伤、部件铭牌，标志是否齐全规范。

三、施工工序、施工方法及技术措施1、施工工序设备下放——高爆开关安装——变压器安装——电缆敷设及二次接线——接地系统安装——照明安装——试验、调试、试运转。

2、施工方法及技术措施设备下放运输前，先将设备及盘车运至井口，在井口用钢丝绳套配合倒链将设备牢固的捆绑在盘车上，然后用铲车将其整体吊放在井口轨道上进行下放。

变电所安全操作规程4篇【第1篇】变电所平安操作规程一、停送电操作挨次⒈高压隔离开关操作挨次:⒈断电操作挨次:a、断开低压各分路空气开关,隔离开关。

b、断开低压总开关。

c、断开高压油开关。

d、断开高压隔离开关。

⒈送电操作挨次和断电挨次相反。

二、低压开关操作挨次:⒈断电操作挨次:a、断开低压各分路空气开关、隔离开关。

b、断开低压总开关。

⒈送电挨次与断电相反。

三、倒闸操作规程⒈高压电源,作倒闸操作,与有关部门联系同意后,按规定时光举行,不得私自任意倒闸。

⒈倒闸操作必需先送合空闲的一路,再停止本来一路,以免用户受影响。

⒈发生故障未查明缘由,不得举行倒闸操作。

⒈两个倒闸开关,在每次操作后均应立刻上锁,同时挂警告牌。

⒈倒闸操作必需由二人举行。

四、变电所设备平安检修规程⒈电工人员接到停电同志后,拉下有关刀闸开关,收下熔断器。

并在操作把手上加锁,同时挂警告牌,对尚无停电的设备周围加放庇护遮拦。

⒈凹凸压断电后,在工作前必需首先举行验电:⒈高压验电时,应使用相应高压等级的验电器,验电时,必需穿戴实验合格的高压绝缘手套,先在带电设备上实验,的确好用后,方能用其举行验电。

⒈验电工作应在施工设备进出线两侧举行,规定室外配电设备的验电工作,应在干燥天气举行。

⒈在验明的确无电后,将施工设备接地并将三相短路是防止骤然来电、庇护工作人员的基本牢靠的平安措施。

⒈应在施工设备各可能送电的方面皆装接地线,对于双回路供电单位,在检修某一母线刀闸或隔离开关、负荷开关时,不但同时将两母线刀闸拉开,而且应当施工刀闸两端都同时挂接地线。

⒈装设接地线应先行接地,后挂接地线,拆接地线时其挨次与此相反。

⒈接地线应挂在工作人员随时可见的地方,并在接地线外挂“有人工作”警告牌,工作监护人应常常巡查接地线是否白痴完好。

⒈应特殊强调的是,必需把施工设备各方面的开关彻低断开,必需拉开刀闸或隔离开关,使各方面至少有一个显然的断开点,禁止在只经断开油开关的设备上工作,同时必需注重由低压侧经过变压器高压侧反送电的可能。

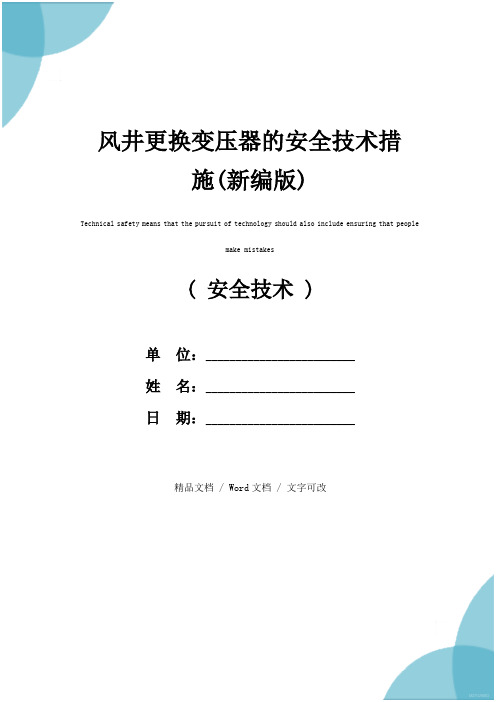

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改风井更换变压器的安全技术措施(新编版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes风井更换变压器的安全技术措施(新编版)一、概述因主要通风机需更换，现使用的变压器容量不能满足待安装主要通风机负荷要求，需把原有两台S11-400/0.4kv型变压器更换为S13-630/0.4kv的变压器。

两台的S11-400/0.4kv型变压器及时调往其他矿使用，为保证该工程安全顺利的完成，特制定本措施，望全体施工人员认真学习并执行。

二、施工时间为了保证井下通风的连续和安全性，更换安装一回路的1#变压器时，2#主要通风机正常运行。

更换安装二回路的2#变压器时，1#主要通风机照常运行。

施工时间：2013年2月22日8:30时至16:00时批准时间：2013年月日时至时安全负责人：胥强施工负责人：李恒芳施工负责人负责更换工程的工程质量、更换时间、电工工作安排、向调度室汇报施工完成情况。

本措施安全负责人对技改工程的安全监督、检查、监护全权负责。

三、施工组织：1、施工负责人在安装工作开始前，必须做到人员落实、材料到位、设备到位、工器具到位、方能保证安装工程的时效性和连续性。

只有以上几条落到实处，才能保证按时完成安装任务。

2、安装工作开始前，施工负责人必须组织全体施工人员认真学习、贯彻、落实本措施。

每个参加安装的施工人员要认真学习本措施、领会措施的每一条内容，不清楚的问题必须问清楚，不能含糊不清。

四、安全保障1、参加此项工作的全体人员，每天上班前由施工负责人组织开好班前会，交待好当天的任务和安全注意事项。

风井变电所改造安全技术措施根据平顶山市中祥圣达煤业有限公司复产前地面隐患排查整改方案第二项，第1条：地面变电所需升级改造，特编制施工安全技术措施：一、组织施工小组组长：陆伟政副组长：任老丙、王要政成员：王庆文、董自立、李党国、张振国二、现场管理1、设备改造前，对所有参加技术改造的人员必须进行全面的安全技术培训和学习。

2、施工负责人，对现场进行全程监控和现场管理。

3、不经施工负责人同意，其他施工人员严禁改变作业计划。

4、施工人员工作完毕后，要认真、仔细清除现场垃圾、下角料工具等一切杂物，确认现场清理干净后方可撤离。

5、施工人员撤离后，负责人要认真清点人数和现场卫生，确认无误后方可撤离现场。

6、施工现场负责人由任老丙同志担任。

三、停电范围、时间、地点及操作顺序停电地点：风井变电所停电时间：1小时30分停电范围：风井变电所及地面工业广场停电顺序：主风机-变压器-高压柜-户外隔离送电顺序：户外隔离-高压柜-变压器-主风机停、送电施工前后必须向调度室汇报。

四、整改方案及安全措施1、一回路整改措施（1）为了缩短停风时间，把新增的两台高压开关柜摆放在一回路端；安装整改前，断开一回路所有负荷；断开电源总开关，最后断开户外隔离，进行放电、验电，打好接地装置。

（2）改装前应首先用绝缘隔板隔断一回路与二回路，以防止隔离刀闸自合；此项工作由任老丙监督，王要政亲自操作。

（3）把动圈式反时限继电器，更换为GKP151微机保护装置，把油浸式断路器更换为ZN28-12型真空断路器。

（4）一回路高压柜整改好后，施工人员必须检查各部件是否按规定安装，各种保护是否灵敏可靠；检查现场卫生、工具是否按规定进行清理和清点；检查确认无异常状况时，方可撤离现场。

（5）施工负责人在工作人员撤离现场后，必须认真、细致、全面系统的对现场再检查一遍；经检查完全合格后，方可拆除接地装置。

（6）施工结束后对一回路高压柜进行空载试验，正常后，方可按相序接入负荷。

C、开关主回路，控制回路及负荷电机的接线方式与实际电压相符；
D、电流整定与实际负荷相符。

rarr;低压侧馈电开关rarr; 真空磁力起动器，逐段试送，逐段观测，正常后方可试送下一级。

三、电气设备安装安全技术措施
1、严格按lt;lt;煤矿井下机电设备完好标准及lt;lt;煤矿安全规程有关规定进行安装、使用。

2、由分管技术员，组织电气设备安装作业人员学习lt;lt;电气设备安装安全技术措施，lt;lt;停送电制度、lt;lt;井下电气设备完好标准，
3、停送电须专人联系，不得电话或他人传达，停送电实行监护制度，
4、电工在进行千伏级电气作业时，必须穿戴合格的绝缘靴、绝缘手套，监护人备好与工作电压相符的验电器、以及万用表、接地线、停送电警示牌。

5、进行127伏及以上电压作业过程中严禁单独作业。

6、单机、联合试运转时，除操作、监护、联系人员外，其他人员一律离开试运转设备5米以外。

7、刮板链预紧，电气设备测试检修情况下，需要停电的，必须将操作隔离手把打到零位，上好闭锁，挂有人作业，不准送电警示牌,并
设专人看管。

8、停送电、试运转出现电气故障，在检修测试过程中，严禁带电作业，特别是各种开关不准开盖后送电操作，严格执行停、送电监护制度，同时必须正确使用测试仪表，选择合适的挡位和量程。

风井供电系统改造方案为确保风井供电系统改造工程安全有序进行，特编制本方案，要求相关人员严格执行。

一、改造施工内容：1）自风井地面临时变电所二回路高爆开关电源侧引接一趟MYJV22-3×50mm²高压6kv电缆，至低压配电室新增高爆开关电源侧，长度约30米，完成高爆开关接线安装。

2）自低压配电室新增高爆开关负荷侧，引接一趟MYJV32-3×50mm²高压6kv电缆，至井下新增KBSGZY-500/6移动变电站，长度600米，完成接线安装。

3）按附图完成井下低压系统改接线工作。

4）地面35kv变电所停扇风机一回路，风井终端杆登杆作业处理避雷器引接线。

二、改造施工安全技术措施：1）提前将水仓排至最低水位，施工前必须提前将所需电缆敷设到位，做好电缆头。

2）严格执行停送电制度，停电时先低压后高压、先下级后上级，送电时先上级后下级、先高压后低压，改接线前必须进行验放电。

3）未经许可严禁私自合高、低压联络开关。

4）架空线路作业时，35kv变电所内出线柜必须停电、拉出手车、合接地刀、悬挂停电牌后方可登杆作业。

5）地面倒换低压电源时，提升机停止运行。

6）改造完成后，双回路全分列运行，一回路低压下井，二回路高压下井，实现水泵双回路供电。

三、改造施工步骤：1）进行下井移变高爆开关电源侧接线安装工作。

2）停风井二回路进线高爆开关并拉出断路器手车，拉出联络高爆开关断路器手车，悬挂停电牌；3）打开联络开关电源接线腔盖板，验放电后进行接线安装。

4）下井高压电缆到货后，进行井筒下放电缆敷设工作，电缆敷设到位后，进行下井移变高爆开关负荷侧的接线安装工作。

5）停地面临时变电所一回路315kvA油变高爆开关，按图纸进行低压改接线，接线完成后二回路送电，核对低压联络开关相序，确认无误后水泵试运转，确保完好。

6）停地面局扇、压风机及提升机，停地面低压配电室内低压总开关，将刀开关切换到二回路，送电恢复局扇、压风机及提升机运行。

变压器更换工程施工方案编制人：审核人：豫西建设第一机电安装分公司2015年12月30日一、工程概况：本次更换的两台主变分别安装在千秋西风井变电站和新安站，根据供电公司负荷调整的需要，需对两台主变互换来满足供电要求。
