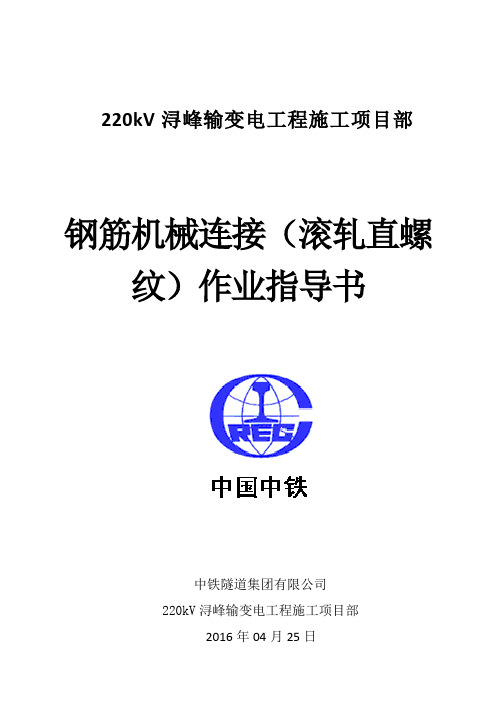

220kV浔峰输变电工程施工项目部钢筋机械连接（滚轧直螺纹）作业指导书中铁隧道集团有限公司220kV浔峰输变电工程施工项目部2016年04月25日钢筋机械连接（滚轧直螺纹）作业指导书1总则编制依据钢筋机械连接（滚轧直螺纹）作业指导书是以《钢筋混凝土用热轧带肋钢筋》GB1499-2007、《钢筋混凝土用热轧光圆钢筋》GB13013-91、《普通螺纹_基本尺寸》GB_T196-2003、《钢筋机械连接技术规程》JGJ107-2010、钢筋（剥肋）滚轧直螺纹接头验收规程、滚轧直螺纹钢筋连接接头_JG163-2004，《中国中铁股份有限公司施工现场直螺纹钢筋机械连接质量标准卡控红线》为主要依据，施工方案中未提及的部分，仍执行现行国家规范及行业标准。
适用范围本作业指导书适用于220kV浔峰输变电工程--顶管隧道始发井、接收井施工标段钢筋机械连接。
钢筋机械连接的特点钢筋机械连接具有节省人力、无明火作业、节能省材、工效快等优点，对抢工期具有显着的优势，接头可预制，工厂化生产，质量稳定可靠。
常用的钢筋机械连接接头类型有挤压套筒接头、锥螺纹套筒接头、直螺纹套筒接头、受压钢筋端面平接头等。
在工程施工中，采用何种类型的钢筋机械连接技术应根据有关设计要求、工程施工条件、综合效益、质量稳定性及该技术在其它建筑工程中应用成功的经验等因素来选定。
从几种接头连接技术的对比优势来看，按设计图纸要求，本工程钢筋机械连接采用滚压直螺纹套筒接头，并经监理单位审查同意。
在施工管理和作业中，凡违反本作业指导书而对工程质量、安全、进度及经济造成不良后果者，应按我项目质量奖惩制度视其情节和严重程度给予罚款。
人员要求主要负责人、技术负责人、技术人员、安全质量专（兼）职人员、作业队长（领工员）、试验检测人员必须接受钢筋机械连接工序及质量控制专业培训、考核；现场加工钢筋接头的操作工人，必须经专业人员培训合格后持证上岗。
原材要求钢筋原材所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进行复核，并按不同批次、规格、炉号及不同厂家的原材进行外观和物理性能的检测。
钢筋直螺纹连接作业指导书一、施工准备1、材料1.1、钢筋：钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告单。
1.2、连接套应符合以下要求：有明显的规格标记（如Φ32、Φ28、Φ25、Φ22、Φ20、Φ18）；螺孔用塑料密封盖封住；有产品合格证；连接套应分类包装存放,不得混淆和锈蚀。
2、主要机具：2.1、钢筋剥肋滚轧直螺纹成型机型号GHB/Z-32,可套制直径16mm-32 mm的Ⅱ或Ⅲ级钢筋的轧丝机。
2.2、量规：量规包括止端螺纹环规、通端螺纹环规和直螺纹量规（卡尺）。
止端螺纹环规、通端螺纹环规都是用来检查钢筋连接端的直螺纹牙形加工质量的量规。
止端螺纹环规是用来检查钢筋连接端的直螺纹直径的量规,止规一般要求进入螺纹2～3P（P为螺距）。
通端螺纹环规是用来检查直螺纹直牙形加工质量的量规,通规一般要求进行整个直螺纹区域。
直螺纹量规（卡尺）是用来检查直螺纹长度是否满足质量要求的量规。
2.3、拧紧扳手：宜采用把手长度不小于40CM的管钳拧紧扳手二、工艺流程切割下料→端头处理→剥肋→加工螺纹→钢筋连接→质量检查→做标识→分类堆放→现场安装三、接头施工工艺1、钢筋切割下料对端部不直的钢筋要预先调直,切口的端面应与轴线垂直,不得有马蹄形或挠曲,刀片式切断机和氧气吹割都无法满足精度要求,通常只有采用切割机按配料长度逐根切割。
2、钢筋剥肋钢筋端头的初处理,工厂在轧制钢筋时,其端头都用断钢机裁断,因此端头形状总是不规则的,加工螺纹的端头,必须规则、平整,要求每根钢筋的端头必须用切割机重新切割,使其达到套丝要求。
钢筋端面垂直度的控制：钢筋断面与轴线垂直度,直接影响到钢筋与套筒的实际咬合长度。
3、钢筋端头加工钢筋端头挤压采用专用挤压机,挤压力根据钢筋直径和挤压机的性能确定,挤压部分的长度为套筒长度的1/2+2P(P为螺距)4、加工螺纹钢筋的端头螺纹规格应与连接套筒的型号匹配,加工后随即用配套的量规逐根检查,合格后再由专职质检员按一个工作班10%的比例随机抽样检查,发现有不合格的丝头时,应全部逐个检查,并切除所有不合格丝头,重新剥肋和加工螺纹。
钢筋滚轧直螺纹连接作业指导书1适用范围一般工业与民用建筑、构筑物的现浇钢筋混凝土结构中直径为16～40mm 的HRB335，HRB400 级(Ⅱ 、Ⅲ级)钢筋的连接。
2作业准备2.1材料准备2.1.1用于连接的钢筋必须具有质量证明书和检验报告，其级别、直径必须符合设计要求和国家现行标准《钢筋混凝土用热轧带肋钢筋》ＧＢ1499 及《钢筋混凝土用余热处理钢筋》ＧＢ13014 的要求。
2.1.2钢筋滚轧直螺纹接头所用连接套应有明显的规格标记，一端孔应用塑料密封盖封住，连接套进场时应有产品合格证；标准型连接套的外形尺寸应符合表2.1.2 的规定。
2.1.3连接套螺纹中径尺寸的检验采用止、通塞规。
止塞规旋入深度小于等于3 倍螺距；通塞规应能全部旋入。
2.1.4连接套应分类包装存放，不得混淆和锈蚀。
连接套外形尺寸表 2.1.22.2机具准备主要机具有切割机、钢筋滚轧直螺纹成型机、普通扳手及量规(牙形规、止环规、通环规、止塞规、通塞规)、丝头卡板等工具。
2.3作业条件2.3.1操作工人（包括套丝的工人）必须经专门培训，并经考试合格后持证上岗。
2.3.2该技术提供单位已提交有效的型式检验报告。
2.3.3接头位置应符合规定。
2.3.4熟悉图纸，做好技术交底。
3施工作业标准3.1工艺流程钢筋切割→（剥肋）滚轧螺纹→接头工艺检验→钢筋连接→质量检验3.2操作工艺3.2.1钢筋切割钢筋应先调直后切割，宜用钢筋切断机或砂轮锯切割，不得用气割。
钢筋切割时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲、不得出现马蹄形。
3.2.2钢筋（剥肋）滚轧螺纹3.2.2.1加工钢筋螺纹时，应采用水溶性切削冷却润滑液，不得用机油润滑或不加润滑液套丝。
3.2.2.2钢筋丝头的牙形、螺距必须与连接套的牙形、螺距规相吻合，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。
钢筋丝头示意图见图3.2.2.2；钢筋同径连接的加工要求见表 3.2.2.2ａ；钢筋同径连接左右旋加工要求见表3.2.2.2ｂ；钢筋滚轧螺纹加工的基本尺寸要求见表3.2.2.2ｃ。
钢筋接头直螺纹连接作业指导书一、设计要求本工程钢筋混凝土结构中直径为16～25㎜的HRB335级钢筋的连接，采用活套筒连接方式（A级）选用钢筋剥肋滚压直螺纹连接。
二、编制参考标准及规范《钢筋混凝土用热轧带肋钢筋》（GB 1499）；《钢筋混凝土用余热处理钢筋》GB 13014）；《钢筋机械连接通用技术规程》（JGJ 107—2003）；套筒与锁母材料应采用优质碳素结构钢或合金结构，其材质符合GB699规定。
2.6锁母锁定连接套筒与钢筋丝头相对位置的螺母。
三、基本规定1、采用螺纹套筒连接的钢筋接头,其设置在同一构件中纵向受力钢筋的接头相互错开。
钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。
在同一连接区段内有接头的受力钢筋截面面积的百分率（以下筒称百分率），应符合下列规定：（1）接头宜设置在结构构件受拉钢筋应力较小部位。
（2）接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用1级或2级接头，且接头百分率不应大于50%。
2、接头端头距钢筋弯曲点不得小于钢筋直径的10倍。
3、不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。
四、施工准备1、技术准备(1)凡参与接头施工的操作工人必须参加技术培训,经考核合格后持证上岗.(2)核对有编号的布筋图纸加工单与成品数量;(3)做好技术交底。
2、材料准备（1）材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。
（2）质量要求：1)钢筋质量要求：①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》（GB 1499）和《钢筋混凝用余热处理钢筋》（GB13014）的要求，有原材质、复试报告和出厂合格证；②钢筋应先调直在下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
2）套筒与锁母材料质量要求：①套筒与锁母材料应采用优质碳素结构钢或合金结构钢，其材质应符合GB66规定；②成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。
钢筋滚轧直螺纹连接作业指导书中铁上海工程局有限公司武汉市轨道交通六号线一期第十六标项目经理部2014年8月钢筋滚轧直螺纹连接作业指导书编制：复核：审核：中铁上海工程局有限公司武汉市轨道交通六号线一期第十六标项目经理部2014年8月目录1、接头的性能等级和应用 (1)2、施工准备 (2)2.1安全要求： (2)2.2技术准备 (2)3、套筒检验 (6)3.1.基本要求 (6)3.2.质量要求 (7)3.3检验方法及频率 (8)4、丝头加工与检验 (9)4.1.工艺流程 (9)4.2接头施工 (9)5、钢筋连接施工工艺和检验 (10)5.1、工艺流程 (10)5.2、操作要点 (10)5.3.钢筋连接质量检验 (12)6、接头施工现场检验与验收 (12)7、施工注意事项 (13)8、安全、环境管理与措施 (14)钢筋滚轧直螺纹连接作业指导书为深刻吸取各类工程主体结构质量安全事故教训，切实加强施工现场直螺纹钢筋机械连接质量控制，有效防范和杜绝直螺纹钢筋机械连接质量事故发生，确保作业现场直螺纹钢筋机械连接100%符合规范要求，确保结构工程质量安全，根据《钢筋机械连接技术规程》（JGJ107—2010）、《钢筋混凝土用钢第2部分：热轧带肋钢筋》（GB1499.2-2007）等规程及相关资料，编制本指导书。
1、接头的性能等级和应用1）、根据唐家墩站工程的特性，接头的性能等级要求定为Ⅰ级；其接头的抗拉强度、变形性能、抗疲劳性能等指标应符合JGJ107中的相关规定；并应按JGJ107中的规定进行接头的型式检验。
2）、直螺纹接头适用于砼工程结构中钢筋直径16～40mm间HRB335、HRB400钢筋连接。
钢筋连接件的砼保护层厚度宜符合现行国家标准《混凝土结构设计规范》（GB50010）中受力钢筋砼保护层最小厚度的规定或设计规定，本项目必须满足设计要求。
3）、结构中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。
目录1.目旳 ............................................................. 错误!未定义书签。
2.编制根据 ......................................................... 错误!未定义书签。
3.合用范围 ......................................................... 错误!未定义书签。
4.技术准备 ......................................................... 错误!未定义书签。
5.人员组织 ......................................................... 错误!未定义书签。
劳动力组织记录表 ................................................... 错误!未定义书签。
6.材料规定 ......................................................... 错误!未定义书签。
7.机具配置 ......................................................... 错误!未定义书签。
7.1钢筋剥肋滚压直螺纹机.......................................... 错误!未定义书签。
7.2限位挡铁..................................................... 错误!未定义书签。
7.3螺纹环规..................................................... 错误!未定义书签。
7.4力矩扳手..................................................... 错误!未定义书签。
钢筋直螺纹作业指导书工程名称： ______________________________编制单位： ______________________________报送时间： ______________________________第一节工程概况一、工程简介工程名称：建设地点：建设规模：结构概况：建设单位：设计单位：勘察单位：监理单位：施工单位：计划工期：第二节编制依据我们依据施工图纸、国家现行的技术标准、施工规范、工程质量评定标准及操作规程、XXXX省有关文件和类似工程的施工经验为指南进行编制。
一、图纸XXXXX省建筑设计院设计的“XXXXXX项目施工图”。
二、国家标准一、材料准备1、钢筋应符合《钢筋混凝土用热扎带肋钢筋》（GB1499）和《钢筋混凝土用余热处理钢筋》（GB13014）,具有出厂合格证、复试报告。
钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。
对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：D钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于L25；2）钢筋的屈服强度实测值与强度标准值的比值不应大于1.3o2、螺纹套筒采用45号钢，并符合《优质碳素结构钢技术条件》（GB699）的规定，主要参数如热处理状态、螺距、牙型高度、牙型角、公称直径等均应符合有关规定。
D成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。
3、直螺纹接头进场要有型式检验报告,开始连接前,应对每批进场钢筋进行挤压连接工艺检验。
二、作业准备1、熟读设计图纸、规范和技术标准，对加工及施工人员进行技术交底。
2、用于剥肋滚轧直螺纹连接的钢筋采用无齿锯锯切，确保钢筋端头平直。
主筋直螺纹丝头加工操作人员要经厂家的专业人员进行培训合格后，持证上岗。
钢筋直螺纹连接作业指导书编号：钢筋直螺纹连接作业指导书单位：中铁编著：审核：审批：年月日发布年月日实施目录1、总则1.1 适用范围本作业指导书适用于本工程中采用HRB335，HRB400级C22～C32的钢筋作为受力钢筋的滚轧直螺纹连接。
1.2 编制依据中铁第四勘察设计院设计的施工图；《钢筋混凝土用热轧带肋钢筋》（GB 1499）；《钢筋混凝土用余热处理钢筋》（GB 13014）；《滚轧直螺纹钢筋连接接头》（JG 163-2004）；《钢筋滚轧直螺纹连接技术规程》（DBJ 13-63-2005）；《钢筋机械连接通用技术规程》（JGJ 107-2010）。
2、工程概况本工程框架结构凡纵向钢筋的直径>20mm者，采用直螺纹连接，接头的性能等级为Ⅱ级。
接头的抗拉强度、变形性能、材料的选用、接头数量及位置、连接件的混凝土保护层厚度、连接套间距、钢筋直螺纹的加工、钢筋连接、接头检测等要求均应按照国家有关规定执行及验收。
3、作业准备3.1 主要材料及机具3.1.1 钢筋：用于接头连接的钢筋应符合《钢筋混凝土用热轧带肋钢筋》GB 1499及《钢筋混凝土用余热处理钢筋》GB 13014的有关规定。
3.1.2 连接套筒及锁母的材料：应选用45#优质碳素结构钢或其他经型式检验确认符合要求的钢材，其材质应符合有关钢材的现行国家标准及《钢筋机械连接通用技术规程》JGJ 107-2010的有关规定。
3.1.3 材料均应有产品合格证，性能检测报告等，并按规定做相关的进场检验。
3.1.4 所需的机具设备有砂轮片切割机、直螺纹滚轧机、游标卡尺、通端螺纹塞规、止端螺纹塞规、环通规、环止规、扳手、管钳等。
3.2 技术准备3.2.1 滚轧直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗，并及时提供证书复印件以便于接头送试，未经培训的人员严禁操作设备；3.2.2 核对图纸并已做好技术交底。
3.3 作业条件3.3.1 钢筋端头螺纹已加工完毕，检查合格，且已具备现场钢筋连接条件； 3.3.2 钢筋连接用的套筒已检查合格，进入现场挂牌整齐码放。
蒙华铁路MHTJ-16标段三工区钢筋滚扎直螺纹连接作业指导书蒙华铁路MHTJ-16标段三工区目录一、接头的性能等级和应用 (1)二、施工准备 (2)三、套筒检验 (8)1.基本要求 (8)2.质量要求 (9)3.检验方法及频率 (9)四、丝头加工与检验 (11)五、钢筋连接和检验 (15)六、接头施工现场检验与验收 (18)七、施工注意事项 (19)钢筋滚扎直螺纹连接作业指导书为加强蒙华铁路工程质量管理，提高一线施工人员的质量意识。
依据《钢筋机械连接通用技术规程》（JG/T163-2013）以下简称（JG/T163）等规程及相关资料，编制本指导书。
一、接头的性能等级和应用1、根据蒙华铁路工程的特性，接头的性能等级要求定为Ⅰ级、II级钢；其接头的抗拉强度、变形性能、抗疲劳性能等指标应符合JG/T163中的相关规定；并应按JG/T163中的规定进行接头的型式检验。
2、直螺纹接头适用于砼工程结构中钢筋直径16～40mm 间HRB400钢筋连接。
本工区参照执行蒙华铁路有关设计图纸要求，直径16mm及以上的HRB400钢筋接头宜采用滚扎直螺纹套筒连接，3、钢筋连接件的砼保护层厚度宜符合现行国家标准《混凝土结构设计规范》（GB50010）中受力钢筋砼保护层最小厚度的规定或设计规定，本工区必须满足设计要求。
4、结构中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d计算（d为被连接钢筋中的较大直径）且不小于50cm。
在同一截面上钢筋接头的截面积不得大于截面总面积的25%。
5、钢筋弯曲点与接头端头距离大于钢筋直径的10倍，严禁在接头处弯曲。
二、施工准备安全要求：1、工人进入施工现场不许穿拖鞋，必须正确佩戴安全帽。
2、严禁酒后作业，在施工现场追逐、打闹。
3、不准带小孩进入施工现场。
4、注意施工机械用电安全，严禁私拉、乱接电线，必须由专业电工接、拆线。
5、工人在操作加工丝口时，要双手脱离钢筋后，方可启动套丝机，防止伤害事故发生。
1西安地铁三号线TJSG-8标中铁股份钢筋机械连接作业指导书钢筋机械连接（滚轧直螺纹）作业指导书1总则1.1编制依据钢筋机械连接（滚轧直螺纹）作业指导书是以《钢筋混凝土用热轧带肋钢筋》GB1499-2007、《普通螺纹_基本尺寸》GB_T196-2003、《钢筋机械连接技术规程》JGJ107-2010、钢筋（剥肋）滚轧直螺纹接头验收规程、滚轧直螺纹钢筋连接接头_JG163-2004为主要依据，施工方案中未提及的部分，仍执行现行国家规范及行业标准。
1.2适用范围本作业指导书适用于西安地铁三号线TJSG-8标盾构吊出井钢筋机械连接。
1.3钢筋机械连接的特点从几种接头连接技术的对比优势来看，按设计图纸要求，本工程钢筋机械连接采用滚轧直螺纹套筒接头，并经监理单位审查同意。
1.4人员要求加工钢筋技术人员必须按该技术交底进行培训，经考核合格后持证上岗操作，人员应相对稳定。
1.5原材要求1.5.1钢筋原材所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进行复核，并按不同批次、规格、炉号及不同厂家的原材进行外观和物理性能的检测。
其中，外观检测中，重点检查钢筋表面不得出现裂纹、结疤和折叠；表面的凸块和其他缺陷的深度和高度不得大于所在部位尺寸的偏差，并测量本批钢筋的直径偏差。
实验合格之后才能使用。
严禁使用不符合要求的原材。
1.5.2连接套（套筒）钢筋连接直螺纹套筒为定型产品。
每批套筒进场时须核实其产品合格证，经进场质检员复核合格后方可用于施工，钢筋直螺纹加工必须有检验记录。
按照钢筋连接技术规程相关要求，使用前分别对每种形式、级别、规格的连接接头进行型式检验。
2操作步骤2.1钢筋下料直螺纹接头钢筋下料应使用砂轮切割机切断钢筋，切口面应与钢筋轴线垂直，严禁有马蹄形活翘曲，严禁用剪断机剪断或用气割切割下料；墩粗头严禁有与钢筋轴线相垂直的横向裂纹。
2.2钢筋加工2.2.1准备工作检查电源及滚轧机床安装是否水平，向机床中的减速机注入润滑油，向冷却液箱中注入足量的水溶性乳化切削液。
钢筋滚轧直螺纹连接施工作业指导书
1.定义及适用范围
1.1 定义：滚轧直螺纹钢筋连接技术是继镦粗直螺纹钢筋连接技术后又一种新型的钢筋连接技术。
滚轧直螺纹钢筋连接技术，是通过对钢筋连接端部表面，进行无切削的滚轧加工，利用钢材冷作硬化原理，提高材料抗拉强度，并强化连接螺纹，从而达到与钢筋的等强度连接。
此种螺纹加工方法使钢筋内部的金属晶格延螺纹形状紧密排列，经滚轧后的钢筋连接螺纹有较高的精度和足够的强化效果，从而能达到接头强度大于钢筋母材强度的效果。
滚轧直螺纹钢筋连接技术的现场丝头制作工艺简单，一道工序即可在钢筋连接端部滚轧出连接螺纹，然后用相应的连接套筒将钢筋连接。
专用的钢筋直螺纹滚轧机结构简单，工作效率高，平均每台班可加工 400～600 个丝头，200～300 个接头。
一台滚轧机可用于不同直径钢筋的滚丝加工，且螺纹尺寸稳定，能保证与连接套筒的有效配合和互换。
1.2 特点
滚轧直螺纹钢筋连接接头是在以往各种钢筋机械连接技术基础上发展起来的，具有以下特点：
1.2.1 强度高
滚轧加工系通过钢材的冷作硬化原理，明显提高材料的抗拉强度，使接头强度高于钢筋母材强度，断裂均发生于钢筋母材。
1.2.2 抗疲劳性能好
滚轧直螺纹齿底存在残余的压应力，能部分抵消钢筋受拉时齿底部位由应力集中引起的高拉应力，从而提高接头的抗疲劳性能。
适合于对钢筋接头有抗疲劳要求的工况。
1.2.3 设备简单，易于操作
带肋钢筋的专用滚轧螺纹加工设备结构简单，对操作工人的技术水平要求不高，经简单培训即可上岗操作，设备的现场维护也比较简单，故障率小。
1.2.4 效率高，施工方便
滚轧螺纹加工生产效率高，平均每台班加工钢筋丝头 400～600 个（接头200～300 个），且现场连接过程简单、方便，用扳手拧紧即可。
1.3 适用范围：滚轧直螺纹接头适用于高空、地下及风雨季节等各种自然环境，适合于施工现场无电、电力不足或防火要求高的场合的接头安装。
通过采用标准型、加长丝头型、锁母型及扩口型等各种类型的接头，可以满足各种工况的要求。
2.材料要求
2.1钢筋应有出厂合格证和试验报告，品种和性能符合《钢筋混凝土用热轧带肋钢筋》（GB1499.2-2013）标准的要求。
2.2直螺纹连接套
用 45 号优质碳索结构钢或其他经试验确认符合要求的钢材。
3.机械设备
3.1 现场设备
由于滚轧直螺纹连接技术属于场外预制，现场连接的施工方式，所有钢筋丝头的加工均在钢筋加工场地完成，这就要求设备摆放位置相对固定。
设备安装位置要求有防雨设施及 380V 电源，设备容量为 4KW/套。
安装时滚丝机主轴中心线与放置在支架上的待加工钢筋中心线保持一致。
3.2 连接套筒及滚丝设备
凡采用滚轧直螺纹技术的工程，钢筋连接所用的连接套筒要有套筒出厂合格证、材质证明书、资料齐全方可使用。
套筒进入现场后应妥善保管，不得造成锈蚀及损坏。
钢筋直螺纹滚轧设备的使用及维护保养方法详见设备使用说明书。
4.作业条件
4.1参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。
4.2滚丝机等机械设备经调试，可满足施工要求。
4.3 螺纹套及钢筋端头已经清理、除锈、去污，按规格尺寸加工，存放备用。
5.操作工艺
5.1 施工工艺流程图：
5.2 人员配置情况：
凡从事滚轧直螺纹钢筋连接工作的工人必须经过技术培训，成绩合格者方能持证上岗，班组成员应相对固定。
正常情况下每台班应配操作工人 3～6 人，其中滚丝机操作 1 人，丝头质检、盖保护帽及钢筋搬运 2～5 人。
5.3 现场施工
5.3.1
下料
5.3.1.1
钢筋下料宜用砂轮锯、带锯床、专用锯片铣割机，不宜用普通切筋机方法切断。
5.3.1.2
钢筋端部不得有弯曲，出现弯曲时应调直。
5.3.1.3
钢筋端面须平整并与钢筋轴线垂直，不得有马蹄形或扭曲。
5.3.2滚丝
5.3.2.1为了确保螺纹的加工质量，操作人员必须持证上岗。
5.3.2.2滚轧直螺纹现场质量控制的核心是丝头加工质量的控制，因此加工丝头的检验至关重要。
丝头检验有三个要素：（1）、螺纹中径尺寸；（2）、螺纹加工长度；（3）、螺纹牙型；
每项检验用的量具、检验方法及要求详见下表：
5.3.2.3对加工的钢筋螺纹丝头，必须逐个进行自测检查，并每加工 10 个用检具检查一次，并做检验记录。
钢筋丝头规格表
5.3.2.4检验合格的钢筋丝头，立即将其一端套上同规格的塑料保护帽，另一端套上同规格的连接套筒，存放整齐备用。
5.3.3 连接
5.3.3.1连接前的准备：钢筋连接之前，先将钢筋丝头上的塑料保护帽及连接套筒上的塑料密封盖取下并回收，检查钢筋的规格是否与连接套筒一致，检查螺纹是否完好，如有杂物或锈蚀需用铁刷清理干净。
5.3.3.2标准型接头的连接：把连接套筒拧到被连接钢筋上，然后用长于 40 厘米的扳手将连接的两根钢筋拧紧，连接套筒两端的外露完整丝扣不得超过 2 扣。
钢筋连接完毕后，应用油漆画上标记。
表5.1-2 直螺纹钢筋接头拧紧力矩值
5.3.3.3加锁母型接头的连接：先将锁紧螺母及标准套筒全部拧在加长丝头钢筋一侧，将待接钢筋的标准丝头靠紧后，再将套筒拧回到标准丝头一侧，并用扳手拧紧，再将锁紧螺母与标准套筒拧紧锁定并做标记。
加长丝扣端的外露丝扣数不受限制。
5.3.3.4加长丝头型接头的连接：先将标准套筒全部拧在加长丝头钢筋一侧，将待接钢筋的标准丝头靠紧后，再将套筒拧回到标准丝头一侧，并用扳手将钢筋对顶紧，并做标记。
加长丝扣端的外露丝扣数不受限制。
5.3.3.5正反丝扣型接头的连接：将已加工好正反丝扣的两根待接钢筋摆好，与待安装的正反丝扣连接套筒对应摆放（正扣接正扣，反扣接反扣），一边转动套筒，钢筋以便沿轴向向内移动，逐渐连接到位，并用扳手将套筒最终拧紧。
6.质量标准
6.1 现场接头工艺检验：
按《钢筋机械连接技术规程》JGJ107-2016要求，现场钢筋丝头在正式加工前，用现场的滚轧设备和现场钢筋与连接套筒，每种规格钢筋做一组（3 根），待静力拉伸试验合格后方可大量加工连接。
6.2 现场接头抽检：
现场钢筋连接后，质检员按规定的抽检接头数量进行检查。
按《钢筋机械连接技术规程》JGJ107-2016 第 6 章的抽检制度，每 500 个接头为一批，每批抽检 3 个接头。
当 3 个试件均符合表3.0.5 中的单向拉伸的强度要求时，该验
收批为合格。
如有一个试件不符合要求，应再取 6 个试件进行复检。
复检中全部合格则判该批强度为合格，如仍有一个试件不符合强度要求，则该验收批判为不合格。
如果出现这种情况，必须查明原因并与有关部门研究处理方法。
7.安全措施
7.1滚轧设备的电源及设备电器，应由专业电工进行操作、维护和修理。
非电工不得随意进行上述操作。
7.2滚轧操作时，钢筋必须夹紧，如滚轧过程中发现钢筋因夹具松动而转动时，不得用手扶摸钢筋。
7.3现场操作应戴安全帽。
7.4雨天不得露天生产，防止电器漏电。
