【CN209643509U】一种苗木种植用高效洒水车【专利】

专利名称：一种洒水车
专利类型：发明专利
发明人：孙逢春,张军,林程,韩冰申请号：CN200910080820.5申请日：20090323
公开号：CN101509241A
公开日：
20090819
专利内容由知识产权出版社提供
摘要：本发明公开一种洒水车，该洒水车包括动力驱动系统，传动系统，制动系统，转向系统和洒水系统；所述动力驱动系统能够为洒水车的行驶提供动力，所述洒水系统包括水泵、管路系统和水罐，所述水泵能够使水罐内的水通过管路系统喷洒，还包括电源总成，所述电源总成包括动力电源；所述动力驱动系统包括驱动控制器和驱动电机；所述驱动控制器能够控制驱动电机的运转；所述驱动电机能够为洒水系统提供动力；所述动力电源与驱动电机相连。

由于本发明提供的洒水车的行驶和洒水作业是以电能为动力能源，从而能够减少产生的噪音，避免尾气排放。

申请人：北京理工大学
地址：100081 北京市海淀区中关村南大街5号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
更多信息请下载全文后查看。

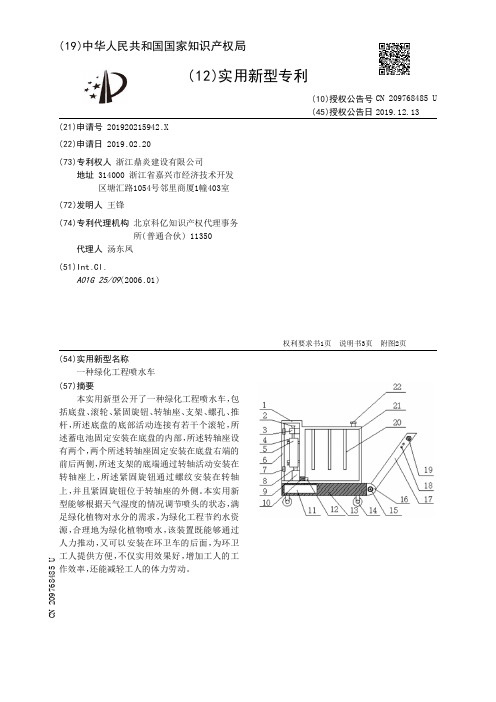

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920215942.X(22)申请日 2019.02.20(73)专利权人 浙江鼎炎建设有限公司地址 314000 浙江省嘉兴市经济技术开发区塘汇路1054号邻里商厦1幢403室(72)发明人 王锋　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.A01G 25/09(2006.01)(54)实用新型名称一种绿化工程喷水车(57)摘要本实用新型公开了一种绿化工程喷水车，包括底盘、滚轮、紧固旋钮、转轴座、支架、螺孔、推杆，所述底盘的底部活动连接有若干个滚轮，所述蓄电池固定安装在底盘的内部，所述转轴座设有两个，两个所述转轴座固定安装在底盘右端的前后两侧，所述支架的底端通过转轴活动安装在转轴座上，所述紧固旋钮通过螺纹安装在转轴上，并且紧固旋钮位于转轴座的外侧。

本实用新型能够根据天气湿度的情况调节喷头的状态，满足绿化植物对水分的需求，为绿化工程节约水资源，合理地为绿化植物喷水，该装置既能够通过人力推动，又可以安装在环卫车的后面，为环卫工人提供方便，不仅实用效果好，增加工人的工作效率，还能减轻工人的体力劳动。

权利要求书1页 说明书3页 附图2页CN 209768485 U 2019.12.13C N 209768485U权　利　要　求　书1/1页CN 209768485 U1.一种绿化工程喷水车，包括水管箱(1)、喷枪(2)、喷枪架(3)、水管架(4)、软管(5)、箱门(6)、铰链(7)、排水口(8)、水泵(9)、防水垫(10)、蓄电池(11)、吸水管(12)、底盘(13)、滚轮(14)、紧固旋钮(15)、转轴座(16)、支架(17)、螺孔(18)、推杆(19)、挡板(20)、水箱(21)、注水管道(22)、喷头(23)、调节阀(24)、接管口(25)、手柄(26)、锁孔(27)和反光条(28)，其特征在于，所述底盘(13)的底部活动连接有若干个滚轮(14)，所述蓄电池(11)固定安装在底盘(13)的内部，所述转轴座(16)设有两个，两个所述转轴座(16)固定安装在底盘(13)右端的前后两侧，所述支架(17)的底端通过转轴活动安装在转轴座(16)上，所述紧固旋钮(15)通过螺纹安装在转轴上，并且紧固旋钮(15)位于转轴座(16)的外侧，所述推杆(19)的两端固定安装在支架(17)的顶端，所述支架(17)的顶端设有若干个螺孔(18)，所述水管箱(1)的底端固定安装在底盘(13)顶端的一侧，所述喷枪架(3)固定安装在水管箱(1)内侧面的顶端，所述喷枪(2)活动安装在喷枪架(3)上，所述喷头(23)与喷枪(2)的一端固定连接，所述手柄(26)与喷枪(2)的底端固定连接，所述调节阀(24)活动安装在喷枪(2)的顶端，所述喷枪(2)的另一端设有接管口(25)，所述软管(5)的一端固定安装在接管口(25)上，所述软管(5)盘在水管架(4)上，所述水泵(9)固定安装在水管箱(1)内侧底部，所述水泵(9)的顶端固定连接有排水口(8)，所述软管(5)的另一端固定安装在排水口(8)上，所述水箱(21)固定安装在底盘(13)顶端的另一侧，所述吸水管(12)的一端固定安装在水泵(9)上，所述吸水管(12)贯穿水管箱(1)与水箱(21)的侧壁，所述吸水管(12)的外侧壁与水箱(21)之间通过防水垫(10)紧密连接，所述吸水管(12)的另一端设在水箱(21)的内部，所述水箱(21)的内部设有若干个挡板(20)，挡板(20)固定安装在水箱(21)的内侧壁上，所述注水管道(22)固定安装在水箱(21)的顶端，所述注水管道(22)与水箱(21)连通，所述水管箱(1)与箱门(6)一侧通过铰链(7)活动连接，所述水管箱(1)的另一侧设有与箱门(6)相互匹配使用的锁孔(27)，所述箱门(6)与底盘(13)上固定连接有若干个反光条(28)。

专利名称：一种苗木种植用洒水车专利类型：发明专利
发明人：徐磊
申请号：CN201811172657.0申请日：20181009
公开号：CN109452134A
公开日：
20190312
专利内容由知识产权出版社提供
摘要：本发明涉及苗木种植技术领域，且公开了一种苗木种植用洒水车。

本发明解决了喷洒效率低下，混合肥料水困难的问题，所述洒水车框架包括车架和箱体，所述箱体与车架底部的表面螺纹连接。

所述搅拌机构包括搅拌叶、转轴、防水电机、伸缩架、防水板、直线电机、下料斗和搅拌箱，所述搅拌箱与箱体一侧固定连接，所述直线电机与箱体内部的底部一侧固定连接，所述防水板与箱体内部两侧固定连接，所述伸缩架穿过防水板与直线电机固定连接，所述防水电机与伸缩架顶部固定连接，所述转轴与防水电机固定连接，所述搅拌叶与转轴顶部螺纹连接，所述下料斗穿过箱体顶部与搅拌箱顶部固定连接。

本发明很好地解决了问题，提高了效率。

申请人：盱眙启睿矿业有限公司
地址：211700 江苏省淮安市盱眙经济开发区工十一路
国籍：CN
更多信息请下载全文后查看。

专利名称：一种农业用高效灌溉车专利类型：实用新型专利
发明人：刘洪艳
申请号：CN202020498863.7
申请日：20200408
公开号：CN213029384U
公开日：
20210423
专利内容由知识产权出版社提供
摘要：本实用新型涉及农业用具技术领域，尤其涉及一种农业用高效灌溉车。

本实用新型要解决的技术问题是效率低且喷洒方向单一。

为了解决上述技术问题，本实用新型提供了一种农业用高效灌溉车，包括车体，所述主动齿轮与辅助齿轮啮合并旋转，辅助齿轮会通过活动槽控制控制杆发生倾斜，控制杆倾斜后会控制从动齿轮A发生旋转，从动齿轮A旋转通过定齿轮B控制定齿轮A进行旋转，定齿轮A则会控制从动齿轮B进行转动，从动齿轮B通过圆环控制延长杆发生左右摆动，该设计可以使车体在行驶过程中可以快速对两侧的农田进行喷洒灌溉，全程自动，只需启动水箱供水和电动机进行转动即可，全程只需控制车体移动即可，不仅安全效率还高。

申请人：北京农众实业有限公司
地址：101200 北京市平谷区中关村科技园区平谷园马坊工业园2区7号
国籍：CN
代理机构：广州猎狗知识产权代理有限公司
代理人：李淑敏
更多信息请下载全文后查看。

专利名称：一种节能高效型洒水车专利类型：发明专利
发明人：耿伟
申请号：CN201711359933.X
申请日：20171214
公开号：CN109958088A
公开日：
20190702
专利内容由知识产权出版社提供
摘要：本发明公开了一种节能高效型洒水车，包括密封盖，所述密封盖一侧设置有红外温度传感器，所述红外温度传感器一侧设置有支撑架，所述支撑架一侧设置有水管，所述水管一侧设置有支撑板，所述支撑板一侧设置有进孔，所述进孔一侧设置有水罐，所述水管一侧设置有攀爬梯，所述攀爬梯一侧设置有车轮，所述车轮一侧设置有铰链，所述铰链一侧设置有罐门，所述罐门一侧设置有洒水管，所述洒水管一侧设置有电机，所述电机一侧设置有电源，所述洒水管内部设置有阀门，所述电源一侧设置有连接轴，所述连接轴一侧设置有信号收发器，所述信号收发器一侧设置有泵机；该种节能高效型洒水车通过红外温度传感器的作用，提高了洒水车工作效率，适合推广使用。

申请人：西安东嘉贸易有限公司
地址：710075 陕西省西安市高新区沣惠南路36号橡树街区1号楼20201室
国籍：CN
代理机构：西安吉顺和知识产权代理有限公司
代理人：邱志贤
更多信息请下载全文后查看。

专利名称：洒水车
专利类型：发明专利
发明人：张雅晶,郝学维,王晓坡申请号：CN202011555757.9申请日：20201224
公开号：CN112681204A
公开日：
20210420
专利内容由知识产权出版社提供
摘要：本发明提供了一种洒水车，包括车体、洒水单元和水量控制系统，其中，洒水单元与车体连接，洒水单元具有喷洒端，喷洒端用于向路面喷洒洁净水；水量控制系统与车体连接，水量控制系统用于控制喷洒端的出水量。

本发明解决了现有技术中的洒水车无法实时对出水量进行调节，导致水资源的浪费的问题。

申请人：北京环卫集团环卫装备有限公司,北京京环装备设计研究院有限公司
地址：101399 北京市顺义区马坡镇龙跃街13号院2号楼1层102室
国籍：CN
代理机构：北京康信知识产权代理有限责任公司
代理人：韩建伟
更多信息请下载全文后查看。

专利名称：一种农林喷洒车专利类型：实用新型专利发明人：曹士晗,王振平
申请号：CN96240355.5申请日：19960919
公开号：CN2274412Y
公开日：
19980218
专利内容由知识产权出版社提供
摘要：本实用新型是一种农林喷洒车,由车架、贮液罐、阀门、胶皮管、固定喷洒管、折叠喷洒管构成,其特征是:在贮液罐内设有一个止液阀,在进气、吸气管及阀门两条胶皮管的一端都分别安有一个排气截流阀和一个吸气截流阀。

该喷洒车与胶轮拖拉机配套使用,主要用于苗圃换床浇水、液体施肥、喷药和其它液体喷洒等作业,该喷洒车具有喷洒均匀、省工、省力、改善劳动条件、结构简单、操作容易、工作可靠等特点,实属一种适合农林苗圃机械化作业的喷洒车。

申请人：曹士晗
地址：153106 黑龙江省伊春市带岭林业局森林经营公司
国籍：CN
代理机构：伊春市专利事务所
代理人：李建人
更多信息请下载全文后查看。

专利名称：一种花卉苗木种植用喷水装置专利类型：发明专利
发明人：于永军
申请号：CN202011403088.3
申请日：20201204
公开号：CN112470664A
公开日：
20210312
专利内容由知识产权出版社提供
摘要：本发明公开了一种花卉苗木种植用喷水装置，包括底板，底板左侧底部固定连接有支撑腿，底板左侧顶部固定连接有保护机构，底板顶部固定连接有喷水机构，底板顶部靠近左侧固定连接有花盆，喷水机构左侧固定连接有收集机构，收集机构包括有收集漏斗、过滤网、超滤膜、活性炭滤芯、第三连接管、过滤箱、加热层和加热板。

该花卉苗木种植用喷水装置，通过设置保护机构将花盆内的花卉，被玻璃保护罩罩在上方，防止了花卉在喷水时，水花易四处飞溅，同时保证花卉在生长时，不会被风吹而倾倒，通过设置第一洒水器和第二洒水器，对花叶的背面进行洒水，使花卉对于水分更容易吸收，通过设置加药管，可将营养液注入储水箱内，从而对花卉补充营养。

申请人：无锡南村花卉苗木专业合作社
地址：214000 江苏省无锡市锡山区羊尖镇南村村
国籍：CN
代理机构：常州格策知识产权代理事务所(普通合伙)
代理人：庞翠
更多信息请下载全文后查看。

专利名称：一种苗木种植用喷水装置专利类型：实用新型专利
发明人：罗万才
申请号：CN202121952908.4
申请日：20210819
公开号：CN216088104U
公开日：
20220322
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种苗木种植用喷水装置，包括放置台、用于提高喷洒效果的调节部件以及用于放置台移动的推动部件，所述调节部件包括开设于放置台顶部的第一凹槽、设于放置台顶部一侧的电机、设于放置台顶部另一侧的固定块、设于固定块与电机之间的转轴、套设于转轴外侧的凸轮、设于放置台顶部右侧的第一铰接块、与第一铰接块相连的第二铰接块、与第二铰接块相连的喷枪、开设于喷枪一侧的喷口以及用于对苗木种植进行灌溉的喷水部件，本实用新型通过设置放置台、第一凹槽和推动把，解决了现有的喷水装置的喷头方向基本都是固定不变的，容易导致农作物喷水不均匀，不利于农作物的生长的问题。

申请人：罗万才
地址：225000 江苏省扬州市信息产业基地内2号楼1层
国籍：CN
更多信息请下载全文后查看。
