制冷原理与设备复习要点3

制冷原理知识点总结1. 制冷原理概述制冷原理是利用某一制冷剂在内外受热、膨胀、压缩和其他物理性质变化规律的基础上，通过电能、热能、机械能等形式的能量输入，使制冷剂完成循环过程，从而实现对被制冷物体的制冷效果。

制冷原理是制冷技术的核心内容，也是制冷设备和系统设计、运行的基础。

2. 制冷剂的种类和性质制冷剂是制冷循环系统中的工质，它要能承载、存储、传递和释放热量，发生相变、压缩、膨胀等物理过程，具有较高的比热容和潜热；同时要具有较高的冷凝温度和较低的蒸发温度。

常见的制冷剂有氨、氮、二氧化碳、氟利昂等。

制冷剂的选择应根据制冷系统的工作条件和要求，确保安全、稳定和高效的制冷运行。

3. 制冷循环系统制冷循环系统是由蒸发器、压缩机、冷凝器、节流阀等四个基本部件以及连接它们的管道和附件组成的。

它的基本工作原理是：制冷剂在蒸发器中蒸发吸收热量，经过压缩机增压并排入冷凝器，冷凝器中冷凝成液体，释放热量，然后通过节流阀减压并回到蒸发器再次循环。

这一循环过程不断地吸热、排热，从而达到制冷的目的。

4. 制冷循环系统的工作过程（1）蒸发过程：制冷剂在低压条件下，通过吸收外界热量而蒸发成气体，从而降低被制冷物体的温度。

（2）压缩过程：蒸发后的制冷剂以气态进入压缩机，受到压缩机的压缩，升高了压力和温度。

（3）冷凝过程：经过压缩后的制冷剂进入冷凝器，在高温高压条件下，释放热量而冷凝成液体，给出热量。

（4）节流过程：冷凝成液态的制冷剂通过节流阀迅速减压，降低了温度和压力，准备进入蒸发器。

5. 制冷循环系统的热力分析制冷循环系统是在冷凝器和蒸发器之间进行热量交换的，这两个部件是系统工作热力分析的关键。

冷凝器的工作原理是：制冷剂冷凝，放热至外界冷却介质；蒸发器的工作原理是：制冷剂蒸发，吸收外界热量。

通过对蒸发器和冷凝器的热力分析，可以计算出系统的冷量、功率、效率等参数。

6. 制冷循环系统的性能评价对制冷循环系统的性能评价主要包括冷量、功率、效率、性价比等技术指标。

制冷设备维修考试知识点随着工业的发展和科技的进步，制冷设备在我们的日常生活中扮演着越来越重要的角色。

无论是家用空调、商用冷藏柜，还是工业冷却系统，它们都需要经常进行维修和保养，以确保其正常运行。

为了能够胜任制冷设备的维修工作，掌握一些必要的知识点是非常重要的。

一、制冷原理的基础知识在进行制冷设备的维修之前，我们首先需要了解制冷原理的基础知识。

主要有以下几个方面：1. 蒸发冷凝循环原理：了解制冷剂在蒸发器和冷凝器之间的相变过程，以及此过程中如何吸收和释放热量。

2. 压缩机的作用和运行原理：理解压缩机在制冷系统中的作用，以及其工作原理。

3. 制冷剂的选择与性质：掌握不同制冷剂的特性，了解它们在制冷系统中的使用条件和限制。

二、制冷设备的故障诊断在进行制冷设备的维修时，我们常常需要处理各种故障情况。

因此，熟悉常见的故障诊断方法是非常重要的。

以下是一些常见的故障现象和可能的原因：1. 制冷效果不佳：可能是由于制冷剂泄露、压缩机故障或蒸发器/冷凝器的污垢造成的。

2. 制冷设备无法启动：可能是由于电路故障、电源故障或压缩机故障造成的。

3. 制冷设备过载而停机：可能是由于压缩机内部过热、短路或过载保护装置故障造成的。

三、制冷设备的基本维护和保养除了故障诊断外，定期维护和保养制冷设备也是确保其正常运行的重要步骤。

以下是一些常见的基本维护和保养措施：1. 清洗和更换过滤器：定期清洗和更换空调或冷藏柜的过滤器，以确保空气流通顺畅，避免灰尘和污垢的积累。

2. 检查和清理蒸发器和冷凝器：定期检查和清洁蒸发器和冷凝器，以确保其表面没有积聚过多的污垢，影响热量交换效果。

3. 检查和调整压力和温度：定期检查和调整制冷设备的工作压力和温度，确保其在正常范围内运行。

4. 润滑和维护电机及传动系统：定期润滑和维护制冷设备的电机和传动系统，以防止过高的摩擦和磨损。

四、安全操作和环保要求在进行制冷设备的维修过程中，我们必须遵守一些安全操作和环保要求，以确保我们自身和环境的安全。

绪 论1. 制冷、空调的定义。

制冷：利用人工的方法，把某物体或某空间的温度降低到低于周围环境介质的温度，并使之维持一定时间。

实质：将热量从被冷却对象中转移到环境中。

空调：空气调节，就是调节房屋、机舱、船舱、车厢等内部的空气温度、湿度、洁净度、气流速度等使达到一定的要求。

2. 常见制冷方法的分类。

1.按制冷工作原理划分物质相变 气体膨胀制冷 热电制冷 2.按制冷技术的温度划分普通制冷 深度制冷 低温制冷 超低温制冷 3.按补偿能量的形式（或驱动方式）以机械能或电能为补偿: 蒸气压缩式 热电式制冷机以热能为补偿: 蒸气吸收式 蒸气喷射式 蒸气吸附式制冷机3. 二热源与三热源可逆热机性能系数的计算。

机械或电驱动制冷机制冷系数ε:0/Q W ε= 热能驱动制冷机热力系数ζ: 0/g Q Q ζ= 二热源：单位质量的制冷剂吸收热量：00() kJ/kg a b q T s s =- 单位质量的制冷剂放出热量：() kJ/kg k k a b q T s s =- 外界输入功：00()() kJ/kg c e k k a b w w w q q T T s s =-=-=-- 制冷系数（COP ）：0000()()()a b c ck a b k T s s T q w T T s s T T ε-===---制冷系数大小只取决于两个热源的温度；T0增大或Tk 减小，ε增大 逆卡诺循环难以实现的原因 ： a) 无温差的传热过程难以实现； b) 膨胀机等熵膨胀不经济； c)湿压缩不利于压缩机正常工作供热系数：热泵的性能系数COP(供热系数)，常用μ表示。

供热系数=供热量/补偿能量011k c c cq w q w w με+===+> 三热源：对于以热能驱动的制冷机，制冷机从驱动热源（温度为Tg ）吸收热量Qg 作为补偿，完成从低温热源吸热，向高温热源排热的能量转换。

000g a g a gT T Q T Q T T T ε-==⨯-其中：00a T T T -为工作在T a ，To 可逆机械制冷机的制冷系数；g agT T T -为工作在T a 、 Tg 之间的可逆热机机的热效率 第一部分 蒸汽压缩式制冷1. 逆卡诺循环的组成、计算和制冷系数的表示方法。

制冷原理知识点整理制冷原理是指通过能量传递的方式将物体的温度降低，以达到制冷目的的过程。

制冷技术广泛应用于空调、冰箱、冷库等冷却设备中。

下面将从制冷循环过程、制冷剂、制冷设备和制冷系统四个方面对制冷原理进行整理。

首先，制冷循环是制冷过程的核心。

常用的制冷循环有蒸发制冷循环和压缩制冷循环。

蒸发制冷循环是将液态制冷剂通过蒸发器中的换热器蒸发为气态制冷剂，吸收冷源或物体的热量，然后通过压缩机将气态制冷剂压缩，升高其温度和压力，再通过冷凝器中的换热器使其冷凝为液态制冷剂。

压缩制冷循环则是将液态制冷剂通过蒸发器中的换热器蒸发为气态制冷剂，吸收冷源或物体的热量，然后通过压缩机将气态制冷剂压缩，升高其温度和压力，再通过冷凝器中的换热器使其冷凝为液态制冷剂。

两种循环的基本原理相似，但压缩制冷循环具有更高的效率和更广泛的应用。

其次，制冷剂是实现制冷过程必不可少的介质。

制冷剂的选择需要考虑其流动性、换热性能、环境友好性等因素。

常用的制冷剂有氨、氯氟烃和二氧化碳等。

氨是一种有毒有腐蚀性的制冷剂，一般应用于冷库等工业制冷场所。

氯氟烃是一种常用的制冷剂，具有良好的制冷性能和化学稳定性，但对臭氧层破坏严重，所以在许多国家已经禁用。

二氧化碳是一种环保的制冷剂，具有较高的冷却效果，但操作压力较高，所以应用范围相对较窄。

第三，制冷设备是实现制冷过程必不可少的装置。

常见的制冷设备有压缩机、蒸发器、冷凝器和节流阀等。

压缩机是制冷系统的核心，其工作原理是通过给制冷剂施加压力，提高其温度和压力。

蒸发器则通过与物体接触并吸收其热量，使制冷剂蒸发为气态。

冷凝器通过与外界环境接触并散发热量，使制冷剂冷凝为液态。

节流阀的作用是降低制冷剂在蒸发器和冷凝器之间的压力，使制冷剂能够充分蒸发和冷凝。

最后，制冷系统是由多个制冷设备组成的一个完整系统。

制冷系统在实际应用中可以根据需要进行组装和调节，以达到不同的制冷要求。

常见的制冷系统有单级系统和多级系统。

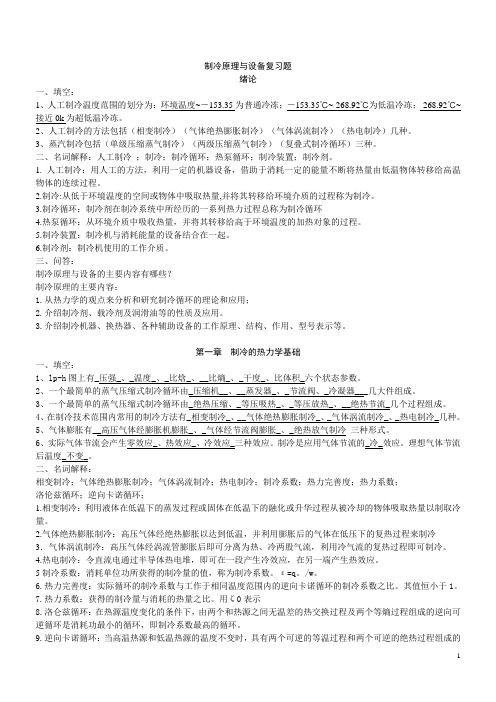

制冷原理与设备复习题绪论一、填空：1、人工制冷温度范围的划分为：环境温度~－153.35为普通冷冻；－153.35℃~-268.92℃为低温冷冻；-268.92℃~接近0k为超低温冷冻。

2、人工制冷的方法包括（相变制冷）（气体绝热膨胀制冷）（气体涡流制冷）（热电制冷）几种。

3、蒸汽制冷包括（单级压缩蒸气制冷）（两级压缩蒸气制冷）（复叠式制冷循环）三种。

二、名词解释：人工制冷；制冷；制冷循环；热泵循环；制冷装置；制冷剂。

1.人工制冷：用人工的方法，利用一定的机器设备，借助于消耗一定的能量不断将热量由低温物体转移给高温物体的连续过程。

2.制冷:从低于环境温度的空间或物体中吸取热量,并将其转移给环境介质的过程称为制冷。

3.制冷循环：制冷剂在制冷系统中所经历的一系列热力过程总称为制冷循环4.热泵循环：从环境介质中吸收热量，并将其转移给高于环境温度的加热对象的过程。

5.制冷装置：制冷机与消耗能量的设备结合在一起。

6.制冷剂：制冷机使用的工作介质。

三、问答：制冷原理与设备的主要内容有哪些？制冷原理的主要内容：1.从热力学的观点来分析和研究制冷循环的理论和应用；2.介绍制冷剂、载冷剂及润滑油等的性质及应用。

3.介绍制冷机器、换热器、各种辅助设备的工作原理、结构、作用、型号表示等。

第一章制冷的热力学基础一、填空：1、lp-h图上有_压强_、_温度_、_比焓_、__比熵_、_干度_、比体积_六个状态参数。

2、一个最简单的蒸气压缩式制冷循环由_压缩机__、__蒸发器_、_节流阀、_冷凝器___几大件组成。

3、一个最简单的蒸气压缩式制冷循环由_绝热压缩、_等压吸热_、_等压放热_、__绝热节流_几个过程组成。

4、在制冷技术范围内常用的制冷方法有_相变制冷_、__气体绝热膨胀制冷_、_气体涡流制冷_、_热电制冷_几种。

5、气体膨胀有__高压气体经膨胀机膨胀_、_气体经节流阀膨胀_、_绝热放气制冷三种形式。

6、实际气体节流会产生零效应_、热效应_、冷效应_三种效应。

制冷原理与设备期末复习有不全的大家相互补充题型：填空20分；选择10分；判断10分；简答45分（5道）；计算1道，带计算器。

绪论•实现人工制冷的方法（4大类，简单了解原理）1.利用物质的相变来吸热制冷；融化（固体—液体）,气化（液体—气体）,升华（固体—气体）气化制冷（蒸气制冷）：包括蒸气压缩式制冷、吸收式制冷、蒸汽喷射式制冷、吸附式制冷。

2.利用气体膨胀产生低温气体等熵膨胀时温度总是降低的，产生冷效应。

3.气体涡流制冷高压气体经涡流管膨胀后，可分为冷热两股气流；4.热电制冷（半导体制冷）利用半导体的温差电效应实现的制冷。

•根据制冷温度的不同，制冷技术可大体上划分三大类：•普通冷冻：＞120K[我们只考普冷]•深度冷冻：120K~20K•低温和超低温：＜20K。

t=T-273.15 (t, ℃; T, Kelvin 开）T=273+t常用制冷的方法有：液体蒸发制冷循环必须具备以下四个基本过程：液体气化制冷制冷剂液体在低压下汽化产生低压蒸气，气体膨胀制冷将低压蒸气抽出并提高压力变成高压气，涡流管制冷将高压气冷凝成高压液体，热电制冷高压液体再降低压力回到初始的低压状态。

按照实现循环所采用的方式之不同，液体蒸发制冷有蒸气压缩式制冷蒸气吸收式制冷蒸气喷射式制冷吸附式制冷等蒸气压缩式制冷系统组成：1-压缩机2-冷凝器3-膨胀阀4-蒸发器组成的密闭系统。

工作原理：制冷剂在蒸发器中吸收被冷却对象的热量而蒸发，产生的低压蒸气被压缩机吸入，经压缩机压缩后制冷剂压力升高，压缩机排出的高压蒸气在冷凝器中被常温冷却介质冷却，凝结成高压液体。

高压液体经膨胀阀节流，变成低压、低温湿蒸气，进入蒸发器，低压液体在蒸发器中再次汽化蒸发。

如此周而复始。

蒸气吸收式制冷系统组成：发生器、吸收器、冷凝器、蒸发器、溶液热交换器、溶液泵、冷剂泵等工质对：制冷剂与吸收剂常用：氨—水溶液溴化锂—水溶液工作原理：Ⅰ.溴化锂溶液在发生器中被热源加热沸腾，产生出制冷剂蒸汽在冷凝器被冷凝成冷剂水。

电工制冷知识点总结电工制冷技术是一种利用电能来驱动制冷设备进行制冷的技术。

制冷技术在现代社会中应用广泛，不仅仅体现在家用电器中，也涉及到工业生产、商业流通等方面。

本文将对电工制冷技术的相关知识点进行总结，包括制冷原理、制冷设备、制冷剂、制冷循环、制冷系统的选择与设计等方面。

一、制冷原理1. 压缩机制冷原理压缩机制冷原理是电工制冷技术中最常见的一种制冷方式。

其基本原理是通过压缩机将低温低压的蒸汽冷媒压缩成高温高压的蒸汽，然后通过冷凝器散热，使冷媒转变成高温高压的液体，再通过膨胀阀使冷媒变成低温低压的蒸汽，在蒸发器中吸热制冷。

2. 吸收式制冷原理吸收式制冷原理是利用吸收剂对冷凝剂进行吸收，然后通过加热蒸发来产生制冷效果的一种制冷方式。

这种制冷方式一般需要外部提供热源，比如燃气、电能等。

3. 蒸发式制冷原理蒸发式制冷原理是通过液体蒸发时吸收空气中的热量来产生制冷效果的一种制冷方式。

其原理是在低压下液体变成蒸汽时吸收热量，从而使周围环境温度下降。

4. 热泵制冷原理热泵制冷原理是通过热能的移动来进行制冷的一种制冷方式。

其原理是通过外部热源来提供热能，然后通过热力循环将热能传递到需要制冷的环境中，实现制冷效果。

以上为几种常见的制冷原理，不同的制冷设备会采用不同的原理来实现制冷效果。

二、制冷设备1. 压缩机压缩机是制冷设备中最重要的组件之一，其作用是将低温低压的蒸汽冷媒压缩成高温高压的蒸汽。

压缩机的种类有很多种，常见的有活塞式压缩机、螺杆式压缩机、离心式压缩机等。

2. 冷凝器冷凝器是将高温高压的蒸汽冷媒散热成高温低压的液态冷媒的设备，其作用是将热量排出系统，使冷媒冷却成液态。

3. 膨胀阀膨胀阀是将高温高压的液态冷媒通过阀门调节成低温低压的蒸汽的设备，其作用是控制冷媒的压力和流量，以保证制冷效果。

4. 蒸发器蒸发器是将蒸发式制冷原理中负责蒸发液体冷媒的设备。

其作用是让冷媒在受热的过程中吸收空气中的热量，从而产生制冷效果。

制冷技术入门知识点总结一、基本原理1. 制冷效应制冷效应是指通过外界的助力，把热能从低温的物体或物体的低温部分转移到高温的物体或物体的高温部分的现象。

在自然界中，有几种使物体变凉的方法，如蒸汽凝结、蒸发冷却、压缩膨胀等，就是其中的一些例子。

2. 理想制冷循环制冷循环是制冷系统的核心部分，它由四个基本过程组成：蒸发、压缩、冷凝和膨胀。

这些过程按照一定的顺序循环进行，从而实现将热量从低温的物体或系统中移开的目的。

二、常见制冷设备1. 制冰机制冰机是一种常见的制冷设备，它是用来冻结水或其它液体的设备，将液体冷冻成固体状态，从而实现冷却的目的。

2. 冰箱冰箱是一种家庭电器，用于储藏食物和保鲜食物。

它通过制冷剂的循环往复运动，将室内的热量带走，从而实现室内温度的降低。

3. 空调空调是一种用于调节室内空气温度、湿度、流速等参数的设备。

它通过压缩机、冷凝器、蒸发器、膨胀阀等部件，配合制冷剂循环工作的方式，将室内的热量转移到室外，从而实现室内温度的调节。

4. 制冷舱制冷舱是一种用于运输食品、药品、化工品等易变质品的车辆或设备，它通过制冷系统的工作方式，将舱内的温度控制在一定的范围内，从而实现货物的保鲜和保质。

三、制冷剂1. 制冷剂的选择制冷剂是制冷系统中起着传递热量和吸收热量作用的物质。

常见的制冷剂有氨、氯氟烃等。

在选择制冷剂时，需要考虑其对环境的影响、安全性、可靠性以及性能等因素。

2. 制冷剂的循环制冷剂在制冷系统中循环起到传热、吸热的作用，是制冷系统能够正常工作的关键部件。

一般来说，制冷剂需要具备一定的蒸汽压、凝固点等性能参数，才能满足制冷系统的工作要求。

四、制冷系统1. 制冷系统的组成制冷系统主要由压缩机、冷凝器、蒸发器、膨胀阀等部件组成。

这些部件按照一定的顺序循环工作，通过制冷剂的循环，实现对物体或系统的制冷效果。

2. 制冷系统的工作原理制冷系统的工作原理是通过压缩机对制冷剂进行压缩，然后通过冷凝器散热，将制冷剂冷却成液体，再通过膨胀阀降压并将制冷剂喷射到蒸发器中，实现对空气或物体的制冷效果。

第五章 活塞式制冷压缩机5.1活塞式制冷压缩机的分类容积型压缩机 按工作原理分 速度型压缩机 高温制冷压缩机按工作的蒸发温度范围分 中温制冷压缩机 低温制冷压缩机 开启式压缩机 按密封机构形式分 封闭式压缩机制冷压缩机的分类5.1.2活塞式制冷压缩机的工作循环分为四个过程1.压缩过程；2.排气过程；3.膨胀过程；4.吸气过程5.1.3活塞式制冷压缩的优缺点优点：a.能适应较广阔的压力范围和制冷量要求;b.热效率较高，单位耗电量相对较少，特别是偏离设计工况运行时更为明显；c.对材料要求低，多用普通金属材料，加工比较容易，造价较低廉；d.技术上较为成熟，生产使用上积累了丰富的经验；e.装置系统比较简单。

缺点：a.因受到活塞往复惯性力的影响，转速受到限制，不能过高，因此单机输气量大时，机器显得很笨重；b.结构复杂，易损件多，维修工作量大；c.由于受到各种力、力矩的作用，运转时震动较大；d.输气不连续，气体压力有波动。

5.2活塞式制冷压缩机的主要零部件1.机体连杆小头气缸套连杆连杆大头连杆体曲柄轴曲轴偏心轴曲拐轴主轴承气环：阻止气体由环槽端面间隙泄露。

2.活塞环油环：刮油。

3.气阀的作用：控制气体及时地吸入与排除气缸。

气阀弹簧的作用：起缓冲作用。

4.轴封装置的作用：防止曲轴箱内的制冷剂气体经曲轴外伸端间隙漏出，或者因曲轴箱内气体压力过低使外界空气漏入。

要求：结构简单，密封可靠，使用寿命长，维修方便。

分类波纹式摩擦环式（又称端面摩擦）5.热力性能5.3性能参数及计算1.输气量：压缩机在单位时间内经过压缩并输送到排气管内的气体，换到吸气状态的容积，称为压缩机的容积输气量，简称输气量。

Vp=π4 D2SVp：气缸工作容积（m3）D：气缸直径（m）S：活塞行程（m）q vt=60in Vp=47.12inSD2 q vt：压缩机的理论输气量（m3/h）；i：压缩机的气缸数；n：压缩机的转速（r/min）。

2.输气系数∮=∮v∮p∮T∮L∮v:容积系数∮p：压力系数∮T：温度系数∮L：泄露系数3.常用的能量调节方式a.压缩机间歇运行b.吸气节流c.全定开吸气阀片d.旁通调节e.变速调节f.关闭吸气通道的调节4.常用的能量调节机构1.液压缸—拉杆顶开机构2.油压直接定开吸气阀片调节5.润滑的方式飞溅润滑压力润滑6.压缩机的安全保护1）防止液击2）压力保护3）内置电动机的保护4）温度保护。
