单片机交通灯实验报告(汇编语言)

一、实训背景与目的随着城市化进程的加快，交通流量日益增大，传统的交通灯控制系统已经无法满足日益复杂的交通需求。

为了提高交通效率，减少交通拥堵，本实训项目旨在设计并实现一套基于单片机的智能交通灯控制系统。

通过本实训，学生可以深入了解单片机原理，掌握单片机编程与调试技巧，同时锻炼动手实践能力和团队协作精神。

二、系统设计1. 系统组成本系统主要由以下模块组成：单片机模块：采用AT89C52单片机作为核心控制单元，负责接收传感器信号、处理数据、控制交通灯状态等。

传感器模块：包括红外传感器、地磁传感器等，用于检测车辆和行人，实时获取交通信息。

执行模块：包括LED灯、继电器等，用于驱动交通灯和信号灯。

显示模块：采用LCD显示屏，用于显示交通灯状态、倒计时等信息。

电源模块：为系统提供稳定电源。

2. 工作原理系统工作原理如下：（1）单片机初始化，设置各模块参数。

（2）单片机通过传感器模块检测交通情况，如车辆和行人数量。

（3）单片机根据检测到的交通情况，控制交通灯和信号灯的亮灯状态。

（4）LCD显示屏显示交通灯状态和倒计时信息。

（5）当系统检测到紧急情况时，如行人过马路，系统自动切换到紧急模式，确保行人安全。

三、硬件设计1. 单片机模块选用AT89C52单片机作为核心控制单元，具有以下特点：内置8K字节闪存，可存储程序和数据。

内置8位定时器/计数器，可进行定时或计数操作。

内置串行通信接口，可进行数据通信。

2. 传感器模块红外传感器：用于检测车辆和行人，实现自动控制。

地磁传感器：用于检测车辆行驶方向，实现左转和直行控制。

3. 执行模块LED灯：用于显示交通灯状态。

继电器：用于驱动信号灯。

4. 显示模块采用LCD显示屏，用于显示交通灯状态、倒计时等信息。

5. 电源模块采用DC 12V电源，为系统提供稳定电源。

四、软件设计1. 编程语言采用C语言进行编程，具有以下优点：语法简单，易于理解。

可移植性好，可在不同平台上运行。

一、实习背景随着我国城市化进程的加快，城市交通压力日益增大，交通拥堵问题日益突出。

为了提高交通效率，保障交通安全，交通信号灯控制系统的设计与研究显得尤为重要。

本实习项目旨在通过单片机技术，实现对交通灯的智能控制，提高交通路口的通行效率和安全性。

二、实习目的1. 熟悉单片机的基本原理和编程方法；2. 掌握交通信号灯控制系统的设计方法；3. 提高实际动手能力和问题解决能力；4. 培养团队协作精神和创新意识。

三、实习内容1. 硬件设计（1）单片机选型：选用STC89C51单片机作为核心控制器；（2）传感器选型：选用红外传感器检测车辆和行人流量；（3）显示屏选型：选用LCD显示屏显示交通灯状态和时间；（4）交通灯模块：采用LED灯实现红、黄、绿灯的显示；（5）按键模块：采用按键实现功能切换和参数设置。

2. 软件设计（1）系统初始化：单片机上电后，进行系统初始化，包括设置定时器、初始化I/O端口等；（2）数据采集：通过红外传感器采集交通流量数据，并进行处理；（3）数据处理与决策：根据采集到的交通流量数据，结合预设的算法和规则，计算出当前交通灯的信号配时；（4）信号控制：根据计算出的信号配时，控制交通灯的信号状态；（5）人机交互：通过按键实现功能切换和参数设置，并通过LCD显示屏显示交通灯状态和时间。

3. 系统测试与调试（1）硬件测试：检查电路连接是否正确，电源是否稳定，传感器、显示屏、交通灯模块是否正常工作；（2）软件测试：通过编写测试程序，验证系统功能是否满足设计要求；（3）调试：根据测试结果，对系统进行调试，确保系统稳定可靠地运行。

四、实习成果1. 设计并实现了基于单片机的交通信号灯控制系统；2. 系统能够根据实时交通流量自动调整红绿灯的切换时间，提高交通效率；3. 系统具有故障自诊断、手动/自动切换等功能，提高了系统的可靠性和实用性。

五、实习总结通过本次单片机交通灯实习，我掌握了单片机的基本原理和编程方法，熟悉了交通信号灯控制系统的设计方法，提高了实际动手能力和问题解决能力。

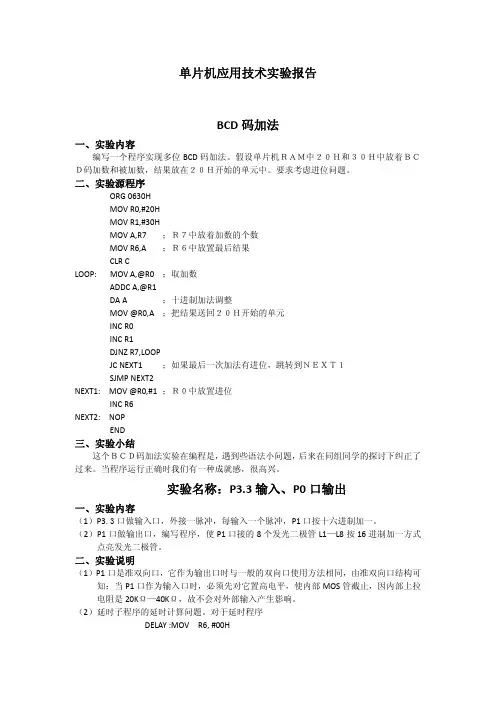

单片机应用技术实验报告BCD码加法一、实验内容编写一个程序实现多位BCD码加法。

假设单片机ＲＡＭ中２０Ｈ和３０Ｈ中放着ＢＣＤ码加数和被加数，结果放在２０Ｈ开始的单元中。

要求考虑进位问题。

二、实验源程序ORG0630HMOV R0,#20HMOV R1,#30HMOV A,R7；Ｒ７中放着加数的个数MOV R6,A；Ｒ６中放置最后结果CLR CLOOP:MOV A,@R0；取加数ADDC A,@R1DA A；十进制加法调整MOV@R0,A；把结果送回２０Ｈ开始的单元INC R0INC R1DJNZ R7,LOOPJC NEXT1；如果最后一次加法有进位，跳转到ＮＥＸＴ１SJMP NEXT2NEXT1:MOV@R0,#1；Ｒ０中放置进位INC R6NEXT2:NOPEND三、实验小结这个ＢＣＤ码加法实验在编程是，遇到些语法小问题，后来在同组同学的探讨下纠正了过来。

当程序运行正确时我们有一种成就感，很高兴。

实验名称：P3.3输入、P0口输出一、实验内容（1）P3.3口做输入口，外接一脉冲，每输入一个脉冲，P1口按十六进制加一。

（2）P1口做输出口，编写程序，使P1口接的8个发光二极管L1—L8按16进制加一方式点亮发光二极管。

二、实验说明（1）P1口是准双向口，它作为输出口时与一般的双向口使用方法相同，由准双向口结构可知：当P1口作为输入口时，必须先对它置高电平，使内部MOS管截止，因内部上拉电阻是20KΩ—40KΩ，故不会对外部输入产生影响。

（2）延时子程序的延时计算问题。

对于延时程序DELAY:MOV R6,#00HDELAY1:MOV R7,#80HDJNZ R7,$DJNZ R6,DELAY1MOV、DJNZ指令均需用两个机器周期，而一个机器周期时间长度为12/6.0MHZ,所以该段指令执行时间为：((80+1)×256+1)×2×(12÷6000000)=132.1ms三、实验步骤（1）P3.3用插针连至K1，P1.0—P1.7用插针连至L1—L8。

题目：智能交通灯控制系统班级：p09电气四班姓名：刘强0903110429一、任务：设计并制作一个城市交道口交通灯控制糸统二、要求：根据下图交道口模型，装上交通灯。

交道口模型如图所示。

交通灯控制规则如下：1）每个街口有左拐、右拐、直行及行人四种指示灯。

每个灯有红、绿两种颜色。

自行车与汽车共用左拐、右拐和直行灯。

2）共有四种通行方式：①车辆南北直行、各路右拐，南北向行人通行。

南北向通行时间为1分钟，各路右拐比直行滞后10秒钟开放。

②南北向左拐、各路右拐，行人禁行。

通行时间为1分钟。

③东西向直行、各路右拐，东西向行人通行。

东西向通行时间为1分钟，各路右拐比直行滞后10秒钟开放。

④东西向左拐、各路右拐。

行人禁行。

通行时间为1分钟。

3）在通行结束前10秒钟，绿灯闪烁直至结束。

1, 基本部分：按照上述控制要求，用发光二极管代替交通灯，用PROTEUS绘制电路图，并仿真调试实现之。

2, 发挥部分：1.有倒计时时间显示。

2若交道口出现紧急情况，交警可将糸统设置成手动：全路口车辆禁行、行人通行。

紧急情况结束后再转成自动状态。

3当有119、120等特种车辆通过时，糸统自动转为特种车放行，其它车辆禁止状态。

特种车辆通过15秒钟后，糸统自动恢复，用模型车演示。

4其它自选措施。

智能交通灯控制系统1.系统功能的确定功能一：可以实现红绿灯的转换以及控制路口的基本功能。

功能二：有倒计时功能和最后十秒绿灯闪烁的功能。

功能三：出现紧急情况时，警察可以手动控制特殊状态，并维持交通。

功能四：119或120等特种车经过时，可转换成为特种车道行驶状态，并在情况消除后15秒，恢复原状。

2.方案论证2.1方案一：如下图所示，为proteus仿真图。

其中，P1,P0端口的8位分别来控制东西，南北方向的红绿灯。

且运用了4个74LS164的8位移位寄存器（串行输入，并行输出）来控制4个LED的数码显示，通过AT89C51单片机的P3.0,P3.1两个扩展端口来接4个并行连接的74LS164的DIN和CLK两个端口来显示倒计时的功能，这会产生乱码使得显示杂乱，而主程序以顺序执行为主，其中穿插着对P3.7的端口高低电平的测试和跳转语句来实现功能三，并且功能一、二在主程序中实现，没有功能四的的实现程序。

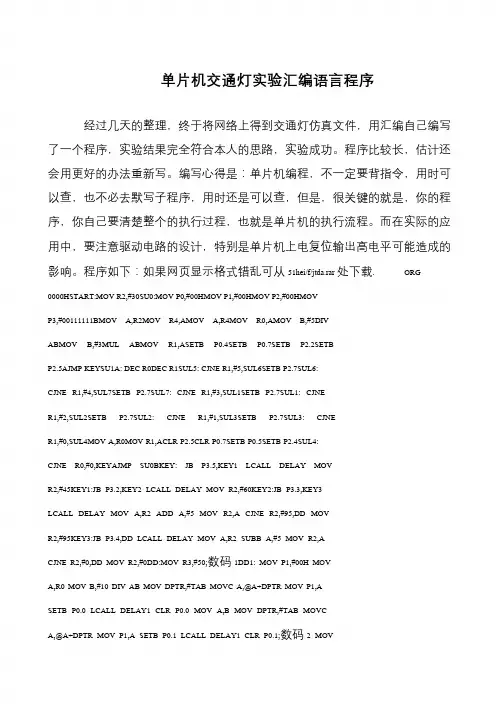

单片机交通灯实验汇编语言程序经过几天的整理，终于将网络上得到交通灯仿真文件，用汇编自己编写了一个程序，实验结果完全符合本人的思路，实验成功。

程序比较长，估计还会用更好的办法重新写。

编写心得是：单片机编程，不一定要背指令，用时可以查，也不必去默写子程序，用时还是可以查，但是，很关键的就是，你的程序，你自己要清楚整个的执行过程，也就是单片机的执行流程。

而在实际的应用中，要注意驱动电路的设计，特别是单片机上电复位输出高电平可能造成的影响。

程序如下：如果网页显示格式错乱可从51hei/f/jtda.rar 处下载. ORG 0000HSTART:MOV R2,#30SU0:MOV P0,#00HMOV P1,#00HMOV P2,#00HMOV P3,#00111111BMOV A,R2MOV R4,AMOV A,R4MOV R0,AMOV B,#5DIV ABMOV B,#3MUL ABMOV R1,ASETB P0.4SETB P0.7SETB P2.2SETBP2.5AJMP KEYSU1A: DEC R0DEC R1SUL5: CJNE R1,#5,SUL6SETB P2.7SUL6: CJNE R1,#4,SUL7SETB P2.7SUL7: CJNE R1,#3,SUL1SETB P2.7SUL1: CJNE R1,#2,SUL2SETB P2.7SUL2: CJNE R1,#1,SUL3SETB P2.7SUL3: CJNE R1,#0,SUL4MOV A,R0MOV R1,ACLR P2.5CLR P0.7SETB P0.5SETB P2.4SUL4: CJNE R0,#0,KEYAJMP SU0BKEY: JB P3.5,KEY1 LCALL DELAY MOVR2,#45KEY1:JB P3.2,KEY2 LCALL DELAY MOV R2,#60KEY2:JB P3.3,KEY3 LCALL DELAY MOV A,R2 ADD A,#5 MOV R2,A CJNE R2,#95,DD MOVR2,#95KEY3:JB P3.4,DD LCALL DELAY MOV A,R2 SUBB A,#5 MOV R2,A CJNE R2,#0,DD MOV R2,#0DD:MOV R3,#50;数码1DD1: MOV P1,#00H MOV A,R0 MOV B,#10 DIV AB MOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,A SETB P0.0 LCALL DELAY1 CLR P0.0 MOV A,B MOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,A SETB P0.1 LCALL DELAY1 CLR P0.1;数码2 MOV。

单片机交通灯实验报告实验目的：1.熟悉单片机的基本工作原理和编程方法。

2.学习如何使用单片机控制交通灯的运行。

3.加深对电子元器件和电路原理的理解和掌握。

实验器材：1.51系列单片机开发板：包括单片机主控板、显示器板、外部扩展板等。

2.LED灯：红色、黄色、绿色各一颗。

3.电阻：用于限流。

4.连接线：用于连接各个电子元器件。

实验原理：在交通中，红灯代表停止、黄灯代表警告、绿灯代表通行。

在本实验中，我们将使用单片机控制三个LED灯实现交通灯的运行。

具体原理如下：1.使用单片机的IO口控制LED灯的亮灭。

2.根据交通灯的运行状态，通过改变LED灯的亮灭顺序来模拟交通的运行。

实验步骤：1.连接电路：将三个LED灯连接到单片机的IO口，并通过电阻限流。

2.编写程序：使用C语言编写程序，在主函数中设置交通灯的运行状态和亮灭顺序。

3.烧写程序：将编写好的程序烧写到单片机中。

4.运行实验：启动单片机，观察LED灯的亮灭情况，验证交通灯是否能正常工作。

实验结果：经过实验，我们成功地实现了单片机交通灯的控制。

在程序运行过程中，红灯先亮，表示停止；然后黄灯亮，表示警告；最后绿灯亮，表示通行。

整个过程循环不断，符合实际交通灯的运行规律。

实验总结：通过这次实验，我深入了解了单片机的基本工作原理和编程方法，掌握了使用单片机控制交通灯的技巧。

同时，我也加深了对电子元器件和电路原理的理解和掌握。

这些知识将对我今后的学习和工作产生积极影响。

然而，在实验过程中也遇到了一些问题。

比如，如果LED灯连接不正确或程序编写有误，交通灯可能无法正常运行。

因此，在进行单片机实验时，我们需要仔细检查电路连接和程序编写，确保一切正常。

总之，单片机交通灯实验是一次充满趣味和挑战的实践活动。

通过这次实验，我不仅学到了许多知识，而且培养了动手能力和实践能力。

希望将来能有更多这样的实验机会，继续提升自己的电子技术水平。

交通灯的设计报告摘要:近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。

在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。

十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。

那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。

交通信号灯控制方式很多。

本系统采用MSC-51系列单片机AT89C51和74LS47来设计交通灯控制器，实现了能根据实际车流量通过AT89C51芯片的P1口设置红、绿灯熄亮时间的功能；红绿灯循环点亮，绿灯熄灭时黄灯闪烁3秒（交通灯信号通过P1口输出，显示时间直接通过P0、P2口输出至二个对应的双位数码管）。

本系统实用性强、操作简单、扩展功能强。

关键词：单片机交通灯时间一、课题设计需要实现的系统功能：1.AB方向亮绿灯60s，然后黄灯闪烁3次，每次一秒（亮灭各40ms），红灯40s，同时CD方向红灯65s，绿灯35s，黄灯闪烁3s2.各路灯用LED模拟显示，同时用七段数码管显示两路的倒计时时间3.利用键盘可修改灯亮时间4.PC机设置灯亮时间，利用PC与单片机串口通信实现二、单片机概述单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。

单片机微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。

通常，单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件：中央处理器、存储器和I/O接口电路等。

因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。

单片机经过1、2、3、3代的发展，目前单片机正朝着高性能和多品种方向发展，它们的CPU功能在增强，内部资源在增多，引角的多功能化，以及低电压底功耗。

三、芯片简介3.1、AT89C51芯片简介AT89C51单片机内部结构AT89C51单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线。

实验四、中断实验报告一、实验内容参照实验电路，设计交通灯控制系统。

模拟交通信号灯控制：一般情况下正常显示，东西-南北交替放行，各方向通行时间为30秒。

有救护车或警车到达时，两个方向交通信号灯全为红色，以便让急救车或警车通过，设通行时间为10秒，之后交通恢复正常。

用单次脉冲模拟急救车或警车申请外部中断。

二、程序流程图3实验仿真电路4、实验程序ORG 0000HJMP MAINORG 0003H ;外部中断0的入口地址JMP X0_INTORG 000BH ;T0中断的入口地址JMP T0_INT;*************************************** MAIN:MOV TMOD, #01HMOV TH0, #3CHMOV TL0, #0B0HMOV R1, #20 ;定时1sSETB TR0SETB ET0SETB PT0SETB EX0SETB IT0SETB EAMOV SP, #60HM_LOOP:;***************************************N_B:MOV 30H, #11H ;南北MOV P1, 30HMOV R5, #30 ;CALL DISPLAYMOV R2, #27LOOP1:CALL WAIT_1SDJNZ R2, LOOP1 ;判断是否过了27s ;--------------------------MOV 30H, #21HMOV P1, 30HMOV R2, #3LOOP11:CALL WAIT_1SDJNZ R2, LOOP11 ;判断是否过了3秒;*************************************** D_X:MOV 30H, #0AH ;东西MOV P1, 30HMOV R5, #30CALL DISPLAYMOV R2, #27LOOP2:CALL WAIT_1SDJNZ R2, LOOP2 ;判断是否过了27s ;--------------------------MOV 30H, #0CHMOV P1, 30HMOV R2, #3LOOP22:CALL WAIT_1SDJNZ R2, LOOP22 ;判断是否过了3秒JMP M_LOOP;*************************************** WAIT_1S: ;等待新秒出现JNB 20H.0, $CLR 20H.0DEC R5CALL DISPLAYRET;-----------------------------DISPLAY:MOV A, R5MOV B, #10DIV ABMOV DPTR, #TAB1MOVC A, @A + DPTRMOV P2, AMOV A, BMOV DPTR, #TAB1MOVC A, @A + DPTRMOV P0, ARETTAB1:DB 3FH, 06H, 5BH, 4FH, 66H, 6DH, 7DH, 07H, 7FH, 6FH ;***************************************X0_INT:MOV P1, #09H ;全部红灯PUSH ACCPUSH BPUSH PSWSETB RS0 ;换工作区MOV R5, #10 ;倒计时显示CALL DISPLAYMOV R1, #20 ;定时1s;----------------MOV R2, #10 ;倒计时LOOP3:CALL WAIT_1SDJNZ R2, LOOP3 ;判断是否到了10s ;----------------POP PSW ;恢复原区CALL DISPLAY ;显示原值MOV P1, 30H ;显示原灯POP BPOP ACCRETI;-----------------------------T0_INT: ;T0中断，高优先级 MOV TL0, #0B0HMOV TH0, #3CH ;50ms中断一次DJNZ R1, EXIT_T0MOV R1, #20 ;定时1sSETB 20H.0 ;每到一秒就置一EXIT_T0:RETI;*************************************** END。

单片机交通灯实验报告交通灯是城市交通管理的重要组成部分，它能够规范车辆和行人的通行秩序，保障交通安全。

为了进一步学习交通灯的原理和掌握其设计，我们进行了一次单片机交通灯实验。

本次实验使用单片机和几个LED灯，通过对单片机的编程控制来实现交通灯的自动切换。

下面是我对该实验进行的详细记录和分析。

首先，我们需要连接电路。

我们采用的是STC89C52单片机，使用3个LED灯来模拟红灯、黄灯和绿灯。

利用杜邦线将LED灯连接到单片机的GPIO口，另外还需要连接一个电位器到单片机的模拟口，用来控制红灯亮灭的时间。

接下来，我们进行了单片机的编程。

我们使用C语言编写程序，利用单片机提供的GPIO口控制LED灯的亮灭，从而实现交通灯的控制。

我们通过控制红灯、黄灯和绿灯的亮灭时间，模拟真实交通灯的工作。

在编写程序的过程中，我们首先做了一些准备工作。

我们初始化了单片机的GPIO口，设定了红灯、黄灯和绿灯的引脚。

然后，我们使用一个循环语句不断地进行交通灯的切换。

具体来说，我们将交通灯控制划分为红灯、绿灯和黄灯三个状态，利用if-else语句对不同状态进行判断并进行相应的控制。

通过对红灯亮灭时间的控制，我们能够实现交通灯的自动切换。

在程序设计的过程中，我们还考虑了交通灯的变化时间。

我们在红灯和绿灯之间设置了一个黄灯过渡时间，以模拟真实交通灯的工作。

同时，我们还设置了一个迟滞时间，使得每个状态之间的切换更加顺滑。

通过这次实验，我们进一步了解了交通灯的工作原理和掌握了单片机的编程技巧。

通过对交通灯的模拟，我们成功地实现了交通灯的自动切换。

总结起来，这次实验不仅提高了我们对交通灯的认识，还锻炼了我们的动手能力和创新思维。

在今后的学习和工作中，我们将继续学以致用，将所学的知识应用到实际问题中。

让我们共同努力，为交通安全做出贡献。

51单片机综合实验交通灯设计报告班级：学生姓名：学号：指导教师：一实验题目交通灯控制系统设计二实验目的1、学会用8051单片机开发简单的计算机控制系统；2、学会用汇编语言和C语言开发系统软件；3、学会8051单片机开发环境wave或Keil uVision3软件的使用；4、学会Proteus软件的使用方法，会用Proteus单片机系统进行仿真；5、学会Protel软件的使用方法，会用Protel绘制电气原理图和印制板图；6、熟悉七位数码管显示的使用方法；7、了解交通灯控制系统的基本组成。

三实验要求交通灯处在十字路口上。

它有红﹑黄﹑绿三种颜色的灯组成。

红灯亮时道路上的车辆停止运行；黄灯是一种过渡用的信号灯，当它亮时，表示道路上的红绿色信号灯即将进行转换。

下面拿东西南北四个方向来说明。

当东西方向允许行车（或者左转）的时候，南北方向就禁止行车，即此时东西方向的绿灯亮红灯灭，而南北方向的绿灯灭红灯亮。

反之当南北方向允许行车（或者左转）的时候，东西方向就禁止行车，即此时南北方向的绿灯亮红灯灭，而东西方向的绿灯灭红灯亮。

交通灯配置示意图如图1所示。

同时当有特殊的情况发生时，能手动控制各个方向的信号灯。

设计任务就是将这一电路用单片机来实现具体的控制。

1 十字路口交通灯配置示意图四设计内容与原理为了在后面的分析中便于说明，将南北方向允许直行命名为状态1，南北方向允许左转命名为状态2，南北方向行车到东西方向行车的转换阶段命名为状态3，将东西方向允许直行命名为状态4，东西方向允许左转命名为状态5，东西方向行车到南北方向方向行车的转换阶段命名为状态6。

假定直行绿灯点亮的时间为25s，左转绿灯点亮的时间为20s，黄灯点亮的时间为5s，则对方红灯的点亮时间为50秒。

黄灯每隔500ms亮一次，之后灭500ms （亮灭一次叫作闪烁一次），一共闪烁5次，持续5s。

各个状态之间的变换情况如下：具体显示周期如下：图2交通信号灯点亮时间图设计电路中每个路口的控制信号灯应有四个，即绿灯两个、黄灯、红灯各一个，同时需要七段数码管一个。

引言：随着城市交通的发展，交通灯作为交通管理的重要组成部分，起着至关重要的作用。

为了研究和实践交通灯的基本原理和实现方法，本文进行了单片机交通灯实验。

本实验通过使用单片机来模拟和控制交通灯的运行，以实现交通流畅和安全。

概述：交通灯是城市交通管理的重要组成部分，通过控制交通灯的信号变化，可以实现不同车辆和行人的交通流畅和安全。

单片机作为实验的控制器，可编程控制交通灯的运行，增强交通流畅性。

正文：一、单片机交通灯实验的背景和意义1.单片机交通灯实验的背景交通灯在城市交通管理中具有重要的地位和作用，通过控制交通灯的信号变化，可以实现车辆和行人的有序通行。

单片机交通灯实验为进一步研究交通灯原理和实现方式提供了实践基础。

2.单片机交通灯实验的意义单片机交通灯实验可以帮助学生理解并掌握交通灯的基本原理和控制方式，培养学生的创新思维和动手能力，并为进一步研究和改进交通灯系统提供参考。

二、单片机交通灯实验的设计和实施1.设计交通灯的硬件结构a.硬件元件选择和连接方式b.单片机选择和编程2.实施交通灯的控制逻辑和操作a.基本的交通灯控制逻辑b.交通灯的运行和状态转换三、单片机交通灯实验的分析和评价1.对交通流畅性的影响分析a.不同信号时间间隔对交通流量的影响b.交通灯控制方式对交通流畅性的影响2.对交通安全性的评价a.不同交通灯参数对交通安全的影响b.交通灯设施对行人安全的影响3.对实验结果的分析和总结a.实验数据的收集和处理b.结果的呈现和解释四、单片机交通灯实验的改进和优化方向1.优化交通灯的控制算法a.基于流量的自适应控制算法b.基于信号的智能预测算法2.改进交通灯的硬件设计a.使用更高效的电子元件和材料b.结合无线通信技术和传感器技术进行实时监测和控制五、单片机交通灯实验的应用和展望1.在城市交通管理中的应用前景a.提高交通流畅性和安全性的需求b.单片机交通灯技术的潜在优势2.可能的进一步研究方向a.基于互联网的智能化交通灯系统b.基于算法的全自动交通控制系统总结：通过本次单片机交通灯实验，我们对交通灯的原理和实现方法有了更深入的了解。

单片机交通灯实验报告单片机交通灯实验报告引言：交通灯作为城市交通管理的重要组成部分，对于保障道路交通的安全和顺畅起着至关重要的作用。

为了更好地了解交通灯的工作原理和控制方法，我们进行了单片机交通灯的实验。

一、实验目的本实验旨在通过使用单片机来控制交通灯的变化，探索交通灯的工作原理，并了解单片机在交通灯控制中的应用。

二、实验材料1. 单片机开发板2. 交通灯模块3. 连接线4. 电源适配器三、实验过程1. 将单片机开发板与电源适配器连接，并接通电源。

2. 将交通灯模块与单片机开发板连接，确保连接线的正确性。

3. 编写单片机程序，实现交通灯的控制逻辑。

4. 将程序烧录到单片机开发板中。

5. 通过操作单片机开发板上的按键，观察交通灯的变化。

四、实验结果通过实验，我们成功地实现了交通灯的控制。

在程序的控制下，交通灯按照规定的时间间隔进行变化，保证了道路交通的安全和顺畅。

五、实验分析1. 单片机控制交通灯的好处通过使用单片机来控制交通灯，可以实现精确的时间控制，避免了传统机械控制方式中可能存在的误差。

同时，单片机还可以根据实际情况进行自适应调整，提高了交通灯的灵活性和响应速度。

2. 单片机程序的设计在本次实验中，我们编写了一段简单的单片机程序来控制交通灯的变化。

该程序通过设定不同的时间间隔来控制红、黄、绿三种灯的亮灭，实现了交通灯的正常工作。

在实际应用中，我们可以根据道路情况和交通流量的变化来调整程序，以达到最佳的交通管理效果。

3. 单片机在交通灯控制中的应用前景随着城市交通的不断发展和智能化水平的提高，单片机在交通灯控制中的应用前景十分广阔。

通过使用单片机，可以实现交通灯的智能控制，根据实时的交通流量和道路情况进行调整，提高交通效率和安全性。

同时，单片机还可以与其他交通管理系统进行联动，实现更加智能化的交通管理。

六、实验总结通过本次实验，我们深入了解了交通灯的工作原理和控制方法，并成功地使用单片机实现了交通灯的控制。

单片机原理及接口技术课程设计报告设计题目：人车分行交通信号指挥灯的控制学号：姓名：指导教师：信息与电气工程学院二零一五年六月人车分行交通信号指挥灯的控制在生活中，我们在各个路口基本都可以看到交通信号灯，道路交通信号灯是交通安全产品中的一种类别，是为了加强道路交通管理，减少交通事故的发生，提高道路使用效率，改善交通状况的一种重要工具。

近年来，随着科技的飞速发展，电子器件也随之广泛应用，其中单片机也不断深入人民的生活当中。

本模拟交通灯系统利用单片机AT89C51作为核心元件，实现了通过信号灯对路面状况的智能控制。

系统具有结构简单、可靠性高、成本低等优点，有广泛的应用前景。

本模拟系统由单片机硬/软件系统，两位8段数码管和LED灯显示系统。

和复位电路、时钟产生电路等组成，较好的模拟了交通路面的控制，利用单片机良好的控制功能来进行设计，应用更灵活，功能更强大，也更智能化。

通过C语言编程，单片机做控制，加上8个LED灯指示交通红绿灯、8155控制数码管倒计时显示来实现基本功能，外加处理突发中断情况的的按钮来模拟儿童过马路的情况。

1．设计任务结合实际情况，基于AT89C51单片机设计一个人车分行交通信号指挥灯。

该系统应满足的功能要求为：(1)交通红绿灯显示；(2)倒计时设置；(3)儿童过马路提示。

主要硬件设备：AT89C51单片机、8个LED灯、两个数码管显示器、蜂鸣器、8155I/O口扩展芯片列写交通灯变化表表1-1 利群超市门前路口交通灯变化情况表2. 整体方案设计人车分行交通信号指挥灯以AT89C51单片机作为整个系统的控制核心，应用其强大的接口功能，构成整个人车分行交通信号指挥灯控制的硬件系统。

该系统用8个LED灯模拟东西南北红黄绿灯以及人行红绿灯，用AT89C51的P1口的8个管脚与其连接，两位数码管显示器显示各个状态的倒计时，而数码管显示器由8155的PA口和PB口控制，PB口控制数码管的段选码，PA口控制数码管的位选码，实现动态显示，节省管脚的使用，AT89C51的管脚P3.2分别连接应对突发状况的紧急开关。

一、实验名称：单片机设计交通灯二、实验目的1、巩固单片机基础，利用所学单片机知识编写程序。

2、掌握单片机的编程调试过程。

三、设计要求：1、A、B 两路各放行60S，并在数显管上显示各路通行标。

2、绿灯最后5S闪烁。

3、绿灯到红灯间有黄灯并闪4S。

4、在数显管上显示剩余时间。

四、硬件、软件的设计原理1、硬件设计图：见附页。

2、硬件设计说明：(1)、用单片机的P1口接6只二极管模拟交通灯，P1口先输入高电平熄灭星号灯，输出低电平点亮信号灯。

P1口线控制功能及相应控制码如表：（2）用单片机P0口皆数显管闲事剩余时间。

3、软件设计说明;(1)、软件设计思路1）、主程序主要采取调用子程序，由R7寄存器确定交通灯的各时间，并用它来做子减一坐到倒计时和各红灯的剩余时间是否到0，并用RS1中的R1控制A绿B红的倒计时5S时绿灯闪的状态，R4控制A黄灯闪的状态，R5控制A红B绿闪的状态，R6控制B黄灯闪的状态。

利用定时器查询方式定时1S。

2)、程序流程图：见附页五、程序及说明;见附页六、心得这个专周从刚开始的没头绪，到最后终于明白。

下面就是我在专周过程周遇到的一些困难的描述。

1.分析交通灯的状态的时候少了两种状态，导致最后的程序是红灯和黄灯后都有黄灯，最后在老师的提醒下，我又加了倒数5S时绿灯闪的状态。

2.硬件设计好后，开始编程。

3.编程时，我先画好大概的流程图，以致编程时不容易混乱。

4.编好程后就开始调试，通过不断的改程序，以致程序无误，调试过程中，开始的时候用中断定时，但最后数显闪得太快，经过反复的修改，最后定位定时器查询方式。

在此过程中，通过看书，反复改错，问同学、老师，终于完成了专周。

通过这次专周，我更进一步熟悉了单片机，也明白了如何去设计一个东西的思路，如何改错。

在以后的学习生活中我会更加努力，学更多的东西。

一、实验目的1. 理解单片机在交通灯控制系统中的应用原理。

2. 掌握单片机编程方法，实现交通灯的自动控制。

3. 学会使用Proteus进行电路仿真和调试。

4. 培养动手实践能力和团队协作精神。

二、实验环境1. 硬件：STC89C52单片机、数码管、LED灯、电阻、电容、按键、三极管等元器件。

2. 软件：Keil C51、Proteus 8.0。

三、实验原理本实验基于STC89C52单片机，通过编程实现交通灯的红、黄、绿三色灯光切换，并利用数码管显示倒计时功能。

系统主要包括以下模块：1. 单片机控制模块：负责控制LED灯的亮灭和数码管的显示。

2. 数码管显示模块：显示交通灯状态和倒计时时间。

3. 按键模块：实现交通灯的紧急停用功能。

四、实验步骤1. 电路连接：根据原理图连接单片机、数码管、LED灯、电阻、电容、按键等元器件。

2. 程序编写：使用Keil C51编写单片机控制程序，实现以下功能：- 初始化单片机I/O端口；- 设置定时器中断，实现倒计时功能；- 编写主循环程序，控制LED灯的亮灭和数码管的显示；- 编写按键中断程序，实现紧急停用功能。

3. 仿真调试：使用Proteus软件对电路进行仿真，观察LED灯和数码管的显示效果，确保程序运行正确。

4. 实物测试：将程序烧录到单片机中，连接实物电路，测试交通灯控制系统是否正常工作。

五、实验结果与分析1. LED灯控制：通过编程实现LED灯的红、黄、绿三色灯光切换，模拟交通灯的运行状态。

2. 数码管显示：数码管显示倒计时时间，方便观察交通灯的运行状态。

3. 按键控制：按下按键，实现交通灯的紧急停用功能。

实验结果表明，本实验成功实现了单片机控制的交通灯系统，达到了预期目标。

六、实验总结1. 通过本次实验，掌握了单片机编程方法，实现了交通灯的自动控制。

2. 学会了使用Proteus进行电路仿真和调试，提高了动手实践能力。

3. 培养了团队协作精神，与同学共同完成了实验任务。

目录摘要 (Ⅱ)1.引言 (1)1.1选题背景 (1)1.2设计要求 (1)1.3 本实验中交通信号灯控制达到的要求 (1)1.4实验中交通规则的设定与拓展 (2)2. 硬件电路的设计与描述 (2)2.1双色发光二极管 (2)2.2双色灯与数码管显示的对应关系 (2)2.3交通灯的状态 (3)2.4硬件连线 (3)2.5 827芯片简介 (4)3. 软件设计流程与描述 (5)3.1主程序流程图 (5)3.2紧急处理（外部中断0） (6)3.3根据车流量调整红绿灯的时间 (7)3.4辅助寄存器的设置 (8)3.5 8279控制字 (8)3.6定时时间的确定 (9)4. 实验心得与体会 (9)参考文献 (9)附录（交通信号灯模拟系统设计的源程序代码） (10)摘要当今世界正处于一个自动化时代，交通灯控制等很多行业的设备都需要计算机来控制。

因此，一个好的交通灯控制系统能在道路拥挤、违章控制等方面起到很大作用。

本文介绍了一个基于单片机的交通信号灯模拟系统的设计。

该模拟系统利用单片机中的定时器、IO接口、中断系统等资源以及8279芯片，在爱迪克实验装置上实现。

在该交通信号灯的控制模拟系统中，用双色灯模拟交通灯，并采用内部中断的方法实现倒计时并显示，同时用外部中断实现全为红灯的控制，用于特殊情况(如急救，出警等)的处理。

此外，模拟系统还可通过按键对红绿灯点亮和熄灭时间进行调整，用于两条路线上车流量不同时的及时疏导。

关键词：交通灯；单片机；模拟系统；倒计时显示；紧急处理AbstractThe contemporary world is an automated time, traffic light control equipment for many industries need to control the computer. Therefore, a acceptable traffic light control system in road congestion, illegal control play a big role. This article describes a microcomputer-based simulation system for traffic lights. The simulation system uses microcomputer timer, IO interfaces, interrupt systems, resources, and 8279, achieved in Adick experimental device. Traffic Signal Control in the simulation system, simulation of traffic lights with light color, and using the method of internal interrupt the countdown counts, while all the red lights with the external interrupt control, for special circumstances (such as first aid, the police, etc.) processing. In addition, the simulation system can also lit keys on the traffic lights and go out of time to adjust, for the two routes to ease traffic flow is not simultaneous in time.Key words: Traffic Lights; SCM; Simulation System; Countdown Show;Emergency Treatment1．引言1.1 选题背景当今，红绿灯安装在各个道口上，已经成为疏导交通车辆最常见和最有效的手段。

课程设计任务书学生姓名：王凯专业班级：电子科学与技术0901班指导教师：吴友宇工作单位：信息工程学院题目: 交通信号灯控制器的设计初始条件：本设计既可以使用集成集成译码器、计数器、定时器、脉冲发生器和必要的门电路等。

本设计也可以使用单片机系统构建交通信号灯控制器。

用数码管显示时间计数值，用红、黄、绿LED作信号灯。

要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1周。

2、技术要求：①要求甲车道和乙车道两条交叉道路上的车辆交替运行（以红绿灯指示），每次通行时间设为0—30秒（可预置）；变更车道以前，黄灯先亮5秒钟，黄灯亮时，要求每秒钟闪亮一次；两个车道均以减计数方式显示时间。

其余部分可根据情况自行发挥。

②确定设计方案，按功能模块的划分选择元、器件和集成电路，设计分电路，阐述基本原理。

③绘制总体电路原理图。

3、查阅至少5篇参考文献。

按《武汉理工大学课程设计工作规范》要求撰写设计报告书。

全文用A4纸打印，图纸应符合绘图规范。

时间安排：1、2011 年7 月3 日集中，作课设具体实施计划与课程设计报告格式的要求说明。

2、2011 年7 月3 日，查阅相关资料，学习电路的工作原理。

2、2011年7 月4 日至2011 年7 月5日，方案选择和电路设计。

2、2011 年7 月6日至2011 年7 月7 日，电路调试和设计说明书撰写。

3、2011 年7 月8 日上交课程设计成果及报告，同时进行答辩。

指导教师签名：年月日系主任（或责任教师）签名：年月日系主任（或责任教师）签名：年月日目录摘要 (6)交通信号灯控制器的设计 (7)1 任务要求与设计 (7)1.1 设计目的 (7)1.2 设计任务和内容 (7)1.2.1设计任务 (7)1.2.2设计内容 (7)2 总体方案比较 (8)2.1 方案论证 (8)2.2 方案选择 (9)3 总体硬件电路设计及核心器件介绍 (10)3.1总体设计 (10)4单元电路模块设计 (11)4.1复位电路、晶振电路 (11)4.2 LED数码管显示电路 (11)4.3 仿真原理图 (12)5软件编程设计 (13)5.1 设计思想 (13)5.2 程序框图..................... 错误！未定义书签。

单片机交通灯实验报告本实验旨在通过单片机控制，实现交通信号灯的模拟，以达到以下目的：通过模拟交通信号灯的控制，理解交通信号灯的工作原理和优化交通流量的方法。

本实验采用单片机作为主控芯片，通过编程设定各个交通信号灯的亮灭时间，以模拟交通信号灯的工作。

实验中采用LED灯模拟交通信号灯，红灯表示停止，绿灯表示通行，黄灯表示警告。

通过单片机的控制，可以实现交通信号灯的顺序切换，从而达到控制交通的目的。

准备材料：单片机、LED灯（红、绿、黄三个）、电阻、杜邦线、面包板、电脑及编程软件。

搭建电路：将LED灯分别连接到单片机的P1端口，并添加电阻以保护LED灯。

使用杜邦线将单片机与电脑连接，以便进行编程。

编程：使用C语言编写程序，控制交通信号灯的亮灭时间和顺序。

程序中应包含初始化函数、主函数和延时函数等基本元素。

其中，初始化函数用于设置LED灯的初始状态；主函数用于循环读取按键输入并控制LED灯的亮灭；延时函数用于实现交通信号灯的顺序切换。

调试：将程序下载到单片机中，观察交通信号灯的实际运行情况。

如有问题，可通过调整程序中的参数或重新编写程序进行优化。

数据记录与分析：记录每次实验的数据，包括LED灯的亮灭时间、交通流量等。

分析实验数据，得出结论并提出改进意见。

在本次实验中，我们成功地实现了交通信号灯的模拟。

通过调整程序中的参数，我们观察到交通信号灯的亮灭时间和顺序对交通流量的影响。

在早高峰时段，我们将红灯时间设置为较长时间，以减缓交通压力；在平峰时段，我们将绿灯时间设置为较长时间，以加快车辆通行速度。

同时，我们也注意到黄灯设置的重要性，它能够提醒司机注意交通安全。

在实验过程中，我们还发现了一些问题，例如在某些情况下，车辆在绿灯亮起时未能及时启动，导致交通拥堵。

针对这一问题，我们建议在程序中增加一个启动提醒功能，以提醒司机及时启动车辆。

通过本次实验，我们深入了解了单片机的原理和应用，并成功地模拟了交通信号灯的工作过程。

单片机交通灯控制实验报告单片机交通灯控制实验报告引言：交通灯是城市交通管理的重要组成部分，它能够有效地引导车辆和行人的交通流动，提高交通效率和安全性。

本实验旨在利用单片机技术设计一个简单的交通灯控制系统，以模拟真实的交通流量情况，并通过实验结果评估其性能和可靠性。

实验设备和原理：本实验使用的设备包括单片机、LED灯、电路板、电源等。

单片机是一种集成电路，具有处理器、存储器和输入输出接口等功能。

它能够根据预设的程序指令，控制外围设备的工作状态。

实验过程：首先，通过连接电路板和电源，将单片机与LED灯相连。

然后，编写单片机的程序，实现交通灯的控制逻辑。

在程序中，我们设置了三个状态：红灯亮、绿灯亮和黄灯亮。

根据预设的时间间隔，单片机会自动切换这些状态，模拟真实的交通灯工作过程。

实验结果：经过实验，我们观察到交通灯按照预设的时间间隔进行状态切换。

当红灯亮时，其他方向的灯都会熄灭；当绿灯亮时，其他方向的灯也会熄灭；当黄灯亮时，其他方向的灯同样会熄灭。

这样，交通灯能够有效地引导车辆和行人的通行，确保交通的有序进行。

实验分析：通过对实验结果的观察和分析，我们发现单片机交通灯控制系统具有以下优点：1. 精确控制：单片机能够精确计时，根据预设的时间间隔进行状态切换，保证交通灯的正常工作。

2. 灵活性：通过修改程序中的时间间隔和状态切换逻辑，可以灵活调整交通灯的工作模式，以适应不同的交通流量情况。

3. 可靠性：单片机具有较高的稳定性和可靠性，能够长时间稳定工作，减少交通灯故障的发生。

然而，单片机交通灯控制系统也存在一些不足之处：1. 依赖电力：交通灯需要外部电源供电，一旦供电中断，交通灯将无法正常工作，可能导致交通混乱。

2. 缺乏灵活性：单片机交通灯控制系统的状态切换逻辑是固定的，无法根据实时的交通流量情况进行动态调整。

结论：通过本次实验，我们成功设计并实现了一个简单的单片机交通灯控制系统。

该系统具有精确控制、灵活性和可靠性等优点，能够有效地引导交通流动。
